Samsung 960 EVO 250 GB m.2 nvme pcie ssd 散熱片 DIY 實作

LaSalle
個人積分：210分
文章編號：66814962

210分

樓主

2017-12-16 12:51

經由一段時間研究了解台灣國內外各大廠的 m.2 nvme 的效能比較後,
決定採用 Samsung 960 evo 250 nvme ssd ,

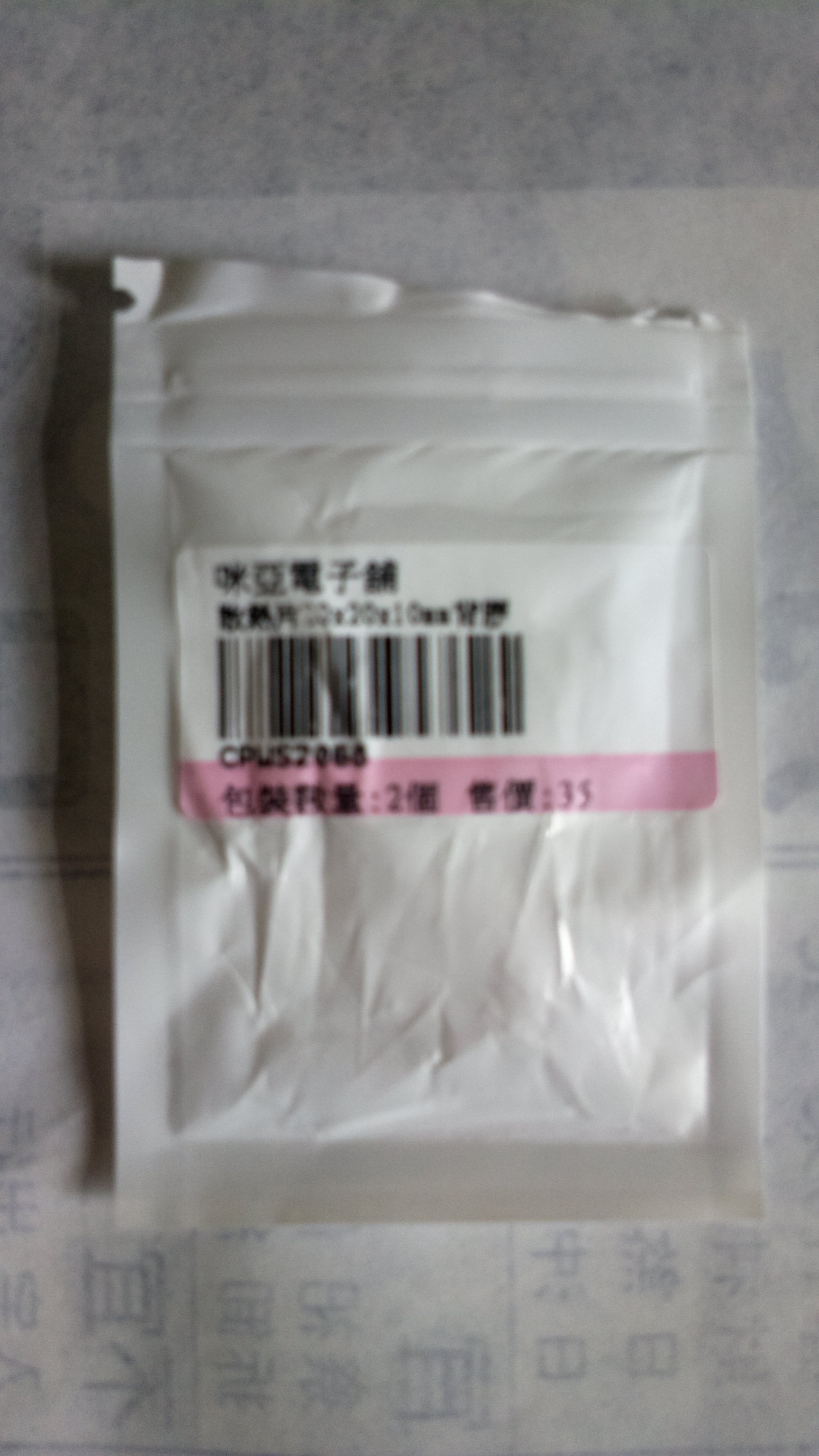

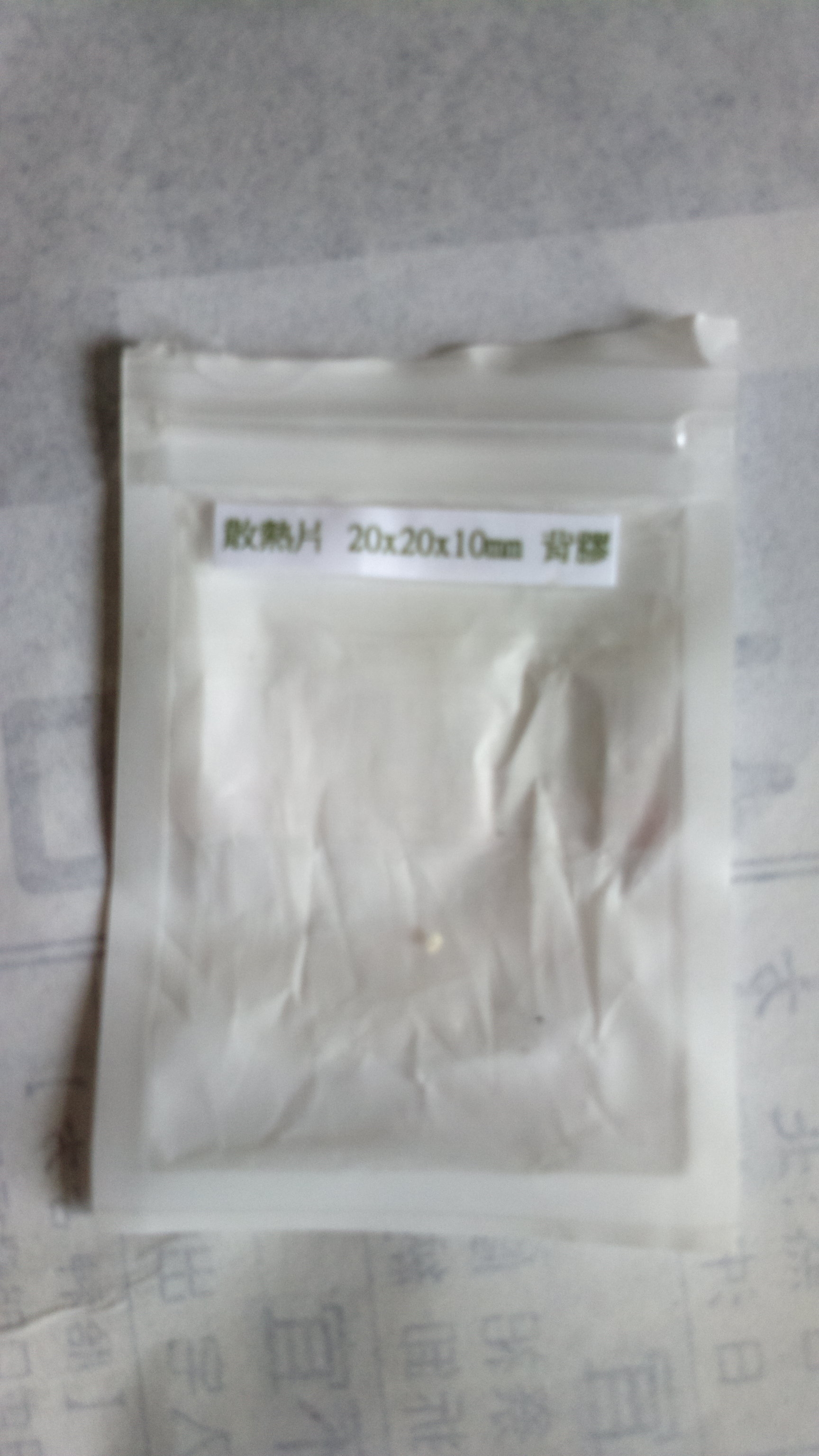

但是考量溫度是 nvme 的殺手後, 自己來一個簡易且經濟 ( 僅花費台幣 35.- ) 的加強散熱方式,
在此提供個人經驗給有需要的朋友參考.

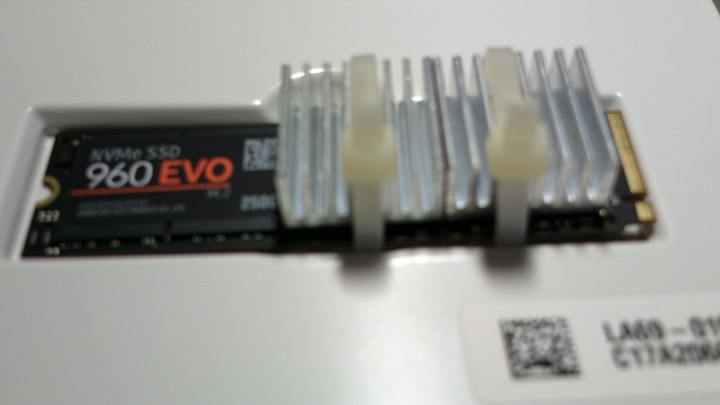

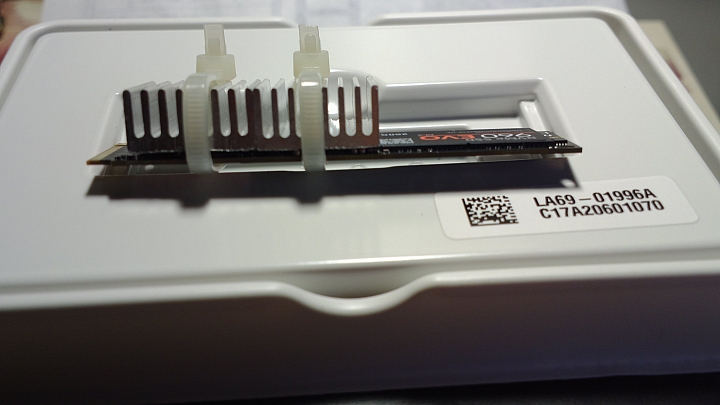

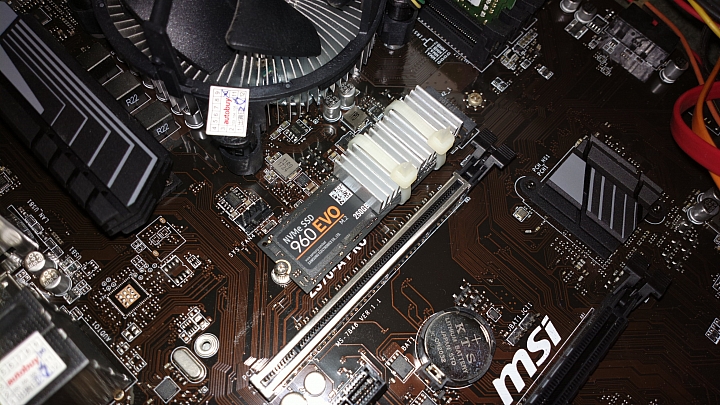

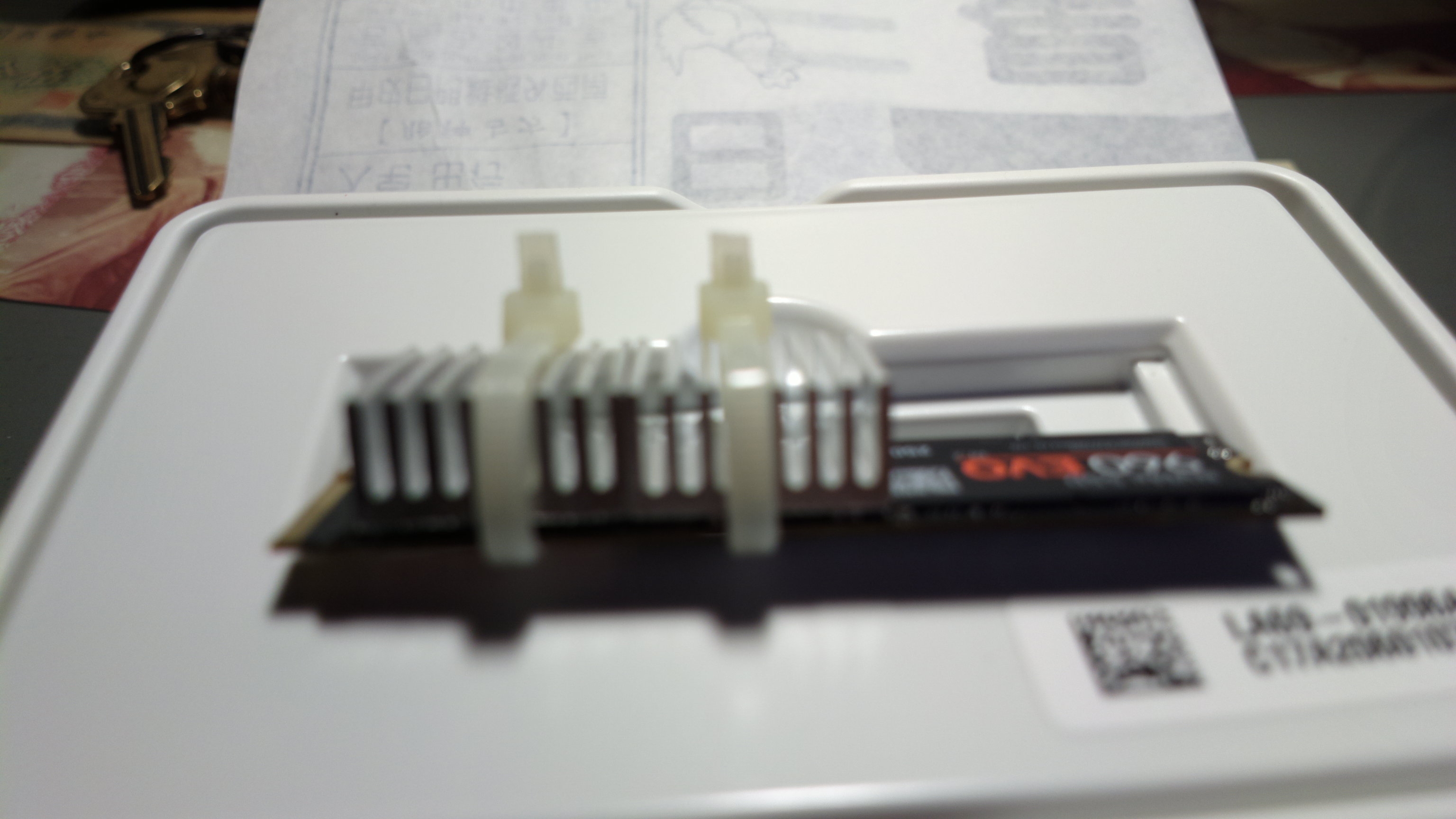

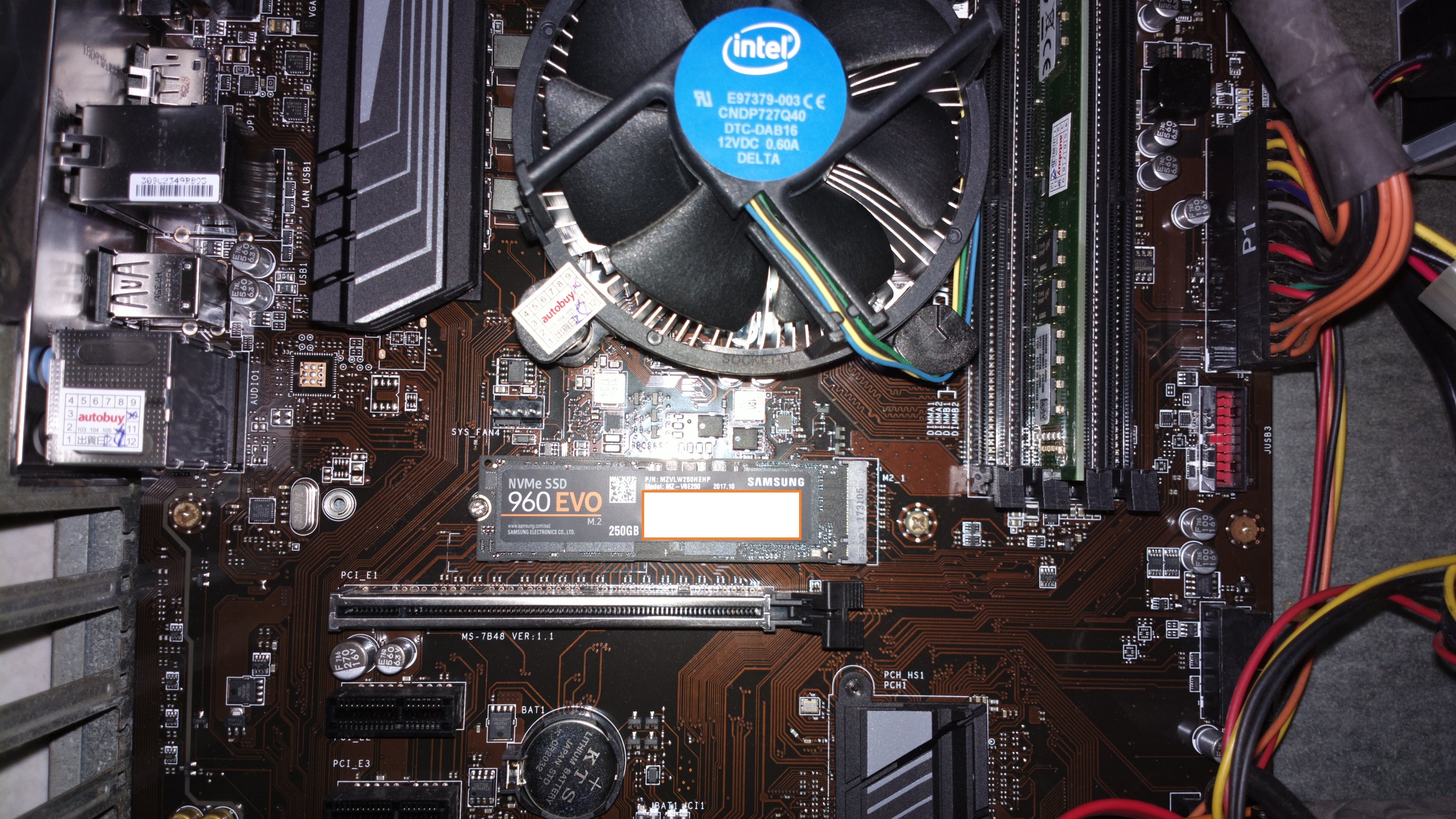

直接貼圖解說 ,

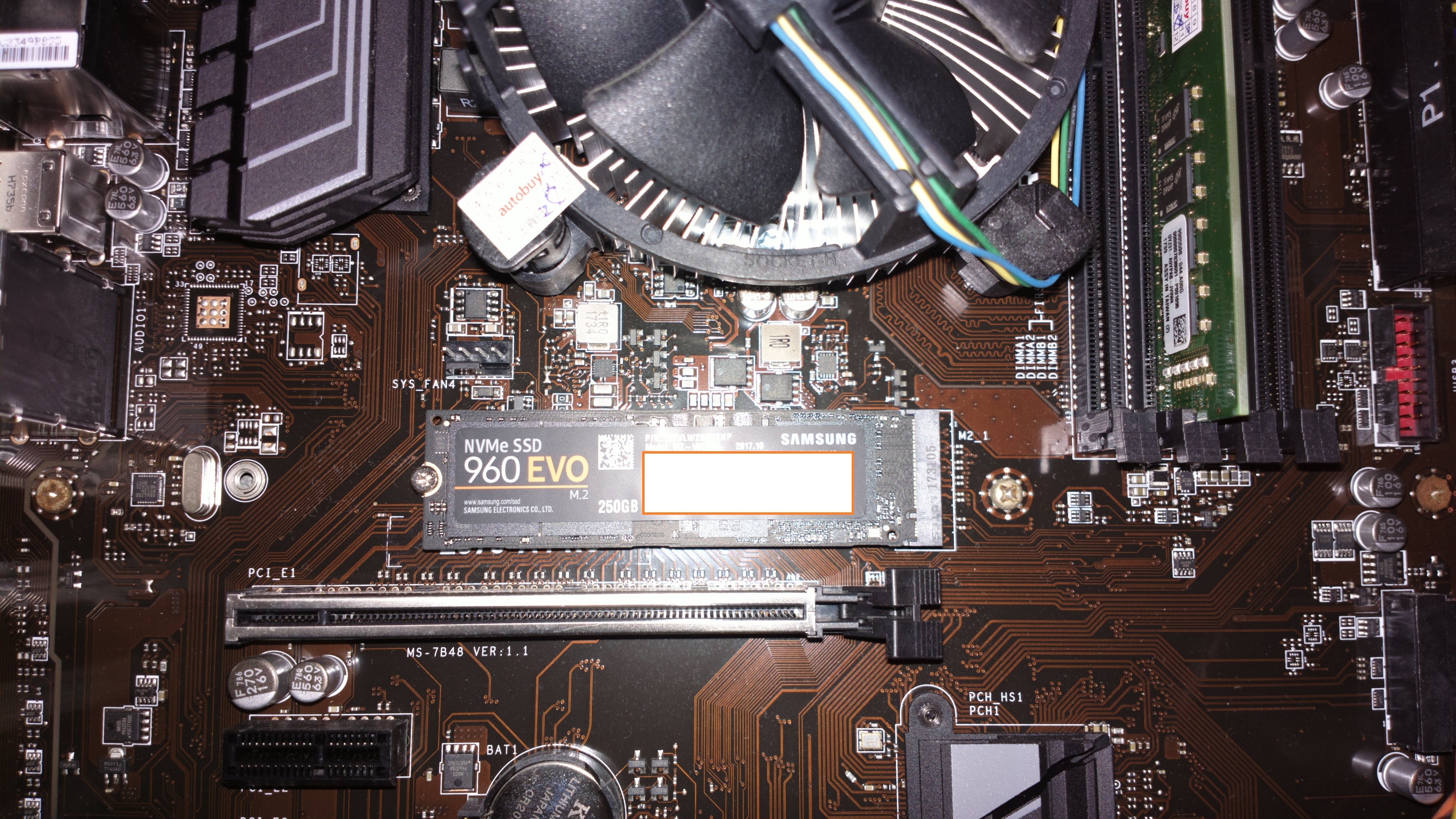

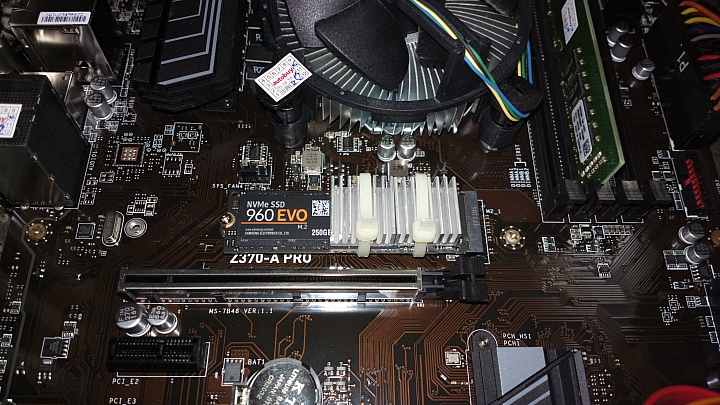

Samsung 960 EVO 250 GB m.2 nvme pcie ssd 散熱片 DIY 實作

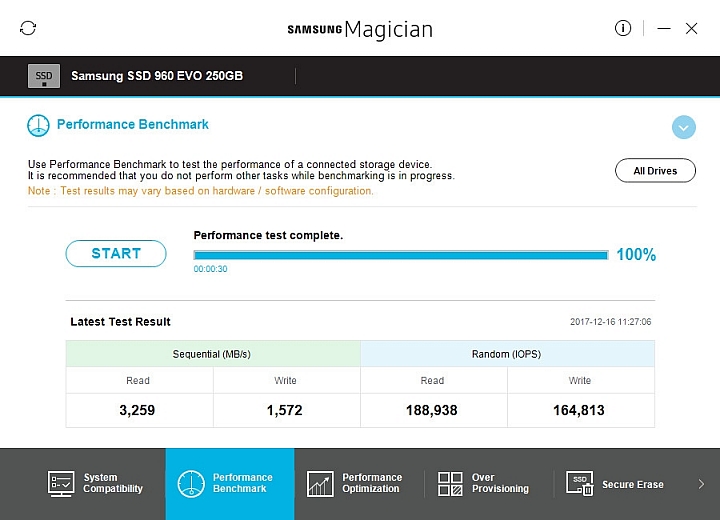

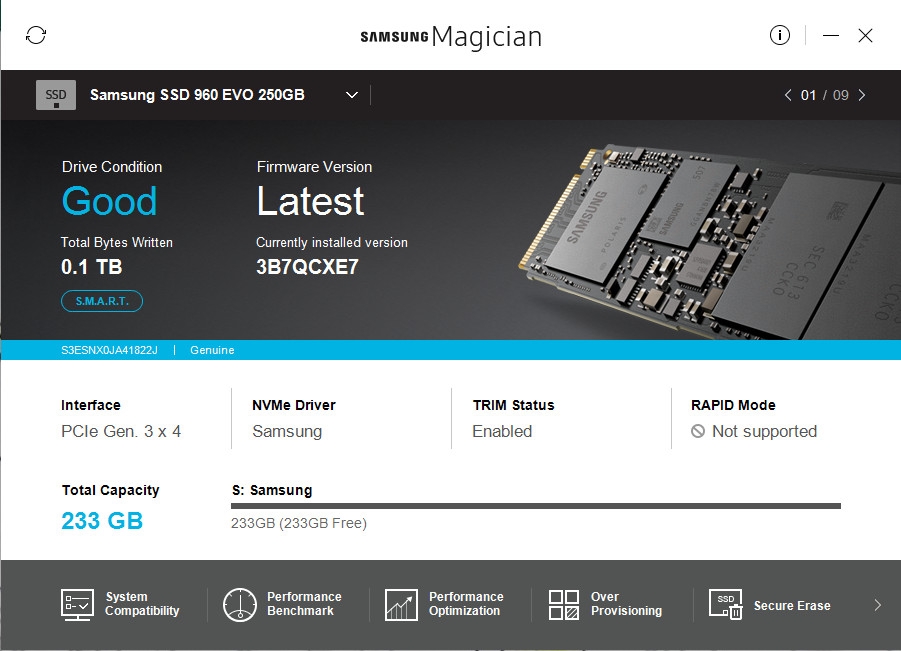

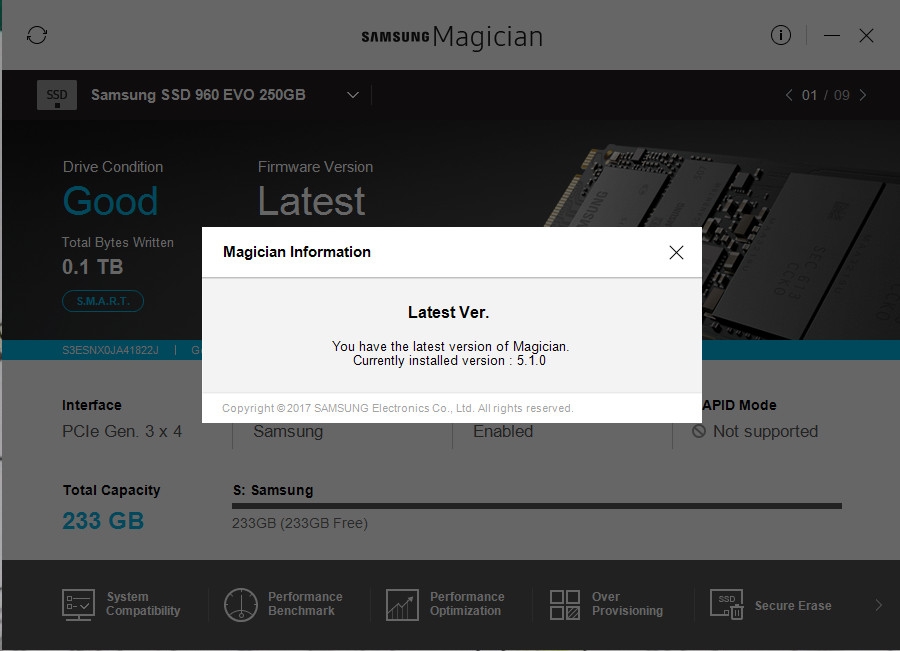

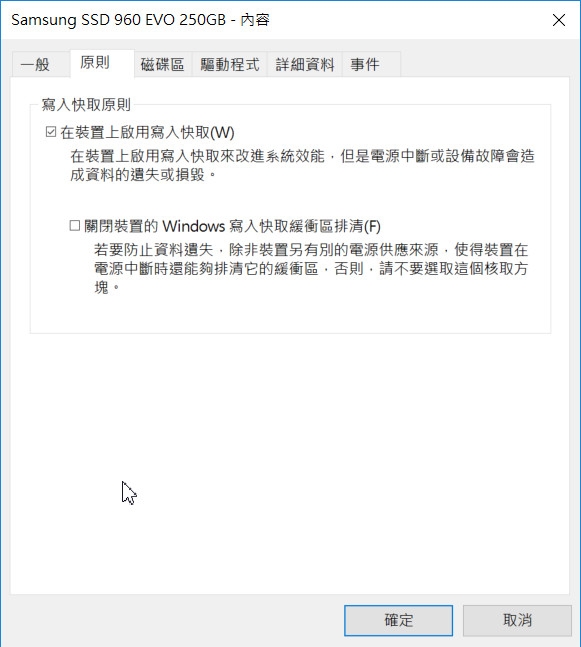

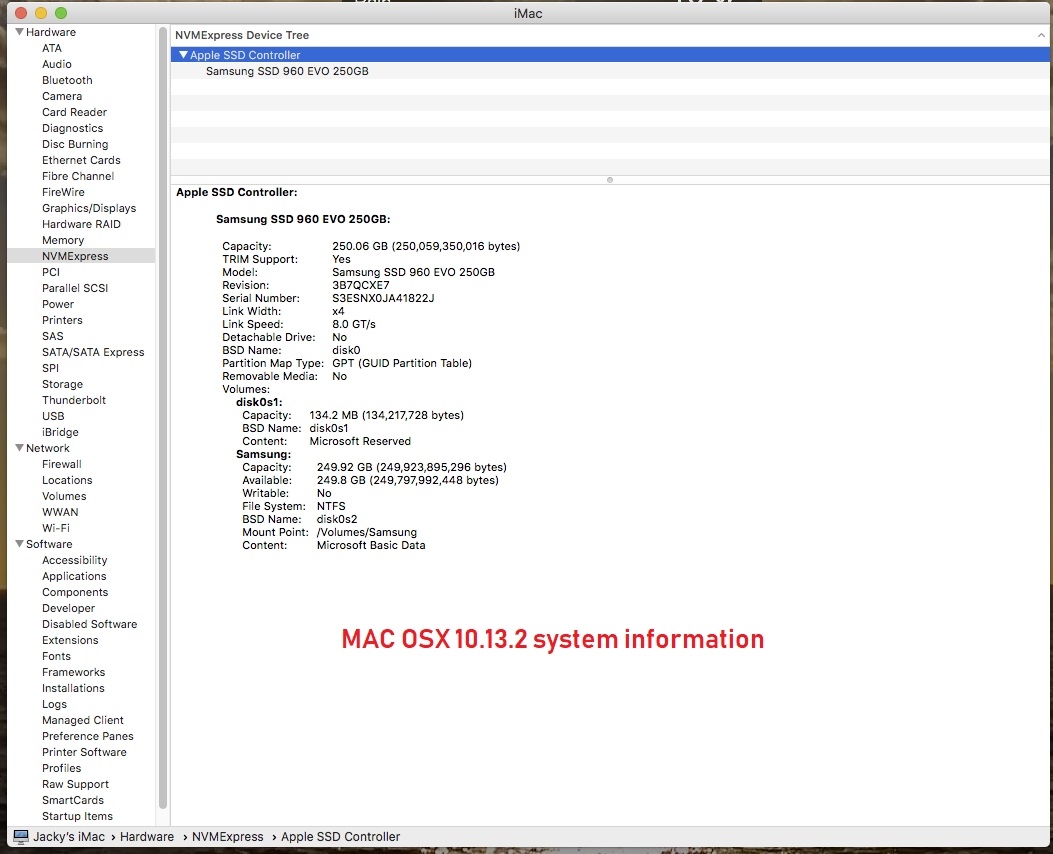

最後附上 mac 系統上的圖片 .謝謝觀賞.

2017-12-16 12:51 發佈

文章關鍵字散熱片 DIY 960 250

hkf07261980

hkf07261980
個人積分：3321分
文章編號：66815870

3321分

2樓

2017-12-16 14:50

這個散熱片感覺好像有一定的高度，可能要看主機板M.2的位置...

M-ATX主機板似乎有些是設計在獨顯插槽附近，插上顯卡後就不見得能裝太高的散熱片了...

如果能裝的話，價格倒是真的很省...

high.quality

high.quality
個人積分：819分
文章編號：66816450

819分

3樓

2017-12-16 16:14

恭喜好物入手。

SAMSUNG 960系列是除了intel 900p之外，在消費級SSD界無敵手之產品
當然在 M.2 PCIe SSD 之間也是王者

基本上，甚麼M8Pe的遇到SAMSUNG 960也只能靠邊站
M8Pe遇到960也只剩便宜可以嘴

另外，所有的高速 PCIe SSD 溫度都不低，包含M8Pe也是一樣
所以SAMSUNG 960會遇到的所有散熱問題，M8Pe一樣也會遇到
（M8PeG原廠那片作用不大的散熱片有時候反而會變成需要進一步散熱時的阻礙）

100LED

100LED
個人積分：485分
文章編號：66816662

485分

4樓

2017-12-16 16:44

high.quality wrote:
恭喜好物入手。SAMSUNG...(恕刪)

三星一直都是跑分王者,在各個領域皆然

有沒有作弊則是另外一回事
我有個朋友從淘寶弄回來一塊SM961替換原本M6P
然後很興奮的叫我過去展示他所謂超快的SSD
但是我看他玩GTA5載入時間也沒有比較快阿
開機反而比較慢

不過他高興就好

LaSalle

LaSalle
個人積分：210分
文章編號：66816737

210分

樓主

2017-12-16 16:55

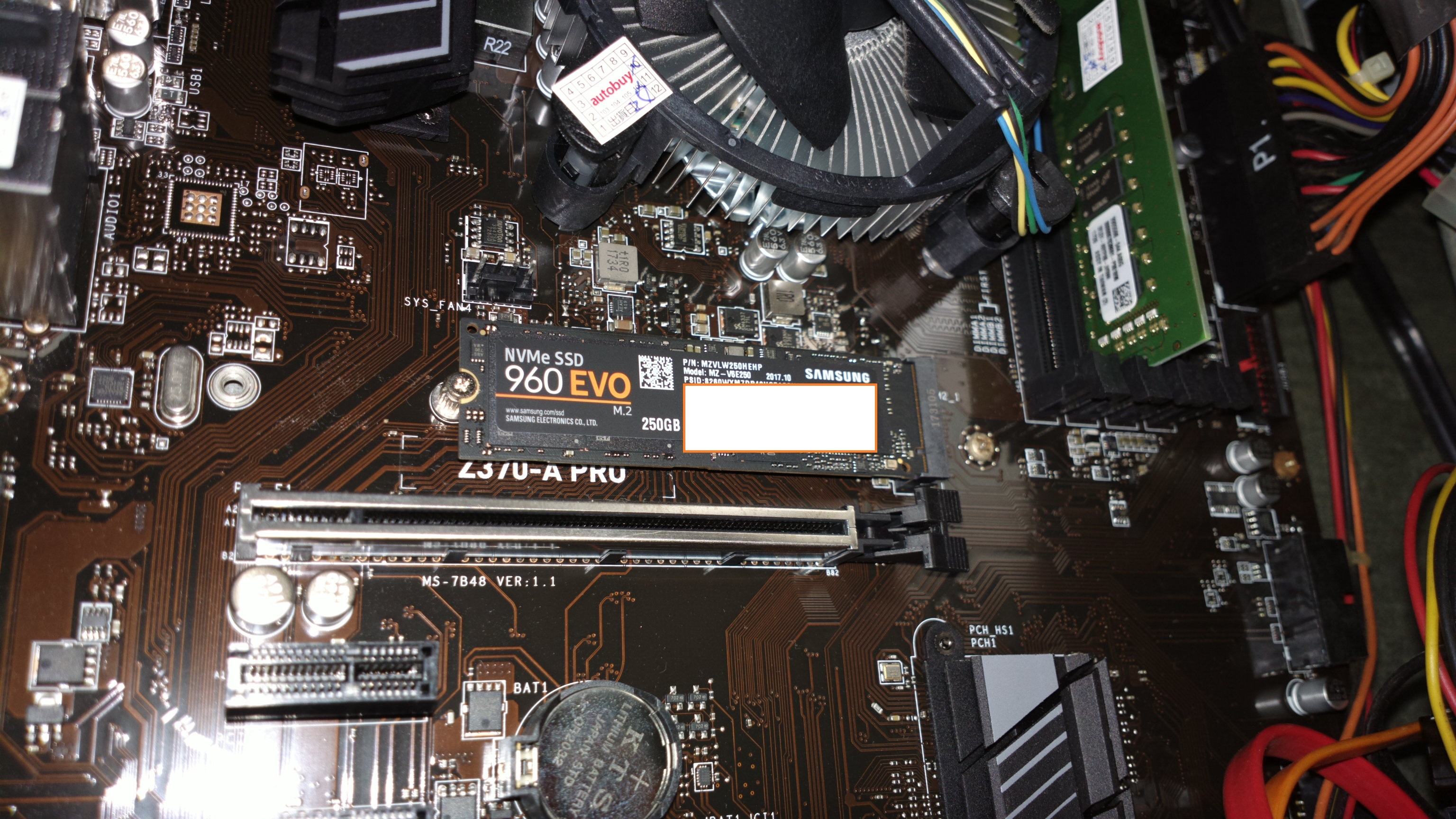

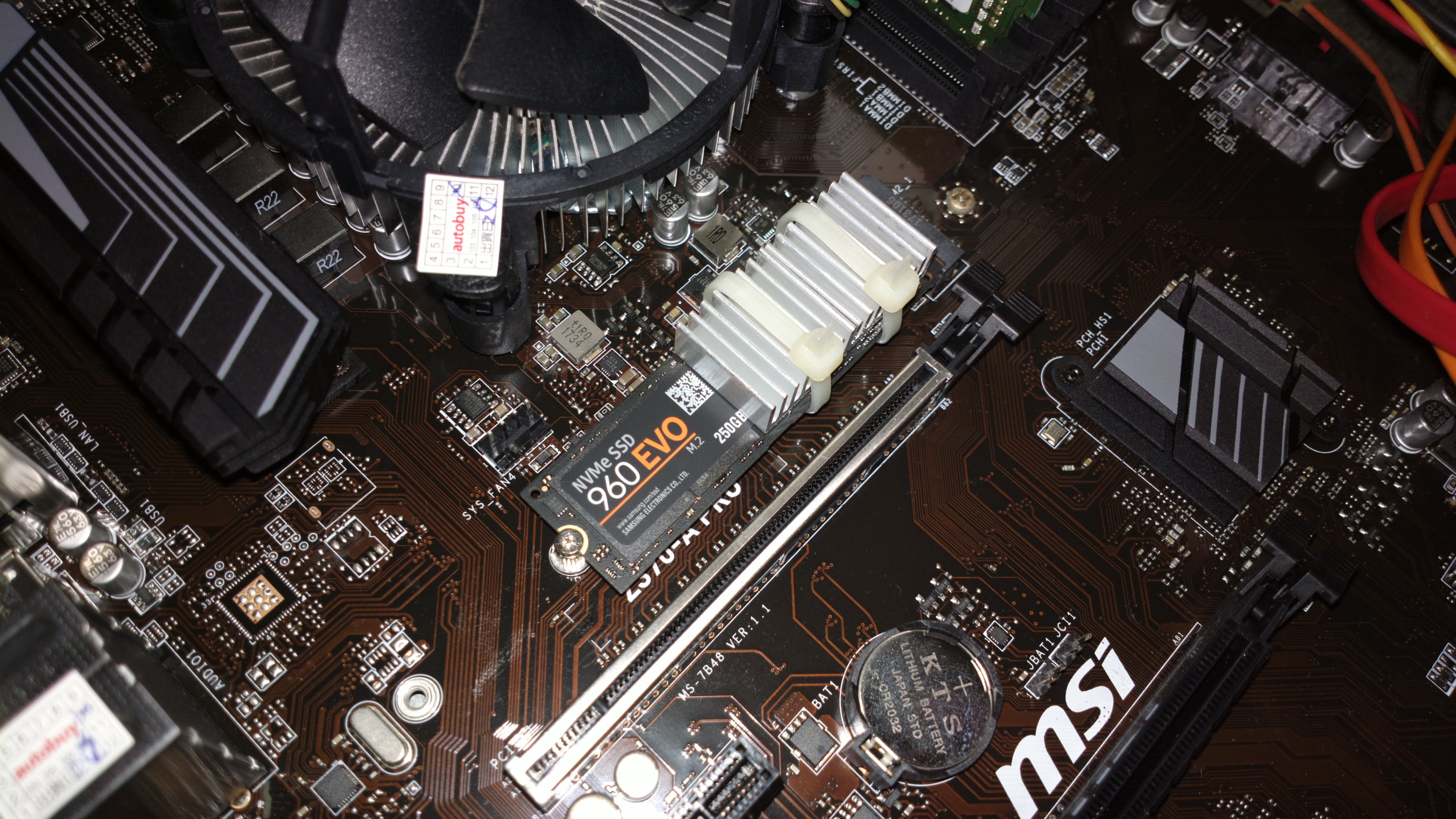

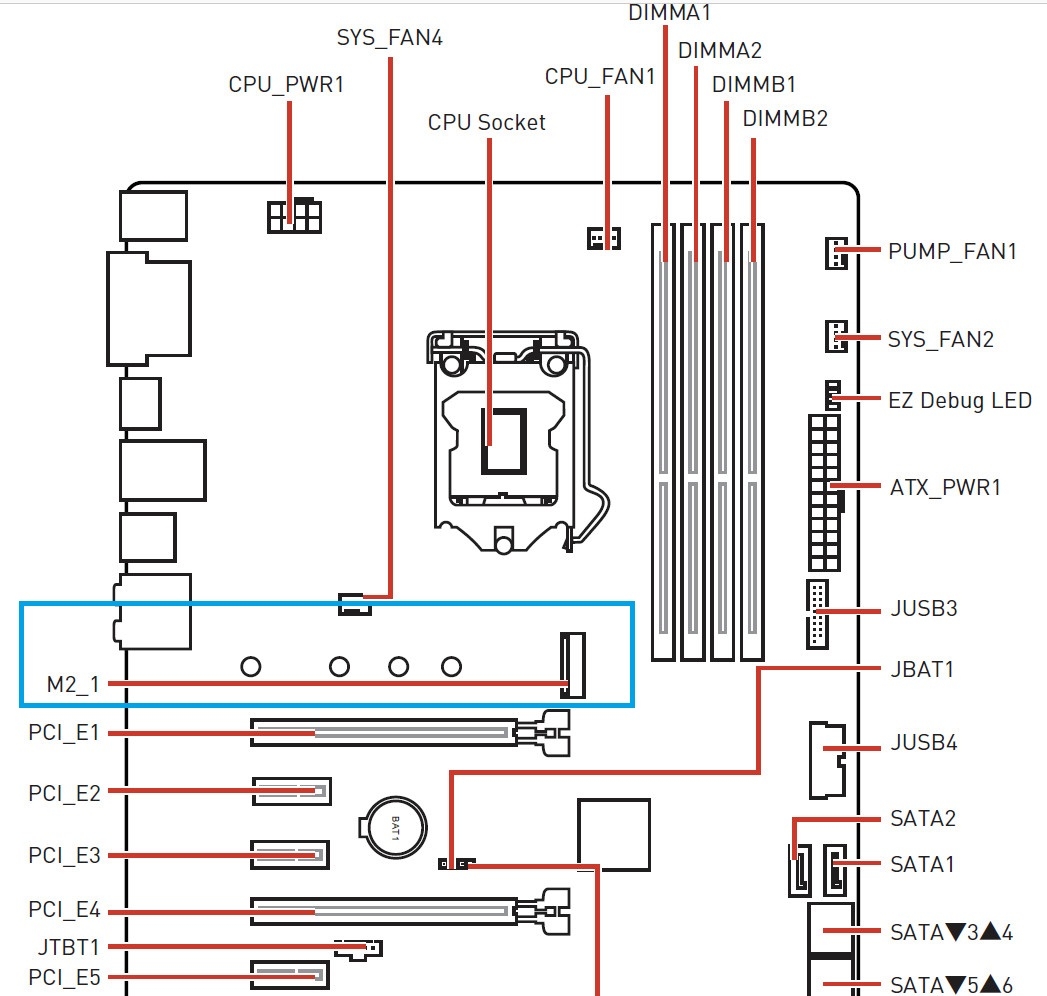

在安裝散熱模組之前已經先研究獨顯位置及相關主機板資訊 ( MSI-Z370 PRO-A ) ,
至於散熱模組高度不會被顯卡擋住,也還蠻慶幸這片主機板給予 m.2 nvme 所需的散熱空間 .

LaSalle

LaSalle
個人積分：210分
文章編號：66816783

210分

樓主

2017-12-16 17:02

high.quality wrote:
恭喜好物入手。SAMSUNG...(恕刪)

基本上會選擇 samsung 960 evo 是經過一段 m.2 各家廠商資料並 google 國外使用者使用經驗後才購買,

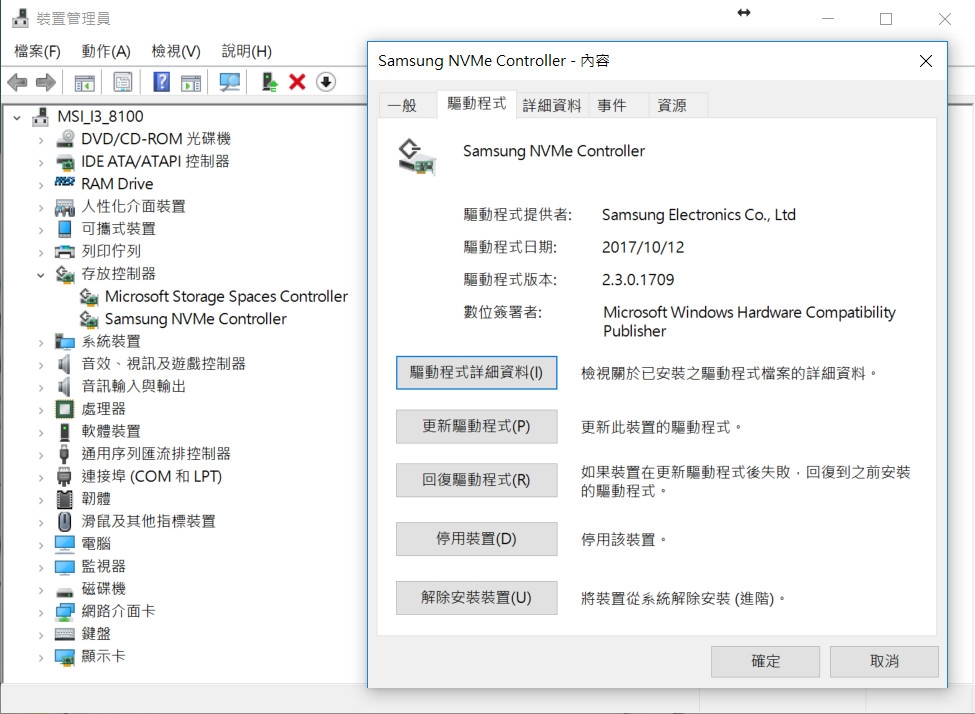

比較 960 evo 及 961 oem ssd 最後是選擇原廠正式的驅動程式及工具程式較完備的 960 EVO ,
不選 961 OEM 是因為擔心後續軟體原廠沒有正式承諾會有更新,
至於沒有選擇它廠 NVME 則是因為驅動程式都是依靠微軟內建,感覺美中不足而已 .

hkf07261980

hkf07261980
個人積分：3321分
文章編號：66817003

3321分

7樓

2017-12-16 17:37

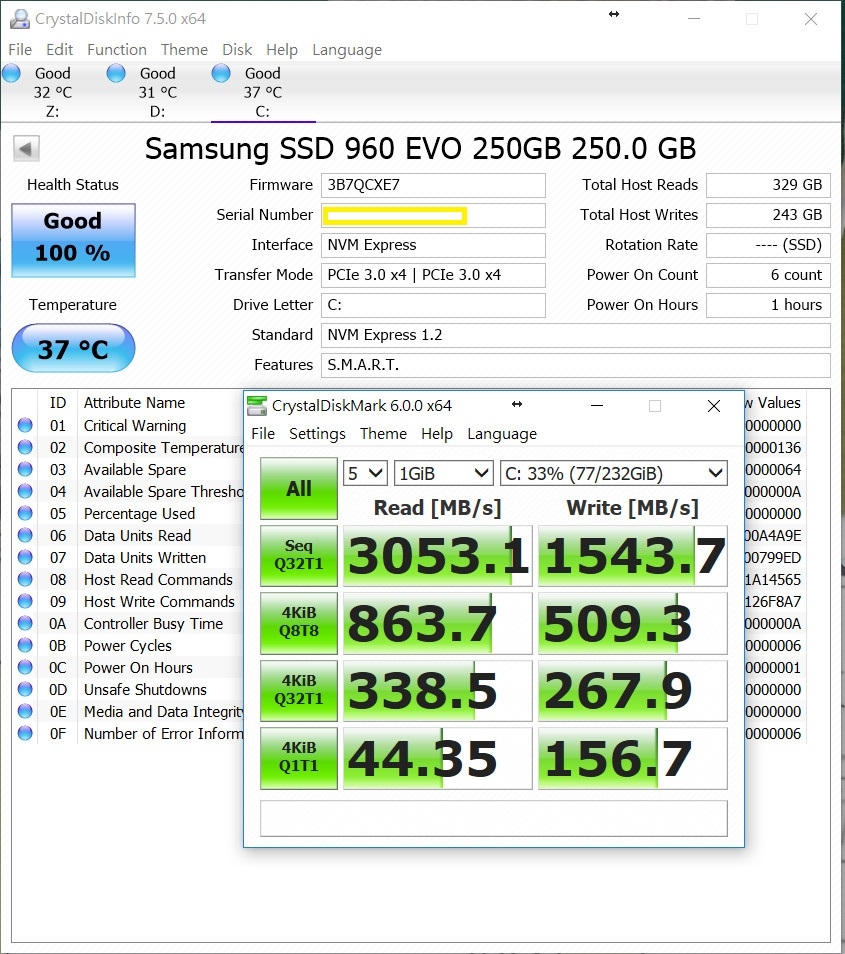

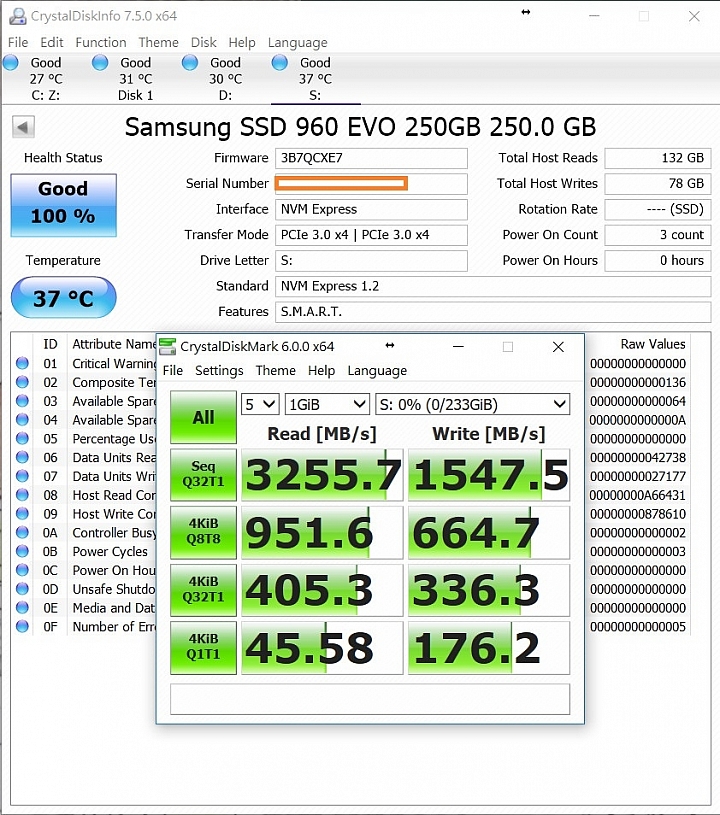

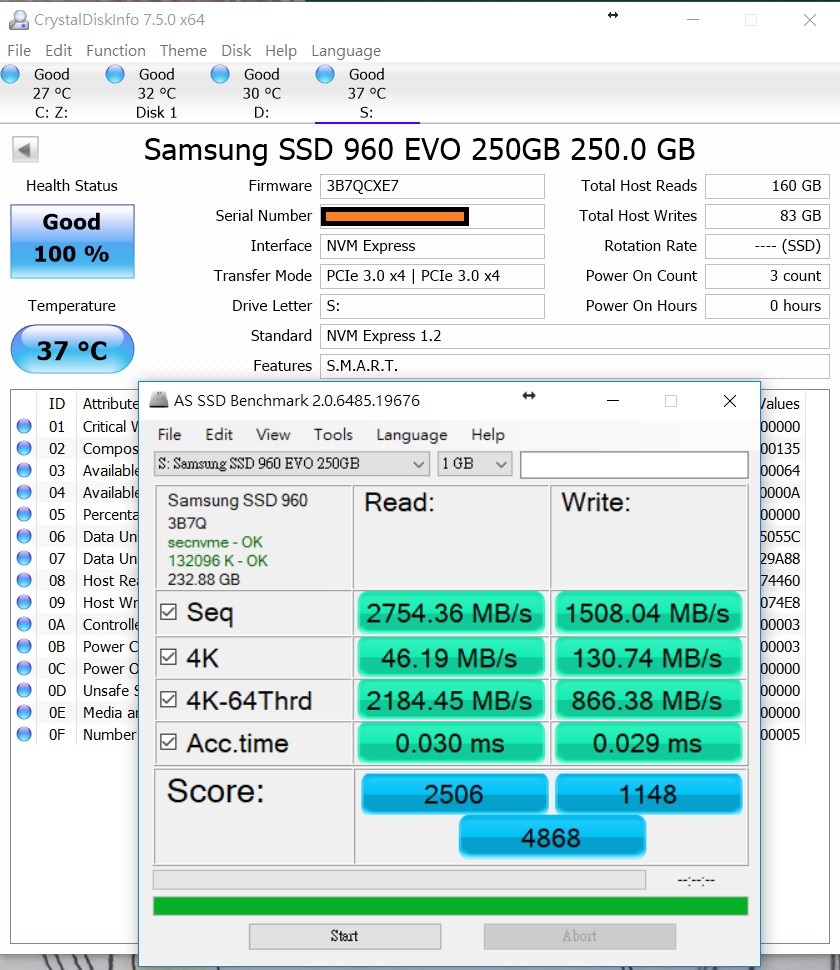

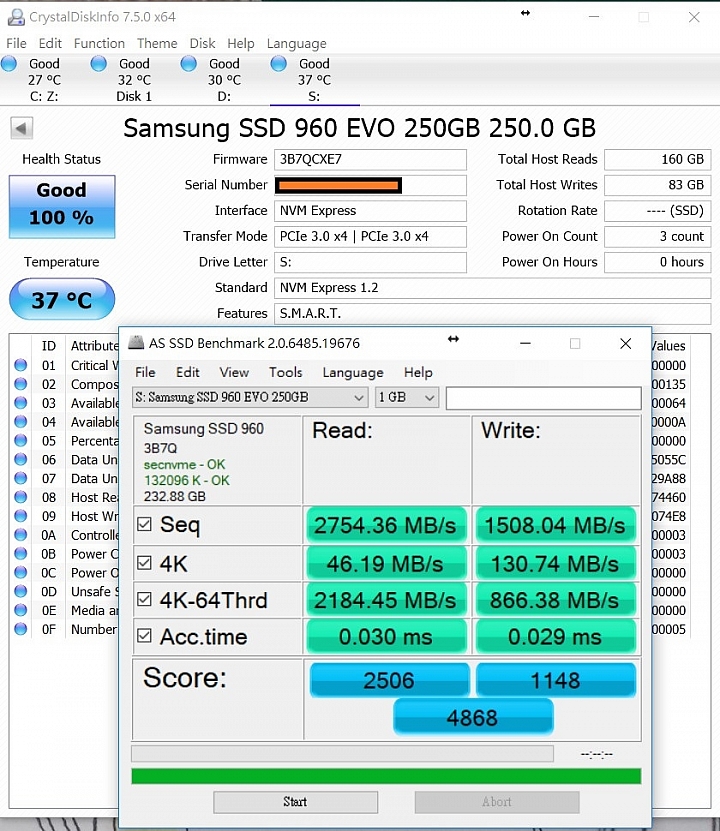

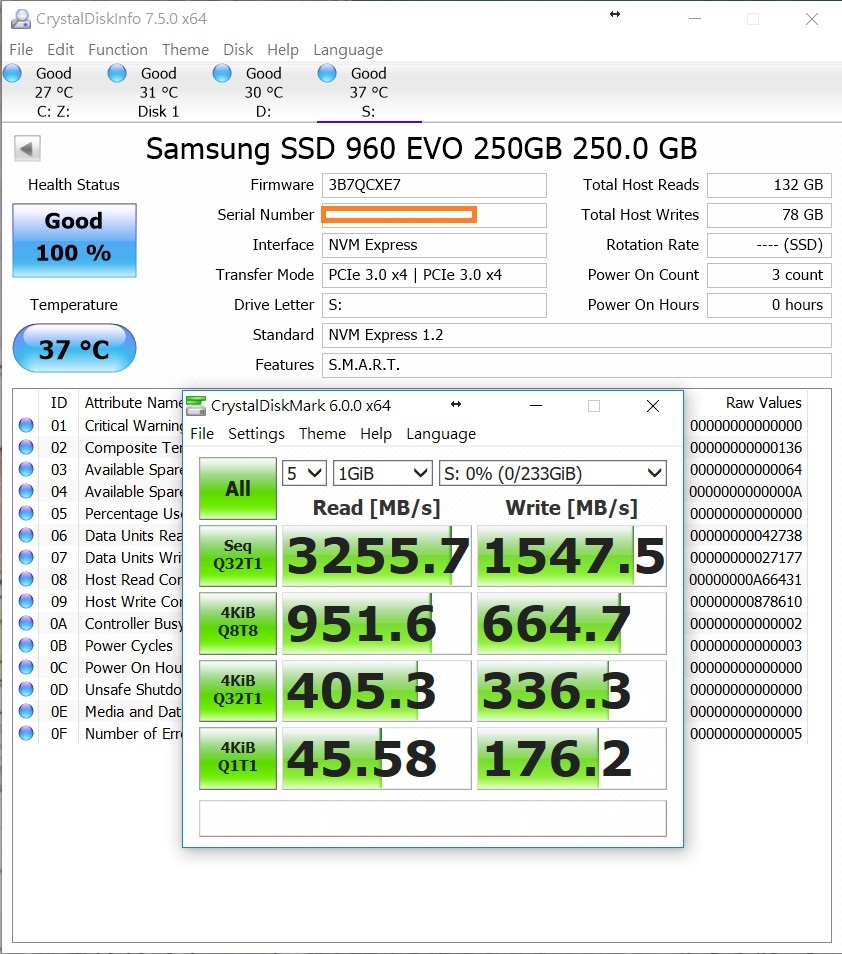

不知道是M.2位置的緣故，還是您的散熱片比較好用，看您Po的圖片，全速跑溫度只有37度...

我用威剛SX8000，加了散熱片全速大約高了您將近10度...

不過我的機殼是M-ATX，M.2就是剛好在顯卡風扇下方...

LaSalle wrote:
在安裝散熱模組之前...(恕刪)

LaSalle

LaSalle
個人積分：210分
文章編號：66817040

210分

樓主

2017-12-16 17:45

hkf07261980 wrote:
不知道是M.2位置...(恕刪)

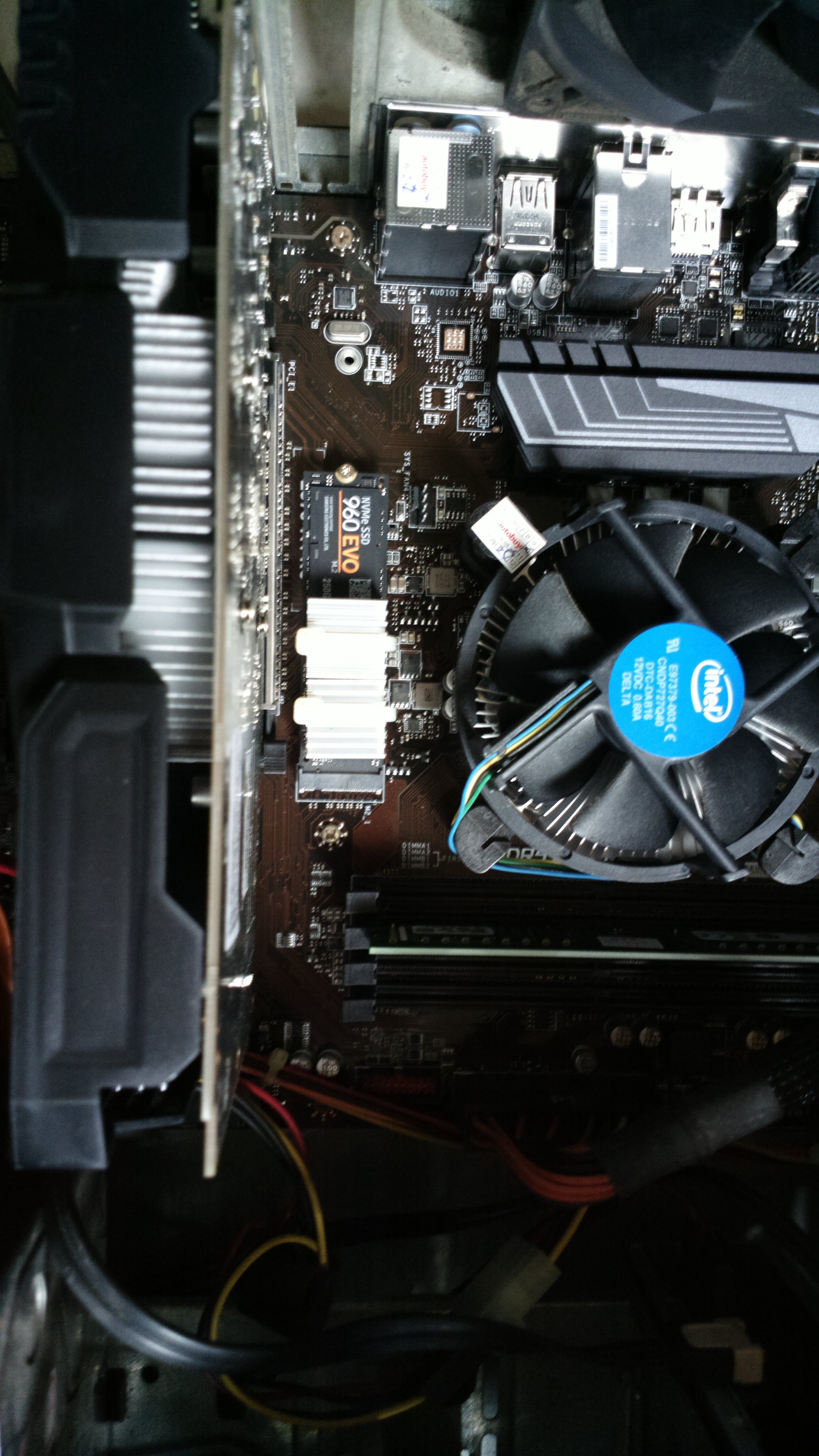

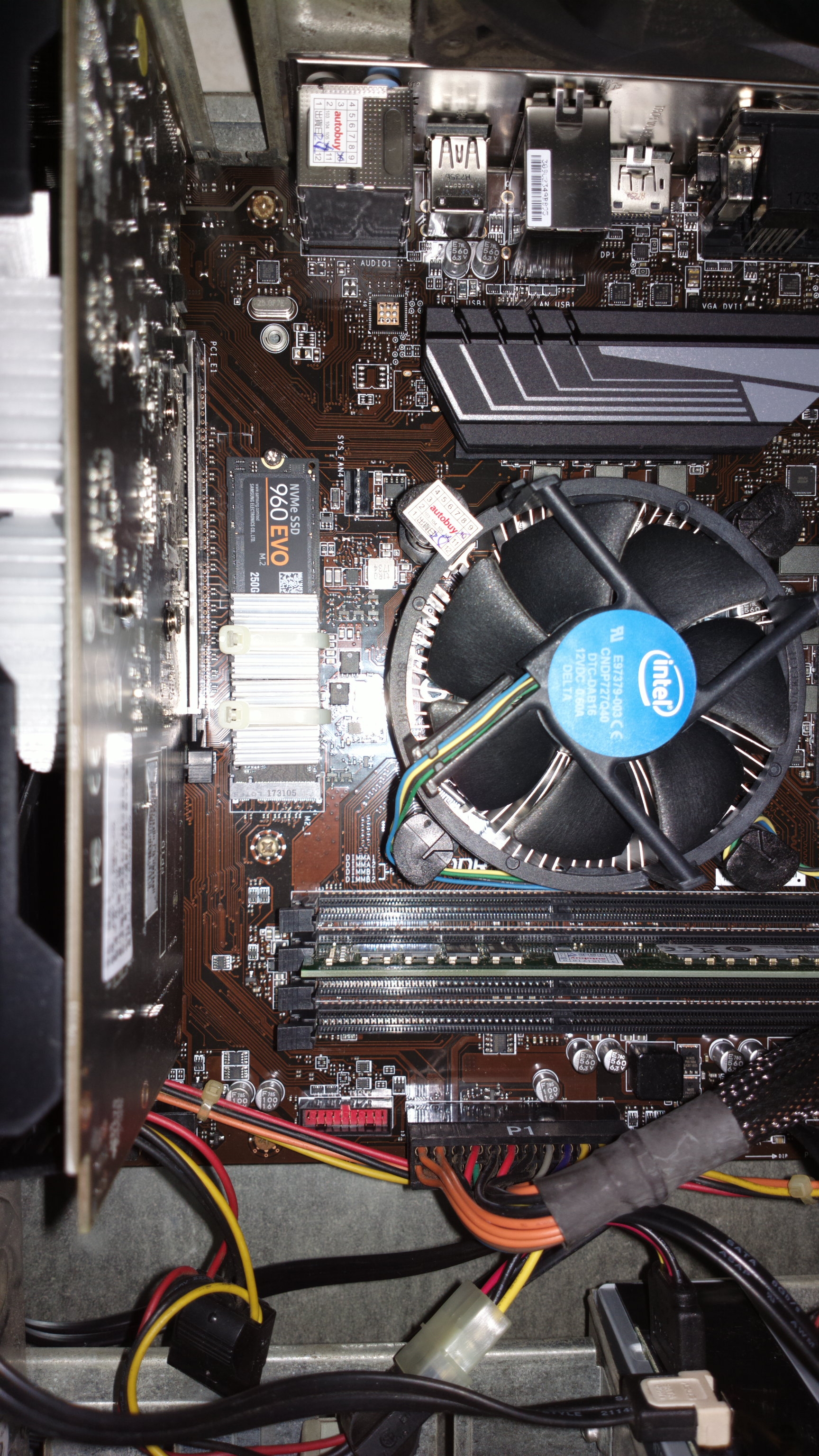

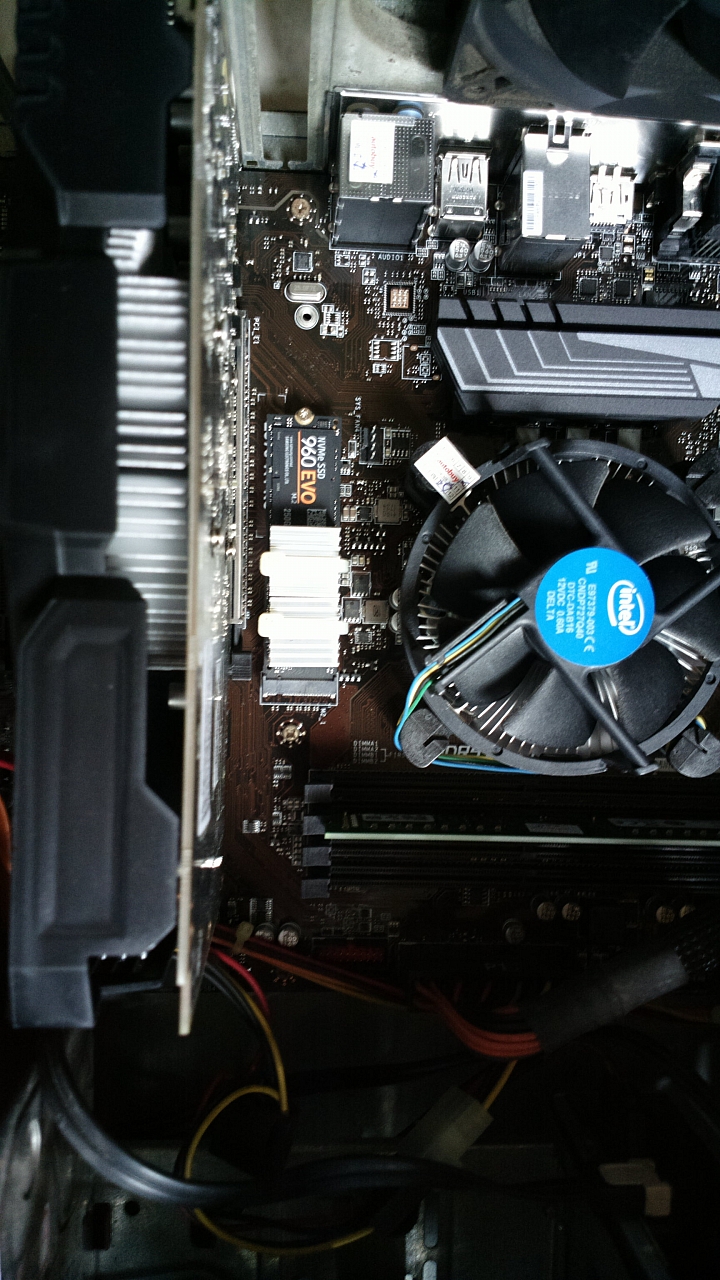

剛好我的 M.2 位置是在顯卡上方,外加 CPU 散熱風扇下方 ,
剛好可以利用 CPU 散熱風扇出風來順便吹吹 M2 上面的散熱模組 .

hkf07261980

hkf07261980
個人積分：3321分
文章編號：66817193

3321分

9樓

2017-12-16 18:11

原來如此...

LaSalle wrote:
剛好我的 M.2 ...(恕刪)

LaSalle

LaSalle
個人積分：210分
文章編號：66817638

210分

樓主

2017-12-16 19:26

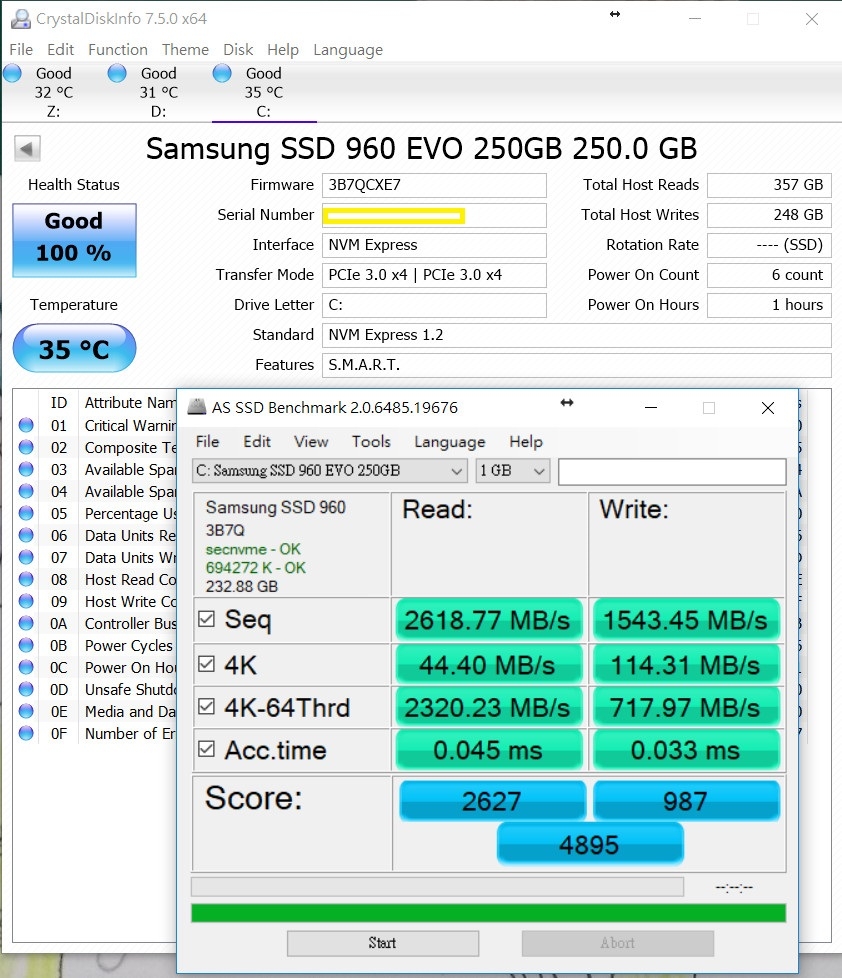

後續補上轉移至系統開機碟, 續測 .
