到底這是甚麼介面啊?

swwad
個人積分：19分
文章編號：65464188

19分

樓主

2017-08-19 16:23

最近想將 NB 升上 SSD，
對 SSD 的印象一直停留在 2.5 吋內接硬碟 SATA 介面這種，
直到現在要下手買了才發現自己被介面搞混了!

小弟的 NB 是 HP ProBook 440 G4，除了 2.5 SATA 外，
另外有一個 M.2 (NGFF) 2280 的介面，

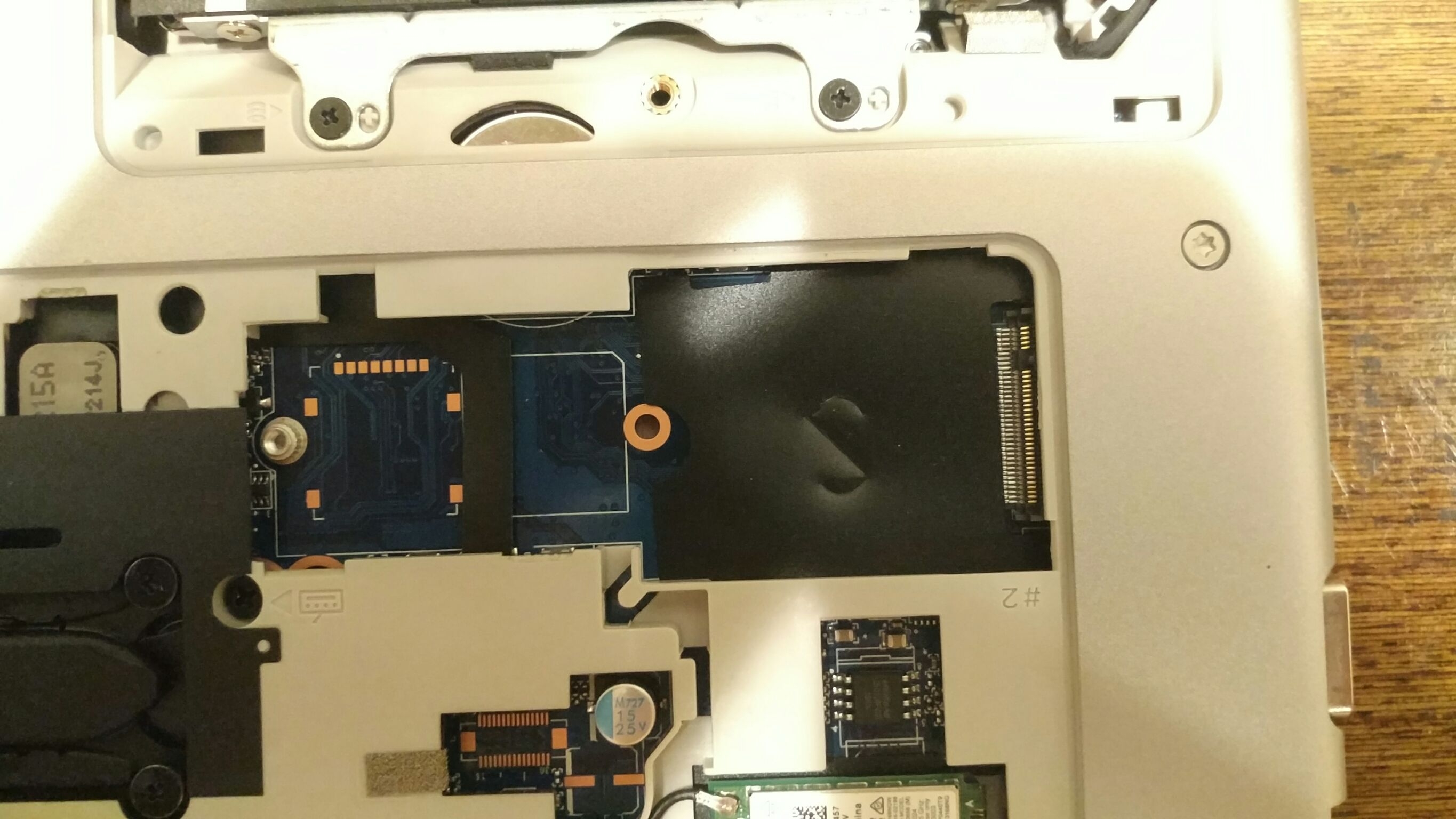

拆開後長的是這樣

但原來介面有
mSATA
PCIe
M.2

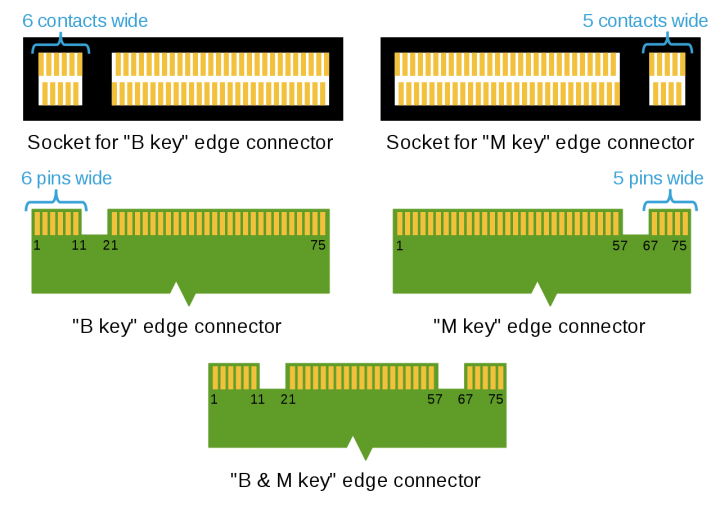

一堆名詞全部弄混了，試圖找相關解說，但是圖片中 M.2 的插槽長的又跟我的不大一樣(單孔?雙孔?)
有人能告知小弟，我去原價屋時，到底該買哪種嗎?

sorry

2017-08-19 16:23 發佈

文章關鍵字介面

mayshspace

mayshspace
個人積分：187分
文章編號：65464336

187分

2樓

2017-08-19 16:44

swwad wrote:
最近想將 NB 升...(恕刪)

可以先參考這篇文章
https://www.autobuy.tw/article_f85d01

Tszshiuan

Tszshiuan
個人積分：908分
文章編號：65464427

908分

3樓

2017-08-19 16:58

金士頓

我知道 M.2 提供不同的尺寸，具體有哪些尺寸呢？

M.2 模組有各種不同的尺寸，因為從固態硬碟到廣域網路 (WAN) 卡等有不同類型的 M.2 擴充卡。
對於固態硬碟適用的 M.2 模組，最常見的尺寸為 22mm (寬) x30mm (長)、22mm x 42mm、22mm x 60mm、22mm x 80mm 和 22mm x 110mm。這些擴充卡將會依據上述的尺寸來稱呼：前兩位數代表寬度 (都是 22mm)，而剩餘的位數則是代表長度，從 30mm 起到 110mm 長。因此，M.2 固態硬碟被區分為 2230、2242、2260、2280 和 22110。
下圖顯示 2.5 吋固態硬碟和 2242、2260 和 2280 M.2 固態硬碟：

以上是金士頓網站提供訊息，請參閱網站~~

MAXX228

MAXX228
個人積分：1873分
文章編號：65465244

1873分

4樓

2017-08-19 19:16

swwad wrote:
最近想將 NB 升上...(恕刪)

M.2 2280

https://www.notebookcheck.net/HP-ProBook-440-G4-Core-i7-Full-HD-Notebook-Review.191099.0.html

查sandisk型號應該只是M.2 sata的ssd

zola

zola
個人積分：1429分
文章編號：65465315

1429分

5樓

2017-08-19 19:30

swwad wrote:
最近想將 NB 升...(恕刪)

參考1,看下面SSD部份

參考2,一樣看SSD部份

artio01

artio01
個人積分：1分
文章編號：65467108

1分

6樓

2017-08-19 23:11

樓主對M.2(NGFF)插槽疑問是因筆電只有凸出防呆口位(B KEY)
與M.2 SATA SSD同時有二個缺口B型及M型(或稱B+M型)不同產生疑惑,
又或者因與M.2 PCIE SSD缺口位置不同而困惑.

從市售M.2 SSD來看,
M.2 PCIE SSD原則上只有一個缺口的M型(有極少部分例外);
M.2 SATA SSD則同時有二個缺口B型及M型(可插在防呆口位(B KEY)或(M KEY)),
換句話說,筆電M.2插槽防呆口位(B KEY)就只能插M.2 SATA SSD.

但防呆口位(M KEY),不表示二者皆可插,例如華擎Deskmini110,僅限於M.2 PCIE SSD;
而技嘉GA-H110MSTX-HD3,僅限於M.2 SATA SSD,實際上仍要看使用手冊.

其餘就如同其他人所說的,也就是M.2 SATA SSD 2280

systemctl

systemctl
個人積分：15229分
文章編號：65468546

15229分

7樓

2017-08-20 2:57

M.2 SSD 不就是看插槽類型(M key Socket 3、B key Socket 2)，以及支援的最大長度 (42mm、60mm、80mm)

樓主的筆電M.2插槽是Socket 2支援B key或 B + M key 的M.2 SSD

反過來講就是別買到只支援M key的M.2 SSD

所有長度都支援....

artio01

artio01
個人積分：1分
文章編號：65470288

1分

8樓

2017-08-20 10:59

簡單的說,目前市售M.2 SSD,
若只有一個缺口,就是M型(M.2 PCIE SSD),與插槽(B KEY)不合;
有二個缺口,就是B+M型(M.2 SATA SSD),可插入(B KEY),
不會看到只有一個缺口的B型,
那極少部分例外B+M型 M.2 PCIE SSD,不是想買就有得買.

至於長度,
仍以常規2280較為妥適,選擇性較多.
