關於intel M.2 600P SSD Z97使用問題

ps1233062
個人積分：45分
文章編號：62372332

45分

樓主

2016-11-14 18:46

小弟的主機板是
ASUS-Z97 MAXIMUS VII HEROMAXIMUS VII HERO 主機板
在網路上爬了文過後
都只有找到安裝方式
主機板有支援M.2插槽
BIOS也要把PCIE 那邊去設定改成 M.2
不過問題來了

今天去商家尋問購買這款INTEL SSD 600P 硬碟
商家也確認你的主機板可以裝
當時要買的時後,他們工程師突然冒出一句
裝了這個,你的顯卡效能要砍半

當下愣住...會砍多少..
我的顯卡MSI GTX970
工程師說: 16X 變8X 可能變950喔....
就跟我說,你要換主機板1151板子,有支援M.2的,就不會有這問題
因為他有隔出區塊..

不過我不是使用轉接卡插PCIE上,是接直接插主機板..因該不會降PCIE效能
頂多少一個SATA槽使用

小弟學藝不精,想請問大大們有遇過,或實測過這塊

2016-11-14 18:46 發佈

文章關鍵字問題 2 600

sharkgda

sharkgda
個人積分：7分
文章編號：62372760

7分

2樓

2016-11-14 19:32

他是走pcie共線的pcie，他的主要是單插走16X、你雙叉就走8X、所以她沒說錯顯卡效能會降，因為M2走的是共線除非你板子買的是更高階的170他的共線選擇性就多了，應該說你買的主機板晶片有多少條PCIE線路。
SATA線路規SATA線路

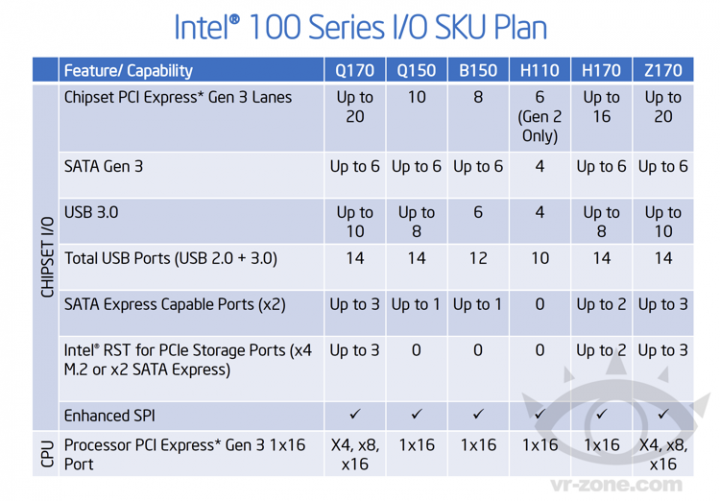

圖片原廠晶片組的設計本來線路就16條，z170有20條舊有16+4的模式。

jerry20530

jerry20530
個人積分：137分
文章編號：62372833

137分

3樓

2016-11-14 19:39

ps1233062 wrote:
小弟的主機板是ASUS...(恕刪)

顯卡效能差異不大 X8 X8
https://www.asus.com/tw/Motherboards/MAXIMUS_VII_HERO/specifications/
*1: The PCIe 2.0 x16 slot (PCIEX4_3) shares bandwith with PCIe 2.0 x1 and M.2 slot. The default setting is Auto Mode, which automatically optimizes the system bandwidth. If you install a PCIe 2.0 x4 device, the system will automatically detect and disable PCIe 2.0 x1 and M.2 slot.
*2: The PCIe 2.0 x1 slots (PCIEX1_1/2/3) will be disabled when PCIe 2.0 x16 slot (PCIEX4_3 ) operates under x4 speed or M.2 mode.

别看你今天闹得欢，小心今后拉清单，这都得应验的。不要干这种事情。头上三尺有神明，一定要有敬畏之心。

hellogs

hellogs
個人積分：34分
文章編號：62373200

34分

4樓

2016-11-14 20:16

應該沒差，別用轉卡，那不影響顯卡頻寬，直接插主機板上的m.2就好了，只是跑不了intel 600p全速
9系列M.2 最大10gb頻寬
我用H97，也訂intel 600P 256G還沒到貨，下單好幾天了...
安心買吧，就算讀取跑不到全速，那價格跟保固也是ok的。

Kenny_Din

Kenny_Din
個人積分：6965分
文章編號：62373291

6965分

5樓

2016-11-14 20:28

我比較想知道那一家店會說這麼沒知識的話 ==>工程師說: 16X 變8X 可能變950喔....

GTX970 即使用PCIE3.0 X8的頻寬還是GTX970怎麼可能變GTX950...

再來回應樓主的問題你的主機板M.2是與PCIEX4_3共享PCIE2.0 X4的頻寬

https://www.asus.com/tw/Motherboards/MAXIMUS_VII_HERO/specifications/
*1: The PCIe 2.0 x16 slot (PCIEX4_3) shares bandwith with PCIe 2.0 x1 and M.2 slot. The default setting is Auto Mode, which automatically optimizes the system bandwidth. If you install a PCIe 2.0 x4 device, the system will automatically detect and disable PCIe 2.0 x1 and M.2 slot.

理論頻寬是2GB/s 實際測試約1300~1400 MB/s左右

ps1233062

ps1233062
個人積分：45分
文章編號：62373691

45分

樓主

2016-11-14 21:10

樓上幾位大大，真的很中肯..解了小弟疑惑，說真的，被商家說了16x變8x嚇到，感覺就是要你升級，看過數據，真的，差沒多少，也沒有差很多，600p雖然沒跑到他的全數，至少，比SATA快多

ps1233062

ps1233062
個人積分：45分
文章編號：62376410

45分

樓主

2016-11-15 1:46

對了，如果主機板上，M2只能吃到10GB頻寬，插轉接卡，PCIE x4那種就可以跑，原本600P的全速度嗎

hellogs wrote:
應該沒差，別用轉卡，...(恕刪)

maydaykimio

maydaykimio
個人積分：24分
文章編號：62376440

24分

8樓

2016-11-15 1:54

痾

顯示卡效能減半
大大是在哪一個縣市的店家

cs113ta

cs113ta
個人積分：616分
文章編號：62379024

616分

9樓

2016-11-15 10:35

ps1233062 wrote:
對了，如果主機板上，M2只能吃到10GB頻寬，插轉接卡，PCIE x4那種就可以跑，原本600P的全速度嗎

是的.

Z97的M.2 是PCIe 2.0 x2 = 10Gbps = 1GB/s = 兩顆SATA SSD做RAID0的速度
Z97的PCI Express 2.0 x4= 2GB/s
Z97版子上CPU分出來的PCI Express 3.0 x8 = 7.877 GB/s

128GB的600P只有4GB的SLC buffer 速度770MB/s 太慢直接用Z97的M.2插槽就好反正SSD已經慢了花錢買轉接卡也不會變快

256GB的600P速度1570MB/s 速度比Z97的M.2頻寬快可以買轉接卡然後插在PCIe 2.0 x4 損失約100~200MB/s的效能
這100~200MB/s的效能其實很小沒有去跑分是感覺不出來的當SLC快取用完了那就跟SATA SSD一樣慢了 PCIe 2.0 x4的頻寬是可以把SLC用完的.
當然也可以直接插在PCIe 3.0 x8達到SSD本身的100%校能

512GB的600P有17GB的SLC buffer這時候買轉接卡然後安裝在PCIe 3.0 x8 比較有價值 1TB的600P速度1800MB/s也是一樣的道理
看到512GB 600P的價錢以及MLC NVMe SSD的價差還有PCIe的頻寬我覺得只有512GB/1TN的600P才值得Z97的使用者買轉接卡

可是600P市場定位就是入門級的產品優點是全球大廠保五年因為SLC快取大所以速度比SATA SSD快價格又比MLC的NVMe SSD便宜
足夠一般使用者用而已

hellogs

hellogs
個人積分：34分
文章編號：62379909

34分

10樓

2016-11-15 11:32

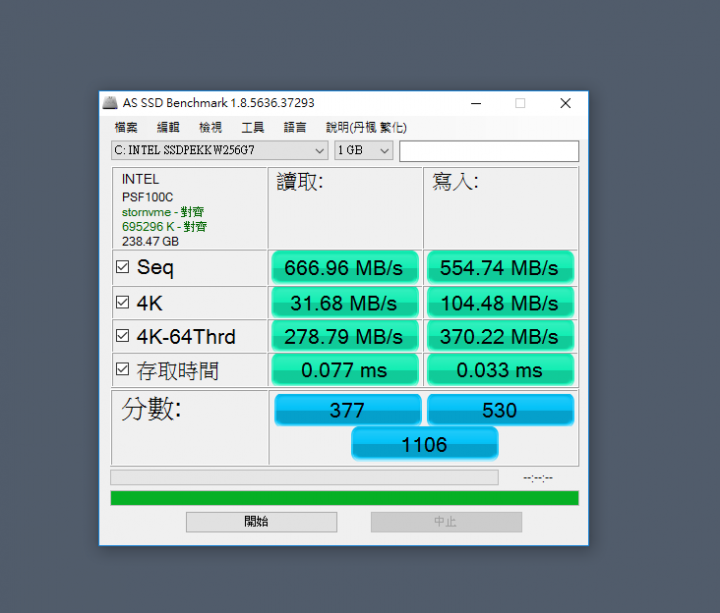

今天到貨了，剛測一下我主板是asus H97m-e 當系統碟
主板上的m.2跑出來的速度...讀取有點低 OS:win10專業版
直接用舊ssd 復制整個硬碟到 intel600p
