傻傻的組裝SSD RAID0...

因公司某項例行工作有大型檔案運算寫入的需求,原本使用傳統硬碟運作。
而每個檔案平均約5G~20G不等,每日寫入總需求則約需:200G~300G上下。
但寫入的時間真是又臭又長,硬碟寫入燈號幾乎是恒亮的直至寫入結束。
期間若使用系統也會因此卡卡,因而有了改用SSD來取代傳統硬碟的想法。

礙於SSD有寫入次數的問題,為此我粗淺的想了一下取代的方案是否有意義,
首先,這些檔案寫入後『只是短暫使用』,故此沒有資料安全備份疑慮。
因此把SSD當做暫存消耗碟(不是當系統碟),並有機會能夠同時寫入2個以上大檔。
我猜想這樣每日大量寫入可能很快搞掛SSD,但是對於工作需求來說,三年保固很夠用,
『即使沒保固能使用達一年』也是相當划算,因為時間就是金錢呀...

準備著手改造,一開始便遇到抉擇問題:
1.主機板只有sata2端口,但換主機板真是工程太大了,整個系統加軟體重建,想到就...
2.市面上ssd容量夠大的真的不多,而且愈大價格愈不成正比,太小可能又存不了幾個檔案。

礙於我對SSD的知識貧乏,特意上網惡補了下大家的討論,大概有點粗淺概念後,
因此傻傻的東拼西湊,買了:(兩顆美光mx100 512G + rocket 640L)組raid0,
首先確定在bios已開啟了AHCI,接著把rocket 640L插在pcie 2.0x16插槽,(其它槽是pcie 2.0x1)
然後其中一個端口接上傳統硬碟(win7系統),最後把兩顆美光裝在另外兩個端口組成raid0,
這樣暫時約有個1TB容量可以先行測試,若可達成預期需求,rocket 640L總共有4個端口,
可以把它再加大到約2TB容量,那麼可以約接近一個月再清理一次廢檔,不錯不錯...

但現實似乎沒有我想的完美,改裝完畢後,用AS SSD Benchmark測試了下:
傻傻的組裝SSD RAID0...

這樣....正常嗎?
我想我的重點應該是在Seq部分(沒理解錯的話),
但是在raid0下,居然連官方的單顆廣告數據都沒達到?

是不是....
rocket 640L的極限?還不如主機板的sata3?

是不是....
廣告都是美好的,美光mx100 512G本來就是這樣?


希望是我遺漏了很多其他細節,還請提點下小弟,感恩~~
2015-03-17 0:17 發佈
Rocket 640L我看規格是PCI-Express 2.0 x1,所以理論頻寬最大也只有500MB/s…如果控制晶片效能不佳的話實測只會更低。

wei6233 wrote:
Rocket 640L我看規格是PCI-Express 2.0 x1,所以理論頻寬最大也只有500MB/s…如果控制晶片效能不佳的話實測只會更低。


我在P家買的:
http://24h.pchome.com.tw/prod/DRAB2O-A62344133

上面的規格好像寫的是『支援PCI-E 2.0X4頻寬 』,廣告不實?
官網看了半天我也不太確定了,有點混亂。

Rocket 600 Family Series的Overview裡Rocket 640L的Host Bus Interface寫PCI-Express 2.0 x4,可是Specifications裡面卻又只有PCI-Express 2.0 x1。
http://www.highpoint-tech.com/USA_new/series_r600-overview.htm
http://www.highpoint-tech.com/USA_new/series_r600-specifications.htm

RocketRAID 600 HBA Series的Specifications就x4/x1都有。
http://www.highpoint-tech.com/USA_new/series_rr600-specifications.htm

所以現在不知道官網資料到底哪邊才對,感覺先用AIDA64之類的偵測軟體或驅動程式的頁面確認一下到底是跑多少比較實際,還有主機板型號也提供一下可能會比較好。

另外如果我查到的資料沒錯的話這卡用的晶片應該是88SE9230,Marvell的規格上是寫x1/x2,所以實際上沒到x4的頻寬只有外觀是x4的外型。
Rocket 640L應該是PCI-e 2.0 X2,上面的晶片是Marvell 9xxx吧
http://www.highpoint-tech.com/USA_new/series_r600-overview.htm
http://7club.ithome.com.tw/article/10032816/1

不過你没裝上原廠的驅動程式,只用到微軟的msahci
http://www.highpoint-tech.com/BIOS_Driver/RR64xL/win/RR64xL_Windows_Miniport_v1.3.14.0_14_06_18.zip

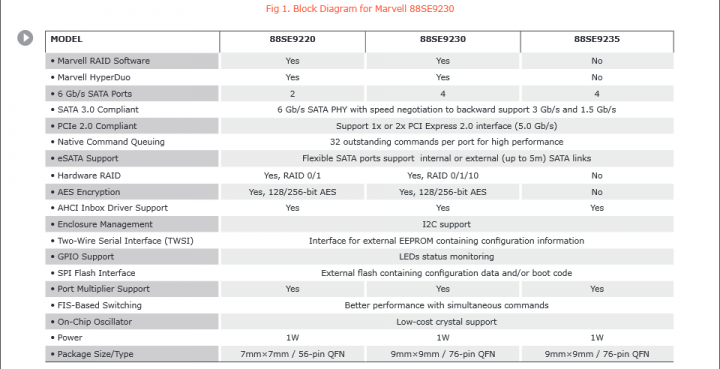

看樣子9235不是HardwareRAID,9230功能才較齊全點


聽說舊版的640L 有用9230的新的改採9235好怪官網看不出來
一香(箱)、兩香(箱)、三香(箱)、四香(箱)、五香(箱) (老闆聽了很爽一直搬) 老闆,我要張君雅五香海苔一包
感謝各位的資訊,果然我遺漏了滿多細節,尤其感謝熱心的朋友私訊提供了寶貴資料,
為此,昨天在公司搞了一夜交叉測試,對比原本的初衷,幾乎確認我應該買錯raid卡了....


補上測試主機基本資訊:
MB:asus p8h61-m lx
CPU:i5
RAM:8G
HD:WD 7200rpm 藍標 2Tx2
SSD:美光MX100 512Gx2
POWER:全漢450W
RAID:High Point Rocket 640L


雖然這塊卡的能力不如預期,但比起原本傳統硬碟有了初步改善,
只是不解的是,之前google一些網友使用這塊陣列卡的評測,
同樣使用美光的SSD(256G)組raid0,能達到500MB/s以上水準,
而我查看美光官網的數據比較,如果是512G,寫入能力應該比256G更佳才是,
但是結果卻是出乎意料之外,因此:
對比別人在使用相同的陣列卡條件之下,並採用更佳寫入能力的512G SSD,
我發生的問題主要原因可能還有哪些?

1.是否安裝原廠驅動?
我依照光碟安裝,便有了一個WEB版的管理程式(MSU),可以在此切割raid,
並在裝置管理員有了一個新的Marvell xxx ATA controller...(名稱沒詳記)

2.是否主機板pcie 2.0x16插槽不能很好相容這塊陣列卡?
因為主機板有點舊,也只能插原本顯卡這個槽了。

3.主機板晶片導致無法提供較大的頻寬?
不知何來這念頭,就直覺想到...XD



PCIe x16拿來只當x4用應該没有什麼問題

你看看裝置管理員 Marvell xxx ATA controller...的驅動是那個
我看官網提供的是rr640l.sys
DriverVer=06/18/2014, 1.3.14.0
一香(箱)、兩香(箱)、三香(箱)、四香(箱)、五香(箱) (老闆聽了很爽一直搬) 老闆,我要張君雅五香海苔一包
河魨 wrote:
你看看裝置管理員 Marvell xxx ATA controller...的驅動是那個...(恕刪)

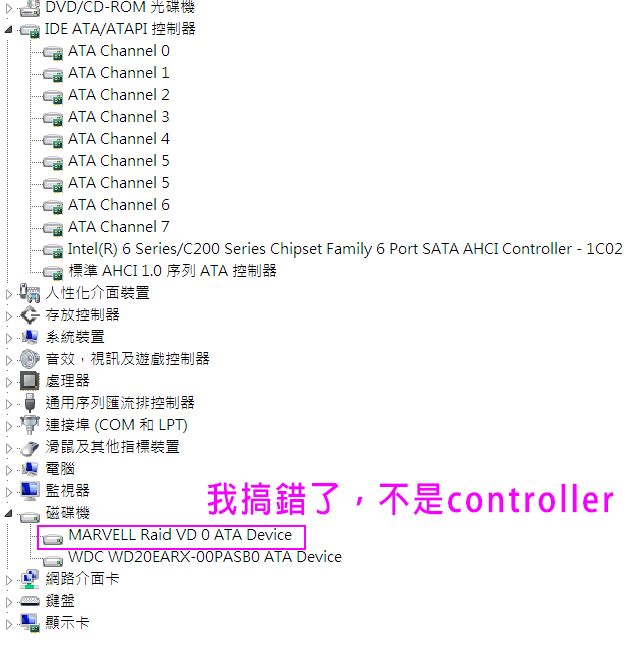

謝謝您的提醒,對不起...我真沒看清楚,似乎沒正確安裝原廠驅動?



我找出原廠光碟,發現我被型號也混淆了,我裝的是上面的R64xL,發現下面還有一個RR64xL...
(我究竟是買哪一塊我都分不清了XD)




請問現在裝置管理員內沒有raid控制器,變更硬體掃描也沒有,我該怎麼安裝這個驅動?

ps.是在『標準AHCI 1.0序列ATA控制器』(msahci?)這個,直接更新驅動程式嗎?
阿,驅動應該是這個才對
http://www.highpoint-tech.com/BIOS_Driver/R640L/Win/1.2.0.1041-WHQL.rar

那個存儲控制器展開有什麼

如果没應該直接置換AHCI 1.0那個,AS SSD就會變成 mvs91xx
一香(箱)、兩香(箱)、三香(箱)、四香(箱)、五香(箱) (老闆聽了很爽一直搬) 老闆,我要張君雅五香海苔一包
河魨 wrote:
那個存儲控制器展開有什麼...(恕刪)

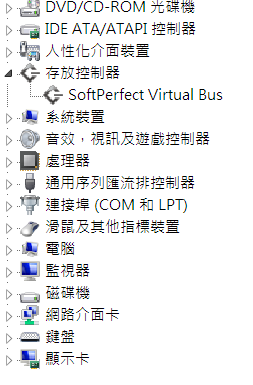

展開



同事開始轉檔了,等有空檔後接著測試,非常謝謝您~~

ps.所以我到底是該用R64xL還是RR64xL???
