[求助]mSATA 與 主機板孔位不合(Problem solved)

前幾天上網訂了一張 mini-ITX 的主機板,看在他有 mSATA 插槽,
我也順便買了一個 mSATA 的 SSD,結果收到貨以後,我整個囧了。


[求助]mSATA 與 主機板孔位不合(Problem solved)

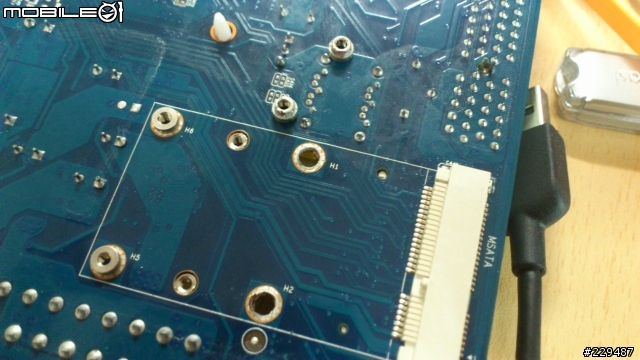

主機板上的 mSATA 多了兩個螺絲孔 (H1,H2) 的位置

[求助]mSATA 與 主機板孔位不合(Problem solved)

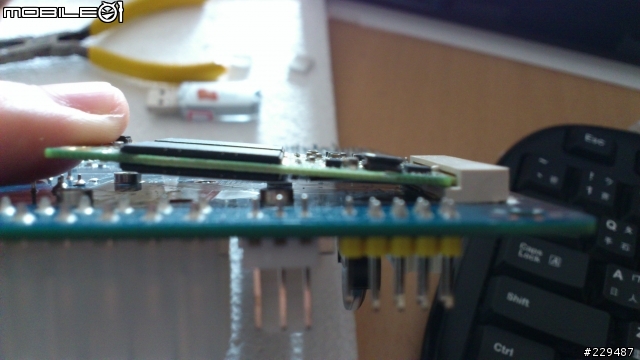

mSATA 裝上去之後...壓不下去...

後來我有用雙面膠黏稍微固定... 然後插上電源...
mSATA 亮起了綠色的燈(還沒開機的狀況下)... 讓我心中頓時燃起了希望...

但是進入 BIOS 中.... 完全沒有看到任何 mSATA 的資訊...
BIOS 也沒抓到任何一顆硬碟...可是 mSATA 有點修修(熱熱的)...

這種情況下,各位大大會怎麼處理呢。(我有異想天開的想把螺絲孔拔下來過 ...但完全拔不動)

小弟買的主機板是這張
Giada MI-D525/ILV
然後 mSATA 用的是 ADATA 的 XM13
2012-06-10 15:59 發佈
你那個是NG品嗎...不然為什麼mSATA是在主機板背面??
應該沒有廠商會到設計背面吧
而且官網圖 mSATA 怎麼看都是正面阿 你的為什麼是...???

你是否有接錯...? 來個正面全圖吧
這是個砲來砲去的地方...
ppanna2003 wrote:
你那個是NG品嗎.....(恕刪)


看看Specification

2 x Mini PCIe(1 x Mini-PCIe, 1 x mSATA)

linczs2000 wrote:
看看Specific...(恕刪)

原來正面的是Mini-PCIe
沒有使用過還真不知道
那腳柱不就還要高一點 不然和機殼貼這麼齊 會不會有短路的疑慮?!
還有多那2個孔位 很多mSATA SSD應該都會不合吧
螺絲孔強制卸下應該是可以的 只是會不會因此不給予保固...
這是個砲來砲去的地方...
要如何強制卸下呢?

該不會我要去借電鑽了

frank1992126 wrote:
要如何強制卸下呢?該...(恕刪)

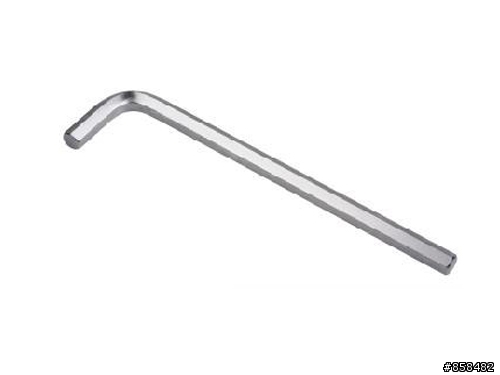

~~如果沒看錯請用"內6角板手"找到合ZISE就可以把螺絲拆下!!


ㄍㄢ ˋ ㄉㄜˊㄏㄠˇ

港都小魚丸 wrote:
~~如果沒看錯請用"...(恕刪)

從第一張圖來看 那個應該只是鑲嵌進去
找個小十字起子穿過孔位後 搖動使之鬆脫 應該就可以了
別太用力造成凹版或裂痕
這是個砲來砲去的地方...
ppanna2003 wrote:
從第一張圖來看 那個...(恕刪)


感謝大大們的協助,小弟如p大所說的嘗試把它拆下來....


結果成功了!!!

在過程中.. 我翻翻找找,竟然找不到一個適合的工具(那洞實在很窄),虧小弟
還是電機系的...

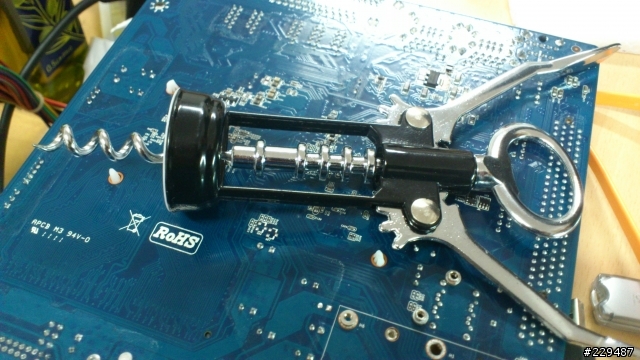

所以最後請出了...



XDD 原來開瓶器可以這樣用!!
frank1992126 wrote:
感謝大大們的協助,小...(恕刪)

大大好,
小弟對於您主機板上mSATA多出來兩個螺絲孔(H1,H2) 的位置,後來你是怎麼拆掉的?
因為我的事筆記型電腦,所以不知道該如何下手?
請惠予指教,感謝 :)
