[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

tenz9596
個人積分：11009分
文章編號：35500119

11009分

樓主

2012-04-28 19:26

創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

抱歉拉~之前討論，有大大期待這篇開箱文~

剛買來就出包~實在雖運....

現在都月底~拖了一個月才發篇~

網拍下訂，3月30號(五)，到貨當天是4月1號(日)

4月2號(一)安裝測試~

4月3號(二)發現問題~

4月4號(三)家中檢測問題~並電話反應創見客服....

4月5號(四)送到創見總公司(主機)

4月6號(五)~4月10號(二)-不含假周休，檢測(中間與工程師談，部分談話，令人囧-回應問題)

4月11號(三)處理完畢，拿回家

花了一個禮拜，不過創見速度處理算快....

回測試都正常

由於剩下的幾個禮拜，工作忙，沒時間處理發文......在此抱歉滾來滾去

為何出啥包~

到後面就知道，先看開箱!

這日期就知道....

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

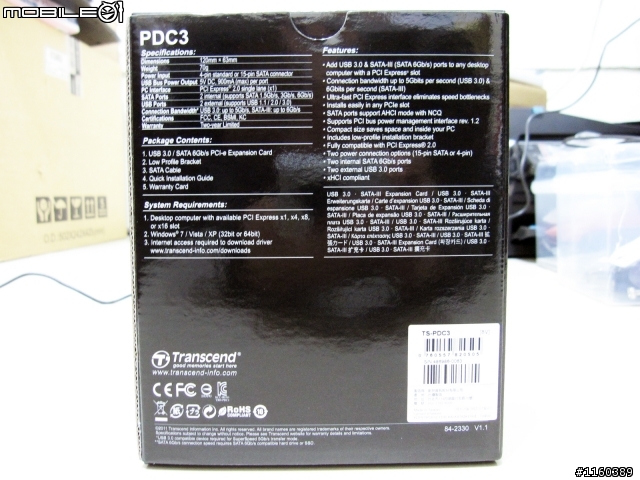

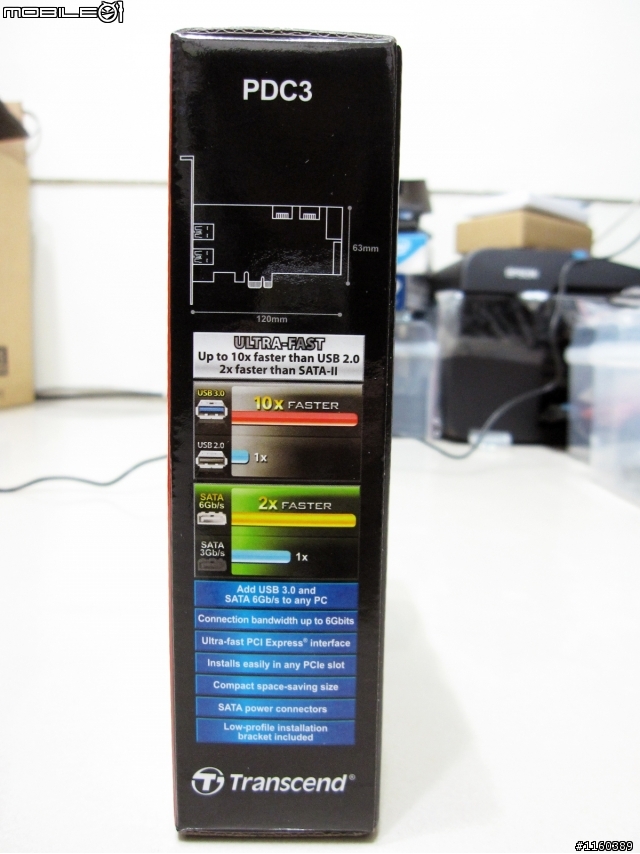

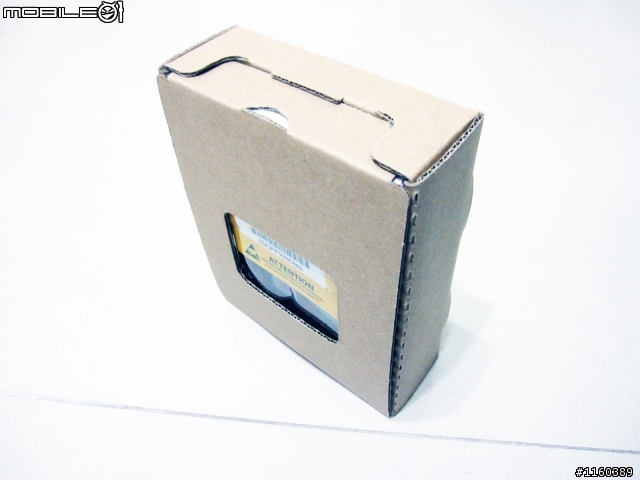

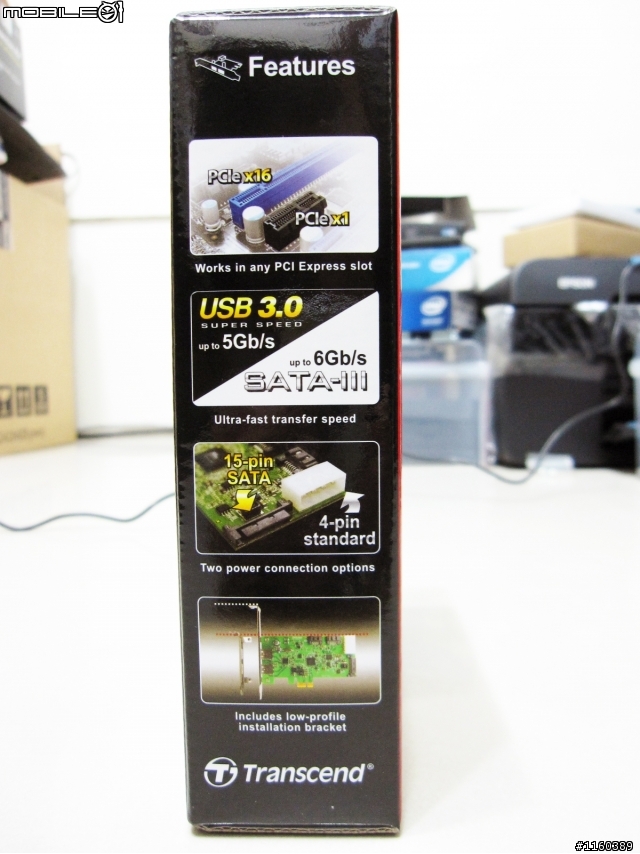

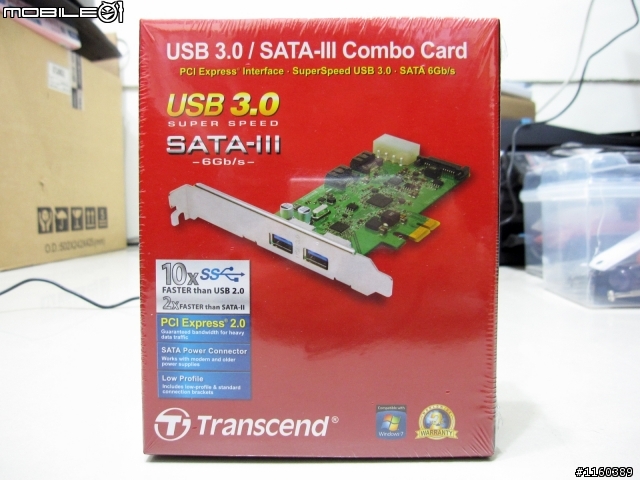

包裝外觀

開箱

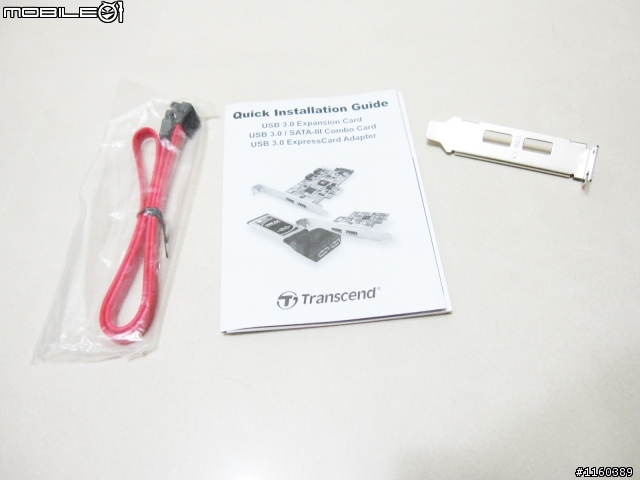

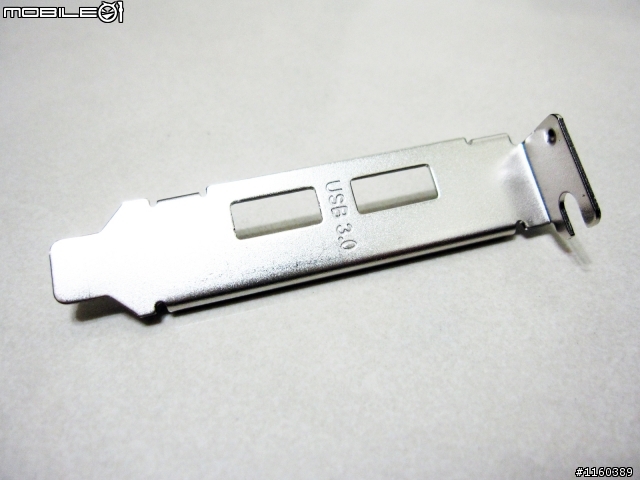

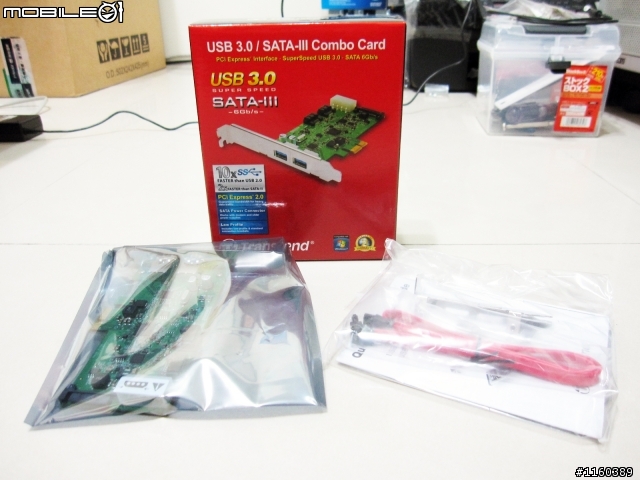

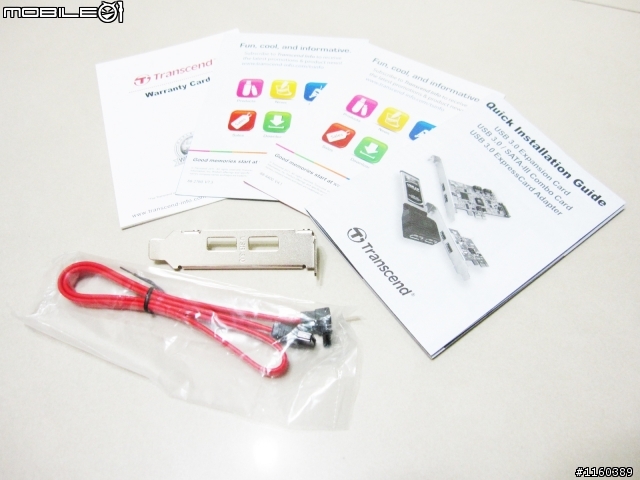

附三樣，書~線~板

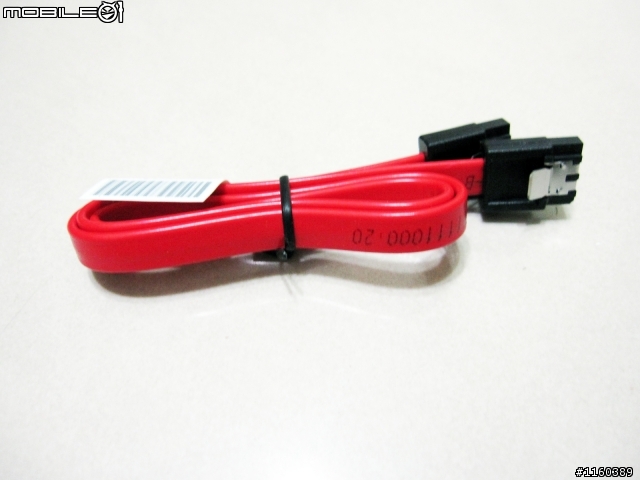

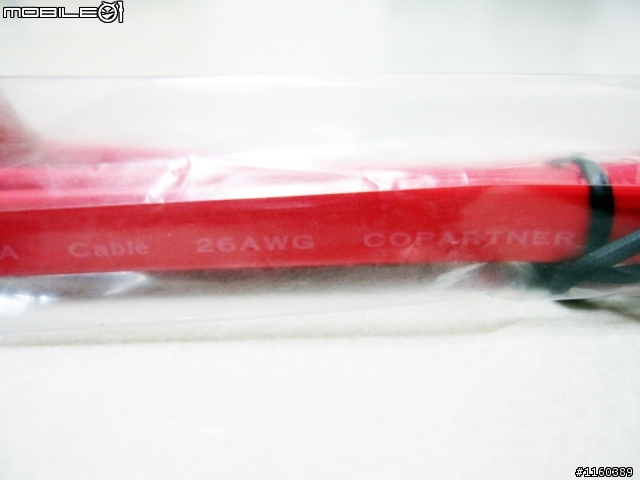

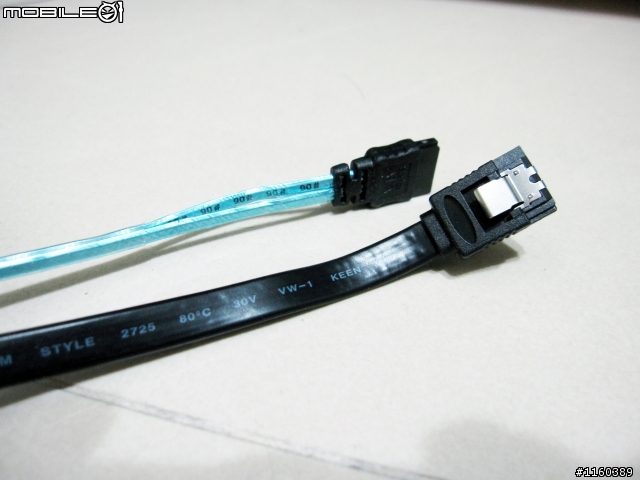

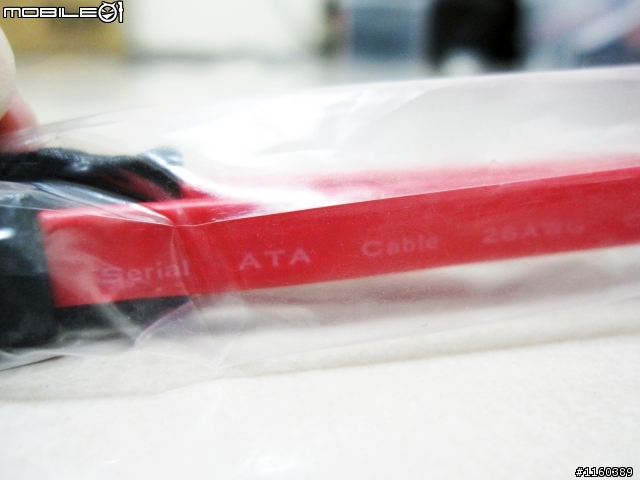

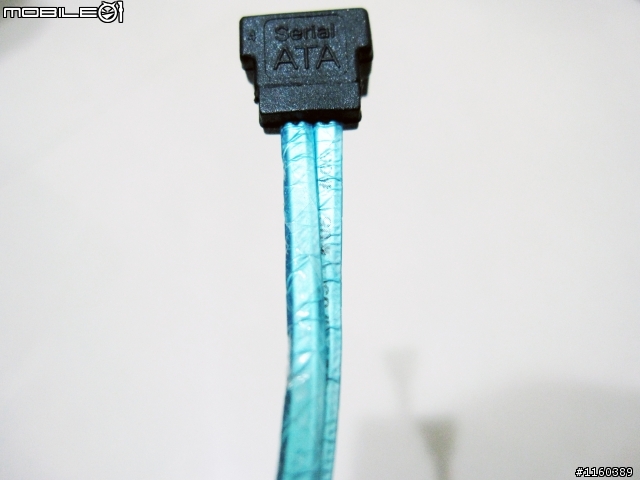

SATA線材內容，應該一般線

短版，給小主機用(用不到，封印)

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

一本說明書，剩下是其他產品目錄書

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

以上配角完畢.....

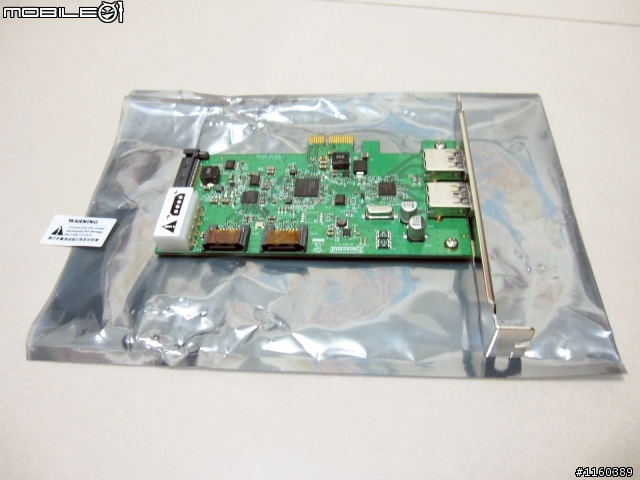

主角現身

正面

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

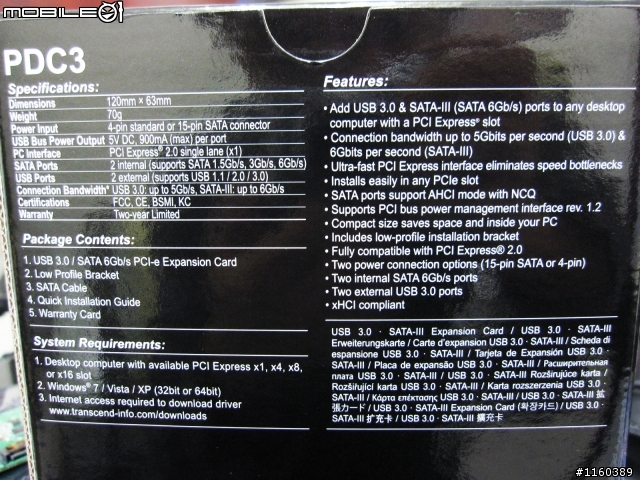

背面

警示標語，不錯!!

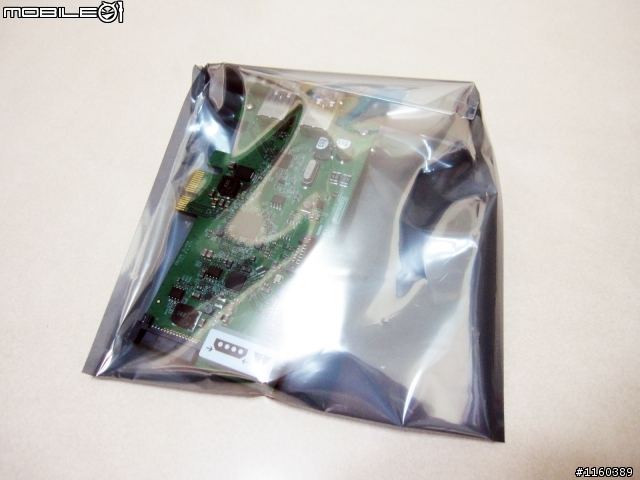

小心翼翼拿出來放

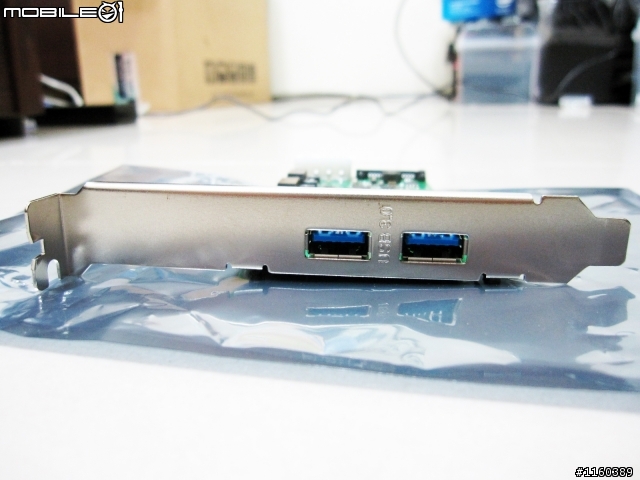

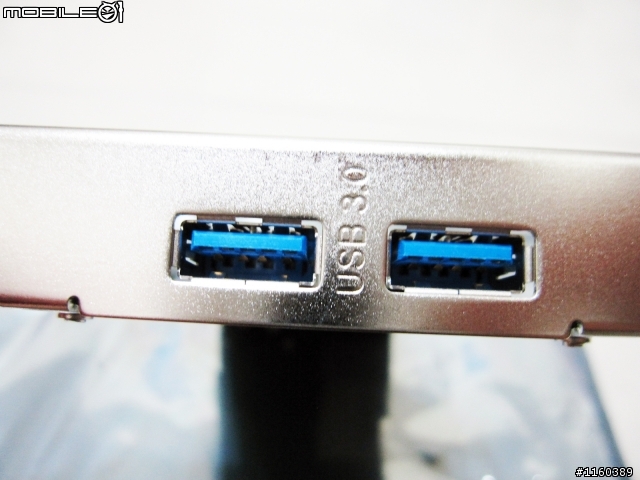

2組USB 3.0

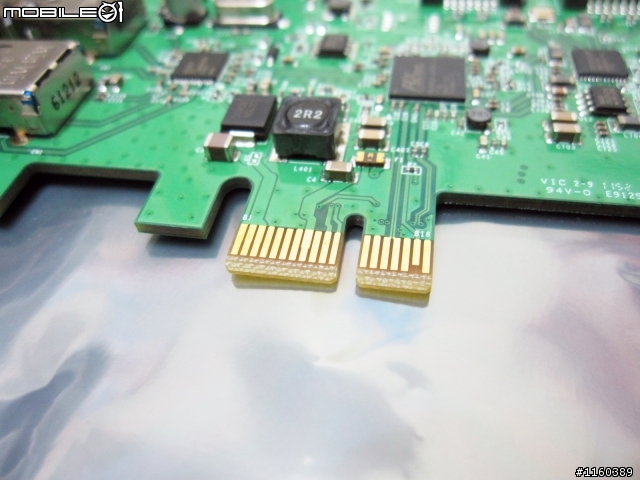

PCI-E X1介面頭

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

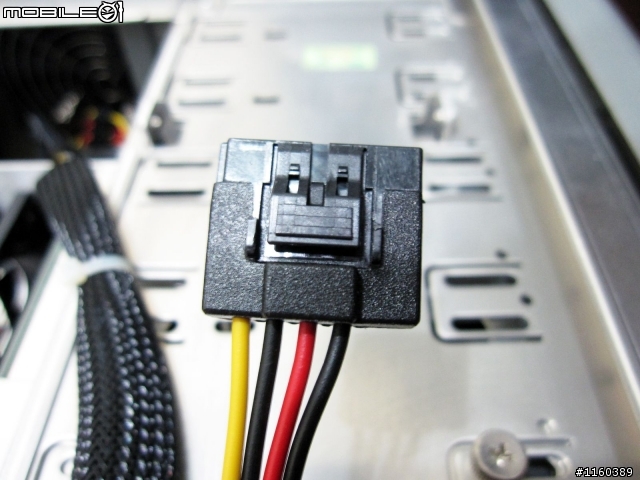

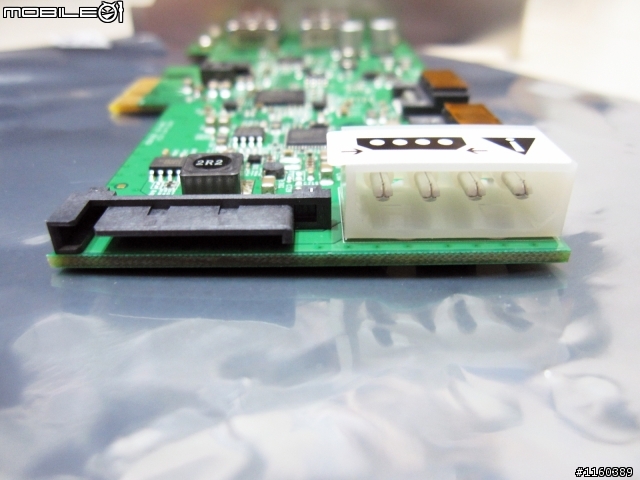

創見不錯~設計2種供電插槽，這樣不用找轉換線(除非線太短XD)

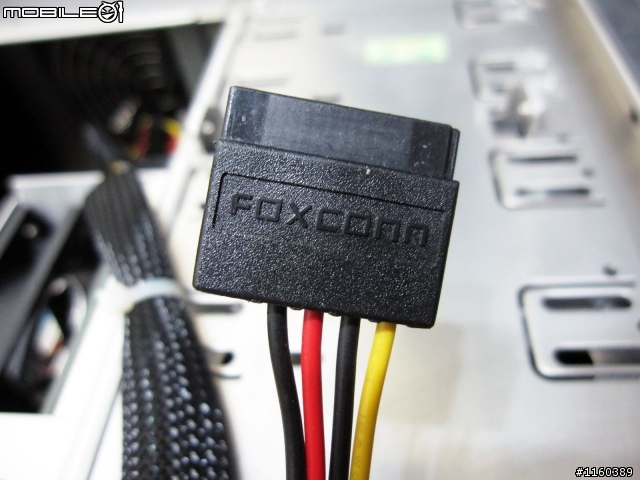

左邊- 15 Pin Sata電源輸入

右邊- 4 Pin 電源輸入

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

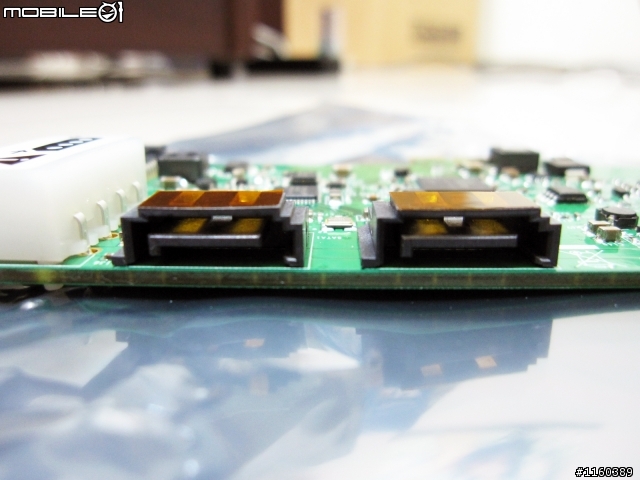

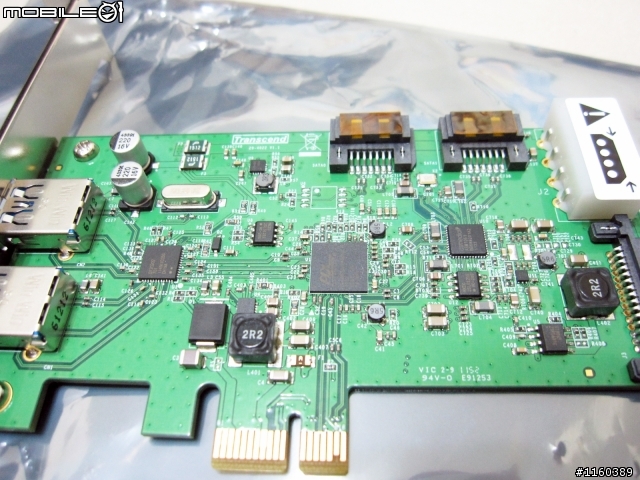

2組SATA3

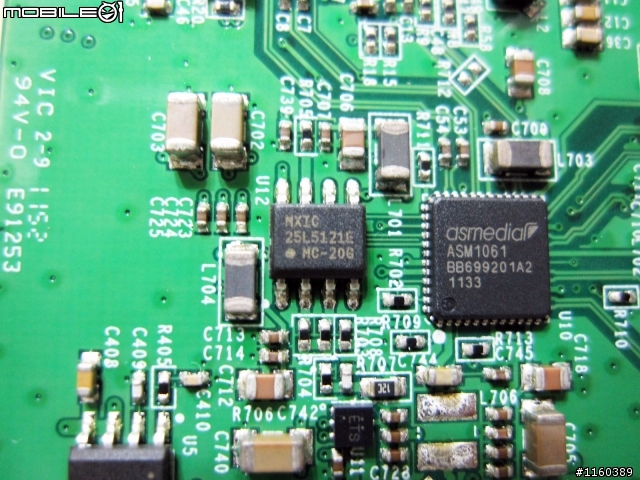

確認SATA3晶片 ASM1061

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

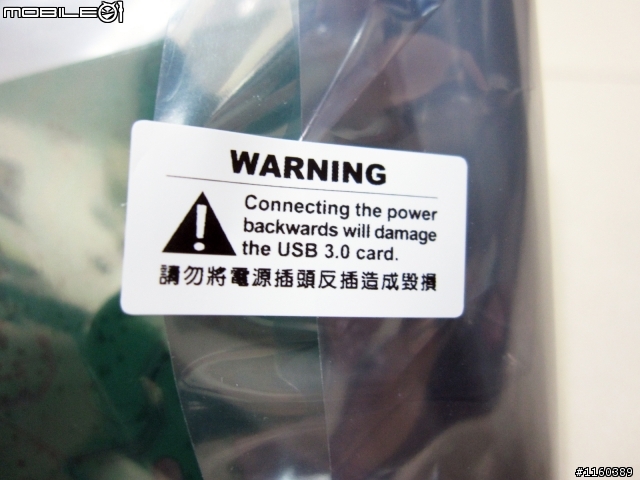

電源警示標圖，別插錯喔

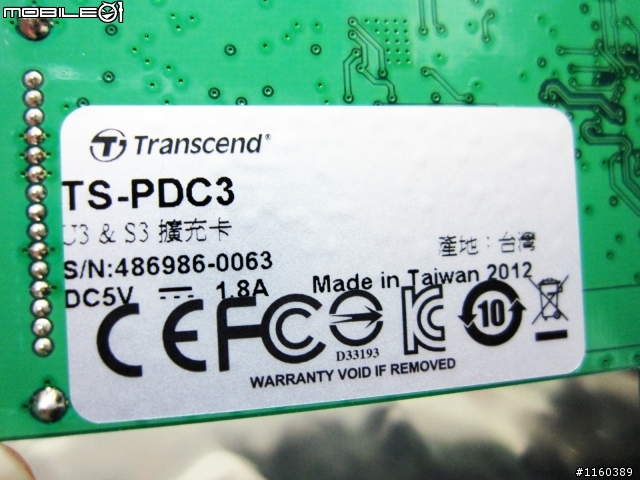

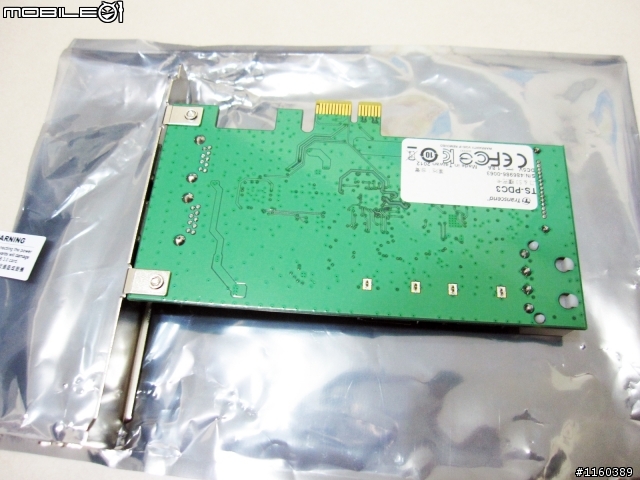

PDC3-背面，算平坦

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

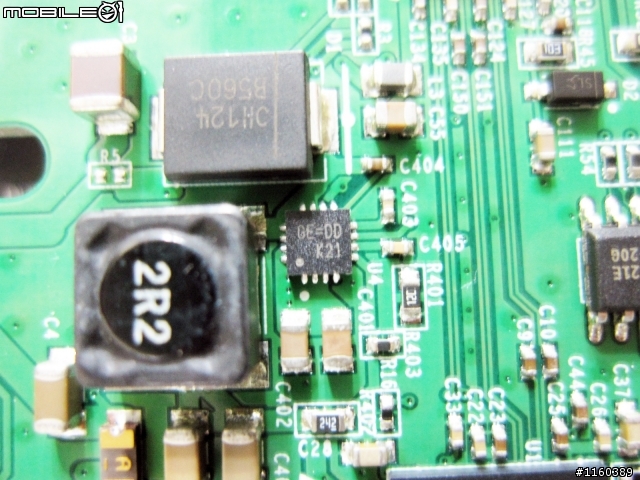

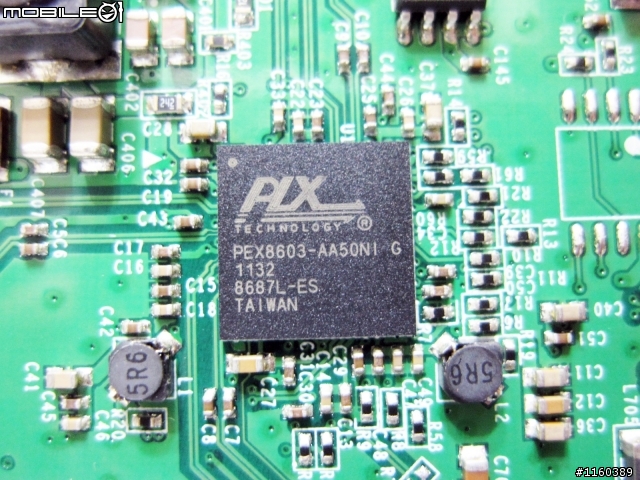

PEX 8603晶片，針對PCI-E，傳輸控制介面，擁有無與倫比的性能，能夠支援既以主機板為中心，發揮傳輸能力.... rock

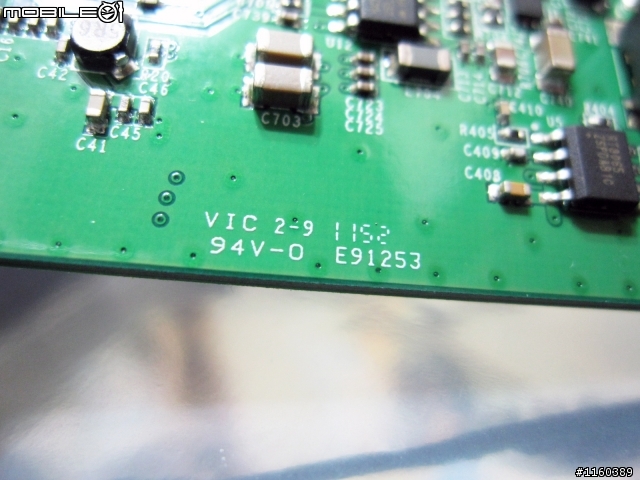

台灣製

這顆大陸製...=.=

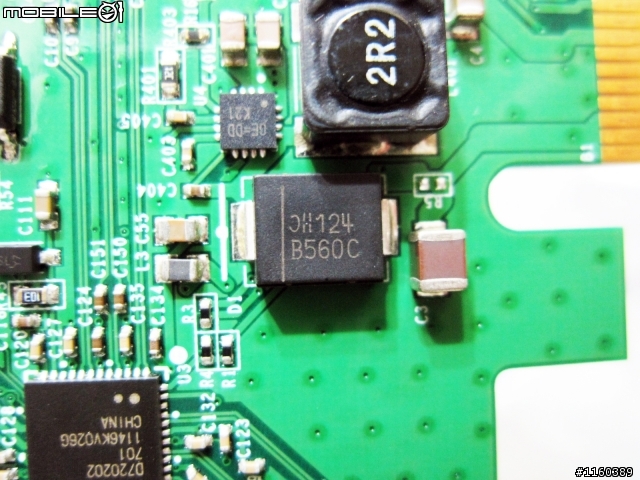

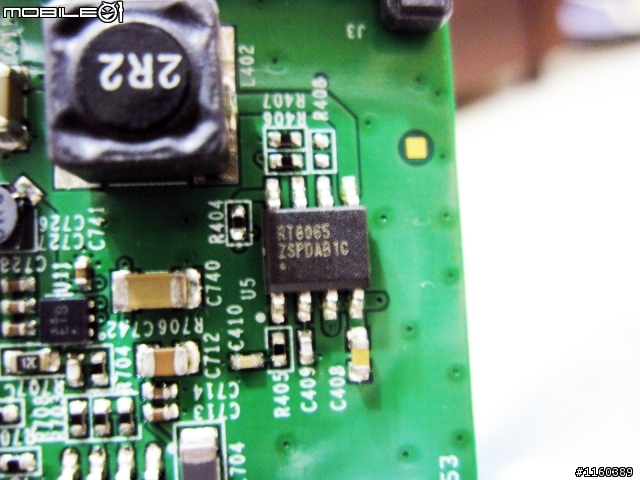

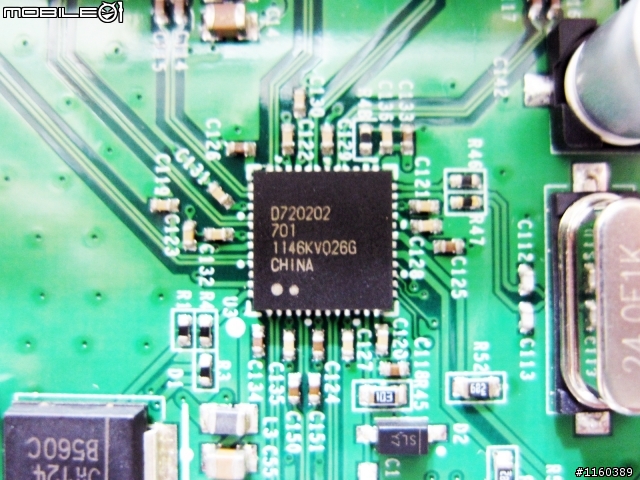

Renesas(NEC) 720202 USB3.0晶片

以前幾乎都會上NEC標誌...差點認不出來~上網查就有!

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

而外補充

這顆NEC晶片，算合併另一家公司，所改名叫瑞薩 Renesas NEC 第三版

目前推出的主機板，因為Intel未正式將USB 3.0納入南橋晶片組功能，所以大部分主機板擁有的USB 3.0接頭，都是使用獨立控制晶片做擴充，這些晶片品牌像是NEC、Asmedia、TI、VLI、Etron、Fresco等，同樣晶片也普遍用在USB 3.0擴充卡上，其中以NEC USB3.0控制晶片因相容性及穩定度優良，較被消費者所指定。

不過，市面大部分NEC晶片的擴充卡，都是採用D720200型號晶片，因為推出時間比較久，已被很多後起之秀，在實際測試傳輸率上有所超前，加上D720200並沒有符合xHCI 1.0規範，所謂xHCI 1.0為Intel制定的USB 3.0標準，之後Intel 7系列晶片組的原生USB 3.0將都採用xHCI 1.0標準，D720200只有符合至xHCI 0.96草案，雖然在使用上不會有什麼影響，但XHCI 1.0標準的優勢是擁有更高的效能和更低的功耗，也是USB 3.0標準的正式版本，將會成為USB 3.0相關產品設計的依循。

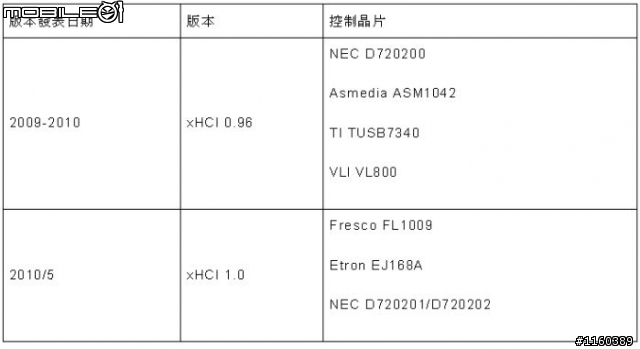

以下為各USB 3.0控制晶片符合的xHCI標準:

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

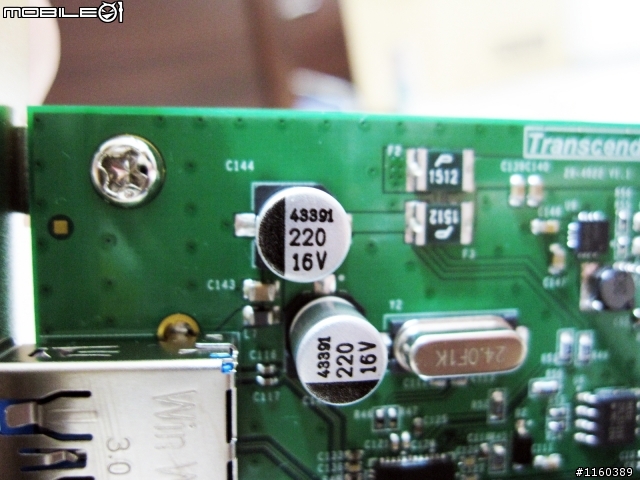

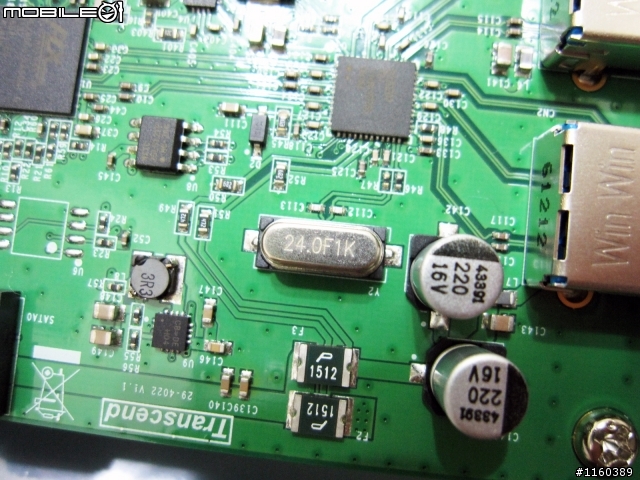

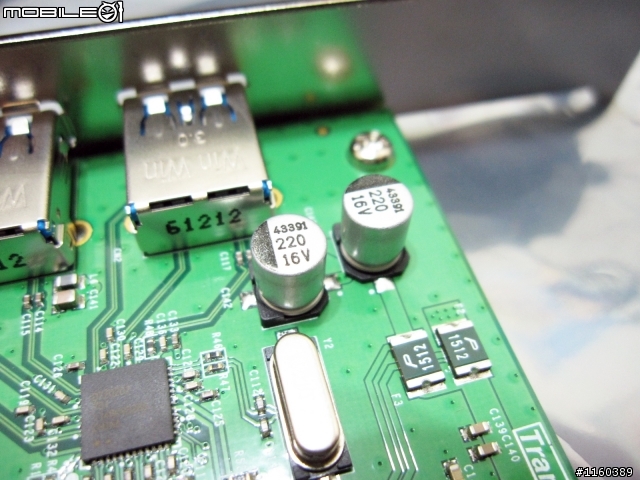

另外因PCI-E 1x和顯卡的16X是靠的很近的，大家都知道顯卡是發熱大戶，溫度極高，如果USB3.0擴展卡太靠近顯卡的話，如擴展卡採用電解電容，時間久了電容裡面的電解液容易煮幹，固態電容是採用高分子材料，沒有電解液，可在高溫或低溫長時間工作，而且容量和其它參數不會改變，推薦購買固態電容版的擴展卡。

固態電容

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

以上晶片重整說明，看了整張主板的線路規劃

SATA 和 USB 兩顆晶片最後都透過 PEX晶片來做整合傳輸接收....

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

以上這張卡介紹完，來說明我的運氣不好買到的問題

2個問題:

問題1.就是USB3.0，硬體和驅動抓不到(第一次抓到，第二次就失靈)....(別說驅動抓錯或灌錯)

從創見官網下載下來，2種驅動

EJ168晶片，應該是鈺創科技

NEC晶片

聽說創見當初上市的產品，晶片是EJ168，那段期間好像出過問題~就是主機板會抓不到USB硬體....

後來都出NEC晶片就不太出問題~

好死不死被我碰到......

測試狀況:

第一次使用，硬體都抓地到，驅動都OK! 但是，二次重灌系統或還原系統，USB就失效

換插槽，狀況也是一樣視同上面，都第一次!

問題2.就是關機後，機殼上的電源指示燈，還是顯示亮著!

不開機狀態....

不插創見 TS-PDC3卡，機殼上的電源指示燈，是不亮!

若插上去，則電源指示燈是亮!

問題解決狀況是

第一次來電工程師，測試說都正常~(見鬼，肯定沒詳細做檢測)

第二次來電，說電源燈亮是正常，無須大小怪(放屁，我問他有做交叉測試嗎，用看看!)工程師我再去檢測看看=.=

第三次來電，工程師說，拿去RD部門更新韌體後一切正常....(這樣才像話)

那就是我那張卡韌體部分有問題!

官方是沒提供任體更新，只有驅動!

所以才會拖了那麼久才發表!

接下來是 Intel SSD 520 120GB 開箱

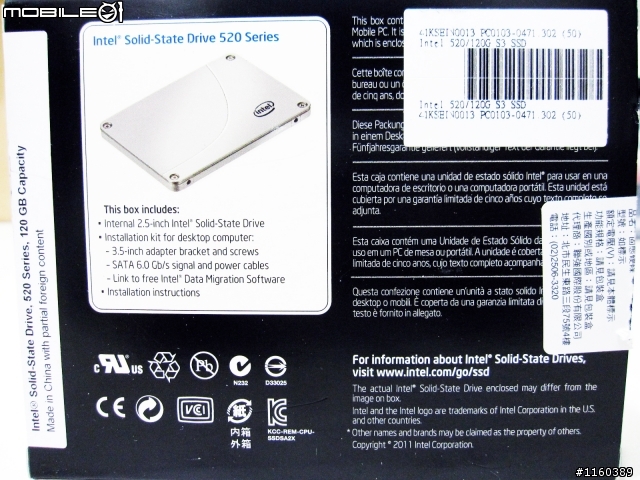

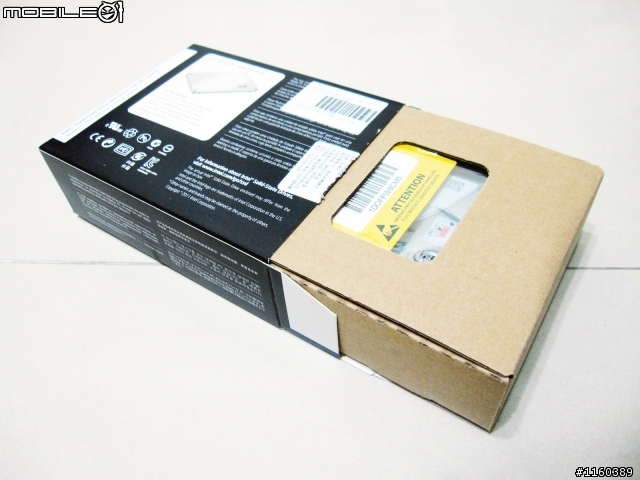

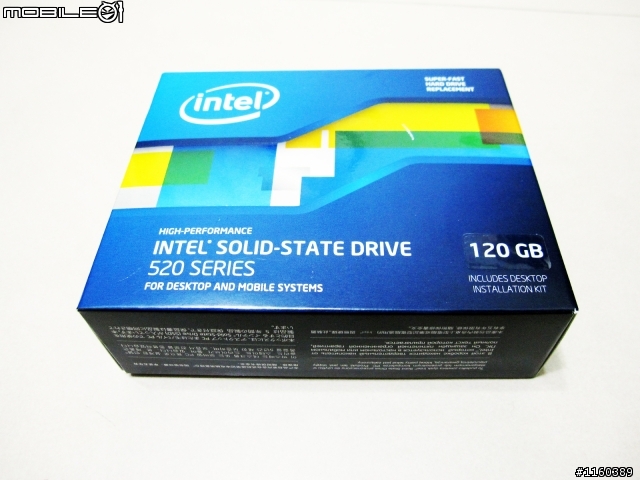

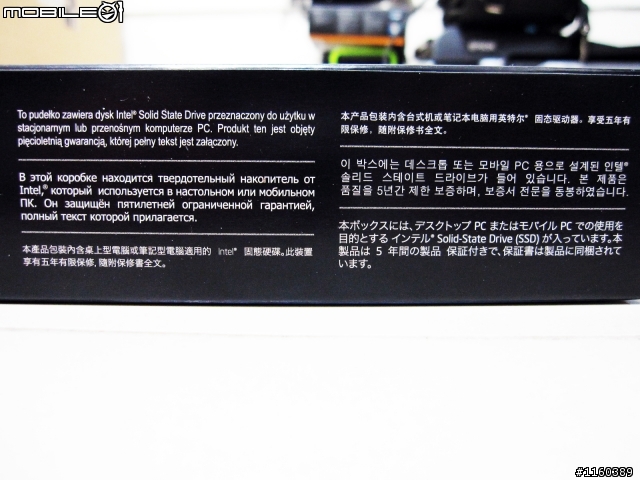

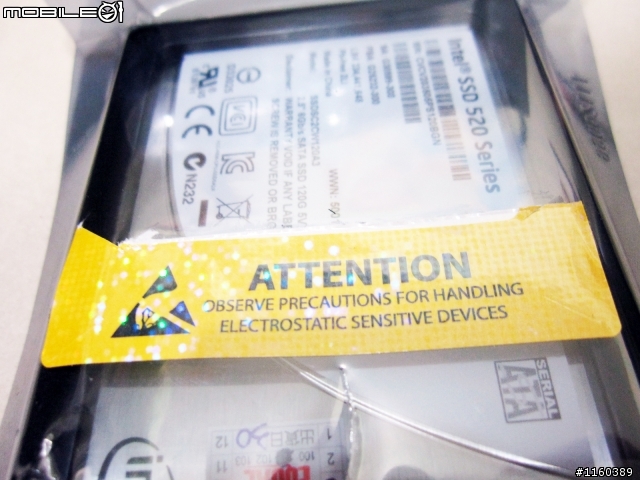

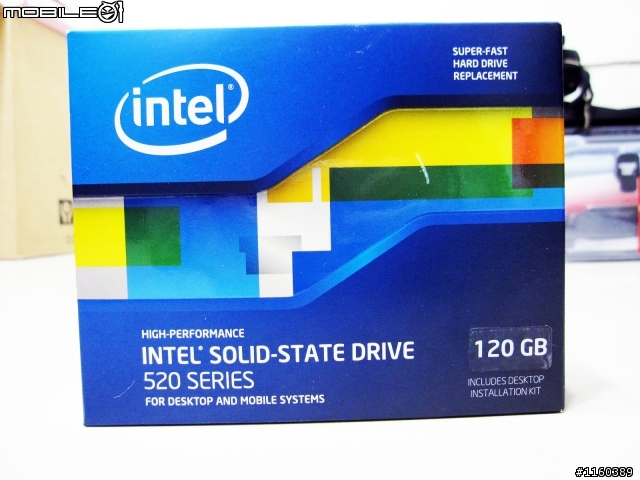

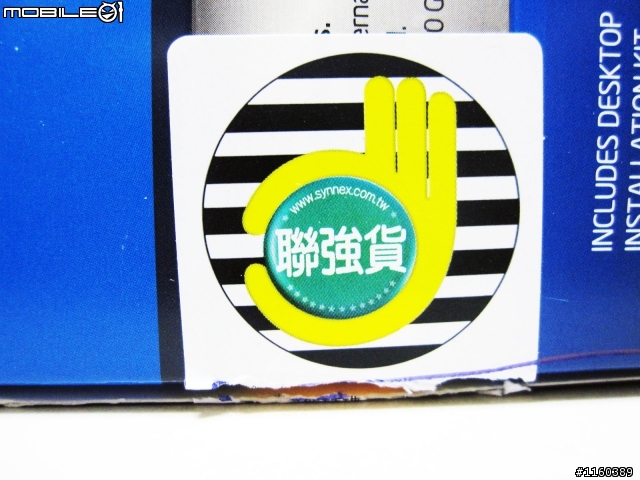

無須說明的包裝

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

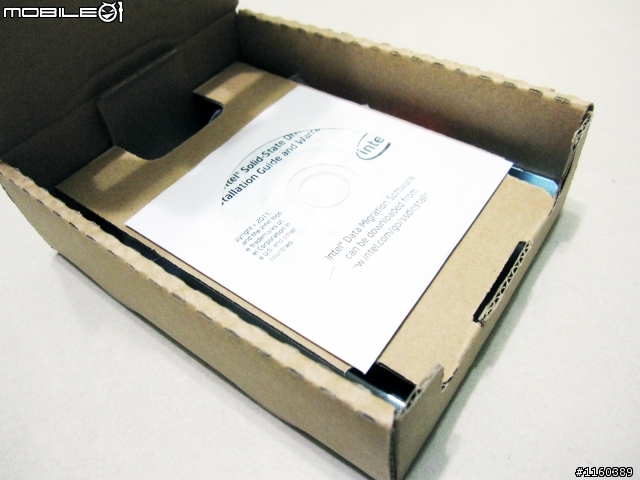

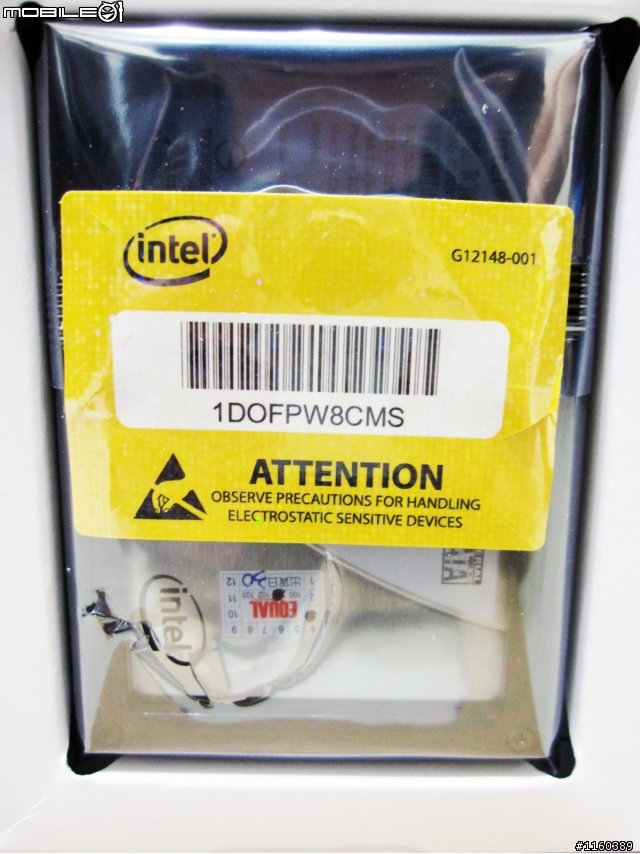

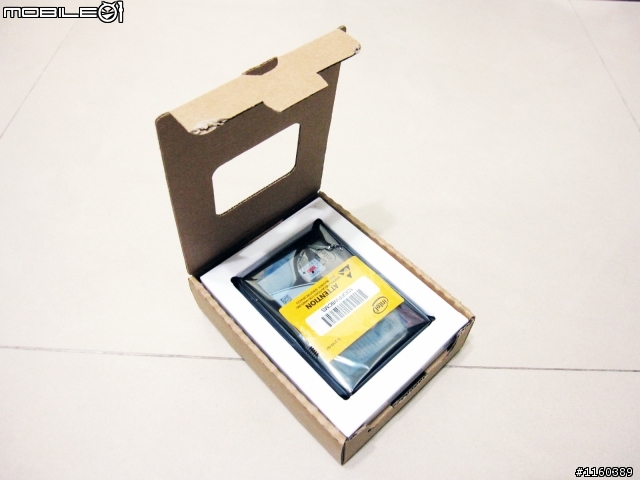

開封內物

包裝內外都做得真好!

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

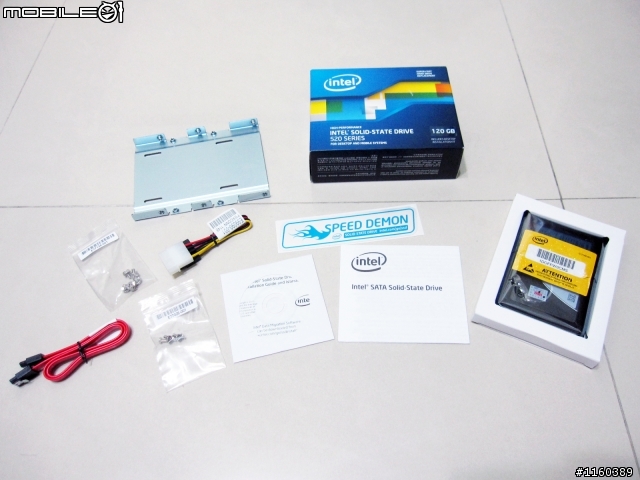

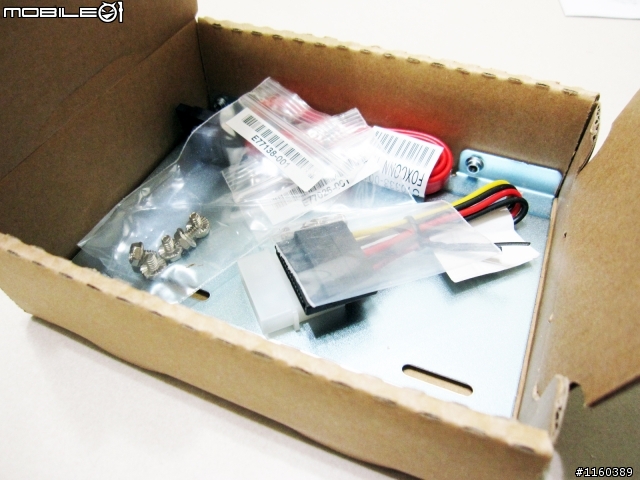

完整內件物大公開

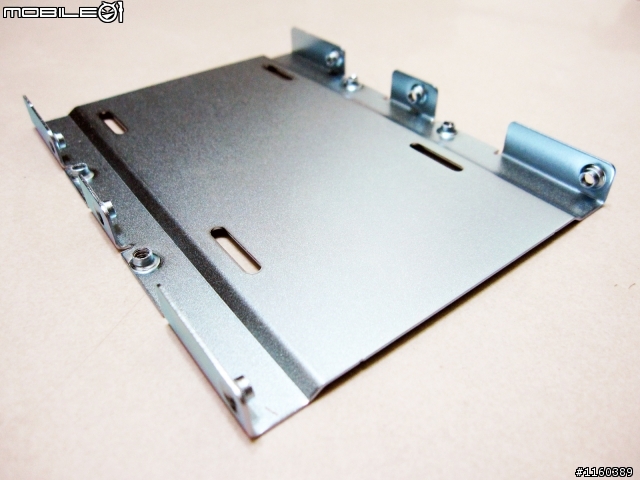

3.5固定底座架

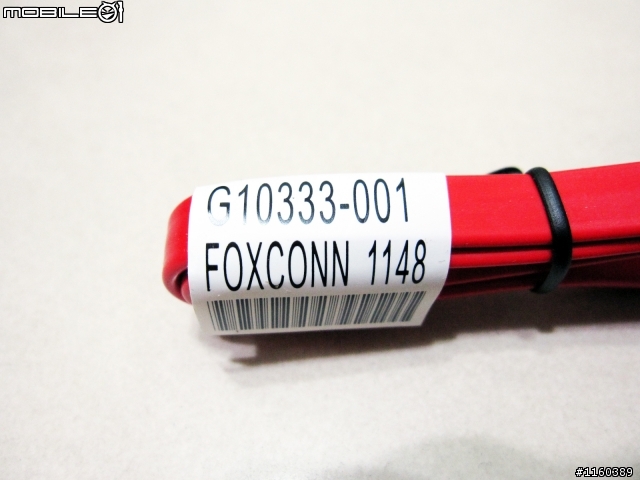

SATA線好有質感，跟創見附的~ 微冷笑

貼紙，留者放盒內

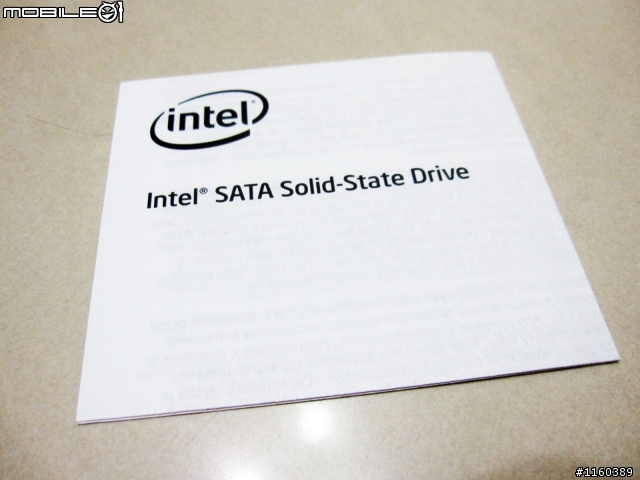

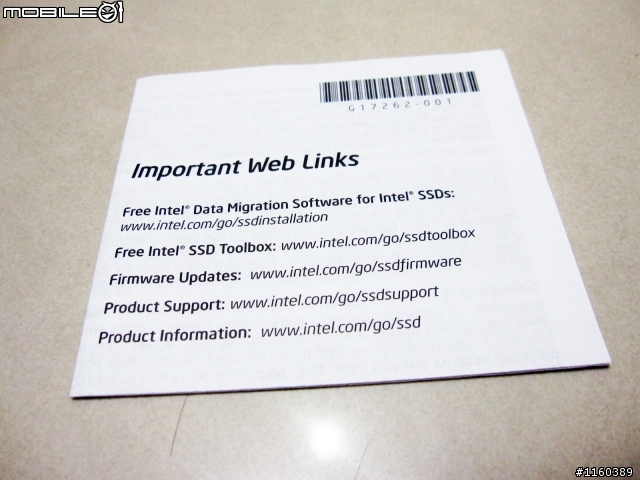

說明書

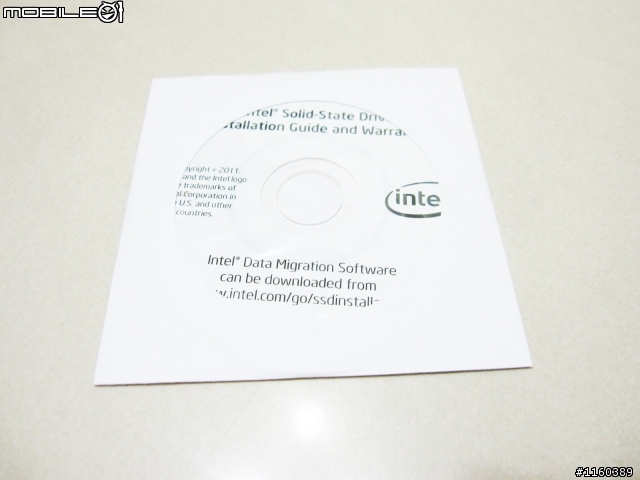

光碟(工具)

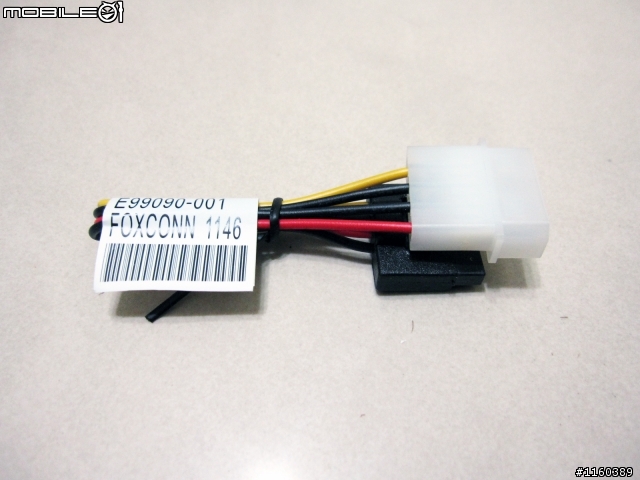

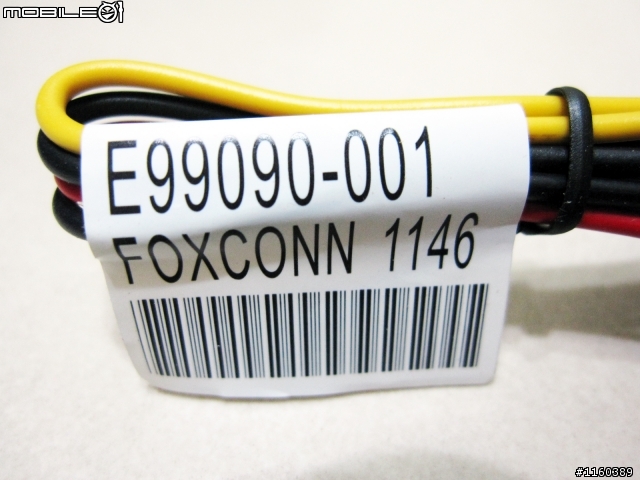

4 Pin To 15 Pin SATA 電源轉換線

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

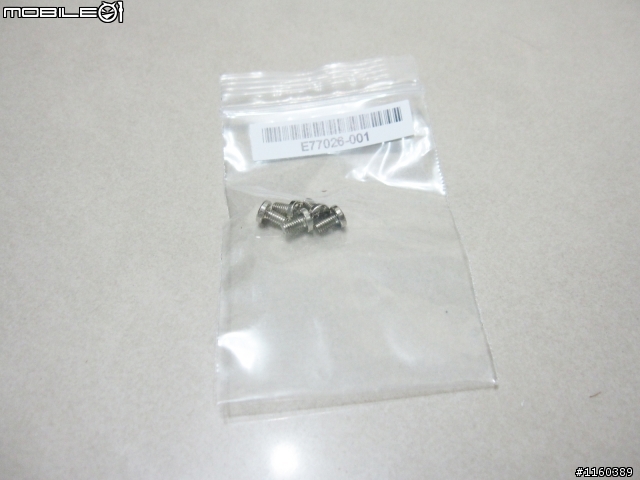

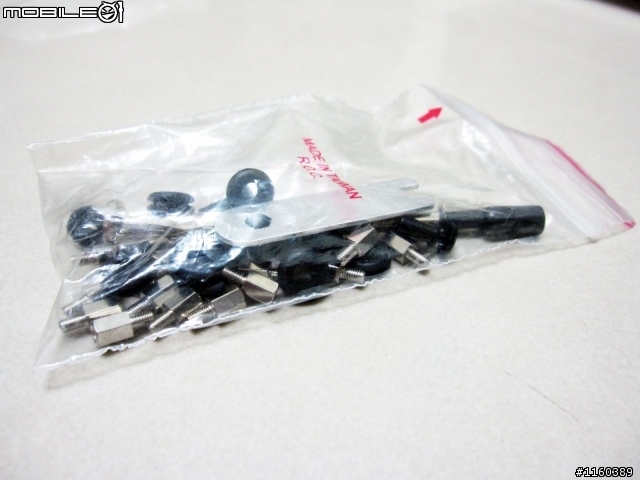

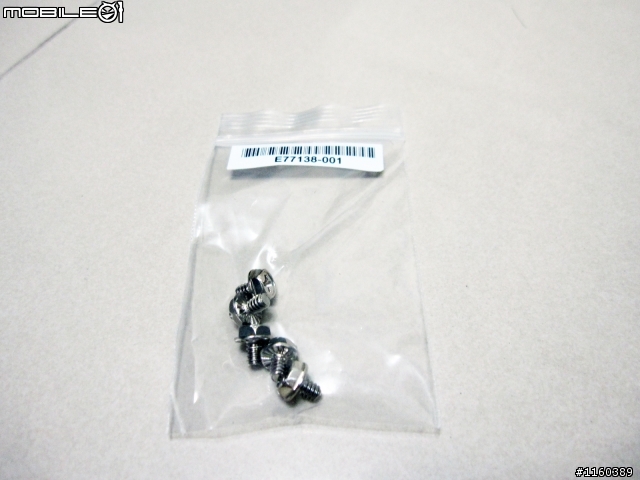

3.5固定座架，用的螺絲

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

鎖機殼內用的螺絲

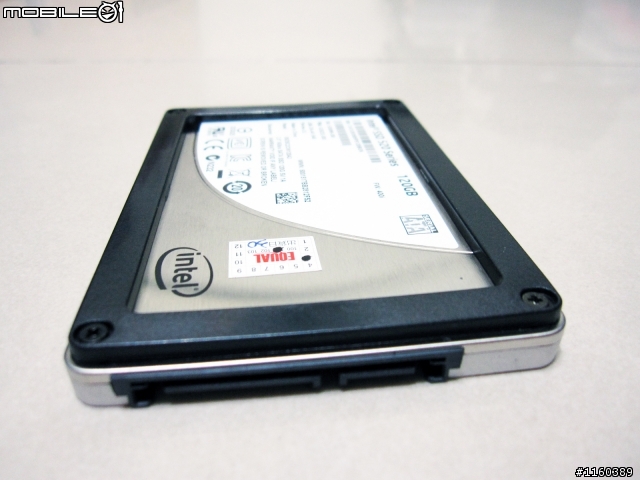

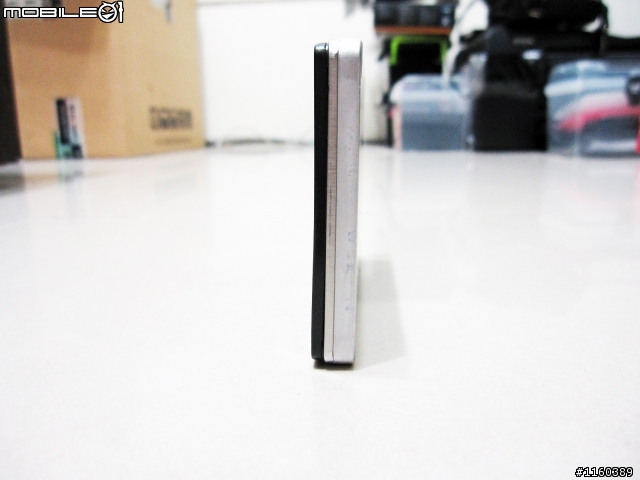

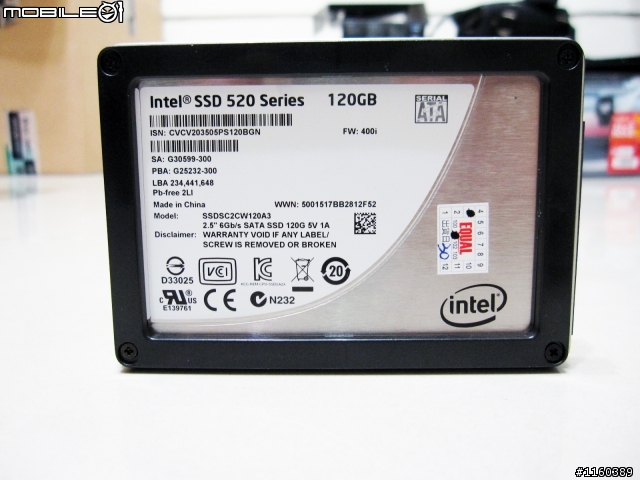

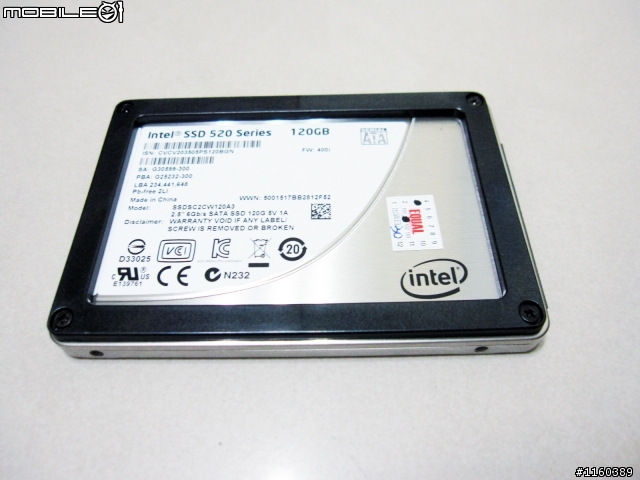

本體現身~小小又高貴

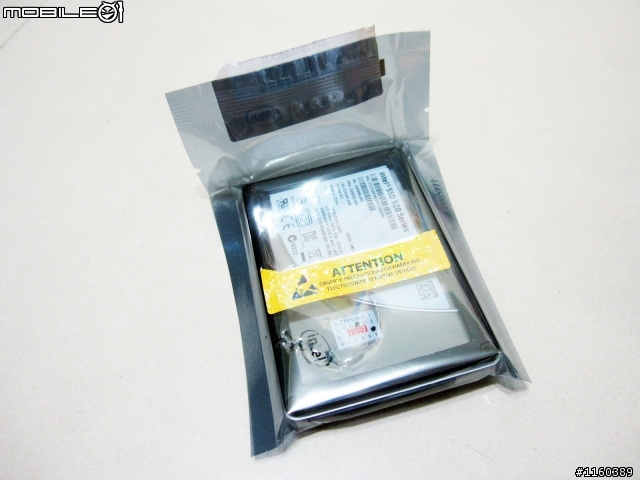

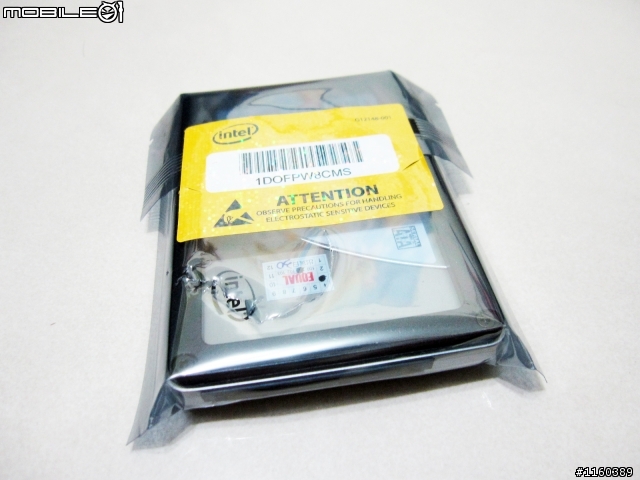

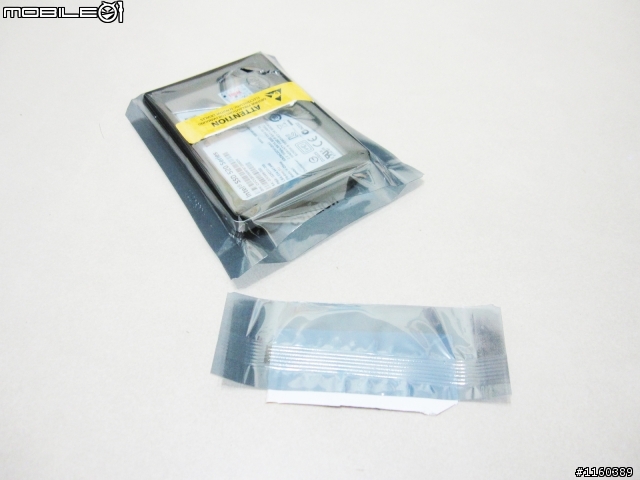

包裝內還有用防潮包~不錯! 非常用心阿

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

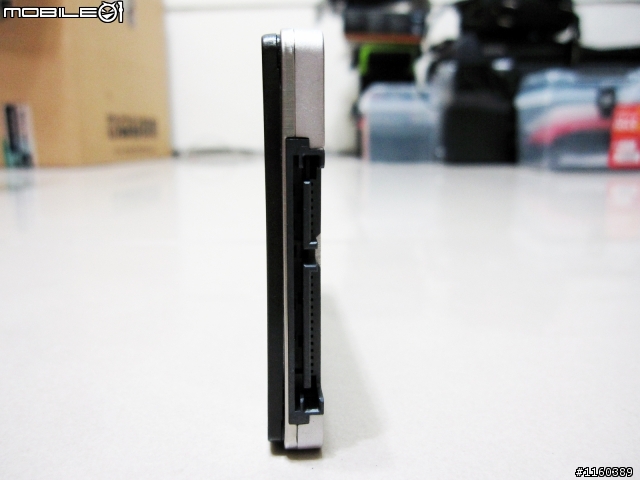

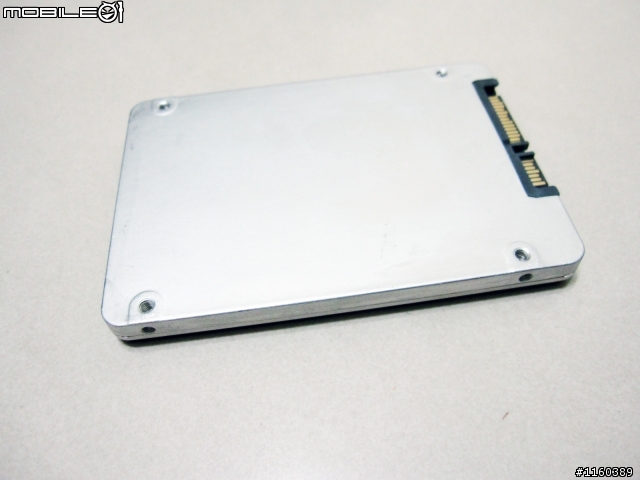

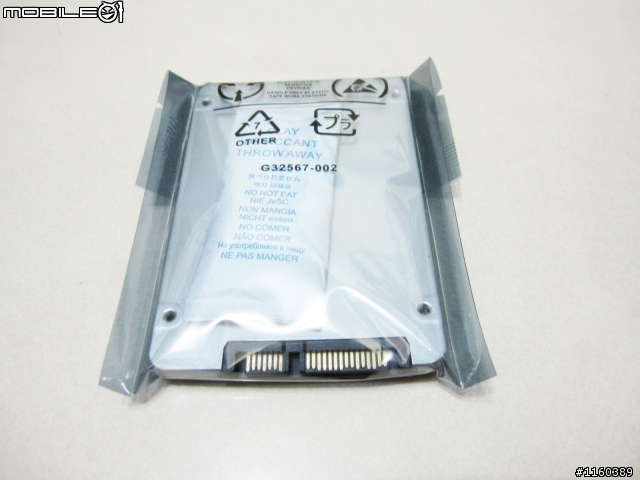

也小心翼翼的取出來看看吧

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

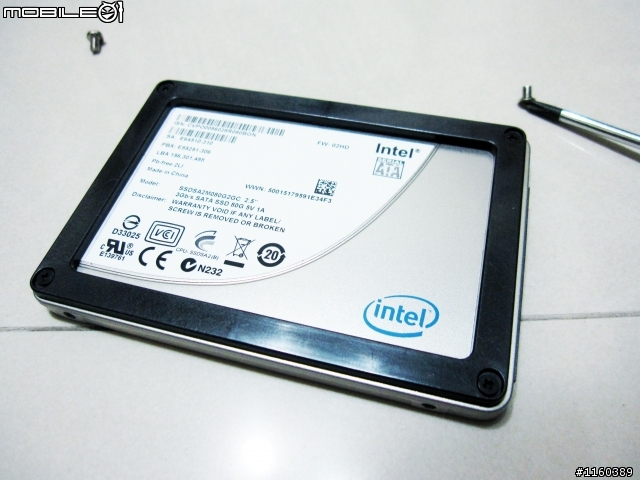

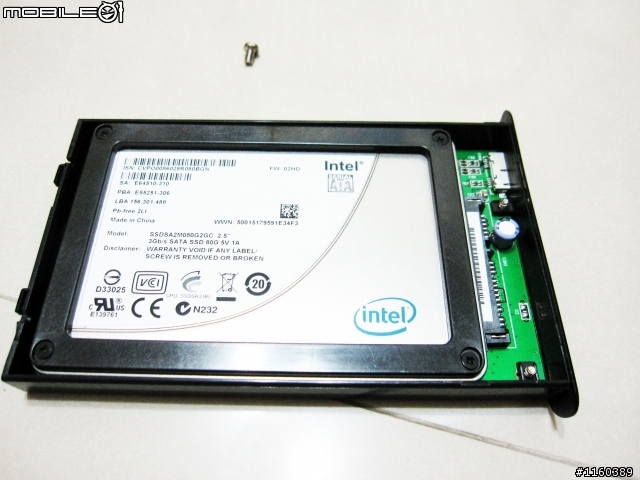

外觀看起來跟 Intel SSD X25-M G2 80GB 都差不多...

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

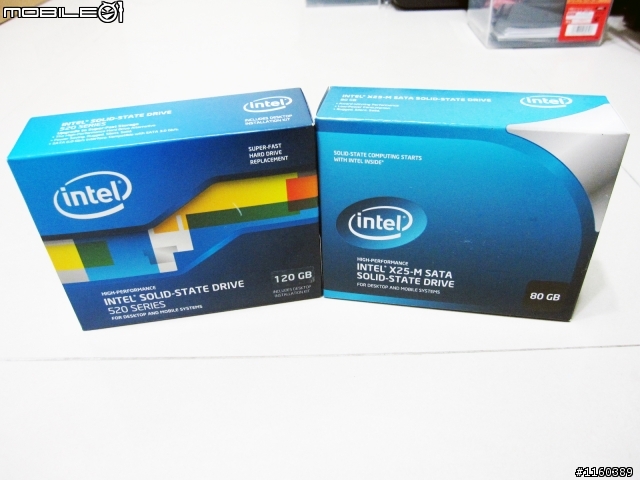

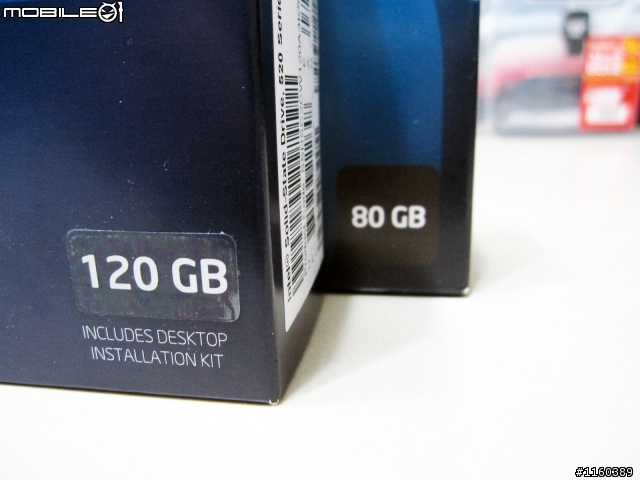

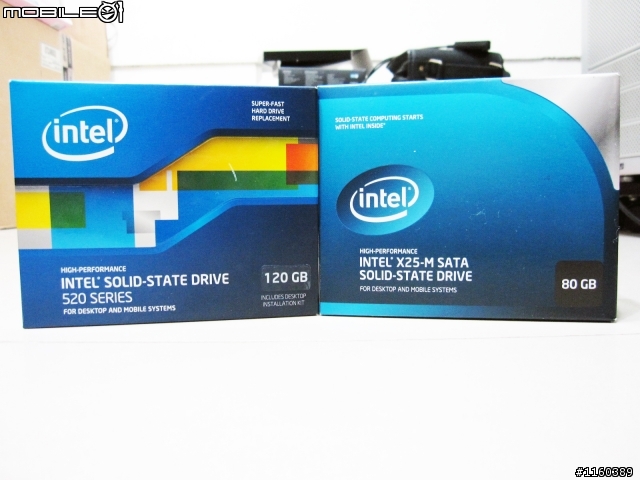

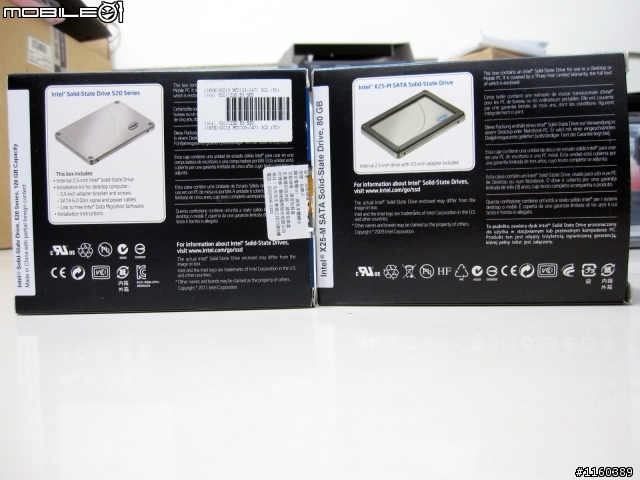

最後SSD開箱外觀包裝對照，Intel SSD 520 120G 和 X25-M G2 80GB

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

圖還真多~常常一大篇~再來就是安裝與測試~這樣就沒摟!

作業系統: Microsoft Windows 7 旗艦版 64位元

硬體規格: AMD Phenom(tm) II X4 925 Processor 2.80

處理器:

主機板: 技嘉 MA-770T UD3 rev:1.0

記憶體: 創見 DDR3 4G *2 = 8G

顯示卡: 微星 ATI R4890 OC

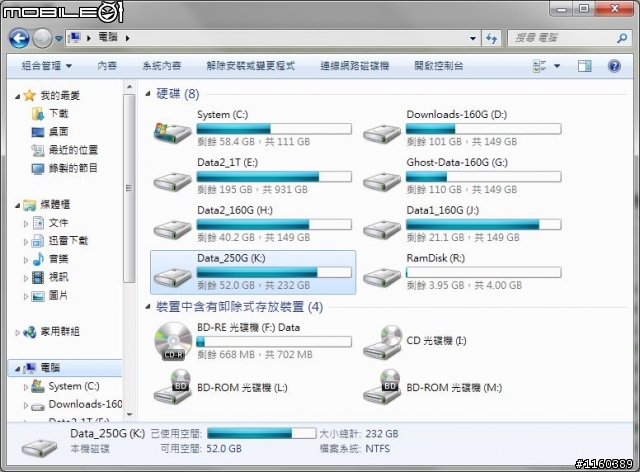

硬碟:

傳統硬碟WD 160G *4
WD 250G
WD 1T

固態硬碟Intel SSD 520 120GB

總共7顆硬碟

安裝過程照片

開始安裝固態硬碟

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

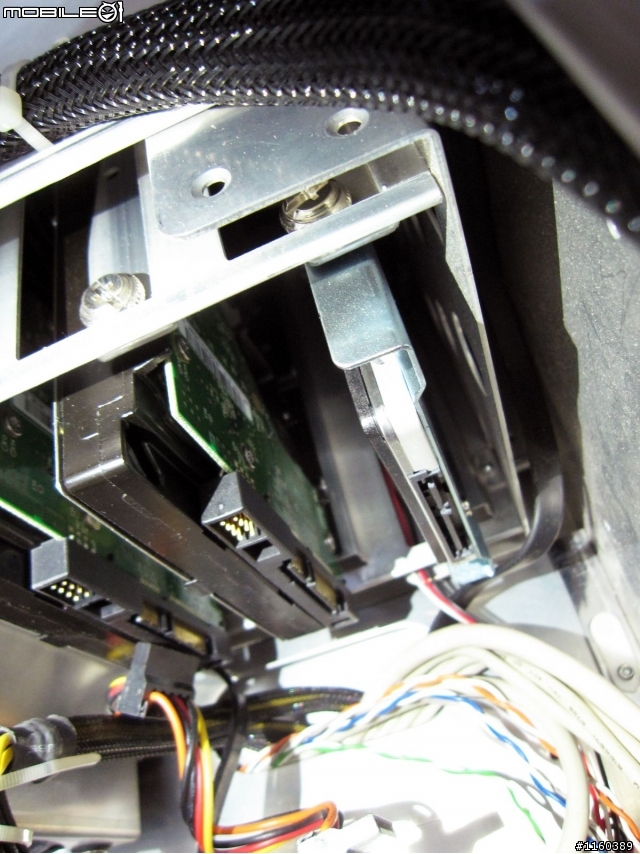

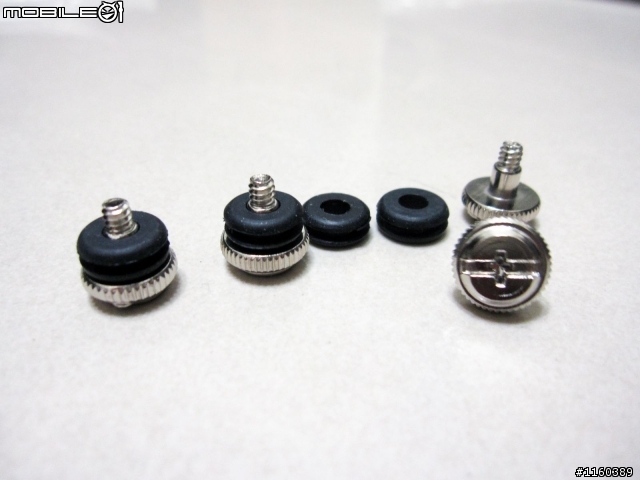

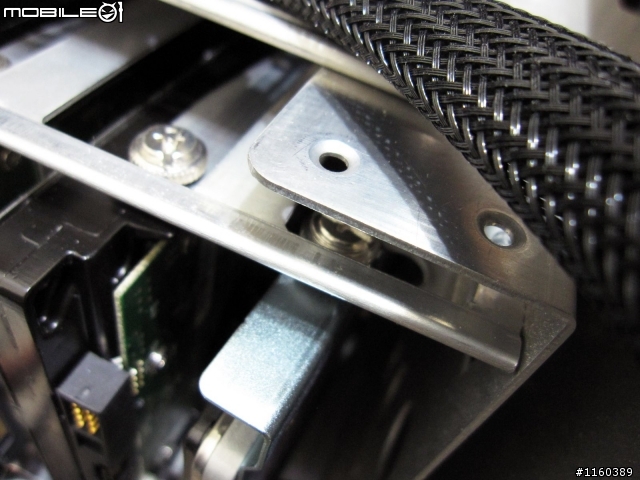

螺絲架柱

塞進硬碟架卡住...

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

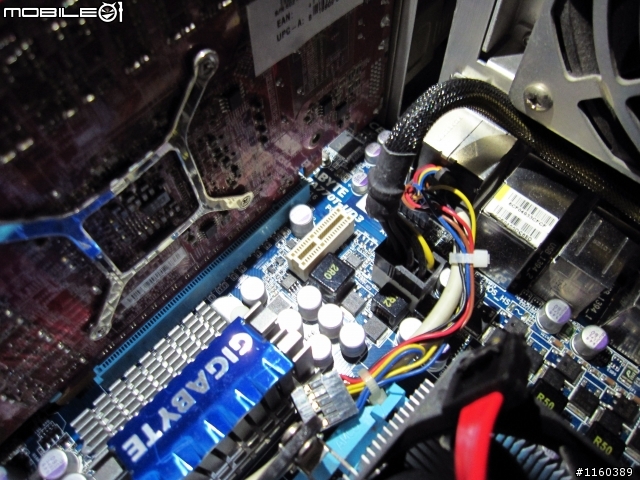

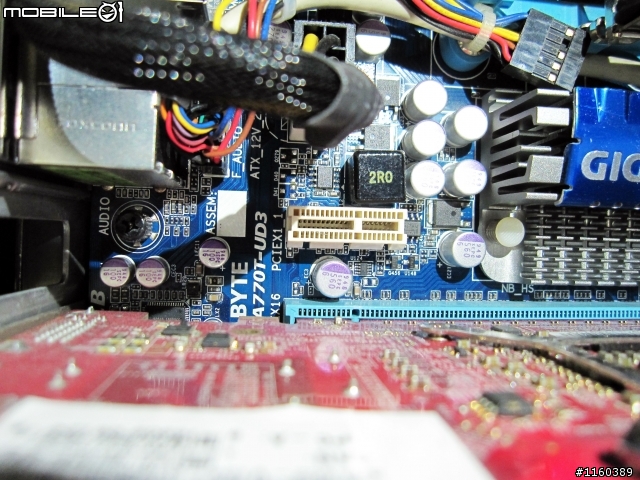

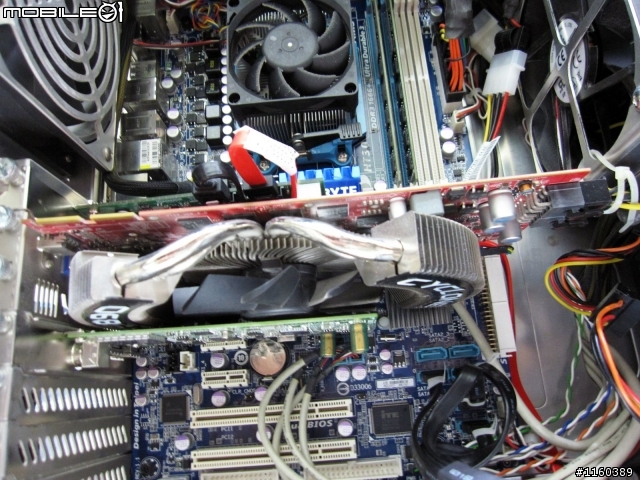

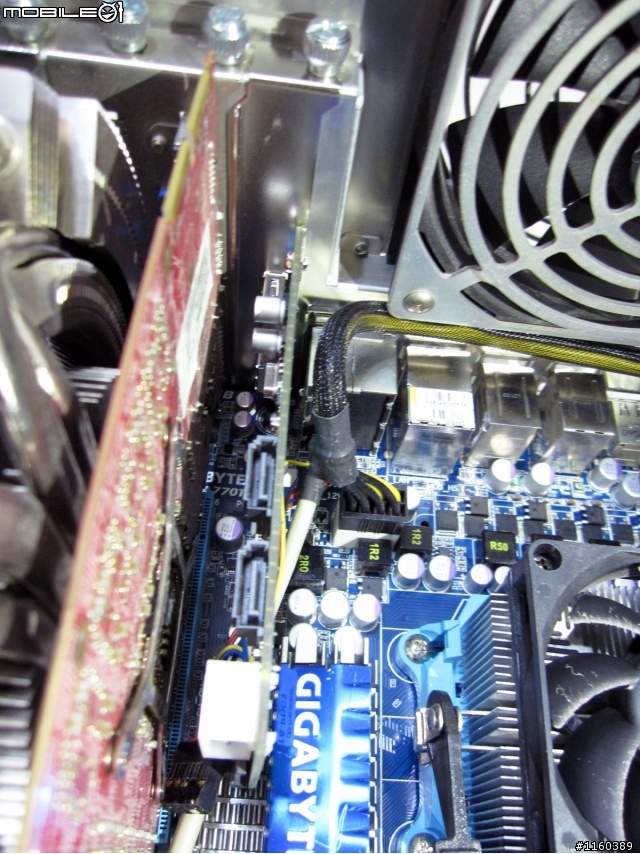

把創建 TS-PDC3卡，插到顯示卡上方，板子有四個PCI-E 1x

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

其中一槽被顯卡給用掉!

顯卡風扇下方，就給電視擷取卡使用，就剩下一個 1x

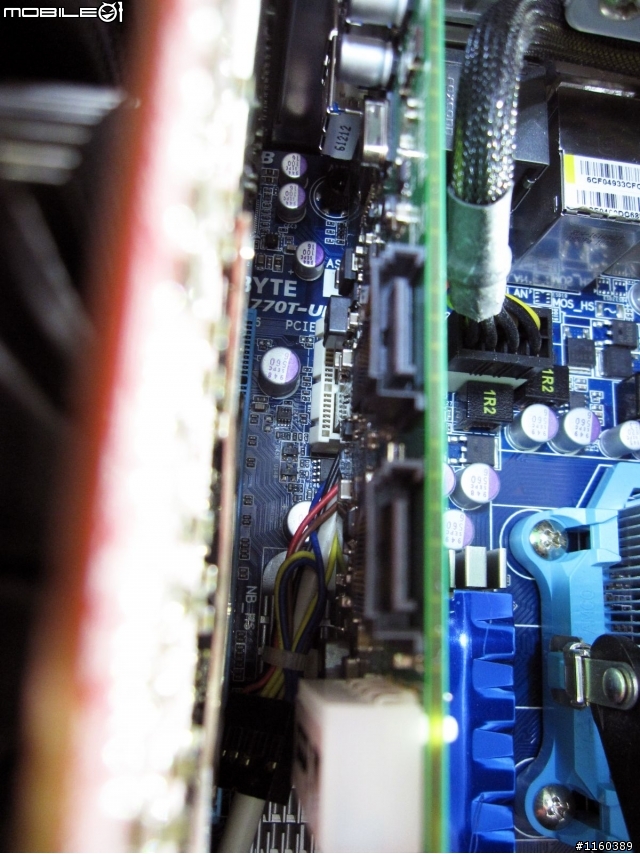

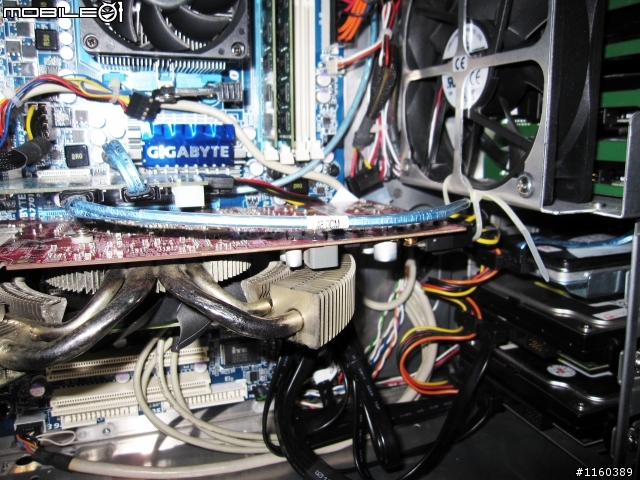

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

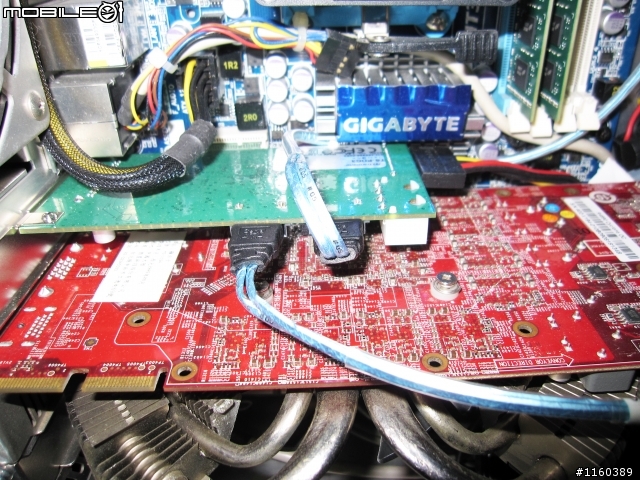

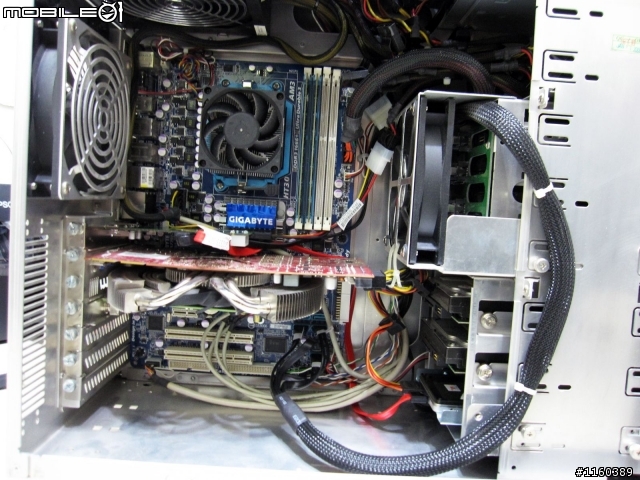

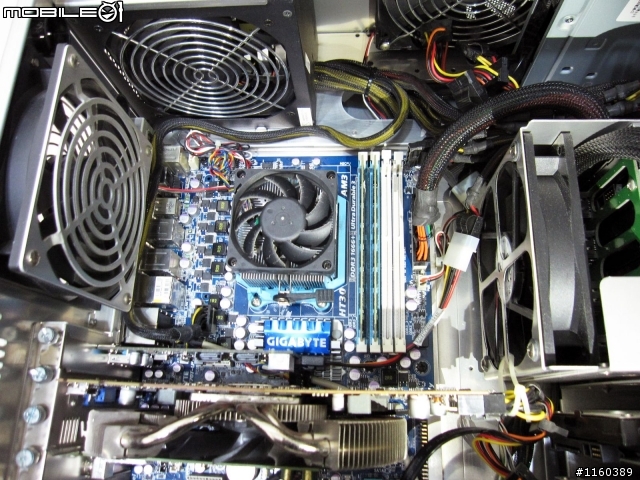

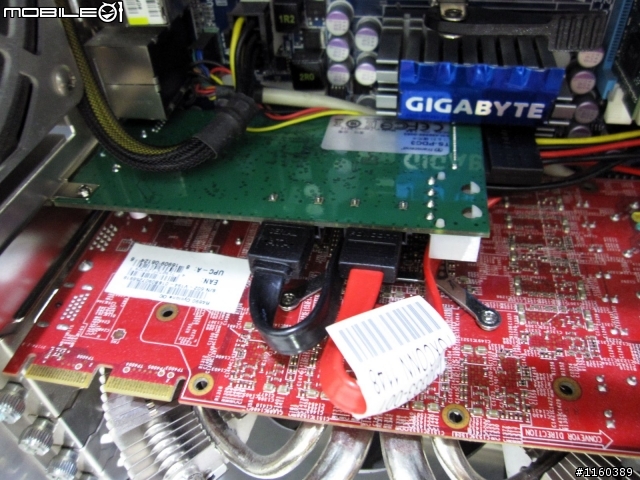

插上卡後呈現

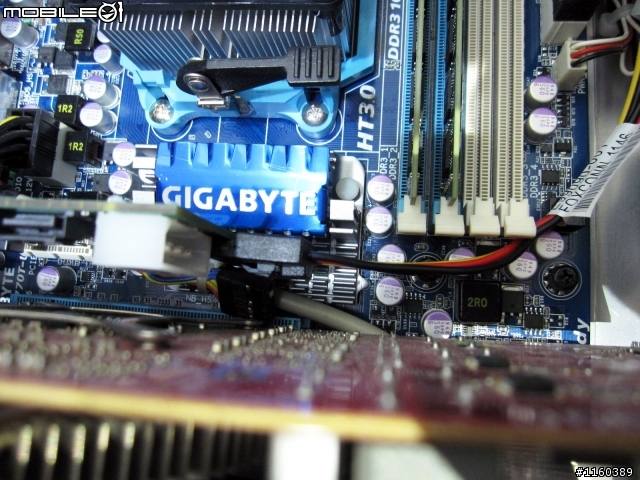

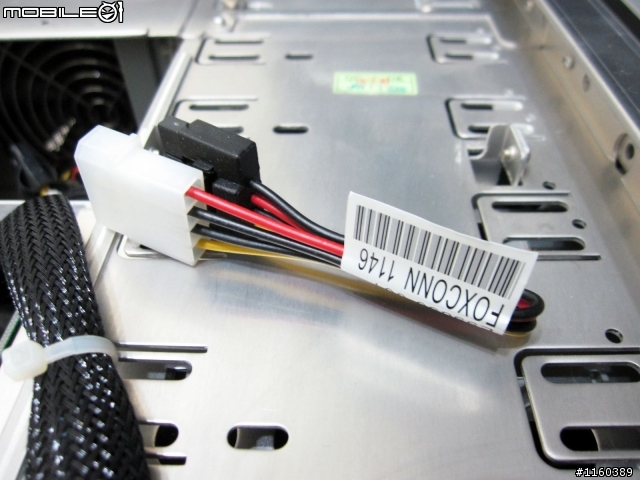

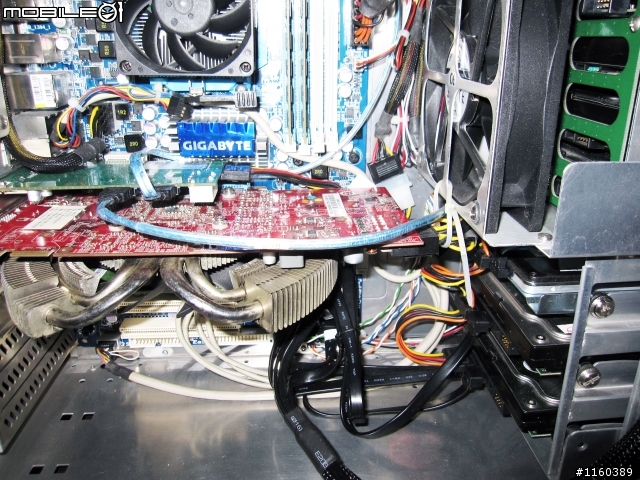

由於要機殼內線路，盡量算到看不到，主機板區塊要乾淨空曠，散熱方便對流

只透過加上轉接線來加長一點點

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

這標字，在希捷硬碟IDE也有用這家

看起來品質錯~連電源固定卡榫都有做

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

記憶體 8G 感覺不夠，過陣子，再擴充2條8G，5000元，總湊24G

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

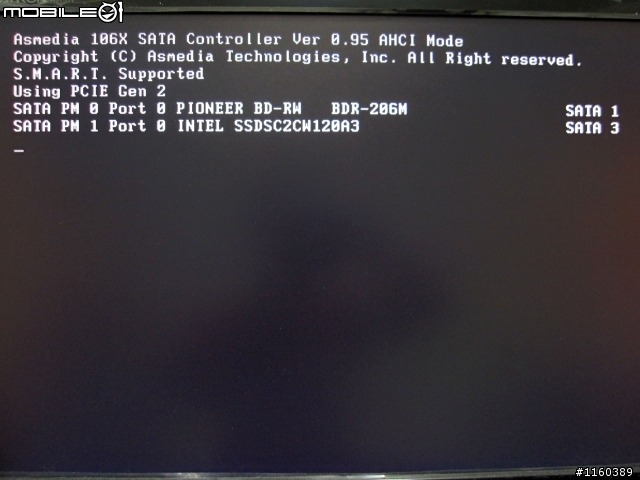

SATA3，左邊黑色是藍光燒錄機(日製)先鋒-BDR-206MBK-

右邊則是主系統碟 Intel SSD 520 120GB

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

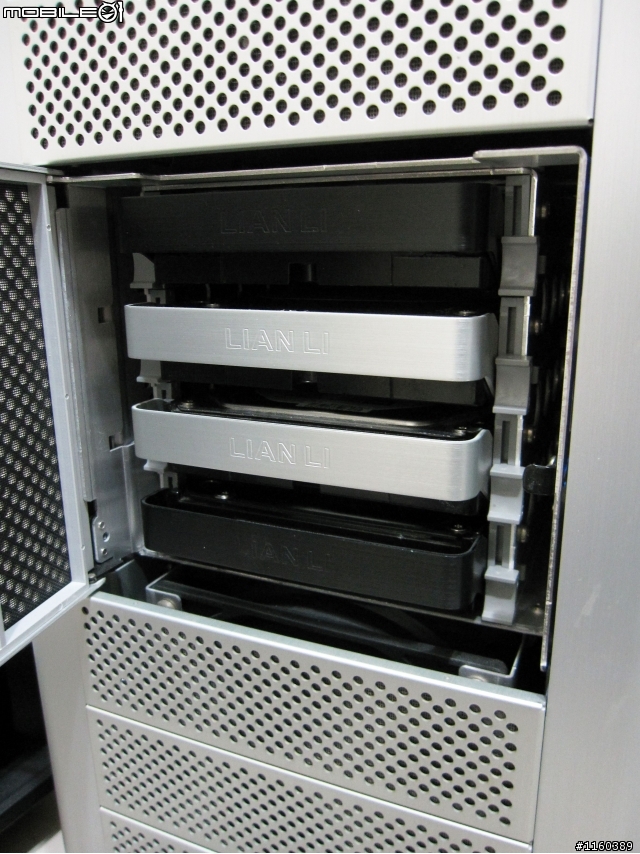

四顆傳統硬碟

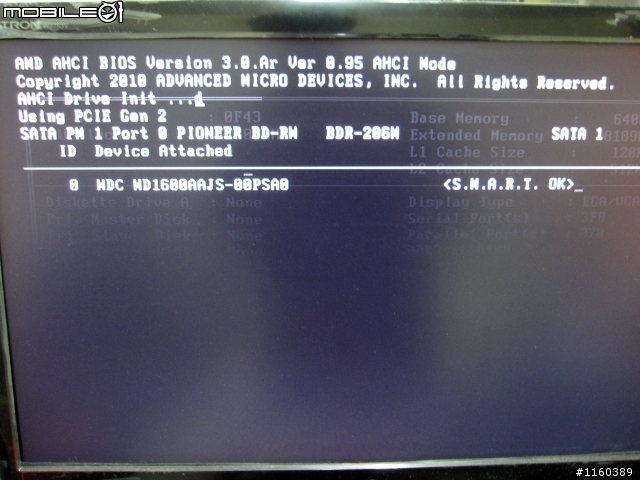

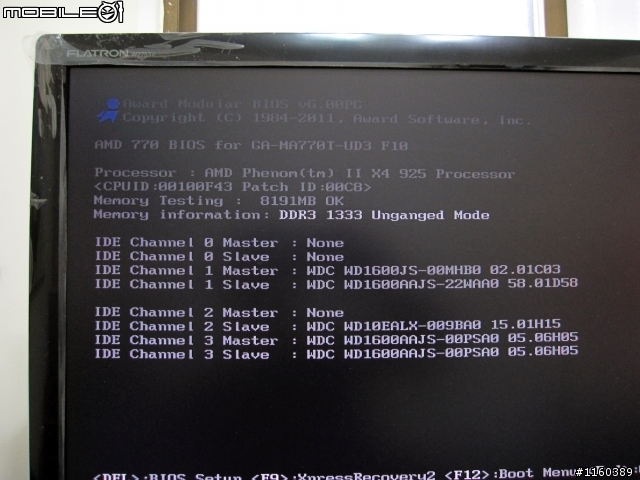

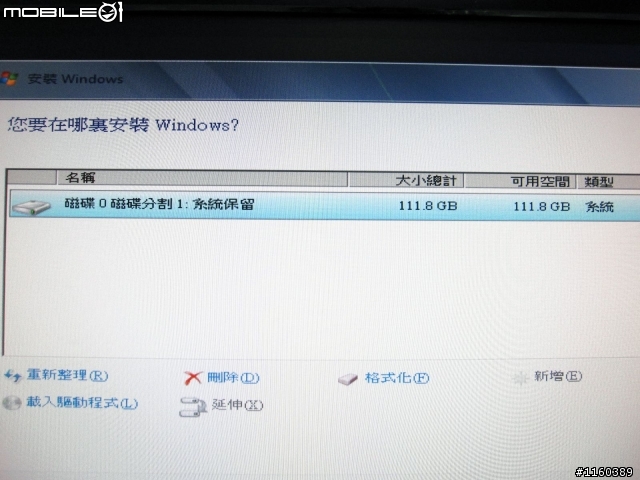

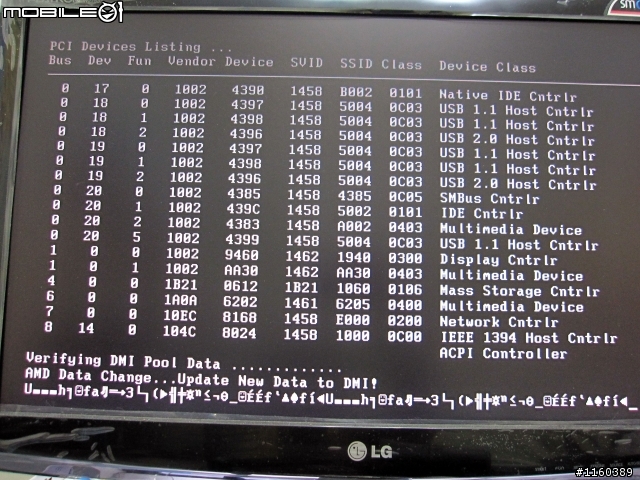

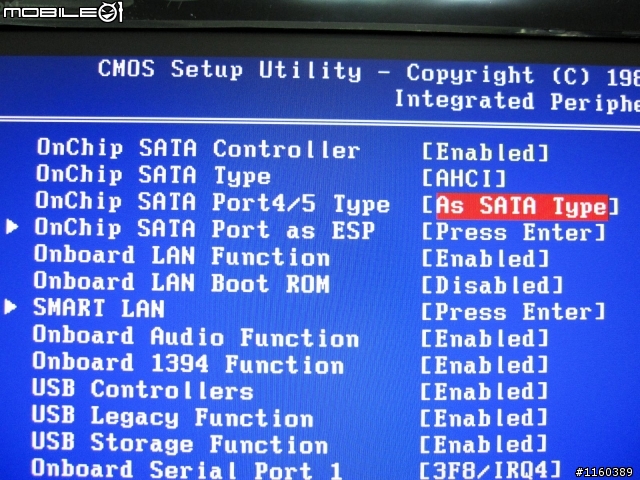

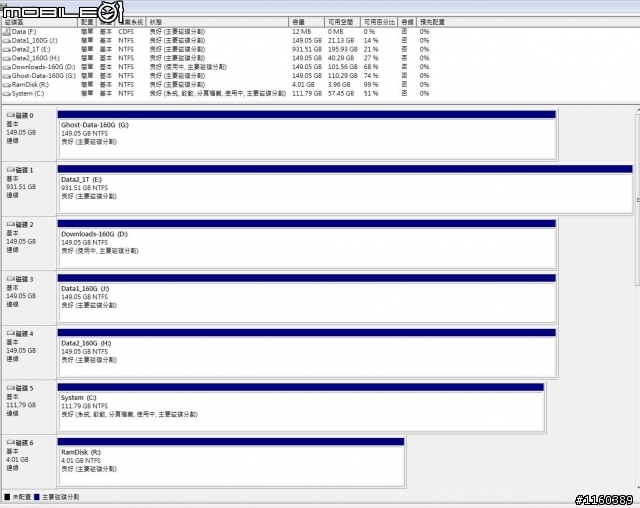

開機和安裝狀態

安裝系統時，大概花了13秒...完成系統

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

測試篇!

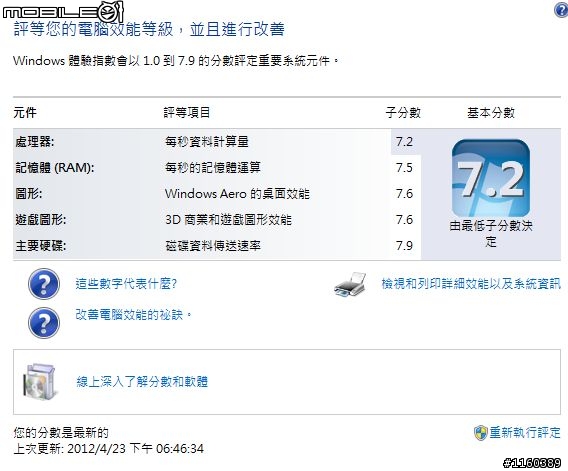

換上SSD，變成CPU變弱拉~哈

看用超頻，超看看XD

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

硬碟

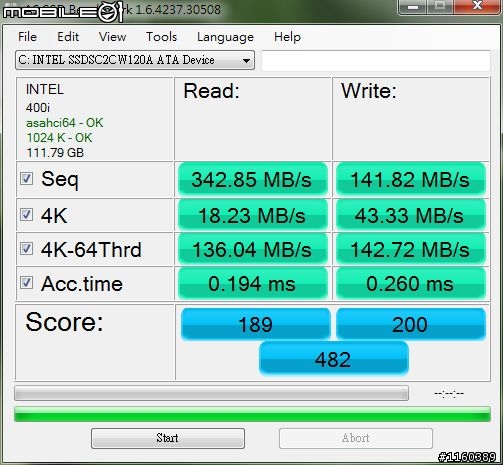

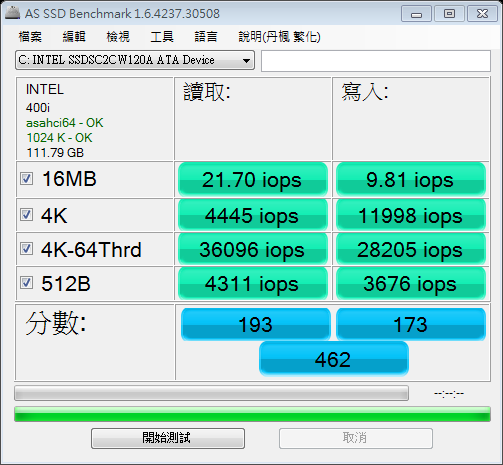

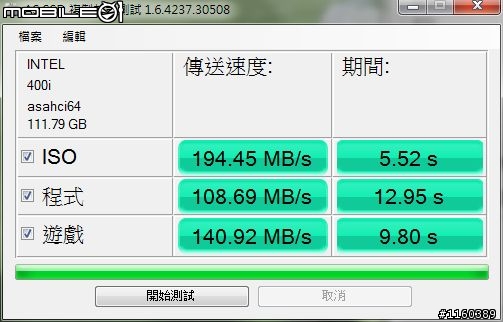

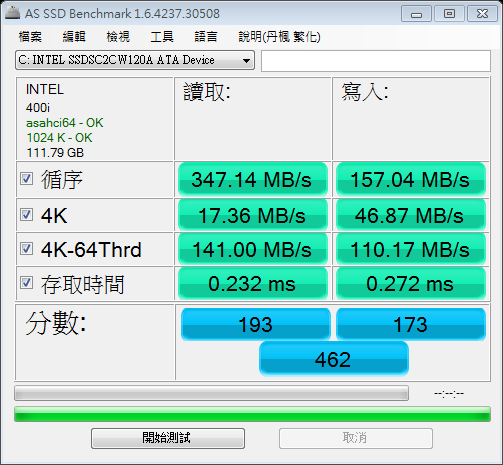

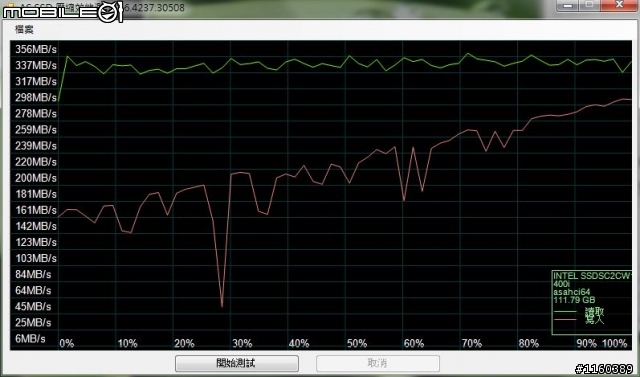

As SSD Benchmark 測試

整體測試

MB/s

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

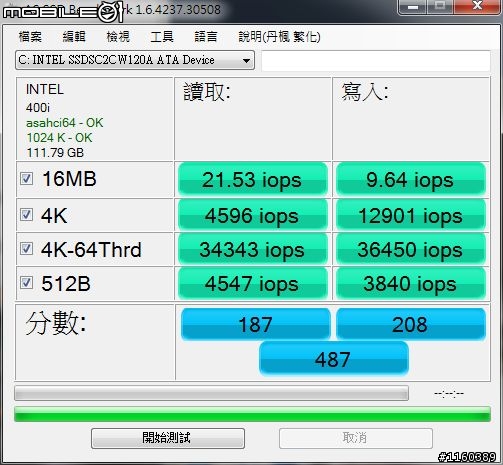

iops

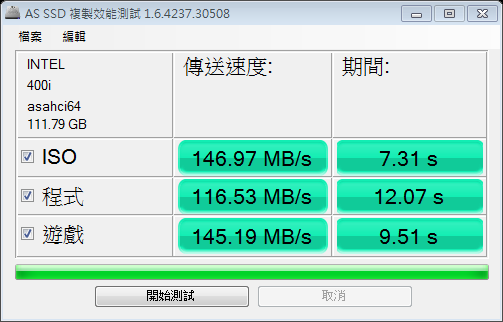

複製效能測試

壓縮測試效能

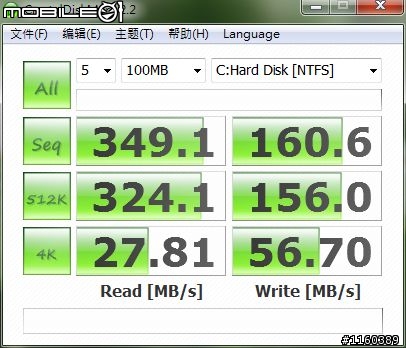

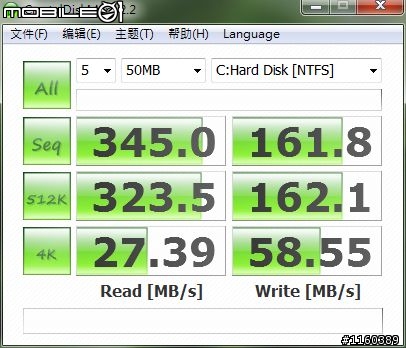

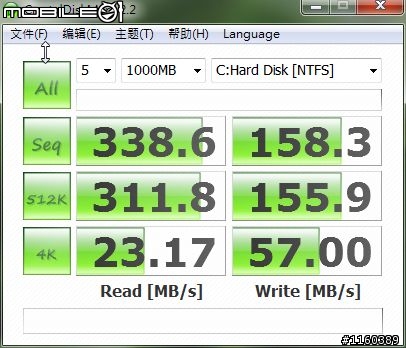

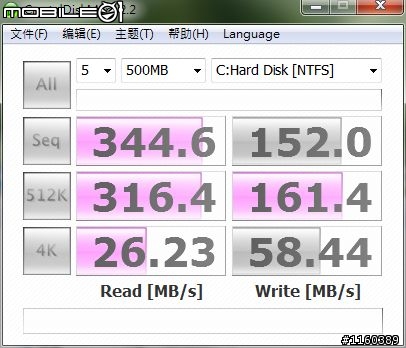

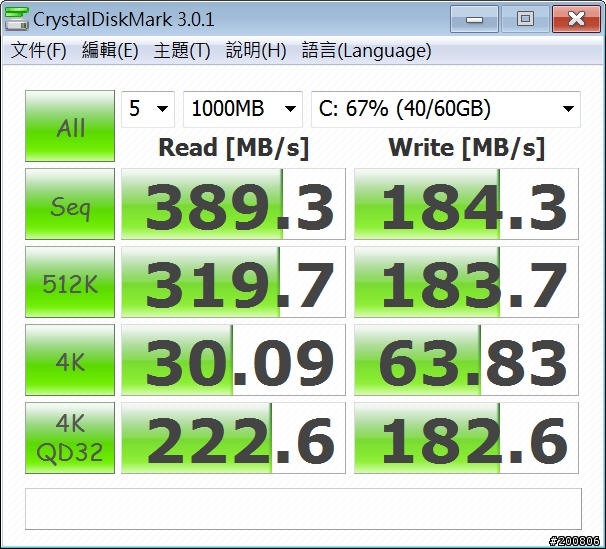

CrystalDiskMark 測試

50MB

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

100MB

500MB

1000MB

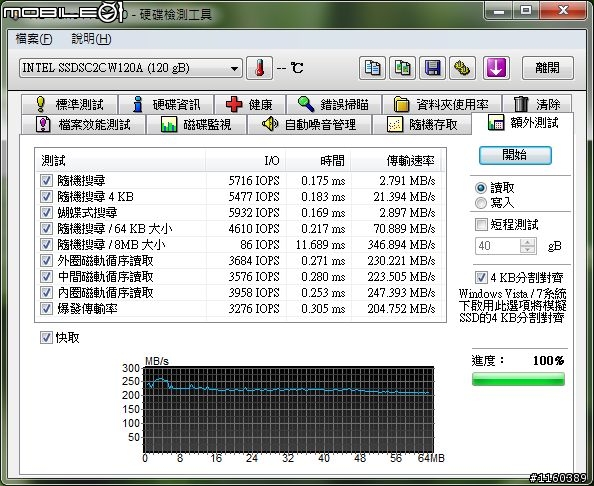

HD Tune Pro 測試

SSD資訊

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

額外測試

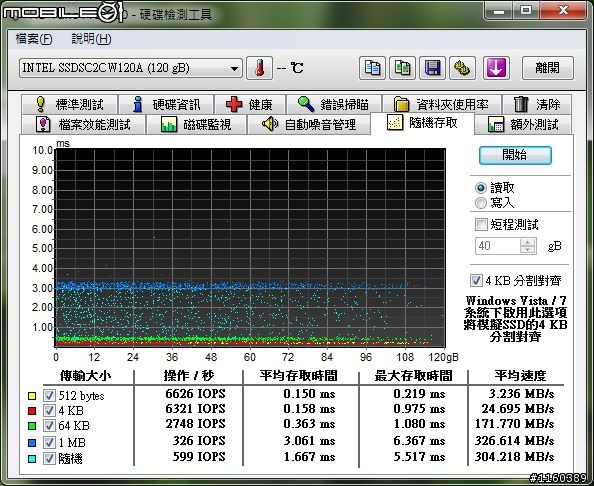

隨機存取測試

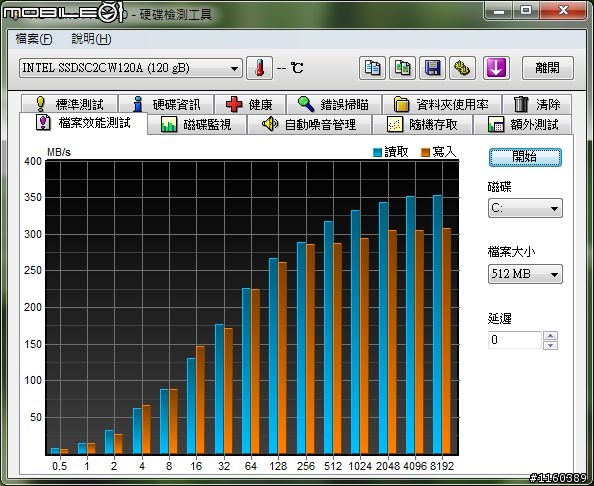

檔案效能測試 512MB

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

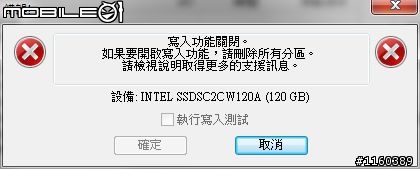

以上兩個-測試寫入，沒有開啟....可能再研究!!

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

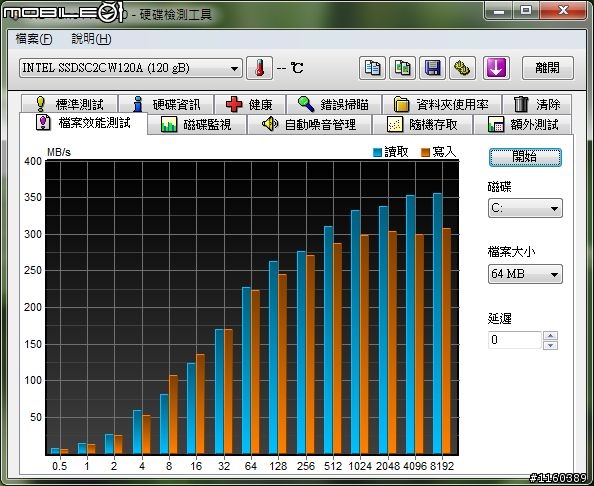

檔案效能測試 64MB

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

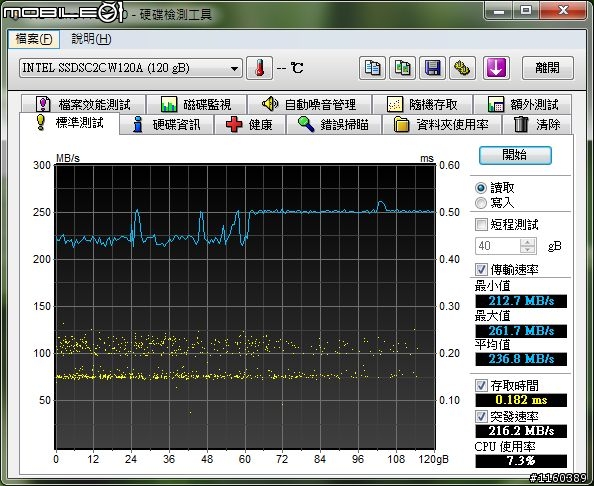

標準測試

測試傳輸狀態!

檔案都在傳統硬碟部分.... 所有硬碟都是 WD 160GB~1TB

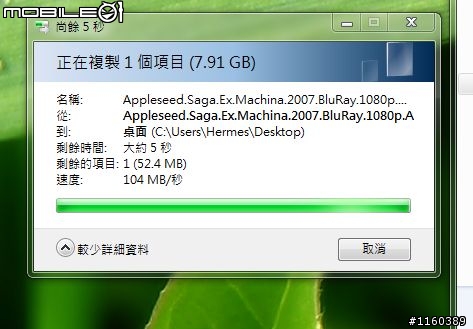

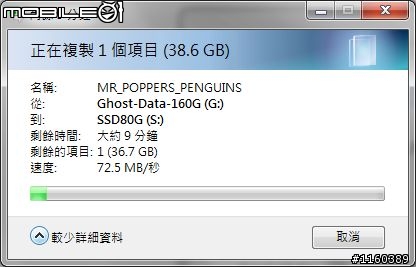

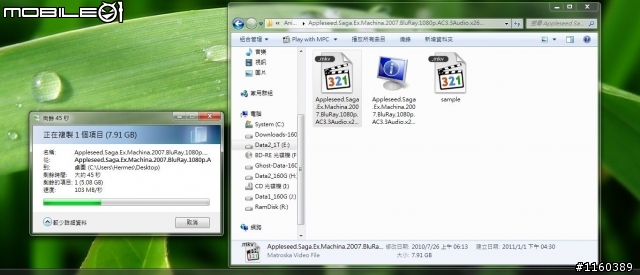

蘋果核戰 8G檔案

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

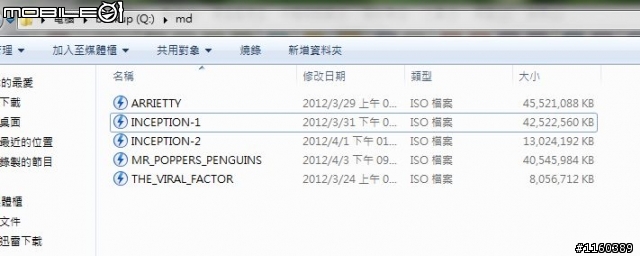

以藍光檔案，25GB和40GB

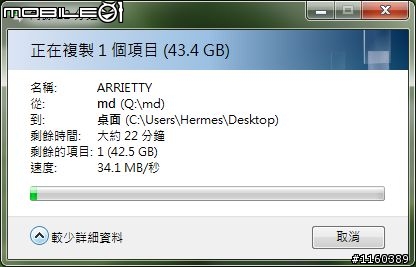

外接USB 2.0 傳輸線傳輸到C槽測試

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

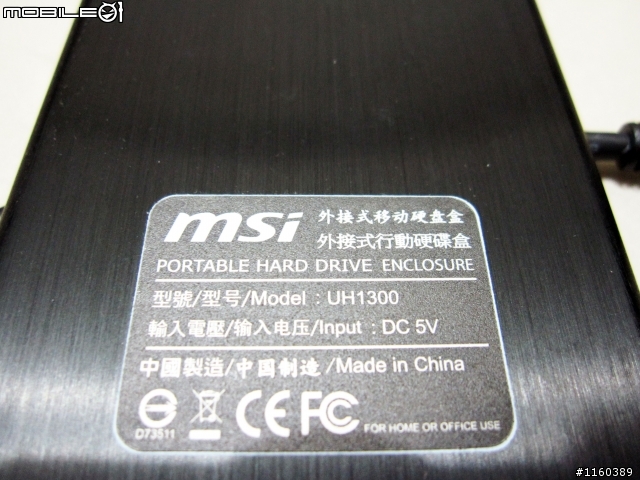

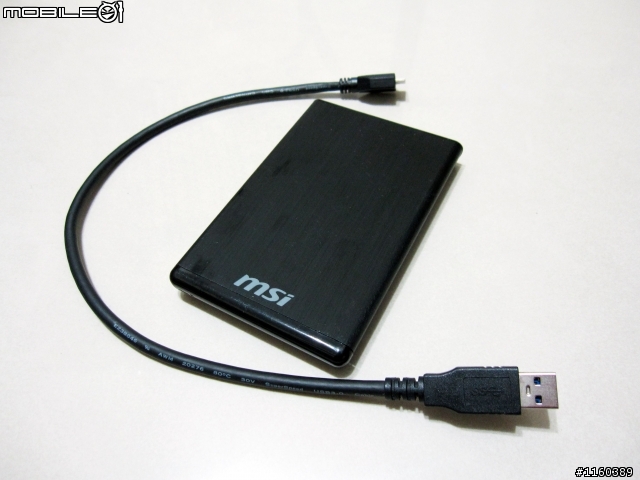

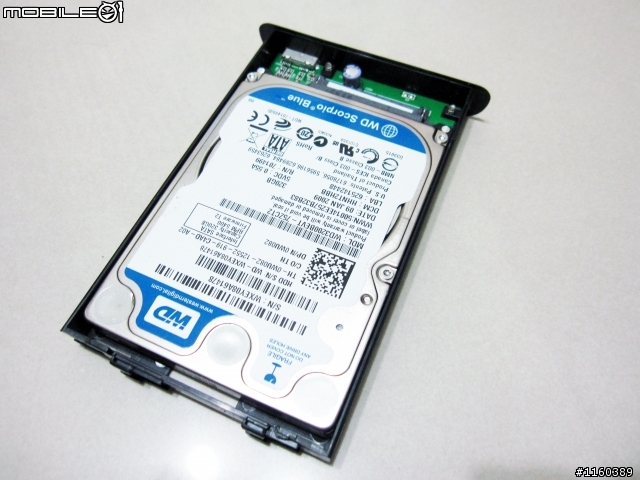

以下是隨身碟(原本是裝傳統硬碟，暫時裝SSD來測試)

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

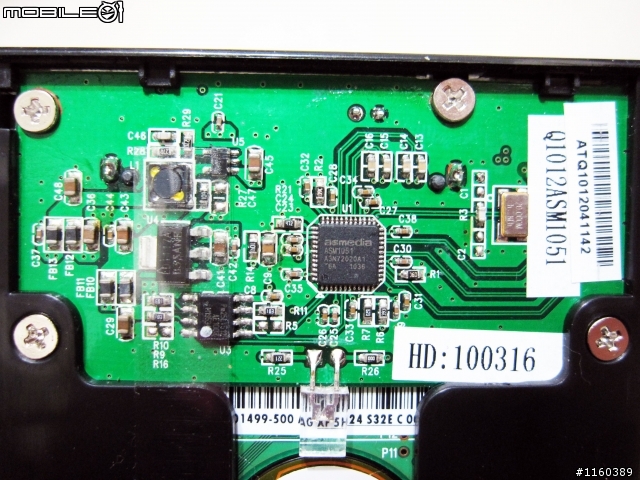

當初買是沒有注意~現在看後面是

SATA3晶片 ASM1051

剛好對應 SATA3晶片 ASM1061

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

由傳統硬碟160GB，透過外接USB 3.0 傳輸到Intel SSD X25-M G2 80GB 測試

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

裝置篇

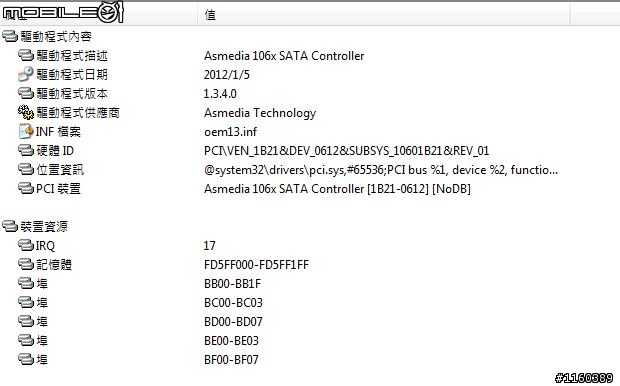

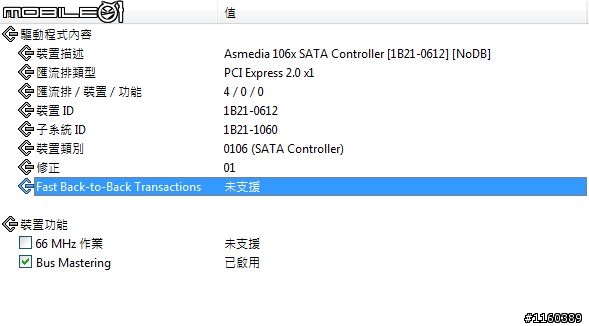

SATA-III - ASM1061 晶片&驅動

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

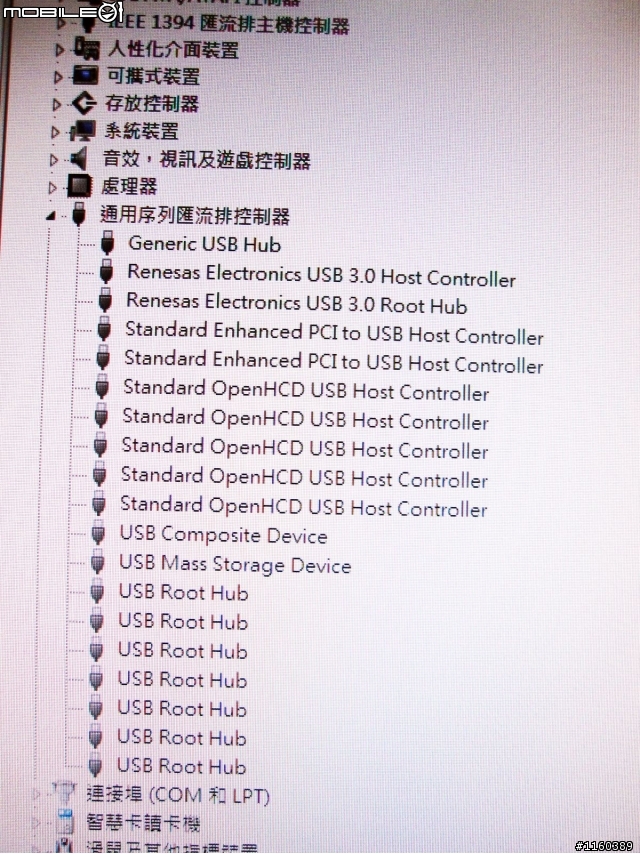

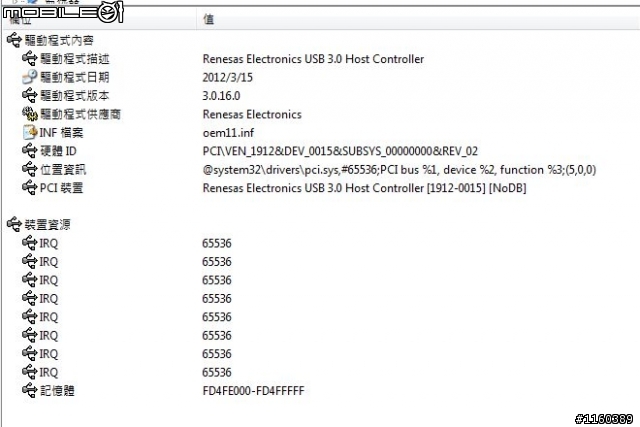

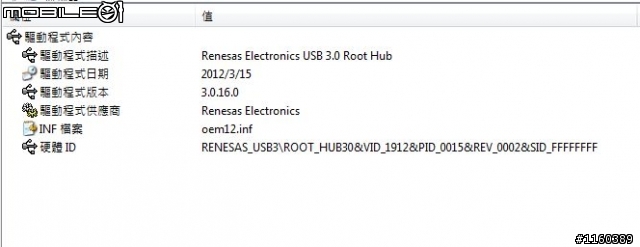

USB 3.0 - Nec 晶片&驅動

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

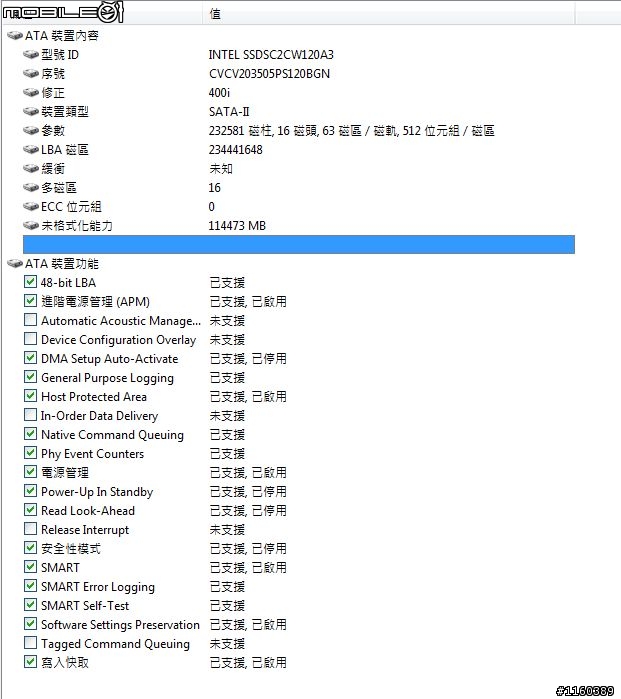

Intel SSD 520 120G

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

補充:

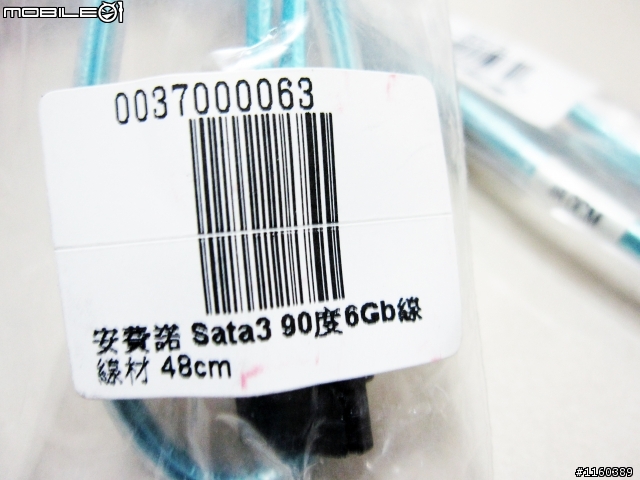

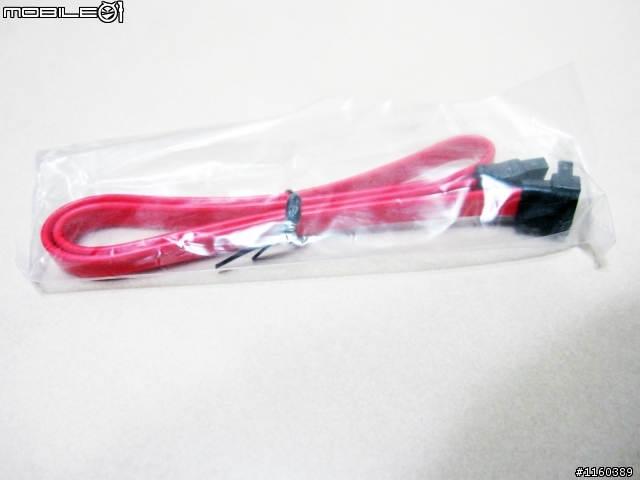

過一陣子已經買了 Amphenol 安費諾 SATA3 90度訊號線 (48公分)CBL-0206L

2條

原來的線材幾乎都是SATA2，所以換SATA3的會不會稍有提升...來用用看就知道!

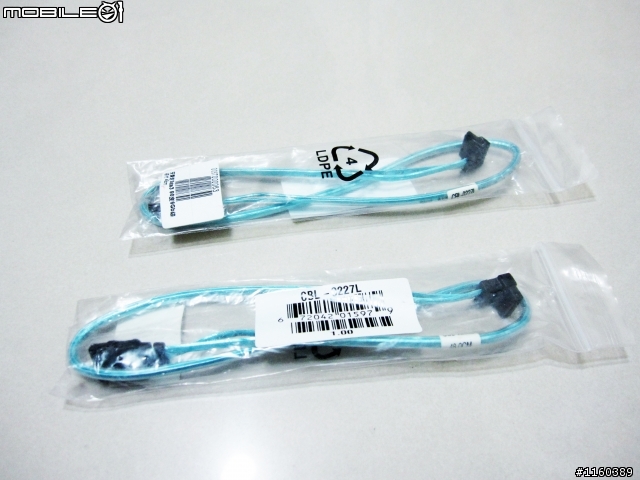

兩條包裝

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

一條100元，網路上也大概這價錢~算合理!

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

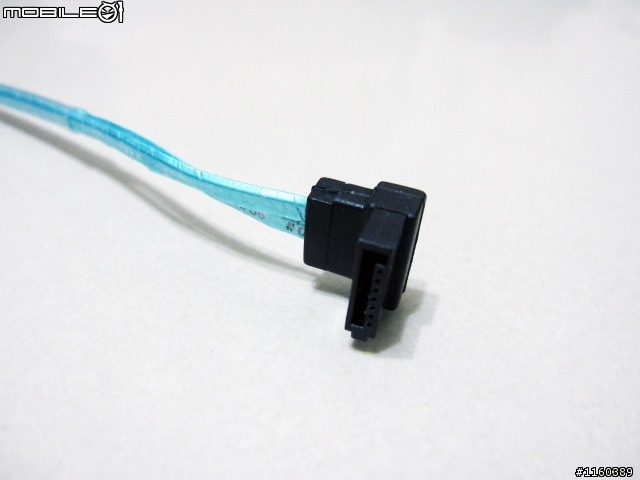

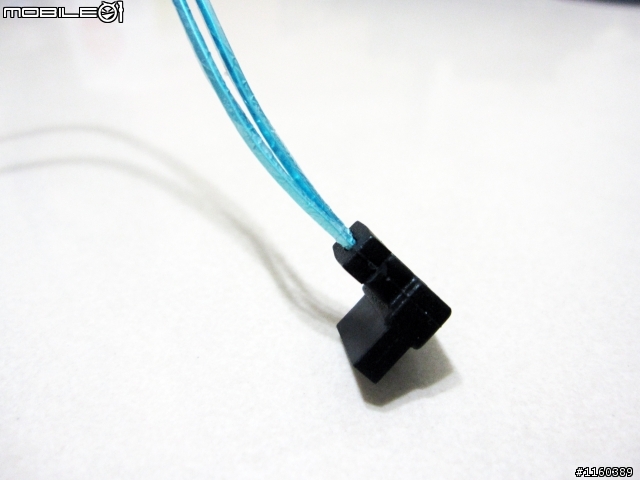

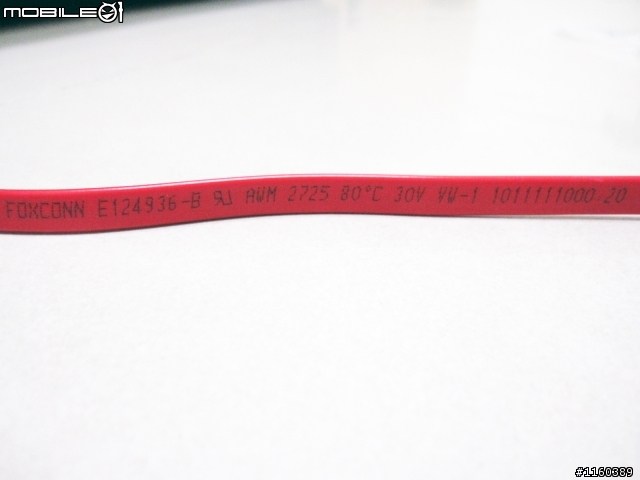

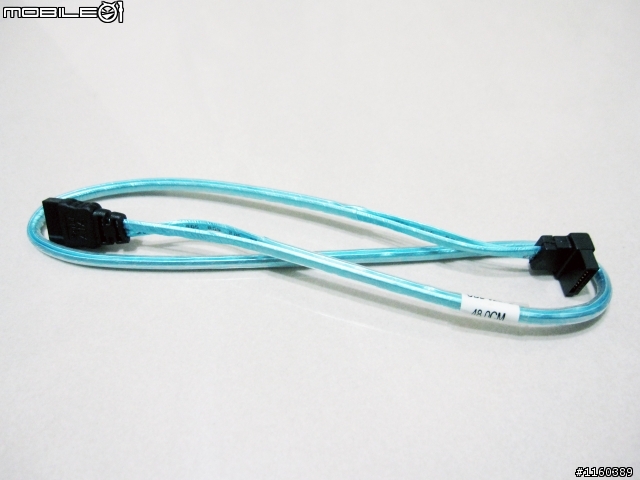

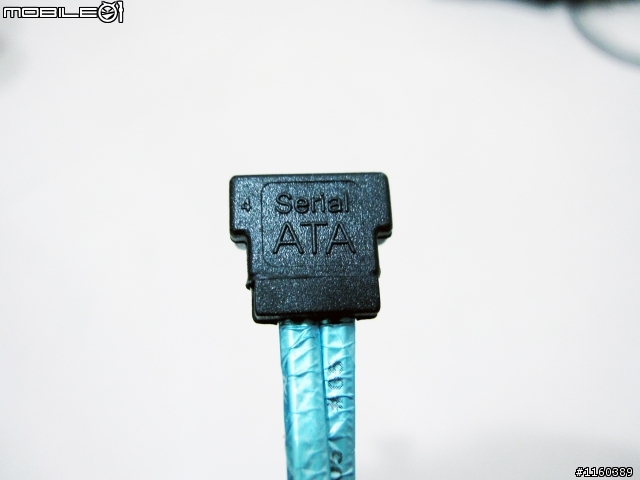

線才有2種~90度(照片這條)和180度(照片中一樣，但是一邊非轉角)

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

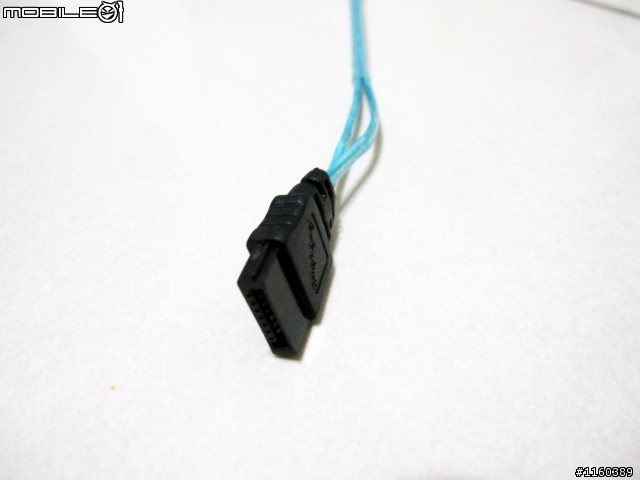

線材外觀

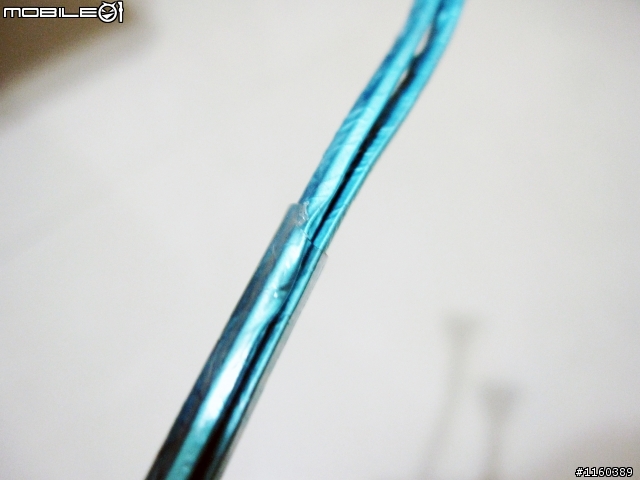

好線沒切平均-透明束線管

沒差可以用到還好

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

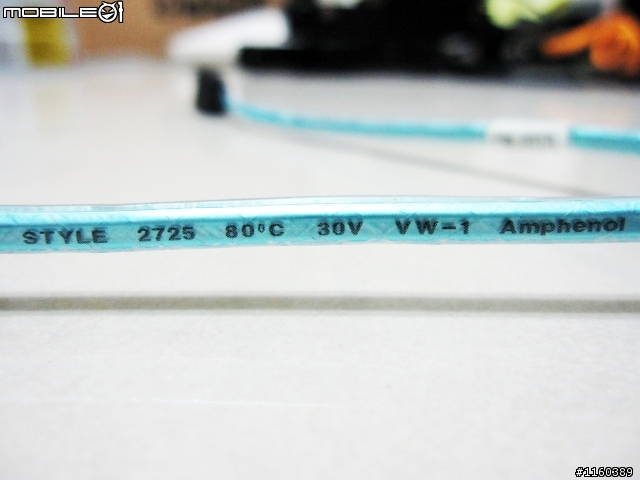

線材規格

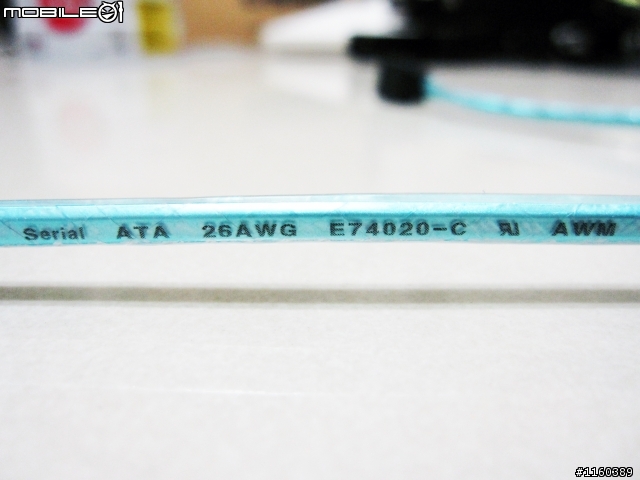

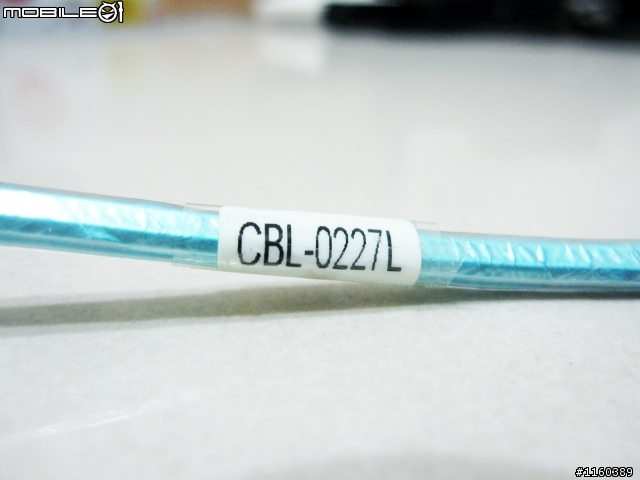

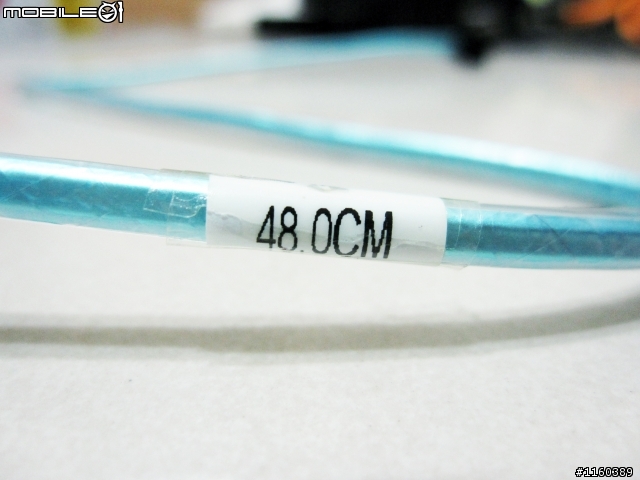

標籤

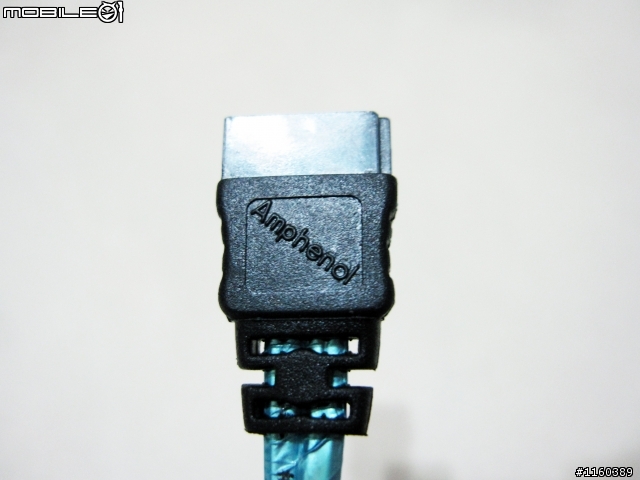

Amphenol 安費諾標誌

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

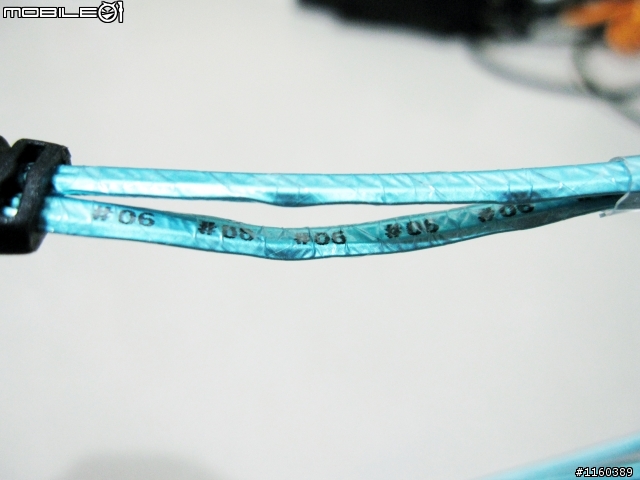

不知道這兩邊號是?

05和06，會是傳輸和接收之類線材不同....

上SATA3 下SATA2

差很多吧~細線~

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

安裝到主機換線吧....

發現線材的頭不太一樣~就沒拍!

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

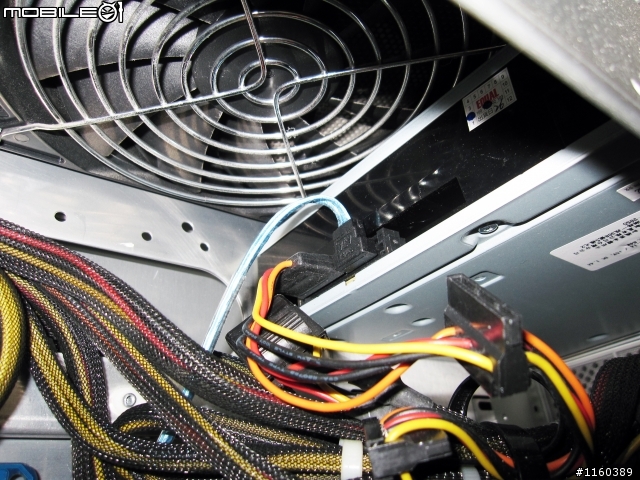

如光碟機，線變成要反過來接

[遲來的開箱]補充SATA3線 + 創見-PDC3 (USB3.0+SATA-III擴充卡) + Intel SSD 520 120GB

安裝完，來測試狀況

下面是裝SATA3線...數值稍微好些~但總分降很多?

好奇怪 orz

但部分數值比原先上面的好很多

不過至數值看看就好~實際上使用沒什麼感覺!

.
