一般人是買不到零件的

樓主應該是業內人士

lmitmih

lmitmih
個人積分：26分
文章編號：52874844

26分

62樓

2014-10-28 23:37

滿屌的,特別的是工具還都是陽春型,想必樓主應該是有經驗人士

因為這樣做風險超高,顆粒datasheet都有註明溫度曲線供產線上件時設定/監控用

樓主只是先拖錫然後用熱風槍回的幾下

溫度沒控制好的話有時候會搞掛顆粒...

eddie_chang

eddie_chang
個人積分：8分
文章編號：52874950

8分

63樓

2014-10-28 23:44

焊這風險也太大了
萬一不小心銅箔翹起來或是斷掉
光是用ok線飛線就飛到天昏地暗了
還是買2顆成品來做raid比較穩一點
小弟對你真是萬分的佩服

GPS再度讓我的人生有了色彩

gl5900as

gl5900as
個人積分：104分
文章編號：52875205

104分

樓主

2014-10-29 0:01

過時的H wrote:
另外主樓的圖3圖4是...(恕刪)

自己用編程器座 + USB手指套料板弄的清空架，查FLASH用

autocar

autocar
個人積分：88分
文章編號：52875754

88分

65樓

2014-10-29 0:49

拜服..!!!

gl5900as wrote:
自己焊芯片組裝的51...(恕刪)

REDL

REDL
個人積分：29分
文章編號：52876187

29分

66樓

2014-10-29 1:48

海魚牌什麼的也太強

不過這樣不會有版權問題嗎

過時的H

過時的H
個人積分：29分
文章編號：52876296

29分

67樓

2014-10-29 2:08

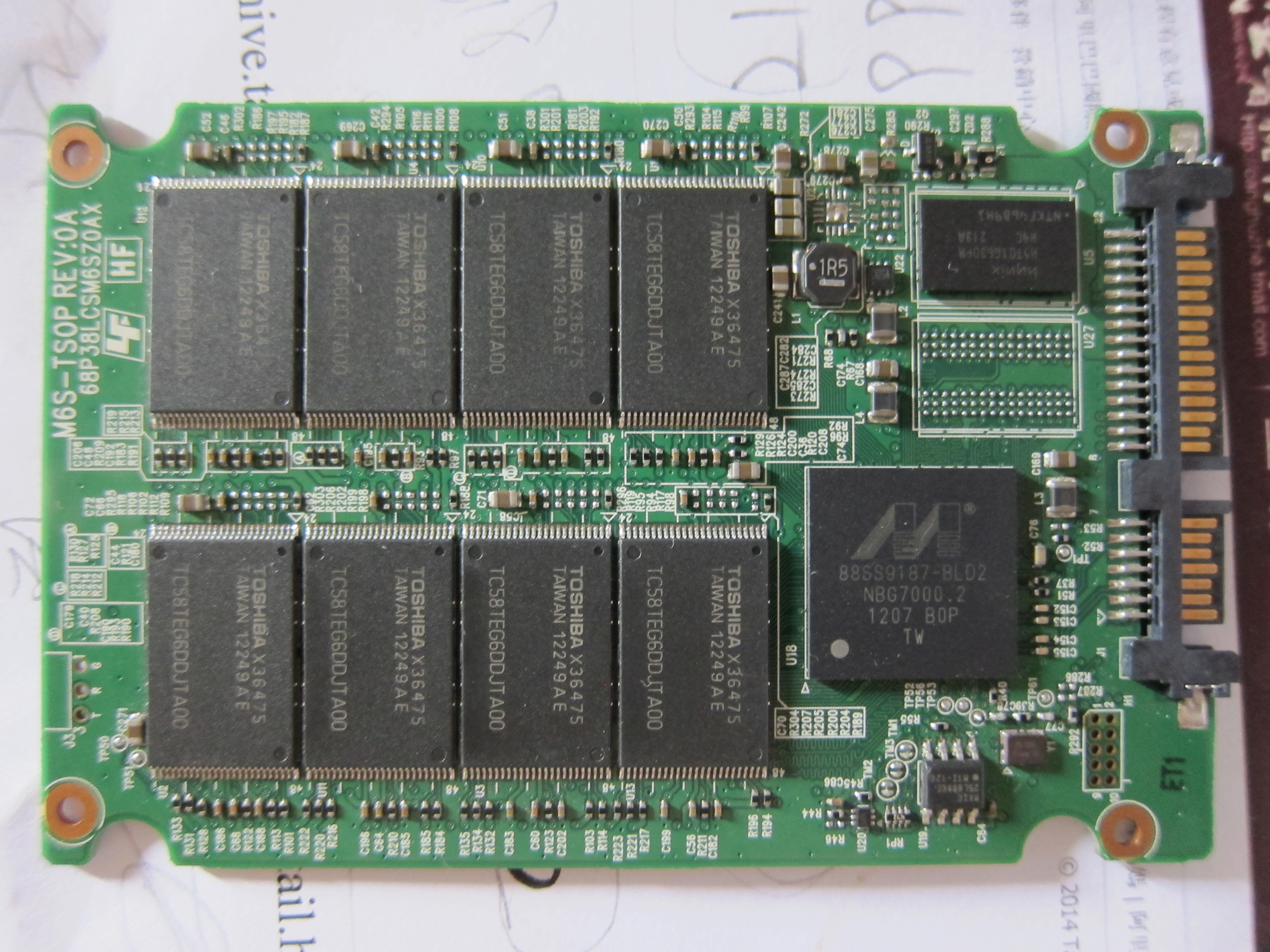

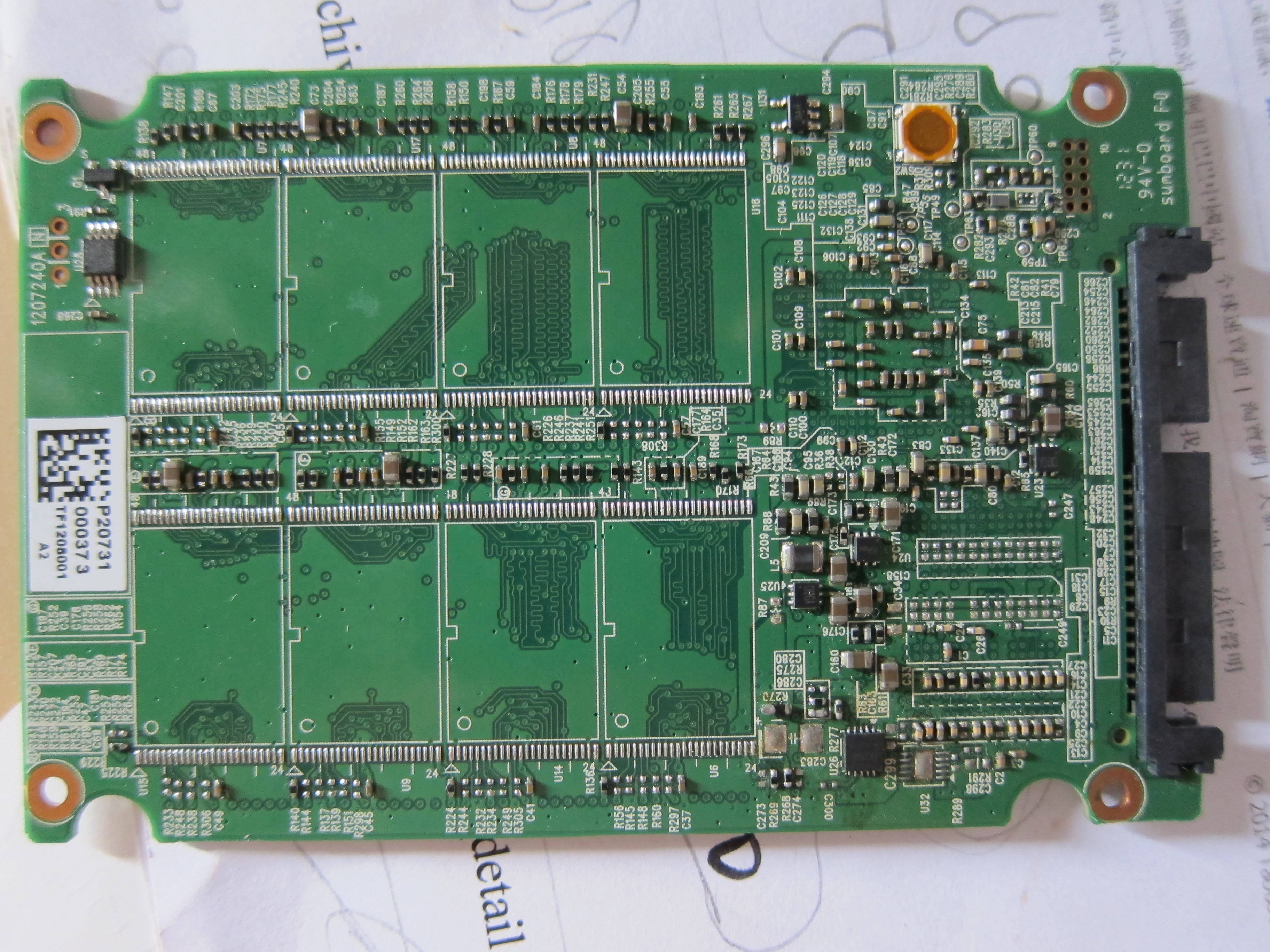

所以大概流程就是

先用清空座把每顆NAND FLASH全部清空後
焊上母板
接著使用genesis dashboard來寫入SSD的韌體配置

genesis dashboard這個軟體只能再LINUX環境操作嗎?!
windows有相關的資訊可以下載或瞭解?

清空座有沒有詳細品名，針腳為幾支?

gl5900as

gl5900as
個人積分：104分
文章編號：52877241

104分

樓主

2014-10-29 8:10

過時的H wrote:
所以大概流程就是先用...(恕刪)

需要你學一下LINUX玩一會，下載個ubuntu在VirtualBox玩一會兒吧
想用WINDOWS的還是考慮國產方案的JMH667H，在WINDOWS下開卡的，很好開卡的

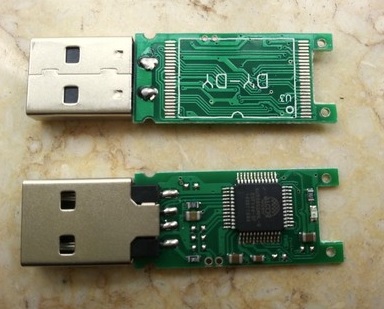

TSOP48編程器插座 + USB手指空板 + 漆皮線也可以逐一焊48腳，變成芯片USB
當然找找有沒有成品更好，不像我要逐條線去焊
