P.Dirac wrote:
更簡潔的說法：利民這款M.2散熱器跟美光這條SSD八字不合

不完全對...

更正確應該是：美光這條 SSD,跟所有 M.2 散熱器都八字不合~ 笑到噴淚

在全部晶片配置前高後低的情況下!
上任何 M.2 散熱器,都一定會形成一個斜角~
也就是我假組圖2那張照片所顯示的狀態!
主控晶片端就會有一半以上,無法有效的貼合散熱片!

所以我的作法是...
中尾段導熱矽膠加厚,抬高散熱片尾端~

前端主控晶片厚度是2.25mm,加上0.5mm導熱矽膠後總高度是2.75mm
後端快閃記憶體厚度是1.73mm,加上1.0mm導熱矽膠後總高度是2.73mm

前後近乎水平,主控晶片就能較完整的貼合散熱片!

晶片與散熱片間,不管使用什麼介質導熱!
兩者盡最大可能以相同水平貼合~
個人認為是基本原則......

⚠ 騎機車很討厭莫名其妙被狗追著吠,甚至被狗咬!我不能打那些狗自保,因為那些狗有人罩...

edenplusmosaic

edenplusmosaic
個人積分：0分
文章編號：83815268

0分

32樓

2021-12-25 22:48

第一次玩M.2 SSD的時候還是用裸機殼
覺得速度怎麼變慢的時候想說用手摸摸看
沒想到超燙的
可見M.2散熱的重要性

sister385

sister385
個人積分：158分
文章編號：83818511

158分

33樓

2021-12-26 15:17

空冷因遷就機相氣流與位置問題
有沒有換換M.2 SSD 水冷來試一下
聽說溫度問題包君滿意

沙羅季曼

沙羅季曼
個人積分：8233分
文章編號：83821434

8233分

樓主

2021-12-27 5:24

sister385 wrote:
空冷因遷就機相氣流與(恕刪)

真要上水冷,顯示卡會優先!
M.2 PCIe SSD 不管怎麼排,都會是最後的...

只是,我沒玩超頻!
各組件溫度都還在允許範圍內~
系統也不至於因高熱而不穩...
所以個人還不會考慮砸大錢玩水冷!

不過,能不能通過夏天殘酷的考驗~
明年夏天才能知曉!!

⚠ 騎機車很討厭莫名其妙被狗追著吠,甚至被狗咬!我不能打那些狗自保,因為那些狗有人罩...

jhgt

jhgt
個人積分：38分
文章編號：83955241

38分

35樓

2022-01-14 16:43

沙羅季曼 wrote:
真要上水冷,顯示卡會(恕刪)

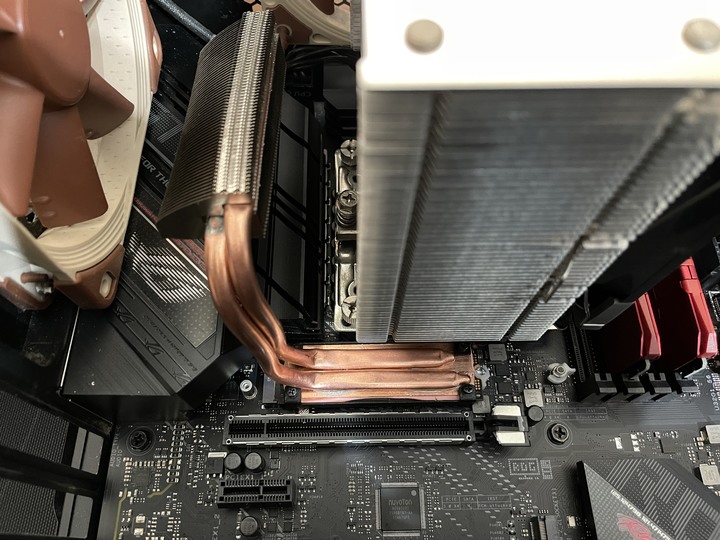

你用你買的 archgon HS-0130 散熱片組的底座就可以固定26樓那個鰭片了，我是這樣用的，你參考看看

系統碟是美光的P5 500G
我原本是用主機板的散熱片
P5待機大約38~40度(2060S溫度約29~32)，玩遊戲的時候52~55度(2060S溫度約60~64)
今天換上這散熱鰭片+archgon的底座
P5待機32~33度，玩遊戲時41~45度

自從我變成了狗屎...就再也沒有人敢踩在我頭上了...

沙羅季曼

沙羅季曼
個人積分：8233分
文章編號：83956173

8233分

樓主

2022-01-14 18:49

jhgt wrote:
我原本是用主機板的散熱片
P5待機大約38~40度(2060S溫度約29~32)...(恕刪)

看到你說的段,我有點傻眼~ 滾來滾去

突然回過神,你說的是P5...
所以想跟你確認一下,你的是P5還是P5 Plus?

因為看你的板子跟我的好像一樣!
所以主機板的散熱片,應該跟我的也一樣...
而你CPU也是使用塔散~
換言之,機內環境跟我是差不多的...

如果你也是P5 Plus,用主機板的散熱片...
待機能在38~40度間,那真的就太神了!

一開始我直上 Thermalright M.2 2280 PRO 時...
得到的待機52度上下~
你用主機板的散熱片卻輕鬆得到待機39度上下!
所以,是P5還是P5 Plus是這差異性的關鍵了...

而你換的這組銅導管鰭片散熱器並不便宜~
但從你的實例上,印證了散熱效果確實優異!!

用市售散熱組的底座作為固定基座我也想過!
只是不確定可行性...
從商品展示圖片中不難看出,前端並沒有空間可以像你那樣安裝!

你買的卻有餘裕的空間可以利用!
這部份,我若要入手這組散熱器的話...
得好好跟賣家確認了!
前端沒空間可以讓螺絲固壓導熱銅片的話...
archgon底座就沒用!

你這升級實例超屌的,請收下我的膝蓋... 拇指向上

不過這麼一來~
archgon HS-0130 散熱片組就不能轉賣了!
嘛是錢買的溜......

⚠ 騎機車很討厭莫名其妙被狗追著吠,甚至被狗咬!我不能打那些狗自保,因為那些狗有人罩...

jhgt

jhgt
個人積分：38分
文章編號：83956408

38分

37樓

2022-01-14 19:34

沙羅季曼 wrote:
看到你說的段,我有點(恕刪)

阿金拍謝~沒看清楚你的文，你的是P5 PLUS，而我的是P5

我這台主板是ROG STRIX B560-G GAMING WIFI
機殼是N200，前置兩個12公分進風

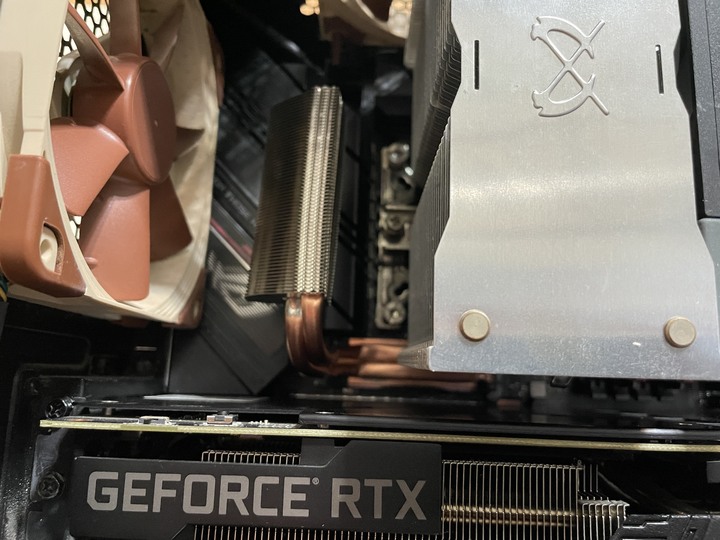

後方及機殼上方如照片所示有兩個貓扇
3.5吋硬碟&2.5吋860 EVO SATA(遊戲裝在這顆)裝在機殼底部的硬碟架上
主機放在桌下，離地放置

可能最大的差別在你機殼前方裝了不少SATA裝置?

自從我變成了狗屎...就再也沒有人敢踩在我頭上了...

jhgt

jhgt
個人積分：38分
文章編號：83956456

38分

38樓

2022-01-14 19:44

沙羅季曼 wrote:
看到你說的段,我有點(恕刪)

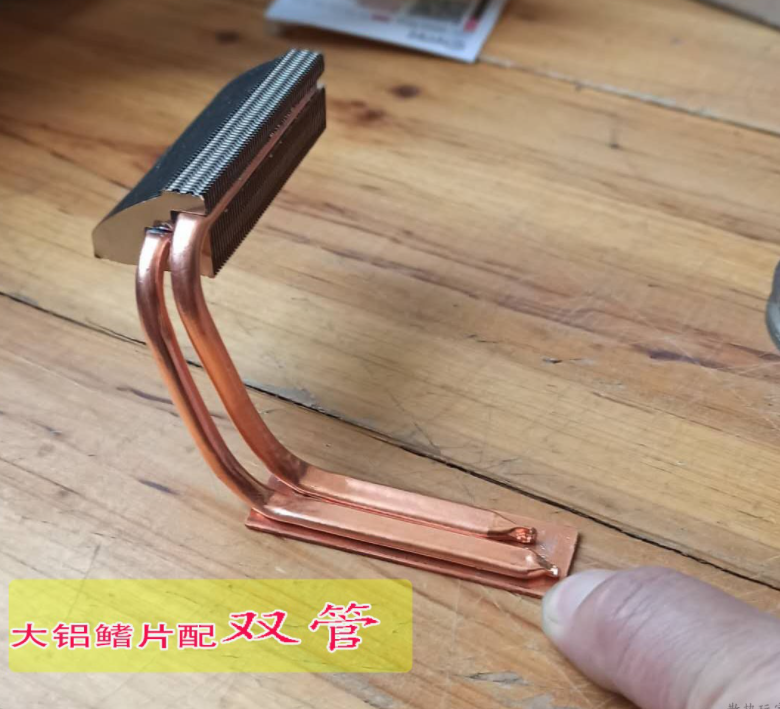

散熱鰭片我在對岸買的(人民幣68，運費35)
我看到好幾家都說可以客製
(也有散熱鰭片閃塔扇落在記憶體上方的)
你可以要他們底板大小不變
但跟底部相連的銅管縮短長度
前後都縮短5MM應該就很OK

我是直接買現成
想說萬一不能就想辦法修改
拿到後比對過會有點干涉
我有磨底座螺絲孔四個角的其中一角
(我照片底座右下方的那個角)
並把銅管末端夾扁一點
這樣就可以把鰭片穿進去底座然後放入M.2 SSD&鎖上螺絲

自從我變成了狗屎...就再也沒有人敢踩在我頭上了...

沙羅季曼

沙羅季曼
個人積分：8233分
文章編號：83956724

8233分

樓主

2022-01-14 20:41

jhgt wrote:
阿金拍謝~沒看清楚你(恕刪)

果然你主機板跟我是同型號的!
齁齁......還好你的是P5~
不然我真要懷疑我的固態硬碟有問題了!

我前方機械硬碟固定班底有3顆!
抽取盒2組,像現在就插著1顆在運作~
沒辦法,東西多...

所以溫度會較高可以理解~
不過一開始的52度,實在太不正常,跟別人的差太多!
還好有找出問題點,進而改善了...

你這款散熱器~
不知是現在都這樣還是很幸運的讓你買到合用的!

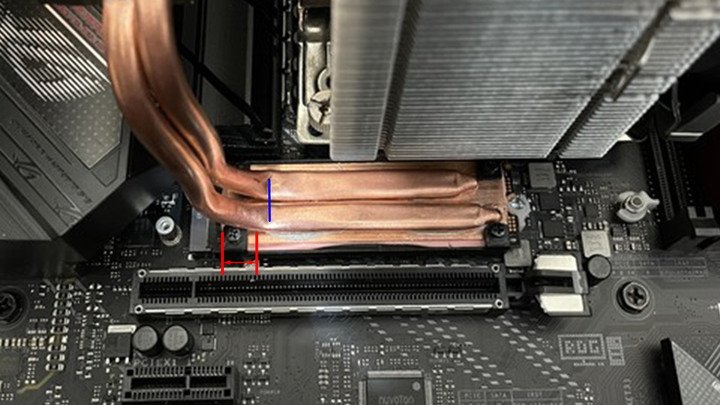

點我看大圖

2個條件：
彎管(藍線)較靠中間位置,前方(紅線)位置騰出!
讓archgon的底座4個角落螺絲孔鎖螺絲都能固壓導熱銅片...

我認為這是手工製,所以左岸賣家才能客製...
研判導熱銅管焊接的位置,每個應該都會不一樣~
因此我覺得,我若入手,也許不會像你這麼幸運小修改就過...
但也可能比你幸運,完全一拜就直上了!

總之,也許把想法跟賣家講,請他協助挑一下...
PS.我不會在左岸買!

感謝jhgt兄分享實務經驗...

⚠ 騎機車很討厭莫名其妙被狗追著吠,甚至被狗咬!我不能打那些狗自保,因為那些狗有人罩...

Ghostwriter

單純對於這個散熱器有意見... 銅管看起來就像是被槌了兩下[嚇到吃手手]

2022-01-17 23:19

hiklop

hiklop
個人積分：2213分
文章編號：83959560

2213分

40樓

2022-01-15 12:22

壽命就700pe還折騰啥？

fox.simon

爽度無價....結果不是重點，重點是過程XD就跟風冷足夠散熱，但有些人喜歡搞更猛的水冷，把溫度壓得更接近室溫一些
