M.2插槽不夠怎麼辦? M.2擴充 ITX主機板救星 PCIE拆分功能教學

iHex
個人積分：69分
文章編號：87283744

69分

樓主

2023-04-18 14:19

最近SSD一直降價，大家應該都很想再加SSD
但是主機板的M.2插槽通常都2個左右而以，怎麼辦呢?
如果你的主機板是ITX的話更慘!
網路上買那些擴充卡不一定能用唷!

你的主機板BIOS必需要有PCIE拆分功能才能用
你必需按照主機板的PCIE拆法去買拆分卡才能用

如下圖

M.2插槽不夠怎麼辦? M.2擴充 ITX主機板救星 PCIE拆分功能教學

完整影片教學

2023-04-18 14:19 發佈

文章關鍵字 ITX主機板救星 PCIE 功能教學

sasamisami

sasamisami
個人積分：4980分
文章編號：87286113

4980分

2樓

2023-04-18 18:49

問：M.2插槽不夠怎麼辦?
答：用SATA3

結案

patrick339

patrick339
個人積分：3分
文章編號：87286231

3分

3樓

2023-04-18 19:08

AMD晶片組的主機板比較多有拆分功能，Intel主機板比較少有，但伺服器或工作站基本都有PCIe拆分功能

一般X16大多是X8+X8，要不然就是X4X4X4X4
X8也大多能X4X4而已

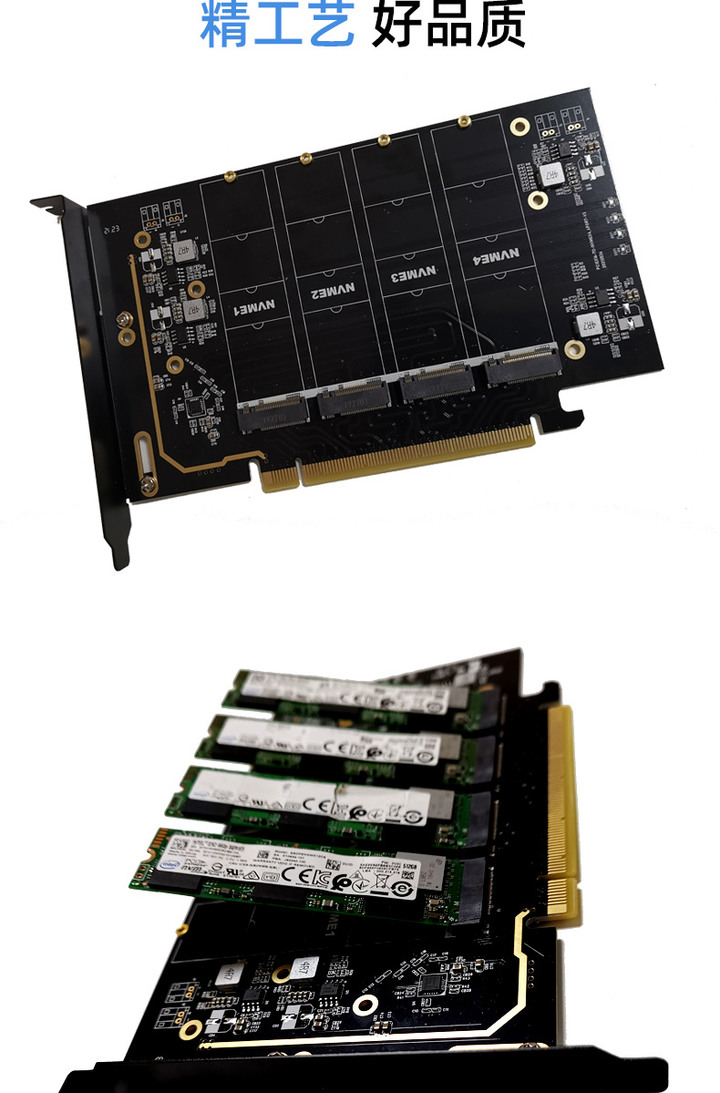

但要插超過10個NVMe SSD怎麼辦呢？
除了
這時候就需要PCIe通道拆分晶片了
要不然就是像Broadcom 9500 HBA卡一樣同一種做法，但電路方面其實也是PLX拆分晶片就是了

詳見:
https://bilibili.com/video/BV1TT411p7PP
https://www.coolapk.com/feed/45060966
https://post.smzdm.com/p/arq3e7gw/

systemctl

小眾市場商品少量生產，對整個PC零件市場來說，根本不值一哂，說火熱也太過誇張，真的用核顯的低階/商用PC市場，會去玩拆分功能的絕對是少之又少，樓主的視頻多少有點靠獵奇成分在介紹冷門商品賺流量

2023-04-19 9:45

systemctl

不扯政治，話說只要本國經濟規模夠大，消費市場就比較能容納很小眾的商品，讓這些非主流規格的商品能夠生存，中國、美國、歐盟就是有這樣條件的環境，反觀台灣就不會有

2023-04-19 9:49

luelue666

luelue666
個人積分：1184分
文章編號：87286684

1184分

4樓

2023-04-18 20:22

這產品對於 itx 本身 M.2 槽少的確實有用。
但要配合 bios 拆分，很多主版應該沒有得設定。
而我 ATX 主板本來就自帶 3個 M.2 槽，就不需要這轉卡了。

天才小豪

天才小豪
個人積分：323分
文章編號：87290425

323分

5樓

2023-04-19 10:57

我對這個產品還蠻有興趣的，因為我的主機板用ITX本身只有1個M.2跟1個PCIE，而且目前是有插顯示卡的，
想請教2個問題
1、影片中有提到這個PCIE拆分卡除了可以接2個X4的M.2，上面還有一個X8還可以接顯示卡，但我看不太懂應該要怎麼接?
2、另外他說到顯示卡速度會降成X8，對玩遊戲有沒有影響呢?
謝謝大大~~

systemctl

systemctl
個人積分：15219分
文章編號：87293639

15219分

6樓

2023-04-19 16:58

天才小豪 wrote:
1、影片中有提到這個PCIE拆分卡除了可以接2個X4的M.2，上面還有一個X8還可以接顯示卡，但我看不太懂應該要怎麼接?

影片後面不是有示範在插一片PCIe 轉m.2 轉接卡上去，擴充成3個m.2 SSD + 主板內建2個m.2 SSD共5個，你就只是換成插顯示卡，不過可想而知，介面卡高度會高出一大截，你的機殼側板一定蓋不起來，要如何固定住有點重量的顯示卡也是個問題。

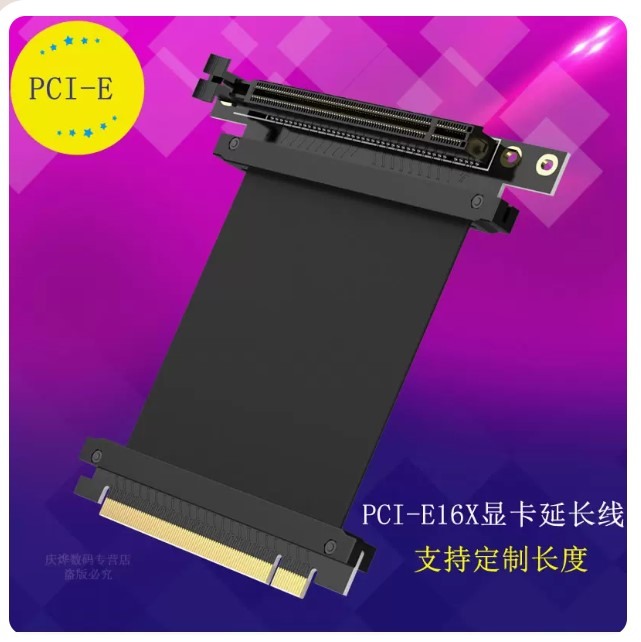

比較建議做法是在買一條PCIe X16延長線，把顯卡安裝在機殼外面。(機殼側板還是有可能蓋不起來 ^++^
