X58來了!華碩P6T Deluxe主機板~開箱篇

2008年底桌上型電腦最主要的壓軸好戲,莫過於Intel桌上型電腦系統平台又要來個大翻新了!自從Core 2處理器讓Intel徹底翻身,獲得效能王的寶座後,Intel又將Core微架構加以改良,推出大改版的Nehalem微架構作為未來心處理器的藍圖,新處理器正式命名為Core i7。
Intel全新的桌上型系統要到11月3日才會正式發表,可是國內板卡廠商們早就蠢蠢欲動,早準備好了對應新平台的主機板來火力展示,早在今年中的Computex Taipei展覽期間,新系統的產品就已經被廠商揭露開來(雖然焦點還是集中在P45晶片組系列)。第一波支援Core i7處理器的產品依就鎖定先在高階桌上平台上推出,而對應的晶片組就是Intel X58(Tylersburg),而國內主機板大廠華碩也以極快的速度送來了採用X58晶片組的最新力作~P6T Deluxe。不過礙於Intel NDA的關係,我們只能先將這款華碩P6T Deluxe主機板作開箱介紹,其餘效能測試部分就等NDA過後再另闢文章介紹,敬請各位看倌見諒。

先開個箱來看一看
X58來了!華碩P6T Deluxe主機板~開箱篇
這是P6T Deluxe主機板產品包裝盒,一樣有手提把設計,主機板詳細名稱叫做「P6T Deluxe~OC Palm Edition」,至於OC Palm是什麼碗糕?之前我們曾在搶搶滾之華碩X58主機板產品說明會的報導中有提到,不過待會我們還會再詳細加以說明。

X58來了!華碩P6T Deluxe主機板~開箱篇
外盒先驗明正身,是採用Intel X58晶片組沒錯,可以支援最新的Core i7處理器。

X58來了!華碩P6T Deluxe主機板~開箱篇
外盒也標示了此主機板的功能特色,供消費者選購時參考。可以看到這回不但有OC Palm的獨家設計,還有dts音效認證與華碩慣有的Express Gate快速開機上網技術。

X58來了!華碩P6T Deluxe主機板~開箱篇
外盒也是有夾層設計,可以一窺P6T Deluxe主機板的重要功能,不過都是英文的。

X58來了!華碩P6T Deluxe主機板~開箱篇
側面標籤則是包裝內主機板的內建功能依據,可以看到晶片組是X58+ICH10R的組合。

X58來了!華碩P6T Deluxe主機板~開箱篇
打開外盒映入眼簾的就是主機板本體,除了有塑膠外殼保護外,主機板還用防靜電袋包裝著,有雙重防護的效果。

X58來了!華碩P6T Deluxe主機板~開箱篇
取下上層主機板後,下層則是配件盒的部分,這個設計讓我想起了Abit的主機板產品…

X58來了!華碩P6T Deluxe主機板~開箱篇
打開底層包裝盒,就可以看到配件部份了。主機板與配件分隔別類的設計,對一般買來就要用的消費者來說,其優點可能感受不是那麼深刻,像是筆者常測試主機板,還得將產品包裝送回廠商,沒有這樣的規劃設計,拿出來的東西常常筆者就塞不回去了…。

X58來了!華碩P6T Deluxe主機板~開箱篇
主機板配件排排站,不過跟筆者在研討會看到的一樣,好像比以前的同等級產品少了很多東西?

X58來了!華碩P6T Deluxe主機板~開箱篇
第一次見到這個新玩意,P6T Deluxe主機板專屬的北橋晶片風扇固定架,可以用來擴充一組4公分風扇,不過這風扇要自己買,電源模組的外加風扇則是配件就有附了,有夠偏心…

X58來了!華碩P6T Deluxe主機板~開箱篇
I/O檔板是黑色設計,背面同樣有海綿,安裝比較便利、不易割手。

X58來了!華碩P6T Deluxe主機板~開箱篇
這就是OC Palm,外觀有點類似時下流行的MP4隨身多媒體播放器,實際上卻是主機板超頻用的延伸控制器。以前主機板要超頻時或是監控電腦運作狀況時,大多得透過BIOS或是主機板工具軟體來進行,如此一來只要遇到電腦在執行作業、玩遊戲或是使用中,要進行超頻或檢閱運作狀態就得停止正在進行的工作,設定上就比較麻煩一些。不過OC Palm的出現打破了這樣的迷思,它是一個獨立的外接螢幕超頻控制器,讓你在電腦任何工作時,不但可以監控電腦運作狀態,還可以即時進行超頻的動作,換句話說,你在玩遊戲的半途想要超頻讓機器跑快一點增加效能,只要隨手按一按OC Palm就可以幫你達成,不必暫停遊戲。

X58來了!華碩P6T Deluxe主機板~開箱篇
OC Palm左側有個十字方向鍵,用來選擇移動項目,按鍵的金屬質感相當不錯。

X58來了!華碩P6T Deluxe主機板~開箱篇
右側有兩個按鍵,分別是返回鍵與確認鍵。

X58來了!華碩P6T Deluxe主機板~開箱篇
上緣除了有組電源開關外,還有自訂的兩組超頻設定鍵。換句話說使用者可以自訂兩組超頻參數,透過OC Palm來進行即時超頻設定,相當貼心。

X58來了!華碩P6T Deluxe主機板~開箱篇
背部有個USB連接埠,用來連接主機板使用,換句話說OC Palm是透過USB作為傳輸介面,而不是無線遙控的設計,有點可惜,當然也可以想像中間的蓋子,也不是什電池蓋…

X58來了!華碩P6T Deluxe主機板~開箱篇
原來是直立用角架,可以將OC Palm立在桌面上。

華碩P6T Deluxe主機板露臉
X58來了!華碩P6T Deluxe主機板~開箱篇
這就是華碩P6T Deluxe主機板本尊,採用X58+ICH10R晶片組組合,支援高階市場定位的LGA1366腳位架構Core i7處理器。

X58來了!華碩P6T Deluxe主機板~開箱篇

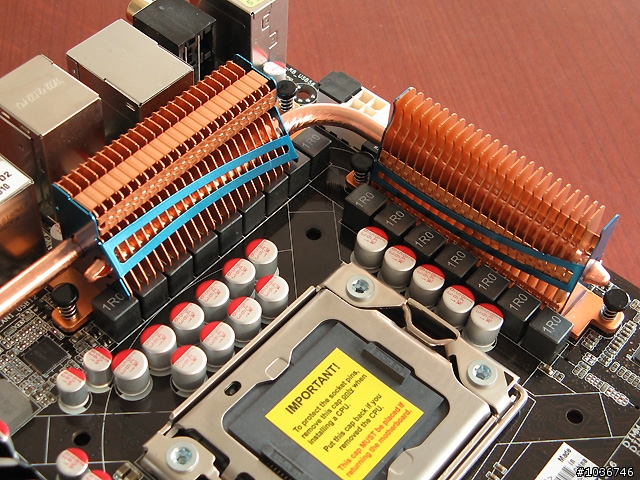

處理器電源迴路採用16+2相VRM設計,讓電流得以快速瞬間反應,其中16相是處理器的vCore電源迴路使用,後2相則是給記憶體控制器和QPI使用,除了強化主機板壽命與品質外,當然也是為了更好的超頻性能。在線路上也採用散熱器來加強散熱,並可外掛風扇加強散熱。

X58來了!華碩P6T Deluxe主機板~開箱篇
主機板採用全固態電容設計,而且是日系大廠富士通的RE Series 560Uf電容,在105度高溫運作下,仍可保有5000小時的壽命,比一般主機板增加2.5倍的壽命時間。

X58來了!華碩P6T Deluxe主機板~開箱篇
記憶體則是提供六組插槽,將三組記憶體安裝在同色的插槽中,即可啟動三通道記憶體傳輸技術。Core i7記憶體的支援標準是DDR3-1066,當然華碩不會就此放過,P6T Deluxe號稱可以超頻支援到DDR3-1600。

X58來了!華碩P6T Deluxe主機板~開箱篇
記憶體插槽上有個警示標籤,主要是告訴使用者記憶體超頻時,記憶體電壓不要超過1.65V(標準是1.5V),否則就會有燒毀Core i7處理器的危險。

X58來了!華碩P6T Deluxe主機板~開箱篇
X58北橋晶片的散熱片雖然看起來薄薄的一片,但它的鰭片造型可是經過特殊風流考量設計,可以讓處理器的風流順著鰭方向加強散熱,另外剛剛也提到可以選購風扇來更強化散熱工作。

X58來了!華碩P6T Deluxe主機板~開箱篇
ICH10R南橋晶片也附上了一層薄型散熱片加強散熱,外面還附上一組藍色造型外蓋作為裝飾之用。

X58來了!華碩P6T Deluxe主機板~開箱篇
詳細觀察原來外蓋的下方的PCB上,有一排LED燈,讓主機板運作時,外蓋上的Asus字樣會隨之發光。

X58來了!華碩P6T Deluxe主機板~開箱篇
主機板具備三組PCI-E 2.0 X16插槽供顯示卡使用,支援線路模式為「X16+X16+X1」與「X16+X8+X8」兩種,而且這回X58不但具備ATI Cross Fire X的顯示卡平行運算技術,還獲得了Nvidia SLI的認證,P6T Deluxe則是可以支援「2-Way SLI」或「Quad-GPU SLI」,這對遊戲玩家來說無非是一大福音。

X58來了!華碩P6T Deluxe主機板~開箱篇
眼尖的網友剛剛應該有發現到,兩組PCI插槽間夾了一個小型PCB裝置,事實上這是Express Gate SSD的記憶體裝置,可以達到5秒開機上網的境界。SSD採用的是三星Flash顆粒,容量為512MB。

X58來了!華碩P6T Deluxe主機板~開箱篇
為了裸機使用者的便利,主機板也內建了電源與重置按鍵。

X58來了!華碩P6T Deluxe主機板~開箱篇
主機板上共有九組SATA 3Gb/s儲存介面(其中一組為後置eSATA),這些SATA除了ICH10R提供六組外,其中橘色的兩組是企業級SAS介面,並支援RAID 0、1功能,SAS由一旁的Marvell 88SE6320控制晶片所負責。
一般而言,SAS硬碟提供比SATA更高的一百四十萬小時MTBF,不但壽命長,效能也相當優異。雖然P6T Deluxe內建SAS控制器,替使用者省下了約3000元的SAS擴充卡費用,也附上了SAS排線(配件中黃色部分),不過SAS硬碟索價不斐,建構起來還是要花不少錢。

X58來了!華碩P6T Deluxe主機板~開箱篇
這顆迷之NEC晶片,經查閱資料發現它是一顆USB2.0控制晶片,筆者正納悶的時候,赫然發現主機板竟然有支援高達14組USB連接埠(含擴充部分),USB擴充能力果然相當驚人。

X58來了!華碩P6T Deluxe主機板~開箱篇
有了多達14組的USB,FireWire當然也不能缺席,內建的是符合IEEE 1394a規範的VIA VT6308P晶片。眼尖的網友應該還發現圖片的左上角,還藏了顆V-Turbo控制晶片,這是用來搭配新推出的V-Turbo超頻工具軟體使用,這部分等下次測試文章再介紹給大家。

X58來了!華碩P6T Deluxe主機板~開箱篇
這一顆Marvell 88SE6111控制晶片,是負責後置eSATA和IDE用的。

X58來了!華碩P6T Deluxe主機板~開箱篇
音效Codec是ADI AD2008B八聲道HD Audio晶片,支援dts Surround Sensation UltraPC解碼,除多聲道環繞音效外,還額外支援2聲道模擬5.1聲道的功能。

X58來了!華碩P6T Deluxe主機板~開箱篇
乙太網路支援雙GbE功能,使用兩顆Marvell 88E8056控制晶片。

X58來了!華碩P6T Deluxe主機板~開箱篇
EPU 2控制晶片,支援6引擎節能技術,管理涵蓋處理器、顯示卡、晶片組、記憶體、硬碟機與風扇六種裝置。

X58來了!華碩P6T Deluxe主機板~開箱篇
這是主機板的背部I/O設計部分,具備S/PDIF數位音效功能,較特別是PS/2接頭是滑鼠、鍵盤通用設計,所以在顏色區別上變成了綠、紫各半的”黑白郎君”

X58來了!華碩P6T Deluxe主機板~開箱篇
P6T Deluxe採用8層板PCB設計,當然也沿用了先前常見的Stack Cool 2散熱技術。

X58來了!華碩P6T Deluxe主機板~開箱篇
一旁是搭配EPU功能的PEM控制晶片,PEM是Phase Extension Module的縮寫,推測是用來作變換電源相位控制用途。

好了!這次華碩P6T Deluxe主機板開箱介紹就到此告一段落,OC Palm怎用、其餘功能介紹與效能測試部分,就只能等Intel NDA解禁後再說吧!

延伸閱讀:i7超頻三級跳!華碩P6T Deluxe主機板~效能篇
