實在是因為奧運台灣打輸了棒球..小弟的心情非常鬱悶!!!
所以組團去了..
可不是組團打副本, 而是去桌上游泳XD
但訴..
每次打紅中放槍都被多+五台，這也讓人太不爽了!!!!!! (為什麼輸中國就要多五台啊…嗚嗚嗚)
所以拖到現在才寫這一篇> <”
廢話一樣不多說(那上面那段是什麼= =)
先看看OverView吧!
。AMD AM2+/AM2 Platform
。Support latest AMD Phenom ™ Quad-Core Processor
。Dual-Channel DDR2 -1066/800/667
。Instant Internet Access with ASUS Express Gate
。AMD Hybrid CrossFireX™ and DX10 Support
。User Friendly Q-Shield Design
。4+1 Phase Power Design
今天的主角一樣是780G-但是是Full ATX的780G~
鏘鏘鏘~ASUS M3A78 PRO
外盒一樣是AMD系列的綠色配色
看一下~M3A78 PRO 這張板HighLight的是新功能Express Gate
外盒後方跟M3A78-EM不同的是針對Express Gate的解說
配件方面，就都是基本款
比較不同的是因為M3A78 PRO內建的顯示介面是HDMI+D-Sub
所以還附上了一個HDMI to DVI的轉接頭
按照慣例要來一張穿衣服的啊XD
扒光~(脫)
正妹..不..是正板現身!!!
整張主機版的零件配置落落大方，也可以看得出來跟M3A78-EM一樣
整體的Layout都是有規畫過的
換個角度
Back Panel的部分
該有的介面都有
但我真的想不通為啥不把DVI也做上去= =
不過有附轉接頭..就算了啦~
至於雞肋的Display Port….就..沒有也沒差XD
便宜的主機板也有4+1相，真慷慨呀~
不過記憶體和晶片組也是很大方的灑上2+2的獨立供電喔XD
板子右下方配置
排列整齊的SATA
不過放在那位置……..PCI好像也很少長卡XD
不是卡到顯卡的敏感位置就好了
USB那樣放一排也蠻有FU的
就像這個樣子啊啊啊啊啊啊啊啊XD
看了真爽
擴充介面一應具全
不過說真的~不管是華碩還是哪間廠牌
看到連音效都用固態電容真的只有Orz可以形容
螃蟹LAN Chip
一樣是ITE的I/O Chip
螃蟹Audio Chip
所以整張板看上去就是這個樣子~
標準的Full ATX
零件配置真的很正點~對吧!
驗明正身—M3A78 PRO

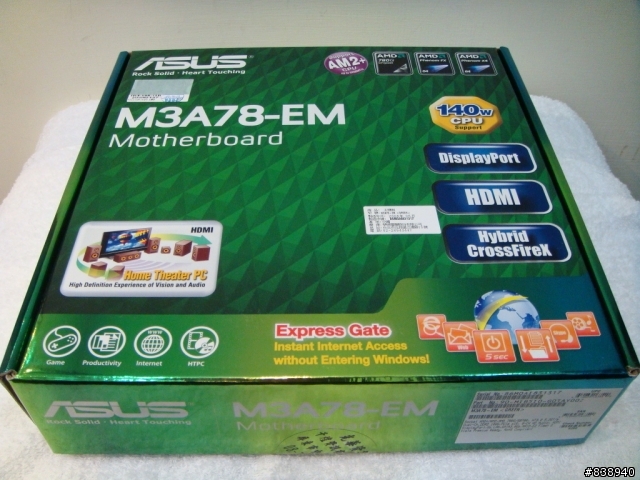

M3A78-EM我放錯圖了…寫的時候也在恍神XD
Socket腳座用的是LOTES
不知道為啥
這塊Thermal看來雖簡單
但質感還不錯~
背板是鐵製的~這也還不錯
接著介紹一下配件Q-shield
嘿嘿~你以為他是普通的檔板嗎?
這可大有玄機
反過來一看
原來是不割手絕緣綿
雖然只是小細節..但裝起來感覺還不錯…不用再冒著噴血的危險XD
這顆是HDMI to DVI的轉接頭~
一邊是HDMI一邊是DVI→廢話!!!(眾人毆)
結語:
M3A78 PRO這張版的完成度真的很高
真的也沒啥好挑剔的..
整理一下優點
1.(4+1)+2+2的電源設計，穩定性無慮！
2.雖然我想說沒有DVI和Display Port...但Full ATX一般也沒內建顯示，多了內顯也是當做顯卡壞掉的備案XD
3.PCI*3這對PCI需求多的人是一大福音，且PCI-E 1X也有兩組
4.USB像不用錢的放到12組…
5.一樣支援140W的CPU
6.用料跟規格，三千塊真的不貴
7.好玩方便的Express gate
當然也有缺點
1.我的eSATA呢?
2.那個南橋散熱片看起來一樣很沒有FU
3.音效部分的電容還我電解的來~~~其實內建好像也沒啥差= =
4.DVI如果Onboard會比較好..何必轉接呢…
效能測試就省下來了XD
沒有好的CPU做測試
拿半殘的CPU跑低分反而讓人以為效能低
上次M3A78-EM都沒人注意到我拿LE 1100外加跑1280x1024才會跑那分數
反正只是內顯嘛…why so serious?
話說這陣子打麻將輸的快可以再買一張M3A78 PRO了…
光是紅中放槍的台數就能買兩根記憶體插槽了吧!
好端端的打麻將也不要因為輸中國隊所以放紅中槍要多五台嘛…哭哭
