想沿用舊機殼，找不到這三個排針位置，附上說明書，感謝🥹

華碩B860m-a系統控制面板連結排針接法

華碩B860m-a系統控制面板連結排針接法

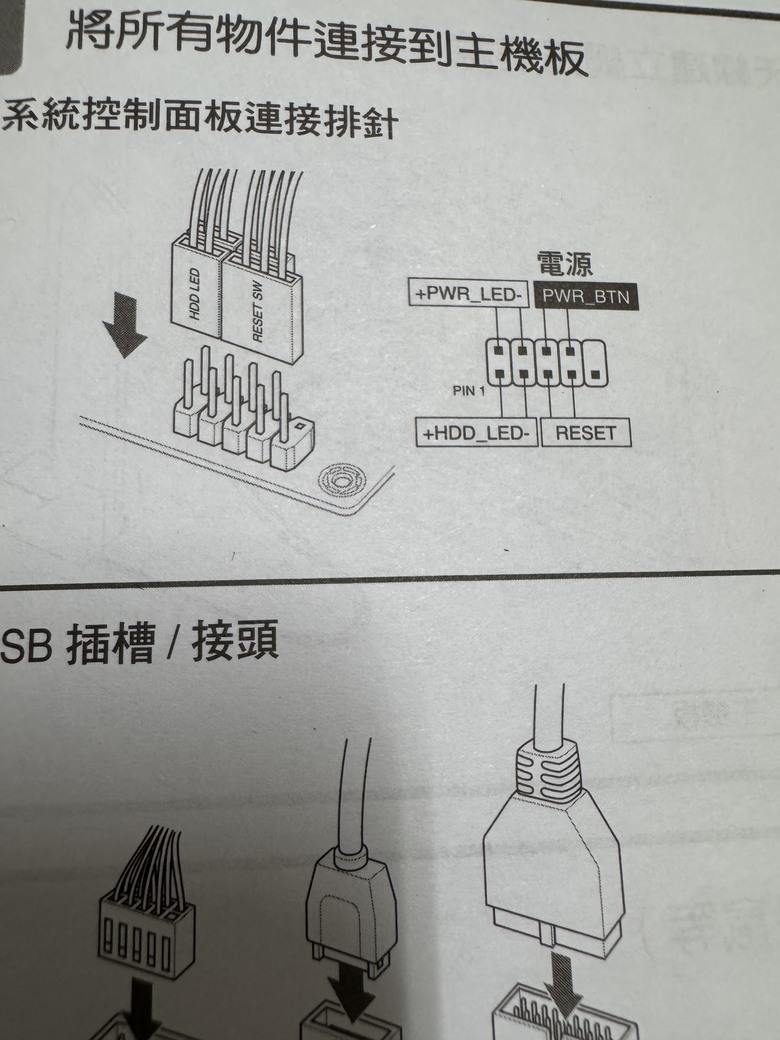

Pwr_led主機板是雙針腳，我的是三針腳
華碩B860m-a系統控制面板連結排針接法

華碩B860m-a系統控制面板連結排針接法

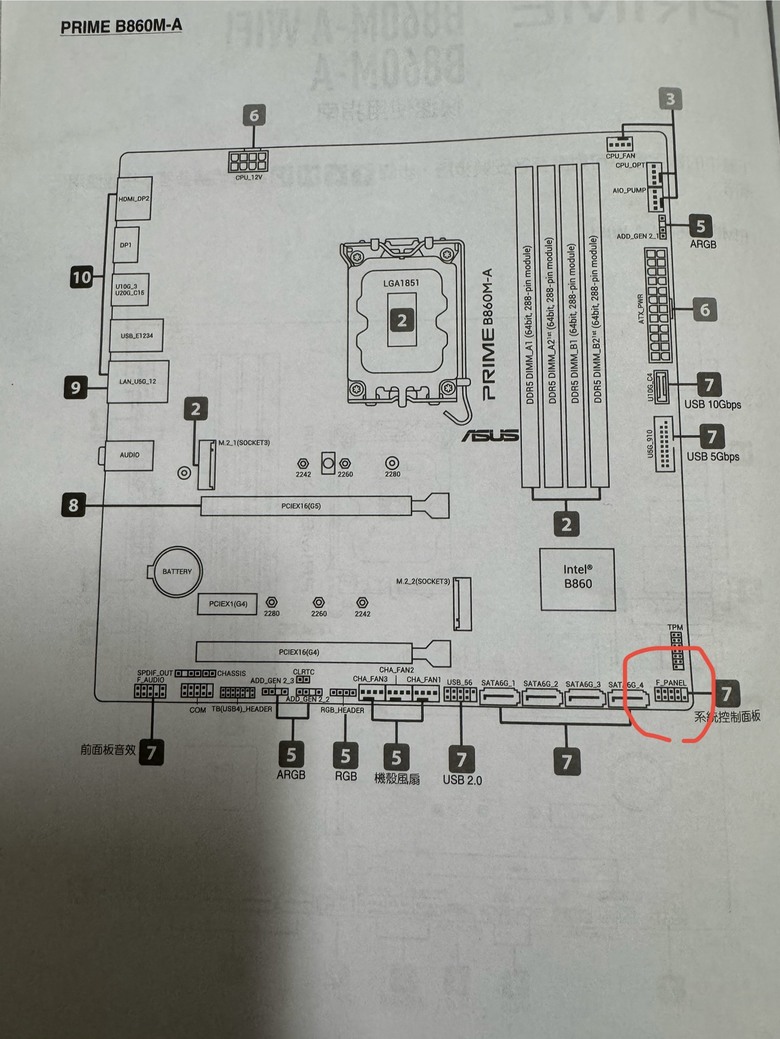

找不到蜂鳴器與power sw的位置
華碩B860m-a系統控制面板連結排針接法

華碩B860m-a系統控制面板連結排針接法

2025-07-10 21:54 發佈

supernovayes
個人積分：1143分
文章編號：91832616

1143分

2樓

2025-07-10 22:16

那就只接power sw就好，答案在您附圖二的黑色方塊處，另兩條不接也沒差

現在主機板或機殼會發亮的地方已經很多了，沒有接power led也不影響辨別主機是否有開啟

至於speaker因為板子比較丐，板子沒有佈針腳給您裝

hydra79545

華碩現在都用Q-LED代替Speaker了，那怕最高階的Extreme一樣也不會有預留針腳...

2025-07-11 1:16

supernovayes

hydra79545原來如此，因為之前組tuf b760時沒記錯還有保留speaker所以以為是產品定位問題所以能省則省，看來是華碩自主把這功能拿掉了，謝謝指教

2025-07-11 1:41

Sebastien Loeb
個人積分：35463分
文章編號：91832628

35463分

3樓

2025-07-10 22:17

POWER LED 的綠色接在+PWR_LED- 的左手邊那裡, 淺色那個接右手邊

POWER SW 接在PWR_BTN那裡

SPEAKER 好像沒看到

bigbingo 樓主

了解，原來這麼簡單😅

2025-07-10 22:32

rone2101

rone2101
個人積分：1609分
文章編號：91832917

1609分

4樓

2025-07-10 23:25

bigbingo wrote:
想沿用舊機殼，找不到...(恕刪)

POWER 的縮寫就是 PWR

POWER LED 對 PWR LED
+PWR_LED- 是電源燈代表P那端是正極 ; 另一邊是負極, 機殼上的綠白那一條，綠色那條退針移到中間位置，弄錯最多不會亮 LED不會燒掉的... 開機後通常是恆亮的狀態

POWER SW 對 PWR BTN
隨便插沒有極性

HDD LED 是硬碟燈，你的機殼上應該有這條線才對
同電源燈 (通常是會閃燈的狀態有讀寫硬碟時)

RESET 是 "重開機" 按鈕，你的機殼上應該有這條線才對
隨便插沒有極性

bigbingo 樓主

對欸，怎麼沒想到退針移到中間。HDD那條已經知道位置就沒拍了，多謝啦
