想請問有沒有網友剛好有在用下面這兩張微星AMD X670E的板子:
1. X670E GAMING PLUS WIFI
2. MAG X670E TOMAHAWK WIFI
請問搭配最新的BIOS (已能支援9950X3D 及 9900X3D)，裡面的設定能把第一組PCIe slot 的PCIe bifurcation 開出 x4x4x4x4的模式嗎?
PS: 想利用x4x4x4x4模式搭配PCIe Gen5 retimer卡擴充多接U.2 NVMe SSD使用。
umeda wrote:
X670E GAMING PLUS WIFI
用X670E GAMING PLUS WIFI這張主板來舉例的話應該不可能
首先您想把第一條全長的pcie拆成四分，正常情況下外觀上得有四條全長的pcie（因為pciex8、x4接口比較少人做）才有辦法，這張板有嗎？外觀看就沒有了
再來，您可以自己去看主機板的說明書（官網就有中文的pdf可供下載了，比看網頁版的產品敘述的全英文應該更好懂），第一條的pcie這板也不支持拆分，第二條的pcie x 1走的是晶片組，第三條的pcie x16實際上走pcie x4直連cpu，第四條的pcie實際上走pcie x 2而且還和其中一條nvme共享頻寬，所以沒辦法，通道都被劃分好了
一般來說消費級的主板多半是能支援pcie x8、x4、x4，也就是拆成三條來用，intel的也差不多，所以您要拆四條很難，而且多數人會拿第一條裝顯卡，沒有人會希望顯卡的頻寬折損
另外一張板的話您可以自己去官網看中文說明書
supernovayes wrote:
正常情況下外觀上得有四條全長的pcie
樓主的意思是第一條PCIe自己分成 x4x4x4x4，基本上AMD的CPU加中高階的晶片組都有這個功能，Intel的才會有的晶片組能拆有的不行
微星的主機板大部分有，但有可能某些版本會沒開出 x4x4x4x4 的選項，我覺得問微星客服較快

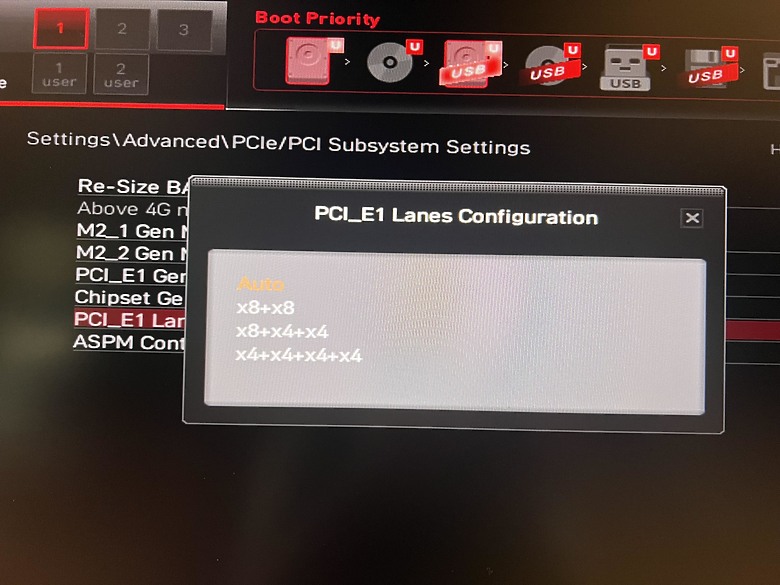

(網路上的圖)
PCIe x8 兩條是第一二個 PCIe 都有使用時，兩個都能只用 x8，但第一個強制用 X16的話，第二個會失效，因為這兩個插槽共享CPU PCIe 通道，但如果只拆分第一個PCIe模式，就不存在共享問題
我的使用上因為需要更多的PCIe通道，所以不找X870E而是回頭找X670E的板子。然後現在X670E的板子不好找，選項很少，更不要說有些BIOS的細部選項訊息在網上更是不多見。neo6688網友提供的截圖，基本上就是我大概在找的訊息。我原本也是跟neo6688網友一樣的思考邏輯，覺得如果連較舊的微星AMD主機板 (例如他舉的例子為微星B450的板子)都能開出x4+x4+x4+x4模式，那更新的X670E應該不會沒有。但是剛好在國外其他網站上看到有人截圖顯示連MPG X670E CARBON WIFI都沒有x4+x4+x4+x4模式選項，這才想說保險一點、先問問手上剛好有這兩張板子的網友~
目前比較新的PCIe Gen5的retimer卡，上面能提供2組MCIO x8的接口，透過相對應的cable, 可以直接支援4個NVMe PCIe SSD (U.2, U.3 and EDSFF 都有相對應的MCIO cable可以從卡上轉接出來)，比單買一張PCIe Gen5 host卡便宜多了。但使用retimer卡的前提是，主機板的BIOS 要能支援PCIe bifurcation。PCIe bifurcation在server board BIOS裡面很常見，但消費級的主機板，若要能拆分到x4+x4+x4+x4模式，大概只能往AMD 的板子找，Intel消費級板子根本沒開放 x4+x4+x4+x4模式，頂多只能把一組x16 拆成x8+x8而已。一般NVMe PCIe SSD都是吃x4 lanes, 用在x8+x8非常浪費

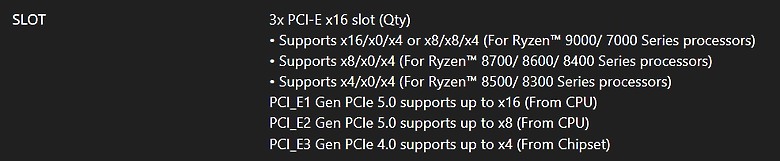

PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU)
PCI_E2 Gen PCIe 5.0 supports up to x8 (From CPU)
PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)
PCI_E1 與PCI_E2 應該是兩根不同實體PCIe插槽。如果使用的CPU是擁有24條"可用"PCIe通道的Ryzen 7 (或9) CPU (例如9800X3D)，那就可以在PCI_E1提供x16 且PCI_E2提供x8 (加起來共24條PCIe通道)。如果使用的CPU是擁有只有16條"可用"PCIe通道的Ryzen CPU (例如8700G或其他型號)，我猜想那就只能在PCI_E1提供x8 且PCI_E2提供x8，而再經過PCIe 拆分後，PCI_E1就只能提供x4+x4 且PCI_E2提供x4+x4。我上面貼的那張在LEVELONETECHS找到的圖，會顯示x4+x4 估計就是因為使用的是只有16條"可用"PCIe通道的Ryzen CPU.
CPU其實還能拉出更多條 PCIe，但主機板廠商並沒有做，因為把其他的PCIe分給 M2 或網卡使用，AMD都是x4認一組通道，所以 PCIe 插槽可有很多組合，像是
x8+x8
x8+x4+x4
x4+x4+x8
x4+x4+x4+x4
大部分擴展卡不用指定，CPU裡就會識別，像是顯卡裝在第一槽(PCIe x16)或第二槽(PCIe x8)，只要使用 Auto 模式就可以直接用，無法自動識別才需要指定
直連CPU的 M2, U2 四插槽擴展卡
x8+x8 ： 只會識別2個SSD
x8+x4+x4, x4+x4+x8 ： 只會識別3個SSD
x4+x4+x4+x4 ： 識別4個SSD
先測試 Auto 怎麼識別，如果插了 4 條但只識別 1 個，那就要手動修改 x4+x4+x4+x4，這種卡通常是 M2, U2直接拉線到 PCIe 的插槽，設定過拆分通道CPU就會識別成4個通道來傳輸資料
如果像Raid卡、USB擴展卡、SATA擴展卡，這些卡中間經過晶片去跟CPU溝通，這類型就是設定Auto，不用特別拆分
翼王有用直連拆分功能配置25個 4T SSD 做 NAS
