Intel對Core U200 Non-K處理器布局
2025第一季發布定位在Z890之下的B860晶片組
各家合作夥伴也不缺席相對應的主機板產品
華擎B系列目前最高階則是 Steel Legend

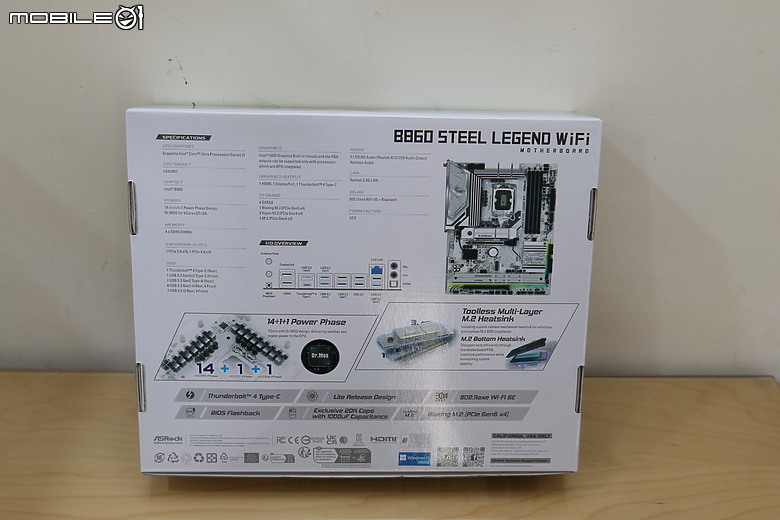

白色系包裝Intel B晶片鋼鐵傳奇第一片白色系

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

B860 Steel Legend WiFi 硬體規格參數

處理器 Intel® Core™ Ultra Processors (Series 2)
供電 14+1+1+1+1 Phase Power Design, 80A Dr.MOS for VCore+GT+SA
記憶體 4 x DDR5 DIMMs 最高可超頻 to 8666+ (OC)
PCIE 擴充槽 1 PCIe 5.0 x16, 1 PCIe 4.0 x16
有線網路
Realtek 2.5G LAN
無線網路
802.11axe Wi-Fi 6E + Bluetooth
免工具 Multi-Layer M.2 Heatsink
VGA 快拆機構彈簧
PWM 風扇擴充 8 組

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

供電規格達到了搭載80A Dr.MOS以及擴充較強的ATX板型

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

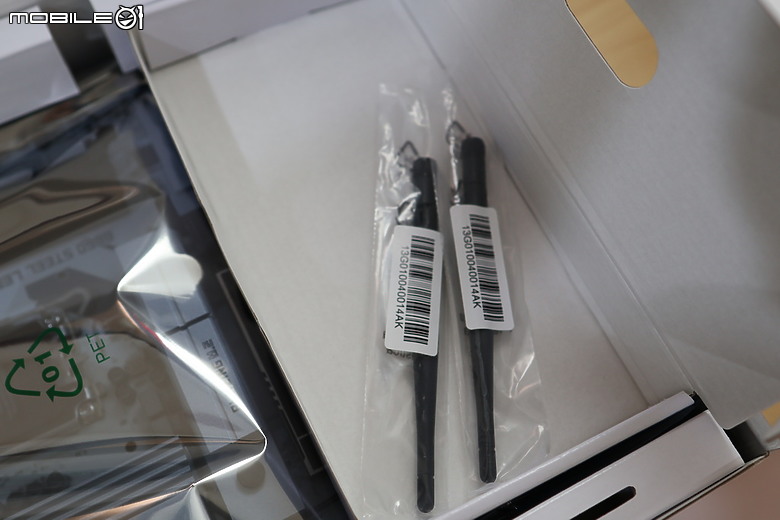

附贈分離式筷型WIFI天線

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

配件:天線/熱敏測溫線

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

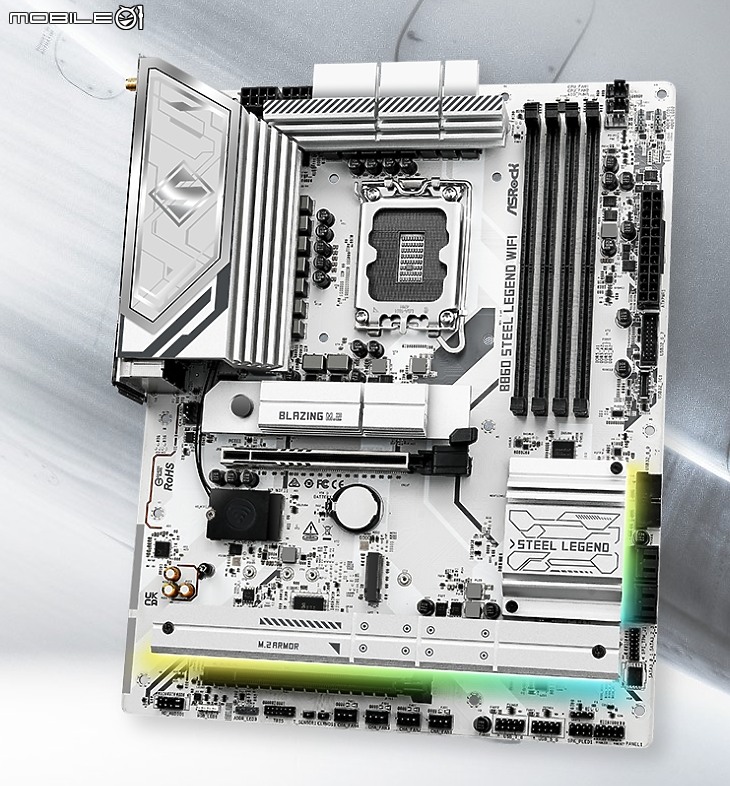

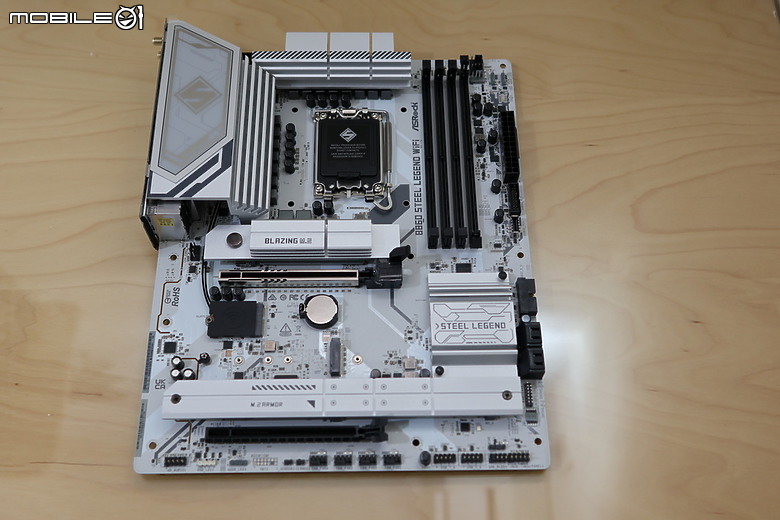

B860 Steel Legend WiFi 外觀
ATX 標準尺寸 PCB 白色設計

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

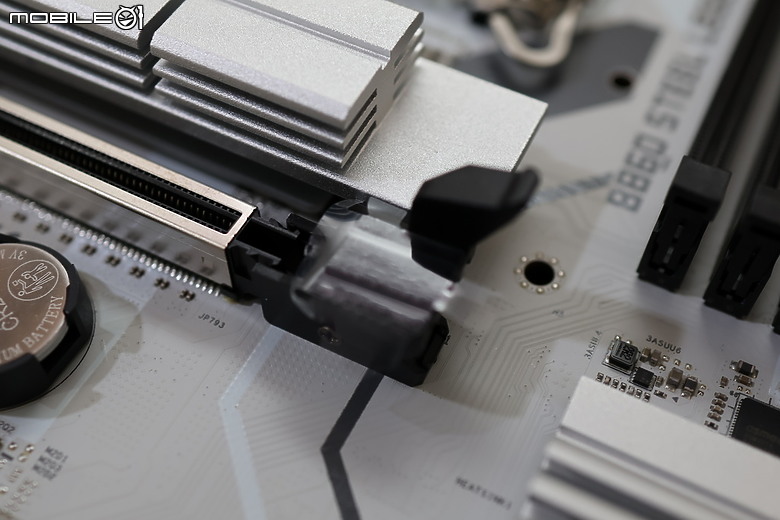

VGA 快拆機構彈簧

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

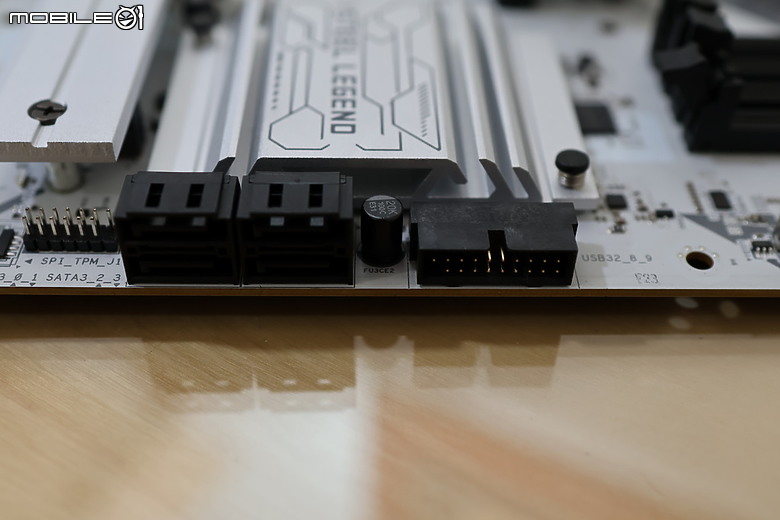

SATA 總共4組

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

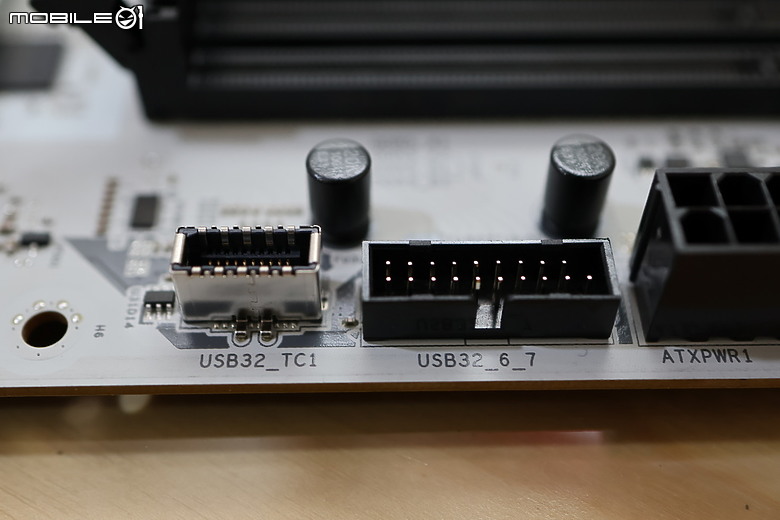

USB 擴充(設計)平行+垂直共兩組19PIN以及USB-C

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

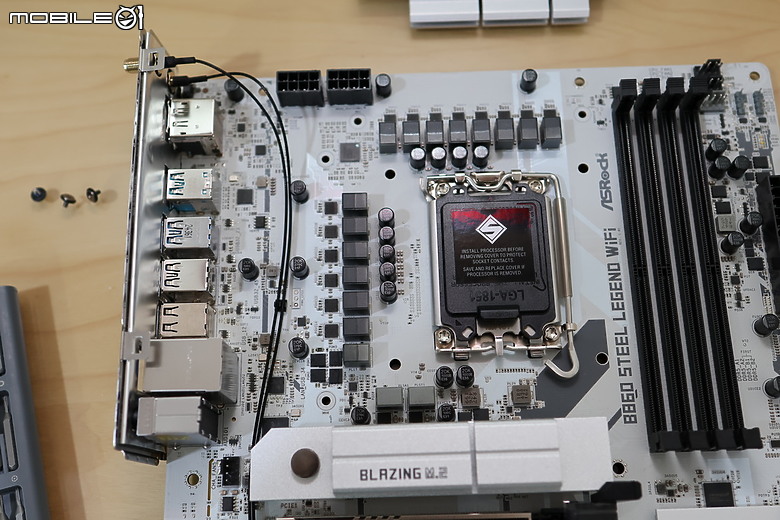

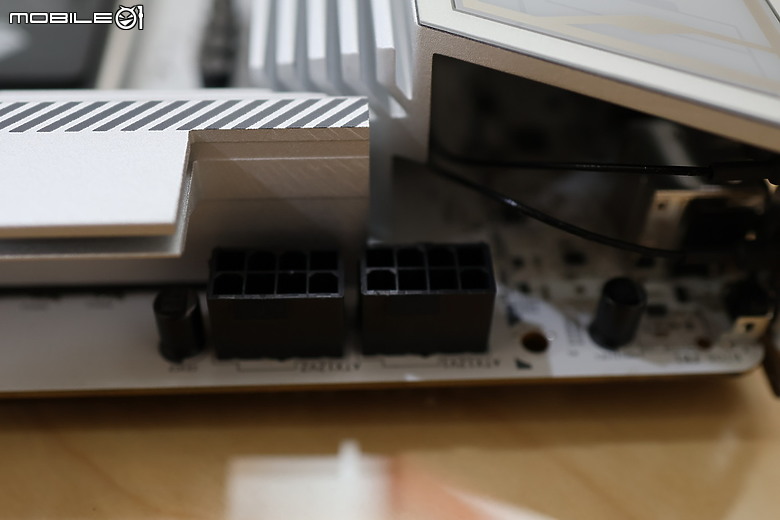

CPU供電2組8PIN EPS

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

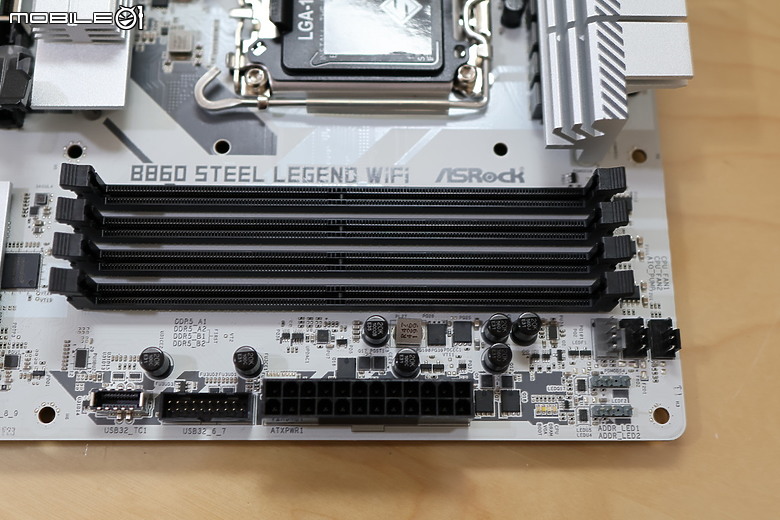

四組DDR5記憶體擴充(最高支援48x4)

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

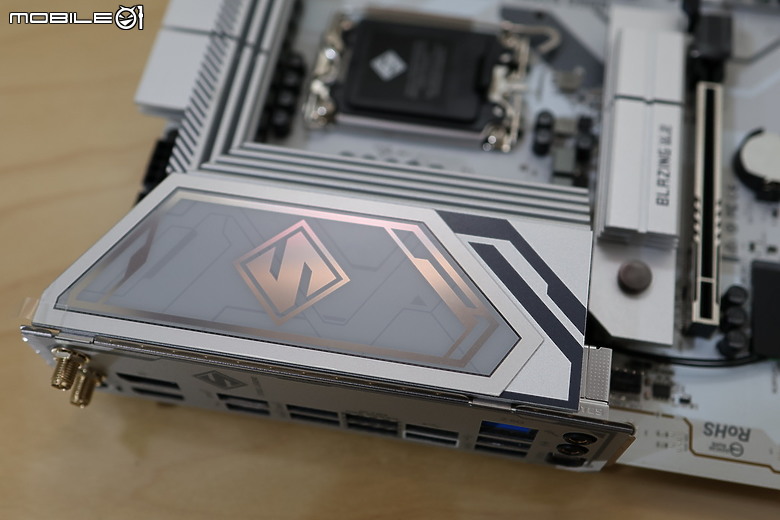

鋼鐵傳奇風格S的一體擋板IO

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

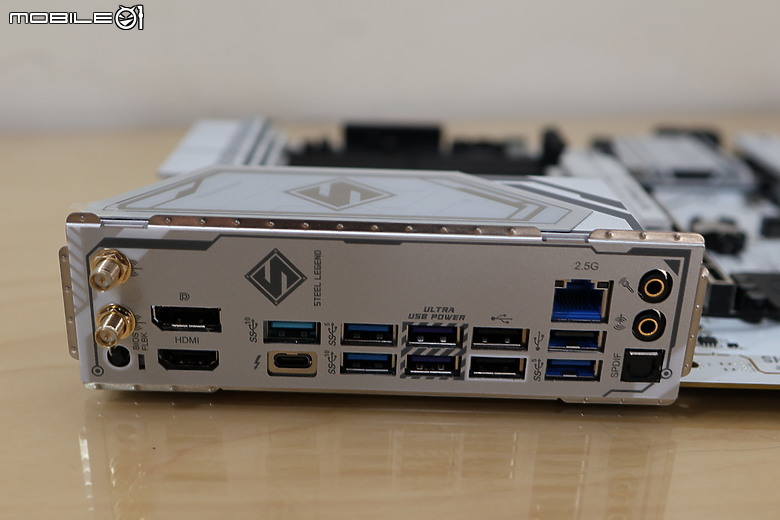

後方IO配置
- 2 x 天線埠
- 1 x HDMI 埠
- 1 x DisplayPort 1.4
- 1 x 光纖 SPDIF 數位音訊輸出埠
- 1 x Thunderbolt™ 4 Type-C 埠
- 2 x USB 3.2 Gen2 Type-A 埠 (10 Gb/s)
- 4 x USB 3.2 Gen1 埠**
- 3 x USB 2.0 埠
- 1 x RJ-45 網路埠
- 1 x BIOS Flashback 按鈕
- 1 x 線性輸出插孔 (鍍金音訊插孔)
- 1 x 麥克風輸入插孔 (鍍金音訊插孔)

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

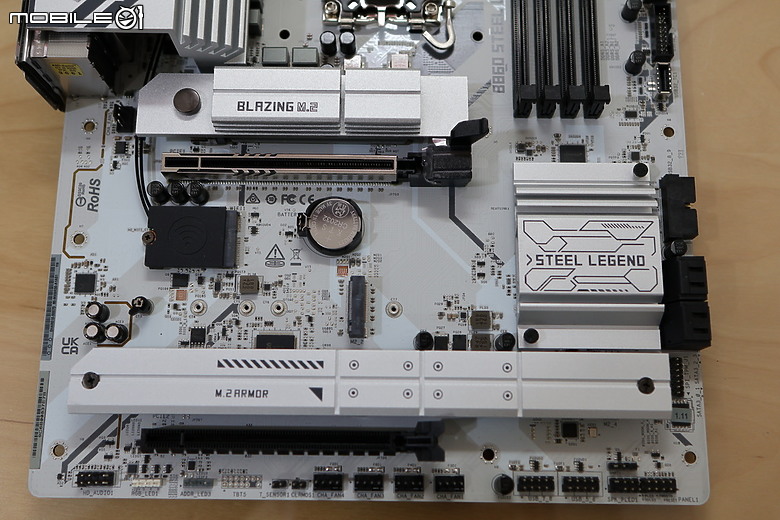

搭配銀白色系的M.2散熱馬甲

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

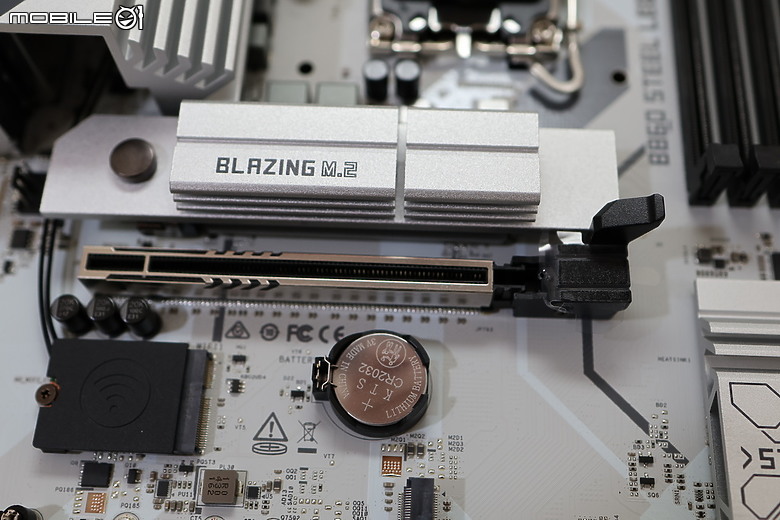

第一組M.2散熱片提供了Blazing M.2 插槽採用特殊的免螺絲快拆

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

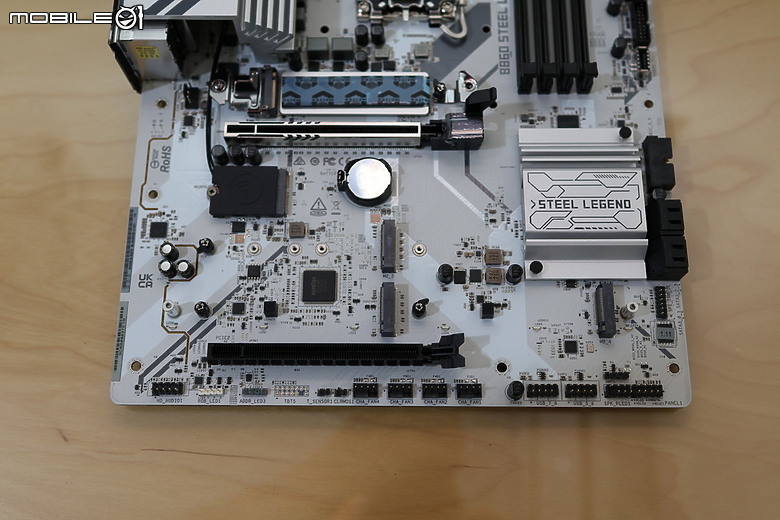

擴充槽
PCIE 插槽兩組 X16+X16 頻寬拆CPU 5.0 +PCH by x4.0

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

M.2 擴充槽 4 組(頻寬分享)
CPU:
- 1 x Blazing M.2 插槽 (M2_1, Key M), 支援 2280 型 PCIe Gen5x4 (128 Gb/s) 模式*
Chipset:
- 1 x Hyper M.2 插槽 (M2_2, Key M), 支援 2230/2242/2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式*
- 1 x Hyper M.2 插槽 (M2_3, Key M), 支援 2280 型 PCIe Gen4x4 (64 Gb/s) 模式*
- 1 x M.2 插槽 (M2_4, Key M), 支援 2280 型 PCIe Gen4x2 (32 Gb/s) 模式*

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

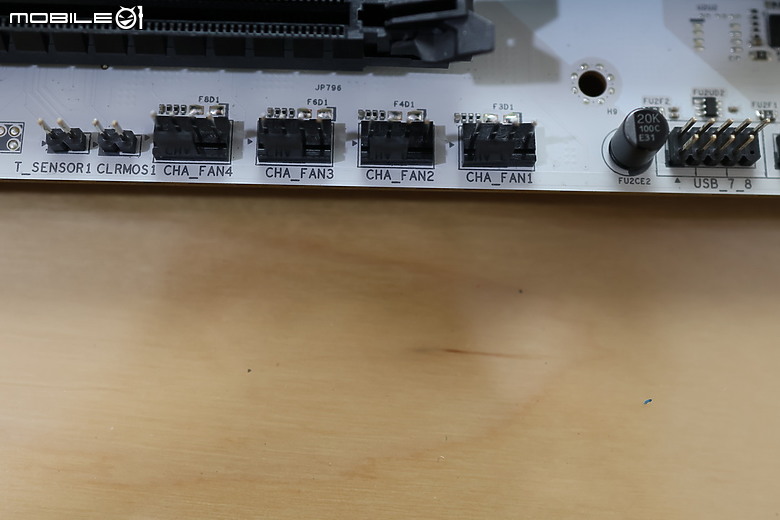

排列相當整齊的PWM風扇擴充針腳有利於裝機走線整理

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

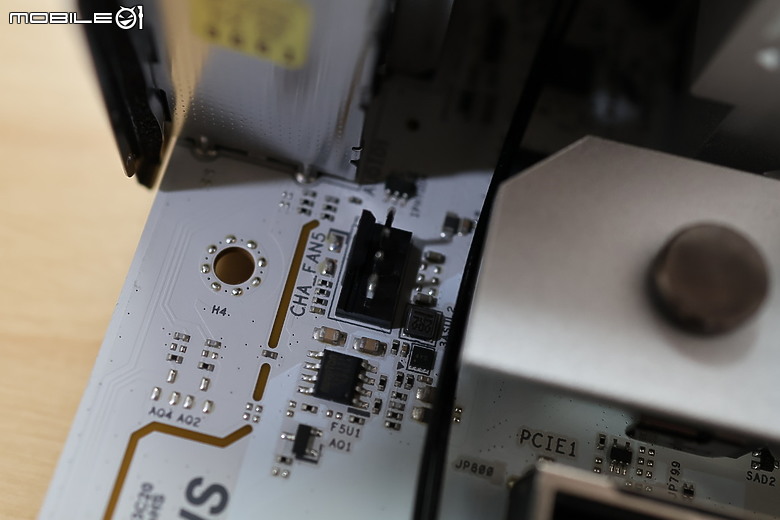

第五組CHA FAN隱藏在PCIE後面通常連接後排氣風扇

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

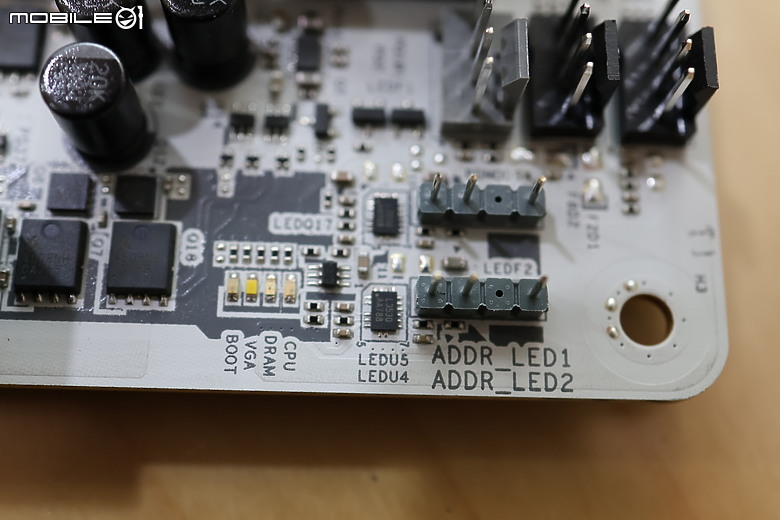

EZ DIY - DEBUG 燈號區

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

強大的供電配置- 14+1+1+1+1 相供電, VCore+GT+SA 80A Dr.MOS

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

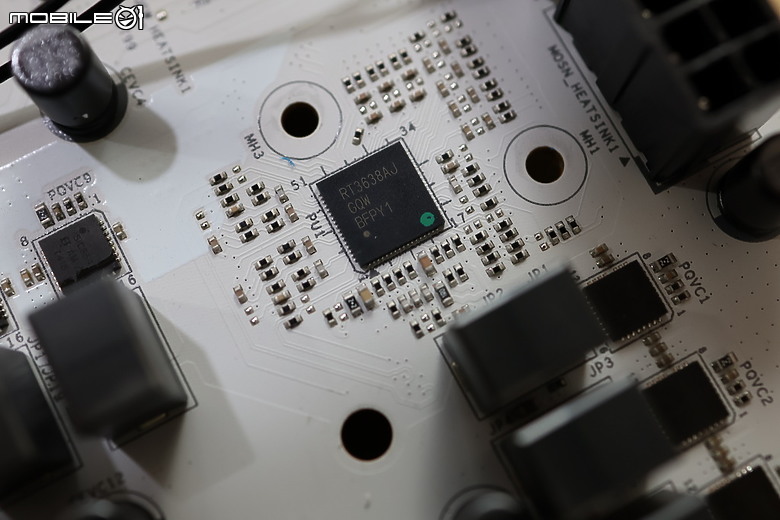

PWM 控制晶片為同Z890的,RT3638AJ PWM主控晶片

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

直上 Core U9 & 240 水冷

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

性能測試

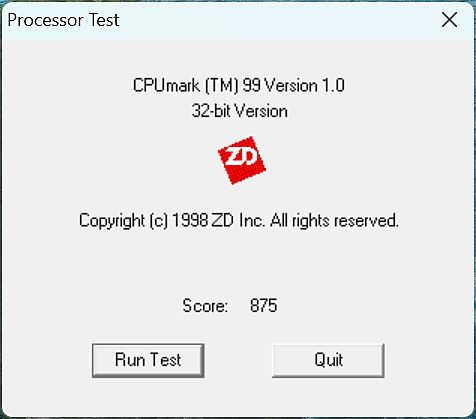

CPUMark99

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

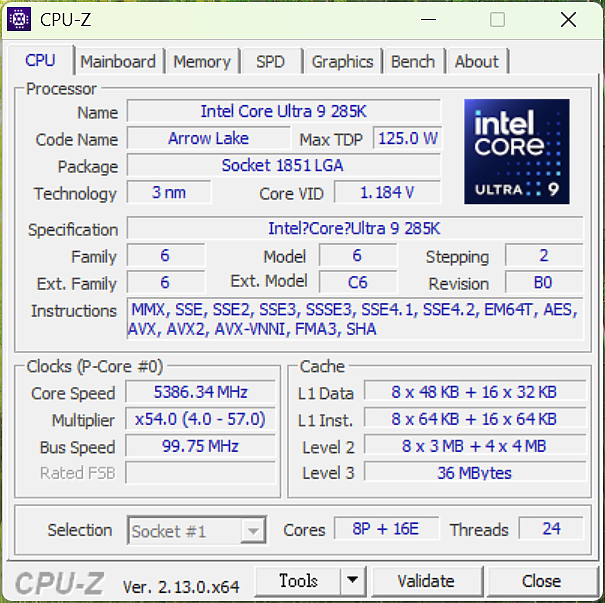

CPU-Z

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

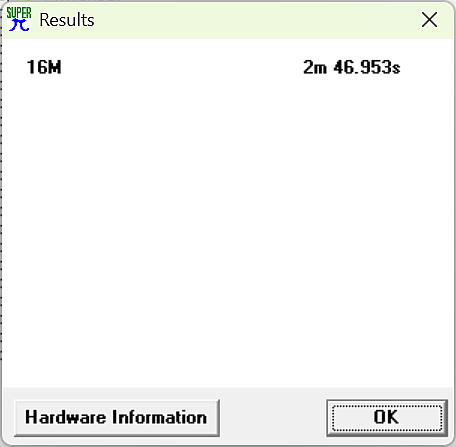

Super PI

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

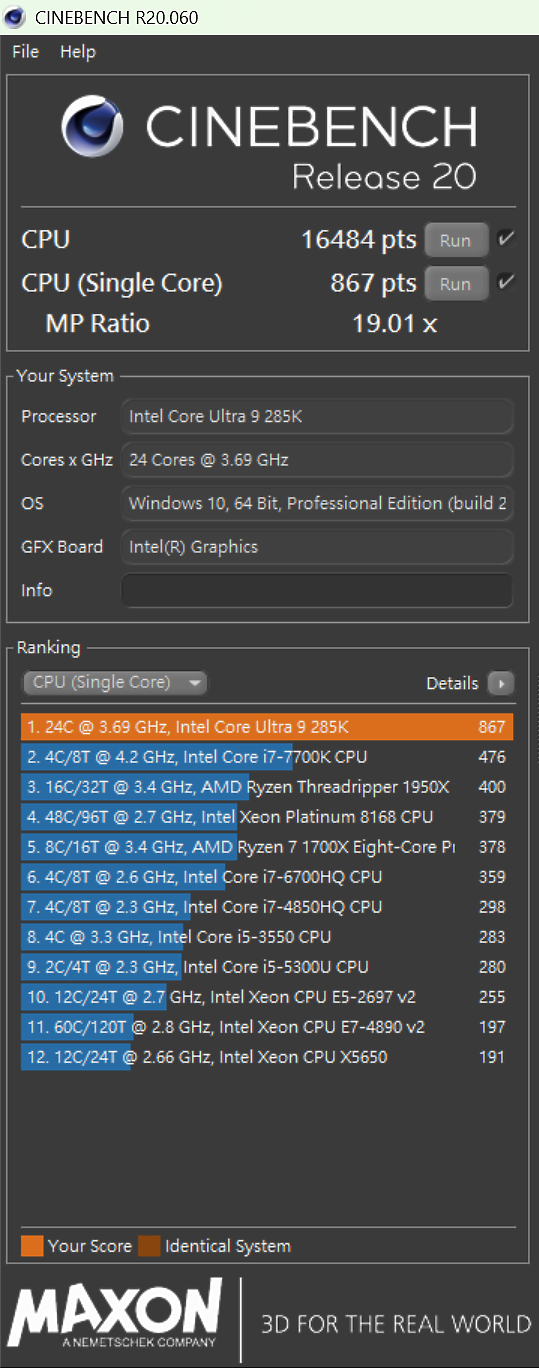

CINEBENCH 20

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

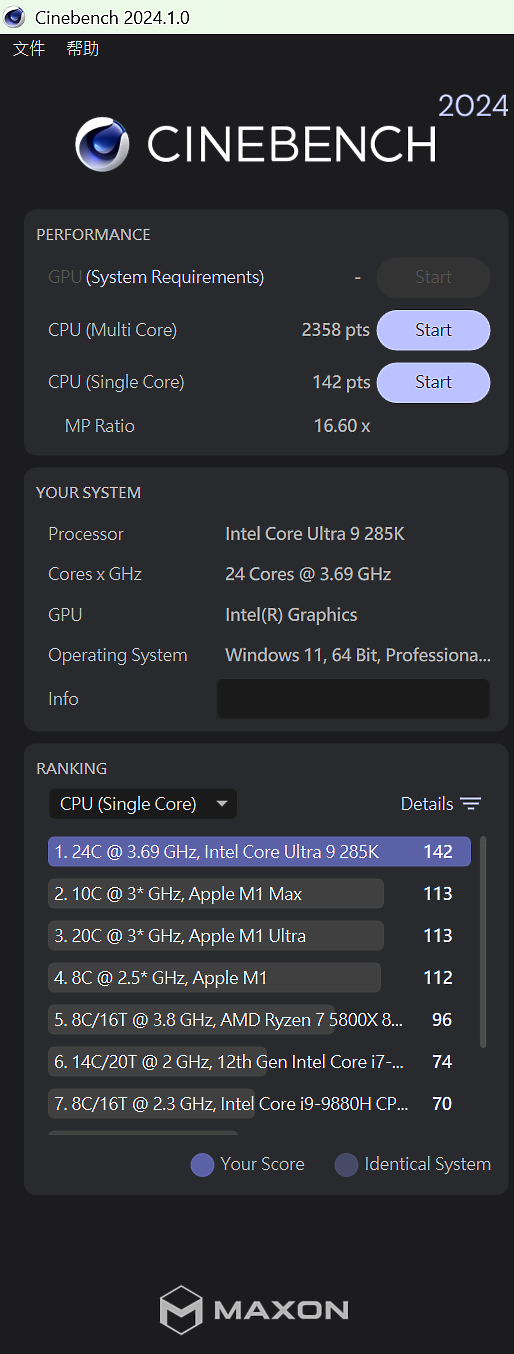

CINEBENCH 2024

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

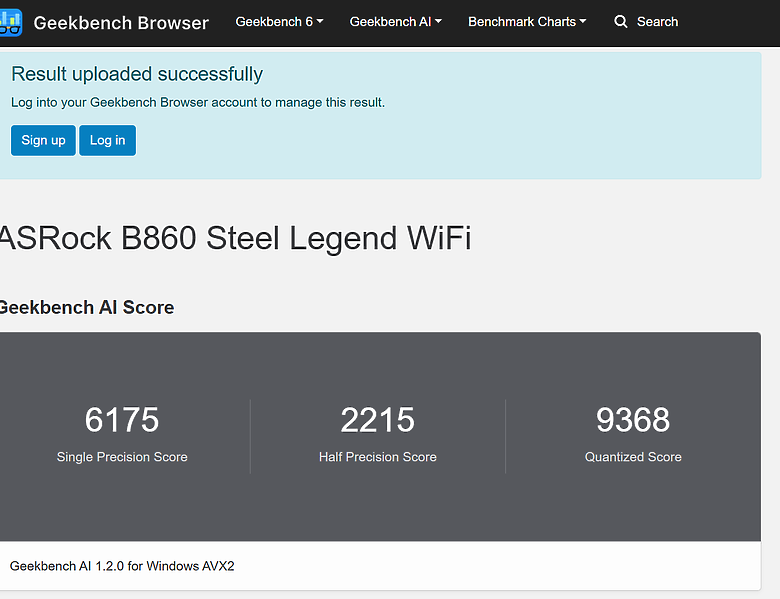

Geekbench AI -

高階用料美型白色 B860 Steel Legend WiFi 鋼鐵傳奇

B860 Steel Legend WiFi 心得

加入友善安裝設計 M.2 + 顯卡更方便玩家
以及PCIE 5.0 x16 顯示卡插槽支援新世代顯示卡
14+1+1+1 相+80A Dr.MOS中高階的供電配置
即使Core U9也撐得住,如果是非K系列的話完全可以勝任
擴充性方面還提供 4 組的M.2已經趨近於Z890的等級
雖然頻寬有取捨,畢竟是反映在實體終端價格上了
更適合需要運算 Ultra 200多核需求+價格有妥協的使用趨向
