10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

距離華擎OCF超頻板已經是Z170 OC Formula快要10年
終於在Core Ultra 200合併為太極的子系列重新回歸
以特色搭載超豪華的供電用料 22+1+2+1+1 相 110 SPS
快捷超頻按鈕和 9 組 OC 設定檔,支援 ElmorLabs OCP 插座
滿搭載華擎獨家專利功能 Memory OC Shiel 效降低 EMI 雜訊

Z890 Taichi OCF 硬體參數規格

LGA 1851RL-ILM 腳位
Intel Core Ultra (Series 2) 支援
尺寸:ATX 30.5 x 24.4 cm
供電:22+1+2+1+1 相供電, 110A SPS
記憶體:2 x DDR5 DIMM 插槽、官方超頻時脈達 10133MT/s
Memory Shield 技術
PCIE 擴充:
1x PCIe 5.0 x16
1x PCIe 5.0 x16 (x8 頻寬)
1x PCIe 4.0 x4
儲存插槽:M.2
有線網路:Realtek RTL8126 5GbE
有線無線:Wi-Fi 7、BT 5.4


Z890 Taichi OCF 外包裝採用全黑色系跟尺寸也改ATX

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

保留了OCF黃色系列的主題 ID 設計風格

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

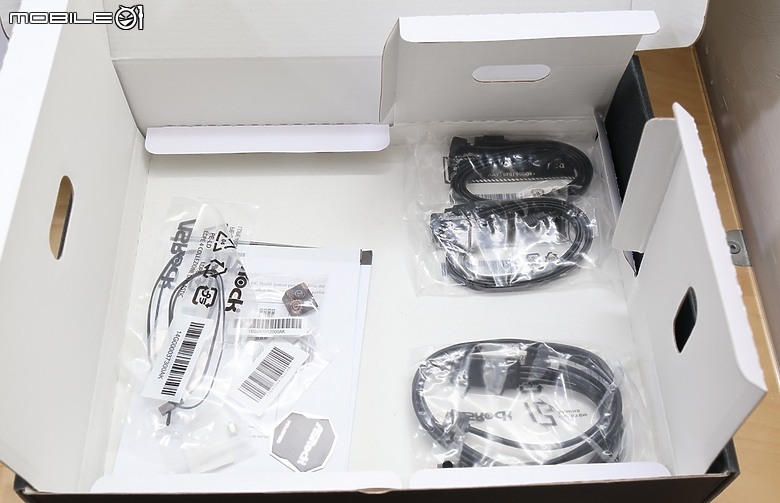

配件:安裝手冊、M.2固定螺絲、M.2銅柱
Taich信仰鍵帽、SATA傳輸線*4、ARGB一轉三線材與熱敏測溫線*2

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

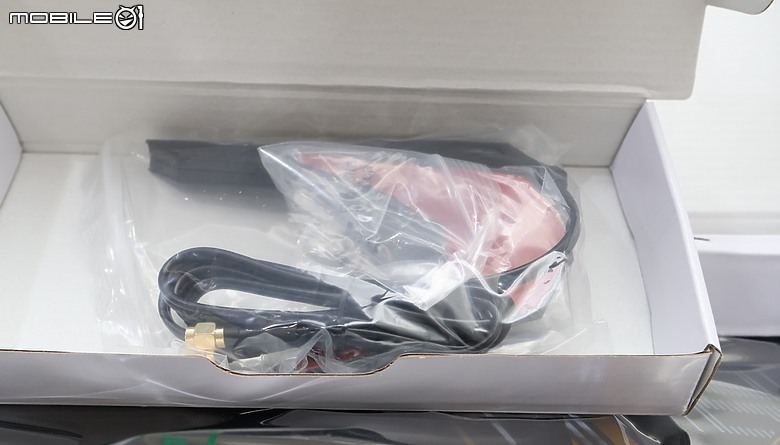

外接WiFi天線

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

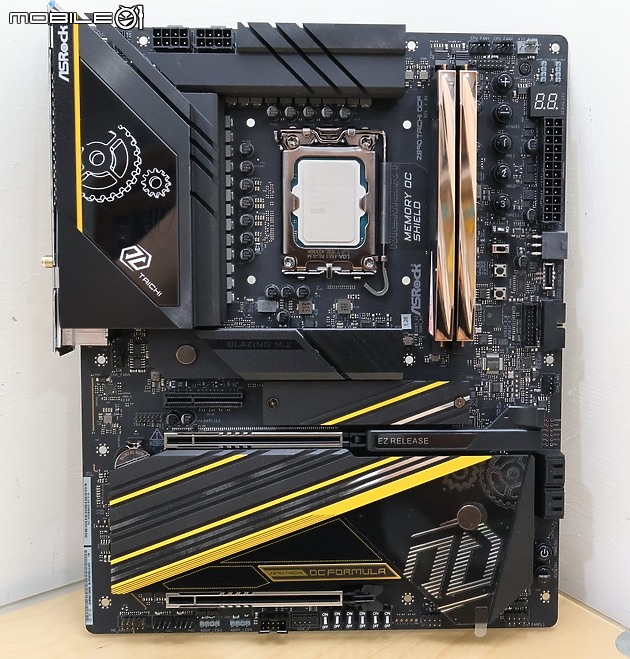

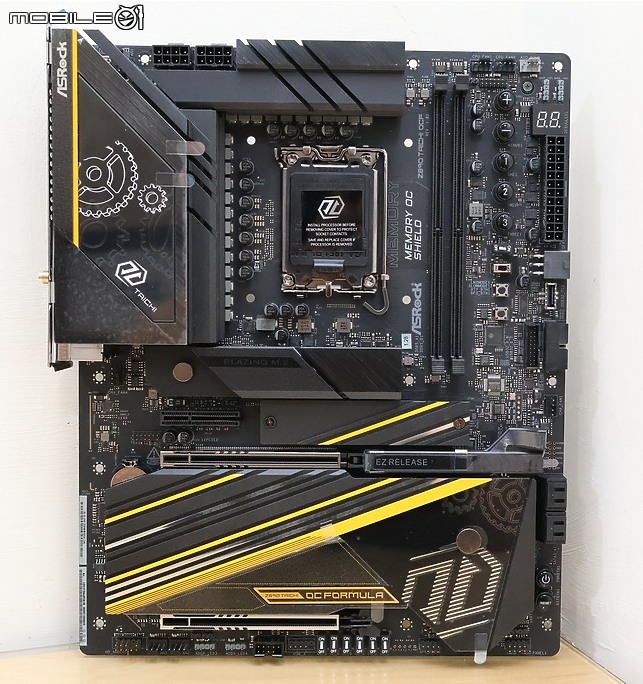

Z890 Taichi OCF外觀採用OCF的黃色系象徵標誌色穿插
堆料10 PCB 搭載 22+1+2+1+1 相 110A SPS 供電配置

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

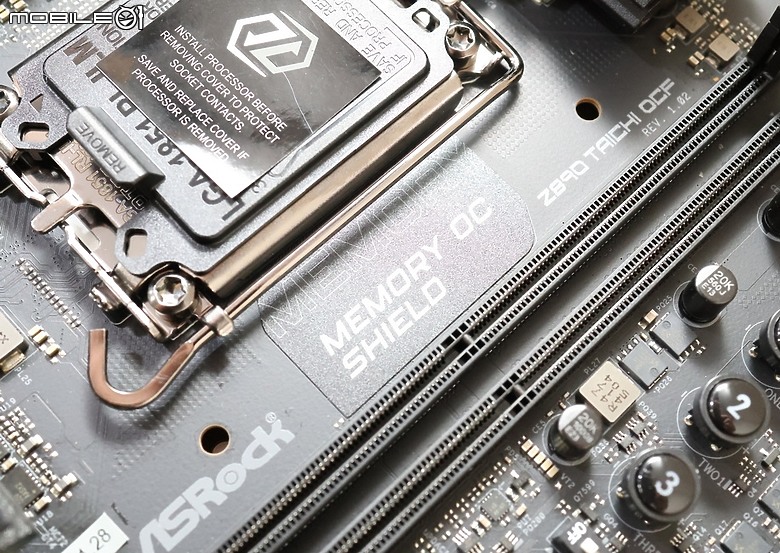

專利Memory OC Shield技術隔絕掉電磁干擾 (EMI)
進一步提升記憶體超頻性能與穩定性

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

除了Debug燈號以外 OCF 還配置了取多超頻用的實體按鈕,相當豐富可玩性多
快速 OC 按鈕 (+) (PLUS1)、快速 OC 按鈕 (–)
(MINUS1)、NickShih OC 設定檔 1~3、LN2 模式開關 (LN2MODE1)
慢速模式開關 (SLOWMODE1)、重開機按鍵 (RTY_BTN1)、安全開機按鈕 (BFG_BTN1)

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

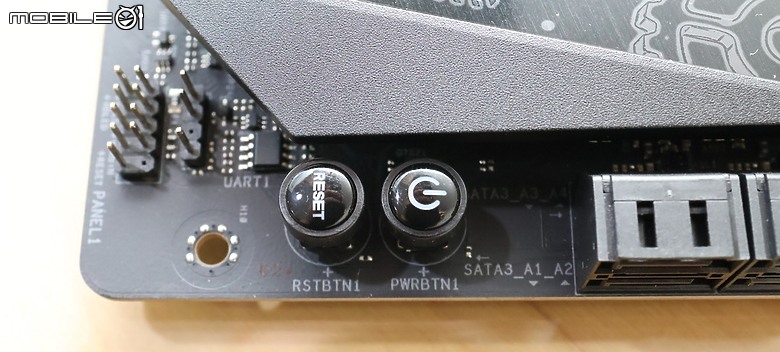

玩家必備的裸測開關以及重置

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

USB機殼擴充性提供兩組19Pin Gen1以及一組USB-C Gen2 20G

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

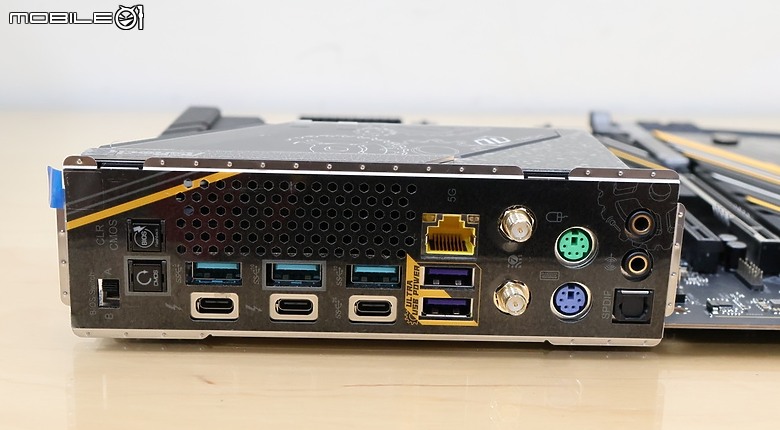

後方I/O配置也相當的豪華

雙 BIOS 切換開關、CMOS 資料清除按鈕 (Clear CMOS)
PS/2鍵盤、PS/2滑鼠、Wi-Fi連接、音訊+光纖端子
USB 3.2 Gen1 Type-A、USB 3.2 Gen 2 Type-A*4
USB 4 Thunderbolt 4 Type-C*2、5Gbps RJ-45

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

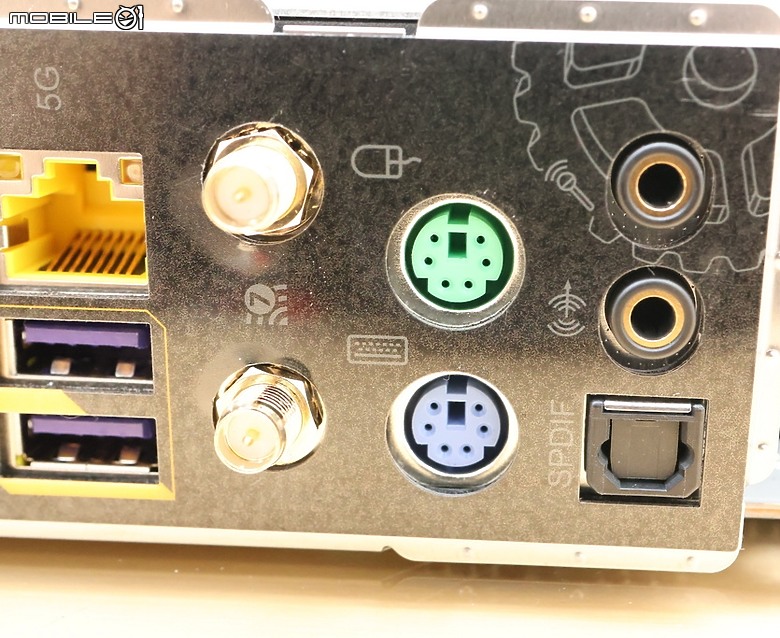

尤其是少見的PS/2快要絕跡了 超頻玩家必備
原因在於極限超頻過程中 USB有機會失去作用
只有PS/2不會受影響,此時就可以派上用場了

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

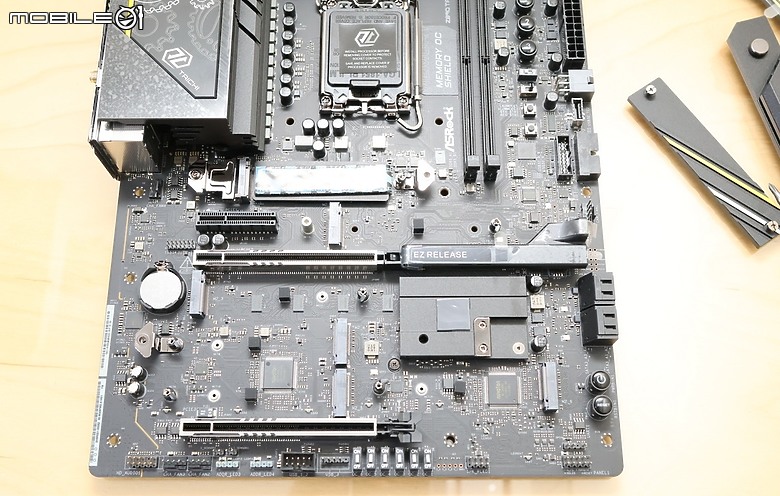

大面積M.2散熱片以及提供 6 組 M.2 NVMe SSD 擴充性相當強
EZ 友善DIY設計所有的 M.2 SSD 插槽免螺絲固定快扣設計

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

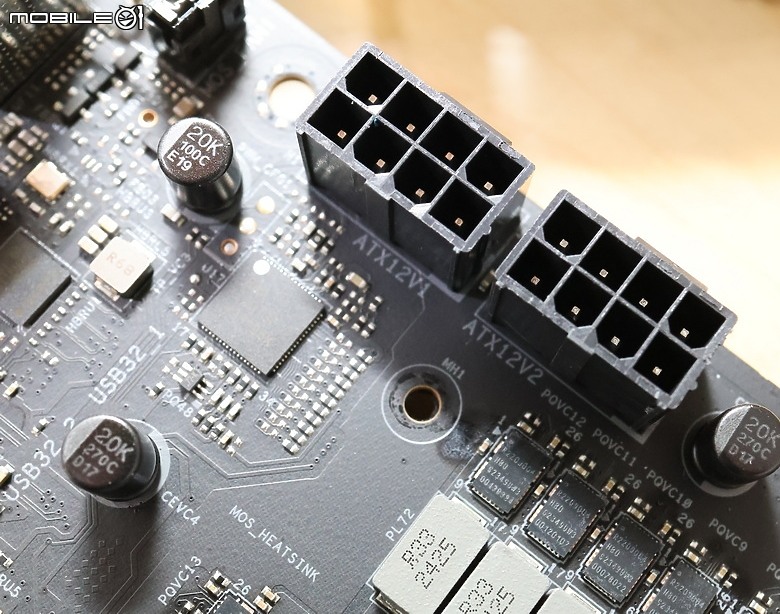

供電採用 22+1+2+1+1 (110A SPS) 以及配置10層PCB相當高階,兩組8PIN供電

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

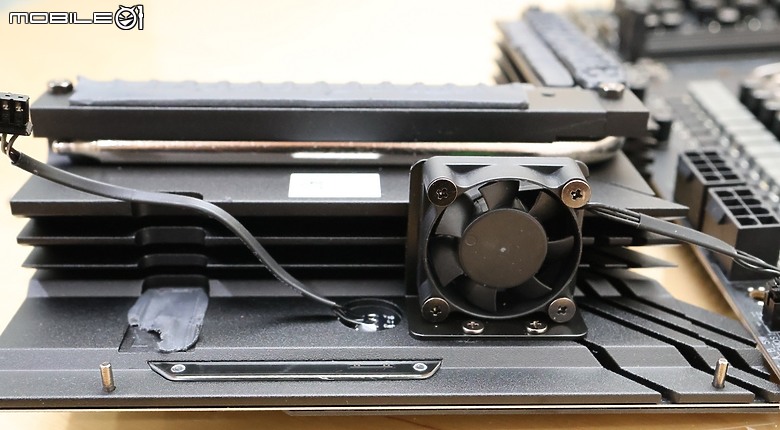

獨立大面積的散熱模組外還配置一組VRM小風扇

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

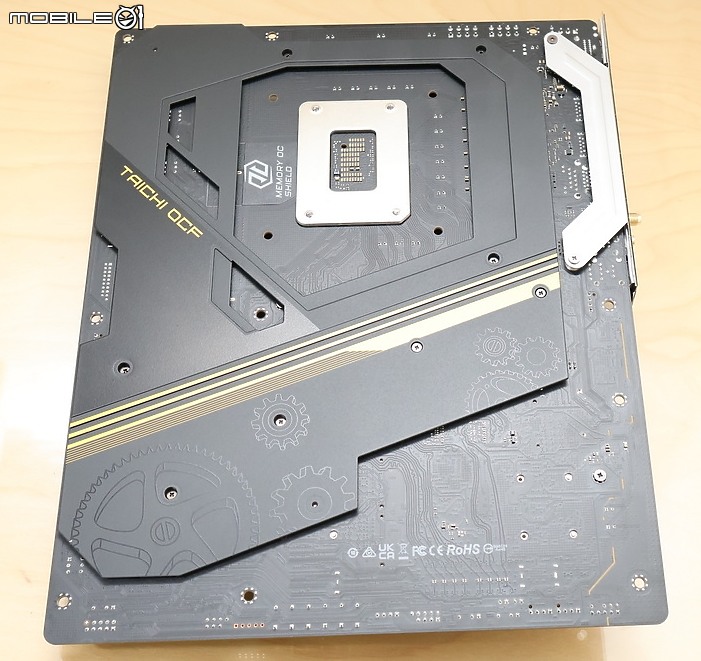

主機板背面配置大面積強化背板

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

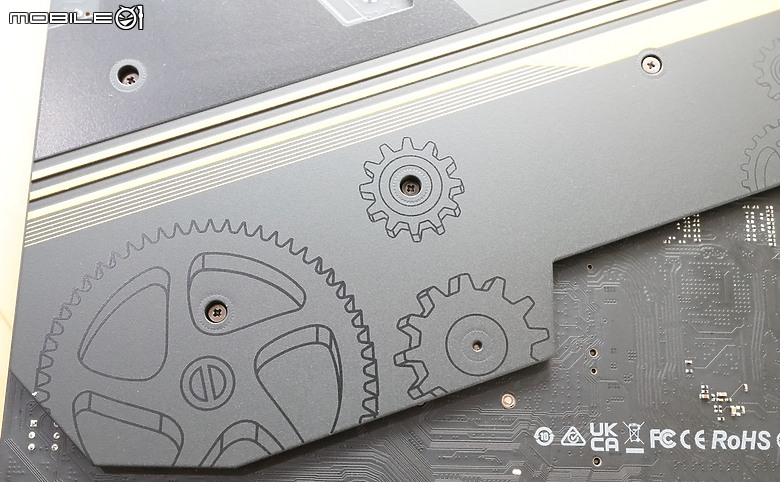

印有太極元素圖騰,象徵著OCF也是太極家族的一員了

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

________________

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

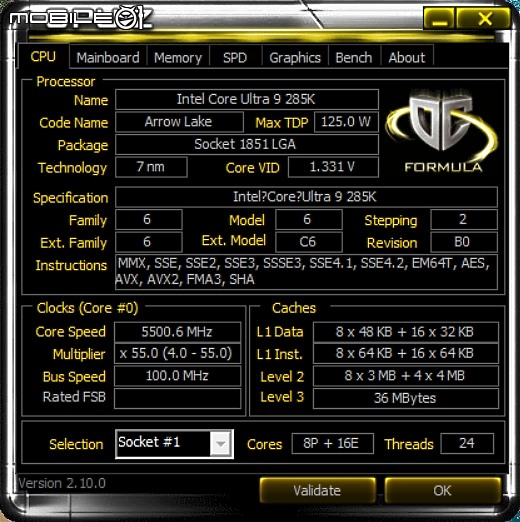

CPU:Intel Core Ultra 9 285K
主機板: Z890 Taichi OCF @0x113 BIOS

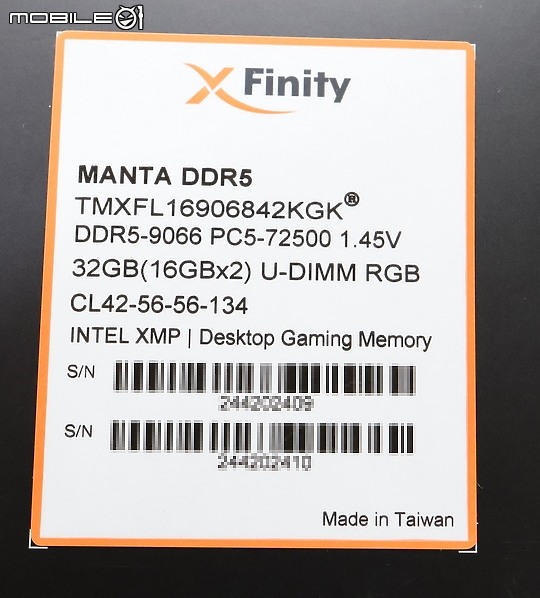

記憶體:v-color Manta XFinity RGB CKD DDR5-9066
固態:三星 990PRO 1TB
空冷:利民 FC140
電源:全漢 VITA GM 750W



10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱


10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱
________________

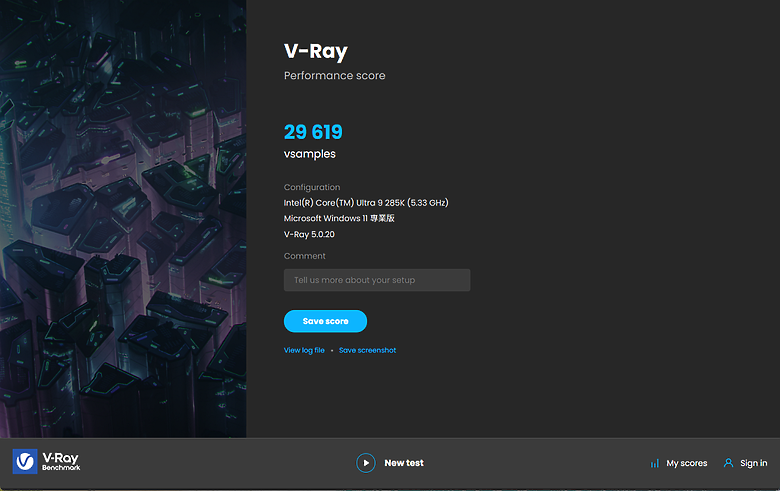

CPU 渲染性能 V-RAY 跑分

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

Cinbencch 2024

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

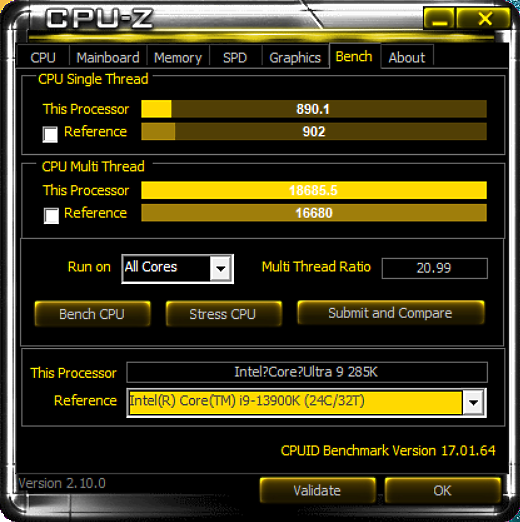

CPU-Z Bench

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

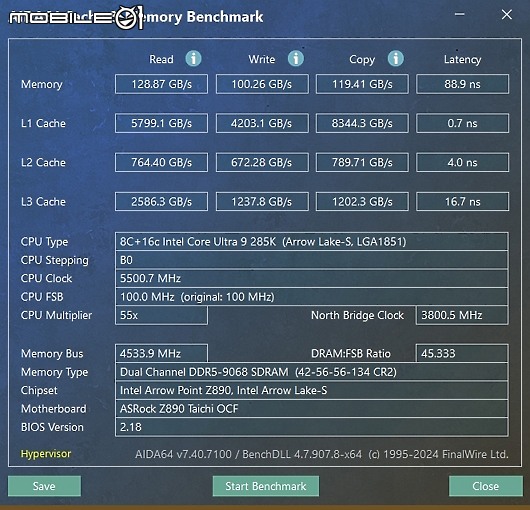

預設 AIDA64 Memory D5-9066 測試分數參考

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

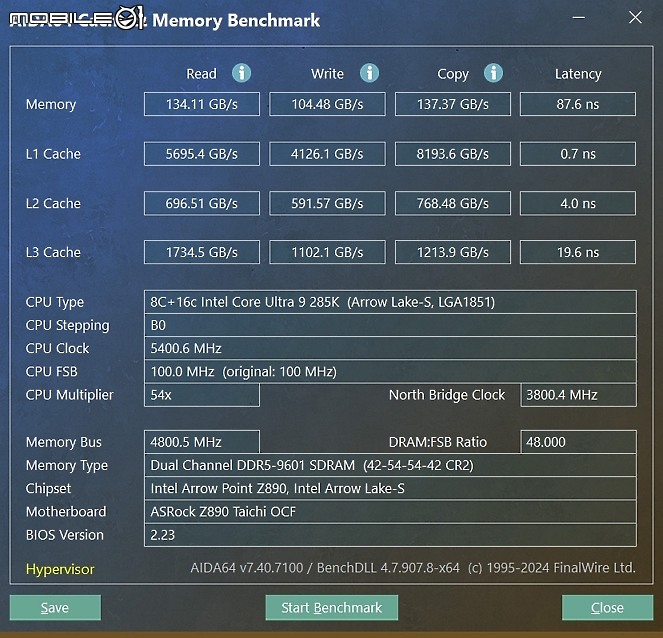

手動超頻上 Gear 2 9600 延遲降為 87.6
讀取頻寬增長性能4.7%
寫入頻寬增長性能4%
對於仰賴記憶體運算的環境來說相當有幫助

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

Z890 Taichi OCF 測試心得

10年磨一劍 OCF 回歸整併太極 ASR 華擎 Z890 Taichi OCF 開箱

官方標榜DDR5可超頻破萬加上Memory OC Shiel技術加持更低延遲更高頻率
不過還是要看玩家們持有的CPU控制器以及記憶體模組產品體質因素
整體硬體擴充性強,也加入了EZDIY設計(M.2免螺絲/顯卡快拆)
玩家超頻樂趣的硬體設計思維NickShih's OC Profile Button
以及加入了 Renesas RC26008 時脈產生器晶片功能
讓玩家琢磨超頻獨立調整 BCLK / PCIe / DMI 頻率等
Z890 Taichi OCF整體來說還是跟各家對位的2DIMM Z890一樣
算是象徵宣示性的高階超頻產品,瞄準的是超頻+信仰的玩家族群
2025-01-16 13:38 發佈
華擎太極耶
蠻有特色的主機板
以前有收過一張很屌
vostroRLK wrote:距離華擎OCF超頻板...(恕刪)
記憶體只有兩隻尷尬 但現階段 D5不會插滿的狀態下 非常夠用了
