ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

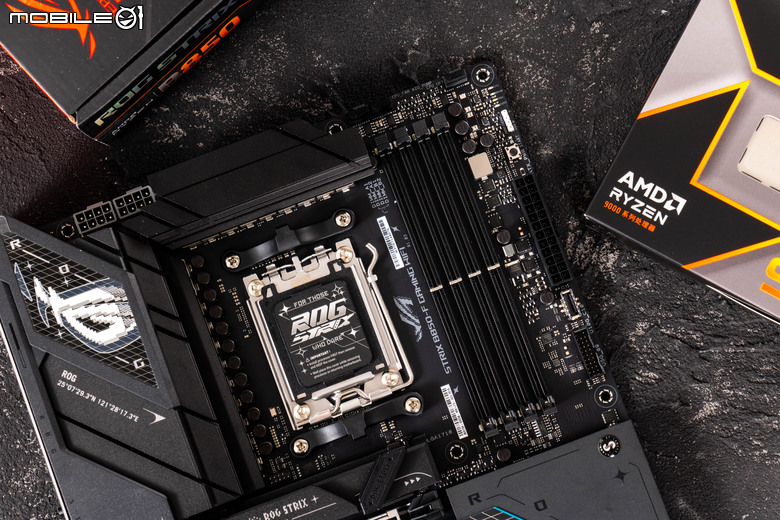

ROG STRIX B850 GAMING-F WiFI 主機板。

即便距離 AMD 在 CES 的發表會還有一段時間,但是 AMD 應對主流市場的 B850 系列主機板已經先行解禁,以延續 AM5 插槽、 PCIe Gen 5 顯示卡/SSD/DDR5 記憶體、WiFi 7 無線網路的配置,提供主流預算的玩家能在搭配 AMD Ryzen 7000/8000/9000 處理器,有更實惠的選擇。而陳拔這次收到了 ROG STRIX B850 GAMING-F WiFI 這張主機板,並且搭配 Ryzen 9000 系列處理器進行開箱實測,以下是陳拔的開箱實測報告。

ROG STRIX B850 GAMING-F WiFI 主機板開箱與外部配置

首先先來看 ROG STRIX B850 GAMING-F WiFI 主機板的開箱與外部配置,雖然說是 Strix B 系列晶片組的主機板,但是 ROG STRIX B850 GAMING-F WiFI 主機板在散熱片配置上也一樣是給好給滿,不管是處理器 VRM 模組散熱或是 M.2 SSD 插槽部分,都覆蓋了相當大面積的金屬散熱片,並且還點綴了小面積的燈效設計。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
ROG STRIX B850 GAMING-F WiFI 主機板的盒裝外觀,具備產品型號、產品正面影像以及 AMD B850 晶片組的標示。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
正面左下角的產品特色,包括 ADVANCED AI Ready(這應該是 ROG 之後的產品必備)、 WiFi 7 無線網路、Dolby Atmos 音效以及 AURA SYNC 燈效同步設計。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
ROG STRIX B850 GAMING-F WiFI 主機板的盒裝背面,除了產品正反面影像外,還標示了產品特色、規格表以及 IO 背板的配置圖例。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
功能特色部分包括 ROG Aesthetic 燈效配置、強固處理器電源供應設計、M.2 以及 PCIe 插槽 Q-Release 快速拆裝設計以及支援四組 M.2 SSD 插槽等等。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

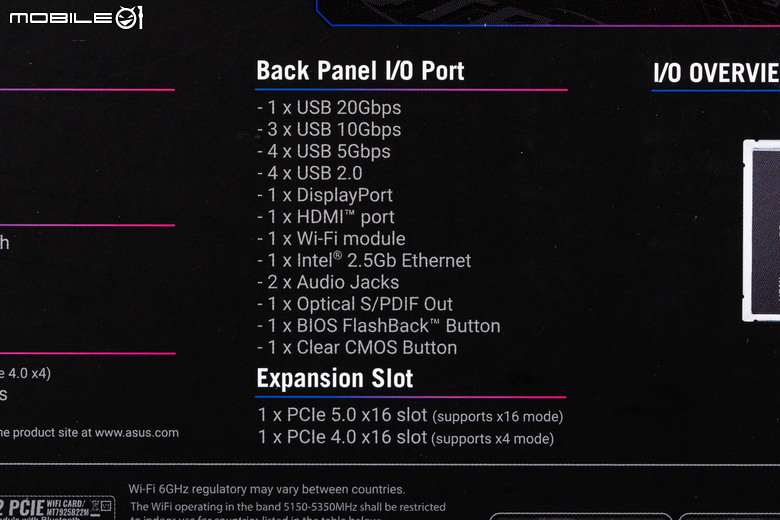

產品規格表中對處理器、晶片組、記憶體以及儲存裝置的支援,另外尺寸採用 305mm x 244mm 的 ATX 標準規格。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
IO 背板以及 PCIe 插槽配置。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
IO 背板的配置圖例,基本上除了 USB 4 外,該有的功能幾乎都有了。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
ROG STRIX B850 GAMING-F WiFI 主機板內的盒裝配件,包括 ASUS WebStorage 雲端空間的兌換碼、貼紙,簡易安裝指南、M.2 SSD 插槽緩衝墊、M.2 SSD Q-Release 備用扣具、束線帶、SATA 傳輸線、WiFi 7 無線網路天線、ROG 吊飾等等。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

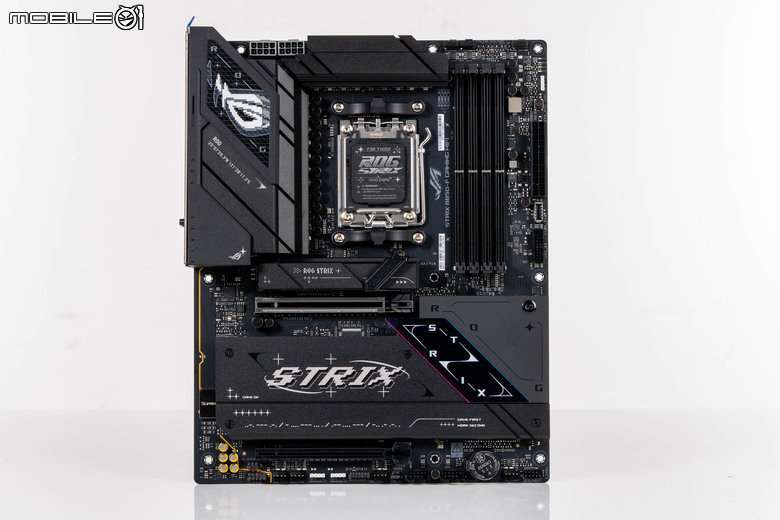

ROG STRIX B850 GAMING-F WiFI 主機板的本體正面,可以看到在散熱片的配置規格上可說不輸給 Z 系列的高階主機板。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

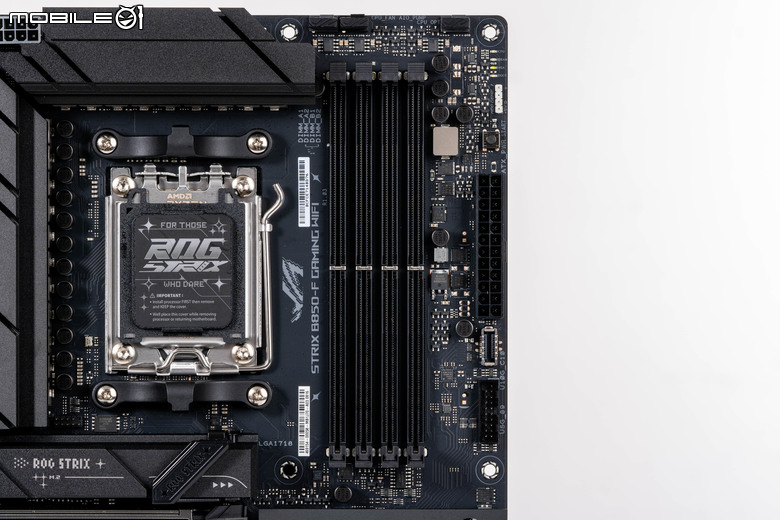

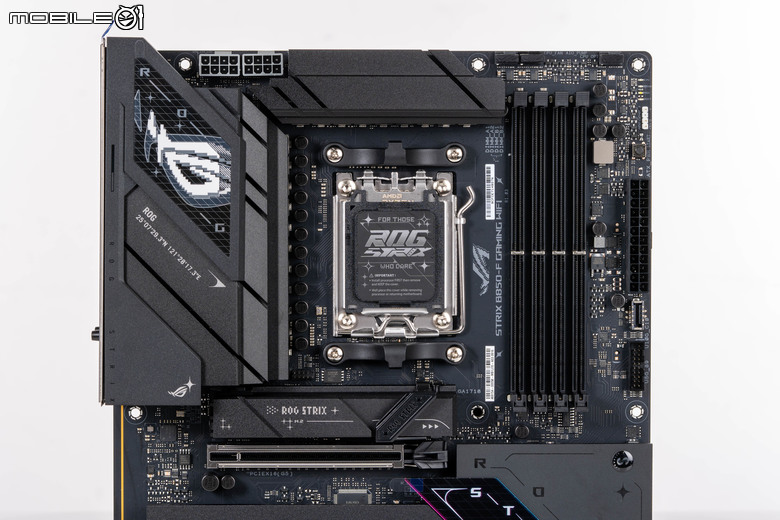

ROG STRIX B850 GAMING-F WiFI 主機板的上半部配置,在左側 IO 護蓋上的 ROG 敗家之眼 Logo 上還具備 RGB 燈效設計。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

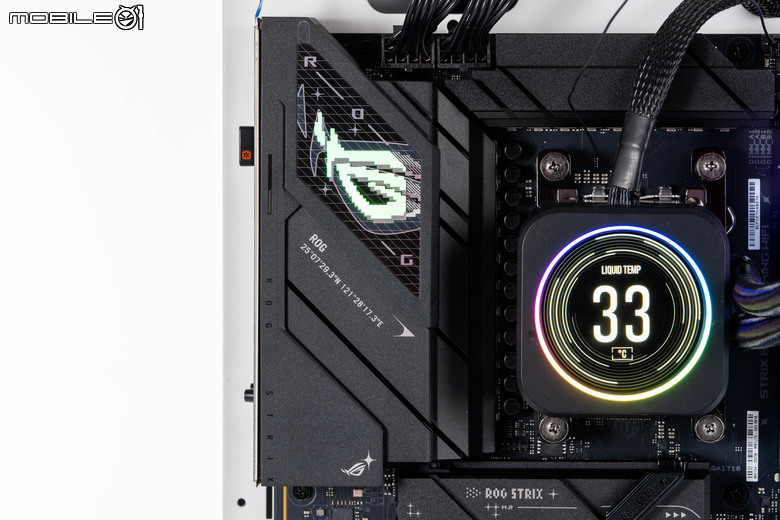

開機時燈效亮起的狀態。

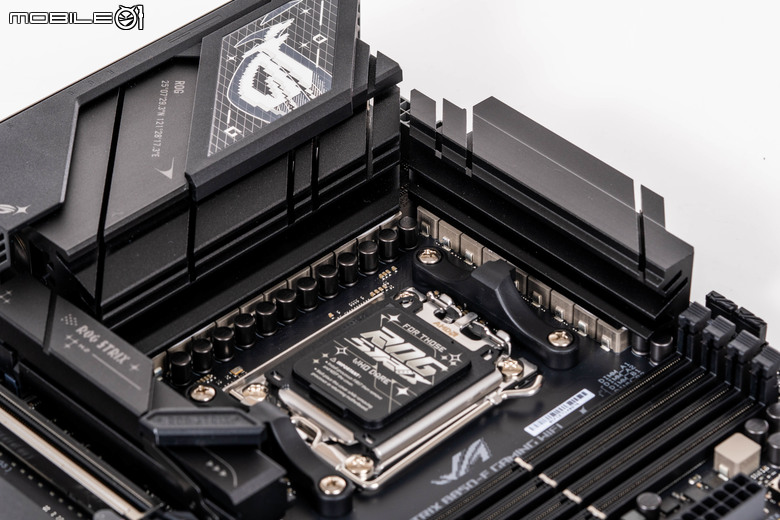

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置處理器 VRM 模組上方的散熱片設計,在上方與左側的元件上方都有份量相當足夠的金屬散熱片協助處理器電壓模組的散熱。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
從斜向的角度來看配置,這兩組散熱片都具備了多道的水平以及斜向溝槽,增加空氣接觸面積來加強散熱。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

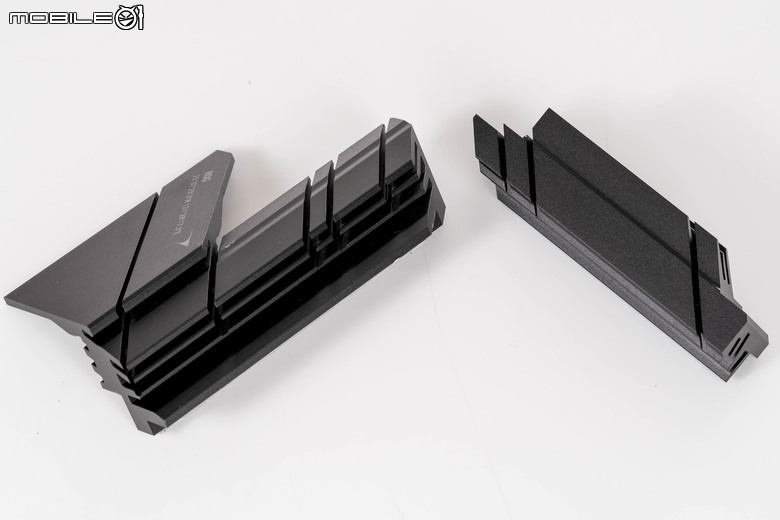

將散熱片卸下後的狀態,兩具散熱片為獨立設計,之間並沒有熱導管連接。

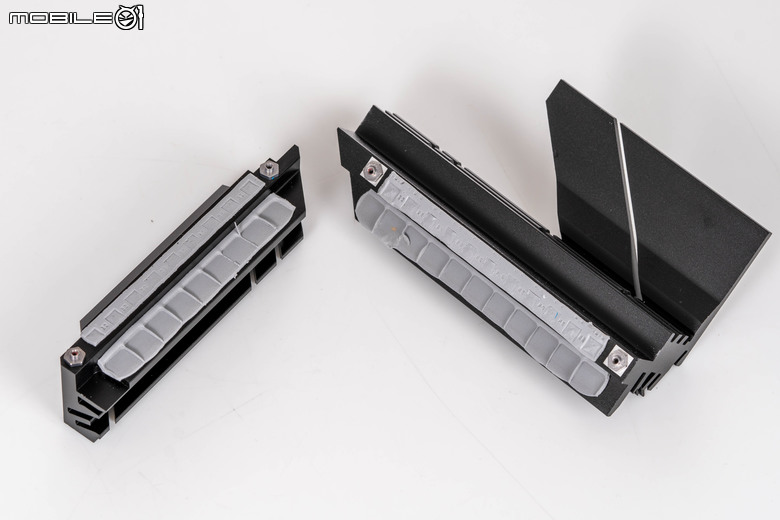

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置背面與處理器供電轉換元件接觸的部分有導熱膠的配置。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

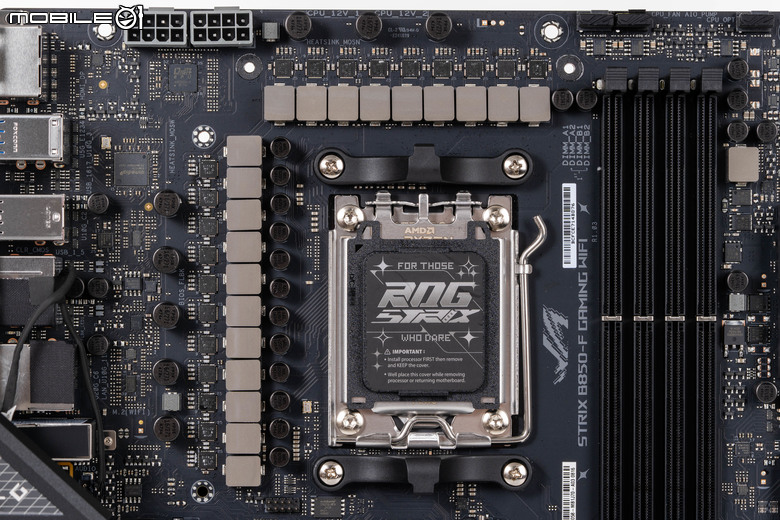

ROG STRIX B850 GAMING-F WiFI 主機板的處理器供電模組配置,採用 16+2 的 Teamed Power 配置,在每相電源供應採用兩組 80A Power Stage 來提供處理器較高的電源需求,並且提供較穩定的電壓供應。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

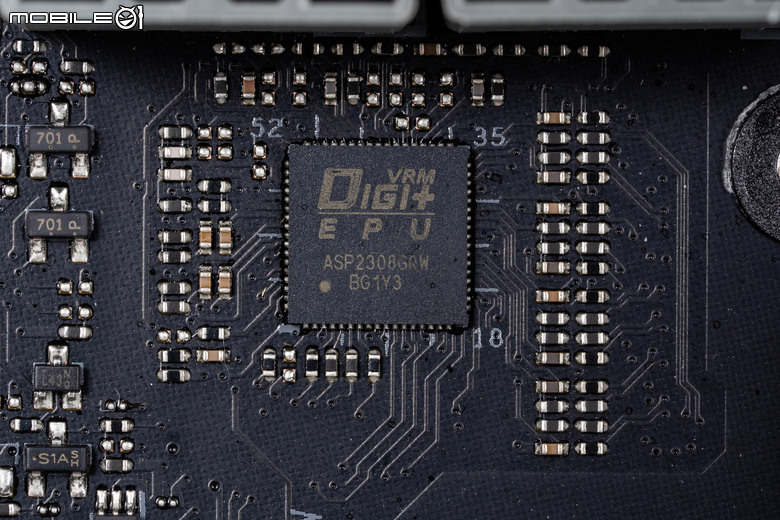

處理器電源控制採用 Digi+ VRM EPU ASP2308 PWM 控制器。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

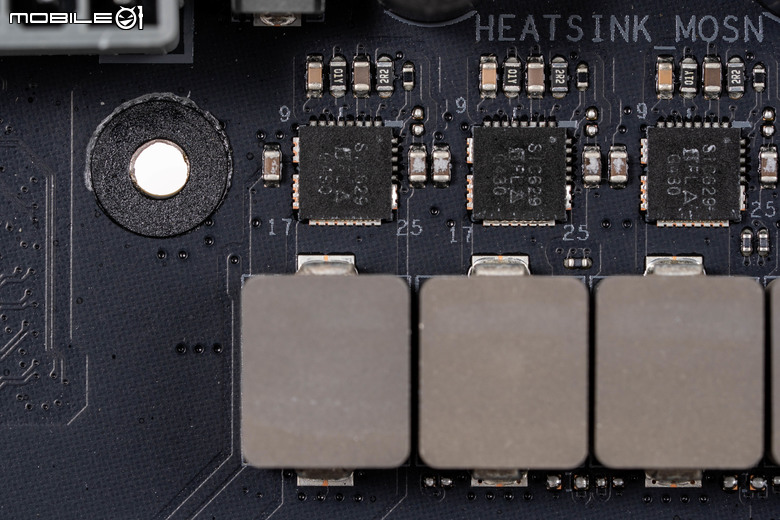

搭配 SIC629 MOSFET 進行電壓轉換。

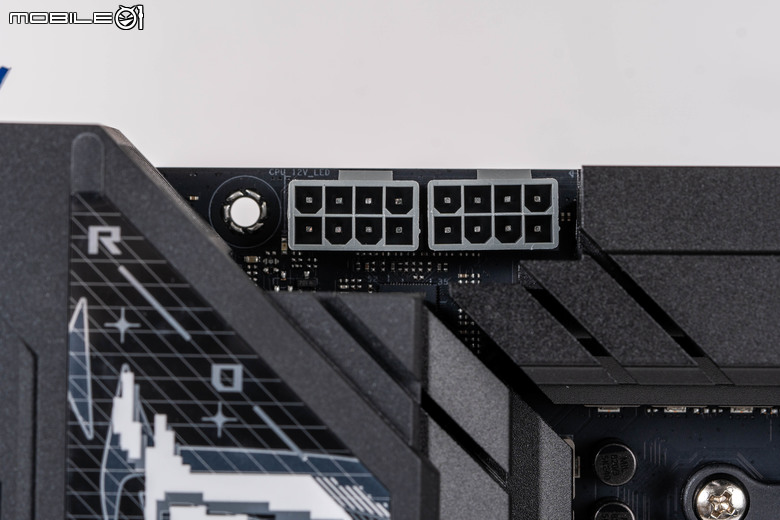

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置處理器供電部分採用兩組 8 Pin 12V ATX 電源插座,並且具備強化設計來應對較高的溫度與電流。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
記憶體插槽部分則是提供四組 DDR5 DIMM 插槽設計,最高支援 192 GB(48GBx 4)的安裝容量,時脈部分則是支援最高 DDR5-8000 以上的超頻記憶體,以及 AMD 的 EXPO 超頻設定檔。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

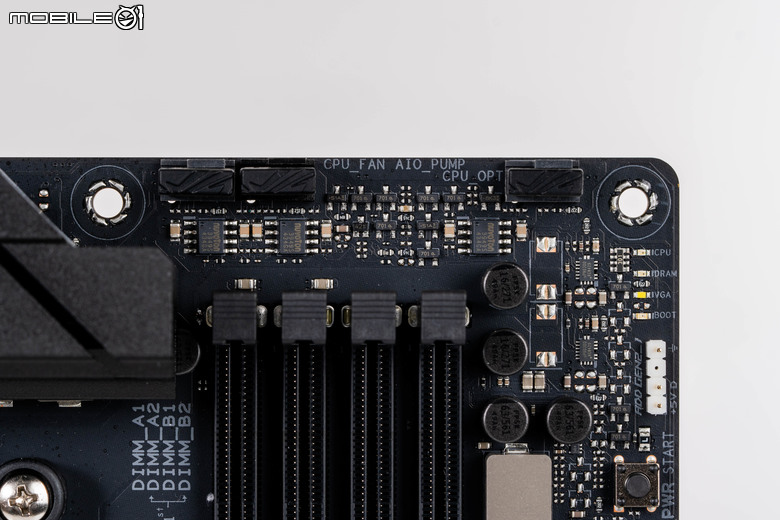

主機板右上角的區塊則是提供了處理器散熱風扇以及 AIO 水冷的 4 Pin 電源供應插座,現在出廠時也有了橡膠護蓋的設計。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

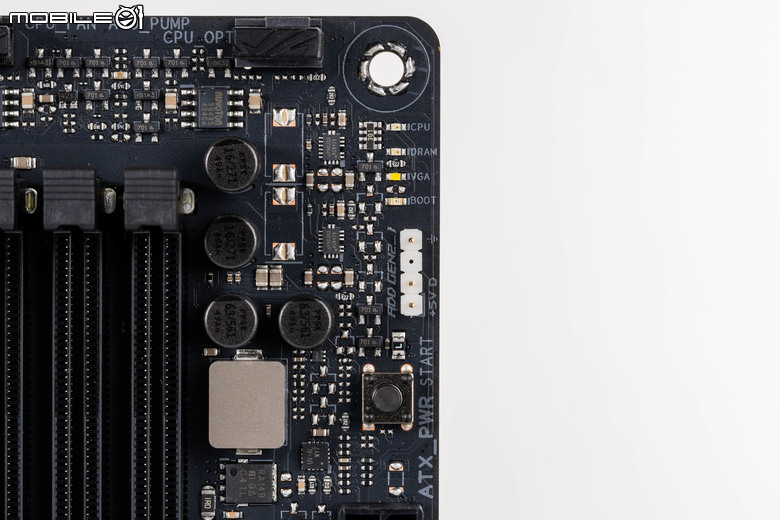

靠右側的部分則是有開機 POST 狀態指示燈、ARGB 燈效插座以及啟動按鍵。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

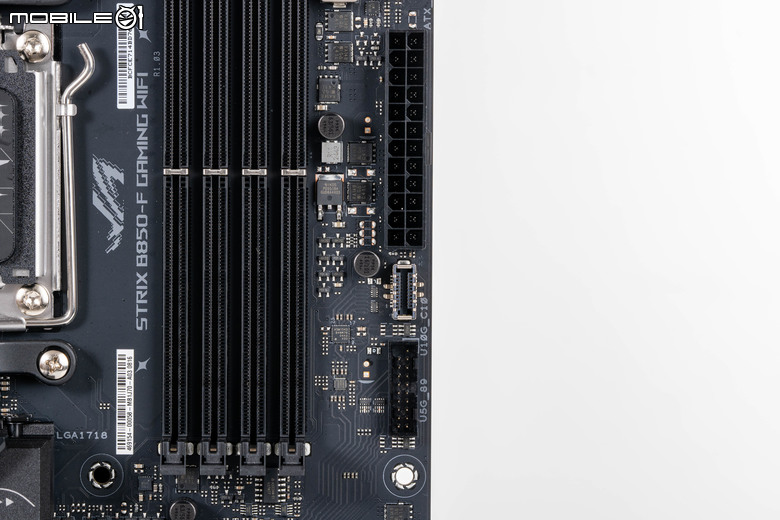

記憶體插槽右側則是有 ATX 24 Pin 主機板電源插座、 USB 10 Gbps Type-C 前面板插座以及 USB 5 Gbps Type-A 前面板插座。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

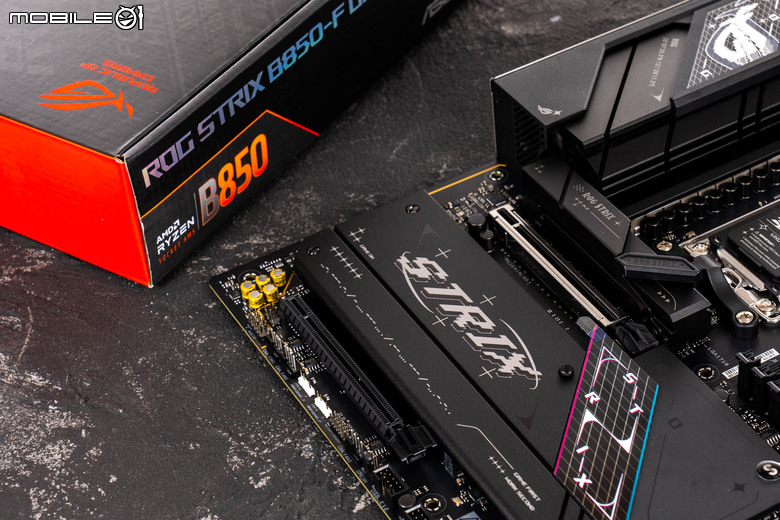

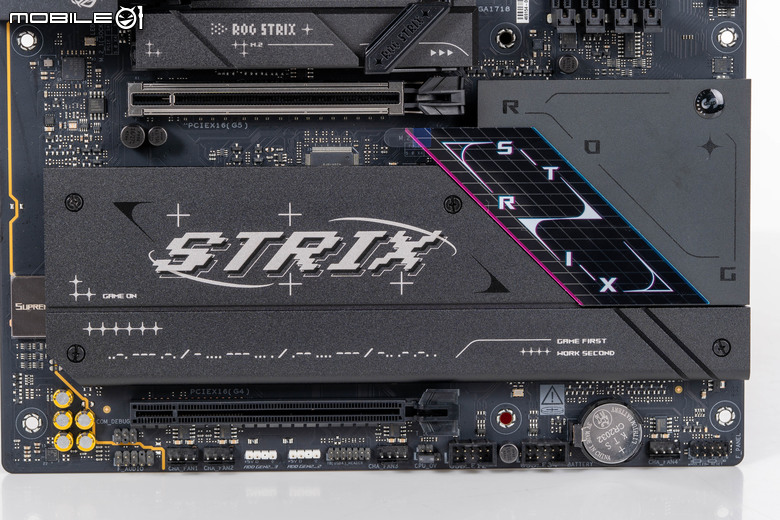

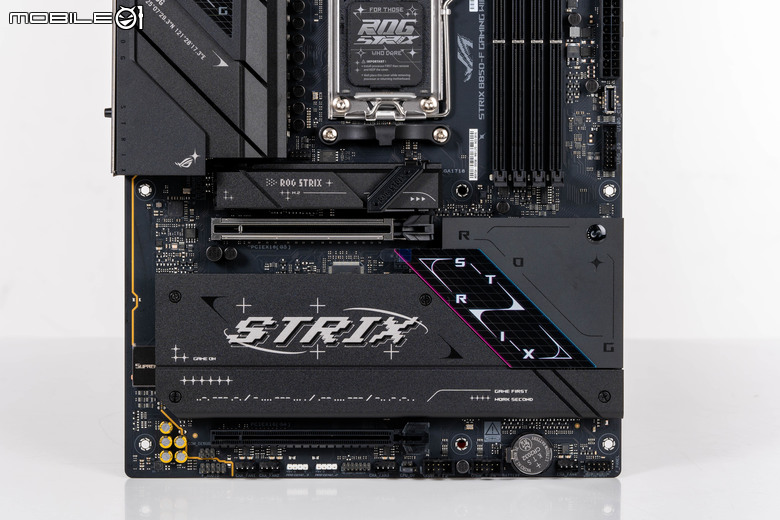

ROG STRIX B850 GAMING-F WiFI 主機板的下半部配置,同樣在 M.2 SSD 插槽上方提供了相當大面積的散熱片設計。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

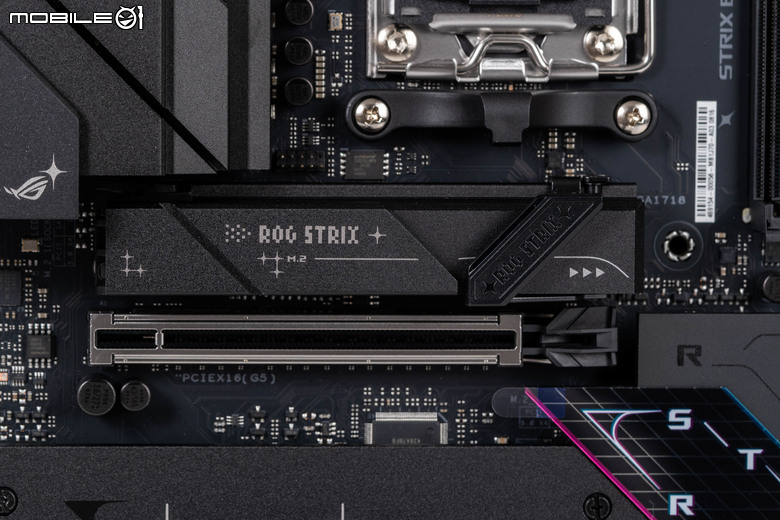

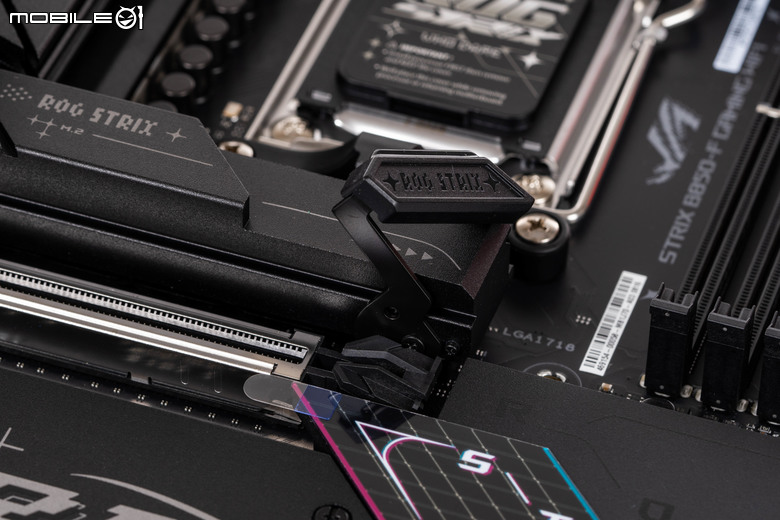

最上方的第一組 M.2 SSD 插槽散熱片,由於支援溫度較高的 PCIe Gen 5 SSD,所以在這部分的散熱片高度也比較高一點,另外在散熱片右側也做出了免工具的 Q-Release 快速拆卸設計。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
將有 ROG STRIX 的扣片向右側轉開,就可以向上拿起散熱片。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
散熱片取下後的情形。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
背面也有導熱膠的配置。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

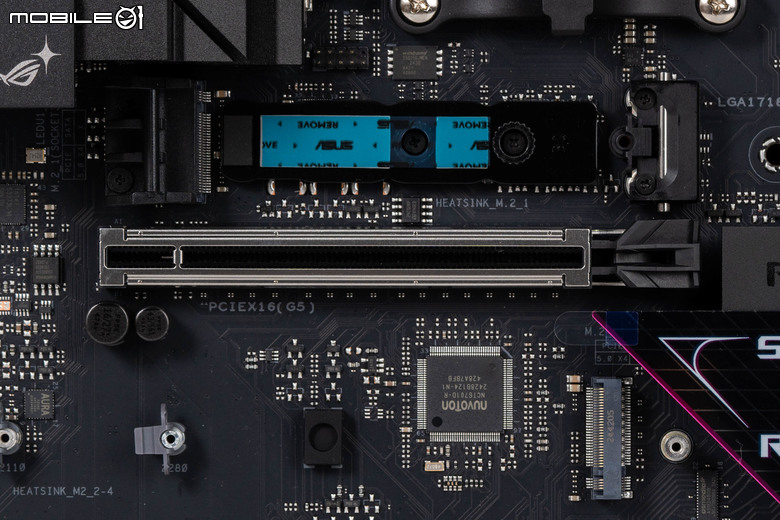

第一組 M.2 SSD 插槽在底部也具備了導熱膠與金屬底版的設計,為與處理器直連的 PCIe Gen 5x4 規格,在這部分的 M.2 SSD 固定方式採用免螺絲的固定形式。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

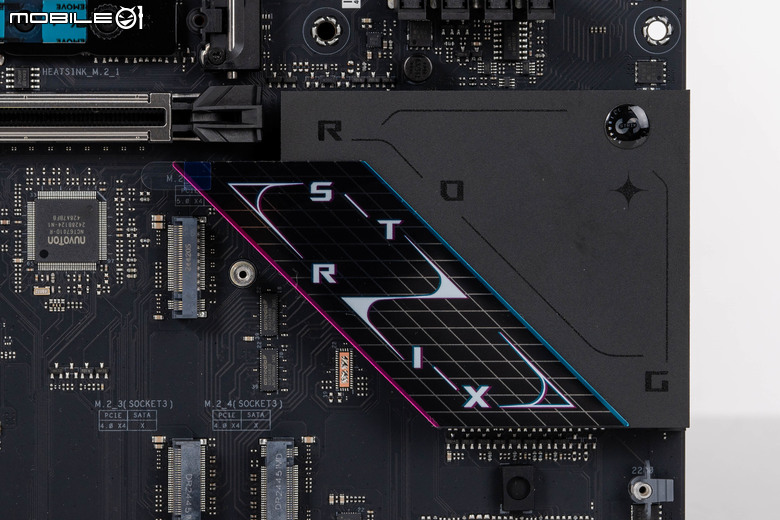

下方的 M.2 SSD 模組散熱片面積較大,在上方還有 STRIX 的設計字樣。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

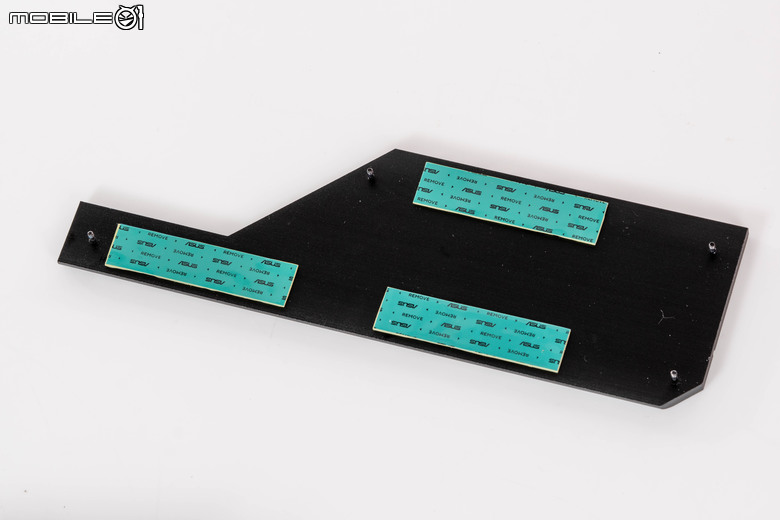

背面則是有對應三組 M.2 SSD 插槽的導熱膠配置。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

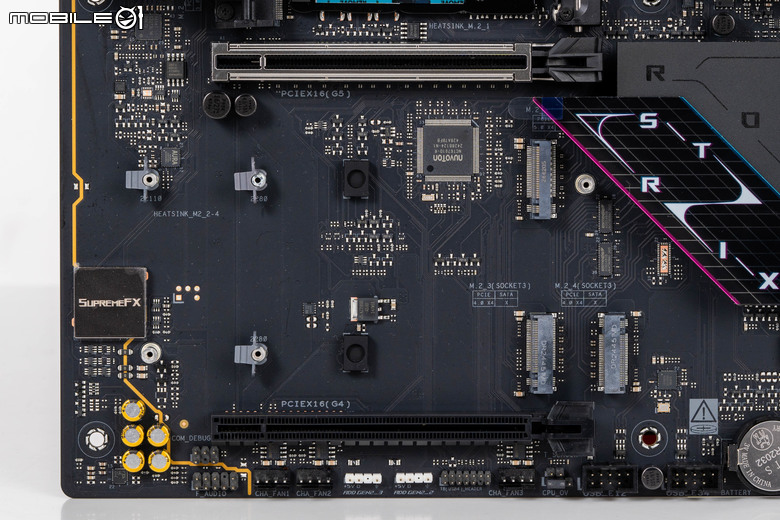

將 M.2 SSD 插槽散熱片均卸下的狀態,下方的三組 M.2 SSD 插槽在底部均沒有導熱膠與金屬底版的設計(畢竟是 B 系列的主機板),由上至下分別是與處理器直連的 M.2_ 2,提供 PCIe 5.0 x4 傳輸規格、以及主機板晶片組連接的 M.2_3 以及 M.2_4,提供 PCIe 4.0 x4 規格。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

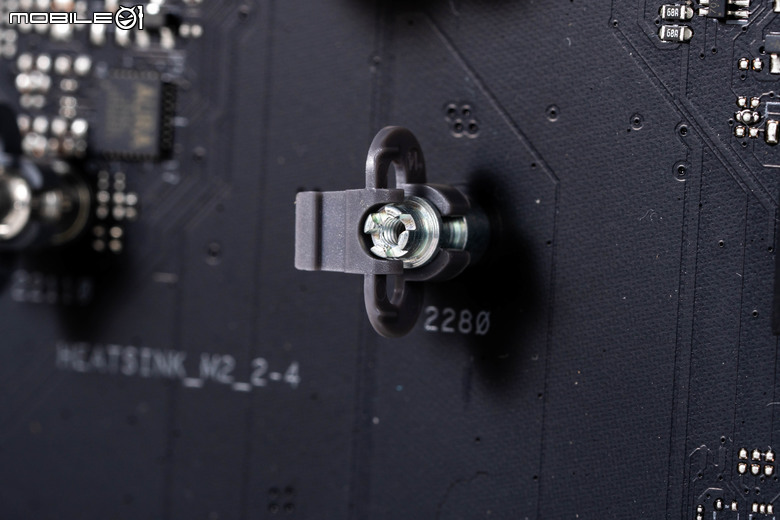

在 M.2 SSD 模組的固定方式是用 Q-Release 免工具的設計。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
至於在 PCIe 插槽部分,ROG STRIX B850 GAMING-F WiFI 主機板則是提供兩組 PCIe x16 插槽配置,上方的 PCIEX16(G5)插槽為與處理器直連的 PCIe 5.0 x16 規格,下方的 PCIEX16(G4)插槽則是與主機板晶片組連接的 PCIe 4.0 x4 規格。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
至於在 PCIe 通道共用部分,M.2_3 SSD 插槽與 PCIEX16(G4)插槽共用頻寬,所以若要在 PCIEX16(G4)插槽安裝介面卡的話,ROG STRIX B850 GAMING-F WiFI 主機板就剩下 3 組 M.2 SSD 插槽可使用,不過對主流玩家來說應該算是夠用了。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
另外在第一組 PCIe 插槽部分也提供了可快速拆裝顯示卡的 Q-Release 設計,稍微將顯示卡從顯示 IO 端提起後就可以卸下顯示卡,不用按後方的釋放卡榫。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
主機板晶片組上方也有大面積的金屬散熱片覆蓋。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

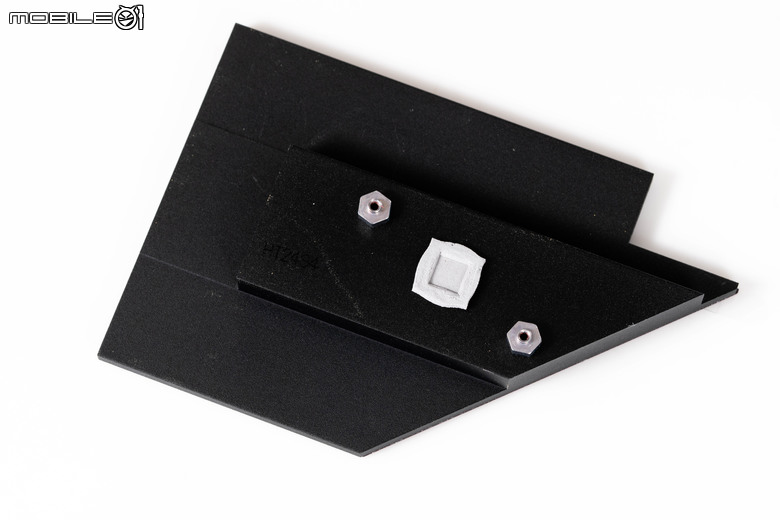

散熱片背面對應主機板晶片組的位置有導熱膠的配置。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
卸下散熱片後的主機板晶片組,採用單晶片組的配置。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

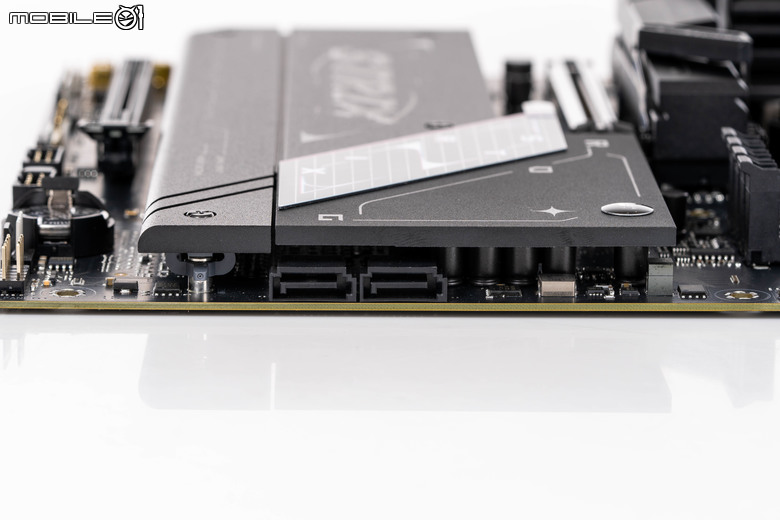

主機板晶片組的右側則是 SATA 連接埠,ROG STRIX B850 GAMING-F WiFI 主機板僅提供兩組的配置。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

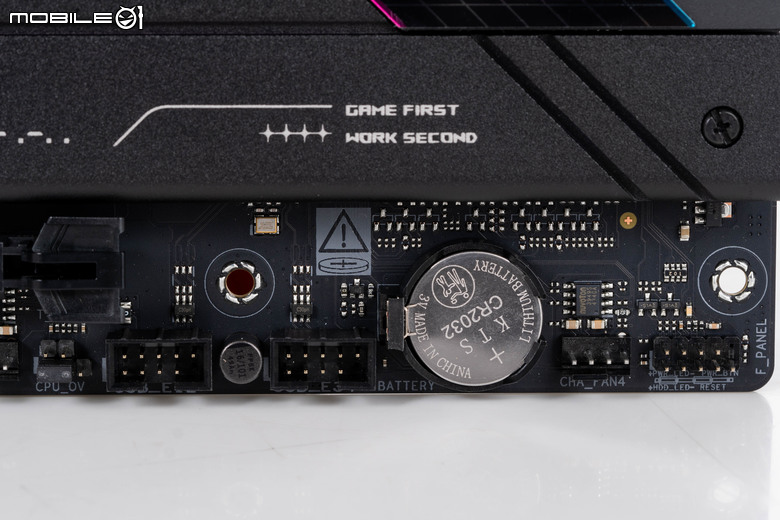

ROG STRIX B850 GAMING-F WiFI 主機板的右下角連接針腳設計,包括機殼前面板、機殼風扇、兩組 USB 2.0 前面板。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

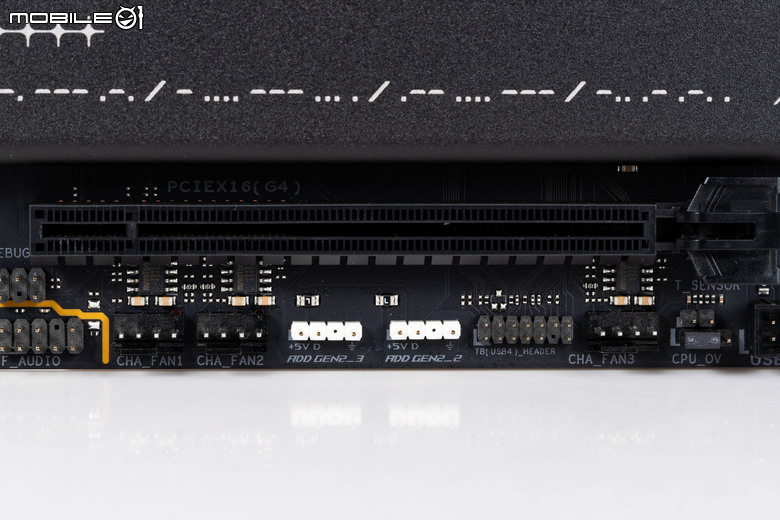

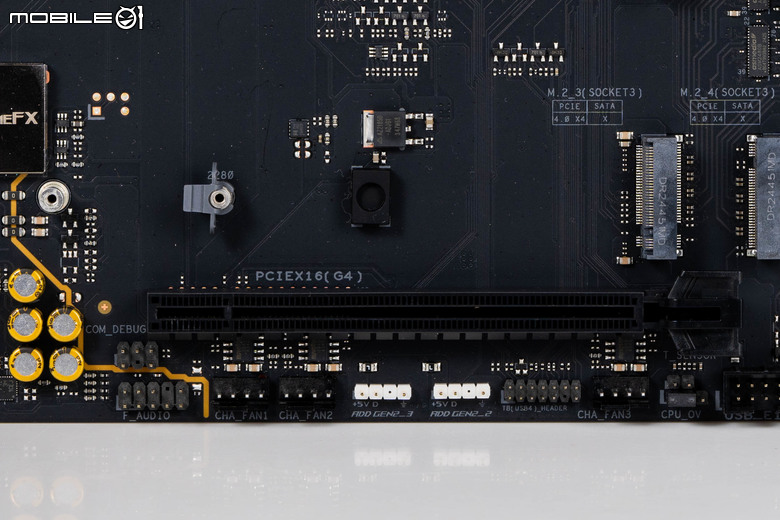

主機板中央下方則是一組機殼風扇插座、Thunderbolt 4( USB 4)擴充卡的插座、兩組定址 RGB 燈效插座、兩組機殼風扇插座的配置。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
ROG STRIX B850 GAMING-F WiFI 主機板左下角的音效區塊,具備與主要電路區隔離的設計。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

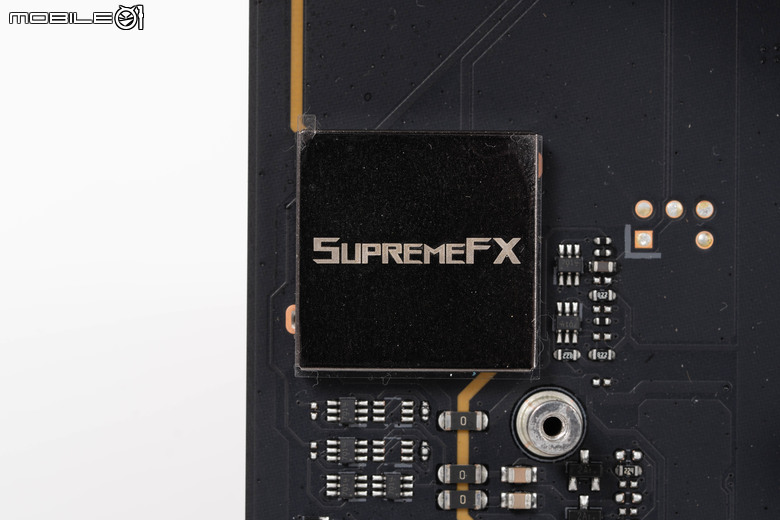

音效晶片部分延續採用瑞昱的 ALC4080 音效解碼晶片,提供包括 7.1 聲道虛擬環繞音效解碼、120 dB 噪訊比輸出以及 110 dB 錄音輸入等規格,另外在前面板連接埠支援上,則是提供了 32-Bit/84 kHz 的音質播放支援。

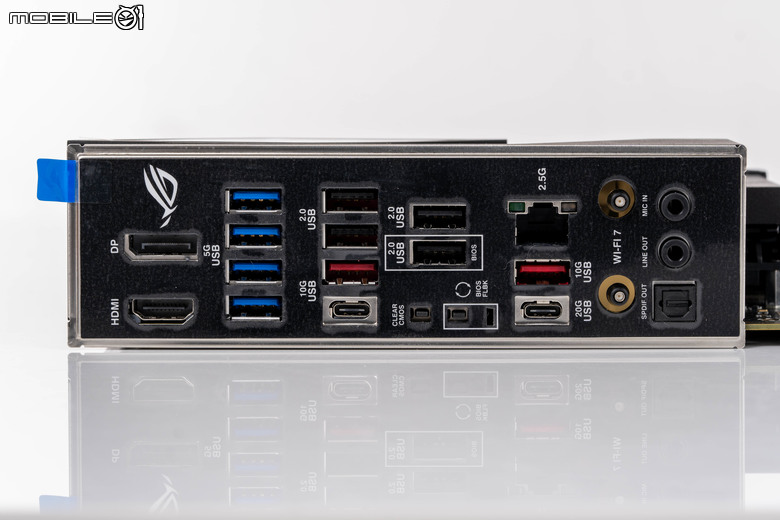

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置 ROG STRIX B850 GAMING-F WiFI 主機板的 IO 背板輸出配置,提供一組 DisplayPort 輸出、HDMI 輸出、四組 USB 5Gbps Type-A 連接埠、四組 USB 2.0 連接埠、兩組 USB 10 Gbps Type-A 連接埠、兩組 USB 10 Gbps Type-C 連接埠、一組 2.5 GbE 有線網路連接埠、 WiFi 7 無線網路接頭、3.5mm 麥克風輸入、3.5mm音效輸出、 SPDIF 音效輸出。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

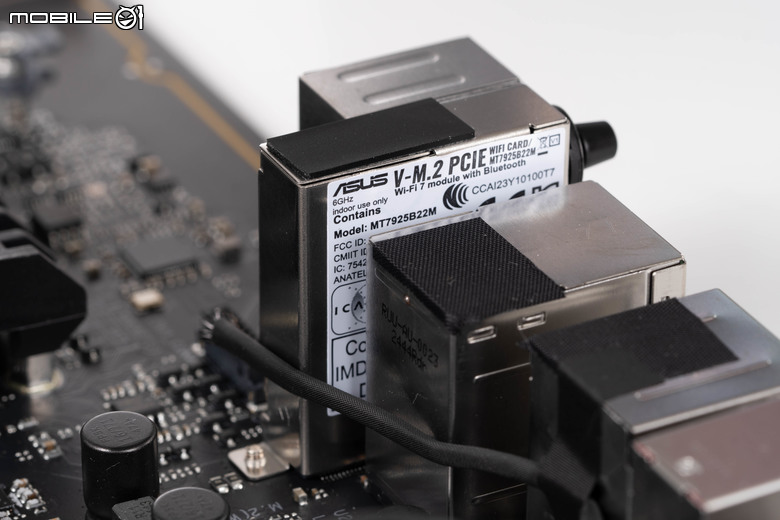

WiFi 7 無線網路採用的是聯發科的 MT7925 無線網卡,支援 WiFi 7 跟藍牙 5.4 連線規格。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
在天線接頭部分也採用無螺紋直接插入鎖定的 Q-Antenna 天線設計。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

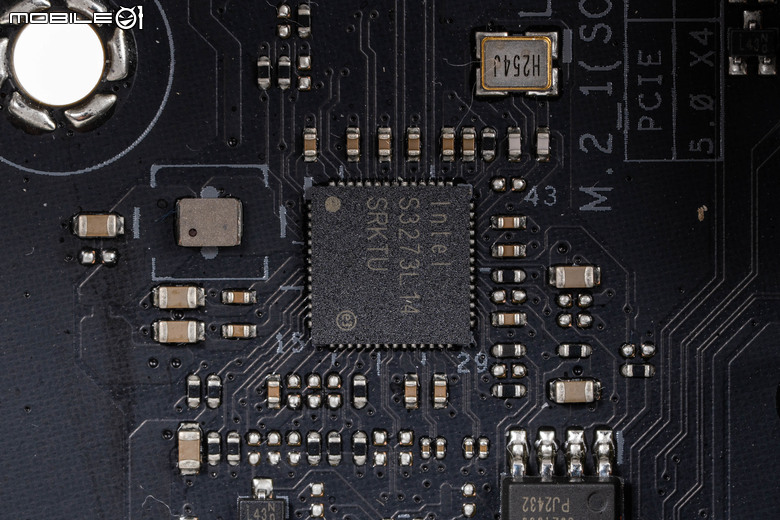

2.5 GbE 有線網路部分則是採用 Intel i226-V 控制器。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

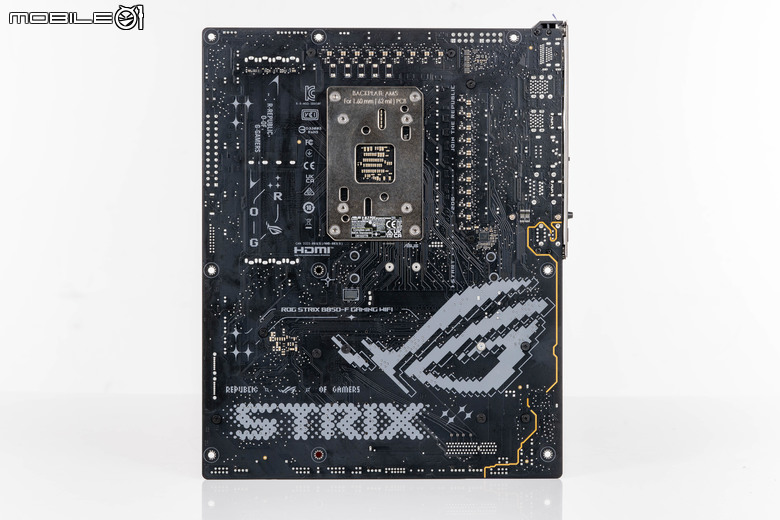

ROG STRIX B850 GAMING-F WiFI 主機板背面則是沒有強化背板的配置。

ROG STRIX B850 GAMING-F WiFI 主機板 BIOS 與軟體功能

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
ROG STRIX B850 GAMING-F WiFI 主機板。

接著來看 ROG STRIX B850 GAMING-F WiFI 主機板的 BIOS 與軟體功能的部分,ROG 這幾年在 BIOS 與軟體功能設計上並沒有太大的更動,主要還是著重在部分功能的增加(如 Q-DashBoard 儀錶板)以及性能與穩定度的提升上,不過在軟體部分則是透過較輕量的 ASUS Driver Hub 驅動程式安裝程序取代了部分 Armoury Crate 軍火庫的驅動程式/軟體更新功能,對於不想要安裝太多常駐程式的使用者,提供了更簡潔的選擇。

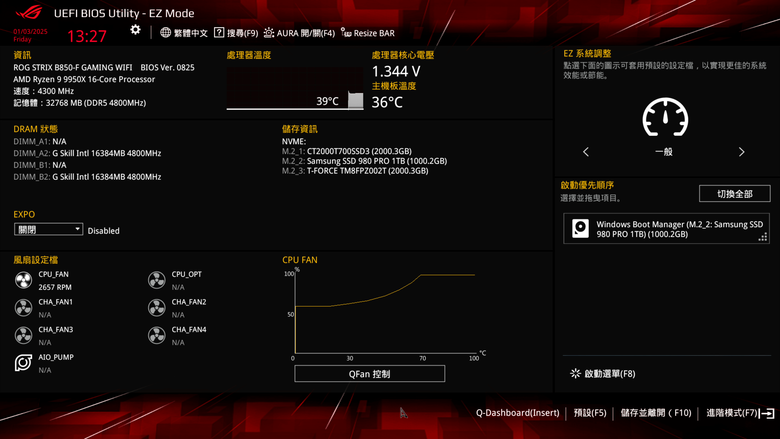

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置首先來看 BIOS 的部分,首頁是預設進入 EZ-Mode 建議模式,提供包括快速開啟 EXPO 記憶體超頻設定檔、進行 Q-Fan 風扇控制、EZ 系統效能預設檔調整以及啟動磁碟的調整功能。

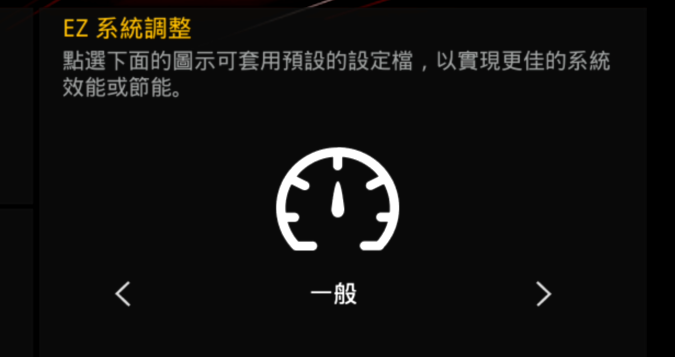

一般
ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

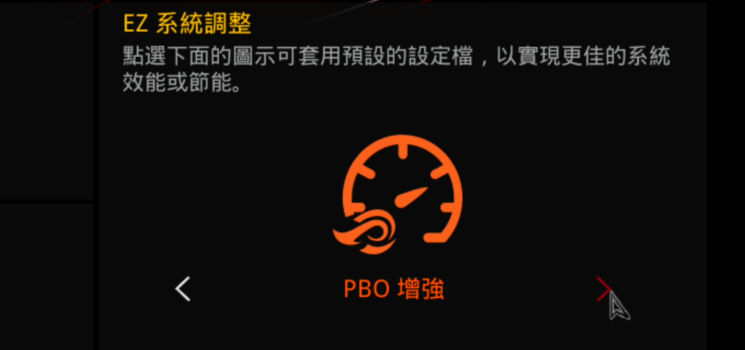

PBO 增強
ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
在 EZ 系統調整部分直接提供了一般與 PBO 增強兩個模式選擇。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

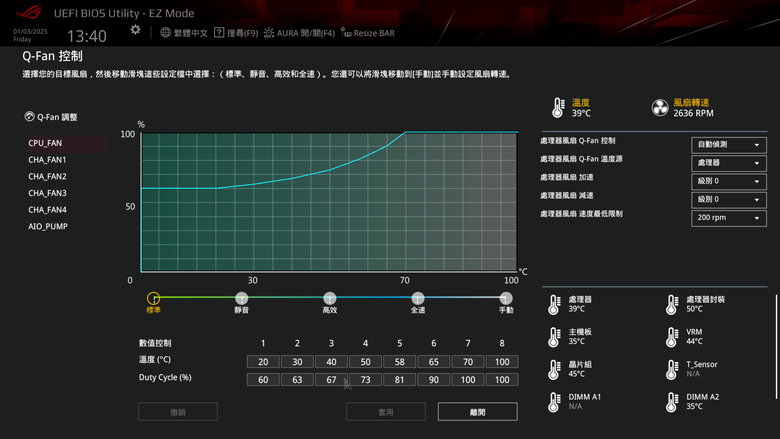

Q-Fan 風扇控制介面,可以針對系統中的個別風扇進行運作曲線的設定,另外也可以設定自動偵測以及溫度調整的來源目標。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

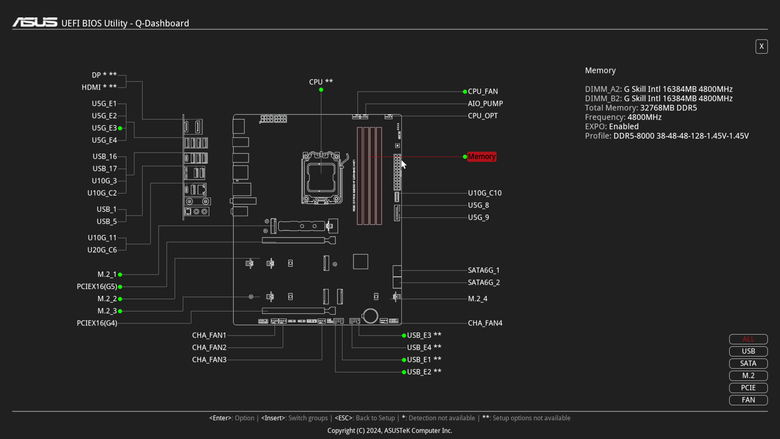

ROG 在 BIOS 新導入的 Q-DashBoard 設計,透過圖示的方式顯示主機板的連接周邊/風扇等外接裝置,將滑鼠游標移到連接埠上還會顯示目前連接的裝置名稱。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

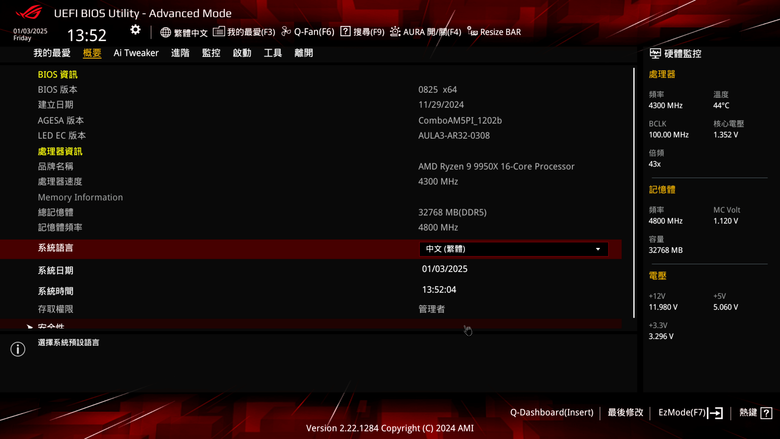

習慣傳統介面的使用者也可以切到進階模式進行設定,不過 B 系列主機板在右側就沒有高階X 系列主機板的 SP 效能預測分數了。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

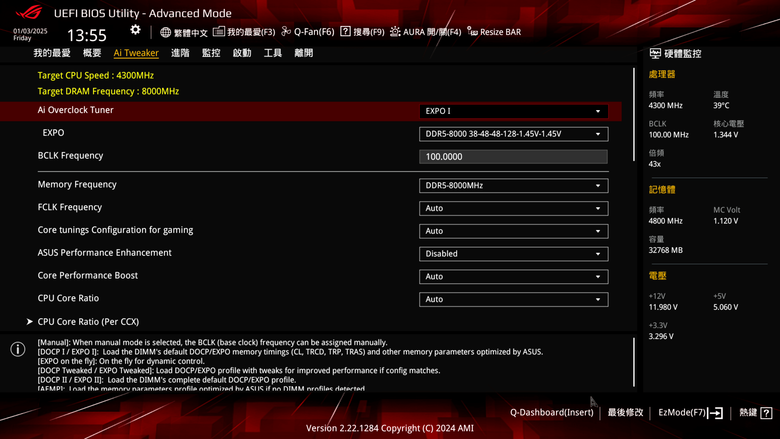

進階模式的 AI Tweaker 超頻頁面,這部分提供的選項就比較多,包括記憶體的 EXPO 超頻設定檔選擇、記憶體頻率設定、FCLK 頻率設定。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
另外也可以針對記憶體時序、PBO 處理器超頻設定、處理器/記憶體運作電壓進行設定。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
相關的電壓設定選項。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
進階部分則是針對主機板的相關周邊設定,包括 fPTM、PCI 子系統、USB、NVMe、 SATA 、電源管理等。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

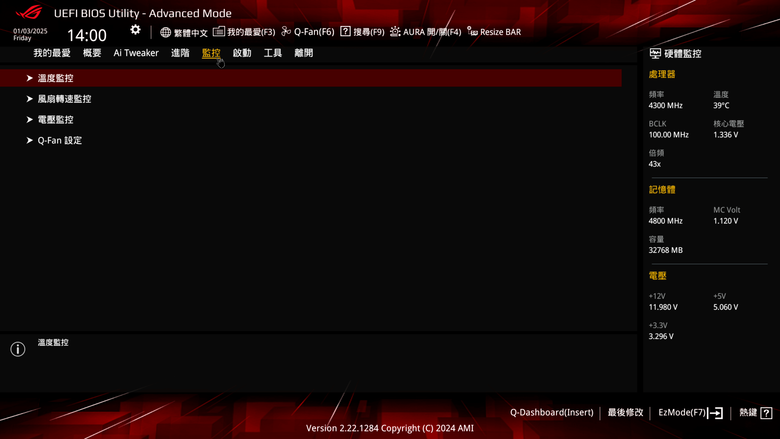

監控部分則是提供溫度監控、風扇轉速監控、電壓監控等,也可以在這裡進入 Q-Fan 風扇設定頁面。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

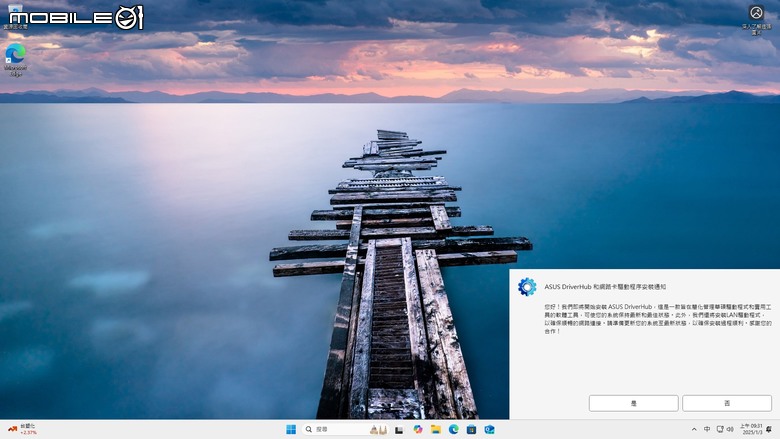

至於在軟體部分,先前提到從去年下半年開始,ROG 都開始加入了 ASUS Driver Hub 這個較輕量的驅動程式安裝助手,並且在 BIOS 內預設是開啟的狀態,所以在安裝完作業系統後,就會自動跳出安裝 ASUS Driver Hub 的通知。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

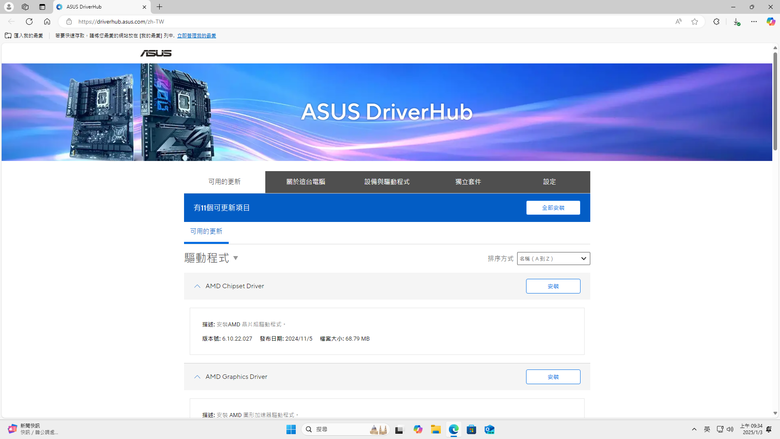

其實 ASUS Driver Hub 算是一個引導程式,開啟後會自動安裝網路卡驅動程式,並且開啟瀏覽器連上官網,自動搜尋符合主機板型號的驅動程式以及輔助軟體,使用者可決定是否要一次全部安裝或是個別安裝。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

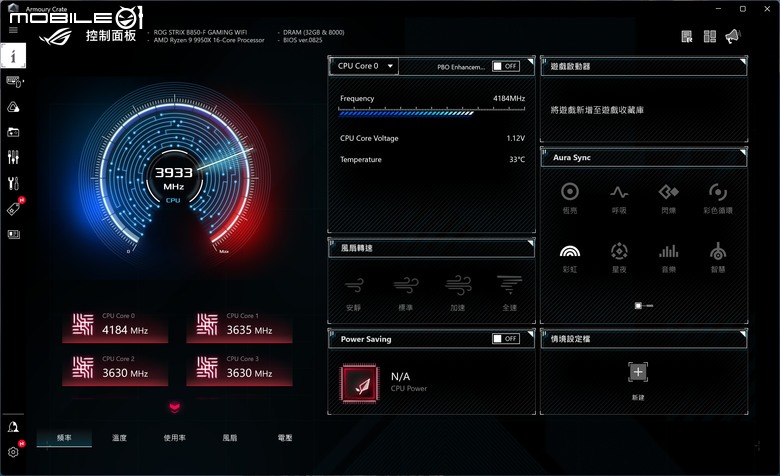

如果是習慣 Armoury Crate 軍火庫介面的使用者,也可以在 ASUS Driver Hub 裡下載來安裝,提供更完整的主機板資訊以及性能、燈效調整介面。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

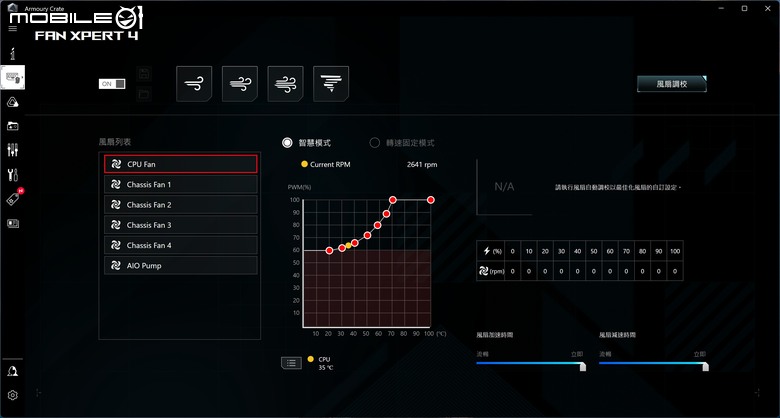

在 Armoury Crate 裡也提供了 FAN XPERT4 的風扇調整介面。

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

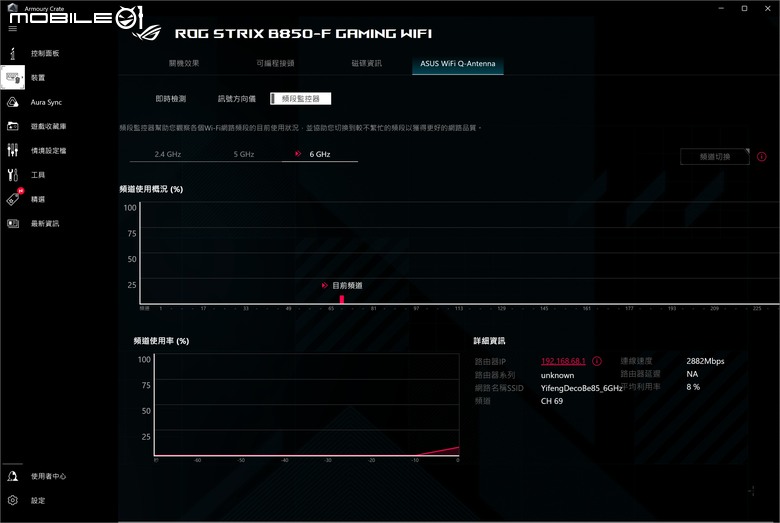

另外這次 ROG STRIX B850 GAMING-F WiFI 主機板在 Armoury Crate 中也提供了 AI Networking II 的無線網路掃描功能,可以掃描環境中的 WiFi 頻段來讓使用者了解目前使用的 WiFi 無線網路狀況。如果是搭配 ROG/華碩的路由器,還可透過頻段切換功能,與路由器協同尋找目前最好的頻段來連線,提供更好的無線網路連線品質。

ROG STRIX B850 GAMING-F WiFI 主機板效能實測

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

接著陳拔就對這張 ROG STRIX B850 GAMING-F WiFI 主機板進行效能實測,搭配的處理器為 AMD Ryzen 9 9950X 處理器,BIOS 部分採用預設值的設定,僅在記憶體部分套用 EXPO 設定檔至 DDR5-8000 的時脈首先先來看測試平台的配置:

處理器:AMD Ryzen 9 9950X
記憶體:G.Skill Trident Z5 Royal Neo DDR5-8000 CL38 16G X2
系統 SSD:Samsung 980 Pro SSD 1TB
電源供應器: CORSAIR HX1500i 1500W
處理器散熱:CORSAIR iCUE H170i ELITE LCD 420 AIO
作業系統:Windows 11 Pro 24H2 版

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

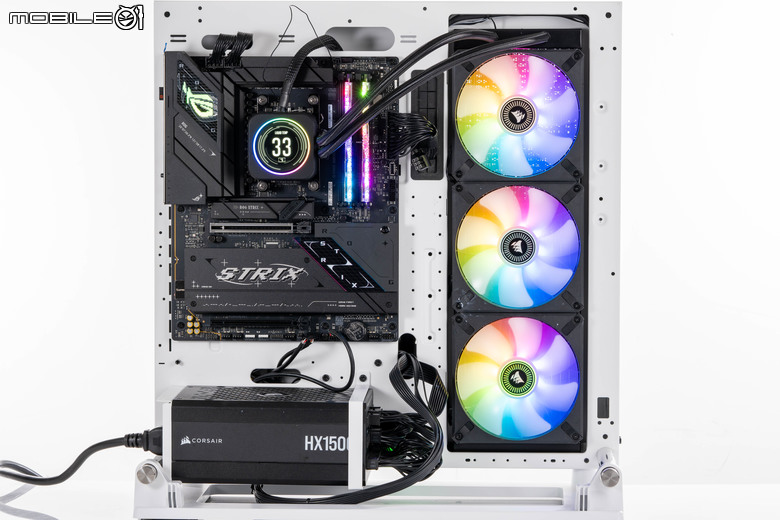

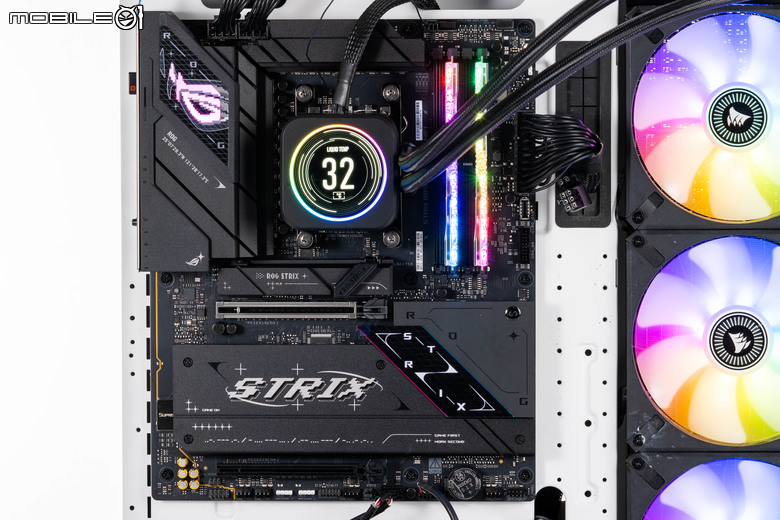

測試平台的組成。

接著利用 CPU-Z 來看一下系統的組成(點擊可看大圖):

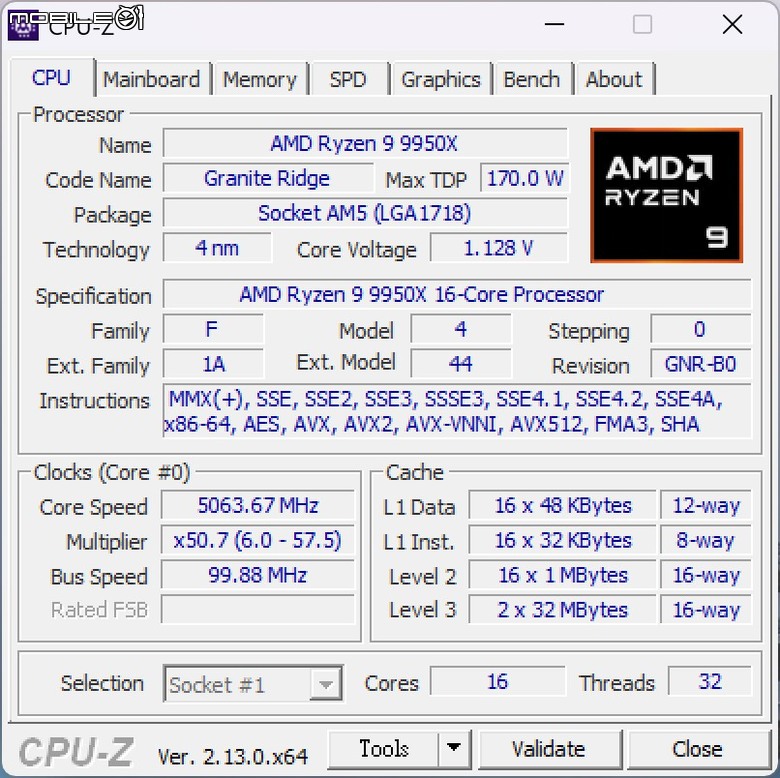

CPU
ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
主機板
ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

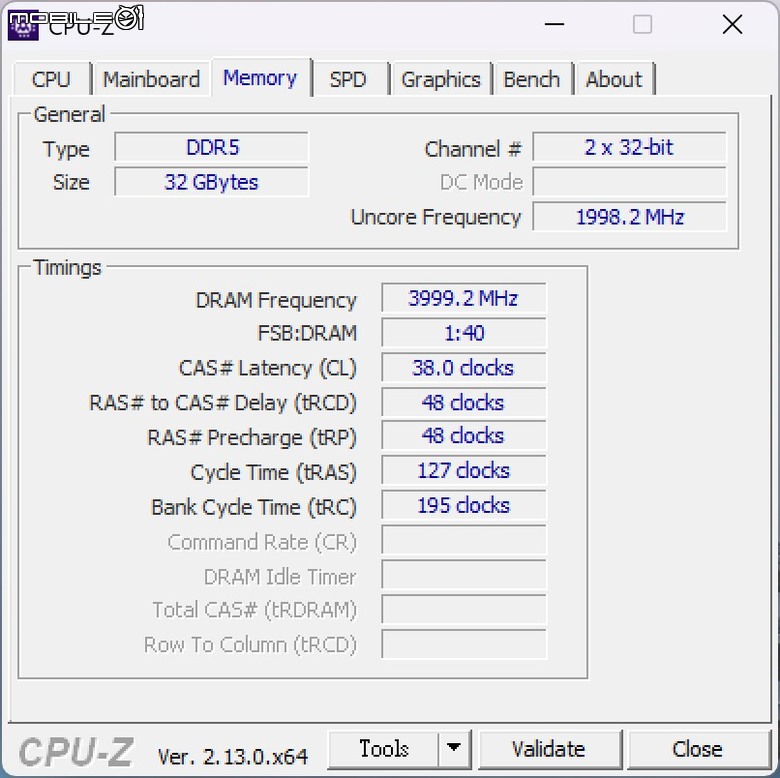

記憶體
ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

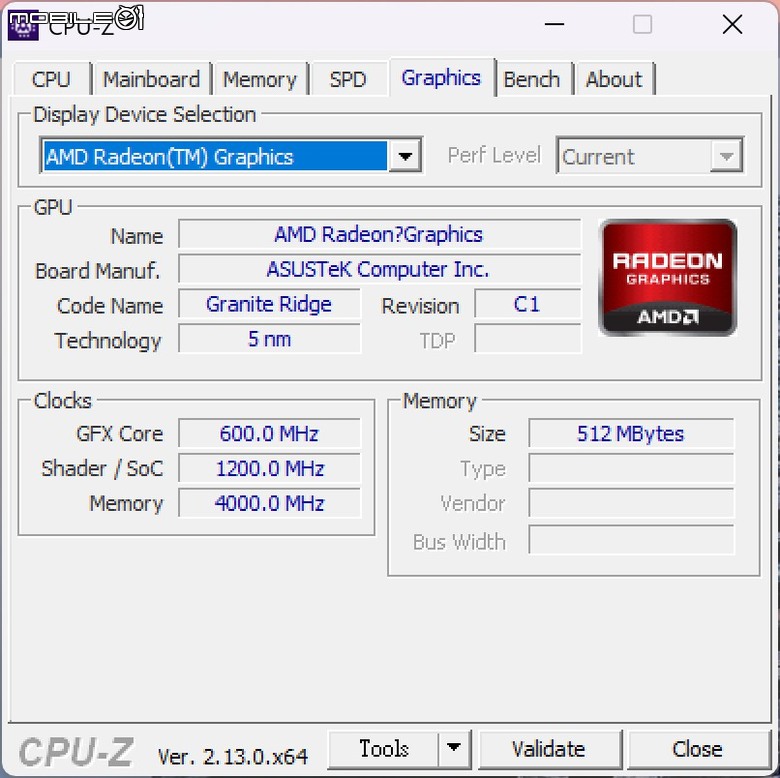

顯示晶片
ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置在效能測試的部分,ROG STRIX B850 GAMING-F WiFI 主機板搭配 AMD Ryzen 9 9950X 處理器,在單執行緒部分的分數為 854.0,多執行緒部分的分數為 16609.3,在測試時的最高單核心時脈為 5.7 GHz,功耗被限制在 200 W,這部分的成績跟 X870E 晶片組主機板的結果差不多。(點擊可看大圖)

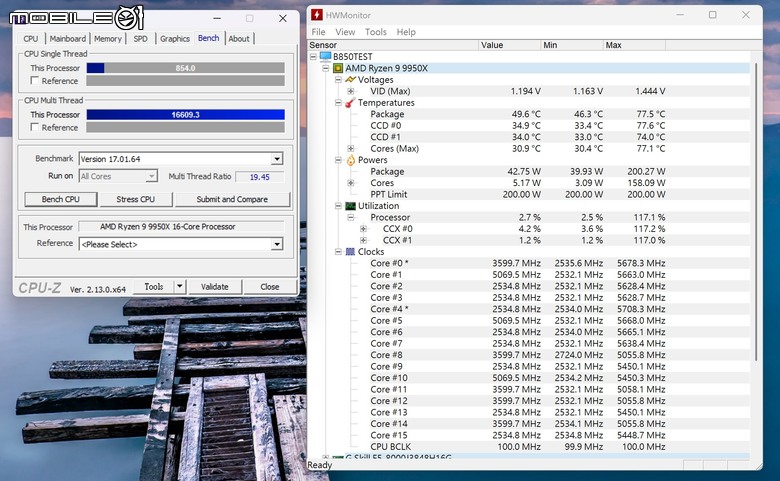

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置在壓力測試的部分,測試時 AMD Ryzen 9 9950X 處理器全核心時脈為 5.0 GHz,功耗被限制在 200W 左右。(點擊可看大圖)

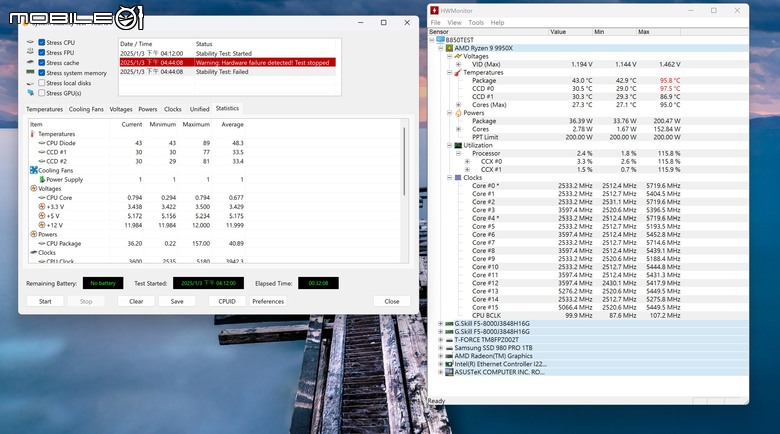

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置另外陳拔也利用 AIDA64 進行 CPU+FPU 的壓力測試,大約測試到 32 分鐘時出現錯誤,AAMD Ryzen 9 9950X 處理器最高核心時脈為 5.72 GHz,最高溫度為 97.5℃,最高功耗則是 200.47W

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置

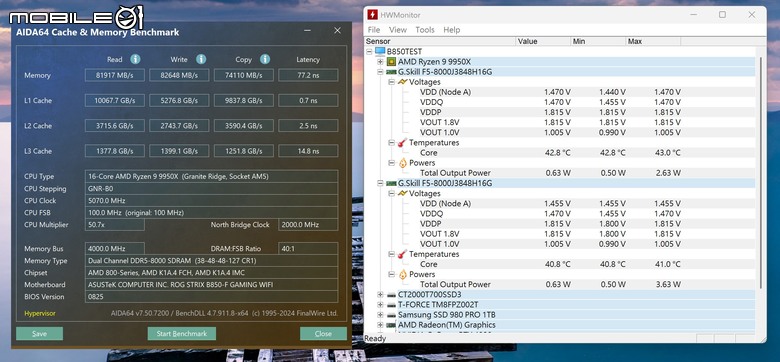

在記憶體效能部分,ROG STRIX B850 GAMING-F WiFI 主機板搭配 G.Skill Trident Z5 Royal Neo DDR5-8000 CL38 記憶體,在直接套用 DDR5-8000 CL38 EXPO 超頻設定檔的測試結果,測試的結果為讀取 81917 MB/s、寫入 82648 MB/s、拷貝 74110 MB/s,延遲則是 77.2 ns,基本上支援高頻記憶體沒問題。(點擊可看大圖)

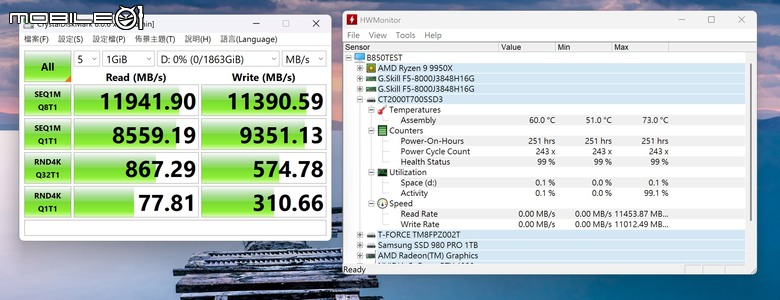

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置在 PCIe Gen 5 SSD 的讀寫效能部分,陳拔在 ROG STRIX B850 GAMING-F WiFI 主機板的第一組 M.2 SSD 插槽上,利用美光 Crucial T700 SSD 記憶體,使用 Crystal DiskMark 進行效能測試,在循序讀取部分的測試成績為 11941.9 MB/s、循序寫入的部分為 11390.59 MB/s,符合 SSD 官方規格的表現。而在隨機讀寫的部分,在 4K 小區塊隨機寫入深度 1 的部分,讀取速度為 77.81 MB/s、寫入速度為 310.66 MB/s,測試時的最高溫度為 73℃。(點擊可看大圖)

ROG STRIX B850 GAMING-F WiFI 主機板測試總結

ROG STRIX B850 GAMING-F WiFI 主機板開箱實測 在主流等級提供雙 PCIe Gen 5 SSD 插槽頂規配置
ROG STRIX B850 GAMING-F WiFI 主機板。

以配置來說,這次 ROG STRIX B850 GAMING-F WiFI 主機板可說是超乎 B 系列主機板的期待,提供了兩組 PCIe Gen 5 SSD 插槽的配置以及 DDR5-8000 高頻記憶體的支援,對於追求高階性能的玩家有了比 X 系列晶片組主機板價格更實惠的選擇,在 PCIe 通道的共用上也相當合理,即便安裝兩張介面卡也能提供三組 M.2 SSD 的安裝空間,不過比較可惜的是在 USB 介面上並未提供 USB 4 介面,對於想要外接高速周邊設備的玩家來說,在外接設備的效能上就有所限制,若是能在這部分補完那就更好了。(貪心)
