華擎 Z890 Taichi 主機板。
華擎近年在主機板的產品線劃分部分進行了規模不小的調整，逐漸整理成 Taichi、Phantom Gaming、Live Mixer、Steel Legend 以及 Pro 五條比較大的產品線，而在高階的頂規的 Taichi 部分也擴充陣容，除了原本的 Taichi 款式外，還衍伸出超頻導向的 Taichi OCF 以及比較精簡的 Lite 款式，在同樣的供電規格配置下提供不同的選擇。

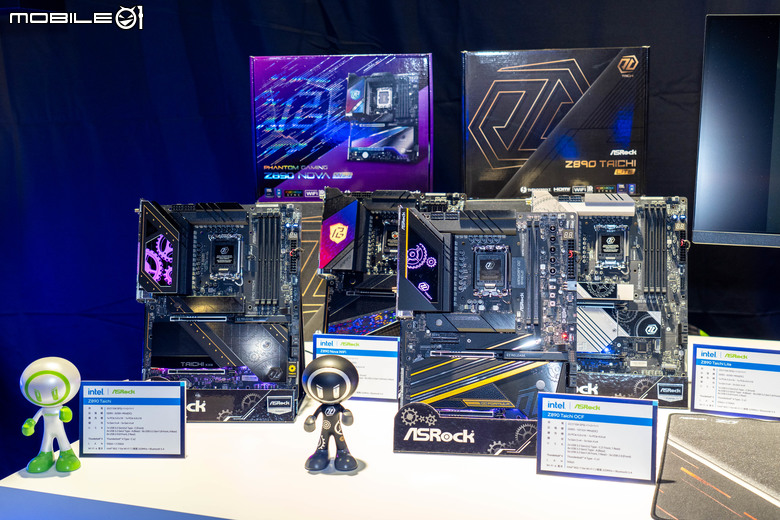

在先前 Intel 發表會上展示的 Z890 Taichi 系列主機板，包括左前的 Z890 Taichi、右前的 Z890 Taichi OCF、右後的 Z890 Taichi Lite，左後則是 Phantom Gaming 系列中的 Z890 Nova WiFi。
而這次陳拔仍然首先來開箱主流旗艦 Z890 Taichi 這張主機板，具備包括 20+1+2 相處理器電源供應設計、6 組 M.2 插槽配置、最高 9600 MHz 的記憶體超頻性能、雙 Thunderbolt 4／USB 4 連接埠配置、5 GbE 有線網路、WiFi 7 無線網路等配置，作為華擎在 Z890 晶片組的旗艦主板，給的規格也不會落後於其他競爭對手。
華擎 Z890 Taichi 主機板開箱與外部配置
首先一樣來看華擎 Z890 Taichi 主機板的開箱與外部配置，太極系列的外型設計向來都是在各家旗艦主板中算是比較低調的款式，在這一次的 Z890 Taichi 主機板也不例外，主要僅有在 VRM 散熱模組上方以及主機板底部具備光效透出，跟其他旗艦主板的動態燈效甚至是螢幕相比，視覺上的變換效果就沒有那麼多。
華擎 Z890 Taichi 主機板的外盒，延續太極系列一貫的簡單設計風格，今年改採用黑底金色的視覺元素。
正面下方呈現產品的主要功能元素，包括內建 Thunderbolt 介面、HDMI 視訊輸出、WiFi 7 無線網路、POLYCHROME SYNC 燈效同步以及採用 Intel Z890 晶片組支援 Core Ultra 200S 系列處理器等。
盒裝背面則是呈現了華擎 Z890 Taichi 主機板的功能特色以及規格表。
左上角有華擎 Z890 Taichi 主機板的正面影像，以及內建 802.11be WiFi 7 無線網路、採用 20K 電容、BIOS Flashback、內建 5 GbE 有線網路等設計。
右側的產品特色介紹，包括採用 20+1+2+1+1 相電源供應配置、6 組 M.2 SSD 插槽、雙 Thunderbolt 4（USB 4）介面，以及記憶體超頻護罩等設計。

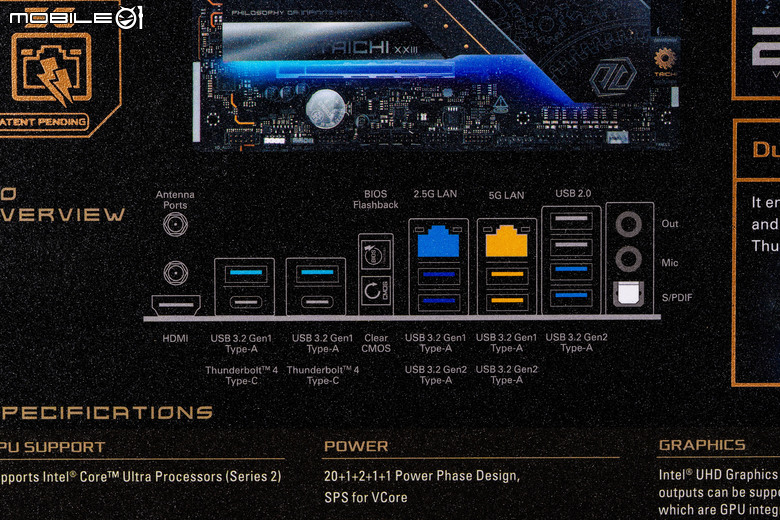

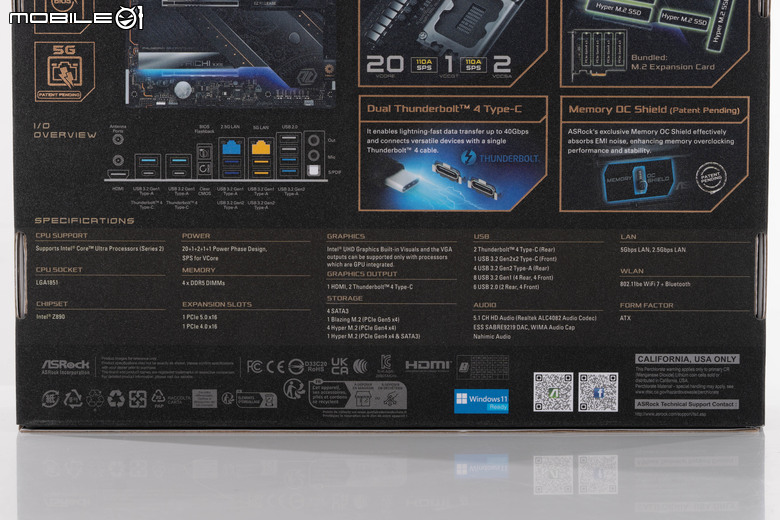

產品正面下方則是有主機板 IO 背板的配置圖。
下方還有主機板的規格表。

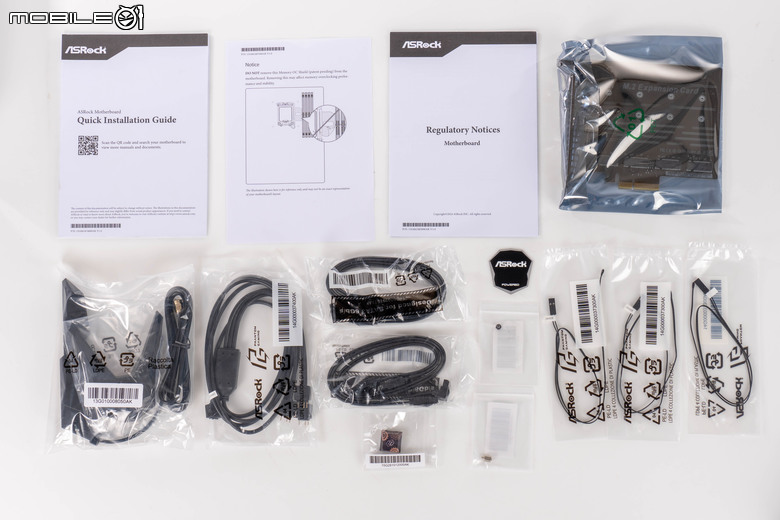

除了主機板外的盒裝配件部分，包括快速安裝指南、Memory OC Shield 勿拆提示、產品規範提示、M.2 Expansion 擴充卡、WiFi 天線、ARGB 分路連接線、SATA 排線、Taichi 鍵帽、貼紙、M.2 插槽螺絲／支座、三組溫度偵測電阻線。

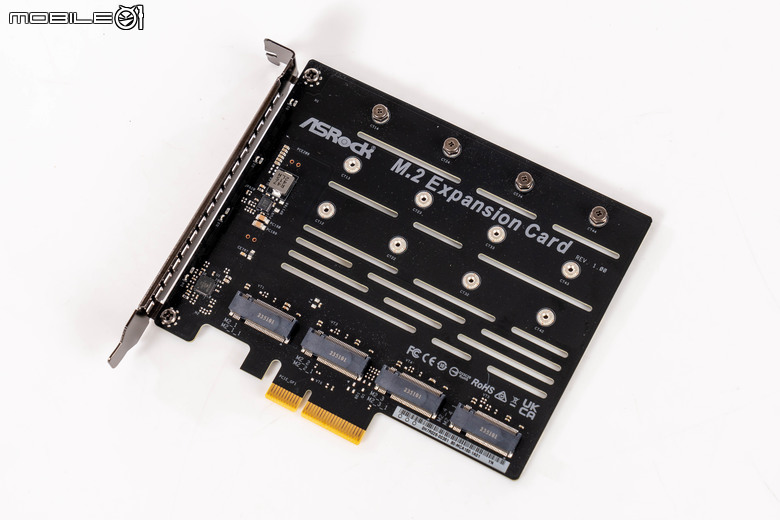

即便華擎 Z890 Taichi 主機板上面已經內建了 6 組 M.2 插槽，但是在配件裡還是附上一張具備 4 組 M.2 插槽的 M.2 Expansion 擴充卡，以切分通道的方式提供 4 組 PCIe 4.0 x1 的連接介面。

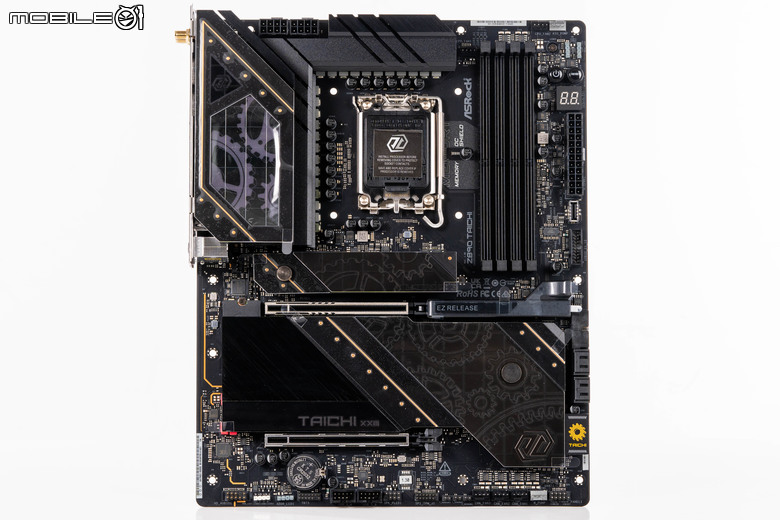

華擎 Z890 Taichi 主機板本體，維持了標準的 ATX 尺寸規格，跟 AMD X870E 晶片組擴展到 E-ATX 大板的設計有所不同，另外在散熱片的覆蓋尺寸上，雖然在處理器 VRM 模組、M.2 插槽以及主機板晶片組上仍有大尺寸的散熱片覆蓋，但是卻沒有像是其他廠商的旗艦主板蓋好蓋滿，呈現比較精煉的設計。
華擎 Z890 Taichi 主機板在視覺配置上也僅有主機板 IO 護蓋以及主機板下方邊緣有燈效配置，跟其他廠商旗艦主板動不動就來的互動燈效設計相比來得相對低調許多。

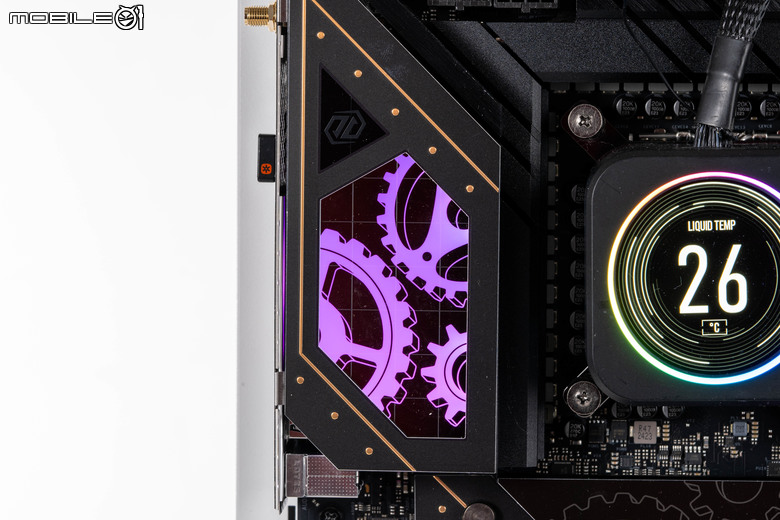

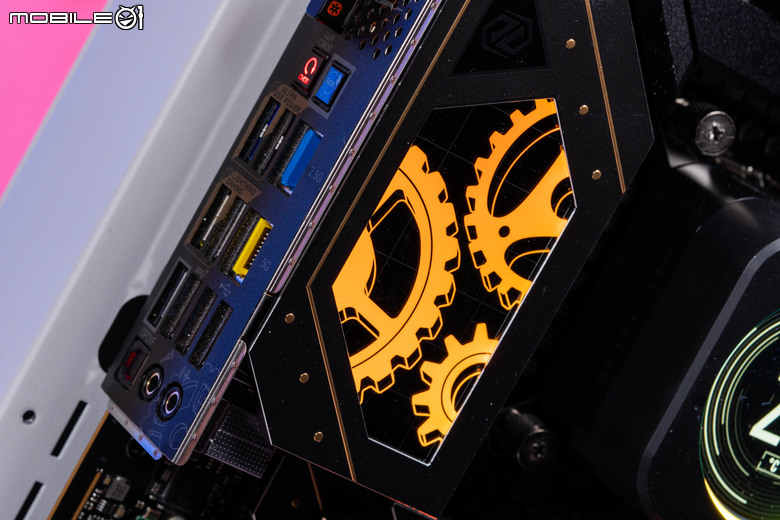

主機板 IO 護蓋上的燈效設計。

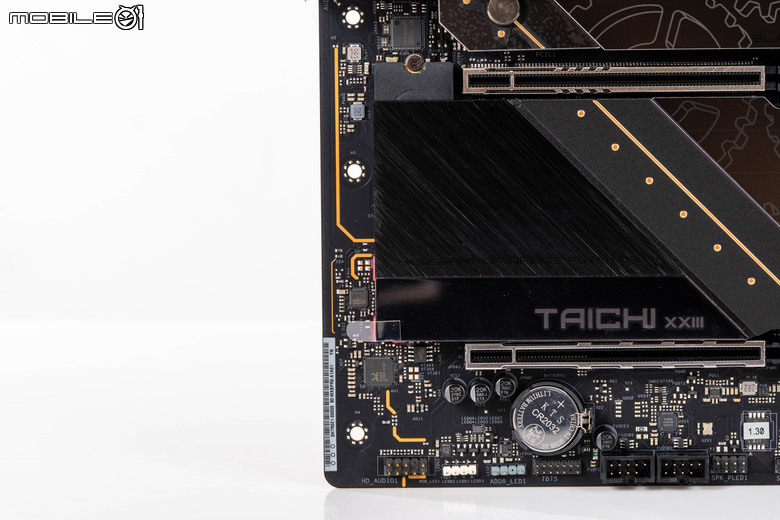

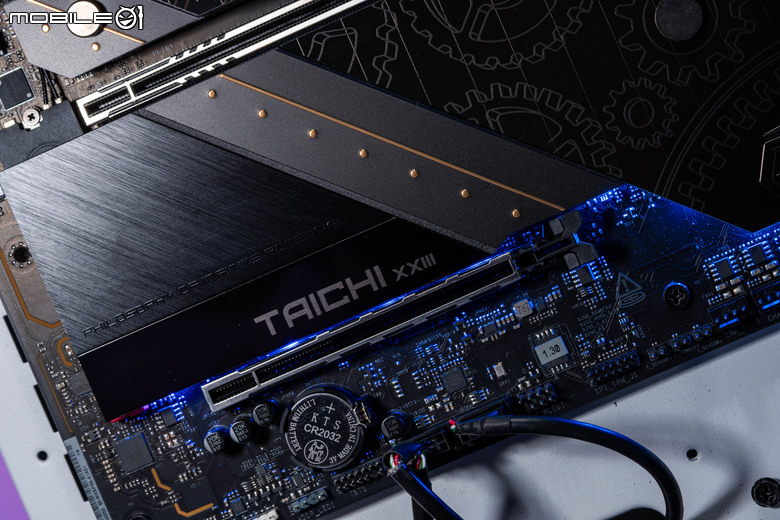

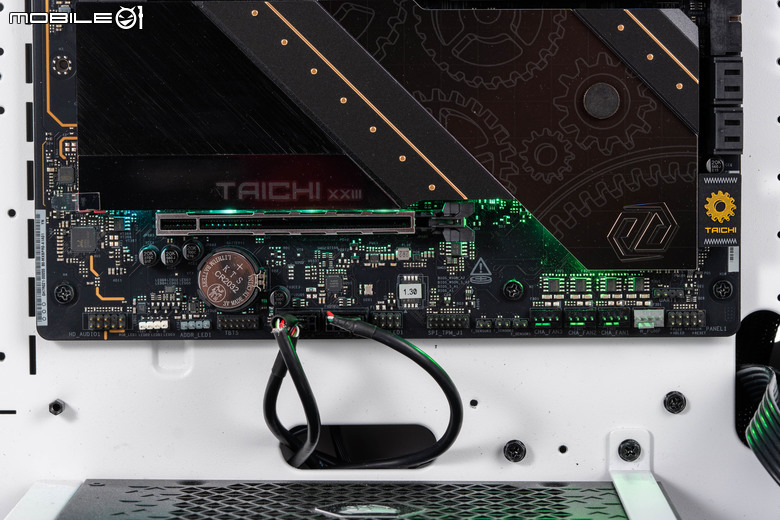

主機板下方邊緣的燈效設計。

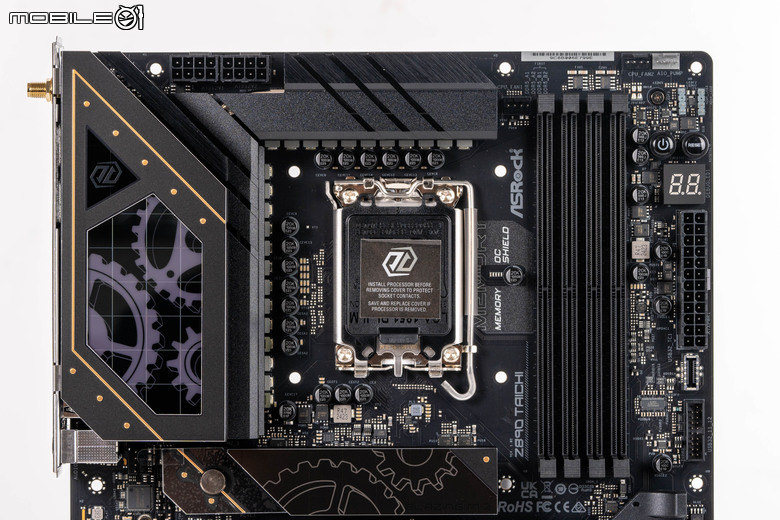

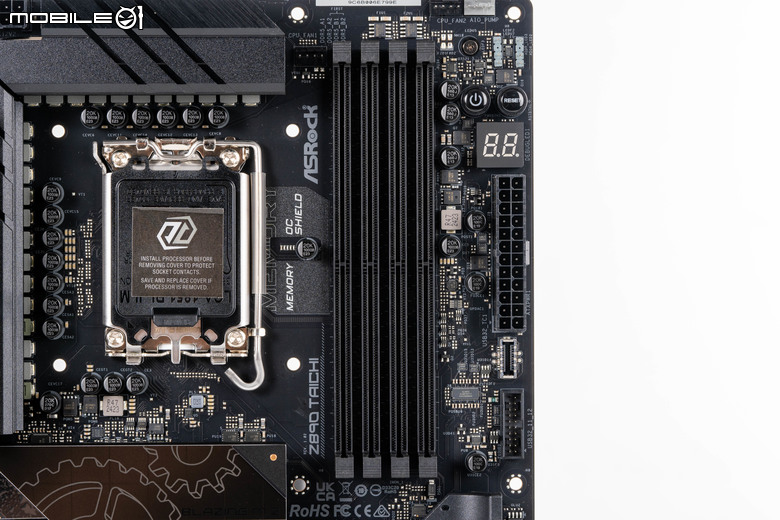

華擎 Z890 Taichi 主機板的上半部配置，在處理器 VRM 模組的散熱設計部分仍然採用相當大份量的散熱片設計，另外在右側的記憶體插槽與處理器插槽間，可以看到特殊的 Memory OC Shield 記憶體超頻護罩設計。

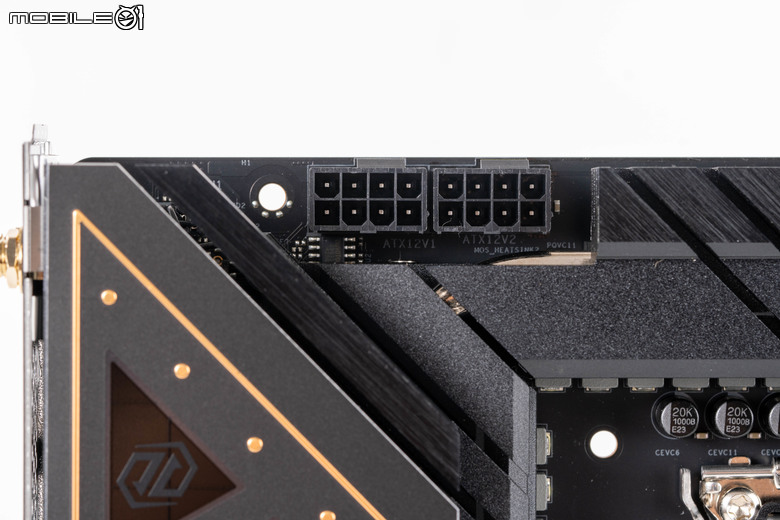

處理器供電部分採用兩組 8 Pin 插座配置。
插座本身並未做出強化設計。

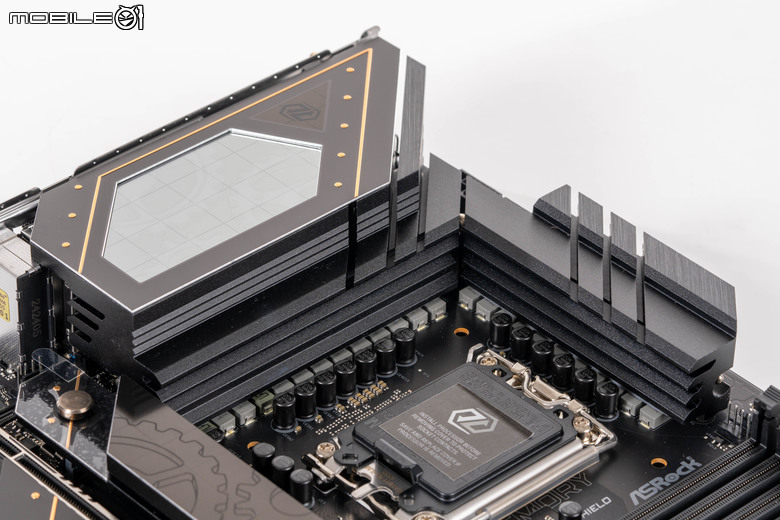

從傾斜角度來看華擎 Z890 Taichi 主機板的處理器 VRM 模組的散熱設計，採用多層切削的配置，透過水平橫向以及斜向溝槽增加空氣接觸散熱面積。

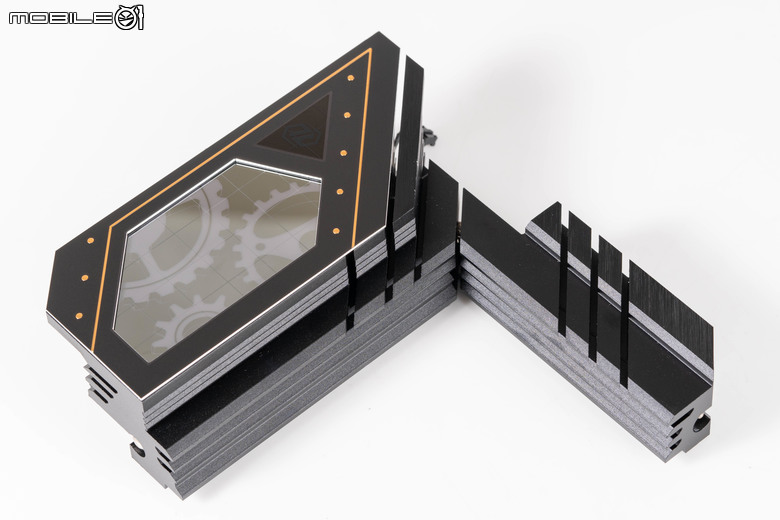

VRM 模組散熱片卸下後的情形，上方與左側散熱片間有金屬熱導管連接，透過平均導熱來加速散熱效率。
散熱模組的背面，可以看到與 VRM 模組接觸的部分都有導熱膠的配置，另外在 IO 護蓋內側還有一個小型風扇加速散熱效率。

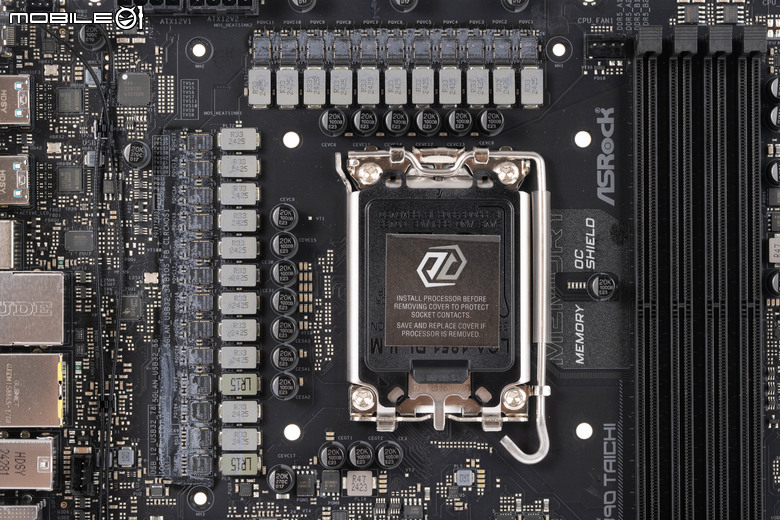

卸下散熱片後的華擎 Z890 Taichi 主機板處理器供電配置，採用 20+1+2+1+1 相，VCore 110A SPS 供電配置。

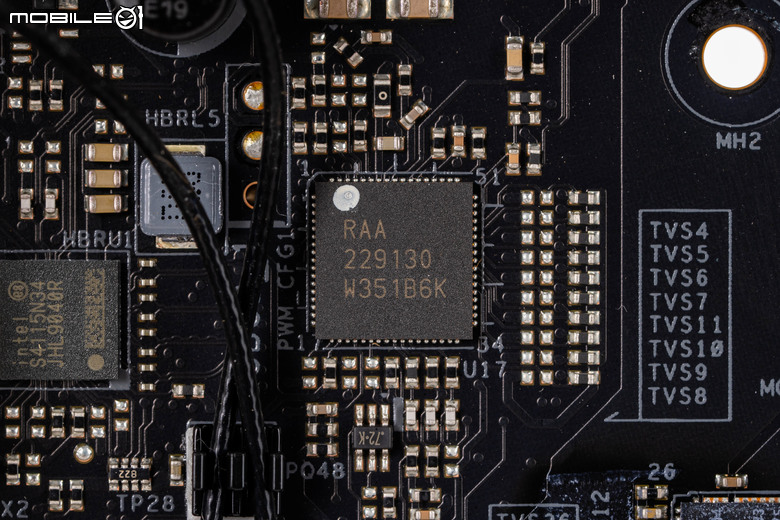

處理器供電控制由 PWM 主控晶片 RAA229130 負責。

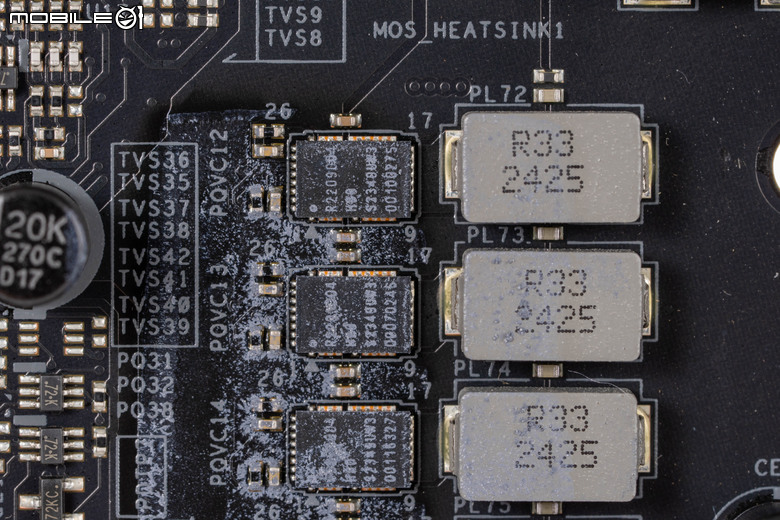

單相電源採用瑞薩 R2209004 110A SPS 晶片。
記憶體插槽部分提供 4 組 DDR5 DIMM 插槽配置，支援最高 9600 MHz 的超頻時脈以及 256 GB 的最大容量（64 GB 模組 x4）

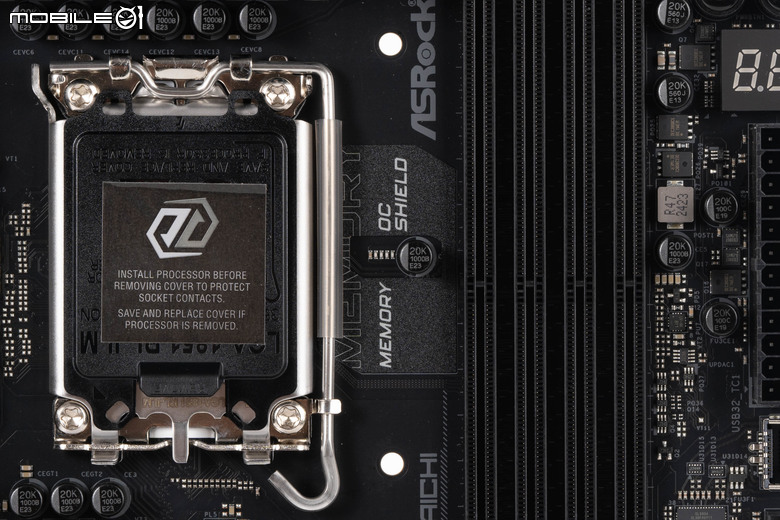

這次華擎 Z890 Taichi 主機板在記憶體插槽與處理器插槽間設計了一個特別的 Memory OC Shield 記憶體超頻護罩，透過屏蔽 EMI 雜訊以及最佳化線路設計，來降低影響記憶體超頻的電磁干擾 (EMI)，提高高頻運作時的穩定性和可靠性，讓使用者可以發揮記憶體的最大效能。

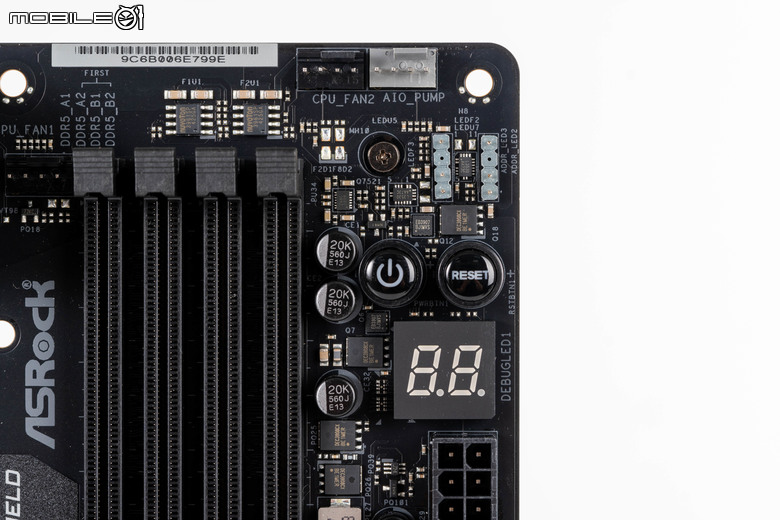

華擎 Z890 Taichi 主機板的右上角配置，在這邊提供了包括第二組處理器散熱風扇、AIO 水冷幫浦 4 Pin 電源插座、兩組 ARGB 連接裝置針腳、電源按鍵、RESET 按鍵、 Dr.DeBug LED 燈號等設計，另外這次華擎 Z890 Taichi 主機板在風扇 4 Pin 插座上也加入了 DC／PWM 自動偵測機制，並且可讓使用者自訂風扇運作曲線。

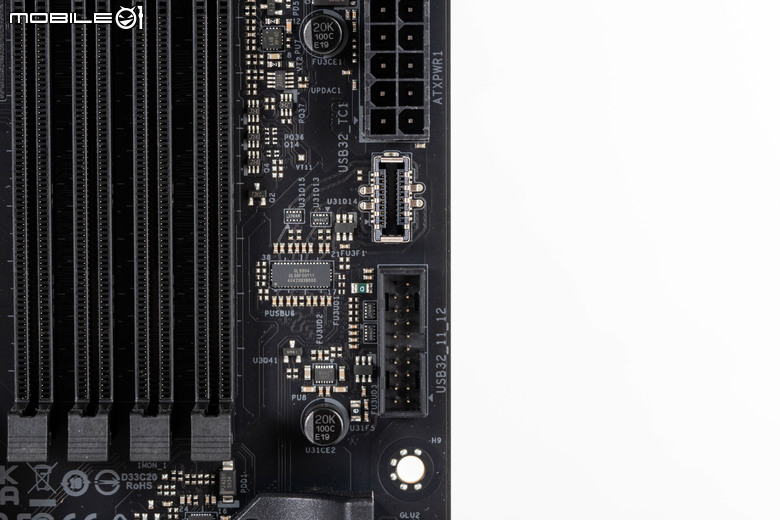

而在右側主機板 ATX 電源供應插座下方則是提供了一組 USB 3.2 Gen2x2 Type-C 前面板連接埠，下方則是 USB 3.2 Gen1 前面板插座，可擴充成兩組 USB 3.2 Gen1 Type-A 介面。

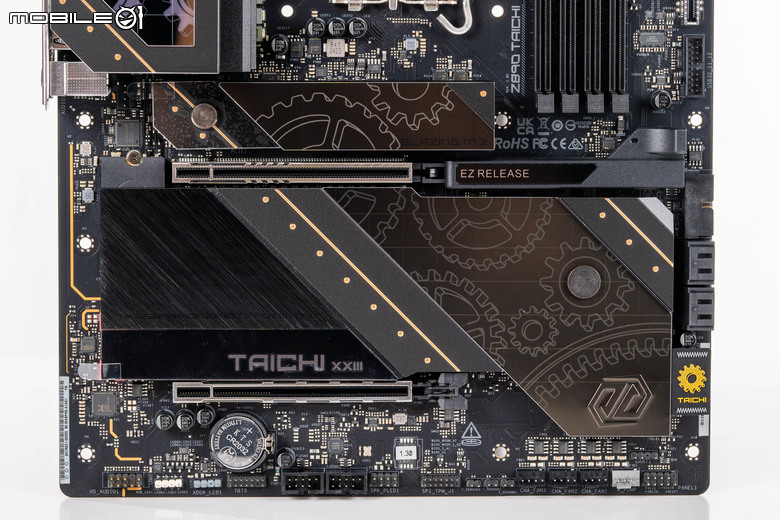

華擎 Z890 Taichi 主機板下半部的配置，在散熱片部分採用了不同處理風格結合的設計，當然上面也是滿滿的太極代表性的齒輪設計圖案。

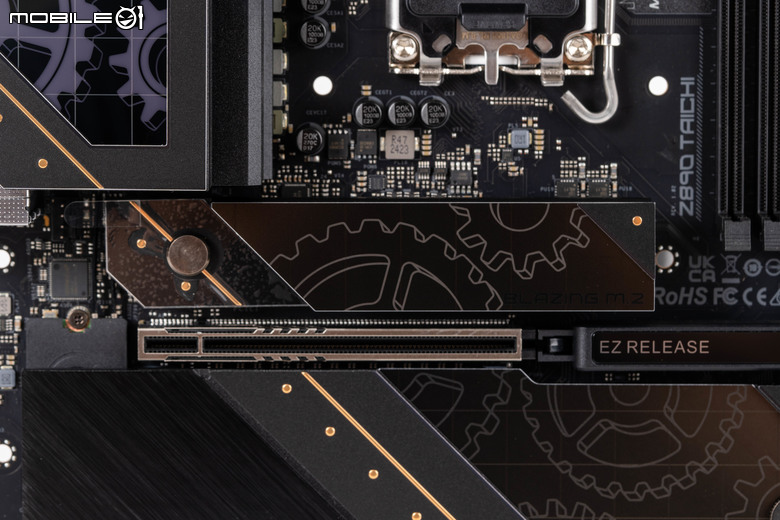

上方的第一組 M.2 散熱片設計，雖然是搭配 PCIe Gen 5 的 SSD 插槽規格，但是華擎在這邊僅做出了雙層的設計，並沒有太高的違章建築。
從斜向角度來看第一組 M.2 插槽散熱片的設計，另外在散熱片的拆卸方式採用免工具的鎖定機構。
向內推這個金屬釦就能鬆開鎖定，就可以向上取下散熱片。

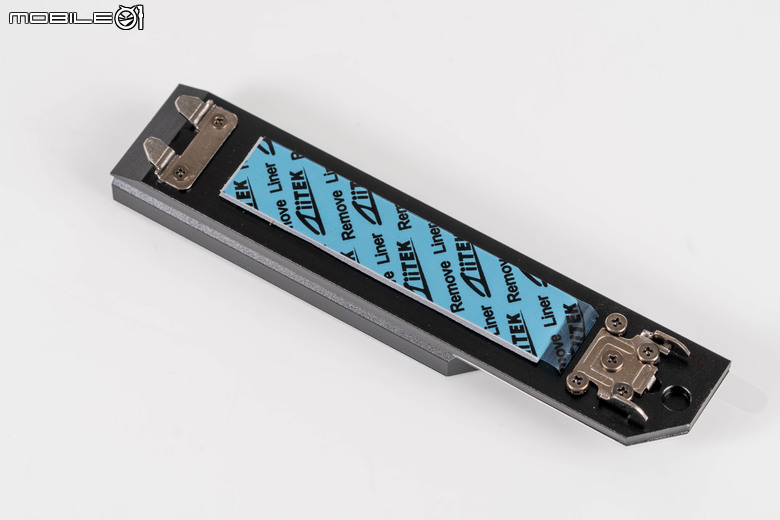

翻到散熱片背面可以看到固定的鎖扣機制，基本上就是對準了按下去就能夠固定，另外在背面也有導熱膠的配置，可以將 M.2 SSD 模組的熱度導至散熱片。
下方的大型散熱片也是同樣的設計風格，釋放按鍵隱藏在右側中央的齒輪中心點，在下方還有 TAICHI 字樣以及產品系列 Logo 的浮雕。

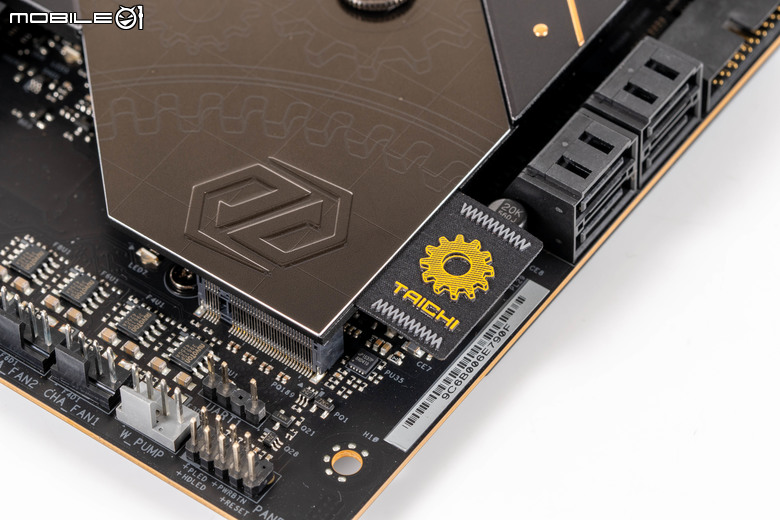

在散熱片的右下角還有小型的布標設計。

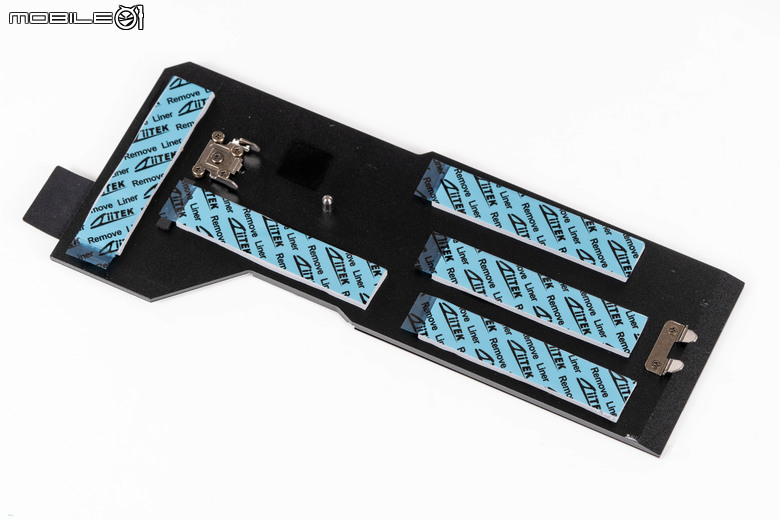

散熱片背面的固定鎖扣機制以及 M.2 SSD 的導熱膠設計，可以看到在這部分華擎 Z890 Taichi 主機板就提供了 5 組 M.2 SSD 插槽配置。不過在散熱片的固定機制上，這麼大片的金屬散熱片只透過一組 M.2 插槽寬度的固定設計，在使用者的心理上總是會有點不踏實。

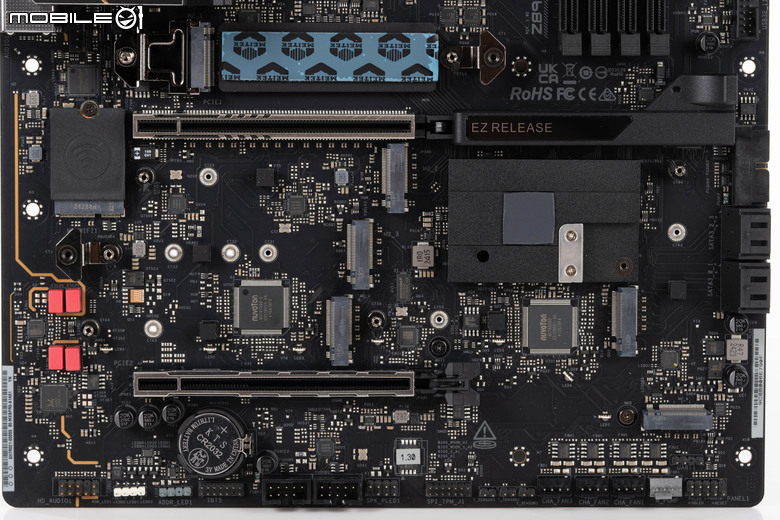

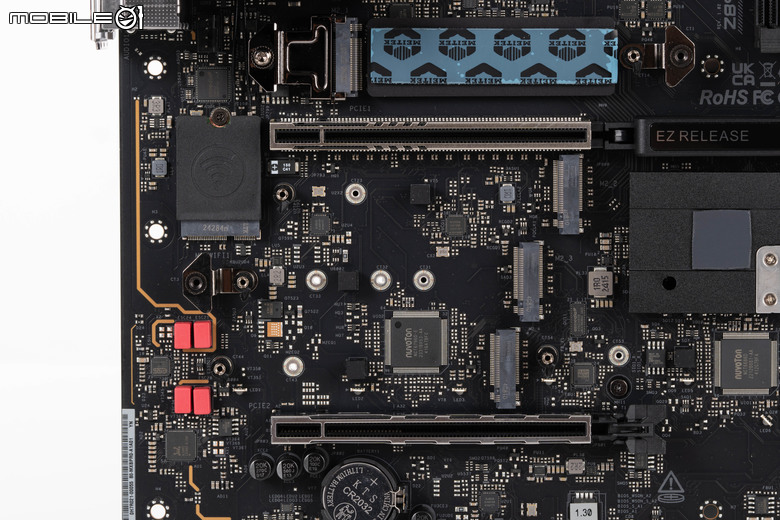

將散熱片都卸下後的華擎 Z890 Taichi 主機板下半部，可以看到除了最上方的第一組 M.2 SSD 插槽，因為支援 PCIe Gen 5 規格，所以在底部具有導熱膠與底版的配置外，其他在底部都只有單面散熱片的配置。

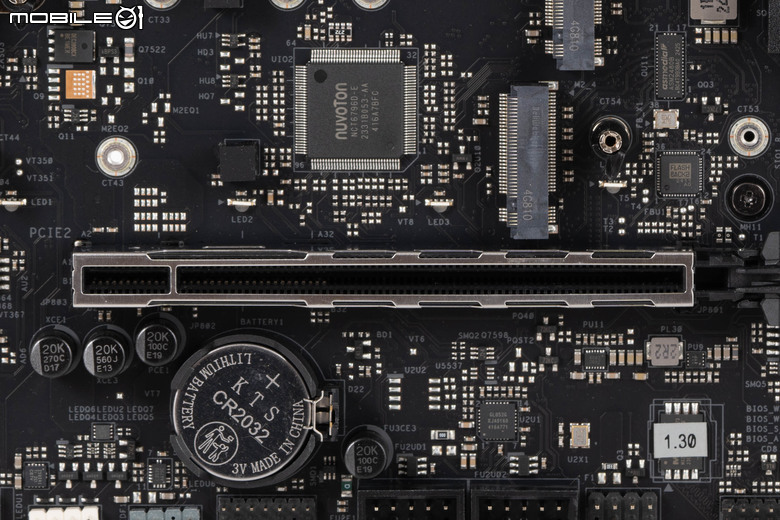

另外在 M.2 SSD 插槽的通道配置上，最上方的 M2_1 Blazing M.2 插槽是與處理器直連的 PCIe Gen 5 x4 規格，下方第二組插槽也是與處理器直連的 M2_2 Hyper M.2 插槽，連接通道規格則是 PCIe Gen 4 x4。其餘四組 M.2 插槽則是與主機板晶片組連接的 Hyper M.2 插槽，支援 PCIe Gen 4 x4 通道設定。至於在共用頻寬部分，下方第二組 PCIe 插槽上方的 M2_4 插槽與第二組 PCIe 插槽共用頻寬，若是第二組 PCIe 插槽有安裝介面卡，M2_4 插槽則是會停用。
頻寬共用部分僅有下方的 PCIE2 插槽跟插槽上方的 M2_4 SSD 插槽共用頻寬而已。
在 PCIe 插槽的配置部分，華擎 Z890 Taichi 主機板僅提供了兩組 PCIe 插槽配置（將主機板晶片組的 PCIe 通道分配給 M.2 SSD 插槽了），提供了 PCIe 5.0 x16（第一組插槽）以及 PCIe 4.0 x4（第二組插槽）的配置，而且因為所使用的 PCIe 通道不同，所以沒有共享頻寬的問題，可以將兩組插槽都插上顯示卡與介面卡，而且都享有滿頻寬的配置。
另外在通道切分部分，使用者可以透過額外的 PCIe 垂直轉卡，將第一組 PCIe 插槽的 x16 頻寬分配成 x8+x8 或是 x8+x4+x4 的配置，而第二組插槽部分也可以插上隨附的 M.2 Expansion 擴充卡，在犧牲一組 M2_4 SSD 插槽的狀態下，轉換成另外四組 M.2 SSD 插槽的安裝空間，讓整體華擎 Z890 Taichi 主機板最多可以安裝 9 組 M.2 SSD，將儲存容量擴充到極致。

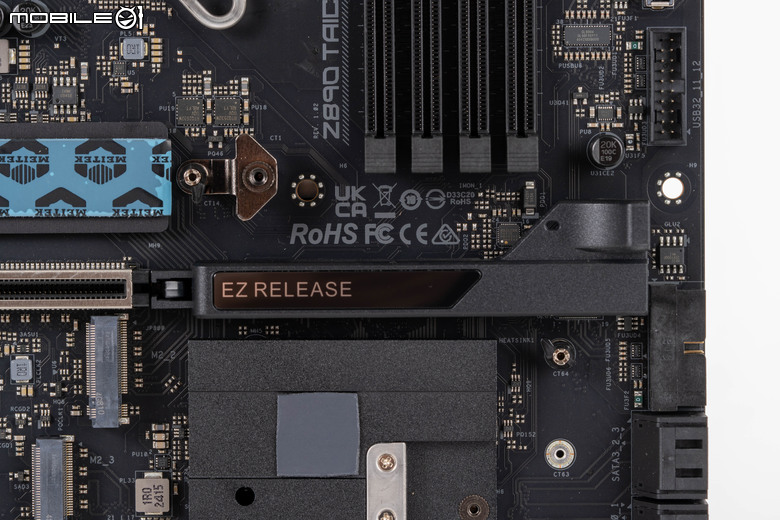

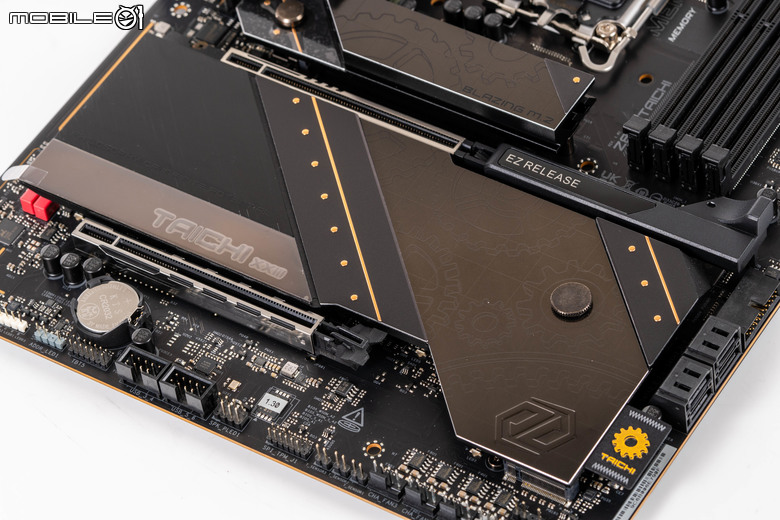

在第一組 PCIe 插槽的顯示卡鎖定機構釋放機制部分，也採用了方便的 EZ Release 拉桿設計，拉動右方的撥桿就能夠釋放鎖定機構卸下顯示卡。

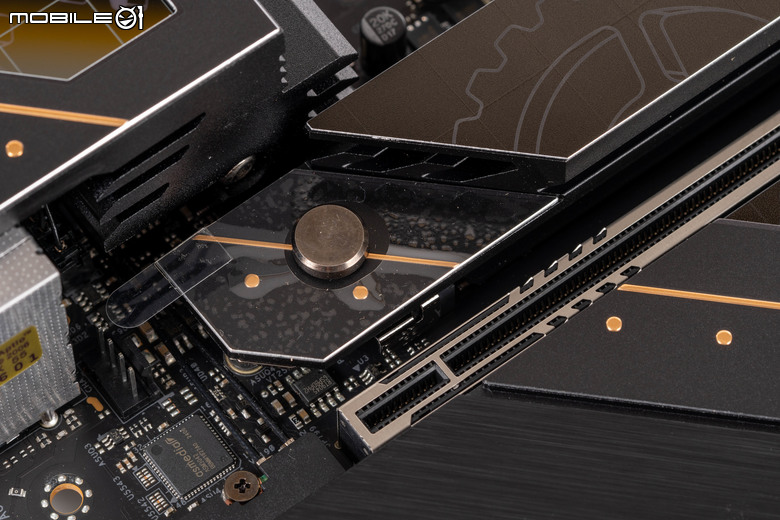

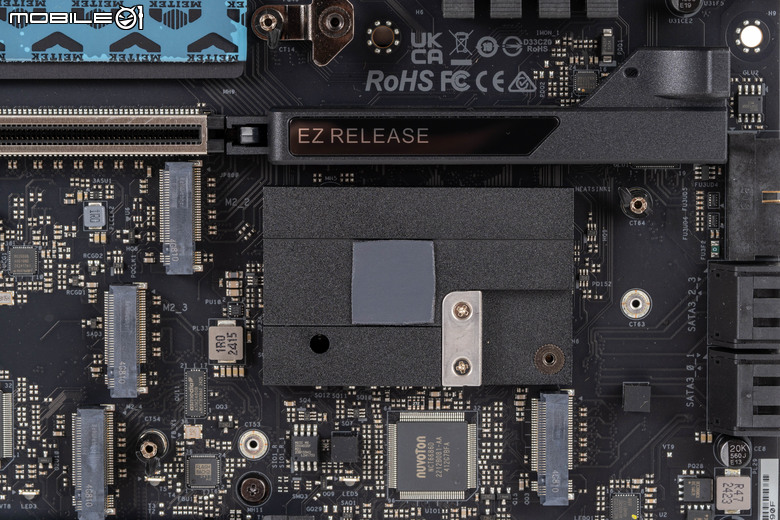

拉桿下方的主機板晶片組散熱片，上面有導熱膠與上方散熱片接觸來傳導主機板晶片組的熱度。

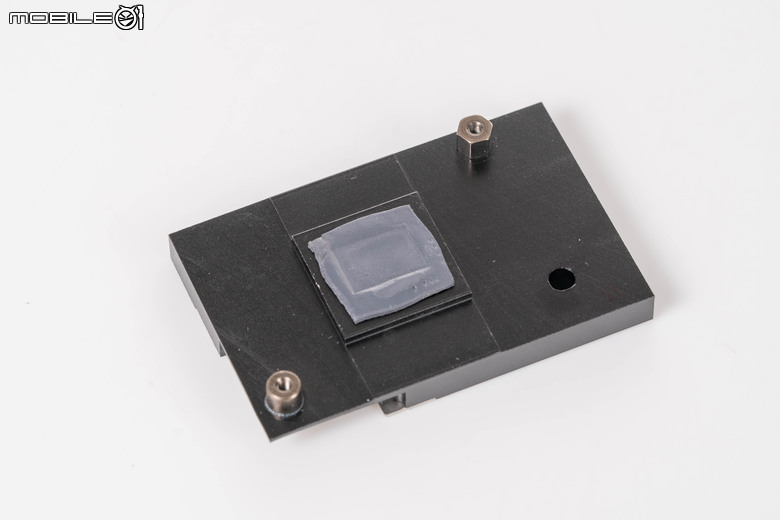

卸下的主機板晶片組散熱片，散熱片背面與晶片組接觸的部分也有導熱膠的配置。

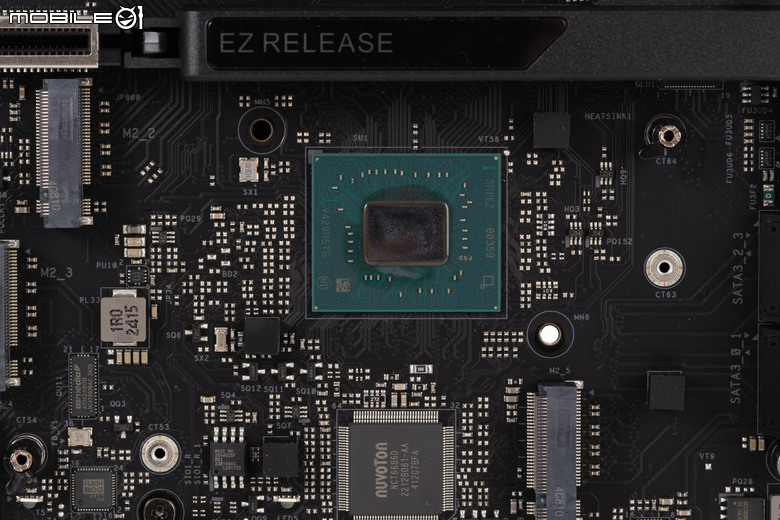

華擎 Z890 Taichi 主機板上的 Z890 主機板晶片組。

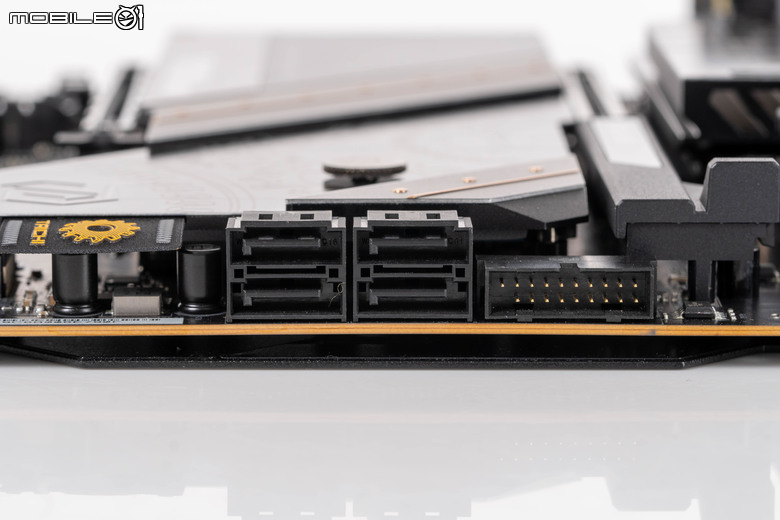

在主機板晶片組的右側則是有 4 組 SATA 6Gbps 連接埠以及一組 USB 3.2 Gen 2 Type-A 前面板插座，連同上方垂直設置的另一組 USB 3.2 Gen 2 Type-A 前面板插座，華擎 Z890 Taichi 主機板共可連接 4 組機殼上的 USB 3.2 Gen 2 Type-A 連接埠（每組插座可連接兩組連接埠）。

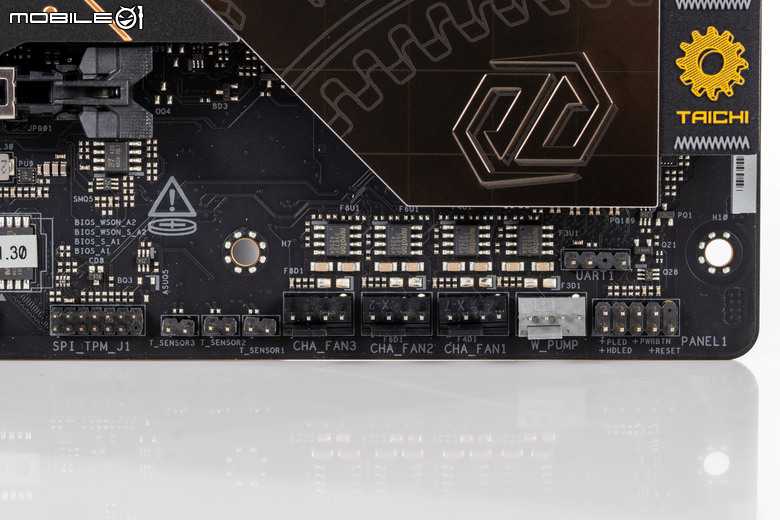

華擎 Z890 Taichi 主機板右下角的配置，提供了包括機殼前面板插座、水冷幫浦 4 Pin 電源插座、3 組機殼風扇 4 Pin 電源插座、3 組溫度感應線連接針腳、TPM 模組連接針腳。

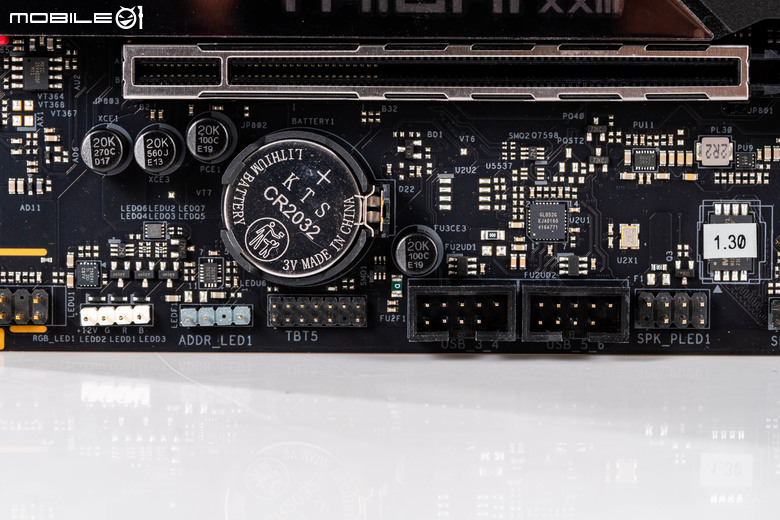

華擎 Z890 Taichi 主機板下方中央的連接針腳配置，包括一組揚聲器與電源燈號針腳、2 組 USB 2.0 連接插座、Thunderbolt 5 擴充卡連接插座、定址 RGB 燈效針腳以及 RGB 燈效針腳。

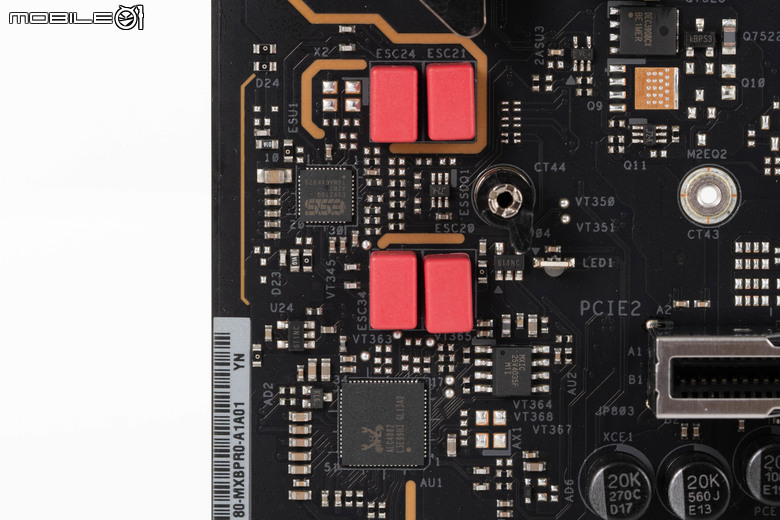

華擎 Z890 Taichi 主機板左下角的音效配置區域，具備隔離設計與主要線路區隔開。
音效部分採用瑞昱的 ALC4082 音效晶片，提供 5.1 聲道高傳真音效解碼，搭配 WIMA 音效電容以及 ESS SABRE9219 DAC 提供後面板 130dB SNR 噪訊比的輸出。另外在前面板的部分則是提供直驅技術，可推動 600 歐姆阻抗的耳機。
華擎 Z890 Taichi 主機板的 IO 背板配置，由左至右提供了 WiFi 7 無線網路天線插座、HDMI 連接埠、兩組 USB 3.2 Gen1 Type-A 連接埠、兩組 Thunderbolt 4（USB 4）連接埠、BIOS Flashback 按鈕、清除 CMOS 按鈕、2.5 GbE 有線網路連接埠、六組 USB 3.2 Gen1／2 Type-A 連接埠、5 GbE 有線網路連接埠、兩組 USB 2.0 Type-A 連接埠、兩組 3.5 mm 音效插孔、一組 SP／DIF 音效輸出。

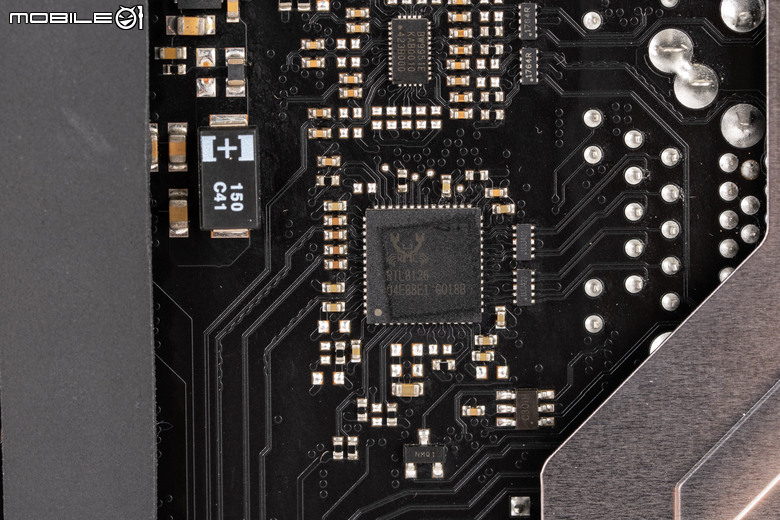

5 GbE 有線網路部分採用瑞昱 RTL8126 網路晶片。

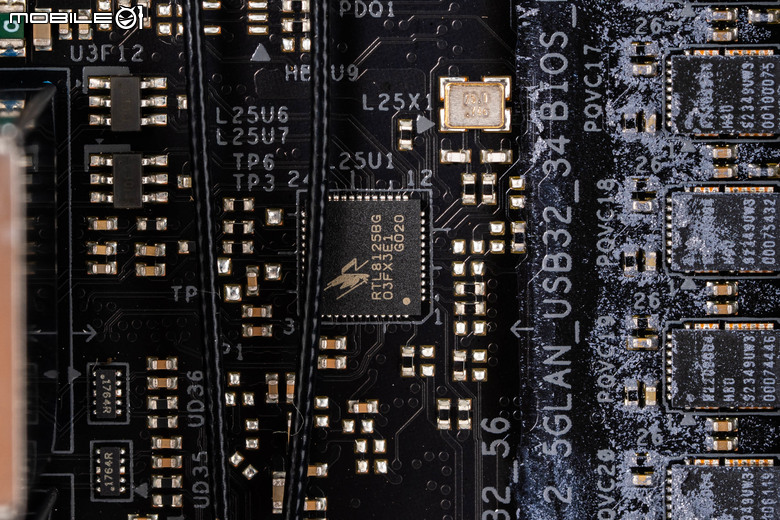

2.5 GbE 有線網路部分也是採用瑞昱的解決方案，為 RTL8125BG 控制器。

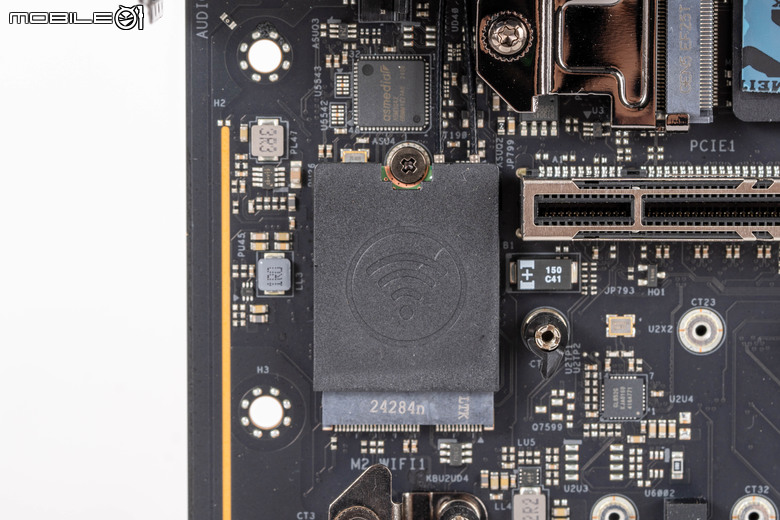

無線網路部分則是透過一組 M.2 擴充槽，安裝一組 2230 規格的 WiFi／BT PCIe WiFi 模組。

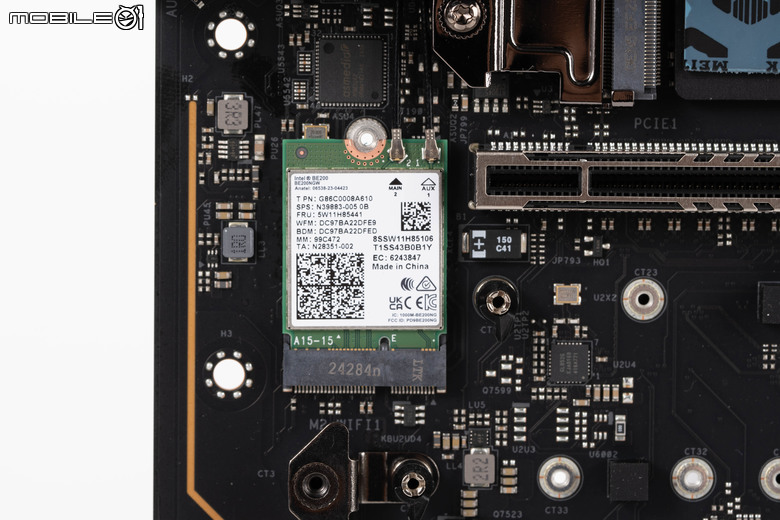

拆開護蓋後可以看到使用的是 Intel 的 BE200 無線網卡，透過天線連接到 IO 蓋板上的 WiFi 7 天線座。

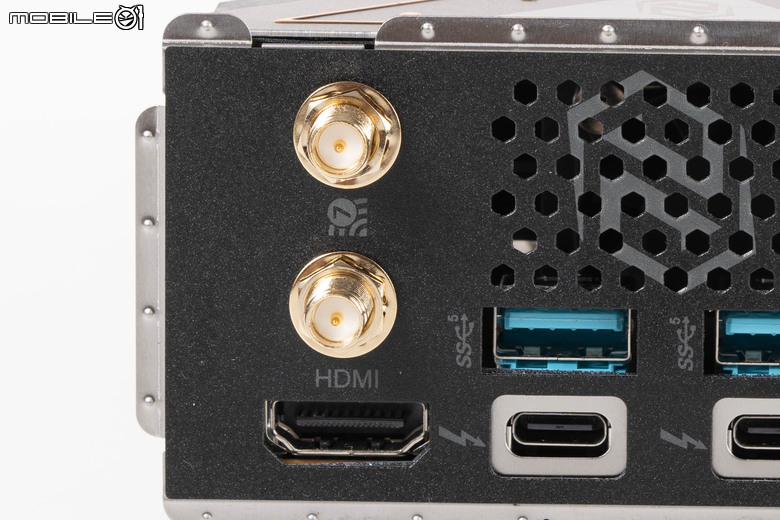

不過天線座部分仍採用傳統的螺紋固定設計，並沒有改用快拆設計。

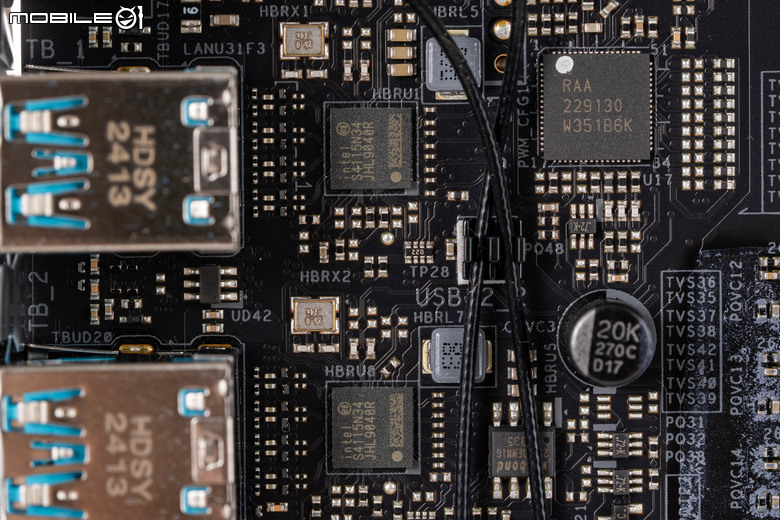

Thunderbolt 4（USB 4）介面採用 Intel JHL9040 控制器，採用兩顆控制器配置。
華擎 Z890 Taichi 主機板 BIOS 與軟體配置
接著來看華擎 Z890 Taichi 主機板的 BIOS 與搭配軟體的部分，在陳拔進行測試時，Intel 剛好與主機板廠商針對 Core Ultra 200S 處理器的效能問題，推出了 0x114 CPU 微碼的更新，就 Intel 官方的說法，這一波 BIOS 更新應該就能解決 Core Ultra 200S 處理器在遊戲效能上的問題（請見：算是耶誕節禮物？ 主機板廠商提前釋出 0x114 微碼修正檔 BIOS 回復 Core Ultra 200S 處理器效能），所以陳拔這次也順便來驗證這個部分。
在陳拔測試時，Intel 與主機板廠商釋出了包含 0x114 更新微碼的 BIOS 版本。

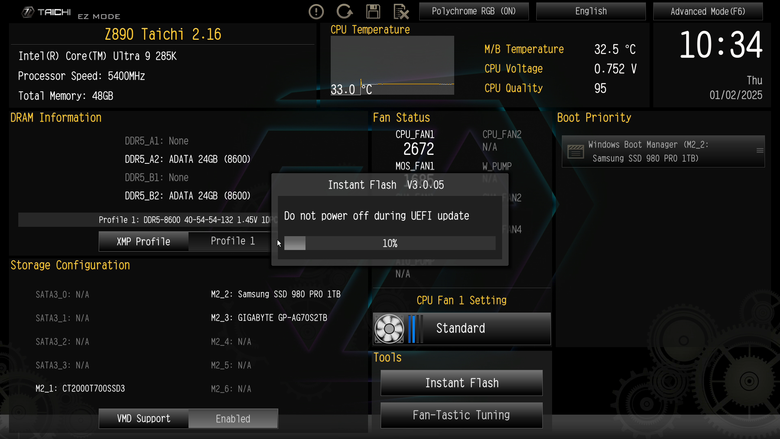

直接來更新試試看吧，在華擎 Z890 Taichi 主機板上新的 BIOS 版號為 V3.0.05。
更新完成後右上角的版號為 2.20.AS03，基本上介面並沒有不同。

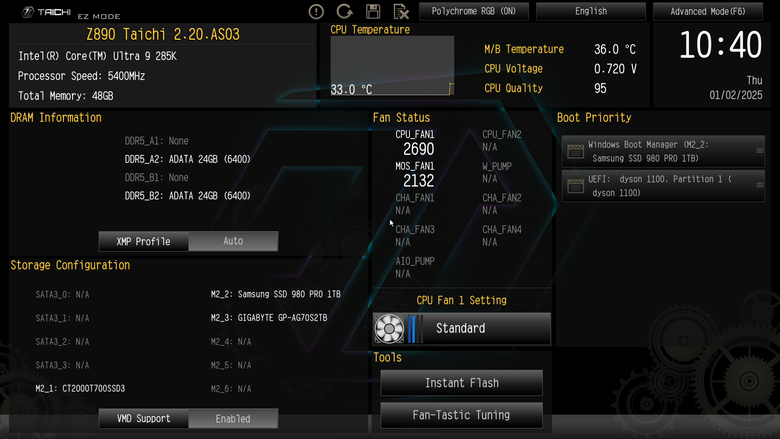

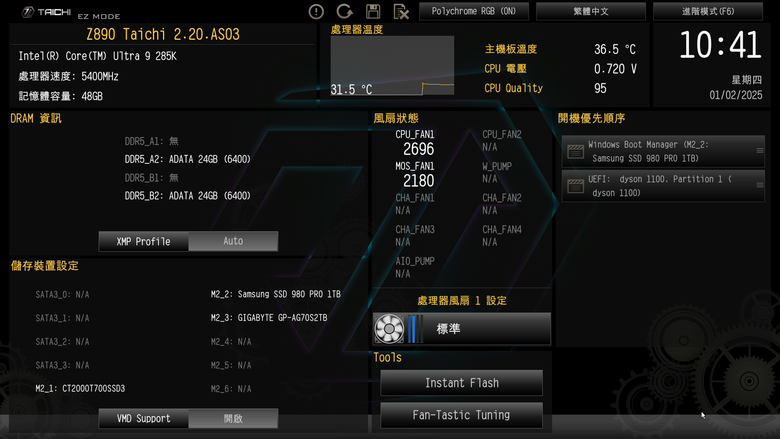

切換成繁體中文界面來看一下配置，在預設簡易模式下，左側為處理器、記憶體以及儲存裝置的配置顯示以及一鍵設定區塊，中央的部分則是處理器溫度、風扇、處理器風扇運作模式設定、Instant Flash BIOS 更新以及 Fan-Tastic Tuning 風扇運作模式調整功能等。

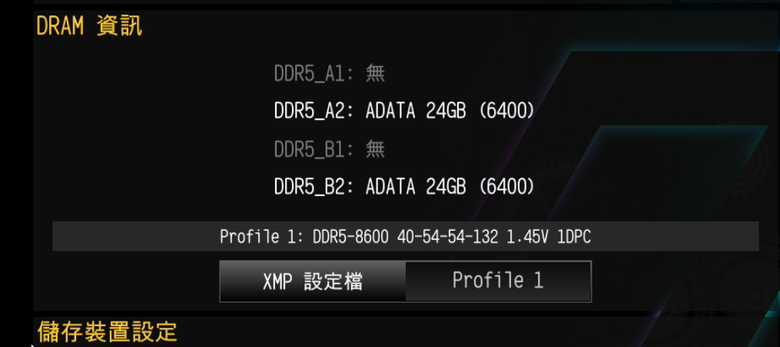

記憶體部分可以直接使用自動模式或是套用 XMP 超頻設定檔。

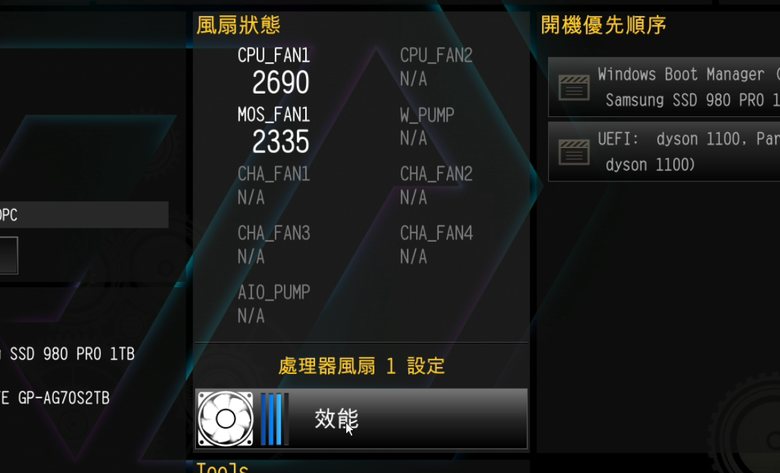

在簡易模式下可以單鍵快速調整處理器風扇的運作狀態，可以在安靜、標準、效能、全速四個模式下進行切換。

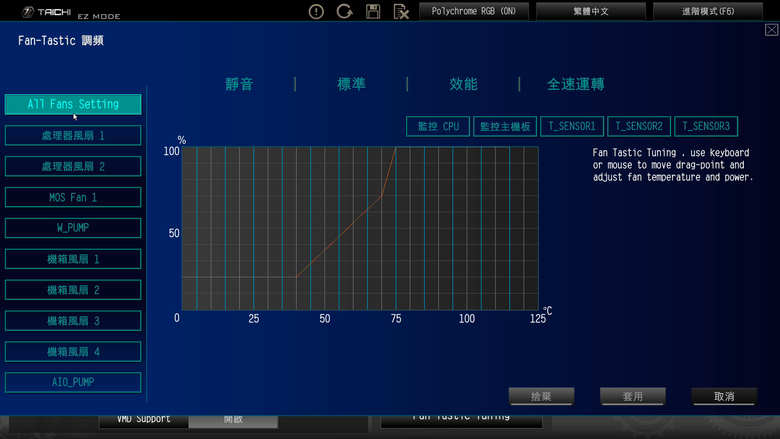

使用者也可已透過 Fan-Tastic 風扇調整介面進行個別或是全機風扇的運作曲線調整。

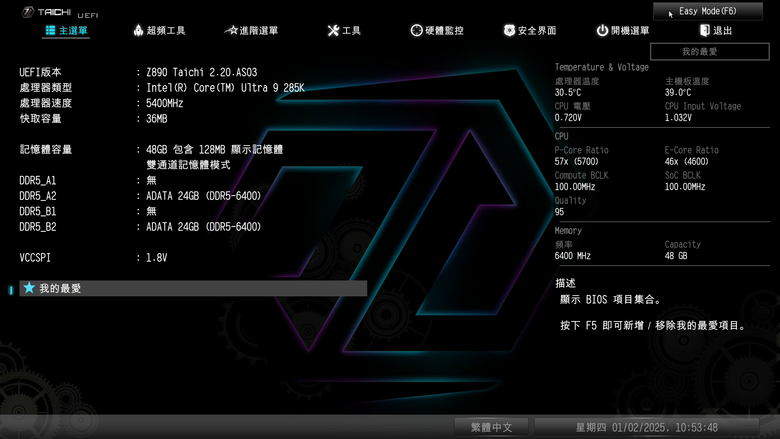

在進階模式部分就比較像傳統的 BIOS 設定，提供包括主選單（系統狀態顯示）、超頻工具、進階選單、工具、硬體監控、安全介面、開機選單等選擇，另外在右側還可以看到目前處理器與記憶體的狀態，這次華擎也加入了 CPU 體質評分的 Quality 分數，可讓使用者知道目前使用的處理器體質，來決定是否要超頻或是超頻的幅度。

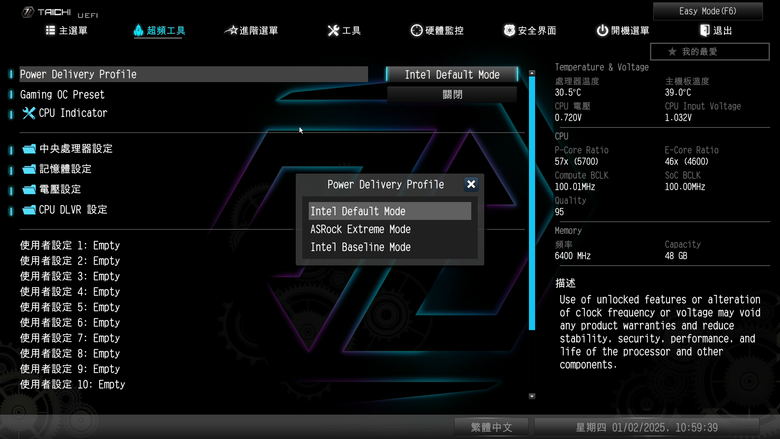

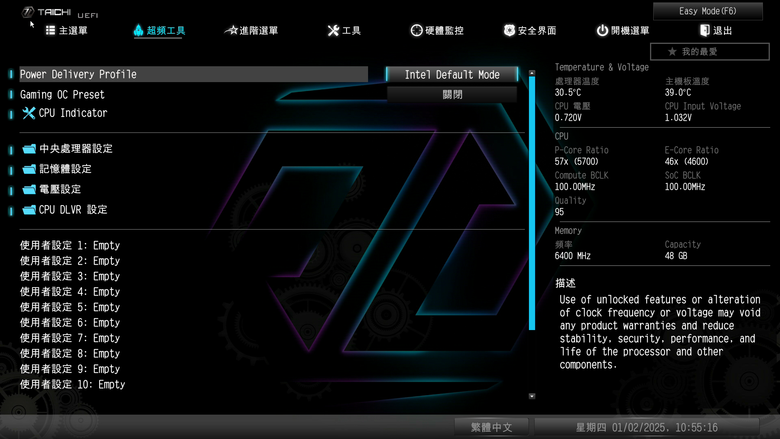

在超頻工具頁面中，最上方提供處理器供電運作設定以及遊戲超頻預設檔的調整。
在新版的 BIOS 中，這部分提供了 Intel Default 預設、ASRock Extreme 極限以及 Intel Baseline 基礎三種供電設定。
遊戲超頻部分則是提供了關閉、Stage 1 與 Stage 2 三段的調整設定。

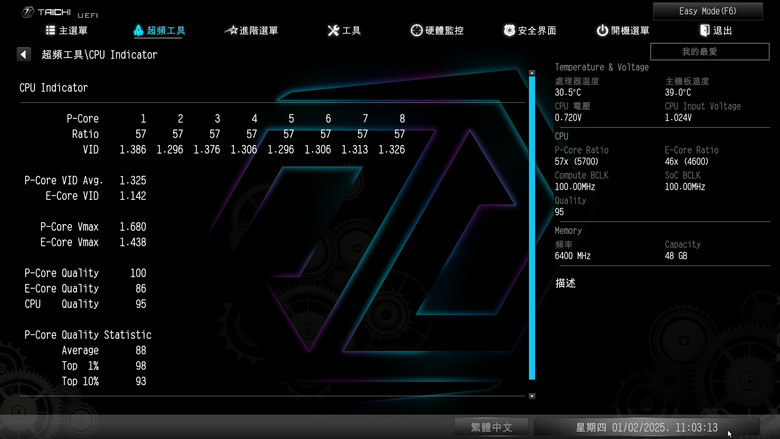

CPU Indicator 功能內則是顯示了更詳細的處理器體質設定數字。

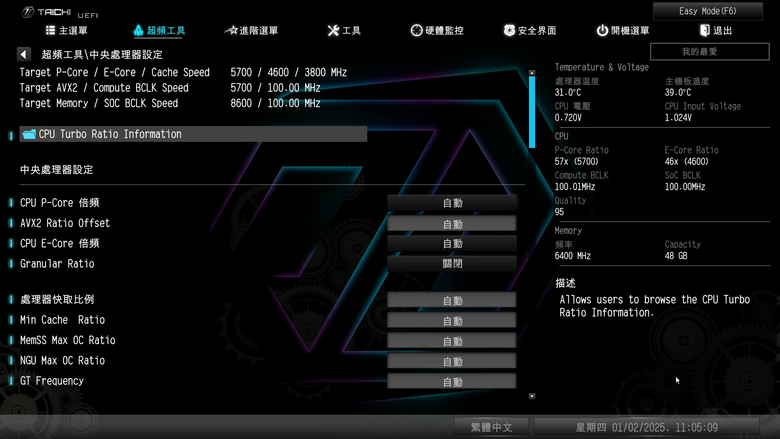

中央處理器設定部分提供了更細微的處理器手動設定選擇。

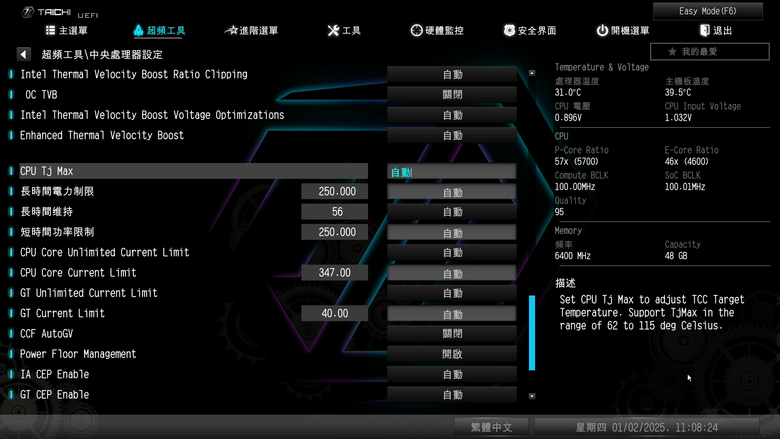

另外包括處理器功耗上限、TVB 超頻設定等也都在這邊進行調整。

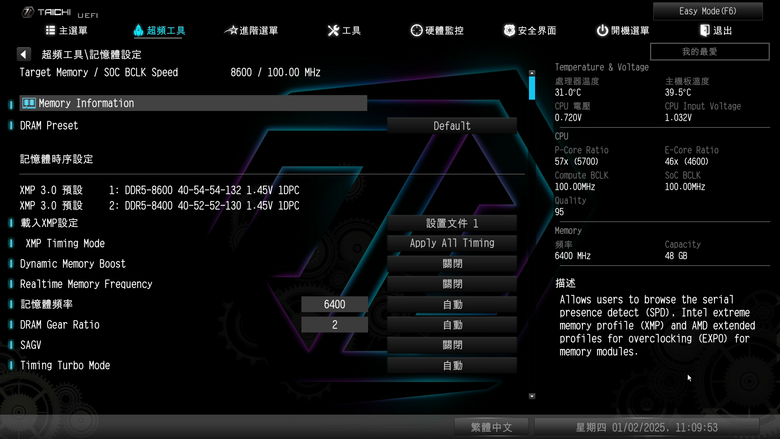

記憶體部分則是提供使用者檢查記憶體資訊，套用 DRAM 預設檔、自行調整 XMP 參數與記憶體相關時脈等等。

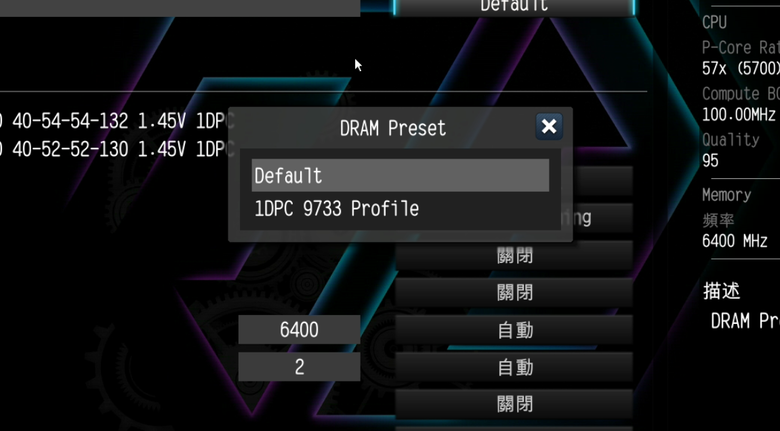

而在記憶體的設定檔內，還提供了僅安裝一組記憶體模組時可套用的 1DPC 9733 設定檔，提供給想要追求極限記憶體效能的玩家。

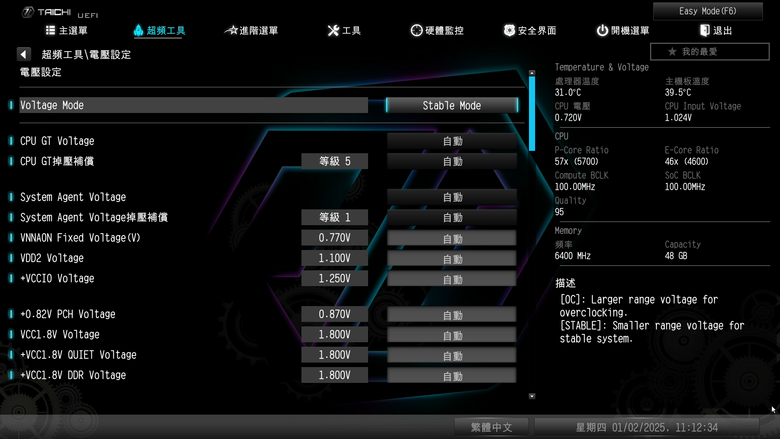

電壓的設定頁面包括處理器、主機板晶片組的相關電壓調整。

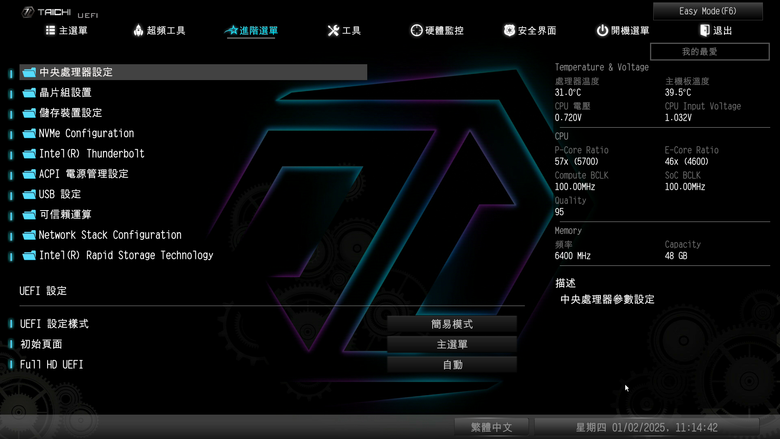

在進階選單中則是可針對系統的各項功能，包括處理器、晶片組、儲存裝置、NVMe 裝置、Thunderbolt 介面、USB 介面、網路介面等進行功能上的調整。

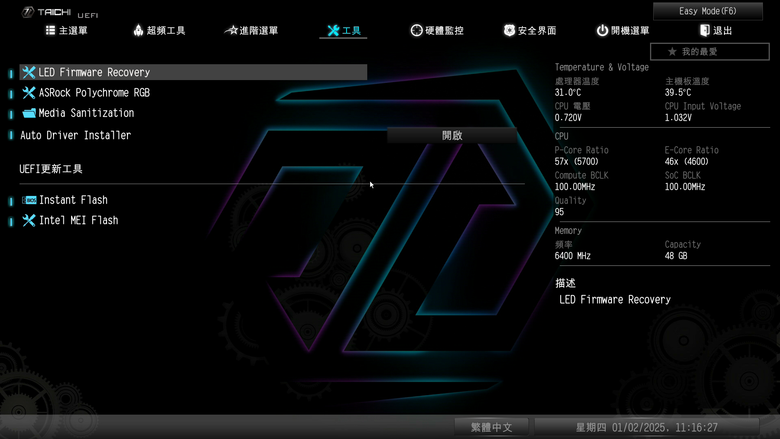

工具部分則是提供包括 LED 燈效的韌體更新，華芸 Polychrome RGB 燈效控制的介面以及媒體清除工具等，另外方便裝機者在安裝系統時搜尋驅動程式的 Auto Driver Installer ，在這部分也可以設定成開啟／關閉。

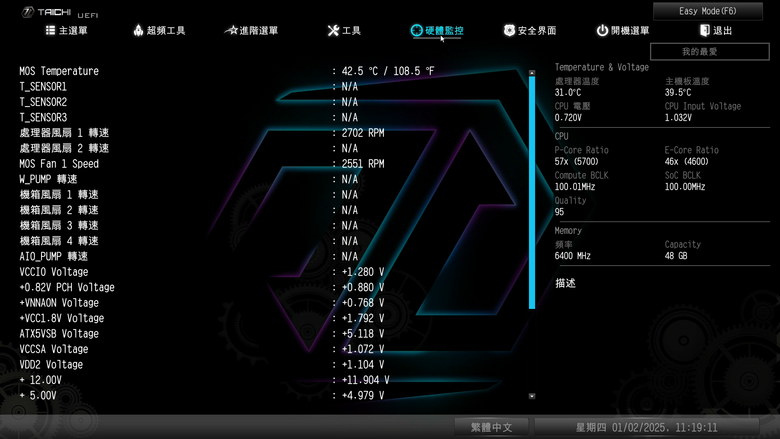

硬體監控的介面。

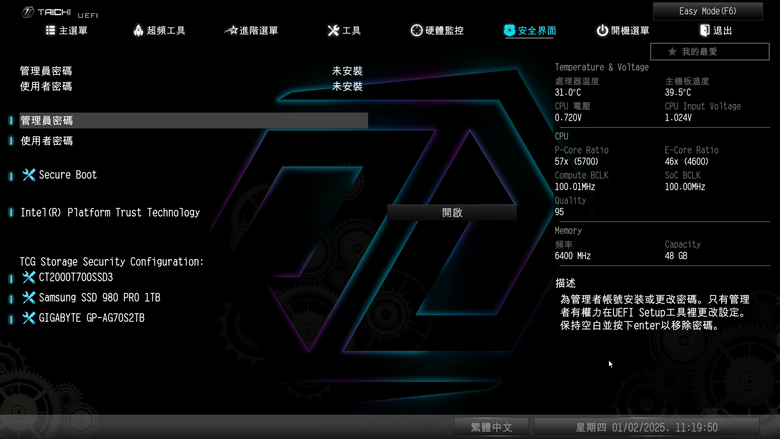

安全介面。

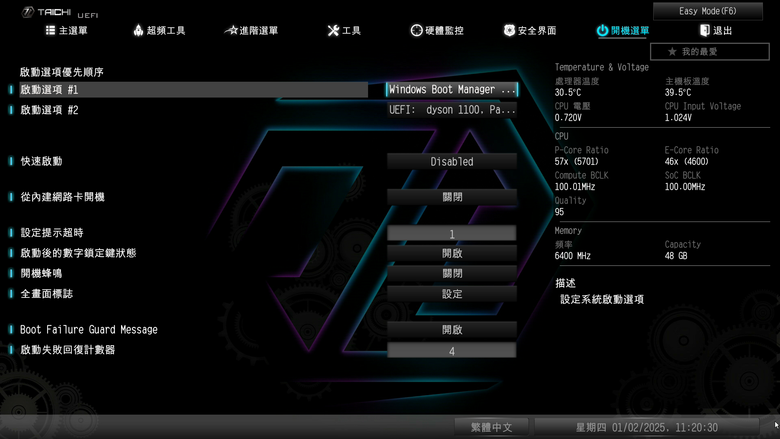

開機選單。

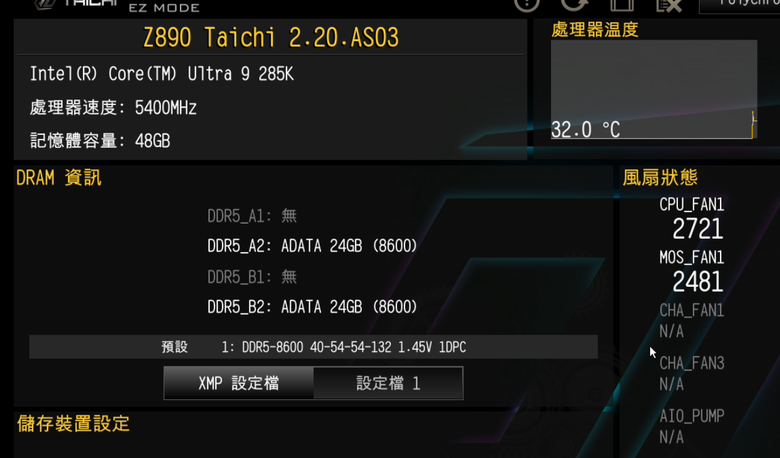

測試時直接套用 XMP 設定檔，將記憶體時脈設定為 DDR5 -8600MHz。

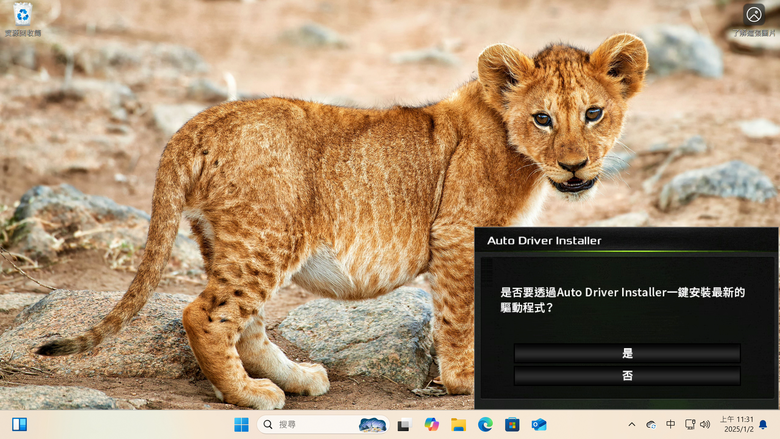

在安裝好作業系統後，第一次開機就會跳出是否要透過 Auto Driver Installer 安裝最新驅動程式的提示訊息。

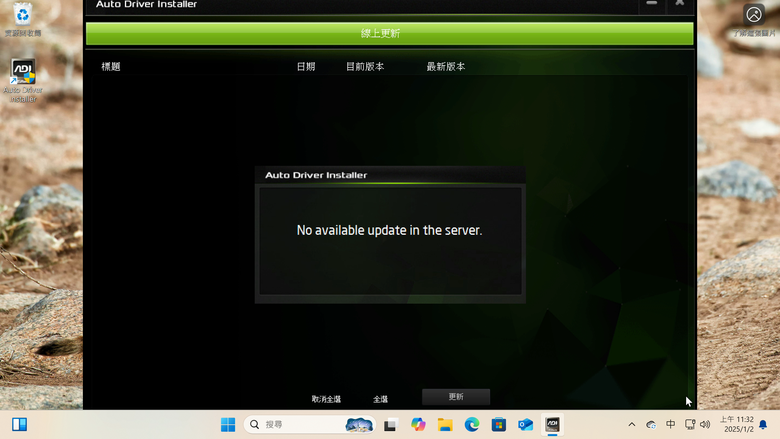

按下並安裝後就會連上華擎官方網站下載最新的驅動程式，不過陳拔這部分因為先前手動安裝過了，就顯示沒有可更新的驅動。華擎 Z890 Taichi 主機板效能表現
接著就進入 Windows 作業系統，來看看華擎 Z890 Taichi 主機板搭配 Intel Core Ultra 9 285K 處理器處理器的效能表現，BIOS 設定部分除了將記憶體直接套用 XMP 超頻設定檔外，其他部分均採用主機板的預設值，以下是這次測試平台的組成：
處理器：Intel Core Ultra 9 285K
記憶體：A-DATA XPG LANCER RGB DDR5-8600 CL40 CUDIMM 24GB X2
系統 SSD：Samsung 980 Pro SSD 1TB
電源供應器： CORSAIR HX1500i 1500W
處理器散熱：CORSAIR iCUE H170i ELITE LCD 420 AIO
作業系統：Windows 11 Pro 24H2 版
測試平台的組成狀態。

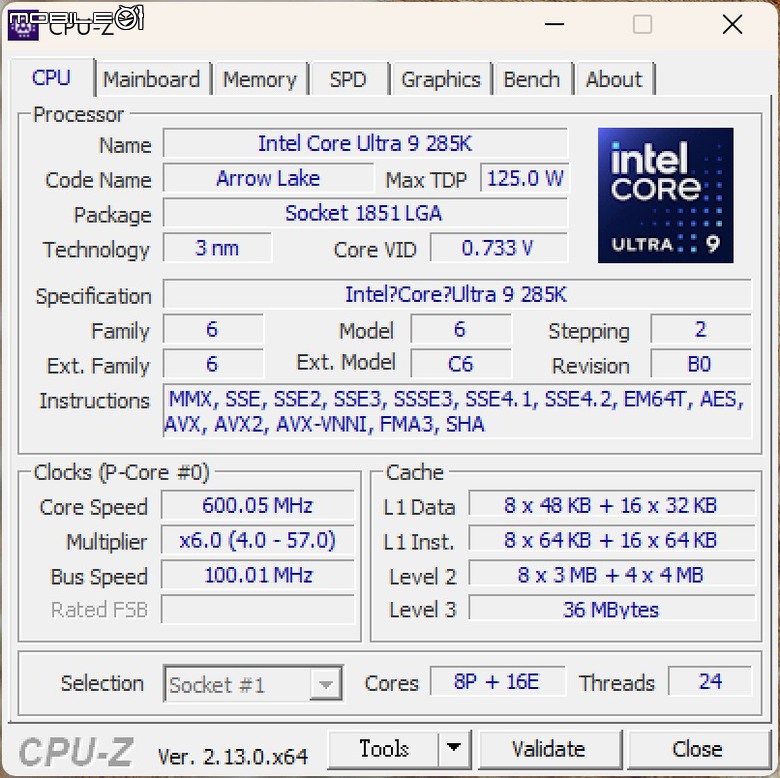

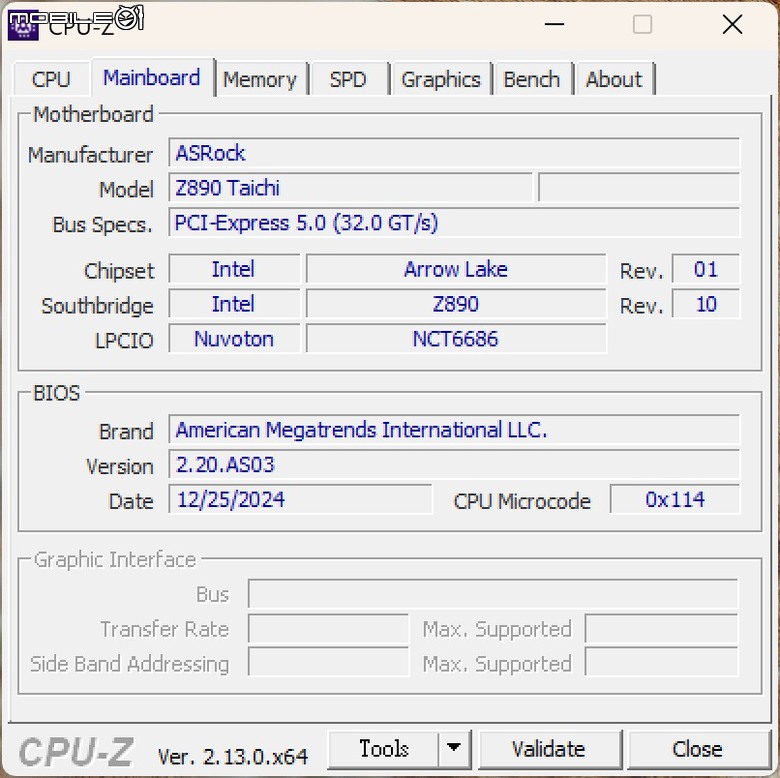

首先先用 CPU-Z 來看一下整體的系統配置：（點擊可看大圖）
- 處理器
- 主機板

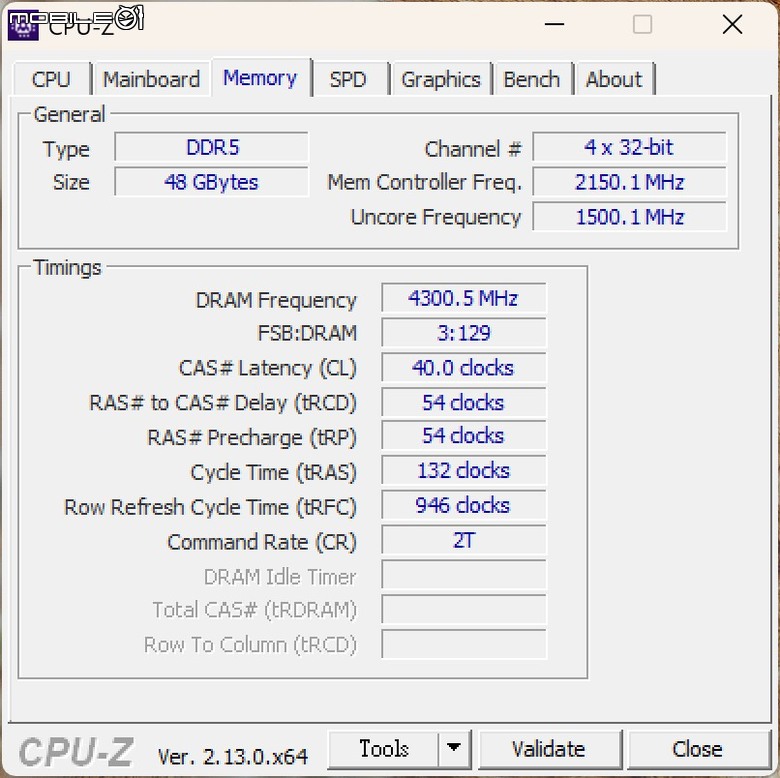

- 記憶體

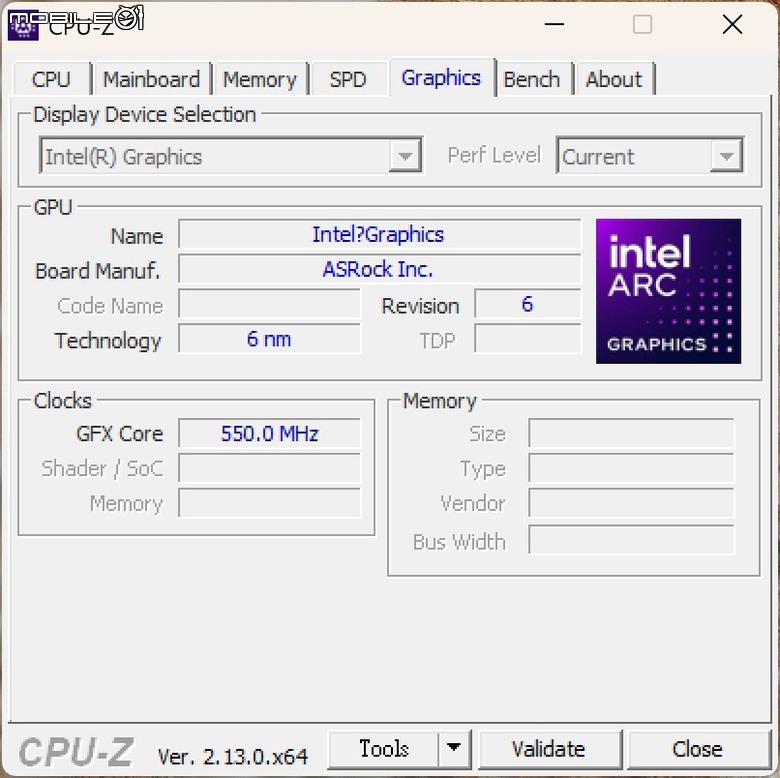

- 顯示晶片
首先先用 CPU-Z 內建的效能測試以及壓力測試項目進行測試：

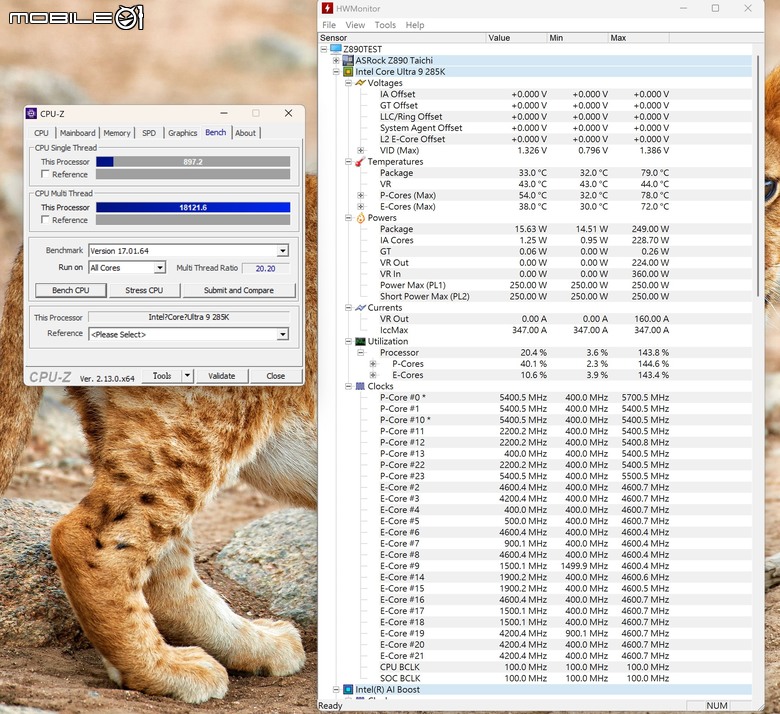

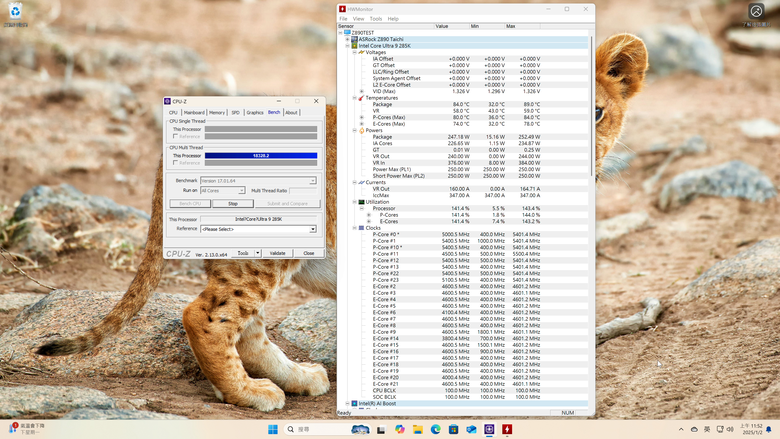

在效能測試的部分，ASRock Z890 Taichi 主機板搭配 Intel Core Ultra 9 285K 處理器，在單執行緒部分的分數為 897.2，多執行緒部分的分數為 18121.6，在測試時的最高單核心時脈為 5.7 GHz，功耗被限制在 250 W 左右。（點擊可看大圖）
在壓力測試的部分，在測試時的 P-Core 最高全核心時脈為 5.4 GHz，功耗被限制在 252.5 W 左右。（點擊可看大圖）

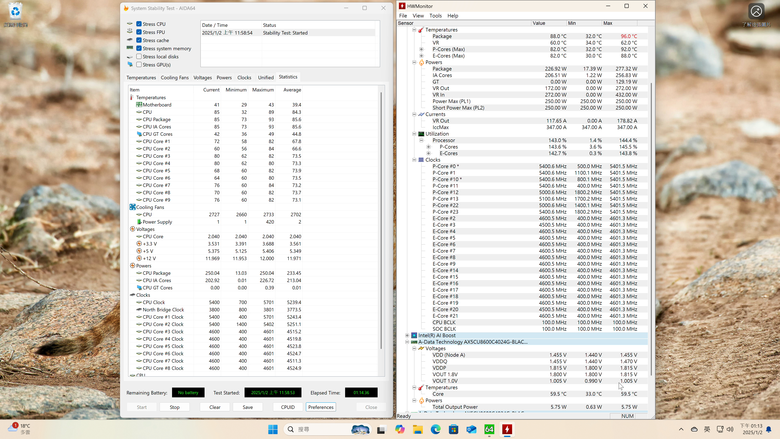

另外陳拔也利用 AIDA64 軟體進行 CPU+FPU 的壓力測試，在測試時的 P-Core 最高全核心時脈同樣是為 5.4 GHz，不過功耗最高有接近 277W 的數字出現。（點擊可看大圖）
以華擎 Z890 Taichi 主機板的 BIOS 設定來說，仍然將功耗限制在 250W 左右的保守水準，以目前 Intel 的情況來說，這樣的設定其實是在預料之內。

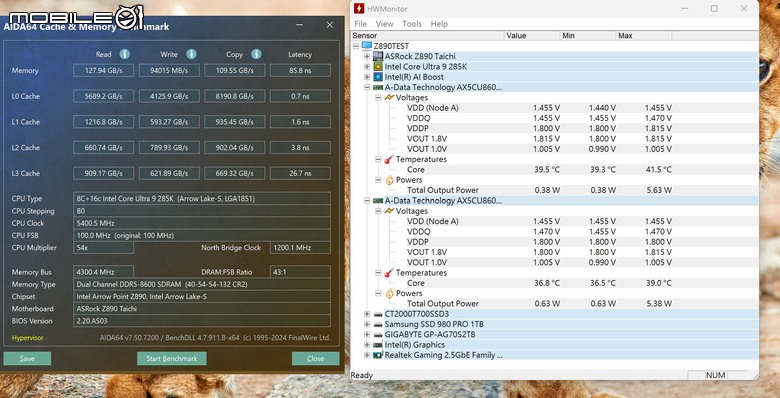

至於在記憶體的效能部分，搭配 XPG LANCER RGB DDR5-8600 CUDIMM 記憶體，直接套用 DDR5-8600 XMP 超頻設定檔的狀況下，華擎 Z890 Taichi 主機板也提供了相當穩定的支援，在 AIDA64 的記憶體測試項目的成績為：讀取部分 127.94 GB／s，寫入部分的成績為 94015 MB／s，複製部分的成績為 109.55 GB／s，延遲部分則是 85.8 奈秒。讀寫部分的成績算是符合高頻記憶體的性能，但是在延遲部分的表現就稍微高了一點。（點擊可看大圖）
陳拔也在華擎 Z890 Taichi 主機板的第一組 M.2 SSD 插槽上，利用美光 Crucial T700 SSD 記憶體，使用 Crystal DiskMark 進行效能測試，在循序讀取部分的測試成績為 12193.45 MB／s、循序寫入的部分為 11672.24 MB／s。而在隨機讀寫的部分，在 4K 小區塊隨機寫入深度 1 的部分，讀取速度為 89.6 MB／s、寫入速度為 339.84 MB／s，測試時的最高溫度為 68℃。（點擊可看大圖）
Intel 新微碼 BIOS 效能實測

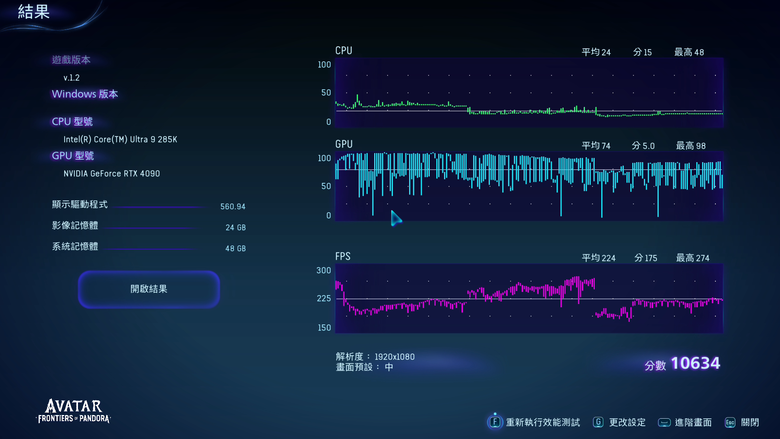

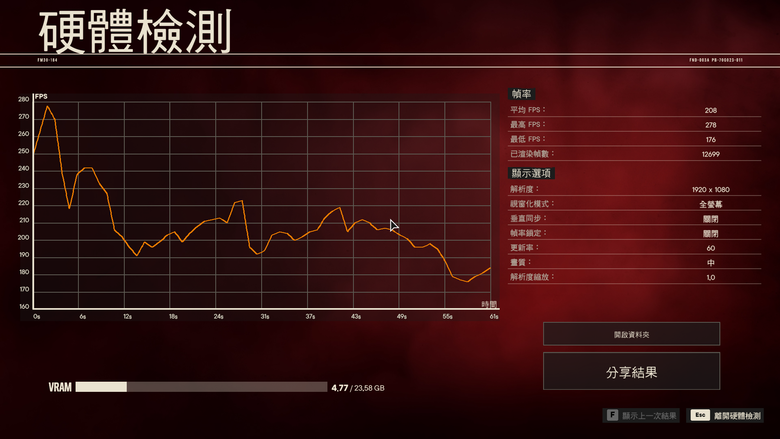

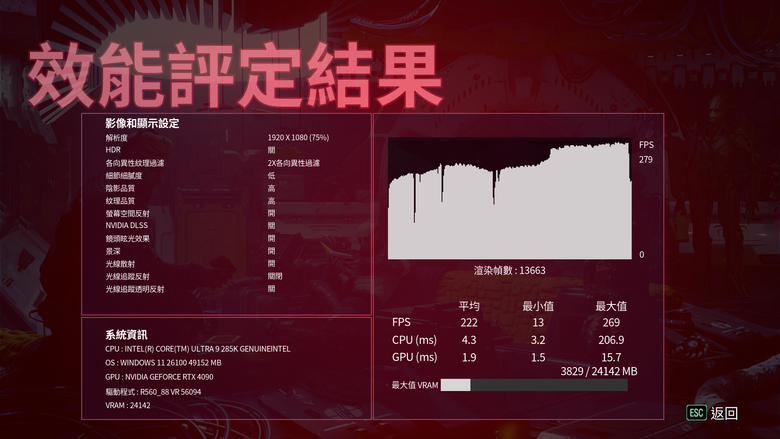

而這次實測的另一個重點，則是在 Intel 針對 Core Ultra 200S 處理器在遊戲效能部分的 0x114 微碼更新 BIOS 效能表現，在這部分陳拔則是將測試平台搭配 NVIDIA RTX 4090 顯示卡，在 1080p 解析度、以遊戲中間畫質及特效設定、關閉光線追蹤、關閉 DLSS／FSR／RSR 的設定，利用《阿凡達：潘朵拉邊境》（Avatar：Frontiers Of Pandora）、《刺客教條：幻象》（Assassin's Creed Mirage）、《極地戰嚎 6》（FarCry 6）、《看門狗：自由軍團》（WatchDogs：Legion）、《邊緣禁地 3》（Borderland 3）、《電馭叛客 2077》（Cyberpunk 2077）、《大地長征 5》（DIRT 5）、《地平線：期待黎明》（HORIZON ZERO DAWN）、《漫威星際異攻隊》（Marvel's Guardians of the Galaxy）、《古墓奇兵：暗影》（Shadow of the Tomb Raider）等十款 3A 等級遊戲進行測試，以下是測試結果：（點擊可看大圖）- 《阿凡達：潘朵拉邊境》

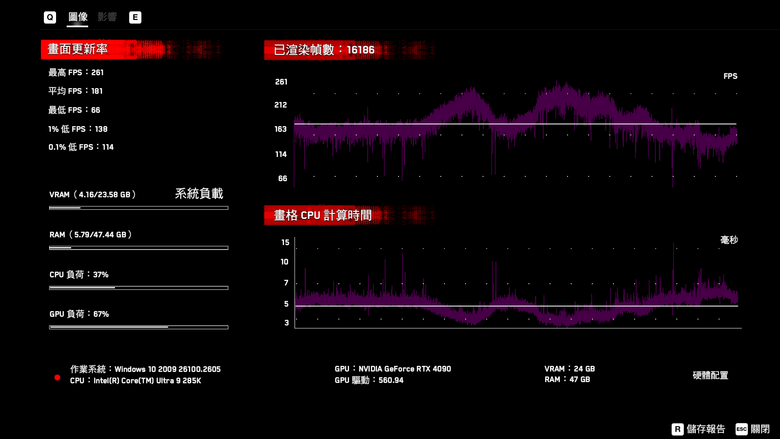

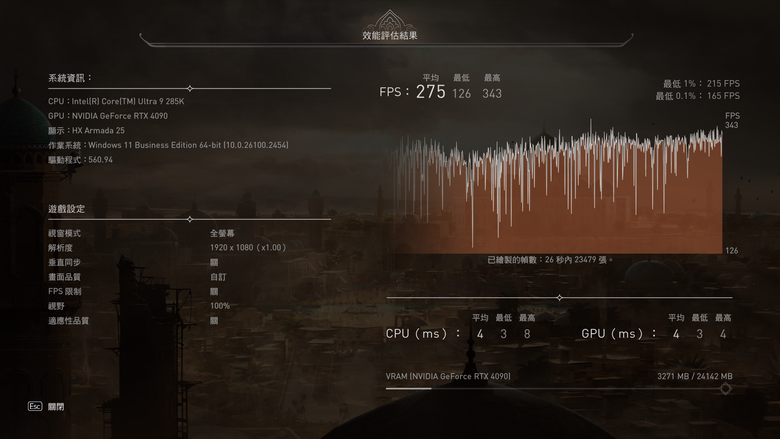

- 《刺客教條：幻象》
- 《極地戰嚎 6》
- 《看門狗：自由軍團》

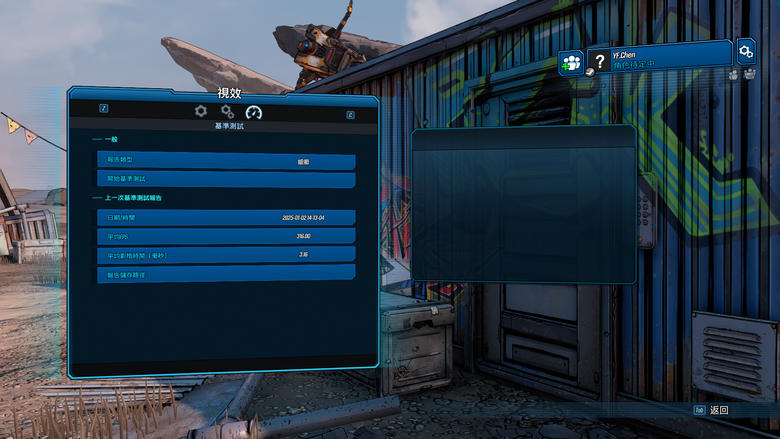

- 《邊緣禁地 3》

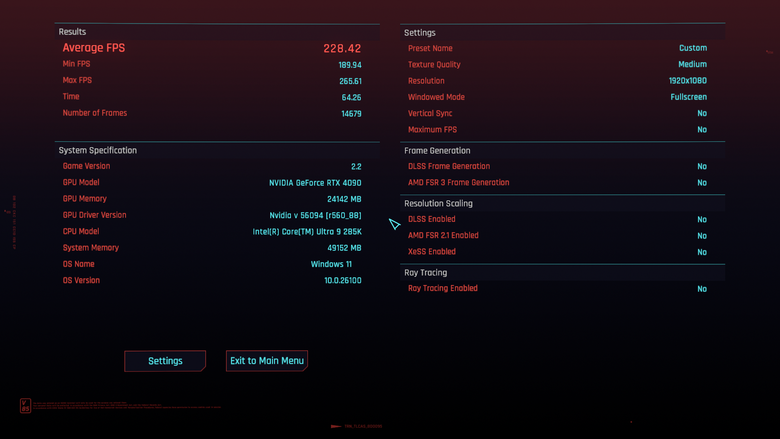

- 《電馭叛客 2077》

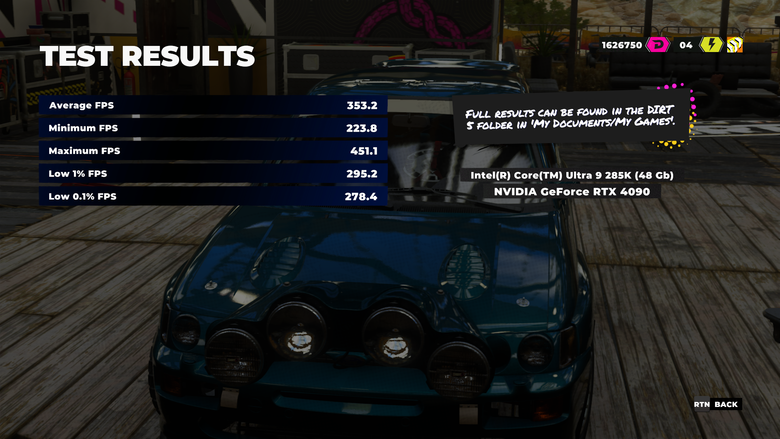

- 《大地長征 5》
- 《地平線：期待黎明》
- 《漫威星際異攻隊》

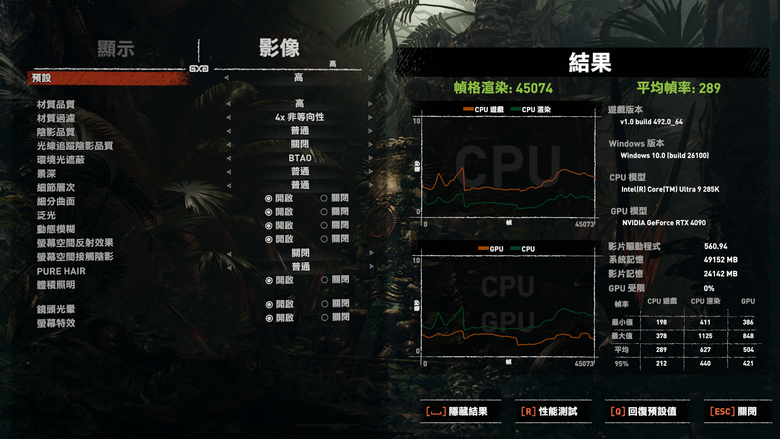

- 《古墓奇兵：暗影》

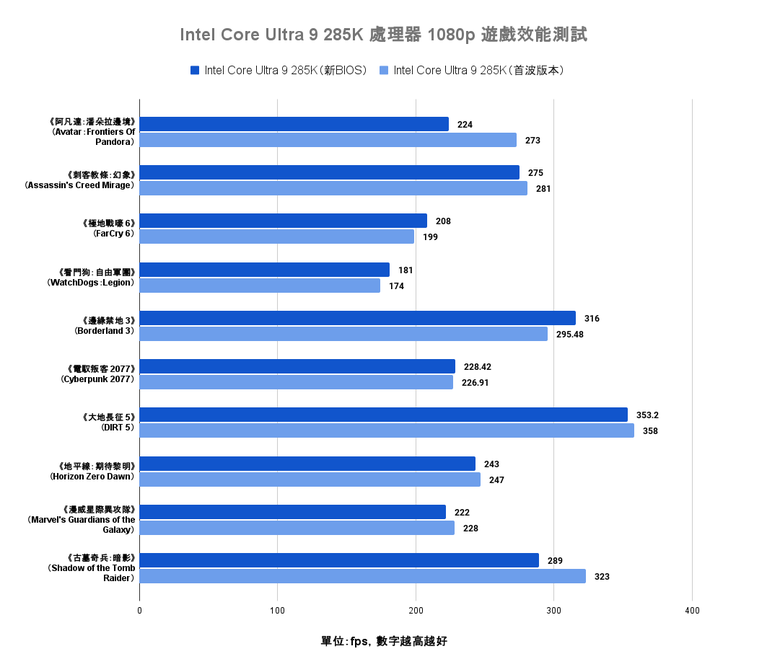

另外陳拔也跟去年 10 月份首波上市時測試的數據比較，比較的結果如下：
在更新 BIOS 後，Intel Core Ultra 9 285K 處理器在這 10 款 3A 大作的平均幀率為 253.96 fps，比起最初版本的 260.54 fps 反而衰退了 2% 左右，在採用新的 BIOS 並且將驅動程式都更新到最新版的狀況下，並沒有如 Intel 官方所說的還有個位數左右的效能提升，這部份真的會讓人為 Intel 感到擔心阿。華擎 Z890 Taichi 主機板測試總結
以硬體配置來說，華擎這次推出的 Z890 Taichi 主機板可說是在 PCIe 通道上面分配得較為合理的產品，將兩具 PCIe 插槽的通道設計分離給處理器與主機板晶片組，避免了共用通道來切分 PCIe 頻寬的可能，而跟 M.2 SSD 插槽的 PCIe 通道共用問題也只有影響一組，對於想要讓顯示卡跑滿頻寬，又想要安裝如視訊擷取卡這類介面卡的使用者，華擎 Z890 Taichi 主機板的配置真的相當不錯。另外若是有大容量儲存的需求，華擎 Z890 Taichi 主機板內建的 6 組 M.2 SSD 插槽也能插好插滿，再不夠的話還有 M.2 Expansion 擴充卡可擴充到最高 9 組 M.2 SSD 插槽的數量，加上獨特的 Memory OC Shield 記憶體超頻護罩設計對於記憶體高頻的穩定度也有相當的幫助，要使用如 DDR5-8600 CUDIMM 這樣的高頻產品也直接套用 XMP 設定檔就可以穩跑，剩下的就是處理器的效能能不能滿足使用者的需求了，這恐怕是這一代 Z890 系列主機板在行銷上最大的困難點。
