ASUS ProArt Z890-Creator WiFi 主機板。
ASUS 這陣子在 ProArt 系列端出不少好料，可說是在 ROG／TUF 電競產品線外，另一條吸引不同使用族群的產品主力，而在主機板部分隨著 Intel 新一代 Z890 晶片組的推出，這次 ProArt 也對應推出了高階旗艦款式主機板： ASUS ProArt Z890-Creator WiFi，不僅具備 ProArt 系列主機板一貫的豐富週邊配置設計，並且還導入 Thunderbolt 5 高速連接以及 10 GbE 高速有線網路配置，讓創作者有更高速的工作效率表現。
ASUS ProArt Z890-Creator WiFi 主機板開箱與外部配置
首先一樣來看 ASUS ProArt Z890-Creator WiFi 主機板的開箱與外部配置，基本上整體設計風格跟陳拔先前測試的 X870E 版本（請見：ASUS ProArt X870E-Creator WiFi 主機板／LC 360 水冷散熱器開箱實測 以實用穩定取向搭配大量周邊擴充性能）差不多，但是在細部設計上有些不同，並沒有整體照搬過來使用。
ASUS ProArt Z890-Creator WiFi 主機板的外部盒裝，基本上這部分就跟 X870E 的版本相同，只差在上面的功能標示不太一樣。
產品名稱下方的功能標示，除了同樣的 ADVANCED AI PC Ready 字樣外，則是換成了 Intel Core Ultra Series 2 處理器支援、搭載 Intel Z890 主機板晶片組，以及 Thunderbolt 5（方形）、Thunderbolt 4（圓形）的 Logo 字樣。

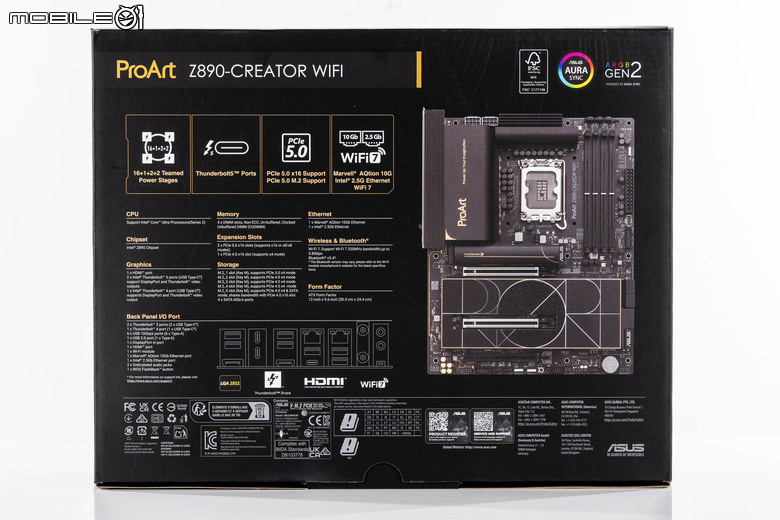

主機板的盒裝背面一樣是具備產品特色說明、規格表、IO 背板連接埠配置圖以及產品正面影像。
產品特色部分標示了 16+1+2+2 Power Stages 處理器供電配置、Thunderbolt5 連接埠、PCIe 5.0 傳輸通道以及 10 GbE／2.5 GbE 雙有線網路以及 WiFi 7 無線網路配置。
ASUS ProArt Z890-Creator WiFi 主機板的主要規格表。
下面還有 IO 背板的配置說明，這次 ASUS ProArt Z890-Creator WiFi 主機板除了提供兩代的 Thunderbolt 規格外，也提供了可直接直連分享的 Thunderbolt Share 功能，只要透過一條 Thunderbolt 纜線，就能夠與其他具備 Thunderbolt 介面的 Windows 電腦分享螢幕或是高速傳輸檔案。
右側還有一張 ASUS ProArt Z890-Creator WiFi 主機板的正面影像。

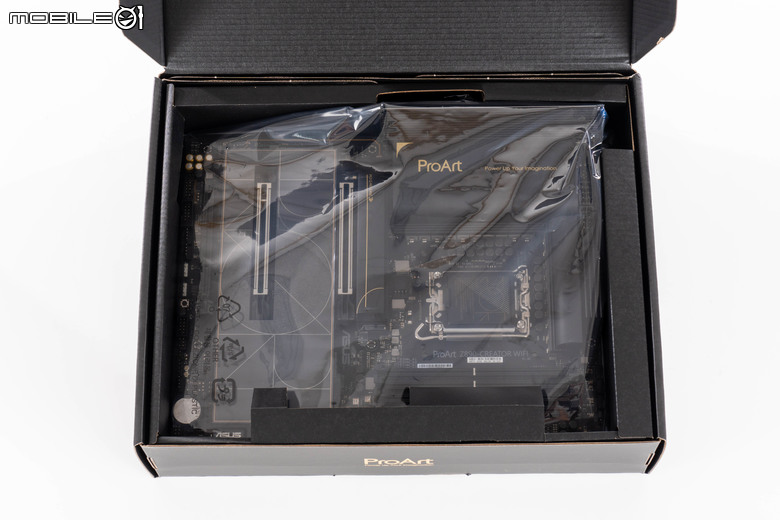

開啟盒裝上半部為 ASUS ProArt Z890-Creator WiFi 主機板的本體。
下半部則是配件的擺放區域。
ASUS ProArt Z890-Creator WiFi 主機板的配件部分，線材部分僅有 WiFi 7 天線、兩條 SATA 傳輸線，小配件部分則是有三組 M.2 插槽緩衝墊、兩組 M.2 Q-Latch 配件、一組 Q-connector 前面板排線輔助接頭，另外還包括一個 ProArt 配件收納包、快速使用指南、ACC 兌換卡等等。
ASUS ProArt Z890-Creator WiFi 主機板的正面，跟 X870E 晶片組的版本採用同樣黑色霧面烤漆搭配金色字樣的設計，但是在散熱片的設計上有所不同。另外在燈效配置部分，這次 ASUS ProArt Z890-Creator WiFi 主機板也採用無燈效的設計，但在主機板上仍然保有燈效週邊的連接插座，支援自家的 ASUS SYNC 以及 ARGB GEN2 燈效同步功能。
ASUS ProArt Z890-Creator WiFi 主機板的上半部設計，左方 IO 護蓋上的散熱片面積真的很大，搭配這次 ProArt 的黑色霧面塗裝，讓散熱片真的很有份量感。

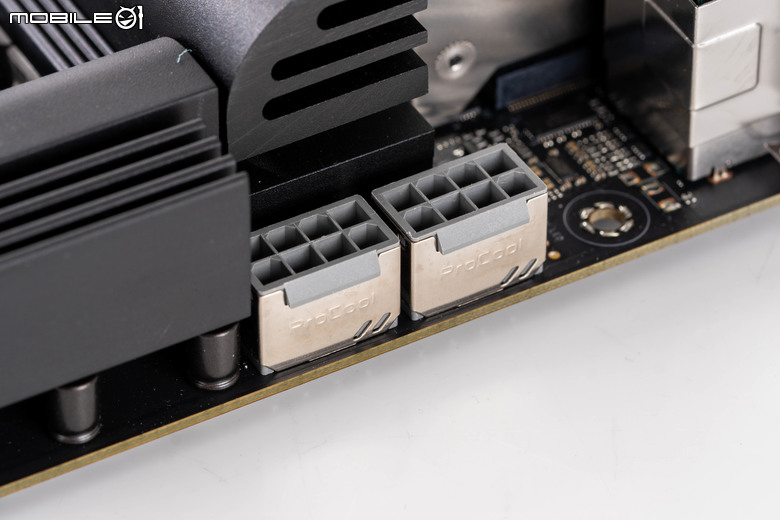

處理器供電採用兩組 8 Pin EPS／CPU 電源插座。
插座部分在側面有做出金屬強化設計，並且也強化電源供應接點。
從斜向角度來看 ASUS ProArt Z890-Creator WiFi 主機板的處理器供電散熱設計，在下方還開有多道的橫向與垂直溝槽，內側也有做出立體溝槽設計，來增加空氣接觸的散熱面積。
上方散熱片的後方也有延伸的散熱設計。
ASUS ProArt Z890-Creator WiFi 主機板處理器供電散熱模組卸下後的狀態，可以看到為兩組分離的散熱片設計，中央並沒有導熱管相連。
內側與處理器電壓轉換元件接觸的部分都有導熱膠的配置（上方有一條留在主機板上了）
ASUS ProArt Z890-Creator WiFi 主機板的處理器供電設計，採用 16+1+2+2 Power Stages 配置，可以應對這一代 Core Ultra 200S 高階處理器的電源需求。
電源管理控制器位在主機板背面，採用華碩慣用的 DIGI+ EPU ASP2432 控制器。
單相採用 MPS2425 90A Dr.MOS 配置。
記憶體插槽部分提供 4 組 DIMM DDR5 記憶體插槽，最高支援 9066 MT／s 以上的記憶體超頻速度，也支援了具備 Clock 時脈晶片的 CUDIMM 規格，最大容量則是可插上 4 條 48GB 記憶體模組，提供最大 192GB 的記憶體容量。
主機板右上角則是提供了處理器散熱器相關的 4 Pin 電源插座、POST 開機除錯指示燈號、一組 ARGB 定址燈效周邊插座，畢竟不是超頻導向的產品，所以在這邊就沒有額外的電源開關以及重設（重試）按鍵。

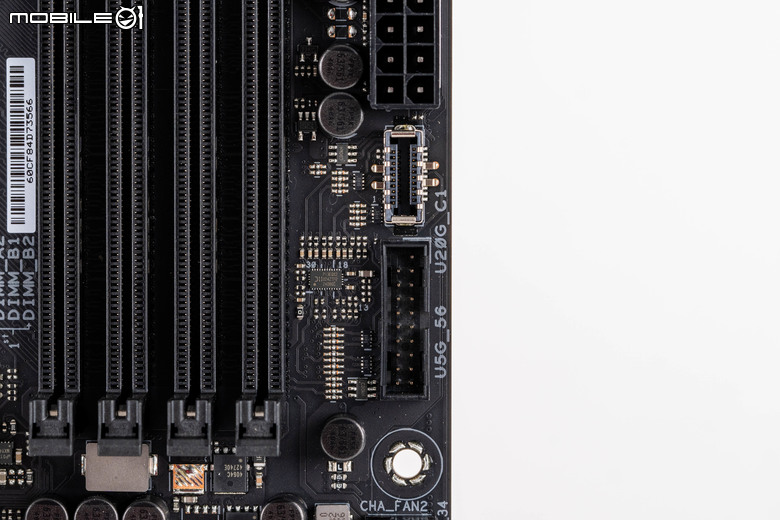

記憶體插槽右側的則是 ATX 24 Pin 主機板電源插座以及機殼前面板 USB 連接埠。
USB 前面板連接埠僅提供一組 USB 20Gbp Type-C 連接埠（上）以及一組 USB 5Gbps Type-A 連接埠，雖然目前大多數的中塔型機殼前方都僅有兩組 USB Type-A 連接埠，不過對於如果是較大型、具備四組前置 USB Type-A 連接埠的機殼來說，ASUS ProArt Z890-Creator WiFi 主機板的配置就有點不太夠用。

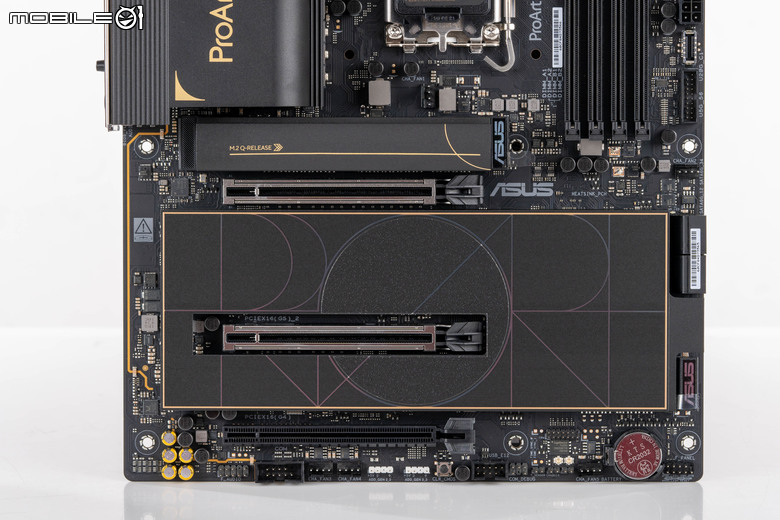

ASUS ProArt Z890-Creator WiFi 主機板的下半部配置，跟 X870E 的版本相比，ASUS ProArt Z890-Creator WiFi 主機板在下方 M.2 SSD 插槽以及主機板晶片組上採用一整體的散熱片設計來覆蓋，在視覺上更具整體性。
第一組 M.2 SSD 插槽散熱片的設計，具備 M.2 Q-Release 設計，按下最右側的彈片就能夠拿起散熱片取下。

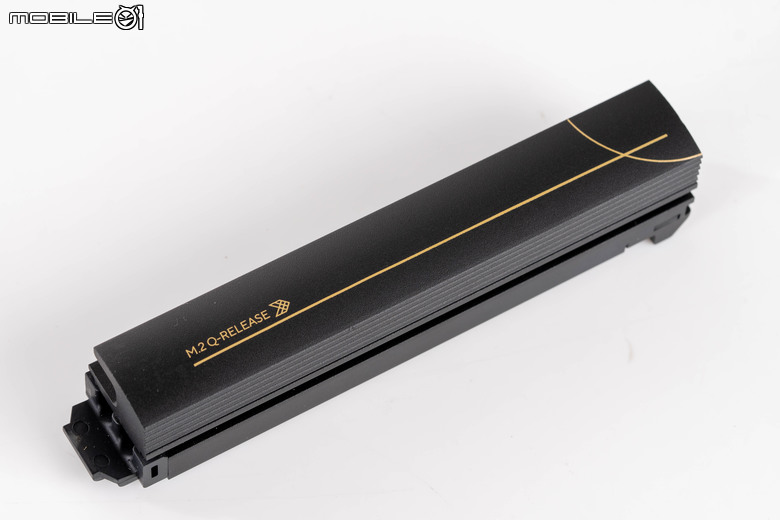

第一組 M.2 SSD 插槽散熱片取下後的狀態。

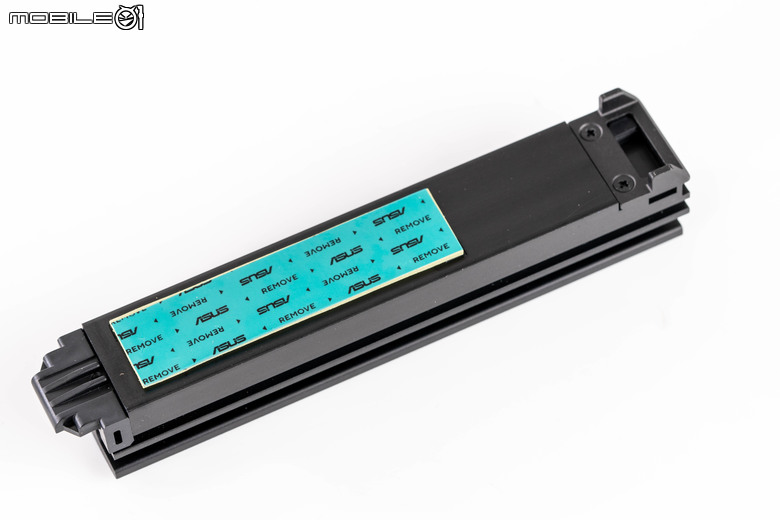

散熱片的背面也有導熱膠的配置，另外在左右兩端也可以看到這次 ASUS ProArt Z890-Creator WiFi 主機板 M.2 SSD 插槽散熱片的固定設計。

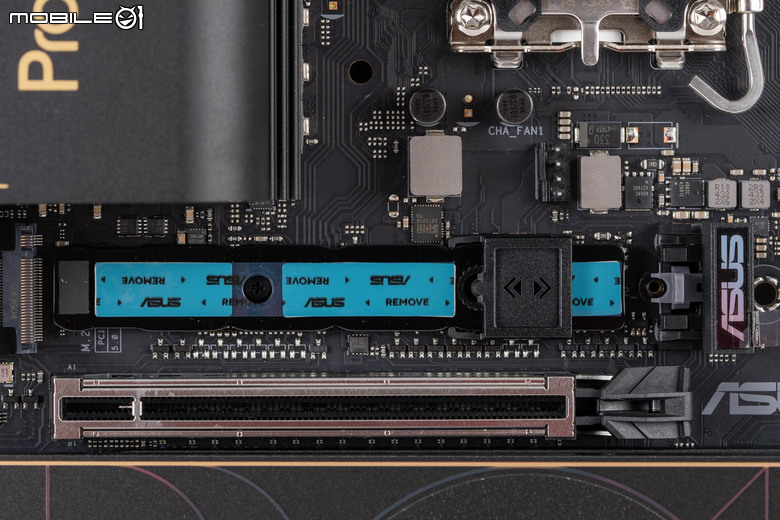

取下散熱片後，第一組 M.2_1 SSD 插槽的狀態，這組 M.2 插槽為與處理器直連的 M.2_1，提供 PCIe 5.0 x4 的連線規格，支援的 SSD 模組長度最長可以到 22110， 可以看到在底部具備導熱膠以及金屬底板，來輔助雙面配置的 M.2 SSD 模組散熱，另外在 SSD 模組的固定方式則是採用免螺絲的 M.2 Q-Slide 設計，插上 M.2 SSD 模組後再卡上就好。
下方的第二組散熱片模組則是比較大的一體式設計，表面則是採用 PROART 系列的設計字體來呈現視覺元素。
從斜向角度來看這部份的設計，中央的 O 字樣還用不同的塗裝方式營造視覺質感。
這部分散熱片的開啟方式比較特別，雖然都採用 M.2 Q-Release 的免工具拆卸方式，但是這塊散熱片是利用轉軸安裝在主機板上的，開啟時是要向左轉開開啟。
當然在散熱片的背面與 M.2 SSD 的對應安裝位置都有導熱膠的配置。

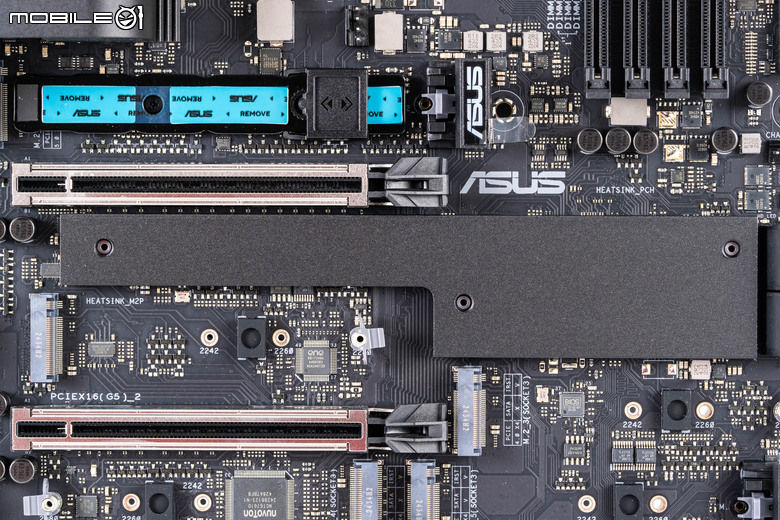

ASUS ProArt Z890-Creator WiFi 主機板在這部份則是提供了四組 M.2 SSD 插槽，均支援 2280 以下的規格，但是在底部就沒有散熱底板與導熱膠的配置了。
SSD 模組的固定方式均為免工具的新版 M.2 Q-Latch 設計。
另外在連接通道部分，上圖左上方的 M2.2 為與處理器直連的配置，提供 PCIe 4.0 x4 的連線規格。其餘均為與 Z890 主機板晶片組連接的配置，為 PCIe 4.0 x4 的連接規格。
至於在共用通道的部分，僅有右下角的 M.2_5 連接埠與最下方的 PCIE x16（G4）插槽（最下方的黑色插槽）共用連接埠，只要不在這個插槽安裝介面卡，就能夠完整使用 ASUS ProArt Z890-Creator WiFi 主機板上的 5 組 M.2 SSD 插槽，提供最大的儲存容量配置。
至於在 PCIe 插槽部分，ASUS ProArt Z890-Creator WiFi 主機板則是提供了兩組PCIEX16（G5） 的插槽配置（與處理器連接，提供單一上方插槽 x16 或是雙插槽 x8+x8 的配置），最下方的 PCIEX16（G4）插槽則是與 Z890 晶片組連接，提供 PCIe 4.0 x4 的規格（與 M.2_5 SSD 插槽共用頻寬），另外可以看到在上方兩組 PCIEX16（G5）插槽均具備金屬強化以及 PCIe Slot Q-Release Slim，一樣是輕拉顯示卡靠近 IO 被版的位置，就能輕鬆卸下，像是這樣：
另外若是需要更多的 M.2 SSD 插槽安裝空間，最上方的第一組 PCIEX16（G5）插槽也支援通道拆分設計，可讓使用者安裝 Hyper M.2 x16 M.2 SSD 擴充卡，拆分成 x8+x4+x4 設定，可以多安裝三條 SSD，不過這樣一來就無法安裝顯示卡了。
ASUS ProArt Z890-Creator WiFi 主機板支援的通道拆分設定。
另外在這邊 ASUS ProArt Z890-Creator WiFi 主機板還配置了主機板晶片組的散熱片。
卸下散熱片後就可以看到主機板晶片組，上方同樣具備導熱膠與散熱片接觸，提供晶片組的散熱需求。
在主機板晶片組的側面位置，ASUS ProArt Z890-Creator WiFi 主機板則是提供了四組 SATA 6Gbps 連接埠，這部分同樣沒有共用通道配置。
ASUS ProArt Z890-Creator WiFi 主機板的右下角連接配置，包括 F Panel 機殼前面板按鍵針腳、機殼 4 Pin 風扇插座、機殼開閉偵測開關連接針腳、溫度偵測連接針腳、TPM 摩組連接針腳、USB 2.0 插座等等。不過這次 ASUS ProArt Z890-Creator WiFi 主機板在 USB 2.0 插座部分僅提供一組，若是有像水冷頭或是風扇控制器這類仍需要 USB 2.0 連接插座的周邊，數量超過一組的話就會不夠用，ASUS ProArt Z890-Creator WiFi 主機板在這部份如果能多一組就好了。
主機板下方中間的配置，提供一組 COM Port 的連接插座、兩組機殼風扇 4 Pin 電源插座、兩組 ARGB 定址燈效針腳以及 Clear CMOS 按鍵。
左下角的部分則是音效配置區塊，與主要主機板的線路有做出隔離設計。
音效處理部分則是透過瑞昱 ALC1220P 進行處理，提供 7.1 聲道環繞、高品質音效解碼、立體聲播放 120 dB 噪訊比，訊號輸入噪訊比則是 113 dB。
ASUS ProArt Z890-Creator WiFi 主機板的 IO 背板配置，提供了六組 USB 10Gbps Type-A 連接埠、一組 DisplayPort 連接埠（僅供輸入）、兩組 Thunderbolt 5 連接埠、一組 HDMI 輸出連接埠、一組 Thunderbolt 4 連接埠、一組 USB 2.0 Type-A 連接埠、一組 10 GbE 有線網路連接埠、一組 2.5 GbE 有線網路連接埠、 WiFI 7 天線插孔、兩組 3.5 mm 音效連接埠以及 BIOS Flash Back 更新按鍵等。
在這部分的介面設計上，ASUS ProArt Z890-Creator WiFi 主機板可說是率先導入 Thunderbolt 5 規格的廠商，提供最高 120 Gbps 雙向頻寬以及支援 DisplayPort 2.1 規格，可以連接一台 8K 高解析度螢幕或是串連兩台 4K 解析度螢幕。周邊裝置連接部分則是可以以菊鍊的方式串接最多 5 台的周邊設備。
雙 Thunderbolt 5 介面的部分，ASUS ProArt Z890-Creator WiFi 主機板則是以子卡的方式，透過 Mini PCIe 介面來提供。
可以看到這部分的模組是透過兩張子卡組合而成，一張對應一組 Thunderbolt 5 連接埠，上方還有散熱片的設計。
使用的控制晶片為 Intel JHL9580，單一晶片使用 PCIe 4.0 x4 通道。

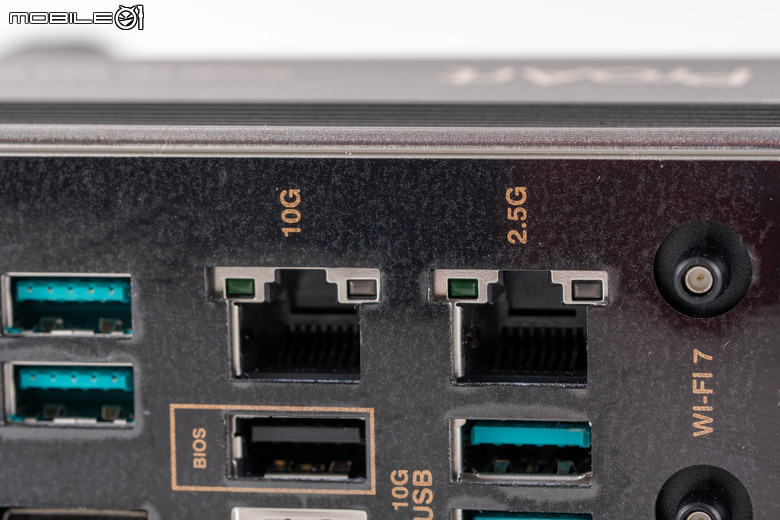

有線網路部分提供 10 GbE 以及 2.5 GbE 的雙配置，可以讓創作者以高速 10 GbE 網路連接像是 NAS 等網路儲存裝置，在工作群組內提供更高速的協作效率。
在 ASUS ProArt Z890-Creator WiFi 主機板的 IO 背板後側還有一組較小型的散熱片設計，主要是對應 10 GbE 有線網路晶片進行散熱。
對應 10 GbE 有線網路晶片的區域則是有導熱膠的配置。
散熱片下方的 Marvell AQC113 10 GbE 有線網路控制器，上方則是提供 Thunderbolt 4 連接規格的 Intel JHL9040R 控制晶片。
2.5 GbE 有線網路則是由靠近下方的 Intel i226-V 晶片提供。
WiFi 7 無線網路天線的配置則是採用無螺紋直接插入安裝的 WiFi Q-Antenna 設計。
搭配的無線網卡是 Intel 的 BE200 WiFi 7 無線網卡，提供 6GHz 頻段支援以及 320 MHz 連線頻寬，最高連線速率為 5.8 Gbps。此外 BE200 也提供了 Bluetooth 5.4 的無線連接規格。
ASUS ProArt Z890-Creator WiFi 主機板 BIOS 與軟體配置
接著就將 ASUS ProArt Z890-Creator WiFi 主機板安裝到測試平台上進行軟體設定，首先來看 BIOS 的部分，陳拔在測試時已經先更新至最新的 0806 版本。
首先一樣預設是進入 EZ Mode，提供一頁式的快速操作介面，包括記憶體 XMP 超頻設定檔、Q Fan 風扇控制、Intel 快速儲存技術（RST）的開啟／關閉、 AI 超頻設定、啟動磁碟的優先順序等等。
在 EZ 模式下提供了 AI 一鍵超頻功能，會依照處理器散熱器的 SP 分數高低來決定超頻幅度。
開啟後就會自動對處理器頻率進行最佳化設定。
右側的 AI 超頻功能就會調整式 AI 最佳化設定。
另外在 EZ 模式下也能夠透過 Q-Fan 功能來調整散熱器以及系統風扇的運轉，可以直接進入 Q-Fan 控制頁面，針對各個風扇的運作模式／曲線進行調整，也可以透過 Q-Fan 調整功能進行設定。

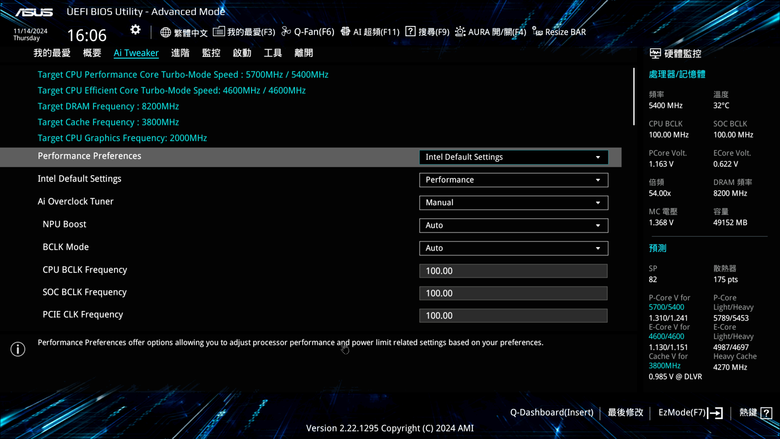

接著進入進階模式，這部分就是傳統華碩主機板的介面了，另外在右側可以看到目前的處理器／記憶體運作狀態以及 SP 預測值，陳拔這次搭配的 Intel Core Ultra 9 285K 處理器的 SP 分數為 82 分，散熱器分數則是 175 分，散熱器的分數因為採用同樣的 ASUS ProArt LC 360 一體式 CPU 水冷散熱器，所以分數跟測試 ASUS ProArt X870E-Creator WiFi 主機板時接近，處理器的部分則是跟測試 ROG MAXIMUS Z890 HERO 主機板時相同，並沒有太大的超頻空間，以右側欄目的數值來看，P-Core 的部分僅到 5.7 GHz、E-Core 的部分則是 4.6 GHz。
超頻頁面的設定。
效能參考預設部分一樣提供 Intel 的預設設定以及華碩自家的進階超頻設定檔。
Intel 預設設定檔中的 Performance 配置，以 Core Ultra 9 285K 處理器來說，PL1／PL2 的上限設定在 250W。
另外還有比較激進的 Extreme 配置，可以將 Core Ultra 9 285K 的 PL2 進一步提高到 295W，但下方也有提醒你這個設定超過了 Intel POR 的設定值，可能會造成不穩定的狀況。
而華碩自家的進階超頻設定檔就是將功耗、電流以及電壓保護設定移除，可以提供更高的效能，但相對的也會減少穩定度以及壽命，寫得很清楚讓使用者自行取捨。
記憶體部分也提供了多樣化的超頻配置。
另外也提供了三段 NPU 的超頻設定。
此外在上一代針對 1DPC 超頻板才出現的 DIMM Flex 功能，也普及到一代的 Z890 晶片組主機板上，就連像是 ProArt Z890-Creator WiFi 主機板這樣的非超頻導向主機板也具備這項功能。
另外包括記憶體時序控制、電壓控制、處理器電源管理、TVB 加速功能、頻率電壓偏移設定等都有提供。
相關的電壓調整選項。
主機板的其他設定項目。
風扇與溫度監控選項，另外還提供了機殼開啟警示功能以及處理器溫度指示燈功能。
啟動選項頁面。
相關工具設定頁面。
另外可以顯示目前主機板連接周邊的 Q-Dashboard 設計也具備，可以讓使用者直接看到目前主機板有接上那些週邊，如果有問題的話也比較快可以找出來。
另外也提供了使用者設定檔的儲存與載入選項。接著就來看軟體的部分，這次 ASUS ProArt Z890-Creator WiFi 主機板也提供了 DriverHub 的驅動程式快速下載功能，在安裝完 Windows 作業系統後就會自動啟動，連線到 DriverHub 頁面進行驅動程式的自動偵測與下載。
自動啟動 DriverHub 安裝。
安裝完 DriverHub 啟動後就會自動進入 DriverHub 網頁，偵測可用的驅動程式與官方搭配軟體，讓使用者下載安裝。
另外在控制程式部分，雖然 ASUS ProArt Z890-Creator WiFi 主機板也支援了 Armoury Crate 這套軟體，不過畢竟沒有內建燈效，也不是電競系列的產品，所以在功能上僅提供了 ARGB 燈效接頭的相關控制以及磁碟資訊的顯示：
- ARGB 燈效接頭設定
- 磁碟資訊顯示
另外針對 ProArt 的主攻族群：創作者，華碩也推出了 ProArt Creator Hub 這套軟體，可以針對 ProArt 的相關產品，提供包括效能監控儀表板、智慧工作、效能優化，色彩管理等設定，不過現在看起來這個 ProArt Creator Hub 軟體還沒到達完整的程度，像是儀表板就要回到 Armoury Crate 來使用，效能優化部分也需要額外安裝軟體，可能這部分在 ProArt 筆電或是桌機上會比較好一點吧。
- ProArt Creator Hub 安裝說明
- 儀表板頁面
- 智慧工作
- 效能優化
另外在效能優化的額外下載軟體部分，目前提供了針對網路進行最佳化的 Creation First 軟體，可以偵測目前使用的網路狀況，並且進行智慧調整，以下是 Creation First 軟體的畫面：
- 總覽
- 網路使用監控
- 網路資訊
- 設定頁面
ASUS ProArt Z890-Creator WiFi 主機板效能實測
接著就來對 ASUS ProArt Z890-Creator WiFi 主機板進行實測，所搭配的處理器為 Intel Core Ultra 9 285K，散熱器則是使用先前搭配 X870E 版本時，同樣的 ProArt LC 360 一體式 CPU 水冷散熱器，記憶體則是芝奇 G.Skill Trident Z5 CK DDR5-8200 CL40 24GB x2 的 CUDIMM 記憶體模組。
處理器：Intel Core Ultra 9 285K
主機板：ASUS ProArt Z890-Creator WiFi
記憶體：芝奇 G.Skill Trident Z5 CK DDR5-8200 CL40 24GB x2
處理器散熱器：ASUS ProArt LC 360 一體式 CPU 水冷散熱器
系統 SSD：三星 980 Pro PCIe Gen4 NVMe M.2 SSD 1TB
電源供應器：CORSAIR HX1500i 1500W
測試平台的配置。
測試時直接套用 Intel Default 設定裡的 Performance 參數，將 PL1／PL2 功耗上限設定在 250W，記憶體部分則是直接套用 DDR5-8200 的 XMP 設定檔，首先來看在 CPU-Z 內的顯示參數：
- 處理器
- 主機板
- 記憶體

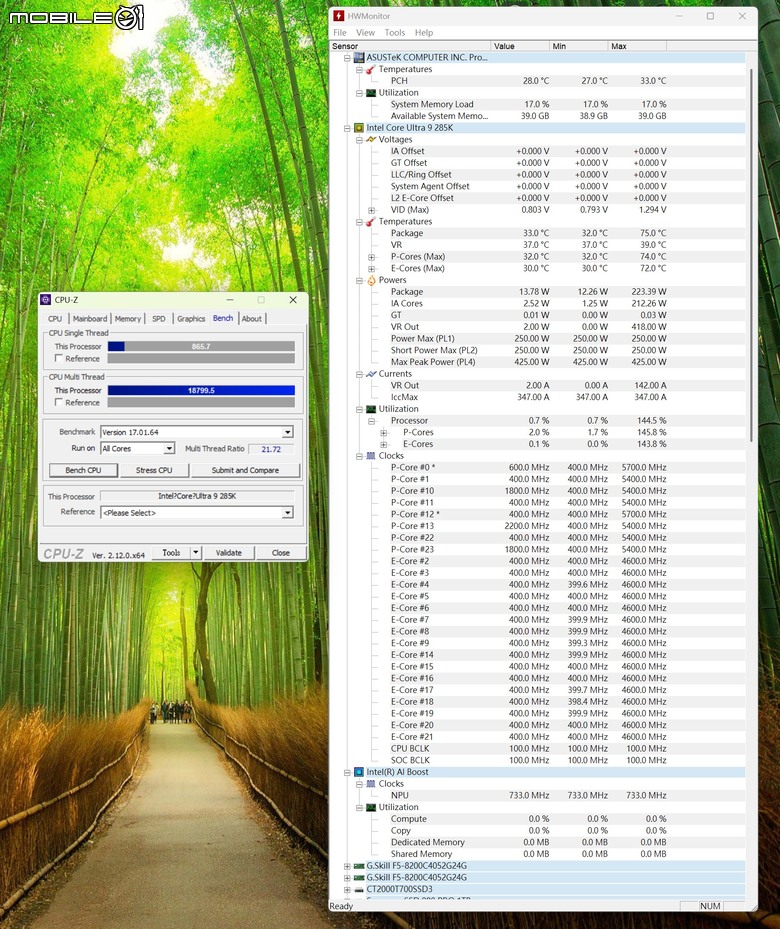

接著利用 CPU-Z 內建的效能測試項目快速進行測試，所得到的測試結果如下：
在單核心部分得到的分數為 865.7 分，多核心分數為 18799.5 分，測試時 Intel Core Ultra 9 285K 處理器的最高溫度為 75℃，功耗部分則是 223.39W。所記錄到的單核心時脈最高為 5.7GHz，基本上就是跑在 Intel 的規格內。
另外在壓力測試的部分，全核心時脈大約落在 5.3 GHz 左右，處理器功耗則是維持在 222.4W，溫度則是 77℃。

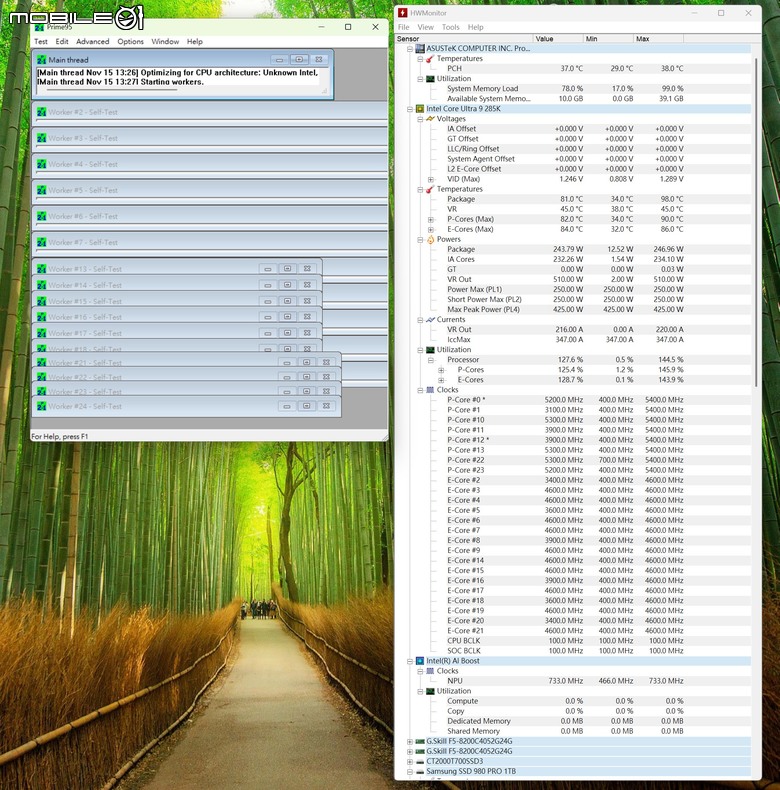

另外在 Prime 95 的壓力測試部分，功耗則是推到 246.96W，全核心最高時脈則是落在 5.4 GHz，最高溫度則是來到有 98℃。這部份維持了 ProArt 系列較保守的風格，並沒有太高的時脈展現。
在記憶體部分，則是利用 AIDA64 的記憶體效能測試項目進行測試，所得到的結果為讀取 119.41 GB／s、寫入 97006 MB／s、拷貝 102.14 GB／s，延遲則是 114.9 ns。在讀寫效能上比起先前在電競款式的數字要低，延遲也高出不少。
陳拔也將美光 Crucial T700 PCIe Gen 5 SSD 安裝在 ASUS ProArt Z890-Creator WiFi 主機板的第一組 M.2 SSD 插槽上進行測試，測試得到的結果如上圖，循序讀取速度為 12060.69 MB／s、寫入速度為 11511.26 MB／s，基本上讀寫效能符合 Crucial T700 SSD 的設定，而測試時的最高溫度壓制在 67℃ 左右。
ASUS ProArt Z890-Creator WiFi 主機板測試總結
ASUS ProArt Z890-Creator WiFi 主機板。
就實際試用的結果來看，ASUS ProArt Z890-Creator WiFi 主機板維持了 ProArt 系列的調性，在效能上以穩定為主，並未追求至極致的表現，但是卻在週邊連接與儲存設計上提供了相當豐富的配置，像是提供了兩組 Thunderbolt 5、一組 Thunderbolt 4 介面、10 GbE／2.5 GbE 的雙高速有線網路，幾乎完全可用的 5 組 M.2 SSD 插槽等，可說是對創作者支援度相當高的設定。要說唯一可惜的就是在板載的 USB 機殼面板連接埠數量上給得有點少，像是 USB 2.0 連接埠僅給一組，對於機殼內有較多花俏週邊的使用者，就勢必要割捨一些，另外在 USB Type-C 前面板連接埠也沒有提供額外供電的設計，對於創作者來說就稍微少了一些方便性，如果能在這些小地方補強，ASUS ProArt Z890-Creator WiFi 主機板就是一張可說是創作者首選的主機板款式。
