初期的 ITX 御 4 家主板都不便宜
因為晶片以及Gen5支援的緣故還有堆料等
隨便都超過 6500 元以上，有些逼近萬元大關
終於有比較低價的 AM5 ITX 可買，A620 系列
G 排也有出一片A620 ITX UD 比較丐，台灣也沒進
小石頭這片是唯一一片，在台能買的到的A620 ITX

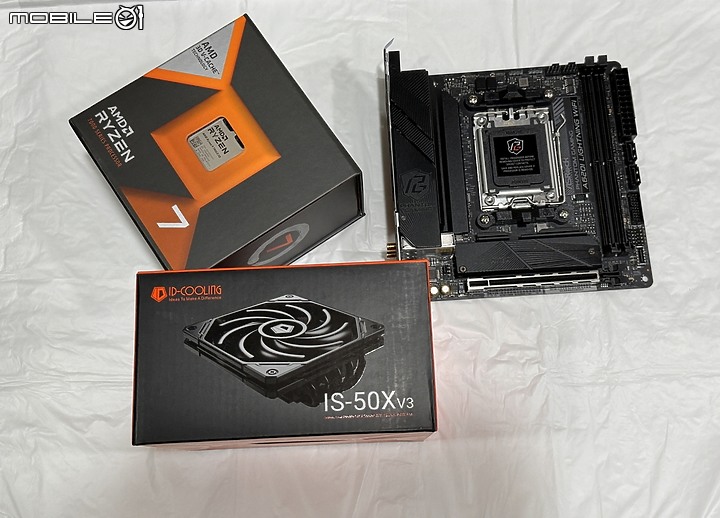

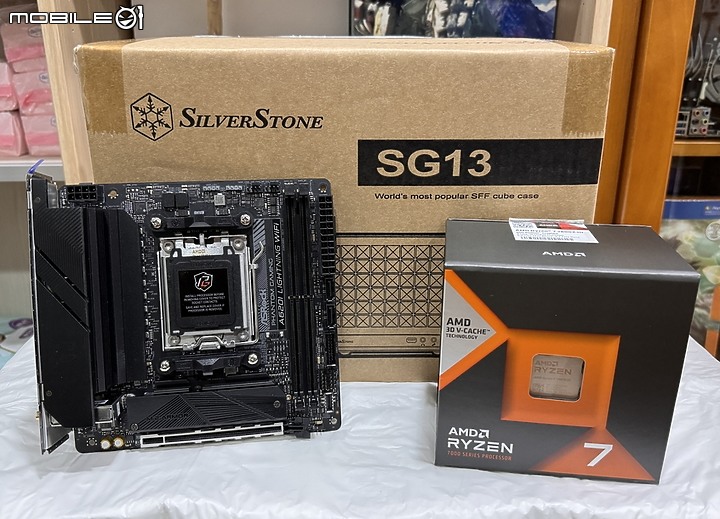

這次組裝的 ITX 零件
-A620I Lightning WiFi
-AMD R7 7800X3D
-ID cooling IS50X v3 下吹

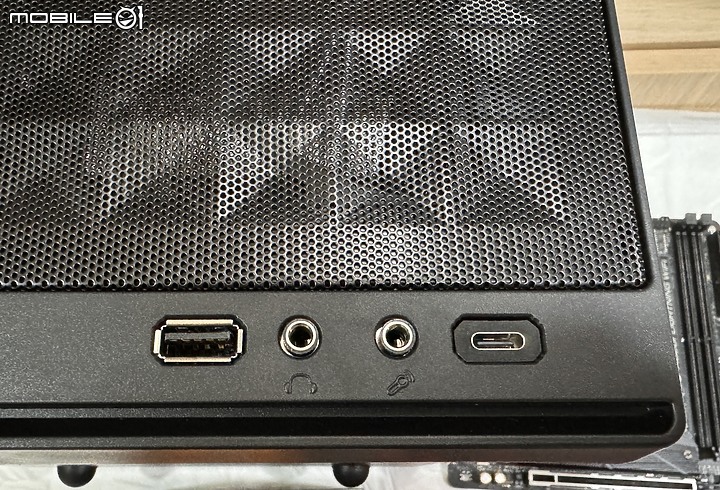

-銀欣 SG13 Type C 版
...其他略

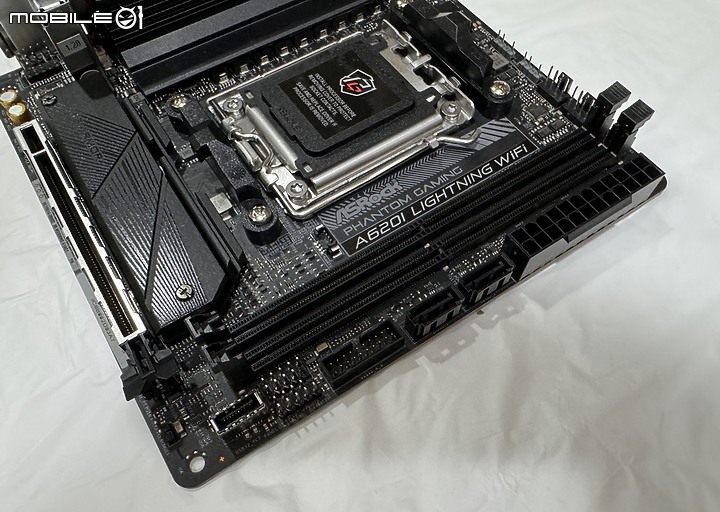

A620I Lightning WiFi 規格與外觀
AMD Socket AM5 Ryzen™ 7000 Series
8+2+1 相供電, Dr.MOS.
支援 DDR5 7200+ (OC)
1 PCIe 4.0 x16.
M.2 兩組

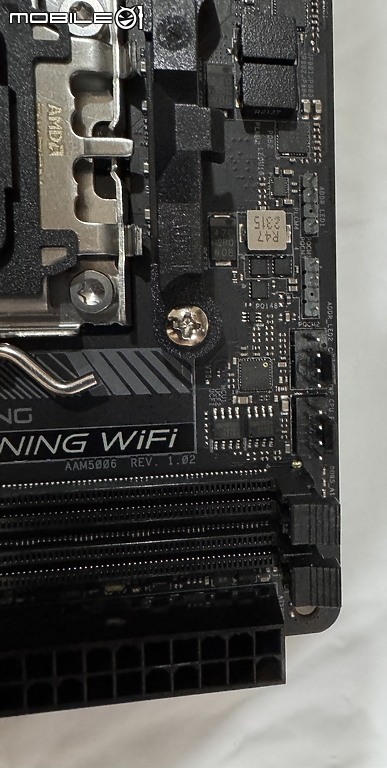

PWM風扇 + ARGB
2x DDR5 U-DIMM 最大 96GB

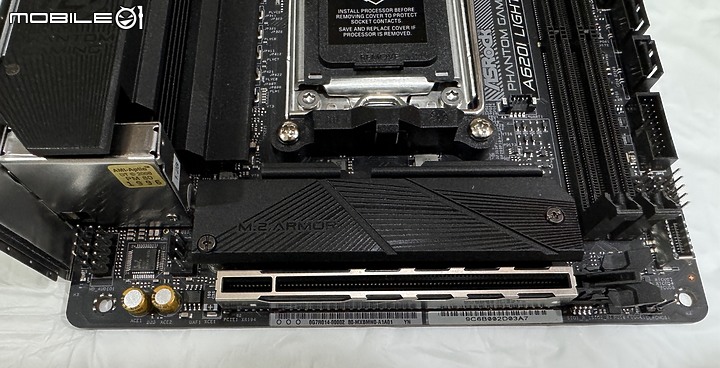

正面的 M.2 支援GEN4有散熱片

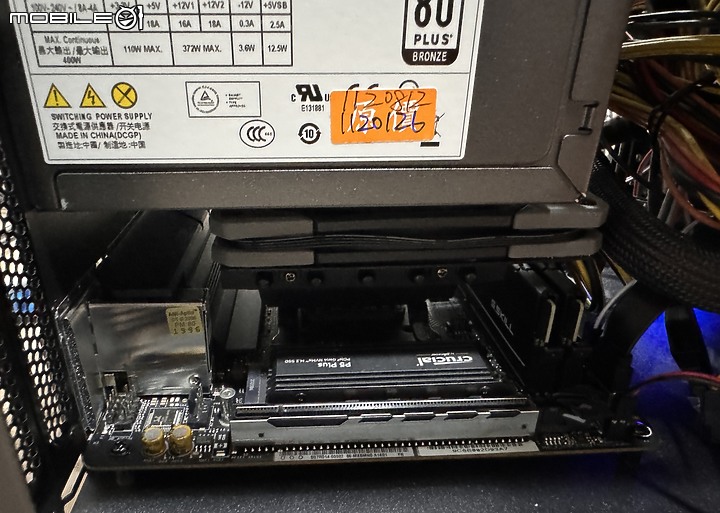

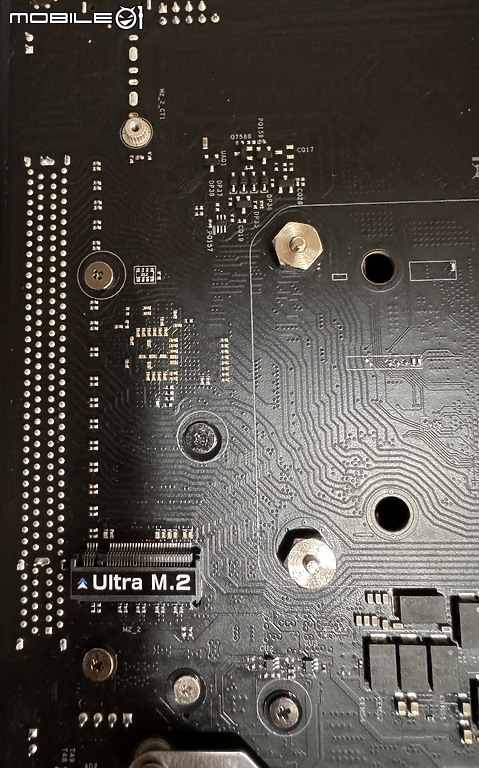

背面的 M.2 支援GEN3無散熱片

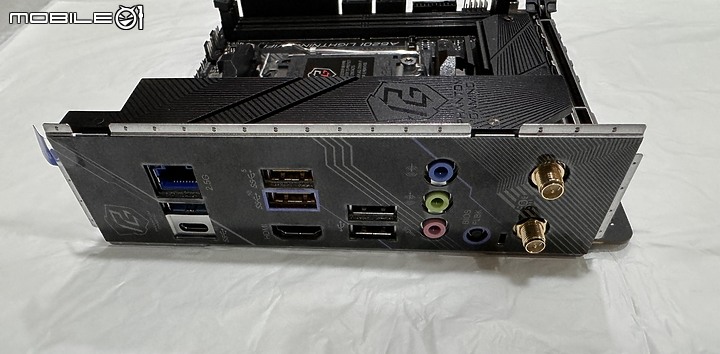

後IO配列 HDMI OUT / WIFI 6E / 2.5 LAN
BIOS FLASH 按鈕 USB 2.0x2 / USB 3.1x3 / TYPE C

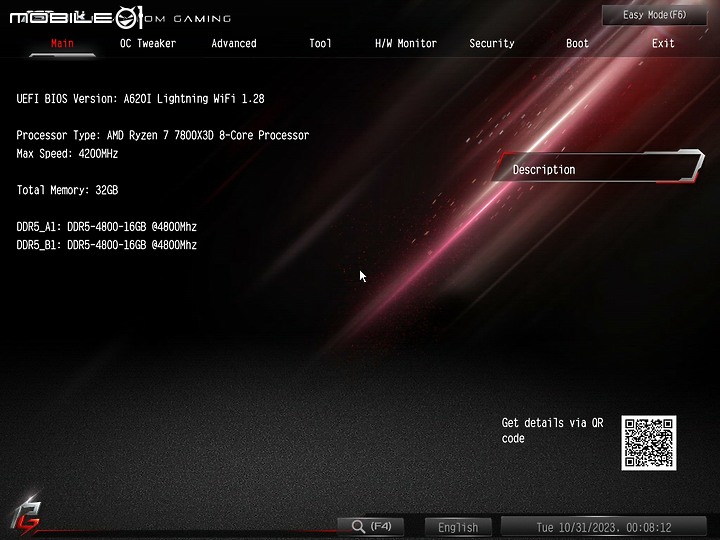

BIOS 介面 PHANTOM GAMING 系列套皮
新的命名改 LIGHTNING 了

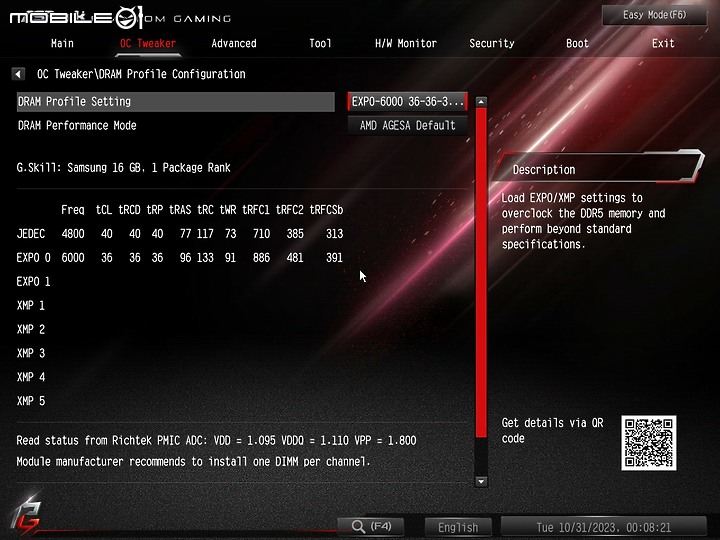

支援 AMD EXPO 記憶體最高可超 7200

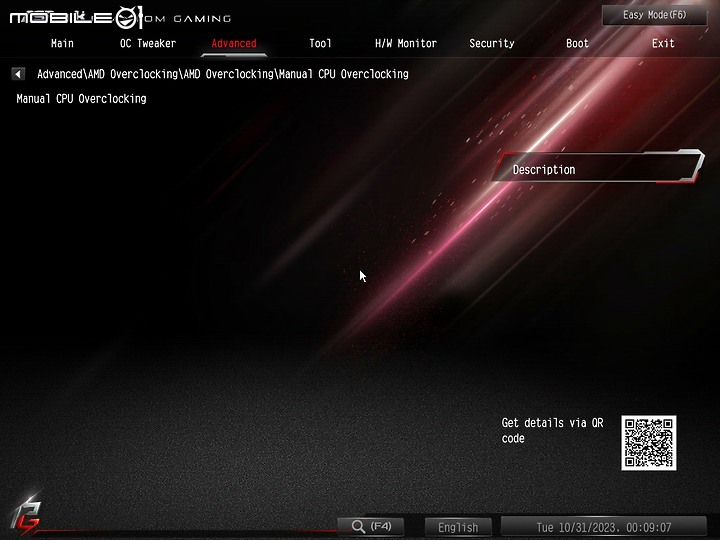

A620 定位的緣故 CPU 超頻選項拿掉了

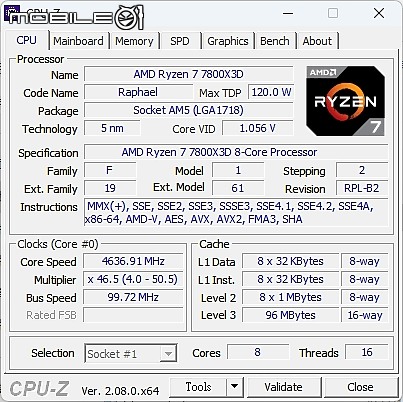

7800X3D

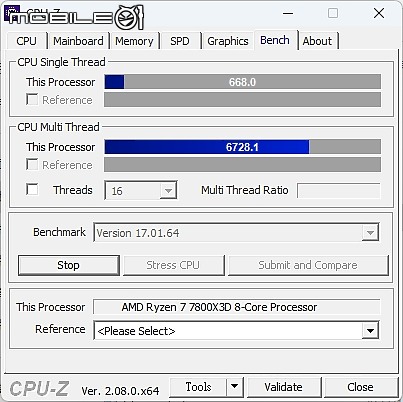

CPU-Z BENCH

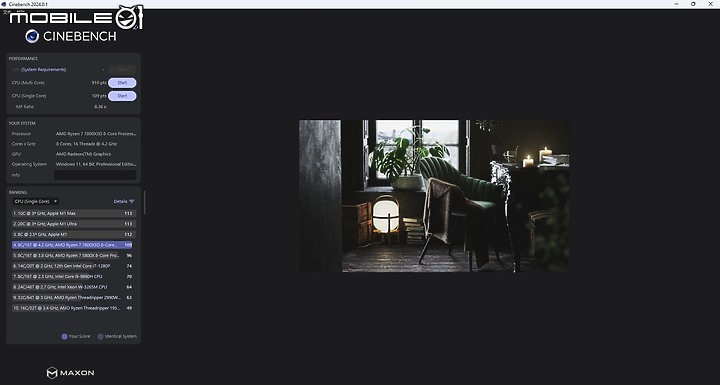

Cinebench 2024

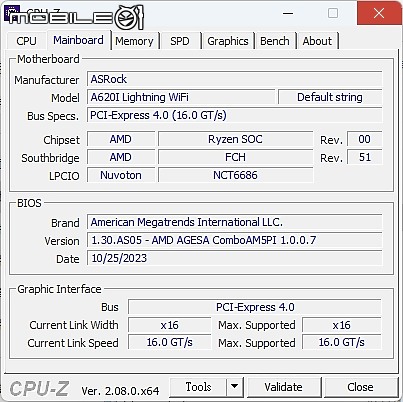

只支援 GEN4 不支援 GEN5
但這價位 GEN4 SSD or 顯卡應該就夠了
這台只打算玩1080P之後會添購 4060Ti 短卡
裝在ITX機殼裡面平均運行時脈 4.5G 功耗牆最高溫度 78
取決於散熱器散熱能力，以及取決對 ITX 需求到哪
要跑更高要用更強的散熱器或者換個殼
:::::::心得:::::::
目前最便宜的 AM5 ITX 整體規格給的算不錯 + 五年保 $4790
預計能戰個未來 回頭看看那死守的 A320/B450 ITX 跟 DDR4
雖然可以裝到 7800X3D 臭打遊戲無問題
如果預算有限又想玩AM5 ITX 搭 7500F+7600 更適合
還有之後 7500G 或 7300G 的 APU 應該也有戲
