為什麼有的主機板會把USB Port 設計在裏面?

typist

typist
個人積分：411分
文章編號：88472089

411分

樓主

2023-10-22 15:32

在一張主機板裏看到有一個USB Port，如圖所示：

蠻好奇這種設計的目地是什麼? 用USB 隨身碟開機?

謝謝。

Notes: 2023/10/22 20:50更新圖片：
為什麼有的主機板會把USB Port 設計在裏面?

2023-10-22 15:32 發佈

文章關鍵字設計主機板裏面 USB Port

zxcvbnm2434

zxcvbnm2434
個人積分：5653分
文章編號：88472219

5653分

2樓

2023-10-22 16:17

NAS引導盤風扇不夠用機殼配A-A 不是19PIN OR 5PIN

typist 樓主

有趣，沒想到有這麼多可能![笑到噴淚]

2023-10-22 19:05

luelue666

luelue666
個人積分：1189分
文章編號：88472819

1189分

3樓

2023-10-22 18:46

怎樣？你不裝機殼嗎？機殼前面都不用USB端子嗎？

typist 樓主

[笑到噴淚][笑到噴淚][笑到噴淚]

2023-10-22 19:05

saber768

saber768
個人積分：4139分
文章編號：88473249

4139分

4樓

2023-10-22 20:42

這種on borad的USB port是給你裝機機殼外接使用的，有的是在前面面板USB 2+USB 3(or Type-C)
有的是在擴充卡插槽那邊
你該不會是主機板裸機吧？是很少人這樣用

typist 樓主

單純看到主機板裏有這樣的設計，感到好奇。

2023-10-22 20:44

葉月·八月

葉月·八月
個人積分：1429分
文章編號：88473533

1429分

5樓

2023-10-22 22:08

通常是Server的主機板比較容易看到
甚至還有內建SD/CF讀卡機

主要是拿來裝系統沒錯
例如 ESXi / PVE 或是 NAS 系統

typist 樓主

看來蠻有趣的，感謝解惑! [拇指向上]

2023-10-22 23:48

clwu5724

clwu5724
個人積分：3436分
文章編號：88474468

3436分

6樓

2023-10-23 7:21

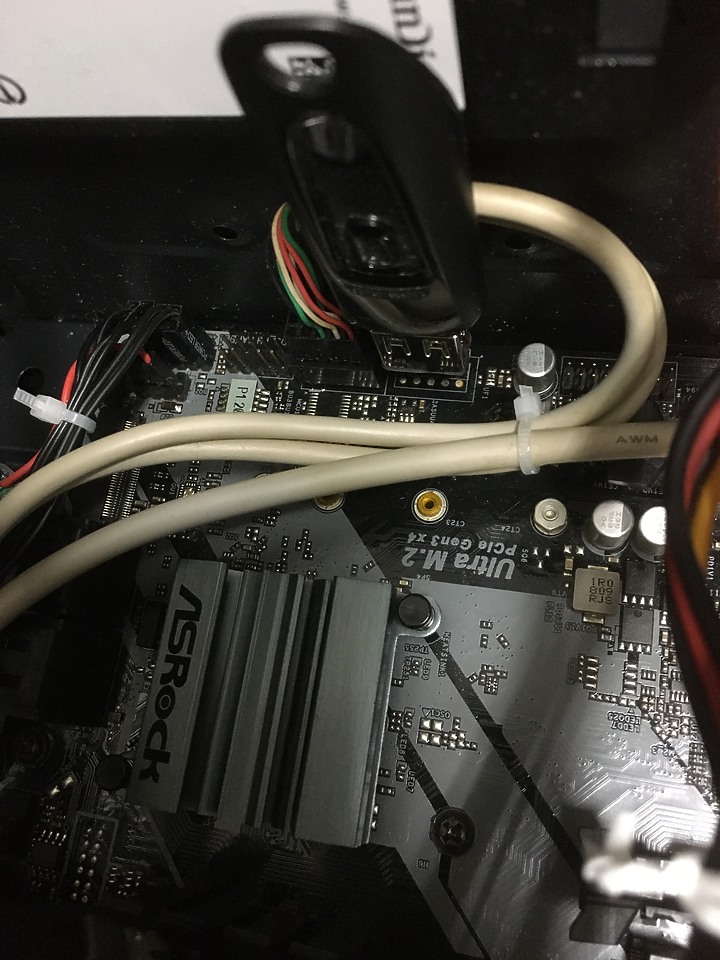

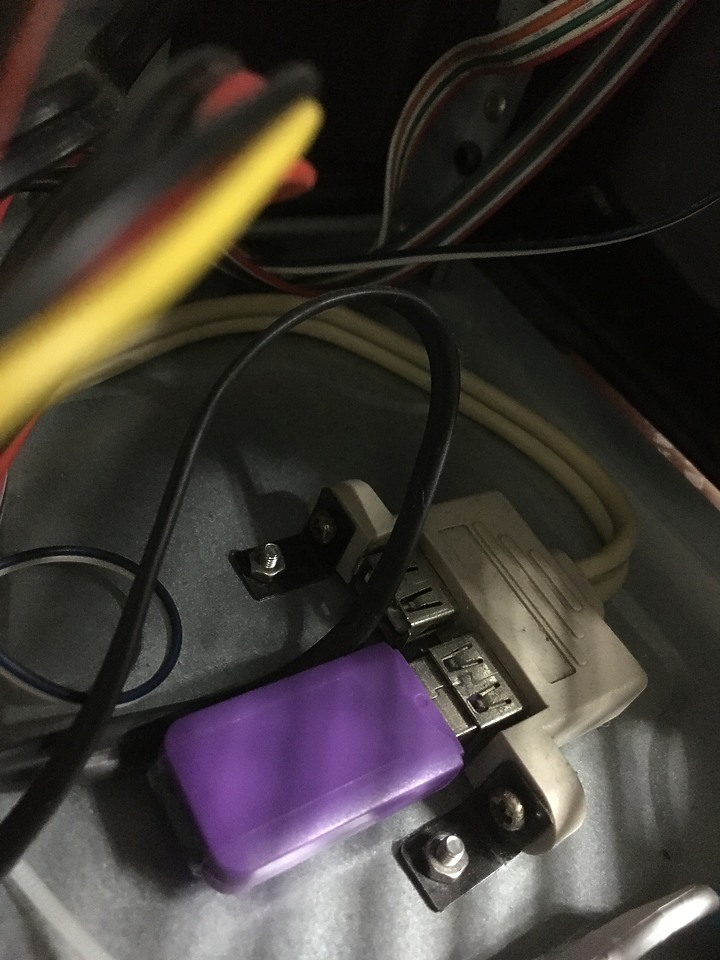

有些機殼上的讀卡機設備,是用 usb 接頭的連接方式, ......

如果沒有內部 usb 插座,也很麻煩.

就要 diy ...

點我看大圖

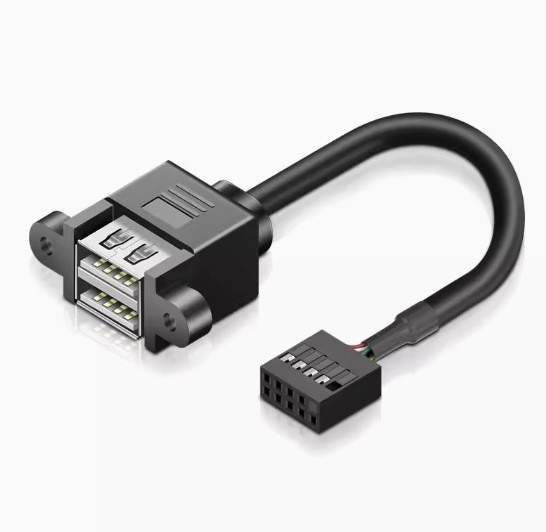

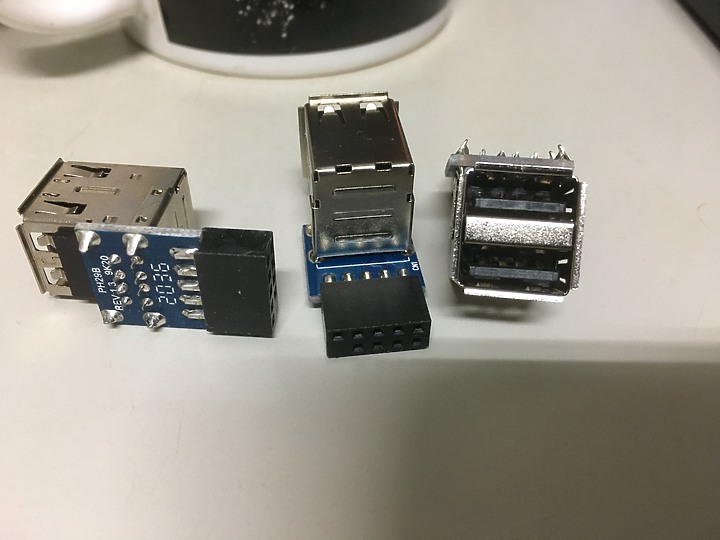

不想 diy, 也有現成的, 這種有兩種 9 pin 排列規格,這照片只拍出同樣規格.
(兩個孔位,不一定能塞兩個 usb.)

點我看大圖

內爾海力森

最後一張我有買 USB3 款的（線和頭都有）

2023-10-23 10:26

clwu5724

usb3 一般主機板上都用到外接接口,使用機會較少,所以沒有買來備料.

2023-10-23 14:03

jjx874

jjx874
個人積分：6742分
文章編號：88474527

6742分

7樓

2023-10-23 7:57

内建的我只见过typeE,没见过typeA的

typeA的可以用线转

點我看大圖

typist 樓主

上回看到類似的設計，是我的二十多年老車改裝汽車音響把USB PORT拉出來...[偷笑]

2023-10-23 9:32

typist

typist
個人積分：411分
文章編號：88474998

411分

樓主

2023-10-23 9:29

clwu5724 wrote:
有些機殼上的讀卡機設...(恕刪)

最後那張圖....看來有足夠這樣的需求，才會有主機板直接把接頭做到裏面。也好奇一下：你這是為了?

我能想像的就是把藍牙DONGLE、無線鍵盤的接頭放在主機裏不被誤拔了。

clwu5724

前面網友大都,都提到了. (引導盤), 就只是愛玩.

2023-10-23 10:11

icqoo

icqoo
個人積分：34分
文章編號：88475181

34分

9樓

2023-10-23 9:53

還有一些軟體的硬體鎖key pro也可以插在裡面

claus950

claus950
個人積分：2391分
文章編號：88476781

2391分

10樓

2023-10-23 13:29

typist wrote:
在一張主機板裏看到有...(恕刪)

一般就是工業用電腦主板會這樣設計，早期為了避免硬碟壽命問題，為了在高溫高濕或高震動環境，一般採取Dom (disk on module)作為儲存設備，可以理解為古代SSD。

最早期Dom是以對應插槽的模式存在，比方說一個接頭是IDE的小方塊，在裡面裝進系統後，直接插上IDE就能用。

後來有演化出mini IDE(就是筆電硬碟的ide接口)，CF卡接口(這個是相容IDE的)，再來USB進化到可用來開機後，就開始有廠商做這個內建的USB A口在主板上了。

前面很多人說錯，最早期機殼的A to A前面板USB一般都是拉到後面板去接的，主板一般不會設計接在裡面。

說到底這是給工業用主板的功能。

最後，我自己最早是在x86路由器開始用這類裝置，一來耗電量極低，二來路由器就是一個裝好後就不怎麼需要寫入的設備，USB完美契合這個定位，再加上那時代的SSD還都是天價啊！！

typist 樓主

感覺是很專業的應用。我唯一想像的到就是LINUX而已、或是學校電腦教室的電腦。

2023-10-24 19:03
