[記錄] Biostar J4105NHU 不同 PSU 組合耗電量，添加風扇協助 CPU 散熱片降溫

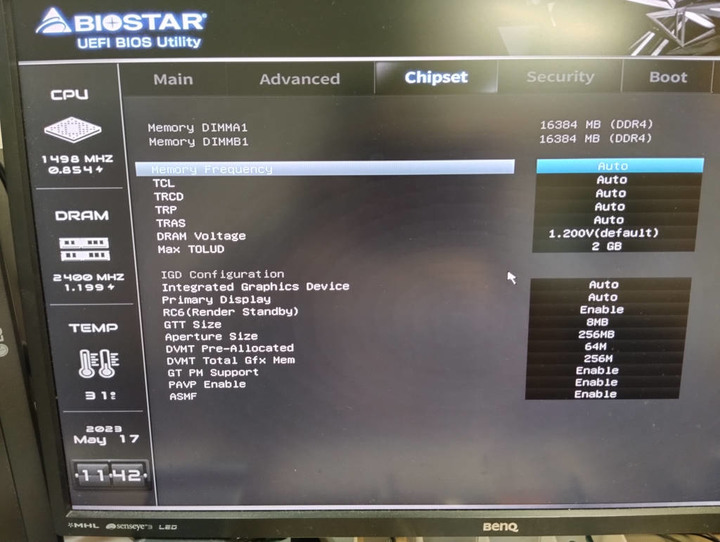

J4105NHU 是作為取代我先前的實驗機 AsRock J3455B-ITX，多了 M.2 與支援 UDIMM 記憶體，可以縮減迷你機殼內部被 SSD 佔用的空間，直接利用手邊的桌機記憶體升級到 32GB，再安裝 PCIe 無線網卡，空間非常緊湊卻不會窒息。

考慮到多數時間在實驗 chromeOS Flex, Proxomox, Samba, NextCloud, 與 OnlyOffice，電腦經常處於低負載狀態，耗電量應該在 9 ~ 20W 之間波動。一般 80Plus PSU 在 110V 低電源輸出功率 (<20%) 情況下，交流電轉直流電轉換率將低於 80%，而 40W 的 PSU 並不常見。為了提高轉換率，我使用 120W 的 DC-ATX，節省整體耗電。

底下是 J3455 在同一個電腦系統 (AsRock J3455B-ITX, SATA SSD, Arctic F12, 8GB DDR3L x 2)，搭配不同瓦數的電源供應器的 Idle 時耗電量：

"120W DC-ATX": 8W
"FSP SFX FSP250-60PLC 250W Bronze": 12W
"Seasonic FSX SS-200SU 200W 80Plus White": 12W
"SilverStone SFX ST30SF 300W Bronze": 12W
"CFI Customized CFI-N150X 150W 12V Max 108W": 14W
"CWT ATX SF300W 300W 12V Max 228W": 17W

J4105 搭配 120W DC-ATX 是 8W (chromeOS Flex) ~ 10W (Ubuntu)。



考慮到 Biostar J4105NHU 只有被動散熱片，不是很放心長期使用。第一代機殼（請參考 "Upgrade J3455B-ITX’s 5×5 CPU Fan to a 12×12 Intake Fan") 是在上方挖洞，用 Arctic F12 直吹；第二代用束帶將一個 8cm 3-Pin CPU 風扇固定在散熱片上。AsRock J3455 的散熱片是傘狀，無法固定風扇，只能用第一代的方案



主機板後擋板有預留兩隻無線天線孔位，當時我是將天線固定在機殼預留的孔洞，就沒有開挖。



J4105 的 UHD 600 有支援 avc 與 vp9 硬體解壓縮，在播放影片 vp9 1080P @ 60P 期間的 CPU 佔用率不高。上面是在 chromeOS 截取的影片播放期間的 CPU 佔用率圖表。

Intel 有提供各代內顯的影片編解碼能力彙總表單：Media Capabilities Supported by Intel Hardware
