微星 MAG X670E TOMAHAWK WIFI 主機板。
在先前 AMD 推出 600 系列主機板時，頂級的 X670E／X670 晶片組主機板在價格定位上，一直都給用戶偏高的印象，這也讓許多想要升級 Ryzen 7000 系列處理器的使用者卻步，不過隨著時間演進以及導入 3D V-Cache 設計的 Ryzen 7000 X3D 處理器登場，X670E／X670 晶片組主機板也開始出現價格較為親民的款式。陳拔這次要來開箱的，就是微星在今年年初推出的 MAG X670E TOMAHAWK WIFI 主機板，除了支援 Ryzen 7000 X3D 處理器外，並且提供 14+2+1 Dual RAIL供電設計、 最大 128 GB 記憶體支援、4 組 M.2 SSD 插槽、2.5 Gbps 有線網路連接埠、WiFi 6E 無線網路等配置。
微星 MAG X670E TOMAHAWK WIFI 主機板開箱與外觀
首先先來看微星 MAG X670E TOMAHAWK WIFI 主機板的開箱，這張主機板屬於比較親民的 MAG 系列，在盒裝設計與內容上就沒有高階 MPG 系列那樣『豪華』，不過仍然該有的都有了。
微星 MAG X670E TOMAHAWK WIFI 主機板外盒正面，具備了 MAG TOMAHAWK 系列一貫具有的戰斧飛彈標誌，不過這次外盒的設計變得簡潔許多。
盒裝右下角搭載 X670E 主機板晶片組的標示，下方還有 PCIe 5.0／DDR5／超頻支援的字樣。
盒裝背面則是標示了主機板的主要特色，包括處理器供電設計、2.5 Gbps 有線網路連接埠、LIGHTNING GEN 5 設計、M.2 SHIELD FROZR 散熱片設計、DDR5 記憶體支援、USB 3.2 Gen 2x2 連接埠、WiFi 6E／藍牙 5.3 無線連接以及 Memory Boost 功能。
中央可以先行預覽主機板的外觀配置。
微星 MAG X670E TOMAHAWK WIFI 主機板的主要規格。
IO 檔板的配置示意圖，右下角還有說明書的下載連結 QR-Code，意思就是包裝裡面沒有說明書囉。
微星 MAG X670E TOMAHAWK WIFI 主機板除了主機板外的盒裝內容物，包括快速安裝指南、線材標示貼紙、歐盟規範說明、兩條 SATA 傳輸線、WiFi 天線、三包 M2 螺絲以及一包 M3 主機板 SSD 固定螺絲。
微星 MAG X670E TOMAHAWK WIFI 主機板本體正面，採用黑色系的配色，可以看到在主要的處理器供電模組、M.2 SSD 插槽以及主機板晶片組上方都具有金屬散熱片的設計，並且表面還有一致的斜向條紋與髮絲紋表面處理。
近看主機板晶片組與 M.2 SSD 散熱片的表面設計。
微星 MAG X670E TOMAHAWK WIFI 主機板的上半部配置。

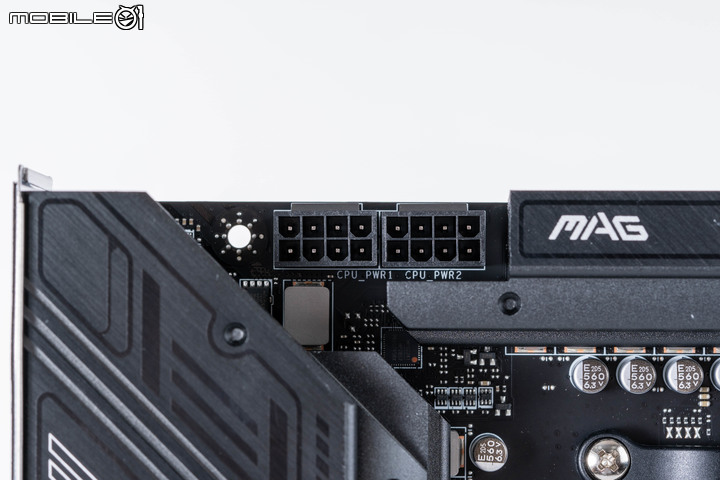

處理器供電部分採用兩組 8 Pin 規格插槽。
另外在處理器供電散熱部分採用兩組分離式散熱鰭片配置，中間並未有熱導管連接，兩片散熱片的表面除了較為明顯的斜向條紋設計外，也有相同方向的髮絲紋表面材質處理。
從斜向的角度來看處理器供電元件的散熱片設計，採用四層的散熱鰭片增加散熱面積，另外在頂端的部分也有刻出溝槽提高散熱效率。
分離式的散熱鰭片，在左方的部分為與 IO 護蓋結合的設計。
內側與供電元件的接觸部分都有 7W/mk 導熱膠的配置。
卸下散熱鰭片後的微星 MAG X670E TOMAHAWK WIFI 主機板處理器供電元件部分，採用 14+2+1 相 VCore SPS／80A 電源設計。
處理器電源控制部分採用 MP2857 以並聯方式控制 14 組（7 x 2） MP87670 80A SPS 供電模組 VCore 電源供應，以及兩組直連的 MP87670 80A 供電模組提供 VSoC 電源供應。
單一供電模組採用 MPS MP87670 SPS 80A DrMOS，另外在 MISC 供電部分則是使用 1 組 MaxLinear MxL7630S 整合式 MOSFET 晶片，整體供電配置提供 Ryzen 7000 處理器使用相當足夠。
記憶體插槽部分提供四組 DDR5 DIMM 插槽配置，最高支援容量為 128 GB，最高支援超頻時脈部分則會因為安裝的記憶體形式不同而有所差異，以下是微星官網所列出的記憶體最高超頻時脈支援：
• 1DPC 1R 最高 6600+ MHz
• 1DPC 2R 最高 6000+ MHz
• 2DPC 1R 最高 6400+ MHz
• 2DPC 2R 最高 4000+ MHz
可以看到除了 2R 雙面記憶體配置外，都可以支援到 DDR5-6000 MHz 的超頻時脈設定，另外除了支援雙通道 Dual-Channel 模式、支援 non-ECC, un-buffered 記憶體外，微星 MAG X670E TOMAHAWK WIFI 主機板也支援了 AMD 官方的 EXPO 記憶體超頻設定檔，讓玩家可以輕鬆對記憶體進行超頻動作。
記憶體插槽上方的風扇插座與相關針腳配置，除了處理器風扇外，也提供了一組水冷幫浦風扇以及一組機殼風扇的 4 Pin 電源插座。
另外在記憶體插槽側邊除了兩組 4 Pin 機殼風扇插座外，微星 MAG X670E TOMAHAWK WIFI 主機板也提供了可快速查看開機 POST 狀態的 EZ Debg LED 顯示設計。
下方則是 ATX 24 Pin 主機板電源插座以及 USB 3.2 Gen 2x2 的插座。
微星 MAG X670E TOMAHAWK WIFI 主機板的下半部配置，共提供了四組 M.2 SSD插槽，三組 PCIe x16 插槽以及一組 PCIe x1 的插槽。在 PCIe 插槽的配置部分，最上方的 PCIe x16 E1 插槽為與處理器直連的 PCIe Gen 5.0 x16 配置，中間的 PCIe x1 E2插槽則是與主機板晶片組連接的 PCIe 3.0 x1 配置。而下方的兩組 PCIe x16 插槽配置也不相同，上方的 E3 插槽為與處理器直連的 PCIe Gen 4 x4 配置，下方的 E4 插槽則是與主機板晶片組連接的 PCIe Gen 4 x2 配置。
另外針對越來越大型化的顯示卡設計，微星 MAG X670E TOMAHAWK WIFI 主機板的 PCI-E1 插槽也使用了金屬強化設計，另外在尾端的介面卡固定扣具部分，雖然沒有具備高階主板的分離省力設計，但在卡榫尺寸上也加大，方便使用操作以及提高安裝穩定性。
在 M.2 SSD 插槽部分，除了最下方的 M2_4 外，上方的三組 M.2 SSD 插槽上方均有金屬散熱片的配置，另外微星在散熱片上方還有標示了 SSD 插槽的編號，讓玩家在自行安裝時方便辨識一點。
兩塊 SSD 金屬散熱片的份量都相當足夠，而第一組支援 PCIe Gen 5 規格的散熱片還做了雙層的設計。
兩片散熱片的背面均有導熱膠的配置。
移除上方散熱片後的微星 MAG X670E TOMAHAWK WIFI 主機板 M.2 SSD 插槽配置，僅有最上方的 M2_1 插槽在底部具有導熱膠，至於在支援長度部分，除了第一組 M2_1 插槽支援 22110 長度的 M.2 模組外，其他三組插槽僅支援 2280／2260 長度的 M.2 模組。
在 M.2 SSD 模組的快拆設計部分，僅有第一組 M2_1 採用 EZ M.2 Clip 設計，其他三組仍採用傳統螺絲形式鎖定。
另外在 PCIe 通道的支援部分，這四組 M.2 插槽也有所不同，第一組 M2_1 為與處理器直連的 PCIe 5.0 x4 規格，其餘三組則是 PCIe 4.0 x4 規格，而最下方的 M2_4 則是還要與 PCIe E4 插槽共享頻寬，當 PCIe E4 插槽有安裝介面卡時，M2_4 的通道數就會降為 x2。
微星 MAG X670E TOMAHAWK WIFI 主機板在主機板晶片組上也有金屬散熱片的配置，表面也具有斜向髮絲紋以及 TOMAHAWK 產品名稱字樣。
主機板晶片組散熱片的份量還不小，另外表面還具有刻溝設計增加空氣接觸面積，提高散熱效率。
背面與主機板晶片組接觸的位置也有導熱膠的配置。
微星 MAG X670E TOMAHAWK WIFI 主機板的晶片組，為雙晶片的配置，提供更多的周邊連接數量。
微星 MAG X670E TOMAHAWK WIFI 主機板的右下方布局，在側面提供了四組 SATA 6Gbps 連接埠以及一組 USB 3.2 Gen2 Type A 前面板插座。在下方則是提供了前面板開關／燈號插座、一組 USB 3.2 Gen2 Type A 前面板插座、兩組 USB 2.0 前面板插座。
中央下方的針腳配置。
左側的音效配置區塊，與主機板其他電路間具備隔離設計，並且採用 CHEMICON 音效電容配置。
音效晶片部分採用瑞昱 ALC1200，提供 7.1 環繞高解析音效以及支援 S／PDIF 光纖音效輸出。
微星 MAG X670E TOMAHAWK WIFI 主機板的 IO 背板連接埠配置，提供了一組 HDMI 2.1 FRL 連接埠（最高支援 4K 120Hz）、一組 DisplayPort 1.4 連接埠（最高支援 4K 60Hz）、兩組 USB 3.2 Gen 2 Type-A 連接埠（10 Gbps，紅色插槽）、一組 USB 3.2 Gen 2 10Gbps Type-C 連接埠（支援 DisplayPort 輸出）、四組 USB 3.2 Gen 2 Type-A 連接埠（ 5 Gbps，藍色插槽）、一組 2.5 Gbps 有線網路連接埠、一組 USB 3.2 Gen 2x2 Type-C 連接埠（20Gbps）、WiFi 天線連接埠、一組 S／PDIF 輸出、五組 3.5mm 音效插孔。

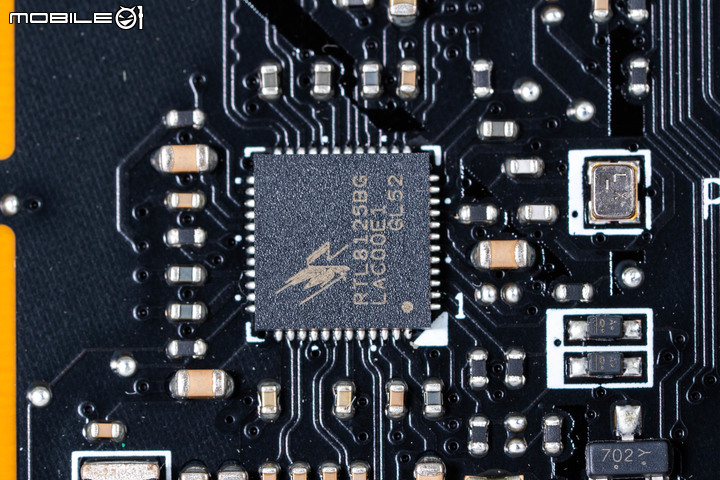

2.5 GbE 有線網路採用瑞昱的 RTL 8125BG 控制器。
無線網路的部分則是採用比較少見的 AMD RZ616 WiFI 6E 模組，是 AMD 與聯發科合作開發的產品，提供最高 160 MHz 的連接頻寬與 2.4／5／6 GHz 的頻段支援，並且具備 MU-MIMO TX／RX 的天線設計。另外在藍牙連線規格部分，則是支援藍牙 5.3 規格。
微星 MAG X670E TOMAHAWK WIFI 主機板的背面配置，以 MAG TOMAHAWK 的定位來說並沒有強化背板的設計，但在處理器插槽的背面則是有金屬強化底版，另外在可能碰觸到的突出焊點區域也有避免安裝機殼銅柱的標示。
微星 MAG X670E TOMAHAWK WIFI 主機板 BIOS 功能
接著就將微星 MAG X670E TOMAHAWK WIFI 主機板安裝到測試平台上，先進 BIOS 看一下主機板的設定，測試平台搭配的處理器為 Ryzen 7950X3D，記憶體則是 DDR5-6000 CL30 的配置，以下是測試平台的搭配組合：
處理器：AMD Ryzen 9 7950X3D
記憶體：CORSAIR DOMINATOR PLATINUM RGB DDR5-6000 CL30 16G X2
系統 SSD：Samsung 980 Pro SSD 1TB
電源供應器：微星 MEG Ai1300P PCIe5
處理器散熱：CORSAIR H170i ELITE LCD 處理器 420 AIO 水冷散熱器
作業系統：Windows 11 Pro 22H2 版（電源部分採用『平衡』設定）
測試時 BIOS 已更新為最新的 10C 版本，首先來看一下在簡易模式時的狀態：
採用微星一貫的 BIOS 介面，顯示包括處理器、記憶體、儲存裝置、機殼風扇等運轉配置，下方則是 fPTM 加密、音效控制、開機引導模式、磁碟控制以及 EZ LED 的狀態。
- BIOS 簡易模式-記憶體
- BIOS 簡易模式-磁碟
- BIOS 簡易模式-風扇運轉
當然也可以進入進階模式進行更細微的設定，包括支援顯示卡記憶體控制的 Re-Size BAR 功能設定，PBO 超頻設定、處理器與記憶體電壓設定等。
- BIOS-進階模式
- Re-Size Bar 設定
- 處理器電壓設定
另外這次微星也在 BIOS 中導入了自家特殊的最佳化 PBO 超頻模式讓使用者選擇，稱為 Enhance Mode Boost 功能，共提供了三階選擇，官方表示在開啟前後最多會有 3.85% 至 6% 不等的效能提升。
在記憶體設定部分也提供了高效能模式（High Effieciency Mode），後者則是透過微星內部的預先微調，讓記憶體參數和設定達到最佳化，能提升記憶體頻寬並降低延遲，不過建議是搭配 SK Hynix 的記憶體顆粒會比較穩定。
微星 MAG X670E TOMAHAWK WIFI 主機板內也提供了可讓玩家記錄自己超頻設定檔的功能，提供了六組設定檔的紀錄空間，另外也可以下載／上傳到 USB 隨身碟中進行保存。
當然風扇跟硬體監控也是 BIOS 的必備功能。
如果自己不想要進行超頻設定的話，也可利用左上角的 GAME BOOST 功能進行單鍵自動超頻，按下後主機板會對 CPU 進行自動超頻設定以及針對記憶體快速套用 EXPO 超頻設定檔。
在開啟 GAME BOOST 模式後的狀態， Ryzen 9 7950X3D 處理器時脈設定為 5.25 GHz，記憶體時脈則是設定為 DDR5-6000 MHz CL30。
微星 MAG X670E TOMAHAWK WIFI 主機板軟體功能與效能表現
接著陳拔就安裝 Windows 11 作業系統來看看微星 MAG X670E TOMAHAWK WIFI 主機板的隨附的軟體功能與效能表現，首先來看軟體功能的部分：
在安裝好作業系統進入後，會自動跳出 MSI Driver Utility Installer 的安裝引導程式，會自動下載最新的驅動程式與軟體，不用連上官網一個個下載安裝。
MSI Driver Utility Installer 偵測安裝的畫面。
安裝完成後就會跳出請重新開機的畫面。
重新開機後就可以進入微星近幾年來所使用的主控程式：MSI Center，提供硬體監控以及透過下載方式新增附加功能等。
將所有可用的功能都下載後的 MSI Center 功能列表，跟微星 MAG X670E TOMAHAWK WIFI 主機板相關的大概就是電競模式、使用情境、設備加速、系統診斷等功能，Mystic Light 燈效控制部分因為微星 MAG X670E TOMAHAWK WIFI 主機板並沒有燈效設計，所以就沒有相關的控制功能。

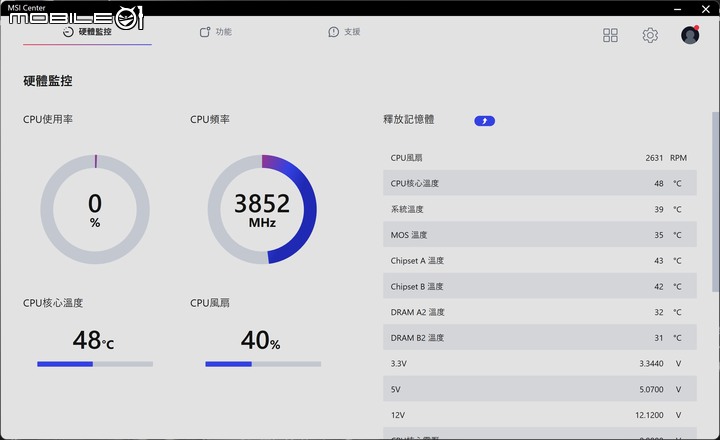

- 硬體監控
- 使用情境
- 系統診斷
接著就來看效能表現的部分，首先來看 CPU-Z 軟體內顯示的資訊：
- CPU-Z
- CPU-Z 主機板

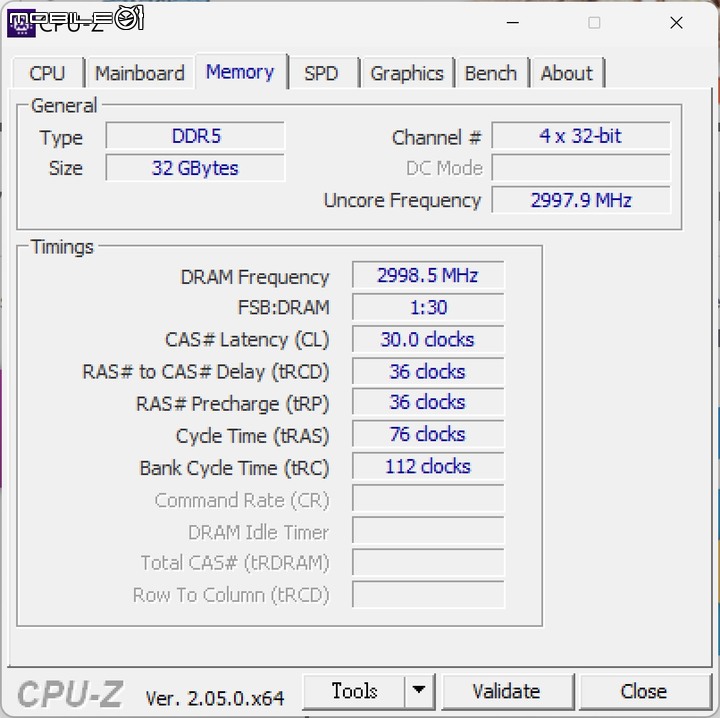

- CPU-Z 記憶體
- CPU-Z 記憶體 SPD

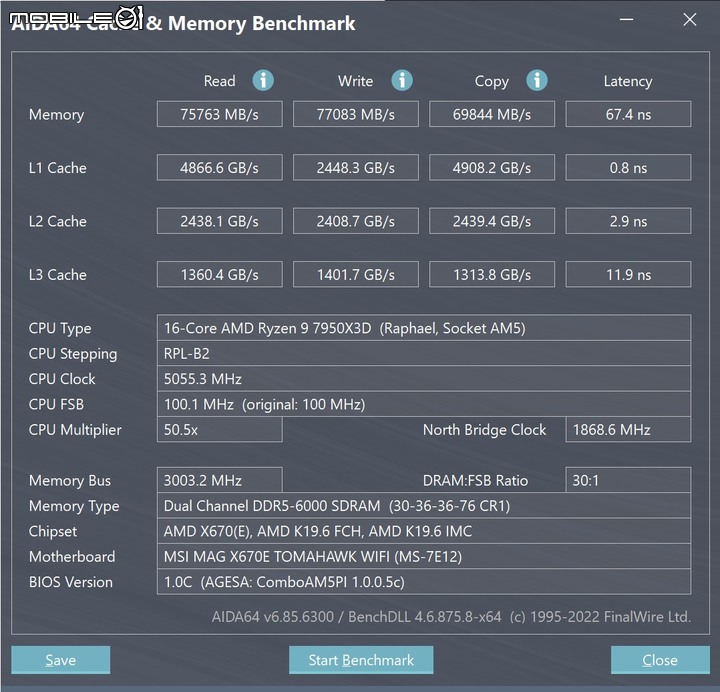

可以看到在預設的 High Efficiency Mode 自動模式下，套用了 EXPO 超頻設定檔後，微星 MAG X670E TOMAHAWK WIFI 主機板會將記憶體頻率與 Uncore 頻率維持在 1：1 的設定下，來維持記憶體的高效能表現。陳拔也在這個狀態下，以 AIDA 64 進行記憶體效能測試，結果如下：
接著陳拔將 High Efficiency Mode 設定為開啟再進行測試一次，結果如下：
可以看到在開啟 High Efficiency Mode 後，記憶體的性能還會再往上提升一些。
另外在處理器的效能表現部分，在前面微星 MAG X670E TOMAHAWK WIFI 主機板 BIOS 的 Game Boost 設定下，主機板會將 AMD Ryzen 9 7950X3D 處理器的最高時脈設定為 5.25 GHz 的水準，不過因為這次 AMD Ryzen 9 7950X3D 處理器採用不對稱小晶片設計，兩顆 CCX 的頻率取向有所不同，所以還是實際透過效能軟體的壓力測試來看一下表現：
首先在 CPU-Z 的壓力測試部分：
可以看到在以 CPU-Z 進行壓力測試時，微星 MAG X670E TOMAHAWK WIFI 主機板在自動設定下，AMD Ryzen 9 7950X3D 具備 3D V-Cache 設計的 CCX0 （Core 0 至 Core 7）最高核心時脈為 5.15 GHz、而時脈取向的 CCX1 （Core 8 至 Core 15）最高核心時脈可以來到 5.7 GHz，表現也相當不錯。（點擊可看大圖）

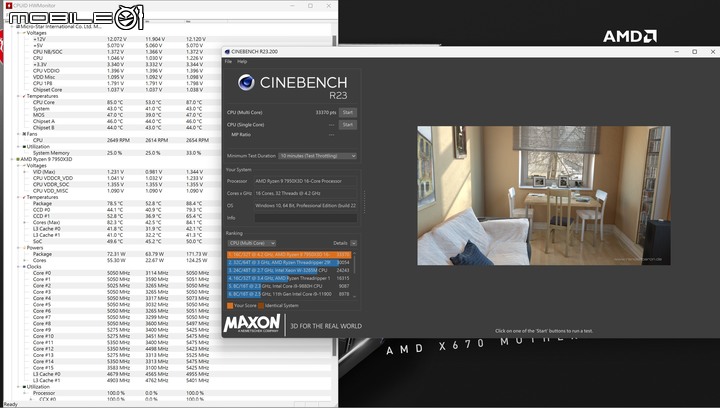

而在 CineBench R23 連續跑 10 分鐘的測試部分，微星 MAG X670E TOMAHAWK WIFI 主機板搭配 AMD Ryzen 9 7950X3D 處理器得到的分數為 33370，比起之前測試的成績要稍微遜色一點，CCD1 的最高核心時脈略為下降至 5.51 GHz 左右，如果要再提高效能的話，就要在 BIOS 內開啟 Enhanced Mode Boost 設定或是進行手動超頻。（點擊可看大圖）
另外陳拔也在效能測試時以 FLIR 紅外線測溫儀量測了微星 MAG X670E TOMAHAWK WIFI 主機板的表面溫度，結果如下：
- 主機板整體

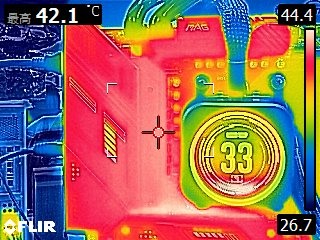

- 處理器供電散熱
- 主機板晶片組
可以看到在處理器效能測試時，處理器供電元件散熱片的表面溫度為 42.1 ℃，跟上面螢幕中 HWMonitor 顯示的數值沒有相差太多，整張主機板熱度最高的部分則是落在主機板晶片組的散熱片上，來到 50℃ 以上的表面溫度，看來兩顆 X670 晶片組擺在一起的熱度還是頗高阿。
至於在儲存效能部分，目前陳拔手上還沒有 PCIe Gen 5 的 SSD 可供測試，先以測試平台使用的三星 980 Pro 以及技嘉 GP-AG70S 兩條 PCIe Gen 4 的 SSD 進行測試，首先以 Crystal DiskMark 測試一下速度並且搭配 Crystal Diskinfo 查看溫度：
- M2_1 插槽
- M2_2 插槽
可以看到在寫入測試時，兩個插槽上的 SSD 溫度都會上升至 46 ℃ 左右。
至於在 SSD 散熱片的效能表現上，陳拔則是在進行寫入測試時，以 FLIR 紅外線測溫儀量測了散熱片的表面溫度，大家可以跟上面 Crystal DIskinfo 的資訊比對，結果如下：
- M2_1 插槽
- M2_2 插槽
就量測到的結果來看，下方 M2_2 插槽散熱片的溫度較高一點，可能是因為散熱片本身的大小限制，整體來說都可維持在 45℃ 左右，但若之後 M2_1 插槽換上 PCIe Gen 5 SSD 或是在下方的 M2_3 插槽再安裝一組 SSD，溫度應該會再上升一些，建議還是要搭配機殼內部風流加速散熱會比較好。
微星 MAG X670E TOMAHAWK WIFI 主機板試用心得
微星 MAG X670E TOMAHAWK WIFI 主機板。
在 AM5 平台推出後的這半年期間，只要一提到 Ryzen 7000 系列處理器，很多夥伴的回饋就是性能雖好，但是主機板真的不便宜，而在微星 MAG X670E TOMAHAWK WIFI 主機板推出後，在高階 X670E 晶片組主機板部分，終於有看到產品售價降低的趨勢，雖然跟高階 X670E 主機板相比，微星 MAG X670E TOMAHAWK WIFI 主機板缺少了一些視覺上的炫目元素以及附屬配件，但是在主機板本身的素質上，卻仍然足以發揮 Ryzen 7000 處理器的性能表現，另外包括 4 組 M.2 SSD 插槽、最大支援 128 GB 的記憶體插槽配置，以及足夠的處理器供電散熱設計，在現階段 X670E 晶片主機板中，算是性價比相當高的選擇了。
