終於2022最後一季微星Intel B晶片ITX最後終於推出 B760I EDGE DDR4
而且有兩根 M.2 + DDR4 再加上HDMI2.1+DP1.4
B760I EDGE DDR4 約略規格︰取自官網
‧支援 LGA 1700 腳位第 12 代 /
第 13 代 Intel® Core™ / Pentium® / Celeron® 處理器
‧支援 DDR4 記憶體 5333+(OC) MHz
‧供電設計 : Direct 8+1+1 項數供電、Core Boost、Memory Boost
‧導熱管散熱片加大、和 M.2 Shield Frozr
‧PCB : 8 層 2oz 厚度銅 PCB
‧預裝 I/O 上蓋
1x PCI-E x16 slot (Qty) PCI_E1 Gen PCIe 5.0 顯卡支援
入手組 Core i5 13500 跟 B760I EDGE DDR4
最近 i5 13500 竟然也賣到缺貨了真神奇
外包裝也採用EDGE銀白色系
通路售價 $6190 五年保固
還有農曆連限量發送的紅包袋
隨板附贈的配件有 WiFi 天線、快速安裝卡
SATA 天線、ARGB 轉接線，M.2 螺絲、硬體辨識貼

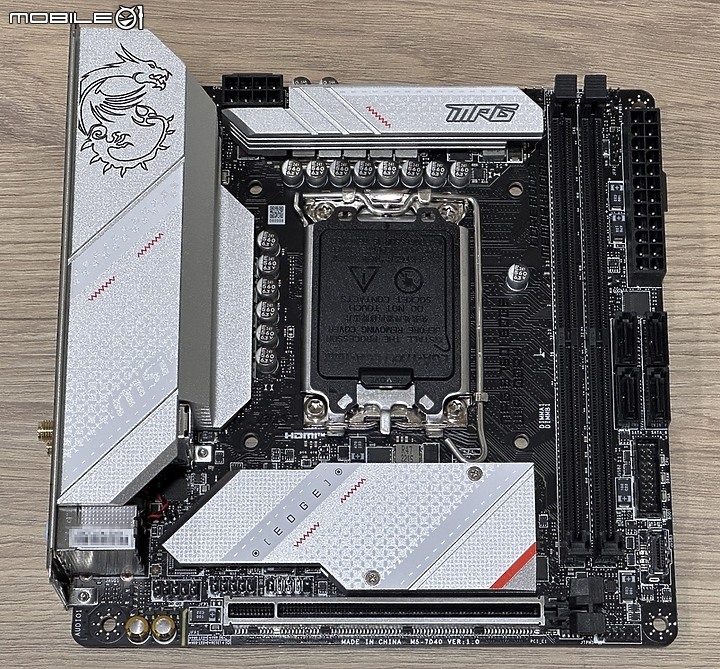

B760I EDGE DDR4 外觀 ITX 尺寸 PCB 8層
散熱片配色採用銀色系，跟EDGE ATX系列同調，像是縮小板
M.2 上面第一層連接CPU通道支援Gen4 x4
第二組設計在背面，由 PCH B760 提供支援 Gen4 x4

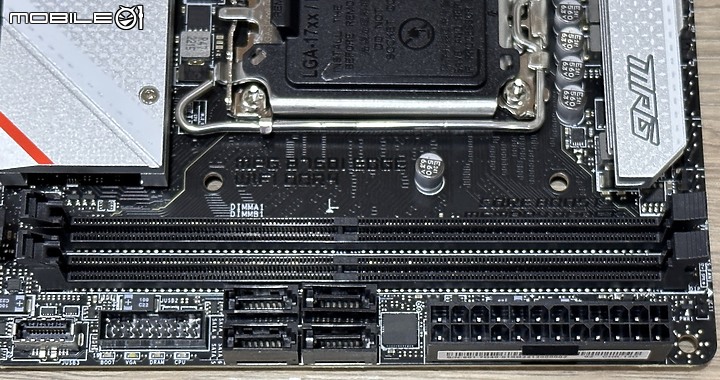

擴充能力︰記憶體支援 DDR4X2 兩組
最高可以超頻至 DDR4-5333 UP
SATA 共 4 組、USB Gen2-C跟 3.0 各一
MPG 散熱片並採用用7W/mk 的 MOSFET 散熱墊

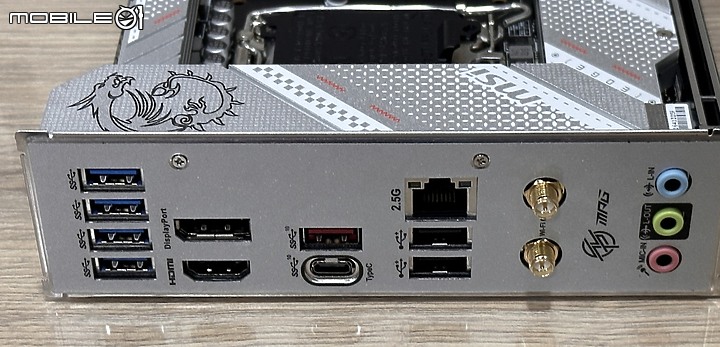

預裝 I/O 上蓋設計跟銀色小白龍LOGO
後方配置 USB 2.0 x2、USB 3.1 Gen1 TypeA x4
WiFi6、R 網2.5Gbe、兩組 10Gbe USB3.2、HDMI 2.1+DP1.4
供電設計 8+1+1 相直出 90A DrMOS

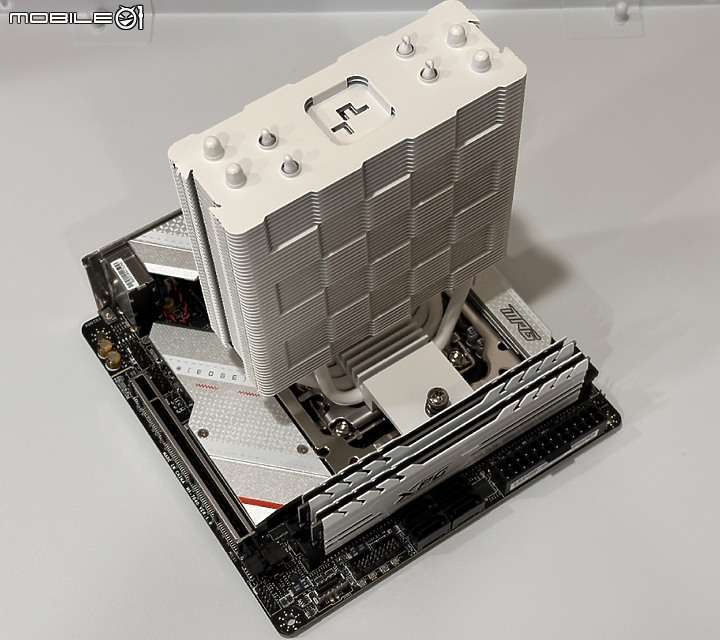

相當適合搭配銀白色系塔散/DDR4
支援三組PWM風扇擴充 / ARGB 5v / 12v RGB

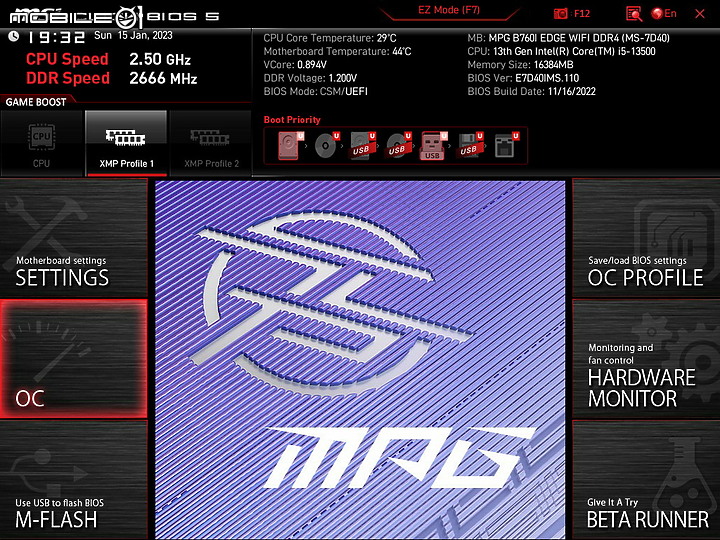

BIOS 畫面，簡易模式*(中間有MPG)可辨識
如果能用銀色的底色的話會更好

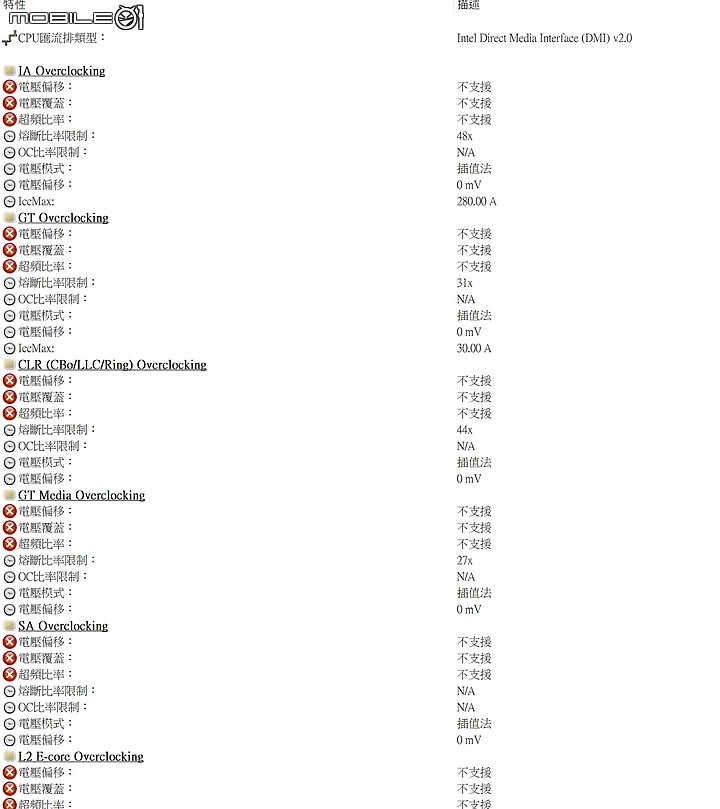

因為B760系列無法超倍頻跟更動SA電壓等
因此能調整的細節不多，但還是可以超頻記憶體
可以透過BIOS內建的 Memory Try IT
視模組記憶體顆粒體質來測試調整超頻
---------------------------------------------

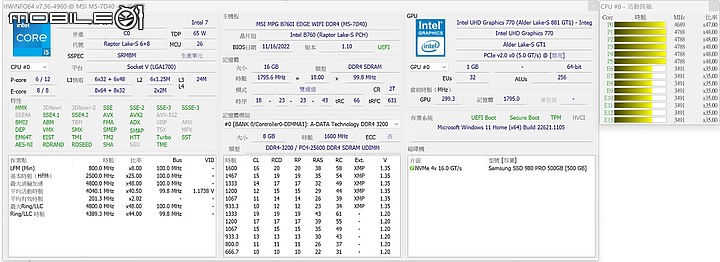

測試平台與 BIOS 版本
Windows 11 22H2
BIOS 7D40v11
Core i5 13500
NZHT H210 ITX 機殼
AG400WH + 台達AK12B

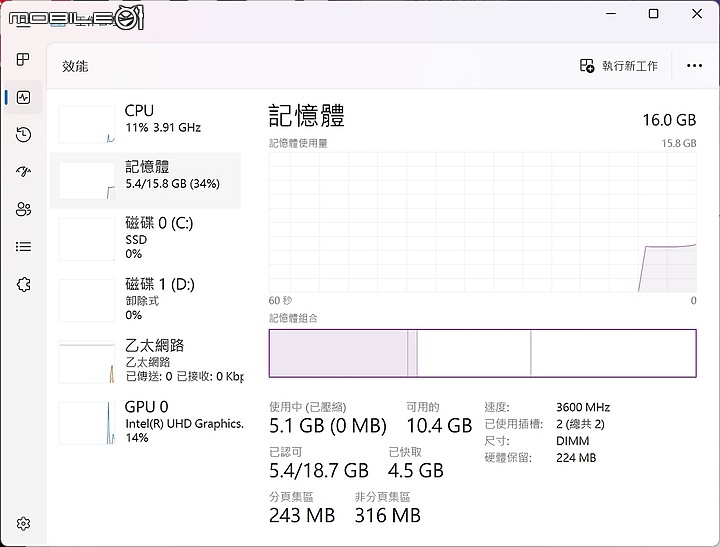

D4-3600 Gear2 16GB

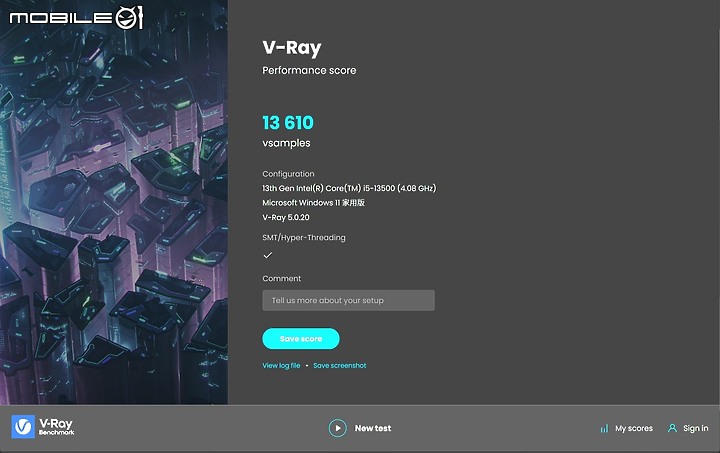

V-Ray Benchmark rendering
MAXON Cinebench R23
Nova Benchmark

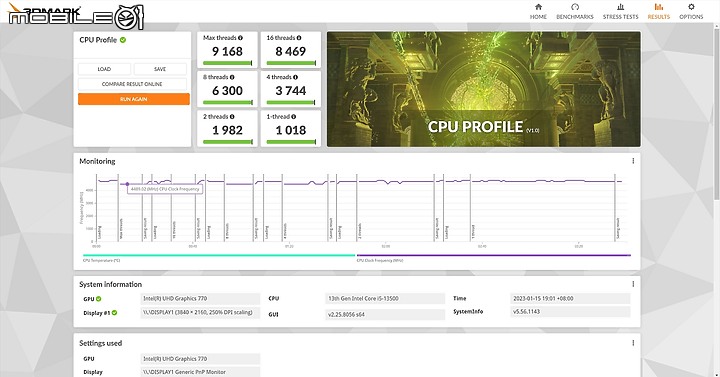

3DMark Benchmark CPU
PCMark10 Benchmark
調整軟體的透過MSI Center來進行
可以進行各種參數或者功能性軟體調整

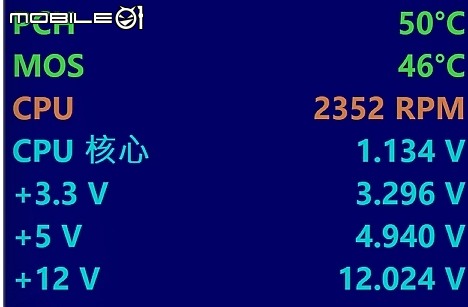

觀察MOS溫度 FPU 烤機1hr / MOS 46度
藉由散熱墊跟DrMos輔助下撐上i7或i9非K
基本上搭個不錯的散熱器也夠
微星 B760I EDGE DDR4 小升級心得
相比 DDR5 款式不論是升級或者是想要全新接觸ITX跟13代的玩家
又不超頻CPU的話選擇B760比Z790更來的容易入手一些，價格也只要一半
尤其 DDR4 記憶體以壓低一些預算，容量愈大愈明顯 32GBx2 只要D5的一半
B760I EDGE跟Mortar系列相當於並駕齊驅的規格差在一張是M-ATX一張是ITX
DrMos/WiFi/雙M.2/DDR4/HDMI2.1+DP1.4應有盡有，供電散熱沒什麼太大問題
不論HTPC或插卡組小鋼炮都相當合適，總之希望B系列的ITX價格到此就好以後別再漲了
