技嘉 X670 AORUS ELITE AX 主機板。

在看完 AMD 首波四顆 Ryzen 7000 系列處理器的開箱實測後,是否已經心裡決定想要入手哪一顆了呢?而決定好處理器後,接下來就接續來看 X670E 主機板的部分,這次陳拔要來開箱的是收到的首張 X670 晶片組主機板:技嘉 X670 AORUS ELITE AX,雖然是標定為 X670 晶片組,但是仍然採用雙主機版晶片的配置,提供使用者更豐富的周邊連接配置。

技嘉 X670 AORUS ELITE AX 主機板開箱與外觀

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
首先來看技嘉 X670 AORUS ELITE AX 主機板的開箱與外觀,盒裝正面具備技嘉 AORUS 系列的鷹神圖騰設計,並且在右下角標示為採用 AMD X670 晶片組的字樣。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
支援包括 PCIe Gen 5 規格(僅有 NVMe 插槽)、DDR5 記憶體以及具備 2.5 GbE 有線網路。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

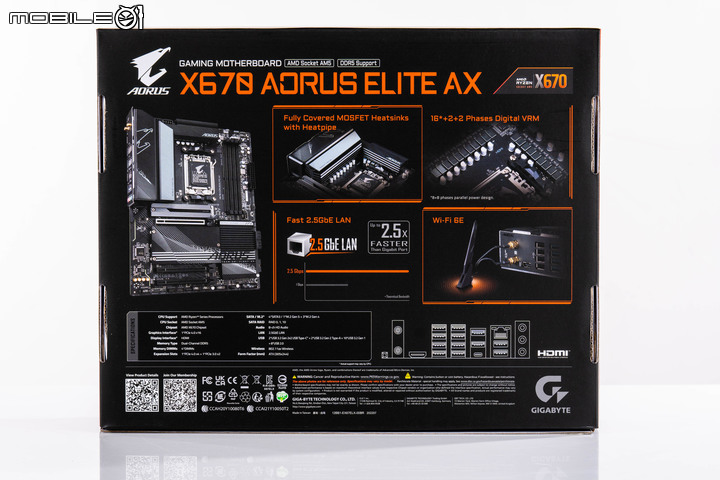

技嘉 X670 AORUS ELITE AX 主機板盒裝背面,標示了主機板的特殊功能、規格以及 IO 背板配置。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

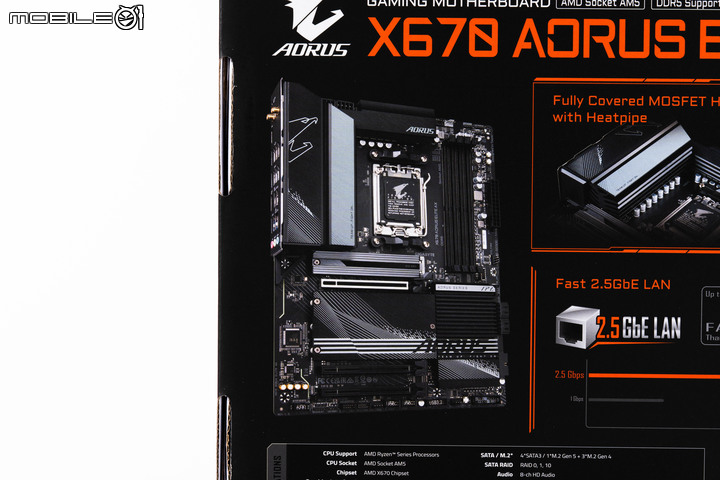

盒裝背面左側印了主機板的實際影像。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
技嘉 X670 AORUS ELITE AX 主機板的主要特色,包括大面積覆蓋 MOSFET、具備熱導管分散熱量的 VRM 散熱片、16+2+2 相數位電源設計、2.5 GbE 有線網路連接埠以及 WiFi 6E 無線網卡。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
盒裝背面左下方的規格表,雖然並非是旗艦主機板,但是該給的周邊連接數目部分,技嘉 X670 AORUS ELITE AX 主機板算是相當足夠。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
另外右側也有 IO 背板的配置圖,可以跟左邊的規格表對著看。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

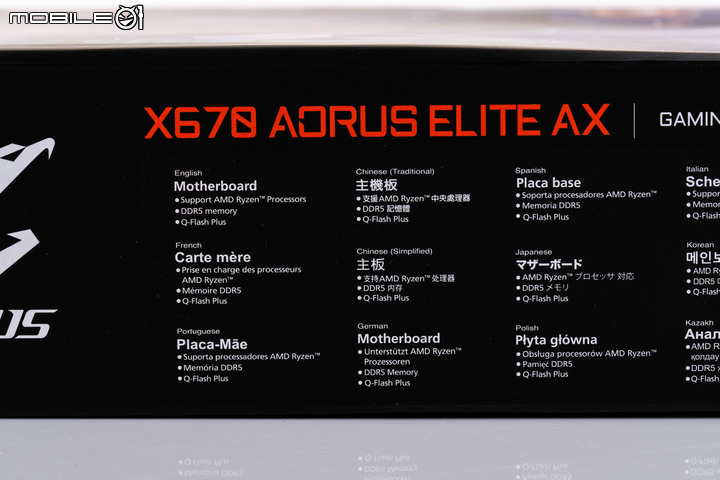

盒裝側面標示的主機板特色,包括支援 AMD Ryzen 處理器、支援 DDR5 記憶體以及 Q-Flash Plus 單板升級 BIOS 功能。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

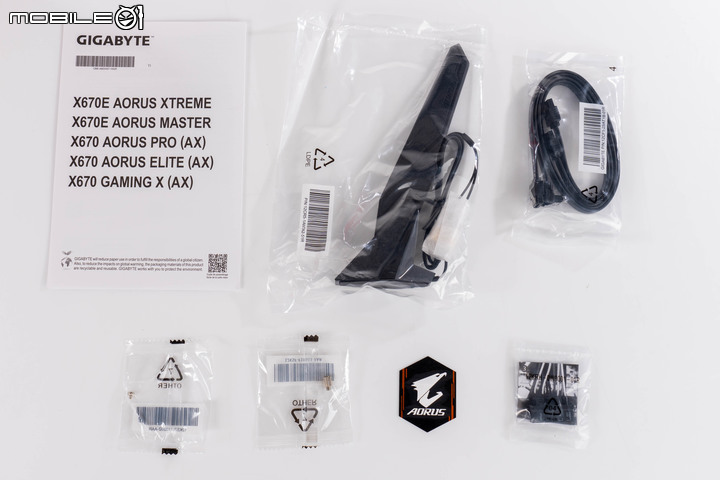

不過在盒裝配件部分就相對簡單,僅提供使用說明、 WiFi 天線、SATA 傳輸線、M.2 安裝銅柱/螺絲以及機殼貼紙等配件。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
技嘉 X670 AORUS ELITE AX 主機板本體正面,採用 ATX 尺寸規格,除了主要區域的散熱片外,並沒有太多額外蓋板覆蓋。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

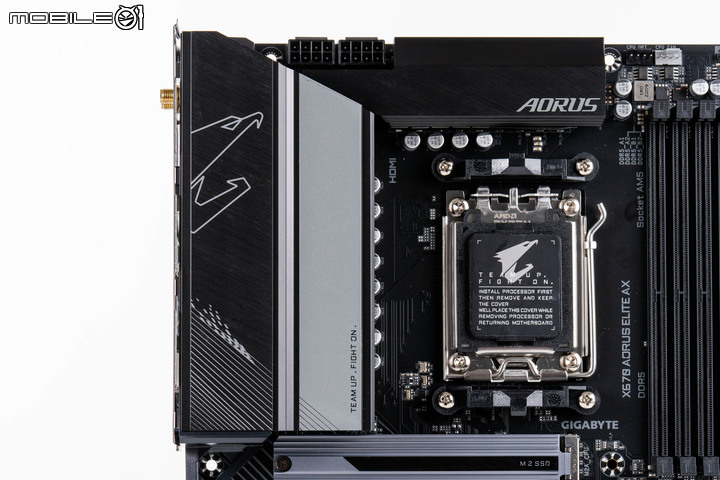

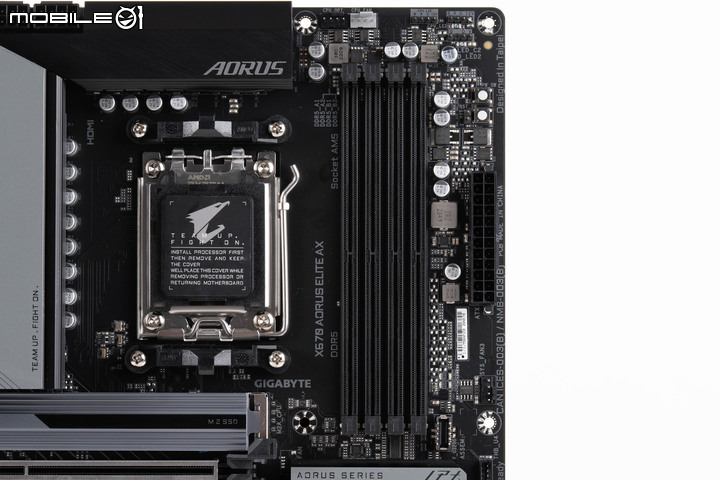

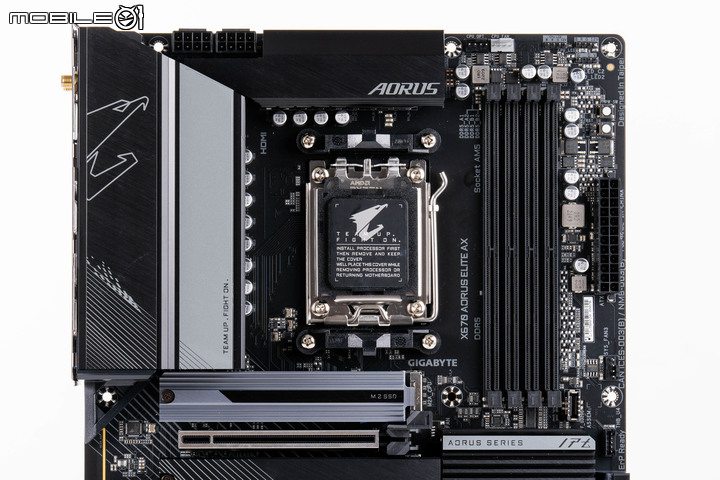

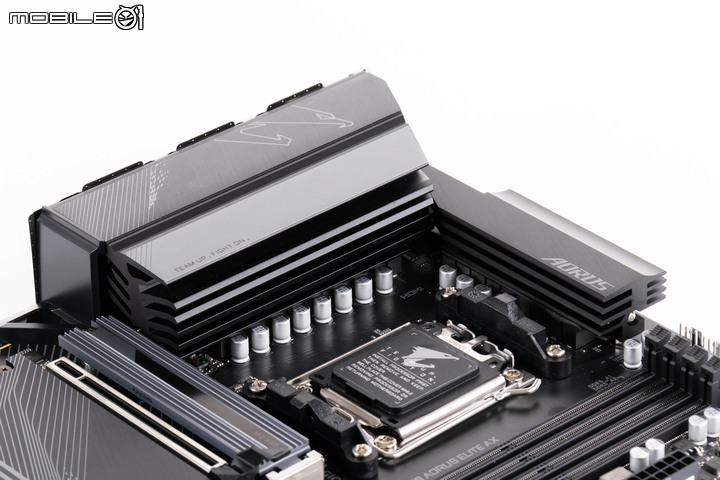

技嘉 X670 AORUS ELITE AX 主機板的上半部,在主要處理器供電 MOS 區塊上方同樣具有大面積的散熱片覆蓋,,右側記憶體旁的區塊則是配置了主要的電源轉換線路。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

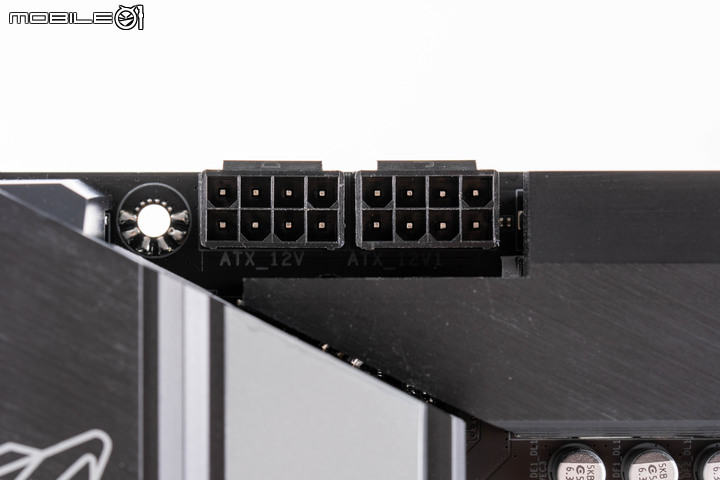

處理器供電部分則是配置了兩組 8 Pin ATX 12 Pin 插座,以應對這次 Ryzen 7000 系列的需求。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

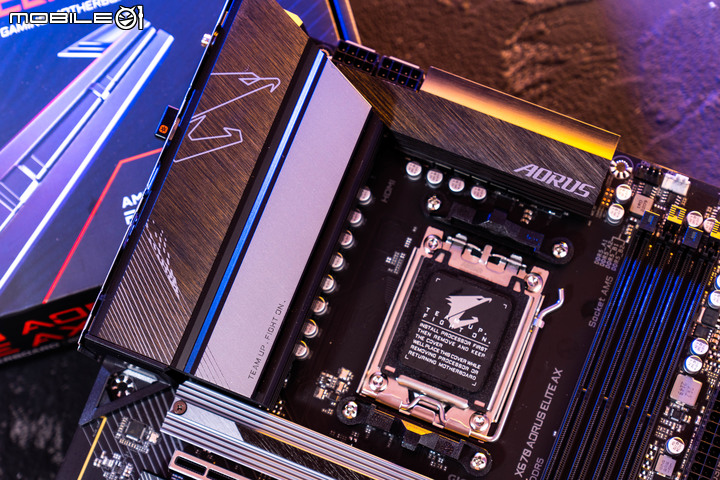

處理器 VRM 部分的散熱配置,技嘉還在散熱片上做出了髮絲紋的質感設計以及鷹神圖騰元素。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
由側面來看技嘉 X670 AORUS ELITE AX 主機板在 VRM 散熱片上的設計,採用多層結構來增加散熱面積提高散熱效率。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
在散熱片背面與供電元件的接觸面均有導熱膠的配置,兩片散熱片間有導熱管連接的設計。


技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

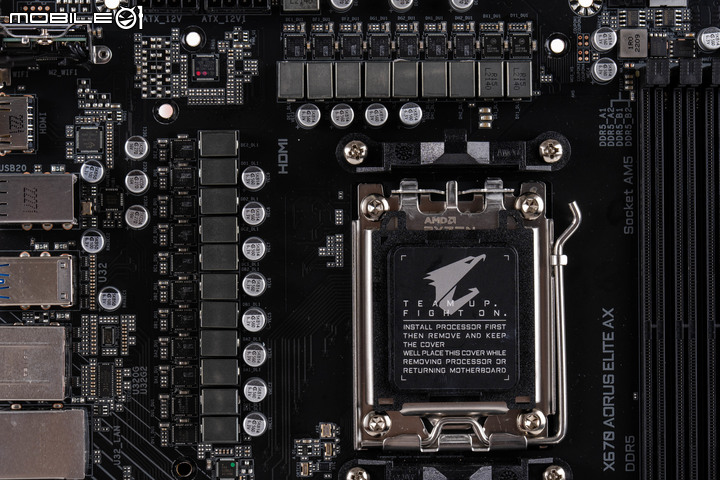

技嘉 X670 AORUS ELITE AX 主機板的處理器供電配置,採用 16+2+2 相電源設計。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
單相採用 70A Powerstage 、MOSFET 部分為英飛凌 TDA 21472。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

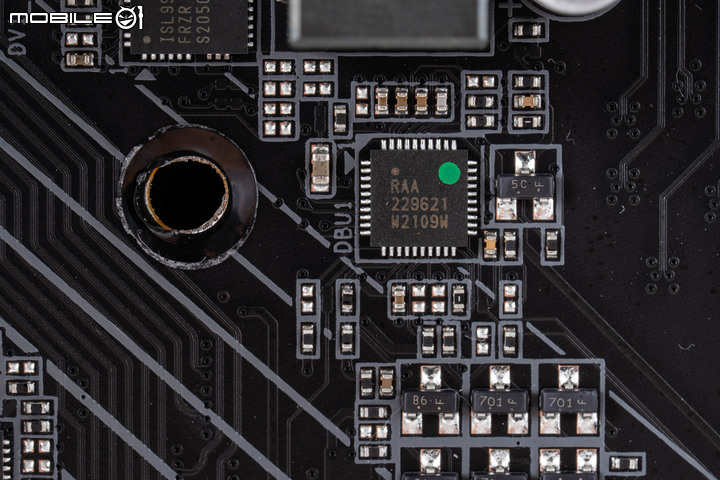

處理器電源控制晶片則是瑞薩的 RAA229621。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
技嘉 X670 AORUS ELITE AX 主機板在記憶體插槽部分提供四組配置。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

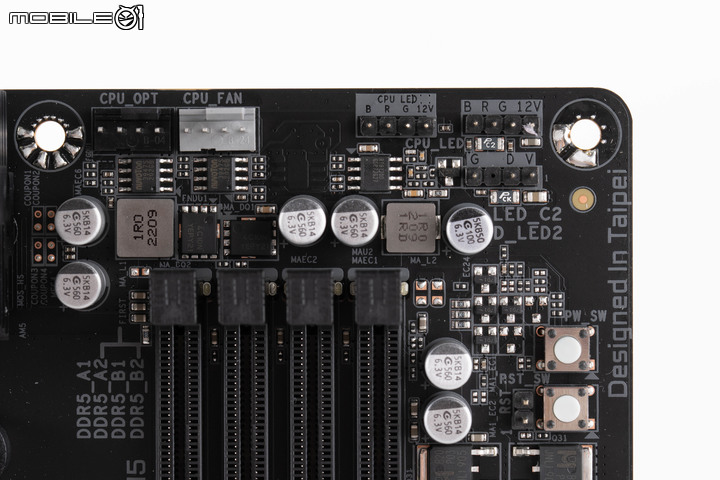

另外在記憶體插槽上方則是提供了兩組處理器散熱風扇的電源插座,以及三組 RGB 燈效針腳,在右下方還可看到主機板電源以及 Reset 按鍵。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
記憶體插槽右側則是 ATX 24 Pin 電源插座、一組機殼 4 Pin 風扇電源插座、USB 3.2 Gen 2x2 Type-C 前面板插座,而 Post 開機指示燈號也設置在這裡。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
Post 開機指示燈號亮起的情形,老實說在這個位置有時候不太容易看到。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

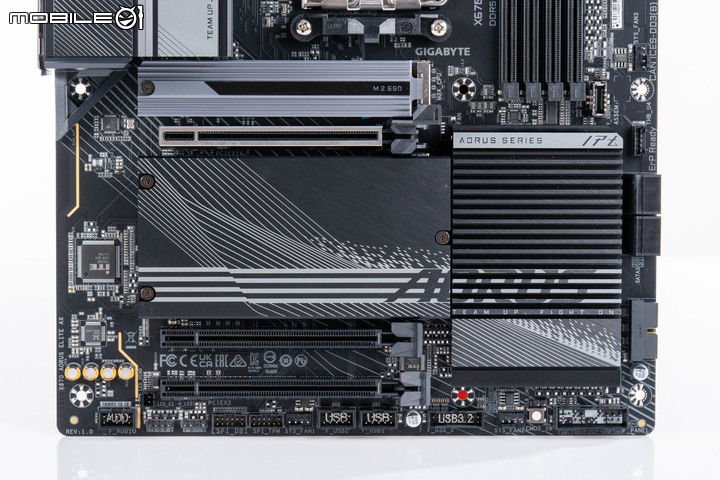

技嘉 X670 AORUS ELITE AX 主機板的正面下半部布局,主要在 M.2 SSD 上方與 X670 晶片組上方有散熱片的配置,而在 PCIe 插槽部分則是提供三組 x16 長度的插槽,最上方的第一組為與處理器直連的插槽,提供 PCIe 4.0 x16 的傳輸規格,並且具有金屬強化設計。而下方兩組則是與 X670 主機板晶片組連接的插槽,中央的第二組為 PCIe 4.0 x4 的傳輸規格,最下方的則是 PCIe 3.0 x4 的傳輸規格。另外在主要安裝顯示卡的第一組 PCIe x16 插槽尾端,技嘉 X670 AORUS ELITE AX 主機板則是提供了 EZ-Latch 快速釋放撥桿,方便使用者卸下顯示卡。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
第一組 M.2 插槽上方的 SSD 散熱片設計,雖然說技嘉 X670 AORUS ELITE AX 主機板支援 PCIe Gen 5 SSD,但是散熱片並沒有針對這點做出誇張的加大設計。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

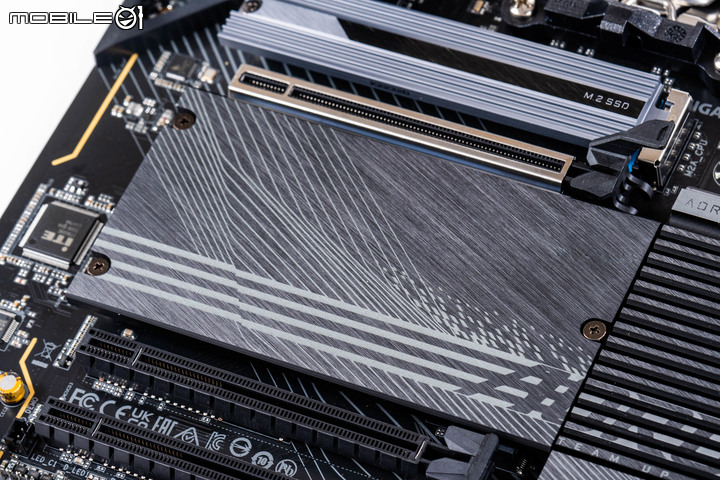

下方三組 M.2 SSD 插槽上方的散熱片設計,透過髮絲紋表面處理以及線條塗裝讓整體更具層次感。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

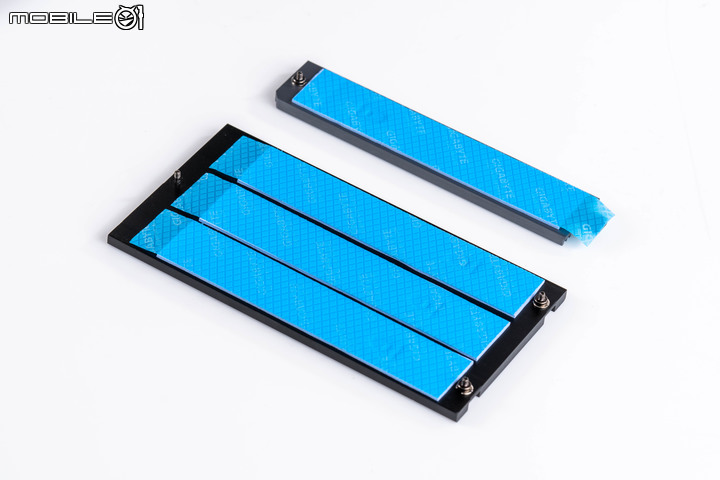

散熱片背面均有導熱膠的配置。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

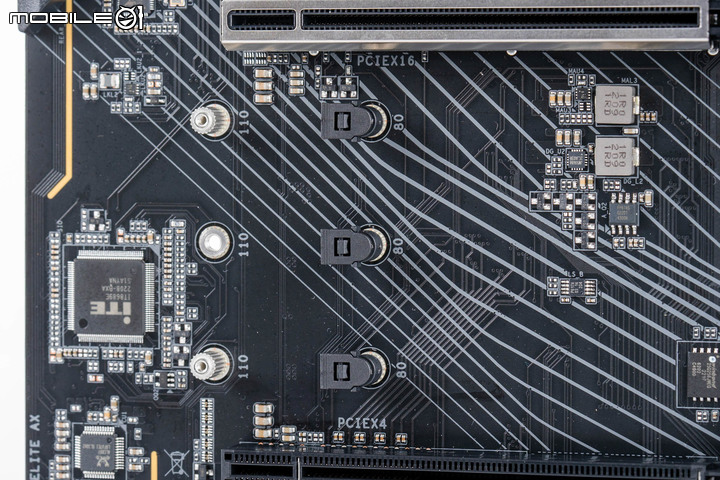

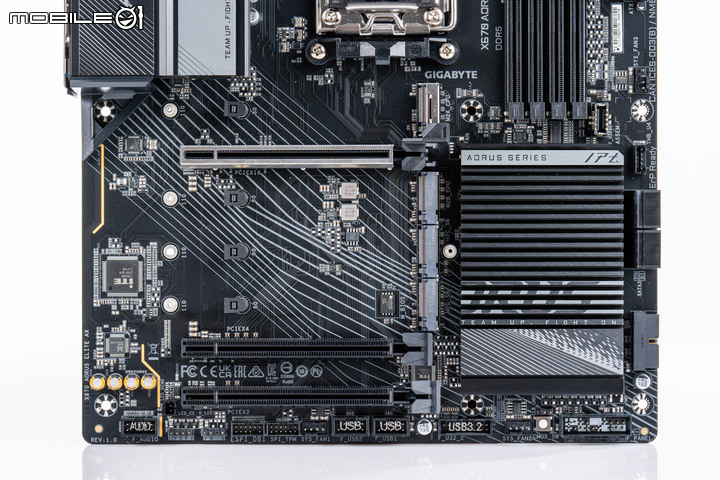

卸下散熱片後的 M.2 SSD 插槽以及 PCIe 插槽配置,可以看到技嘉 X670 AORUS ELITE AX 主機板共提供 4 組 M.2 SSD 插槽,上方兩組為連接處理器的配置,最上方一組支援 PCIe 5.0 x4 規格,另一組則是支援 PCIe 4.0 x4,下方兩組則為連接 X670 晶片組的配置,兩條均為 PCIe 4.0 x4 規格,提供給需要大容量儲存需求使用者足夠的安裝彈性。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
SSD 的固定設計也採用免螺絲的 EZ-Latch 方式。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
在主機板晶片組上的散熱片也相當巨大,另外還有溝槽設計來增加散熱面積。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

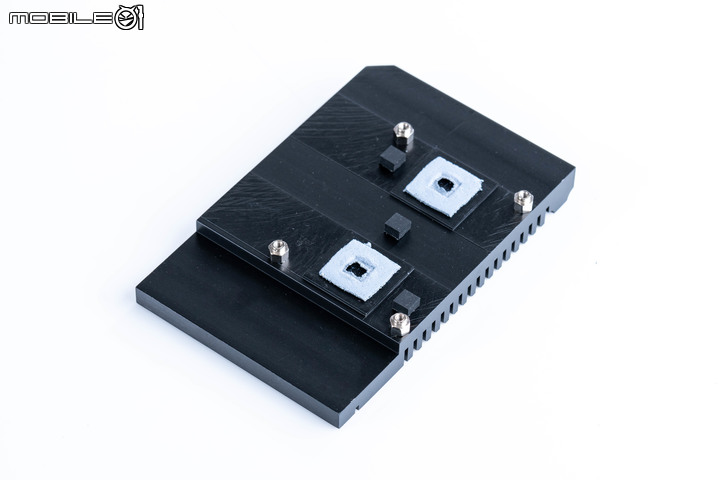

在散熱片的背面與主機板晶片組的對應位置有黏貼導熱膠。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
雖然編制是 X670 晶片組,但是技嘉 X670 AORUS ELITE AX 主機板仍然使用了兩顆 X670 晶片提供更多的連接埠通道,這次在很多廠商的 X670 主機板上都有這樣的情形。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

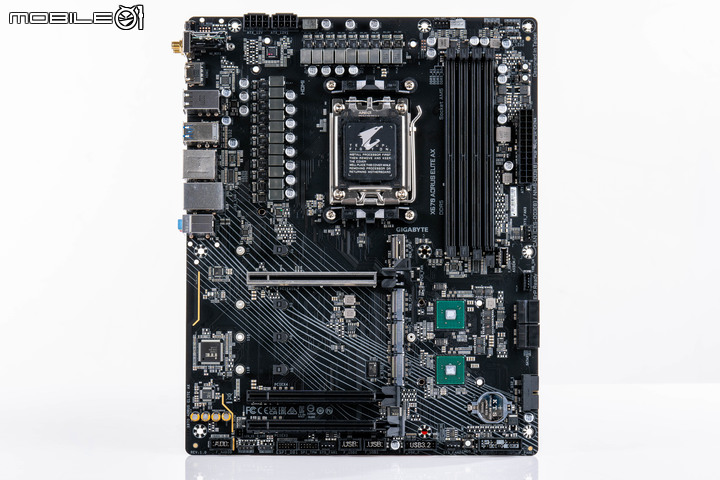

整張技嘉 X670 AORUS ELITE AX 主機板將散熱片全部移除後的配置。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

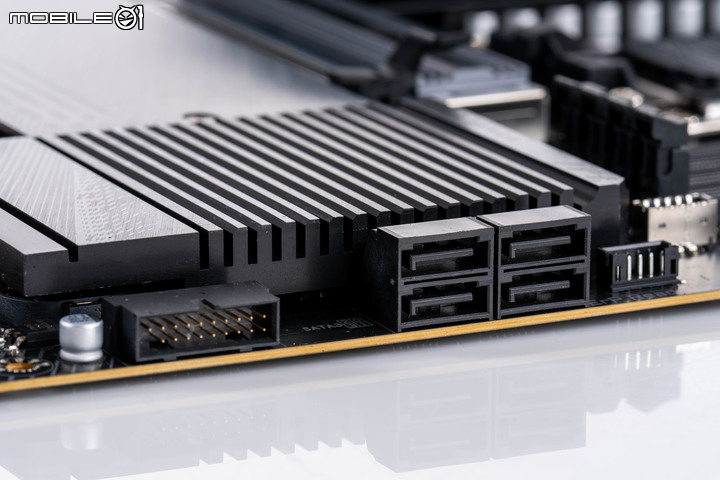

主機板晶片組散熱片旁的連接埠配置,提供了一組 Thunderbolt 4 擴充卡的連接插槽、四組 SATA 介面連接埠、一組 USB 3.2 Gen1 前面板連接埠。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

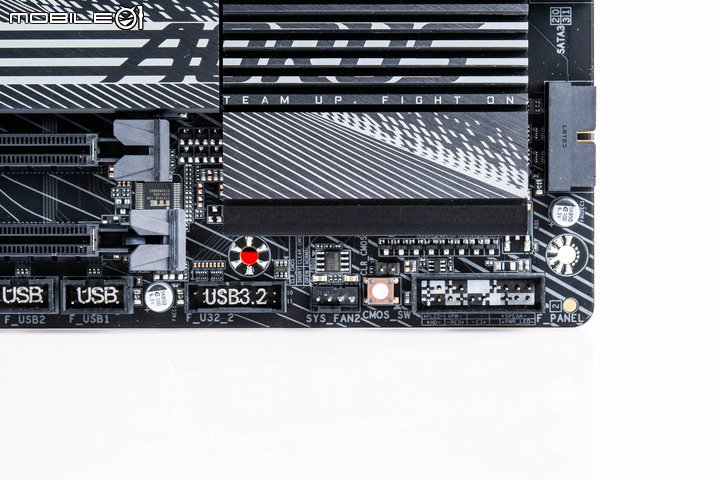

技嘉 X670 AORUS ELITE AX 主機板右下角落的配置,具備機殼前面板按鍵連接插座、一組風扇 4 Pin 電源插座、一組 USB 3.2 Gen1 前面板連接埠、兩組 USB 2.0 前面板連接埠。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
在中央底部部分,除了兩組 USB 2.0 前面板連接埠外,也提供了一組 4 Pin 機殼風扇電源插座、TPM 模組插座、RGB 燈效針腳、定址 RGB 燈效針腳。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
主機板左下角的音效區塊,具備了阻隔設計來降低訊號干擾。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
音效晶片採用瑞昱的 ALC897,搭配下方的 nichicon 電容,具備 7.1 聲道虛擬環繞音效功能。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

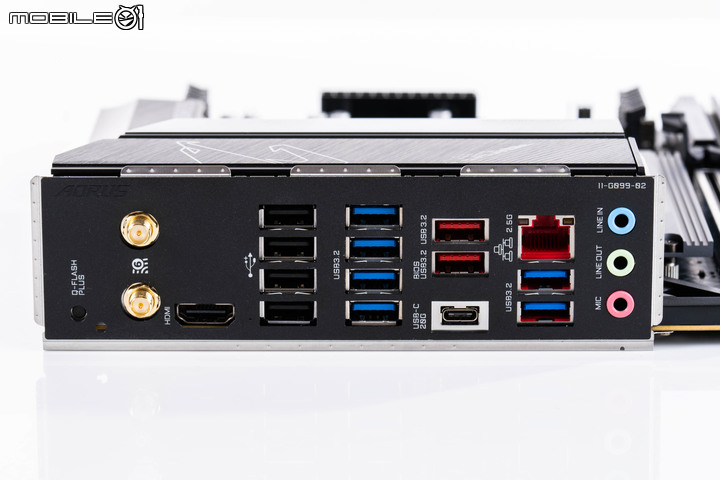

在後方 IO 面板的部分,技嘉 X670 AORUS ELITE AX 主機板在最左側提供了 Q-FLASH PLUS 功能按鍵,可以讓使用者在未安裝處理器的狀態下先行升級主機板 BIOS。連接埠的部分則是具備 WiFi 6E 無線網路天線、HDMI 2.0 連接埠、四組 USB 2.0 連接埠、六組 USB 3.2 Gen 1 連接埠(藍色端子)、兩組 USB 3.2 Gen 2 Type-A 連接埠(紅色端子)、一組 USB 3.2 Gen 2x2 Type-C 連接埠、一組 2.5 GbE 有線網路連接埠、三組 3.5mm 音源孔。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

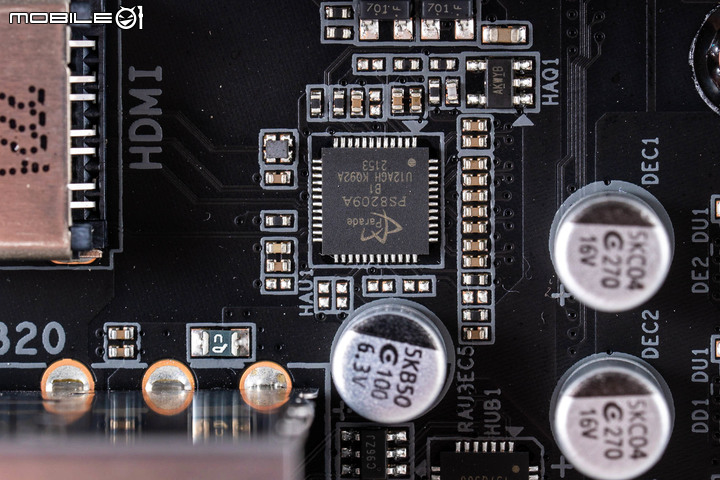

HDMI 2.0 連接埠的訊號中繼由譜瑞的 PS820A 提供。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

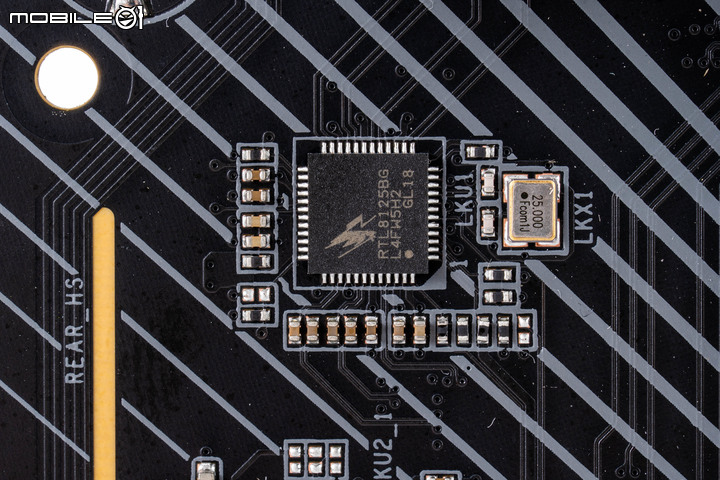

2.5 GbE 有線網路則是由瑞昱 RTL8125BG 負責。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
內建無線網路的部分則是採用聯發科的 MT7922A22M M.2 無線網卡,提供 WiFi 6E 無線網路以及藍牙 5.2 的連線能力。

技嘉 X670 AORUS ELITE AX 主機板 BIOS 與軟體功能

接著就將技嘉 X670 AORUS ELITE AX 主機板安裝到測試平台上進入 BIOS 以及看一下軟體的相關功能。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

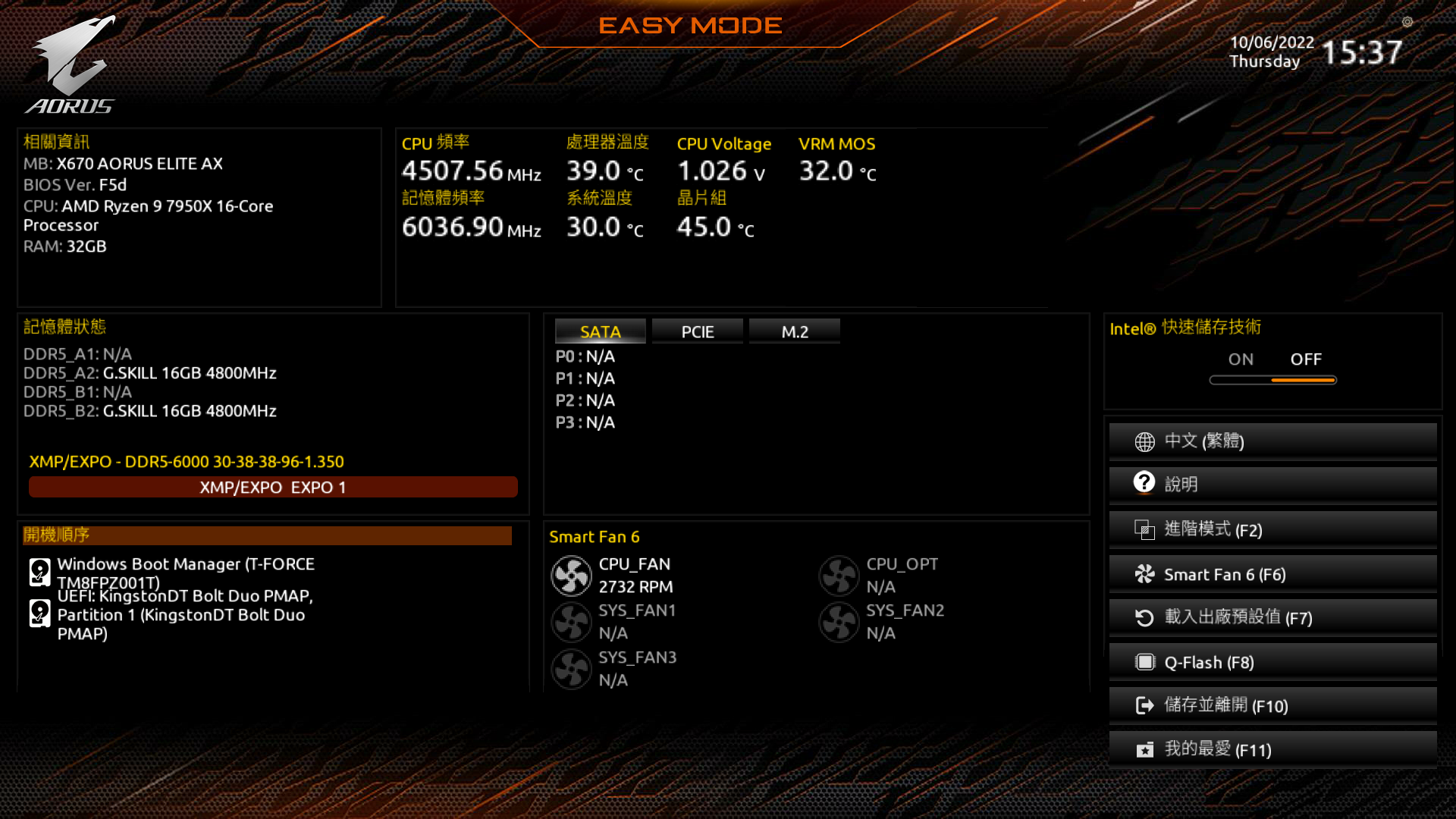

技嘉 X670 AORUS ELITE AX 主機板的 BIOS,陳拔在測試時已經先升級為新的 F5d,預設為較為簡潔的 EASY MODE 簡易模式,可以在這邊直接針對記憶體套用 EXPO 超頻設定檔、指定開機磁碟順序、查看周邊連接以及風扇運作狀態。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
而在進入進階模式後就能做更為細緻的調整設定。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

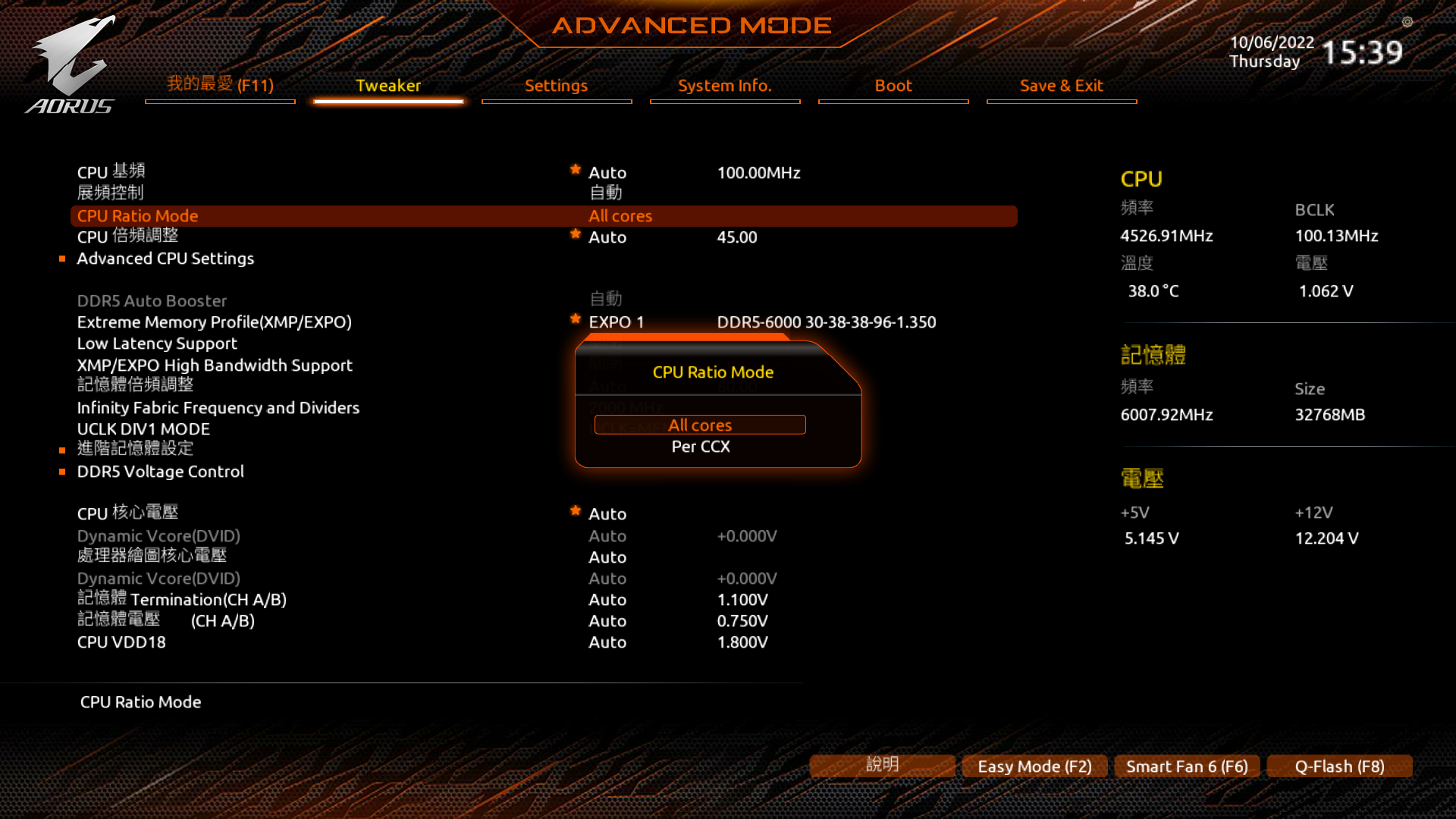

像是處理器的倍頻設定模式。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
指定記憶體超頻設定檔。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

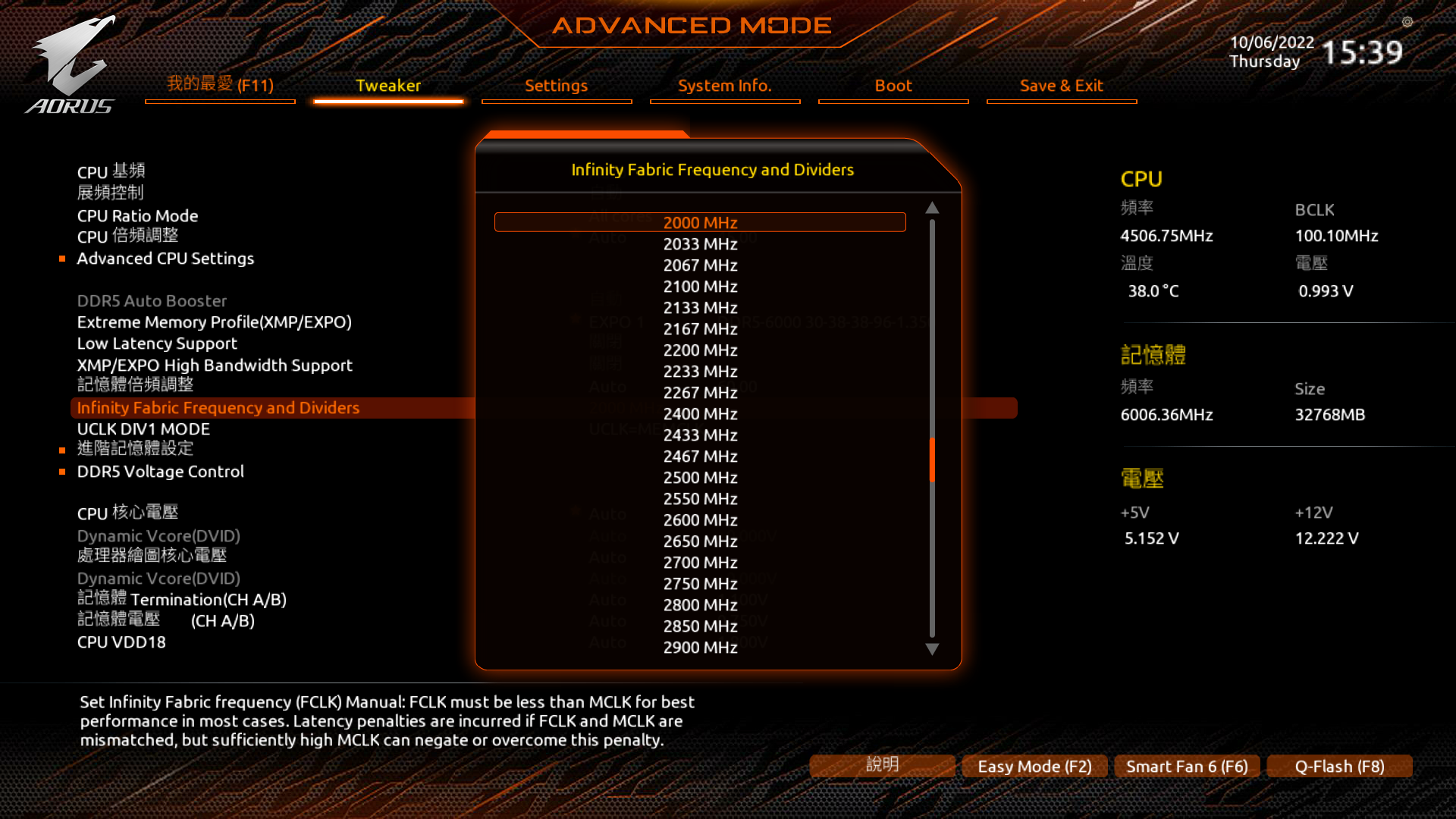

手動調整 Infinity Fabric 頻率。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
處理器核心電壓部分也能進行調整。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
主機板平台相關設定。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
技嘉 X670 AORUS ELITE AX 主機板各項手動超頻設定,包括處理器頻率、電壓、核心啟動數目設定、DDR 記憶體時序、匯流排、控制器設定。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
PBO 超頻設定。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

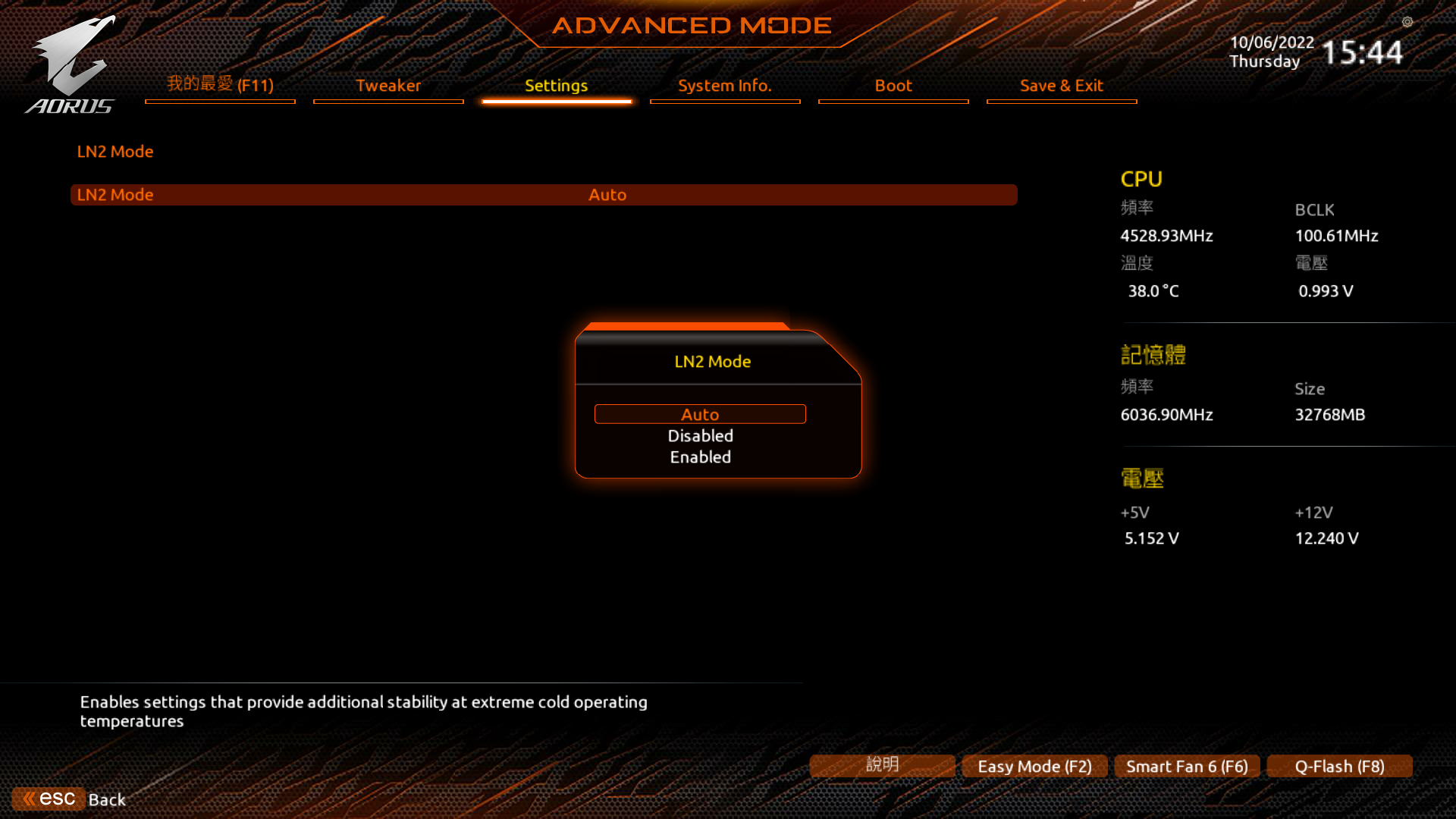

LN2 模式設定。

至於在功能部分,技嘉 X670 AORUS ELITE AX 主機板則是可以透過 Gigabyte Control Center 提供包括驅動程式更新、主機板燈效控制、風扇調整、效能模式調整等設定。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
Gigabyte Control Center 啟動後會自動搜尋更新的驅動程式與軟體進行安裝。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

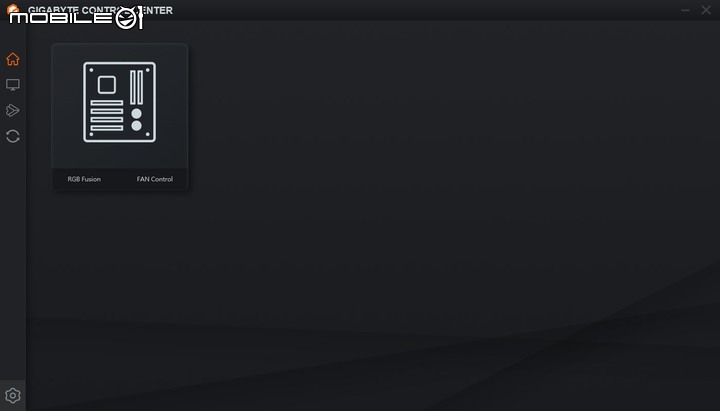

安裝完成後會出現 Gigabyte Control Center 所連接的技嘉產品(只有主機板....)。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

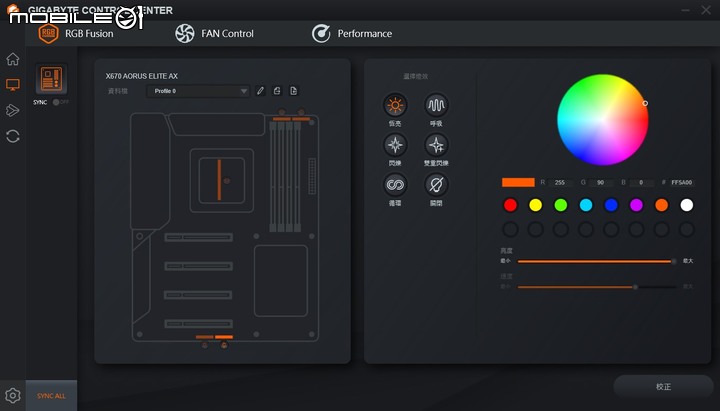

提供包括 RGB Fusion 主機板燈效控制、風扇控制以及效能模式調整,此為 RGB Fusion 燈效控制的頁面,可以依照燈效裝置連接的針腳,進行燈效變換的設定,Gigabyte Control Center 內建了六種燈效模式,並且可以讓使用者調整顏色、亮度以及變換的速度。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

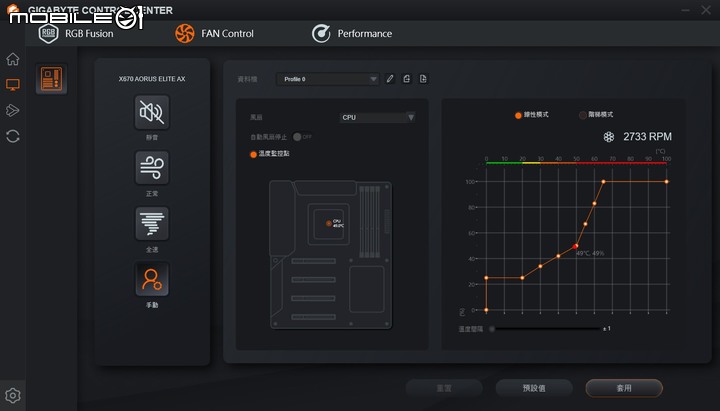

Gigabyte Control Center 的風扇控制頁面,提供四種運作模式以及運作曲線的自訂調整。

接著就來看技嘉 X670 AORUS ELITE AX 主機板在測試平台上的運作效能,以下是這次使用的測試平台相關參數:

處理器:AMD Ryzen 9 7950X
記憶體:G.Skill Trident Z5 Neo DDR5-6000 CL30 16G X2
系統 SSD:Samsung 980 Pro SSD 1TB
電源供應器:海韻 PRIME TX1000
處理器散熱:CORSAIR H170i ELITE CAPELLIX 處理器 420 AIO 水冷散熱器(改 LCD 顯示幕)
作業系統:Windows 11 Pro 21H2 版(電源部分採用『平衡』設定,並且關閉記憶體隔離保護功能)

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
這次的測試平台組成。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

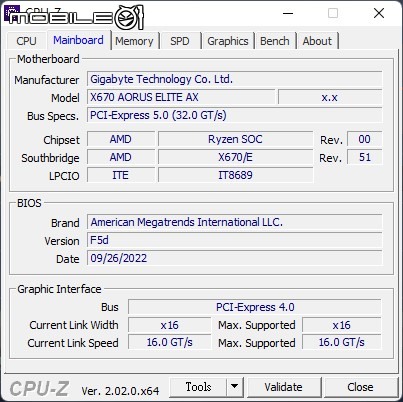

技嘉 X670 AORUS ELITE AX 主機板在 CPU-Z 軟體裡顯示的資訊。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
搭配 AMD Ryzen 9 7950X 處理器的顯示資訊。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

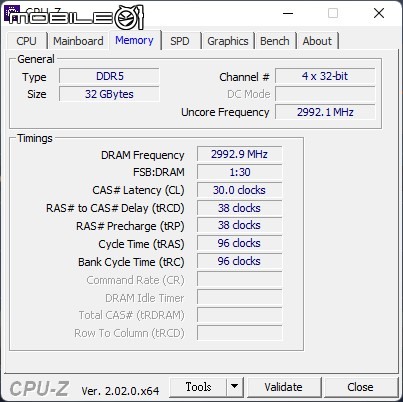

記憶體部分一樣套用 EXPO 超頻設定檔,設定在 DDR5-6000 CL30。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

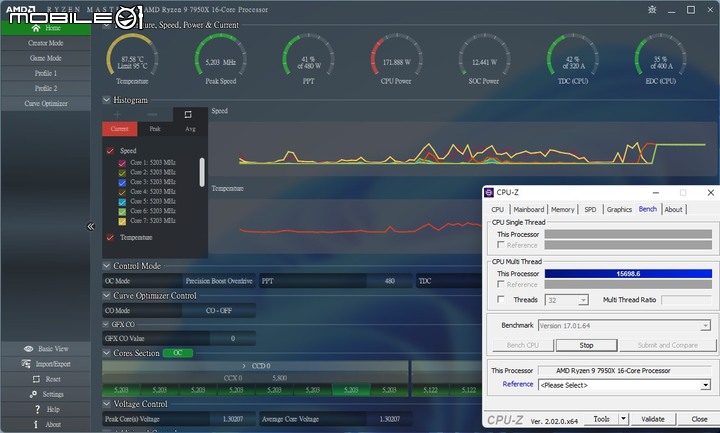

在開啟 PBO 超頻設定的狀態下,以 CPU-Z 進行全核心的壓力測試,處理器溫度為 87.58℃,離 95℃ 的溫度牆還有一段距離,處理器的功耗為 171.8 W 左右,CCD0 的核心時脈為 5.203 GHz、CCD1 的核心時脈為 5.122 GHz,以同樣一顆處理器的表現來說,技嘉 X670 AORUS ELITE AX 主機板可以推升的時脈比起 ROG CROSSHAIR Z690 Hero 要多一些。

CineBench R23 過程
技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
CineBench R23 結果
技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!


另外利用 CineBench R23 進行快速的核心效能測試,在多核心的測試項目部分,技嘉 X670 AORUS ELITE AX 主機板搭配 Ryzen 9 7950X 處理器的溫度仍然會上到 90 ℃ 以上,功耗則是來到 184W。至於在跑分結果部分,單核心為 2042 pts,多核心為 38050 pts,算是在合理的效能區間。

至於在記憶體與快取效能部分,陳拔利用的 AIDA64 軟體仍然對這次的 AMD 平台並未提供完全支援,所以測試出來的數據就僅提供給大家參考:

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

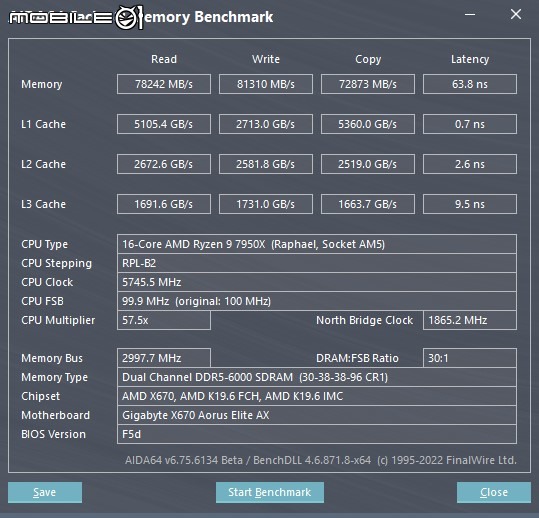

芝奇 G.Skill Trident Z5 Neo DDR5-6000 CL30 記憶體模組搭配技嘉 X670 AORUS ELITE AX 主機板與 Ryzen 9 7950X 處理器的效能測試結果,延遲在 63.8 ns 算是有達到 AMD 官方提供的標準。

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

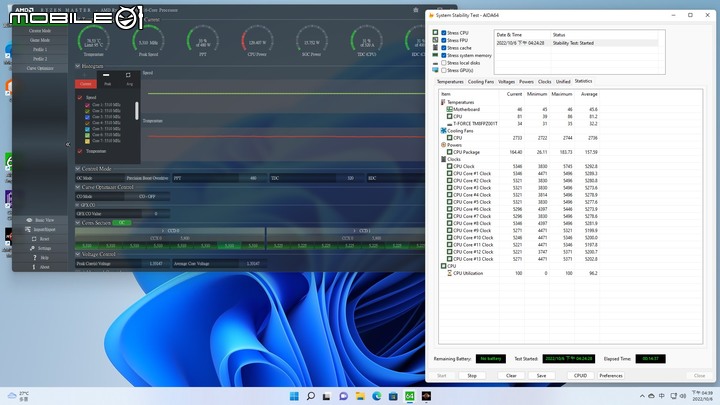

而在 AIDA64 軟體中以系統穩定度項目對 CPU 與 FPU 進行多核心的壓力測試,處理器的單核心最高時脈可以來到 5.5 GHz 左右的水準。

至於在主機板的實際散熱表現上,陳拔也以紅外線測溫儀拍攝 技嘉 X670 AORUS ELITE AX 主機板在進行處理器壓力測試下的溫度表現,以下是測試的結果:

主機板整體
技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
主機板晶片組散熱片
技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
M2_1 SSD 插槽散熱片
技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
處理器周邊
技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
處理器 VRM 散熱片
技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
處理器周邊
技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
記憶體
技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!

就表面溫度來看,技嘉 X670 AORUS ELITE AX 主機板大致都可以維持在 50℃ 以內的表面溫度,就散熱設計來說算是相當不錯的表現,可以讓主機板維持在相對低溫的穩定運作環境。

技嘉 X670 AORUS ELITE AX 主機板開箱心得總結

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
技嘉 X670 AORUS ELITE AX 主機板。

以一張 X670 晶片組入門的主機板設定來看,技嘉 X670 AORUS ELITE AX 主機板的確以實用的配置取向提供了另外一個選擇。雖然沒有華麗的主機板燈效或是大面積裝甲設定,但不管在周邊連接性或是散熱表現上,技嘉 X670 AORUS ELITE AX 主機板都提供了相當實在的配置,像是不用額外擴充卡就提供四組 M.2 SSD 插槽,對於消費者來說就是相當好用的設計。(尤其 SSD 價格一直下跌)

技嘉 X670 AORUS ELITE AX 主機板開箱實測 以實用設定獲取裝機 CP 值!
技嘉 X670 AORUS ELITE AX 主機板。

不過畢竟產品是有成本的,技嘉 X670 AORUS ELITE AX 主機板雖然在主要設定上提供了相當豐富的表現,但也在一些周邊規格當中做出取捨,像是缺少了 Thunderbolt 4/USB-4 連接規格、音效晶片也採用較平價的型號、僅提供單一 2.5 GbE 有線網路配置,都呈現了技嘉 X670 AORUS ELITE AX 主機板屬於面向更多主流消費者的設定,至於消費者買不買單,就要看這部分的訴求是否有打中消費者的心了。
