B660 Steel Legend 算是目前 600 系列入門晶片組中比較少有的 DDR4 ATX 主機板
保固方面也終於跟其他大廠一樣改成 5 年保
不過 wifi 方面就跟其他家高階板不太一樣，留下 m.2 插槽讓使用者自行擴充
對於不需要 wifi 功能的人來說可以將預算分配到其他零組件
外盒正面一覽
背面有比較詳細的規格、插槽配置跟特色說明
像是 Intel 12 代加入的 PCIe gen5 支援、有線網路採用 2.5G 網卡
前置 Type-C 支援 20G 等等

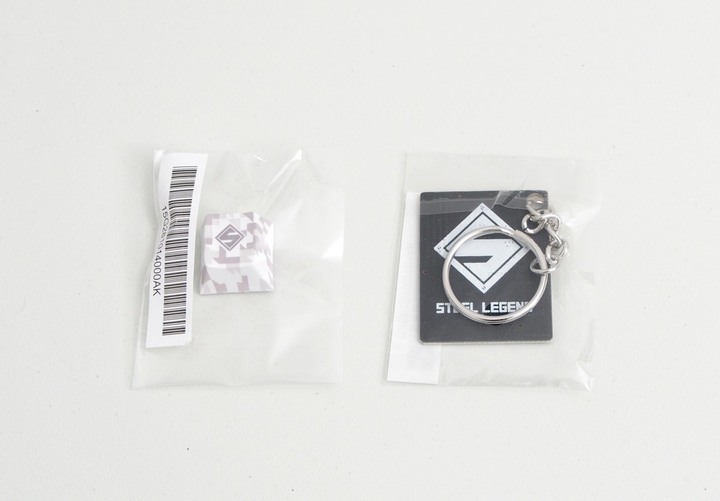

內容物包含 SATA 線材、M.2 螺絲、I/O 擋板、魔鬼氈束線帶、主機板吊飾、光碟跟說明書
比較特別的是多了一個 5 面熱昇華的十字軸鍵帽
主機板正面一覽，配色方面還是按 Steel Legend 系列的傳統
銀白色的散熱片搭配黑白灰三色數位迷彩的 PCB 塗裝
在核心供電方面，B660 Steel Legend 採用 9 相的數位供電
Power Stage 為 Vishay SiC654
每組可支援 50A，再搭配 Nichicon 12k 黑色電容等用料
EPS 12V 採用單組 8 pin 供電，PWM 控制器方案選用 Richtek RT3628AE
CPU 風扇插槽配置在主機板右上角，除了常見的 CPU 1 2 配置之外
還有多一組機殼風扇/幫浦用的 4pin PWM 插槽，使用雙風扇時可以不透過 y cable 分接
值得一提的是這邊已經捨棄 4pin RGB 針腳，改成提供兩組 3pin ARGB 針腳
如果你有 RGB 設備要沿用的話，就要從主機板下方延長出去或是另外使用控制器
四組記憶體插槽採用單邊扣設計，主機板印刷標有建議第一組使用的雙通道配置
並且在 PCB 邊緣保留 Steel Legend logo 與字樣的透光板層
至於機殼面板支援能力
B660 Steel Legend 提供 USB 3.2 Gen1 19pin 及 USB 3.2 Gen2x2 Type-E 各一組
對於目前越來越常見的 USB 3.2 Type-A 混 Type-C 機殼來說可以有比較好的相容性
旁邊可以看到 Genesysy GL9904 redriver 跟負責 Type-C 邏輯控制的 Realtek 5452E
在傳統儲存裝置部分，B660 Steel Legend 算是 B660 比較少有的 6 SATA 主機板
設計採用平排的 90 度端子加上 2 組直插黑色端子
額外的兩組 SATA 由 ASMedia ASM1061 提供

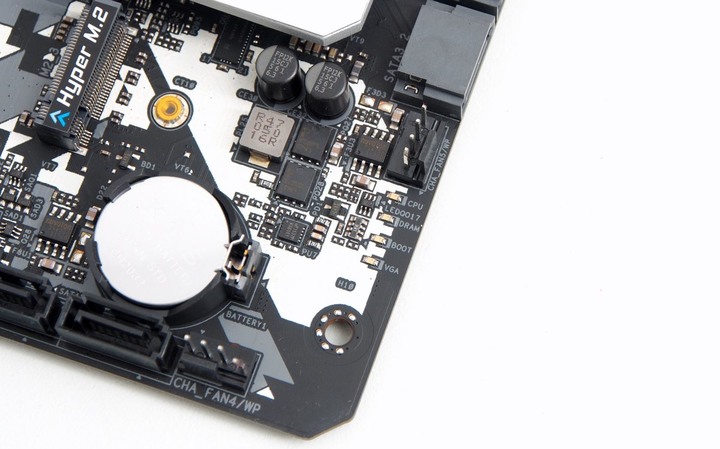

SATA 插槽旁邊留有除錯用的狀態指示燈，如果卡開機可以比較快釐清問題
主機板最上方的 M.2 提供一組帶導熱貼的鋁質散熱片
高速裝置方面，B660 Steel Legend 提供了 3 組 M.2 插槽
第一組支援 type 2260/2280 長度的 PCIe gen4 x4 模組
第二組支援 type 2260/2280 長度的 PCIe gen3 x2 或是 SATA 模組
第三組支援 type 2260/2280/22110 長度的 PCIe gen4 x4 模組

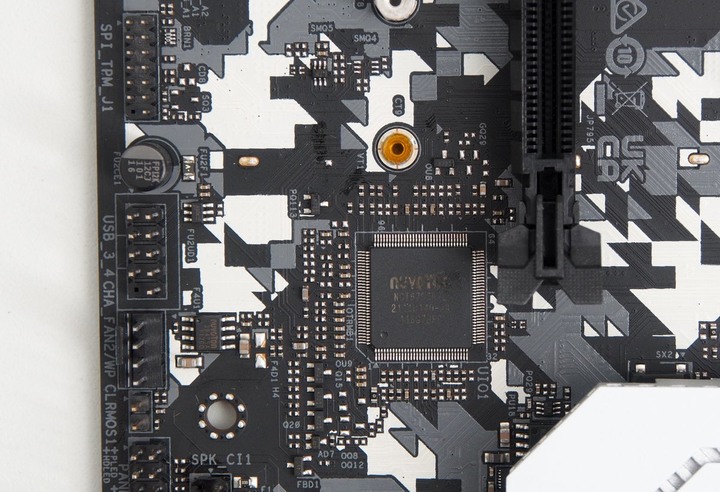

環境監控由 Nuvoton NCT6796D-E 負責
Polychrome RGB 燈效則是透過 Nuvoton NUC121ZC2 這顆 ARM MCU 處理
主機板左下角有另外一組 3pin ARGB 跟 4pin RGB 插槽可用
音效方面選用 Realtek ALC897 搭配 4 顆 Nichicon Fine Gold 音效電容
並對 PCB 進行切割處理，隔離雜訊
有線網路採用 Realtek Dragon RTL8125BG 這個 2.5G 方案
支援 WOL 網路喚醒並可搭配軟體設定封包優先權
背板 Type-C 邏輯控制則是由 ASMedia ASM1543 實現
額外的兩組 USB 3.2 Gen1 Type-A 透過 ASMedia ASM1074 hub 轉出
主機板翻過來看一下
可以看到靠近 Steel Legend 透光板層跟下方邊緣位置各有一排 RGB LED
背板 I/O 提供 1 組 PS/2 鍵盤滑鼠插槽
2 組 USB 2.0、4 組 USB 3.2 Gen1 Type-A、1 組 USB 3.2 Gen2 Type-C
顯示輸出部分則提供 HDMI 2.0 及 DisplayPort 1.4 各一
音訊端子鍍金處理並提供 toslink 光纖輸出功能
BIOS Flashback 功能按鍵則是放在 Type-C 插槽的旁邊
======================================
測試平台：
CPU：Intel Core i5-12400
MB：ASRock B660 Steel Legend
RAM：Kingston HyperX Predator RGB DDR4-3200 8G x 2
VGA：AMD Radeon RX580 4G
HDD：OCZ RD400 256G
PSU：FSP Hydro G Pro 750W
OS：Windows 11 Pro
======================================

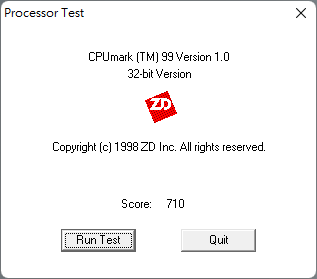

CPUmark99，總分 710

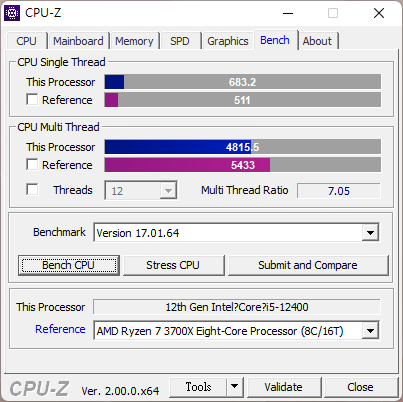

CPU-Z 內建 Benchmark，單核 683.2 ，多核 4815.5

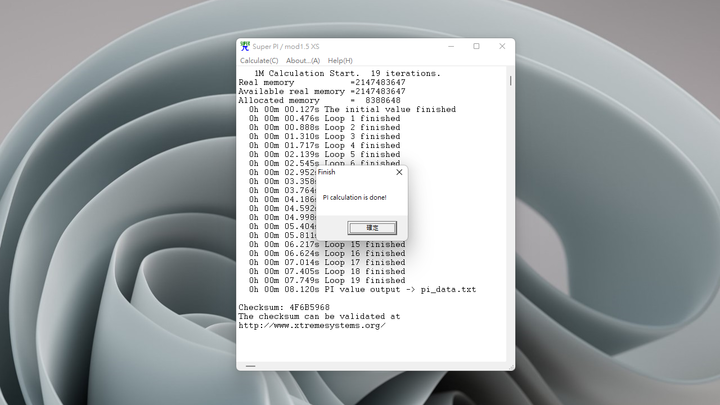

Super PI 1M，8.120 秒
Super PI 32M，6 分 49.671 秒
Cinebench R20，單核 666 cb，多核 4760 cb
Cinebench R23，單核 1729 pts，多核 12448 pts
7-Zip 效能測試，壓縮 64.216 GIPS，解壓縮 65.692 GIPS，整體評等 64.954 GIPS
WinRAR 基準測試，20730 KB/s
PCMark 10，總分 5832，基礎測試 11748，生產力 11412，數位內容創作 8990
雖然說 Intel 在 12 代 CPU 已經有不少性能提升
ASRock 這次在 BIOS 裡面一樣有 BFB 的功能選項
以 CPU-Z 的內建測試來看，多核提升幅度約 3%
這部分應該跟之前類似，對於 i7 以上的處理器效果才會比較明顯
從功能配置上其實可以感覺的到 B660 Steel Legend 屬於盡可能把擴充能力提供出來的類型
雙組 PCIe gen4 x4 M.2 加上 6 組 SATA 對於有不少舊設備升級包袱的人相對友善
有線網路方面使用 2.5G 方案也是為區網速度提升留下一點空間
整體上來看能做的都盡量做了，保固也拉高到 5 年，解決搭配時的心魔問題
真要說比較可惜的大概有兩個地方
一個是第三組 M.2 受制於通道分配問題，只支援 PCIe gen3 x2
另一個則是後側 I/O 擋板並沒有採用整合式的設計，對於自己組裝的人來說稍嫌麻煩一點
只能期待之後會有比較統一的設計出現
