搭 Intel 10 代處理器哪張好?四款 Z490 主機板開箱搶先看

在 Intel 公布第 10 代桌上型處理器與 Z490 晶片組的資訊後,主機板廠商也很快的推出對應的主機板款式,而在正式處理器規格、效能資訊解禁前,我們先收到了廠商先提供的 4 款首波上市主機板,分別是華碩 ASUS ROG MAXIMUS XII EXTREME、微星 MSI MEG Z490 ACE、技嘉 Gigabyte Z490 AORUS MASTER、華擎 ASRock Z490 Taichi,在收到處理器進行實測前,先來開箱這四款主機版,看看 Z490 世代主機板的特色。

首波開箱的四張主機板。


以下列出四張主機板的快轉連結,若有想看哪一款的就直接點吧。

華碩 ASUS ROG MAXIMUS XII EXTREME

微星 MSI MEG Z490 ACE

技嘉 Gigabyte Z490 AORUS MASTER

華擎 ASRock Z490 Taichi

華碩 ASUS ROG MAXIMUS XII EXTREME


盒裝與內容物




華碩這次首波送測的是 ROG MAXIMUS XII EXTREME,除了 PRIME 系列外應該是目前華碩在 Intel Z 系列晶片組產品內,最高階的主機板款式,盒裝正面設計承襲了華碩 ROG 系列的紅黑色系。



下方標示這張主機板支援的規格,包括 Intel Z490 晶片組、Intel 10 代處理器、Optane 記憶體、NVIDIA SLI、AMD CROSSFIRE 雙顯卡、華碩自家的 AURA SYNC 同步燈效以及 GameFirst 網路最佳化功能。



盒裝背面則是列出 ROG MAXIMUS XII EXTREME 的功能特色,包括強力供電設計、2 吋 OLED 燈效螢幕、大型鋁製散熱片、雙 GbE 有線網卡等。另外還有通電之後的主機板燈效模擬圖,以及環繞周邊的規格表。

功能特色
規格文字


打開盒裝為 ROG 系列主機板一貫的透明蓋板,下方為 ROG MAXIMUS XII EXTREME 主機板。



主機板下方為配件分類盒,分類裝著不同品項配件,不過因為ROG MAXIMUS XII EXTREME 隨附配件太多了,所以分開介紹。



線材部分包括 8 條 SATA 6 Gbps 連接線、3 條溫度感應線、1 條 RGB LED 燈效延長線、1 條定址 LED 燈效延長線、2 條 DisplayPort 轉 Mini DisplayPort 連接線、1條 Thunderblot 延伸線、1條風扇擴充卡 Node 連接線、1 條風扇擴充卡電源線、1 條 USB 2.0 連接線。



擴充卡部分則是包括 1 張 ROG DIMM.2 擴充卡、1 張THUNDERBLOTEX 3-TR 擴充卡、1 張風扇擴充卡。



隨附一組 2x2 的無線網路天線、40mm 的輔助風扇、風扇固定架與螺絲。



華碩在 ROG MAXIMUS XII EXTREME 配件裡提供了一組組裝工具,另外還有主機板的使用說明書、THUNDERBLOTEX 3-TR 擴充卡的使用說明書、風扇擴充卡的安裝說明以及 ROG 貼紙。

附屬工具組
說明書與貼紙


ROG MAXIMUS XII EXTREME 主機板本體



ROG MAXIMUS XII EXTREME 採用較大的 E-ATX 規格,跟前一代相比,更大型的供電散熱設計以及大面積覆蓋的鋁質散熱板是最大特色。



ROG MAXIMUS XII EXTREME 主機板上半部,包括後方 IO 輸出入區塊、供電散熱模組、CPU 插槽、 DDR4 記憶體插槽以及 DIMM.2 插槽。



ROG MAXIMUS XII EXTREME 主機板下半部,包括 2 組 NVMe M.2 插槽、2 組 PCIe 3.0 X16 插槽、1 組 PCIe 3.0 X1 插槽、8 組 SATA6 Gbps 連接埠、其他針腳、連接埠等。



ROG MAXIMUS XII EXTREME 主機板背面,在 CPU 插槽背面以金屬強化外,也有大型金屬背板提供主機板額外的支撐性與散熱性能。



接下來一區區來看 ROG MAXIMUS XII EXTREME 的細部設計。

ROG MAXIMUS XII EXTREME 供電模組與散熱設計




ROG MAXIMUS XII EXTREME 供電部分採用 16 Power Stages 供電設計(8 相 VRM X2),透過 Infineon TDA21490 提供每個 Stage 最大 90 A 的供電,省去倍頻設計直接以 PMM 控制器進行供電控制。這個設計先前已運用在 ROG Zenith II Extreme Alpha (AMD TRX40 平台)主機板,現在運用在 ROG MAXIMUS XII EXTREME 上,相信是應對 Intel 10代處理器更大的耗電量以及超頻空間所需。



移除散熱模組後的供電設計。

 Infineon TDA21490 Power Stage。


因應加大的供電設計,ROG MAXIMUS XII EXTREME 在散熱模組部分也加大辦理,採用三層設計的散熱鰭片加上熱導管配置。另外在 CPU 插槽下方也加入一個散熱模組,用熱導管與 PCIe 部分的大型散熱片連接。


 三層設計的供電散熱設計。


拆開供電散熱模組,可以看到底部均有導熱膠設計,另外與 IO 蓋板為一體成型的金屬材質設計。


 利用導熱管與下方散熱設計連接。


 CPU 的供電接頭採用雙 8 Pin 規格,並且加入金屬外框增加強度。


CPU 供電接頭旁的機殼風扇針腳與第三方水冷套件感應插座。


ROG MAXIMUS XII EXTREME 記憶體模組區塊




ROG MAXIMUS XII EXTREM 在記憶體模組部分提供 4 組 DIMM DDR4 記憶體插槽,最高支援 128GB容量以及 DDR4 4700+規格(超頻狀態)。


 記憶體模組旁則是 CPU 風扇/水冷幫浦針腳、AURA RGB LED 燈效針腳以及可定址 LED 燈效針腳。



 DDR4 DIMM.2 模組插槽。


DDR4 DIMM.2 模組插槽可以插上隨附的 DIMM.2 擴充卡,提供額外兩組 PCIe 3.0 X4 NVMe M.2 插槽,支援 M Key 型式的 SSD,長度支援到 2242/2260/2280/22110 規格,不過因為 DIMM.2 模組插槽與 PCIe X16 插槽共享頻寬,所以 BIOS 中預設是關閉狀態。


 DIMM.2 插槽旁的則是 4 組風扇/幫浦針腳、故障狀態指示燈、Q Code 指示燈。



 在 Q Code 燈號旁的還有 Slow mode 切換開關、RSVD 切換開關、 LN2 模式針腳、主機板電源開關按鍵、 FlexKey 按鍵、故障偵測量表接點。



 2 組 USB 3.2 Gen2 前面板接頭、1 組機殼風扇針腳、1 組 USB 3.2 Gen1 前面板接頭。


ROG MAXIMUS XII EXTREME 下方晶片組與內部端子區塊



ROG MAXIMUS XII EXTREME 這代在下方 PCIe 介面區域導入大型的散熱板設計,覆蓋Z490 晶片組、NVMe M.2. 插槽。

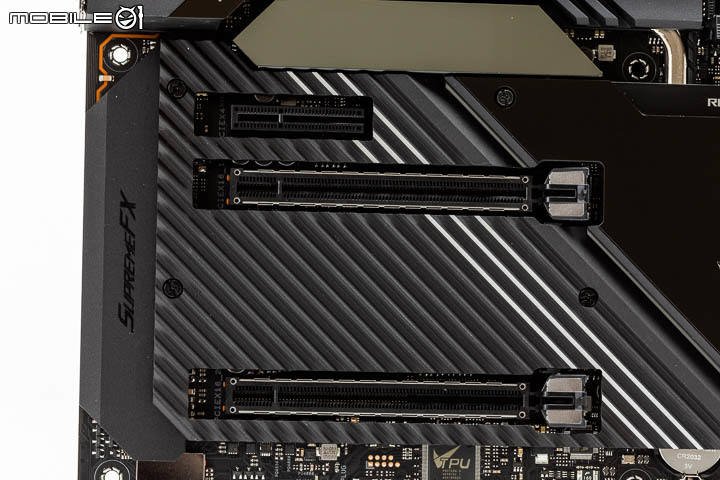

 在 PCIe 介面區域的鋁質散熱板在表面有波浪設計。




散熱片的上方具有一個 2 吋的OLED 顯示螢幕,除了開機會顯示 POST 訊息外,透過 Live Dash 軟體可以讓其顯示目前 CPU 的超頻狀態、自訂動畫、圖騰以及水冷區域資訊。


 開啟下方散熱蓋板,可以看到 1 組 PCIe X1 插槽、2 組 PCIe X16 插槽以及 2 組 NVMe M.2 插槽。



 2 組 NVMe M.2 插槽採並排設置,支援 2242、2260、2280 三個尺寸。



Z490 晶片上方的大型金屬飾版。

移除飾板後可以看到 LED 發光設計。


 移除飾板以及 LED 發光蓋板後,可以看到 ROG MAXIMUS XII EXTREME 是以大型的散熱塊提供 Z490 晶片組散熱用。


 移除散熱塊後可以看到 Z490 晶片。


晶片組旁設置了 8 組 SATA 6 Gbps 連接埠,另外在兩側各有一組 USB 3.2 Gen1 擴充針腳。

ROG MAXIMUS XII EXTREME 下方的連接埠針腳以及擴充面板針腳



 前面板 F Panel 針腳、機殼喇叭針腳以及 Reset Switch、BIOS 狀態 LED 指示燈。另外白色部分針腳則是提供給外接 AIO 水冷模組的水流偵測連接接點、進水、出水溫度的感應接點。


一整排的風扇/水冷幫浦控制針腳。



2 組 USB 2.0 接頭、以及連接擴充風扇控制卡的 Node 接頭。



 可定址 LED 燈效針腳、AURA RGB LED 燈效針腳以及在雙顯卡使用時提供額外供電的 EZ Plug 電源連接埠,最左側則是 Thunderblot 連接埠針腳。


ROG MAXIMUS XII EXTREME 後方 IO Port 與相關晶片


ROG MAXIMUS XII EXTREME 的後方 IO 端子佈局。



 IO 蓋板採用金屬製品,與供電散熱模組連接,提供更大面積的散熱效果,另外上方、下方的主機板型號字樣也具有 RGB LED 光效。


有線網路部分提供了雙 GbE 網路設計,分別由 Marvell AQtion AQC107 10 GbE 晶片以及 Intel I225-V 晶片負責。


 Marvell AQtion AQC 107 10 GbE 網路晶片。


無線網卡部分採用 Intel AX 201 網卡,支援 802.11a/b/g/n/ac/ax、2.4/5GHz 規格,並且提供藍牙 5.1 連線,提供雙天線連接。華碩也在 ROG MAXIMUS XII EXTREME 上導入第六代的 GameFirst AI 網路最佳化軟體。


 WiFi 使用 Intel AX201 網卡,支援 WiFi6 規格。


音效部分則是採用右方的 SupermeFX S1120 晶片作為後方 IO 面板音效輸出入處理,並且具備 2.1Vrms 放大效率的耳機擴大能力,前置音效面板部分則是以左邊的 ESS SABRE 9023P 負責。


 音效晶片與相關電容佈局。


ROG MAXIMUS XII EXTREME 擴充卡



 ROG MAXIMUS XII EXTREME 這次隨附 3 張擴充子卡,包括 1 張 ROG DIMM.2 擴充卡(右上)、1 張THUNDERBLOTEX 3-TR 擴充卡(左上)、1 張風扇擴充卡(中下)。



 隨附的 DIMM.2 擴充卡。


移除散熱蓋板後可看到 M.2 插槽,正反兩面都各有一組 NVMe M.2 插槽,支援 PCIe 3.0 規格的 M.key 模組,長度支援 2242/2260/2280/22110。蓋板上也都有導熱膠貼片,讓 NVMe SSD 的發熱可以傳遞至蓋板上散熱。


另外一面的 M.2 插槽位置較低,另外 ROG 敗家之眼的 LOGO 也在這一面。



 實際安裝 NVMe 2280 尺寸 SSD 的情況,搭配的是 Kingston 將推出的 KC2500,之後小編也會進行實測。


THUNDERBLOTEX 3-TR 擴充卡。

擋板上提供 2 組 Thunderblot 3(USB Type-C)連接埠、2 組 Mini DisplayPort 連接埠,其中左方第一組提供最大 100W 的電力輸出,可為其他裝置充電。

後方插座則是連接主機板上的 Thunderblot 插座以及 USB 2.0 插座,另外也可以接上 6 Pin PCIe 電源供電,讓 USB Type-C 連接埠提供最大 100W 的電力輸出。


風扇擴充卡提供最多 6 組風扇電力輸出,並且具有 3 組 RGB 燈效針腳。



MSI MEG Z490 ACE



MSI 微星這次送測的是僅次於 GODLIKE 的 ACE 等級主機板,搭載新的散熱設計、 16+1 相供電設計以及鏡像式電源管理等特色。

MEG Z490 ACE 盒裝正面。


MSI MEG Z490 ACE 盒裝與內容物



盒裝正面標註採用 Z490 晶片組、支援 10 代處理器以及 Optane 記憶體。


支援 MYSTIC LIGHT RGB 燈效。



MEG Z490 ACE 盒裝背面。


MEG Z490 ACE 的規格特色。



MEG Z490 ACE 規格表。


MEG Z490 ACE 盒裝內容


MSI MEG Z490 ACE 本體



MEG Z490 ACE 主機板正面。


MEG Z490 ACE 主機板正面上半部。


MEG Z490 ACE 主機板正面下半部。

MSI MEG Z490 ACE 供電模組與散熱


這次微星在 MEG Z490 ACE 上面採用 16+1 相的供電設計,使用 ISL 的倍向控制器進行電源控制,並且採用鈦金電感(Titanium Choke)III,每相提供的最大電流為 90A。


移除散熱模組後的供電設計特寫。


ISL 倍向控制器。


CPU 供電部分採用雙 8 Pin 輸入設計。


在 CPU 供電模組上方的 CPU 風扇與水冷幫浦風扇針腳。




MSI MEG Z490 ACE 記憶體區塊



MEG Z490 ACE 在記憶體插槽區塊的配置。


MEG Z490 ACE 提供四具 DDR4 記憶體插槽。


記憶體插槽上方的 CORSAIR 配件針腳、定址 RGB LED 針腳、系統風扇針腳。


記憶體插槽旁的 USB 3.2 Gen 2 插座、ATX 24 Pin 電源、簡易故障 LED 指示燈、故障電壓量測點、系統風扇針腳、EZ Debug LED 燈號。


主機板側邊提供的兩組 USB 外接插槽,左為 USB 3.2 Gen 1 規格、右為 USB 3.2 Gen 2(Type-C)規格。


MEG Z490 ACE 提供 6 組 SATA 6Gbps 連接埠。


SLOW START、低溫啟動、強制進入 BIOS 等故障排除開關針腳。


MSI MEG Z490 ACE 下方 PCIe 區塊



MEG Z490 ACE 下方 PCIe 區塊,具有 3 組 PCIe X16 形式插槽(分別以 x16、x8、x4 模式運作)、2 組 PCIe X1 插槽,另外可以看到覆蓋了三塊 M.2 Shield Frozr 散熱鎧甲。


拆除 M.2 Shield Frozr 散熱鎧甲之後,可以看到三組 NVMe M.2 插槽。


M.2 Shield Frozr 散熱鎧甲的背面均有導熱膠設計,可將 SSD 模組的發熱導至散熱片。


在 Z490 晶片組上方的散熱片設計,上面的 ACE 飾板具有燈效設計。


移除散熱片後就可看到 Z490 晶片。


MSI MEG Z490 ACE 下方連接針腳



MEG Z490 ACE 下方的 Front Panel 針腳、狀態顯示燈、RESET 按鍵、電源按鍵、EZ LED 控制開關。RESET 按鍵上方還有 TPM 模組連接針腳。


兩組 USB 2.0 連接插座,左方為 Thunderblot 擴充卡連接針腳。


3 組系統風扇供電插座、定址 RGB LED 針腳以及 RGB 燈效針腳。


MSI MEG Z490 ACE 後方 IO 配置與相關晶片



MEG Z490 ACE 後方 IO 配置。


IO 蓋板上除了 MSI 字樣外,並且具有 RGB 燈效設計。


無線網卡部分採用 Intel AX201NGW,支援 802.11a/b/g/n/ac/ax、2.4/5GHz 規格,並且提供藍牙 5.1 連線。

有線網路部分採用雙網卡設計,由 Realtek 8125B 提供 2.5Gbps 網路、Intel I219V 提供 1 Gbps 網路。


Realtek 8128B 網路晶片。


Intel I219V 網路晶片。

音效部分也是這次 MSI MEG Z490 ACE 相當重視的區塊,透過獨立音效區域來達到更乾淨的電流設計。另外在晶片部分則是採用 ESS 的 SABRE 9018Q2C Combo DAC 晶片(感謝網友指正),搭配 Realtek ALC1220 音效晶片以及日系電容來達到期望的音效效果。

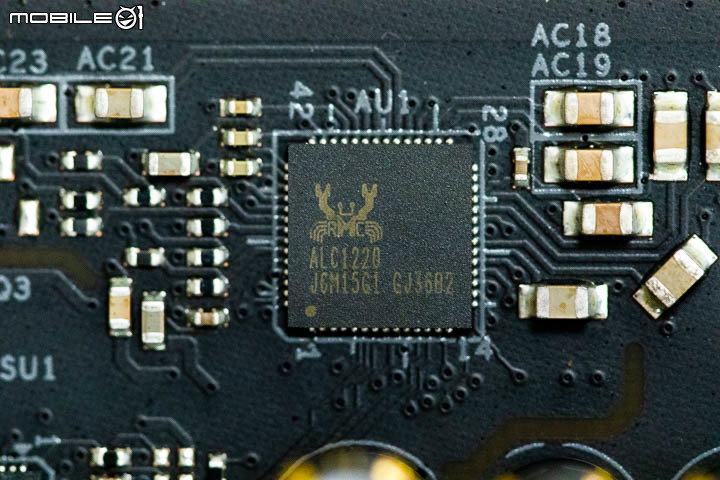

Realtek ALC1220 音效晶片。


ESS SABRE9018 DAC 轉換晶片。


以黃線區隔出來的音效處理區域。


技嘉 Gigabyte Z490 AORUS MASTER




盒裝與內容物


技嘉這次借測的是 Z490 AORUS MASTER,算是技嘉在每次 Intel 更新晶片組時,首先推出的主機板型號之一( 2018 年也是 Z390 AORUS MASTER 先行曝光),不過這代在外盒表現上,並沒有 Z390 AORUS MASTER 那麼花俏,僅有採用Z490 晶片組、支援 Intel 10 代處理器的 LOGO。


 外盒正面右下方的 Z490 晶片組與 10 代處理器支援圖示。


盒裝背面可以看到這次 Z490 AORUS MASTER 主打的特色規格,包括 14 相數位電源供電設計、VRM 熱導管散熱片、PCIe 4.0 硬體  設計、 2.5 GbE 有線網路、2x2. 802.11ax WiFi 天線設計等等。



Z490 AORUS MASTER 盒裝背面。




Z490 AORUS MASTER 的主要規格表,可以參考看一下。




Z490 AORUS MASTER 開箱後可以看到用靜電袋包裝的主機板,底下空間則是收納了隨附的配件。




Z490 AORUS MASTER 隨附配件有紙本說明書、AORUS貼紙、驅動軟體光碟片、多國語言安裝指南、SATA傳輸線 X4 、溫度感應線 X2、RGB LED 燈條延伸線、WiFi天線、機殼連接線導引器(G-Connector)、噪音感應線。


Z490 AOURS MASTER本體




Z490 AORUS MASTER 在尺寸上採用 ATX 規格,跟先前 Z390 AORUS MASTER 僅在 VRM 供電區域、 晶片組、M.2 插槽使用散熱片不同,Z490 AORUS MASTER 在正面覆蓋了大面積的金屬散熱片,提供更好的散熱效率。



Z490 AORUS MASTER 主機板上半部,包括後方 IO 輸出入區塊、供電散熱模組、CPU 插槽以及 DDR4 記憶體插槽。



Z490 AORUS MASTER 主機板下半部,包括 NVMe M.2 插槽 X3、PCIe 3.0 X16 插槽 X3、SATA 6Gbps 連接埠 X6、其他連接埠、控制針腳等。

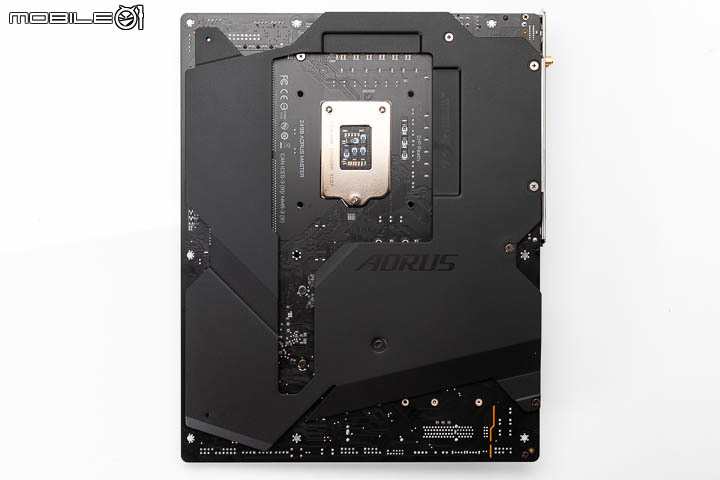

Z490 AORUS MASTER 主機板背面,雖然一樣導入了背板提升強度,減少板彎狀況。不過在這代 Z490 AORUS MASTER 改用 NanoCarbon 材質,表面也有導熱膠與供電散熱模組連接,協助主機板進行散熱。

Z490 AORUS MASTER CPU 供電模組與散熱設計



Z490 AORUS MASTER 主機板的供電設計,採用 14 相數位(透過 Doubler 的 7 相 X2 )設計,每向可供 90A 的電流。



供電模組一側與背面,則是設置了鉭聚合物電容陣列,在高溫下提供更穩定的電壓輸出,並且在 10 代處理器超頻時,能夠提供所需要的更多電力輸出。



在供電設計的上方,Z490 AORUS MASTER 跟先前一樣採用了大型熱導管的散熱設計,導管與散熱鰭片採直接接觸的設計加快散熱速度。另外金屬鰭片除了面積加大外,導入了更立體設計的 Fins-Array II 設計,提供更快有效率的散熱能力。


CPU 的供電接頭採用雙 8 Pin 接頭設計。

Z490 AORUS MASTER 記憶體模組區塊



在處理器旁則是 4 條 DDR4 記憶體插槽,Z490 AORUS MASTER 在這部分有加入金屬片加強插槽強度。



DDR 4 記憶體插槽的上方有可供使用者查誤的電壓量測接點。


 狀況提示燈號(DB PORT)、電源按鍵、以及兩組 RGB 燈效端子的針腳。




USB 3.2 前置端子兩組,左方為 USB 3.2 Gen 2、右方為 USB 3.2 Gen1,並且具有 TurboCharger 大瓦數充電功能。


Z490 AORUS MASTER 下方晶片組與內部端子區塊





Z490 AORUS MASTER 在 Z490 晶片的上方覆蓋了大面積的散熱板,正面並且有 AORUS 鷹神圖騰的LED 光條。


 拆開散熱板後可看到 Z490 晶片。



 在晶片組右側則是 2 組 Thunderblot 擴充卡的插槽。



 SATA 部分則是提供六組 SATA 6Gbps 插槽。



下方散熱板的另外一個區塊是 PCIe 與 NVMe M.2 插槽。

拆開散熱板後可看到 Z490 AORUS MASTER 提供三組 NVMe M.2 插槽,均為 Socket 3 M key 設計,長度最高支援到 22110 規格。而三組 PCIe 都採用 X16 規格,由上到下分別以 X16、X8、X4 模式運作。



不過技嘉在Z490 AORUS MASTER 的盒裝上面註明了在 PCIe 介面(PCIe、NVMe 插槽)採用 PCIe 4.0 硬體規格,除了增加傳輸訊號的穩定之外,之後是否會透過升級的方式讓 Z490 AORUS MASTER 支援 PCIe 4.0 規格,也有這個可能性。

Z490 AORUS MASTER 下方的連接埠針腳以及擴充面板針腳



 簡易故障 LED 顯示燈號、機殼 F Panel 連接埠,系統風扇/水冷系統幫浦針腳。


 RESET 開關、噪音偵測器針腳。



 LED 燈效針腳、BIOS Switch 開關與 BIOS 狀態指示燈。



 F_AUDIO 前置音效面板針腳。


Z490 AORUS MASTER 後方 IO Port 與相關晶片



Z490 AORUS MASTER 的後方 IO 面板佈局。



在 IO 蓋板上面有主機板型號字樣與 LED 光效。



無線網卡部分採用 Intel AX 201 網卡,支援 802.11a/b/g/n/ac/ax、2.4/5GHz 規格,並且提供藍牙 5.1 傳輸規格。



有線網路部分則是 Intel I225-V Gigabit 晶片,最高支援 2.5GbE 網路。



音效部分則是採用 Realtek ALC 1220 晶片作為前置面板的音效輸出。



旁邊搭配 Nichicon Find Gold 電容。


在後方 IO 面板的音效部分則是以 ESS 的 ES9118EQ 負責,一旁並搭配 WIMA 薄膜電容使用。


華擎 ASRock Z490 Taichi





華擎這次出借的是 Z490 Taichi,是華擎在 Intel Z系列晶片組主機板中,僅次於 Taichi Ultimate 等級的款式,在正面下方標示了支援 intel Optane SSD、Z490 晶片組、Intel 10 代處理器、POLYCHROME SYNC 同步燈效以及 HDMI 顯示介面。

盒裝與內容物




盒裝背面則是標註了 Z490 Taichi 的主要特色,包括 50A Dr.MOS、兩組 USB 3.2 Gen2 介面、WiFi6/802.11ax 無線網路支援、PCIe Gen4 支援、2.5 Gigabit LAN、14 相數位電源設計等等。

背面盒裝上的 IO 背板說明。


背面盒裝上的 Z490 Taichi 規格。


打開正面盒裝可以看見更多 Z490 Taichi 的特色,另外一側可以透過透明盒裝設計看到 Z490 Taichi 主機板本體正面。




Z490 Taichi 隨附配件有軟體安裝指南、快速安裝說明、ASRock 貼紙與束帶包(黑色信封)、SATA傳輸線 X4 、驅動軟體光碟片、星形起子、WiFi 天線、M.2 備用銅柱、M.2 備用星形螺絲、SLI 橋接卡。

Z490 Taichi 本體




Z490 Taichi 採用 ATX 規格,PCB 部分沿用高密度玻璃纖維材質設計,不過比 Z390 Taichi 在PCIe 部份多出大面積的散熱覆蓋設計。

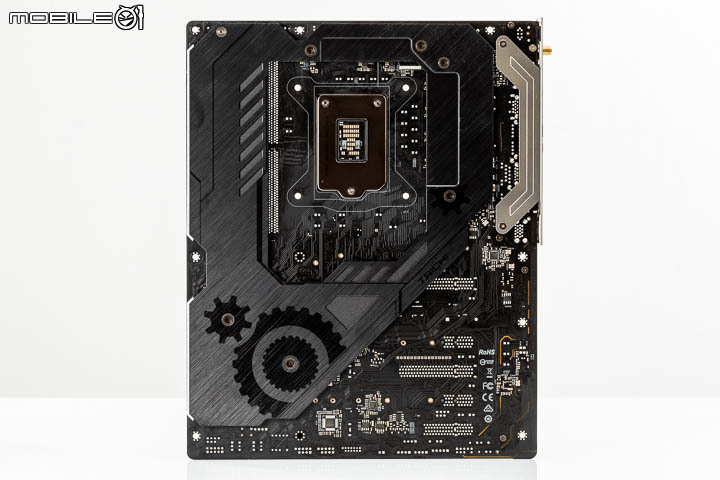

Z490 Taichi 主機板背面,除了在 CPU 安裝處具有金屬強化背板外,也有大面積的金屬背板提升強度,減少板彎狀況。另外在供電模組的對應位置表面,則是用導熱膠與金屬背板連接,協助主機板進行散熱。

Z490 Taichi 供電模組與散熱設計




Z490 Taichi 供電部分採用 14 相供電設計, 華擎這次在供電散熱模組部分導入鋁合金材質外,也加入風扇設計,在兩個方向引導氣流加速供電散熱,另外散熱鰭片的高度也比前一代要高出許多。周邊電容則是採用 Nichicon 12K Black製品增加供電穩定。

上方供電模組的兩組靜音風扇,一旁可看到導熱管設計。


IO 蓋板下方的另一組VRM 散熱風扇與散熱鰭片設計


CPU 的供電接頭採用雙 8 Pin 規格。


Z490 Taichi 記憶體模組區塊


Z490 Taichi 在記憶體模組部分提供 4 組 DIMM DDR4 記憶體插槽,左側有 CPU 風扇、水冷系統幫浦的安裝針腳以及可定址 LED 針腳,下方是 ATX 24pin 電源、USB 外接插座。


在 24Pin ATX 電源旁邊是 2 組 USB 3.2 Gen1 插槽以及 1 組 USB 3.2 Gen2 插槽,2 組 USB 3.2 Gen1 插槽的排列方向不同,方便使用者選擇安裝。


Z490 Taichi 下方晶片組與內部端子區塊


Z490 Taichi 在主機板下方覆蓋著大面積的金屬散熱板。


Z490 晶片組上的散熱板具有華擎 ASRock 的齒輪設計圖騰。


移除散熱片後可看到 Z490 晶片組上的導熱塊。


晶片組旁則是 8 組 SATA 6 Gbps 插槽。


PCIe 插槽部分提供 3 組 PCIe X16 規格以及 2 組 PCIe x1 規格。



 NVMe 插槽部分提供 4 組 M.2 插槽設計。


導熱板螺絲採用星形規格,華擎在包裝盒內有附一支星形起子以及備用螺絲給使用者。




最上方的 M.2_1 插槽(左)與 M.2_4 插槽(右)採用對向設計,安裝的時候選其中一個裝,左方的 M.2_1 插槽支援 PCIe Gen3 X4 規格,右方的 M.2_4 插槽除了支援 PCIe Gen3 X4 規格外,也支援 SATA 3 6Gbps 規格,並且在未來的更新裡,可能以升級方式提供 PCIe Gen 4 的支援。

Z490 Taichi 下方的連接埠針腳以及擴充面板針腳


前方面板連接針腳以及電源、Reset 按鍵、Debug 燈號,上方則是 CMOS 清除按鍵。


2組 USB 2.0 端子針腳、1 組 TPM 模組擴充針腳。



2 組機殼風扇/水冷幫浦供電針腳,外接 Thunderblot 擴充卡連接針腳以及前音效面板連接針腳。上方則是定址 RGB LED 燈效與 RGB LED 燈效針腳。


Z490 Taichi 後方 IO Port 與相關晶片


Z490 Taichi 的後方 IO 端子佈局。


在 IO 蓋板上具有 LED 光效,搭配華擎的齒輪圖騰。


無線網卡部分採用 Intel AX 200 網卡,支援 802.11a/b/g/n/ac/ax、2.4/5GHz 規格,並且支援藍牙 5.1 連線,提供雙天線連接。

有線網路部分提供了雙 2.5 GbE 網路,分別由 Realtek RTL8125BG 晶片以及 Intel I219-V 晶片負責,兩顆晶片都設計在主機板背面。


 Realtek RTL8125BG 晶片。


 Intel I219-V 晶片

音效部分則是採用 Realtek ALC 1220 晶片作為後方IO 面板上 7.1 聲道的音效輸出,並且搭配 Nichicon Fine Gold 電容。



在前置音效面板部分則是以 ESS 的 ES9218PQ 負責,一旁並搭配 WIMA 薄膜電容使用。



心得總評


可以看出這次在 Intel 十代處理器拉高 TDP 的影響下,各家主機板廠商都對供電與散熱設計下了重本,是否會連帶影響周邊的機殼以及散熱器設計,值得關注。至於在效能與功能表現部分,目前因為小編尚未收到 Intel 新款的處理器測試品,受到疫情影響這次來得比較晚,就連主機板也是這禮拜才收到的,詳細的功能與效能測試就請大家再等等喔。
