ROG STRIX X470-F GAMING u12s塔扇會擋到M.2裝的位置嗎?

a4960821
個人積分：69分
文章編號：76503462

69分

樓主

2020-02-15 12:27

ROG STRIX X470-F GAMING u12s塔扇會擋到M.2裝的位置嗎?

1.想買ROG STRIX X470-F GAMING 但我塔散用單塔12CM風扇貓頭鷹U12S 如果要SSD裝在M.2散熱片那個位置有方法裝嗎? 要拆塔扇嗎? (不想裝上去SSD要拿下來還要拆塔扇不知到塔扇卡到那個位置嗎)
2.我看到下面好像還有1個M.2位置不知到裝那邊會影響SSD速度嗎? 謝謝

2020-02-15 12:27 發佈

文章關鍵字 s塔扇 M.2 位置

a5263922

a5263922
個人積分：3429分
文章編號：76503706

3429分

2樓

2020-02-15 12:51

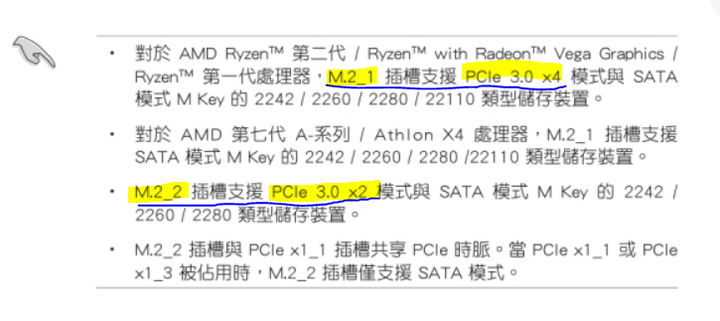

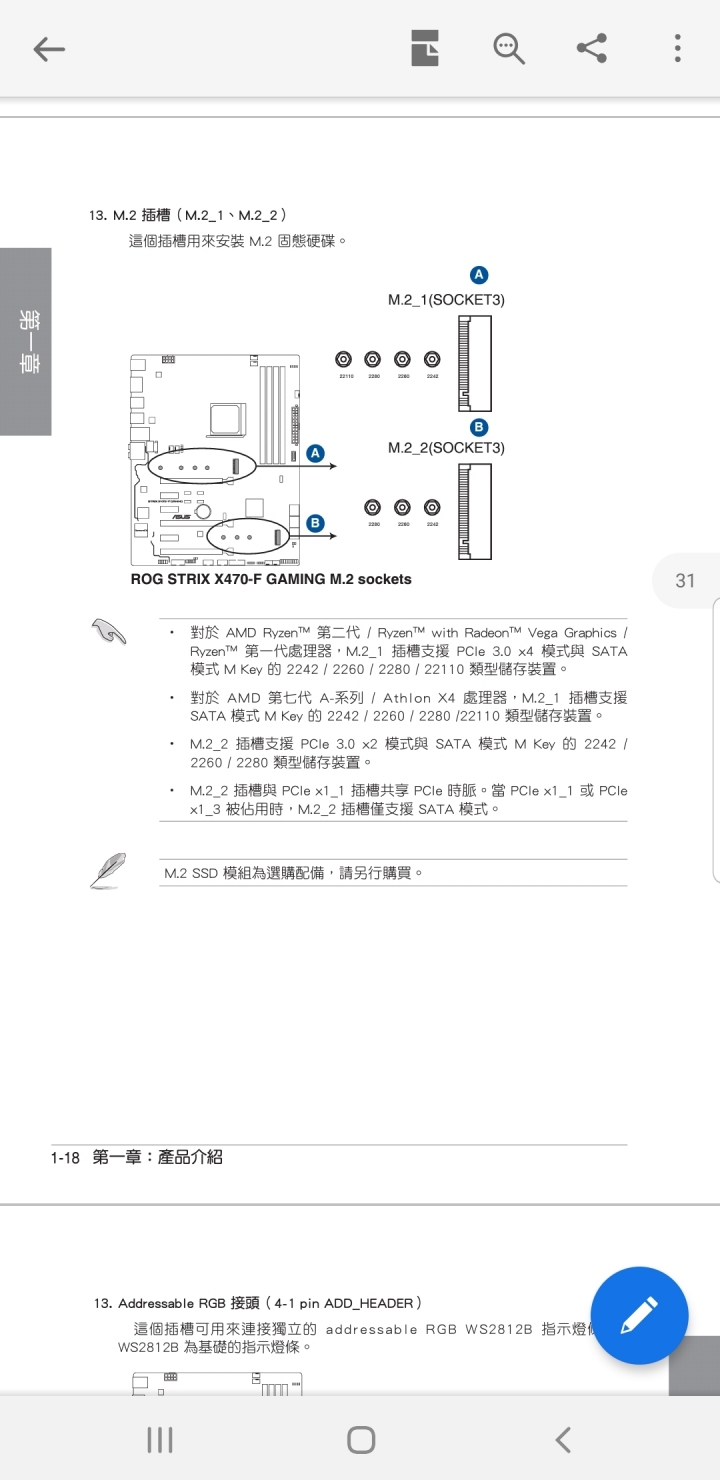

a4960821 wrote:
1.想買ROG ST...(恕刪)

a4960821

a4960821
個人積分：69分
文章編號：76507195

69分

樓主

2020-02-15 18:31

a5263922 wrote:
(恕刪)

有些看不懂有影響速度嗎?

1.想買ROG STRIX X470-F GAMING 但我塔散用單塔12CM風扇貓頭鷹U12S 如果要SSD裝在M.2散熱片那個位置有方法裝嗎? 要拆塔扇嗎? (不想裝上去SSD要拿下來還要拆塔扇不知道塔扇有無卡到M.2那個位置嗎?)
2.我看到下面好像還有1個M.2位置不知到裝那邊會影響SSD速度嗎? 謝謝

a5263922

a5263922
個人積分：3429分
文章編號：76507270

3429分

4樓

2020-02-15 18:39

沒影響，除非你pciex1有插網卡之類設備只能選m.2sata規格的……

a4960821 wrote:
有些看不懂有影響速...(恕刪)

fong0209

fong0209
個人積分：21分
文章編號：76507484

21分

5樓

2020-02-15 19:11

X470-F 裝虎徹2 不會影響M.2散熱片螺絲拆裝
貓頭鷹U12S 則是不清楚自行比對尺寸看看
不過裝M.2 SSD 改天拆掉不拆塔散也要拆PCIE插槽的東西啊有分別嗎

bsuper074

bsuper074
個人積分：9分
文章編號：76507523

9分

6樓

2020-02-15 19:17

下面的M.2跟上面的M.2跑的速度是不一樣的

隼7025

隼7025
個人積分：80分
文章編號：76508815

80分

7樓

2020-02-15 21:47

a5263922 wrote:
(恕刪)

看主板說明X470 靠CPU端的 M.2走的是晶片控制
CPU與晶片應該還是 PCIE 3.0 x4 的頻寬

所以可以理解成
靠CPU端 M.2 走 PCIE3.0 x4
下方是 PCIE3.0 x2 或SATA 6G

可以想成 M.2 PCIE 3.0 一片
M.2 SATA 一片
HDD一顆

I/O頻寬還是侷限在CPU與晶片 PCIE 3.0 x4 的頻寬
如果同時都在傳資料及運算
理論上不超出PCIE3.0 x4 的頻寬下
應該是不會降速
但通常實際傳輸跑不到理論值

樓主是問同時傳輸會不會降速?
還是個別傳輸速度上限?
或個別插槽的頻寬?

abe52885289

abe52885289
個人積分：22分
文章編號：76511367

22分

8樓

2020-02-16 8:22

隼7025 wrote:
看主板說明X470 (恕刪)

速度上下有差
