BIOS人性化的新代名詞 : MSI EFINITY !!

饅頭 : BIOS !! 是硬體與OS之間的溝通橋樑 ...
鄉民 : ~!@#$%^&*()_+|
饅頭 : 蛤 !? 已經有網友寫過了 !? ... ... ... 出版社也寫過了 !? ... ... ...
... ... ... ... ...... ... ... ... ...... ... ... ... ... ...
... ... ... ... ...... ... ... ... ...... ... ... ... ... 寫過了不能再寫厚 ? 論壇的會員守則裡有規定嗎 ?

鄉民 : ~!@#$%^&*()_+|
饅頭 : 我偏要寫 !! 我不但偏要寫 , 我還要從頭寫 !!
BI ... EFINITY !! 沒有玩過了吧 `
這玩意誰設計的 ? 不知道了吧 , 嘿嘿 ` ... ... ... ... ... 我也不知道 !!

鄉民 : ~!@#$%^&*()_+| `
饅頭 : 但是 !! 人性化的理念就要為那萬年不變的BIOS掀開新的一頁了 , 而今微星科技率先導入實現 !!

本次的主角 : MSI P35 EFINITY !!

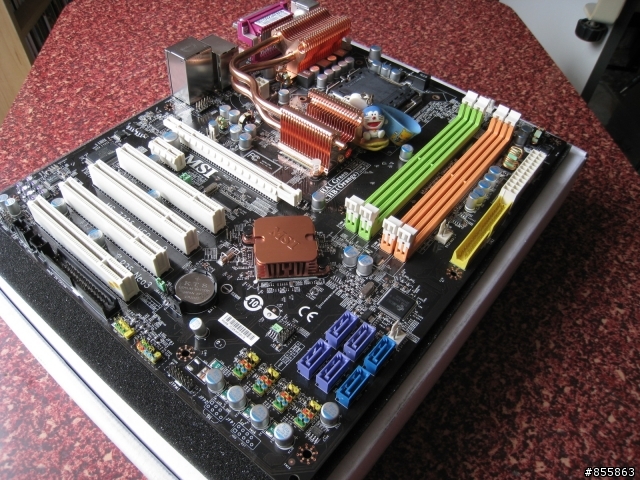

先來張主體照 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

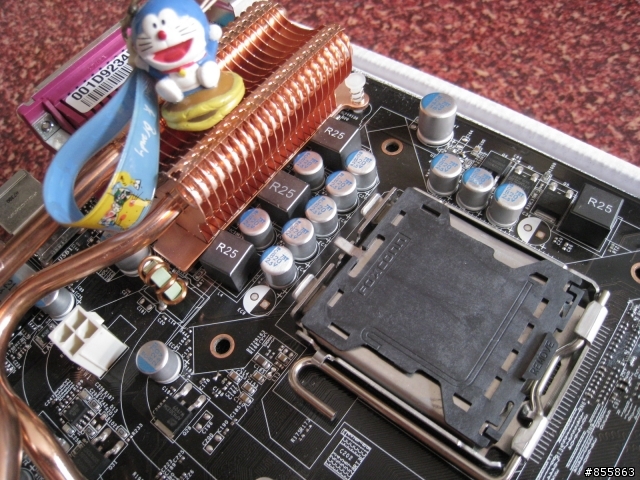

MB的CPU座與供電模組 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

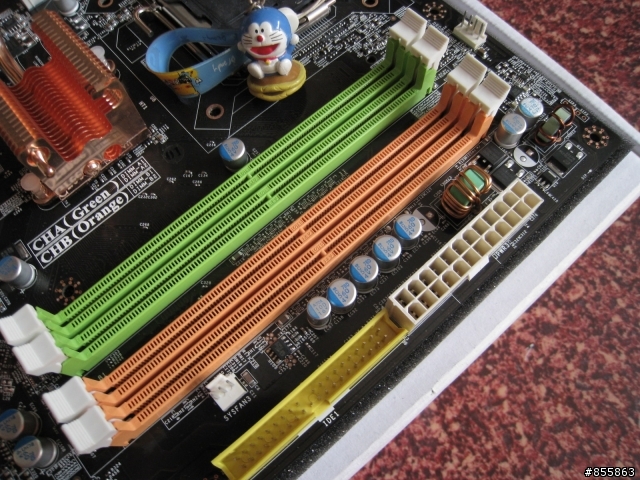

這邊是DDRII的插槽與供電模組 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

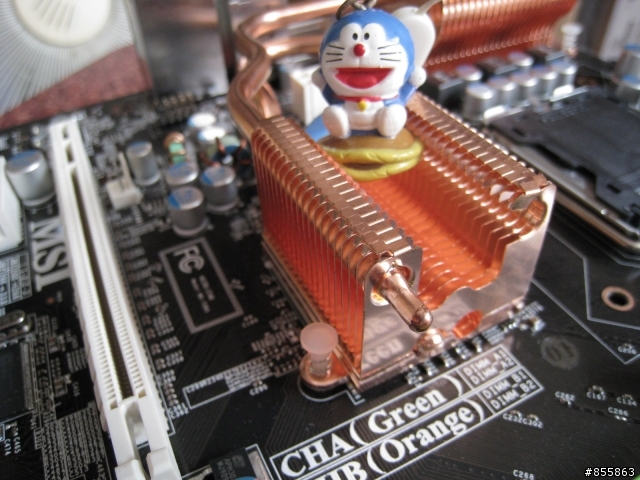

北橋晶片上的散熱器拋得真亮 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

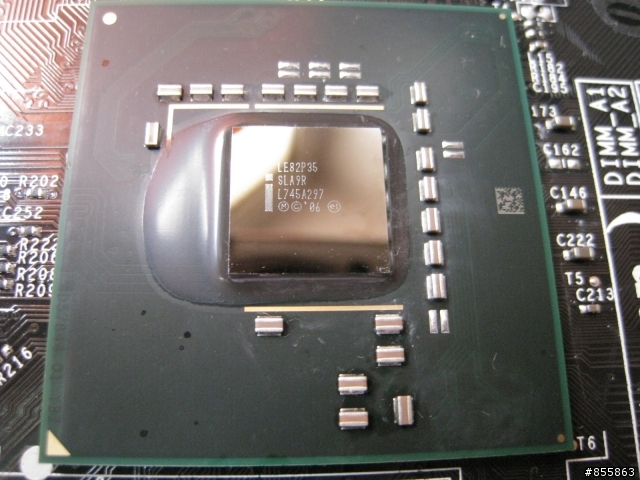

P35現身 ~
BIOS人性化的新代名詞 : MSI EFINITY !!

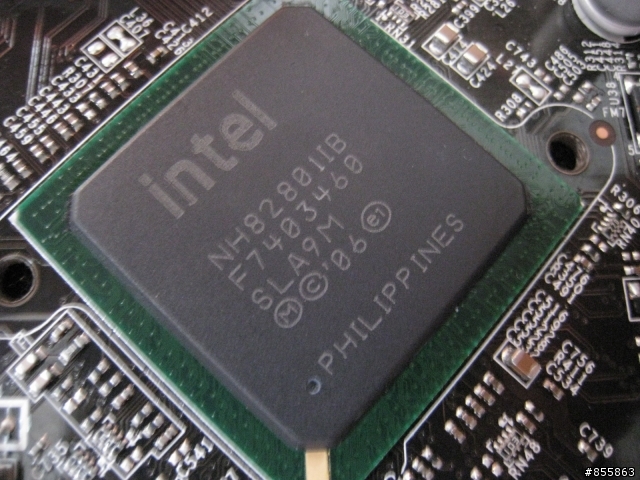

接著是ICH9 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

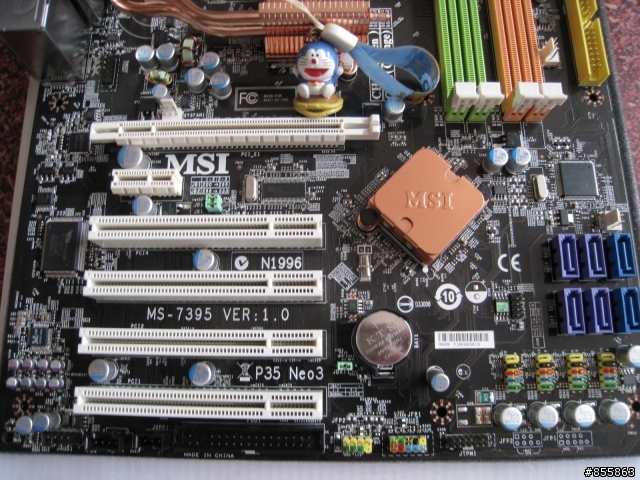

MB的下半部概觀 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

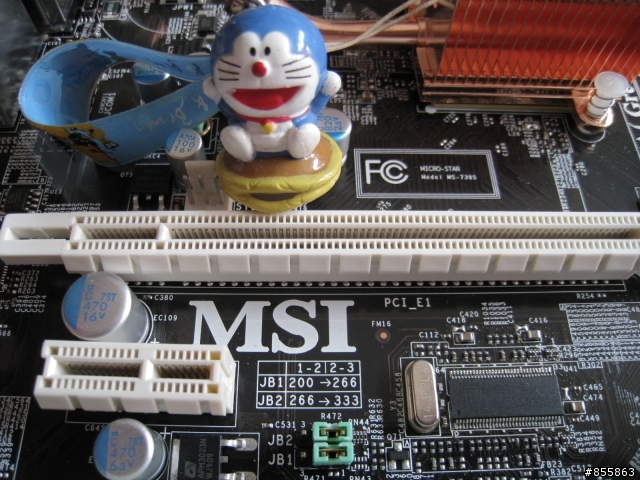

PCI Express插槽與無痛拉高外頻的Jumper (真的是非常好用的咚咚 ~ ) ->
BIOS人性化的新代名詞 : MSI EFINITY !!

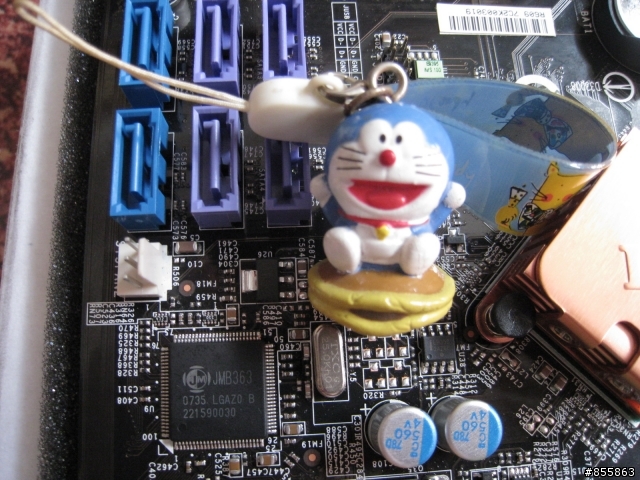

藍色插槽是由JMB363提供的SATA埠 , IDE控制器也整合在該晶片內 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

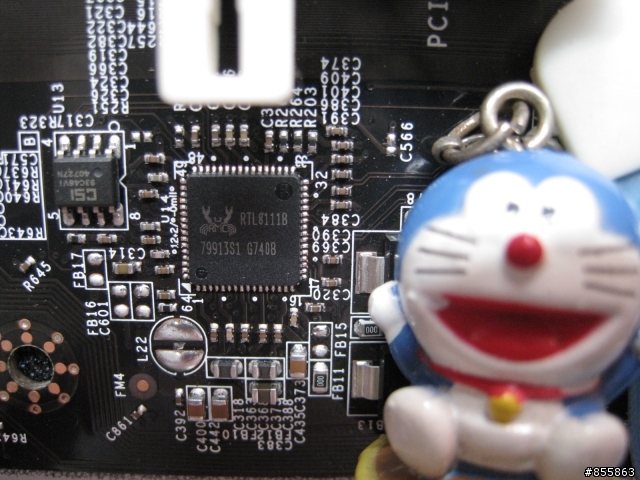

其餘週邊功能晶片 , 首先是 : Realtek RTL8111B Gb Lan ->
BIOS人性化的新代名詞 : MSI EFINITY !!

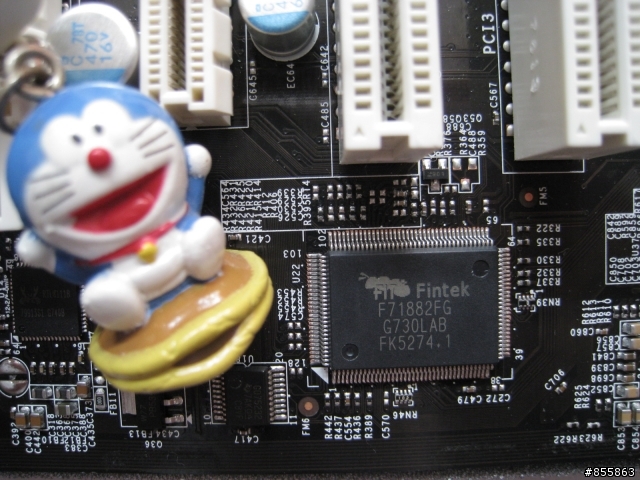

Super I/O : Fintek F71882FG ->
BIOS人性化的新代名詞 : MSI EFINITY !!

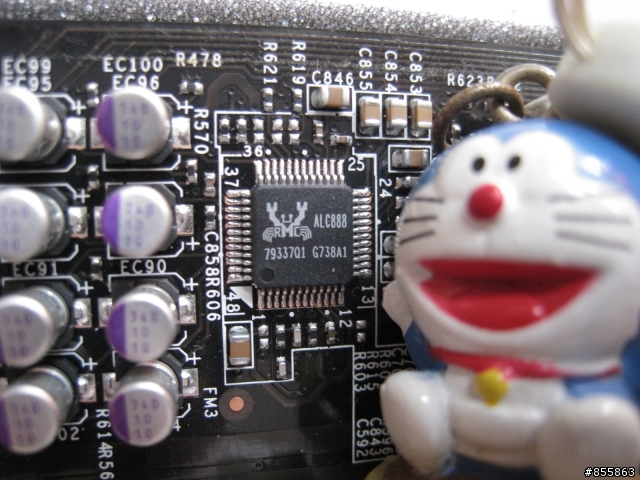

還有螃蟹一呀爪八個的Audio : Realtek ALC888 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

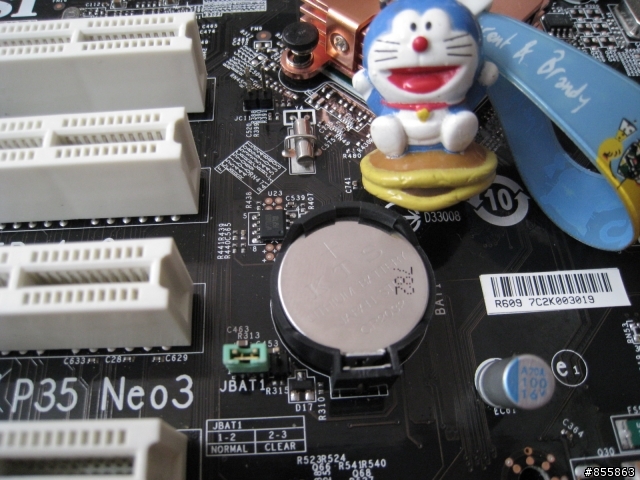

在BIOS電池左下的綠色Jump是clear用 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

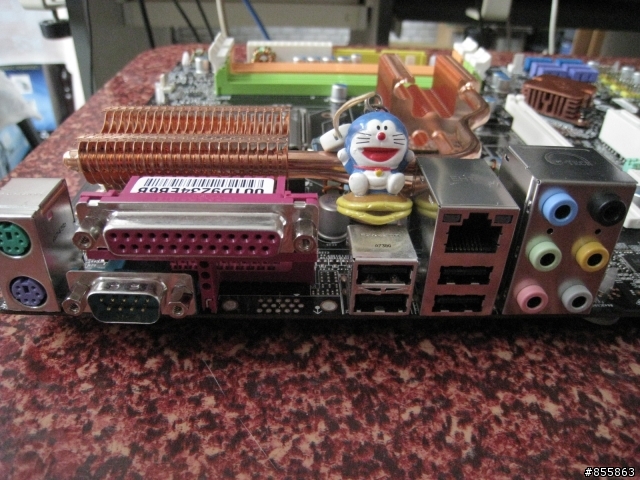

後置的I/O埠 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

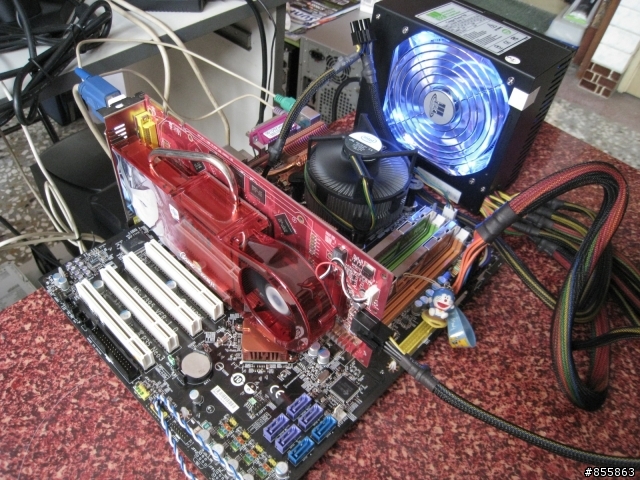

廢話不多說上機先 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

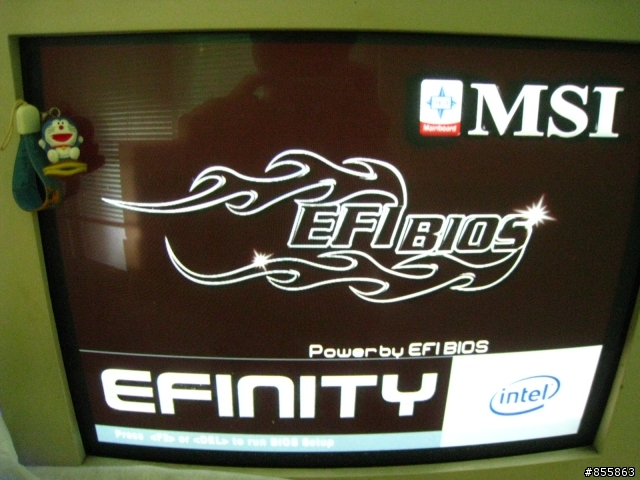

讓人眼睛為之一亮的LOGO圖 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

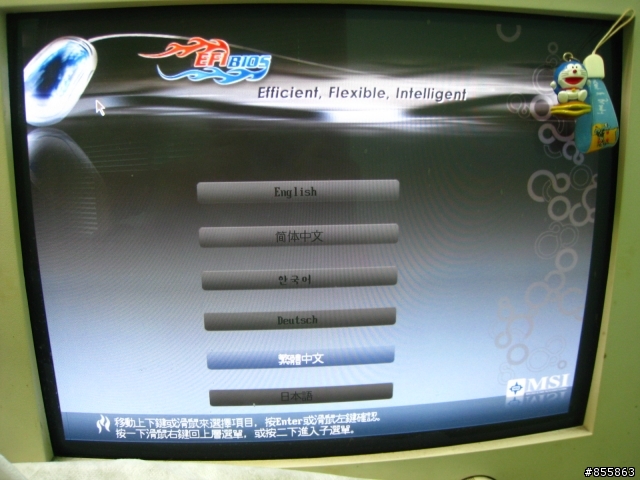

注意到了嗎 ? 左上角有一個發光的滑鼠哦 !! 哈 ` 設定BIOS不再只是鍵盤的專利囉 !!->
BIOS人性化的新代名詞 : MSI EFINITY !!

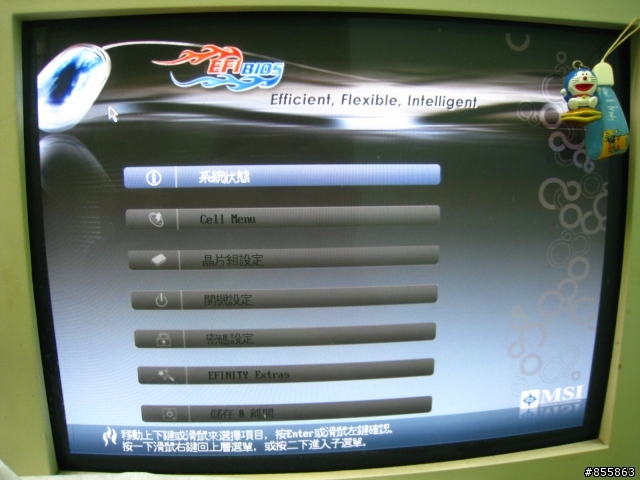

功能選單主畫面一覽 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

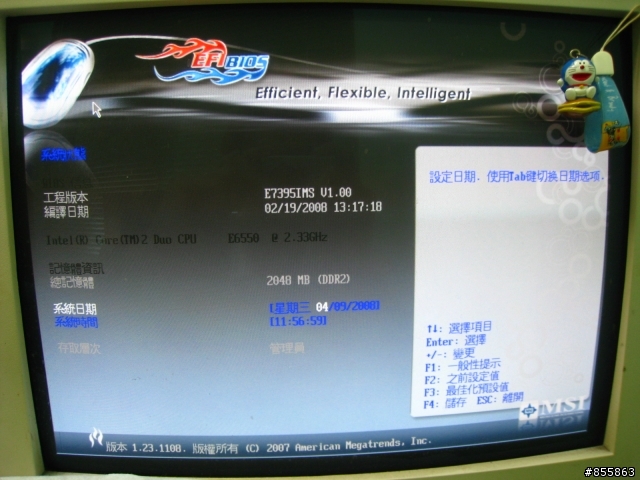

系統狀態列出了目前的BIOS版本以及在此平台上運作的各細部資料 , 十分方便 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

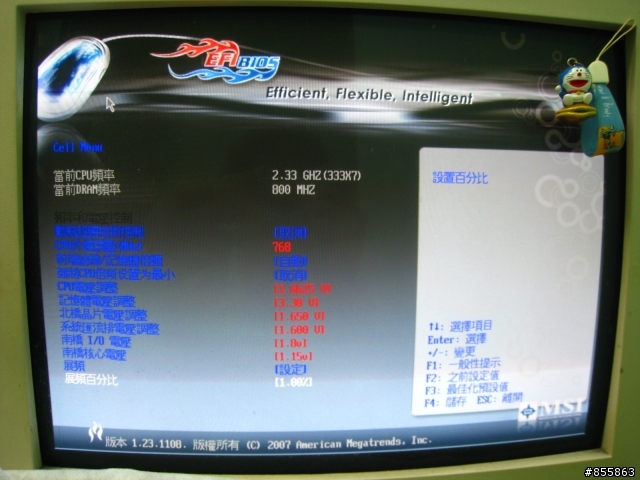

Cell Menu裡則是較進階的晶片頻率與電壓設定 , 較特別之處在於外頻是鍵入差額的方式 ->
(圖中所調各項數值為最大值)
BIOS人性化的新代名詞 : MSI EFINITY !!

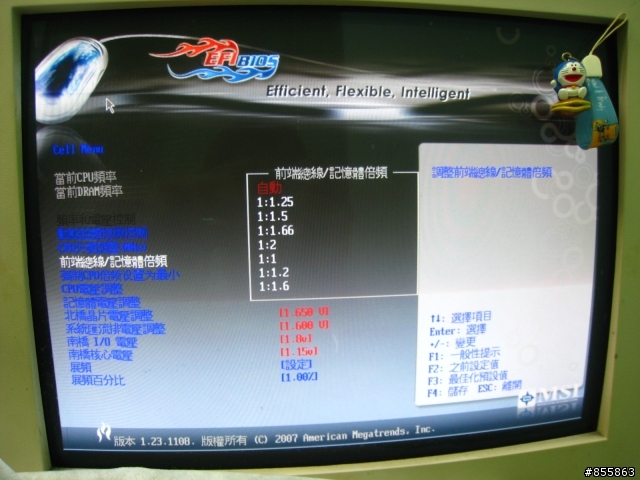

FSB:RAM Ratio選擇挺多的 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

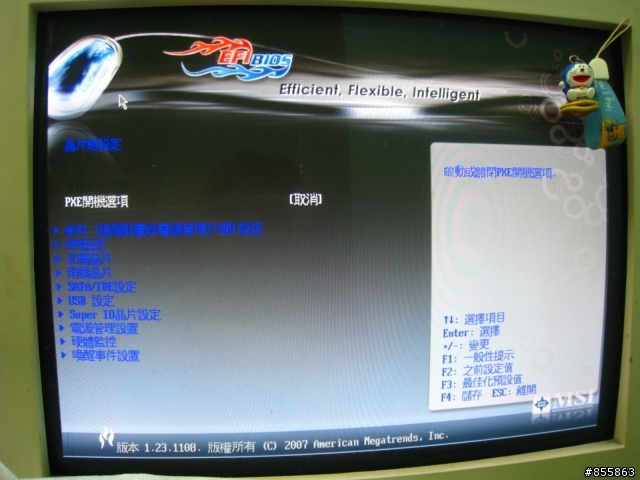

晶片組設定明細 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

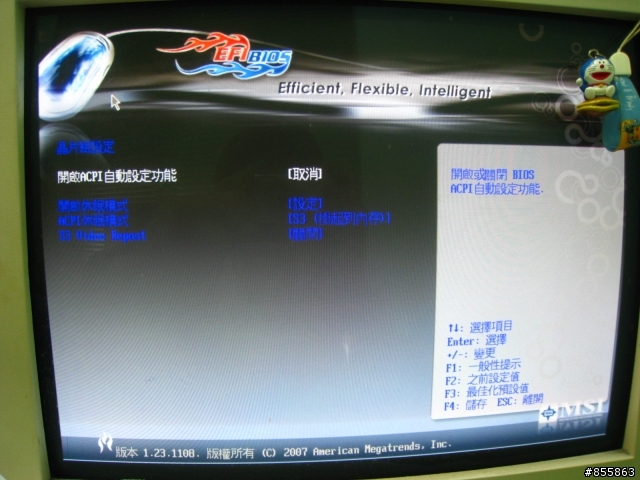

其之一 : ACPI設定 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

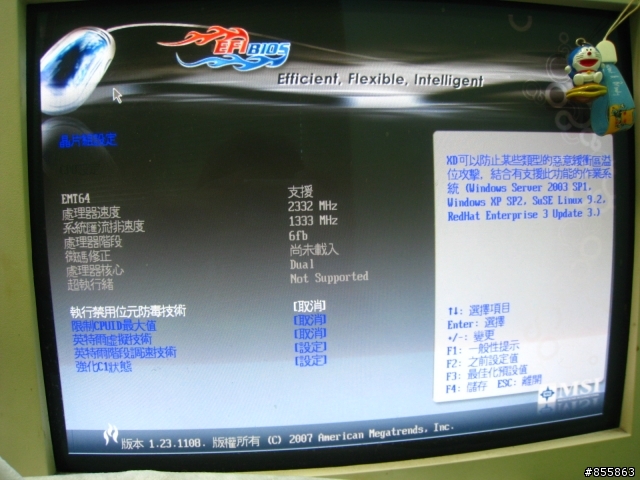

其之二 : CPU設定 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

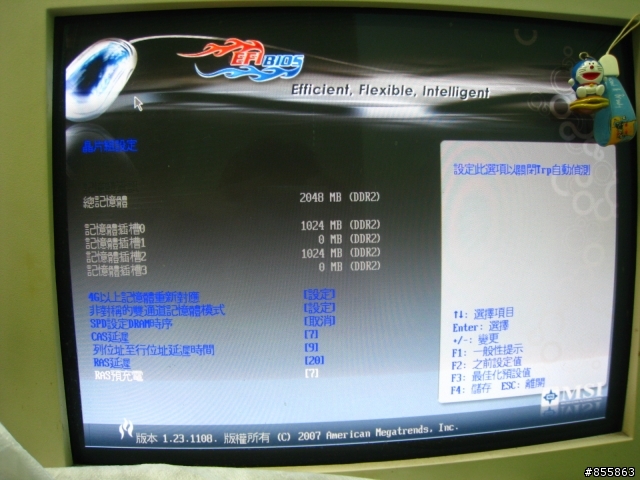

其之三 : 北橋晶片列出了各插槽記憶體容量 , 也包括了參數調整 (圖中所調數值為最大值) ->
BIOS人性化的新代名詞 : MSI EFINITY !!

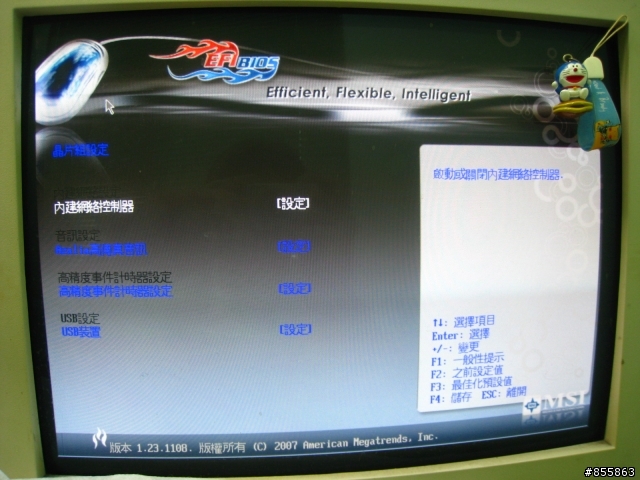

其之四 : 南橋晶片 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

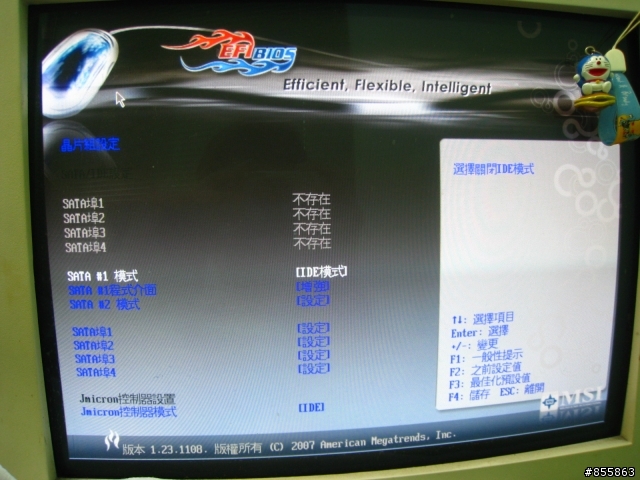

其之五 : SATA/IDE設定除了秀出硬碟型號跟容量外 , 也能自由開關SATA各通道 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

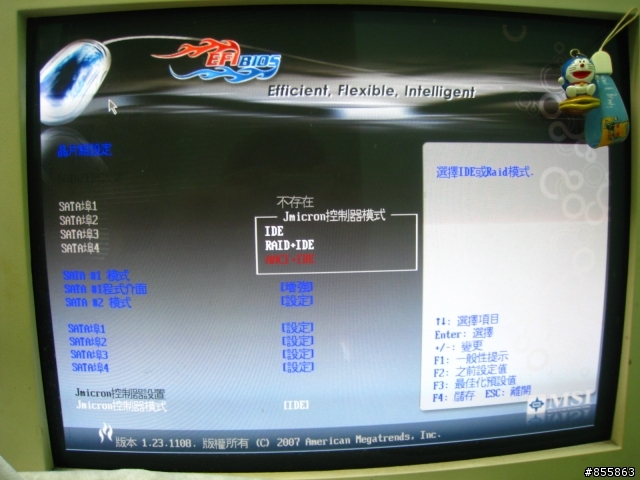

承上 , Jmicron控制器模式 , 而且不像以往抓硬碟時還會出現等待畫面->
BIOS人性化的新代名詞 : MSI EFINITY !!

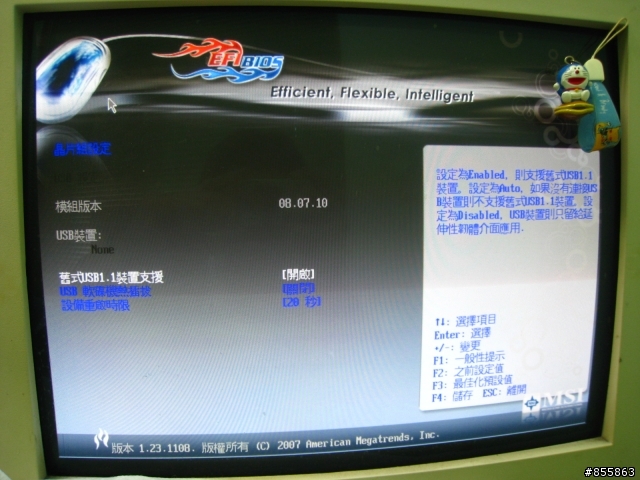

其之六 : USB設定 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

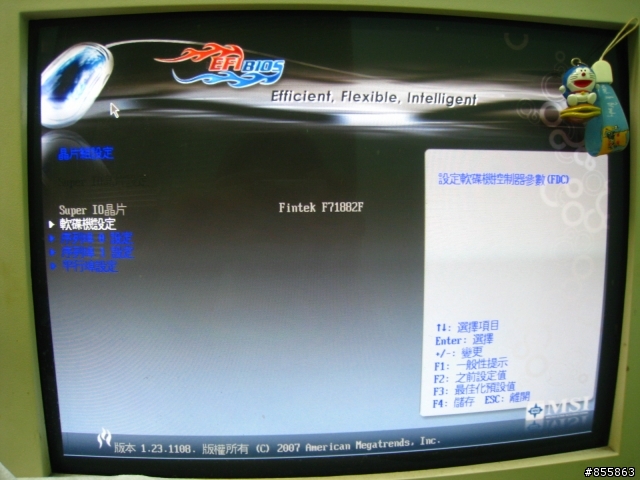

其之七 : SUPER IO晶片設定 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

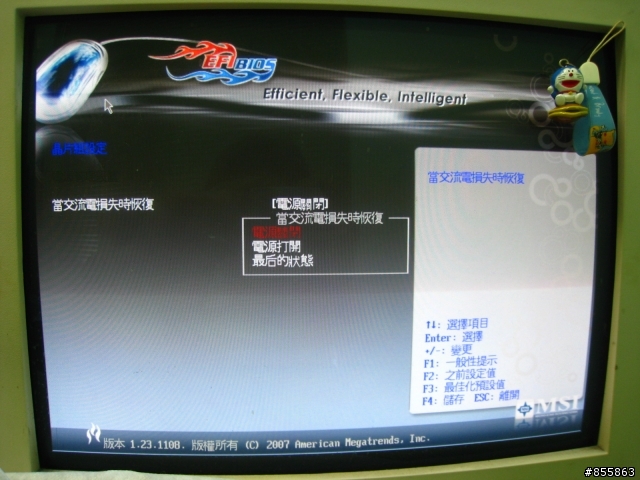

其之八 : 電源管理設置 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

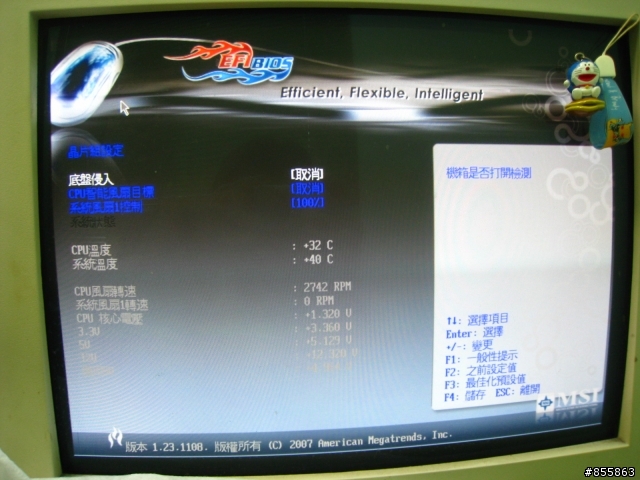

其之九 : 硬體監控 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

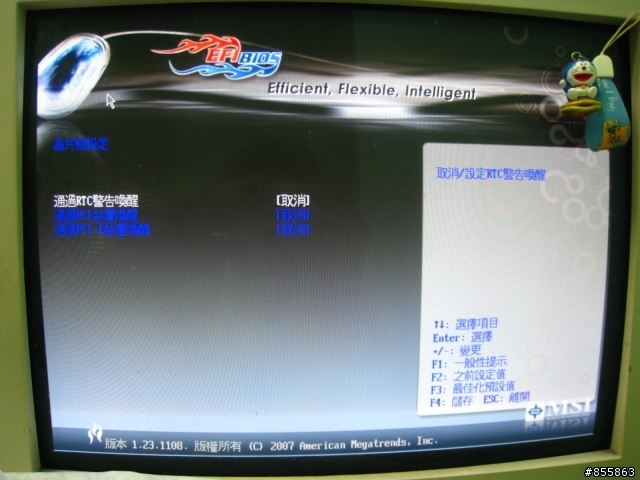

最末 : 喚醒事件設置 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

接著跳回上一層瀏覽開機設定 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

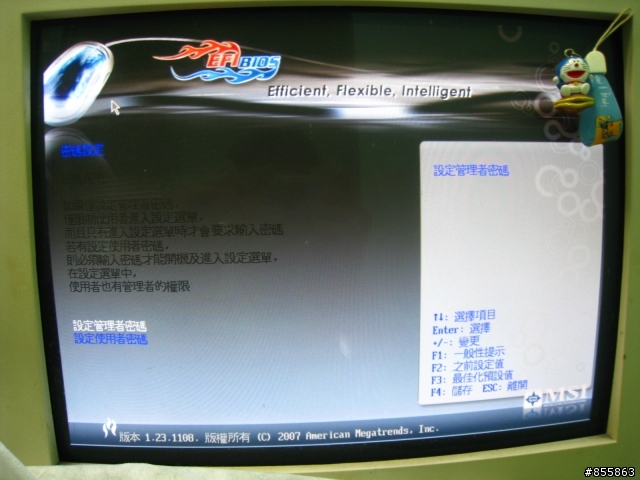

密碼設定 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

EFINITY Extras (此張MB所蘊含的核心概念將由此延伸) ->
BIOS人性化的新代名詞 : MSI EFINITY !!

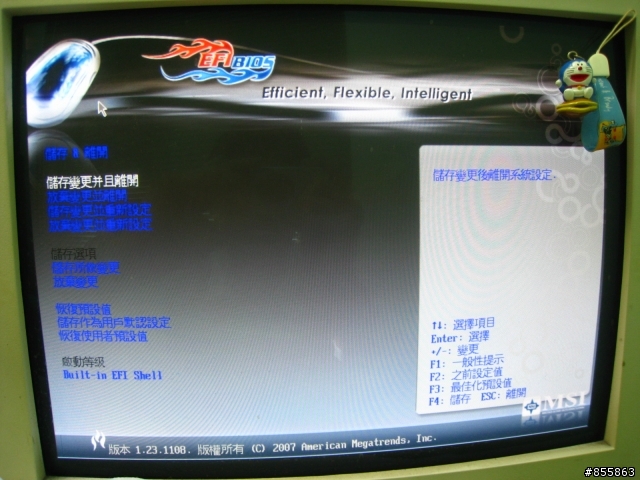

儲存&離開 ->
BIOS人性化的新代名詞 : MSI EFINITY !!

EFINITY的介面讓BIOS變得煥然一新 , 而這只是打破傳統的起步 , 除了更具親和力之外 ,
多元的功能性與便利是最讓人欣賞的 , 再者未來也仍有相當大的延伸與發揮空間 , 絕對值得您的青睞 !!

待續 ... ... ...

PS. 補眠先 ~ 最近學校好忙 , 不是鋸木、除草就是植樹、栽花 , 還要挖坑 ~
(幸好後面有家長出動怪手幫忙)
2008-04-10 22:08 發佈
有繁體中文就是王道啊!
現在就差個截圖功能了扔掉你的相機吧~!~!
請問此板有支援ACHI或RAID嗎?小弟正在考慮要入手這張~
NiGHTsC wrote:
有繁體中文就是王道啊...(恕刪)

嘿 !! 大大真是字字命中饅頭的傷心處呀 ~

說真的在玩這張MB時最耗時間的不是燒機、測試 , 也不是摸索新介面與功能 , 而是拍攝BIOS畫面 ,
因為在學校只找到一台老舊CRT , 為此前後加總破百張 , 拍到快哭囉 `

Joe680830 wrote:
請問此板有支援ACH...(恕刪)

在I老大投以熱烈關注的眼神下 , 僅能改用JMB363的SATA埠才有支援 ...
哇 現在的bios做的真是夠人性化 又好看
請問一下MSI NEO3-Fp也是這bios是嗎
看樣子MSI需要幾名美工人員

那個介面配色太糟糕了...而且...我覺得...好台啊!!!!!(抱頭大喊)

Anyway EFI的確是不錯的東西= =a
tomey8607 wrote:
哇 現在的bios做...(恕刪)

嘿呀 !! 擺脫以往讓老手覺得單調、新手望之卻步的刻板印象 , 而且介面上也變得較多元囉 :
老手仍能以英文語系 + 鍵盤操盤 , 新手也可以用較習慣的中文語系 + 滑鼠逐步熟悉 !!

另外Neo3-FP和EFINITY僅有9成9是一樣地 , 關鍵差異就在於EFI BIOS啦 , 要稍微注意一下呦 ~

Takagi Gosinshun wrote:
看樣子MSI需要幾名...(恕刪)

雖然饅頭覺得挺優的 , 不過似乎有人的審美標準更高哦 , 如果微星到時有徵稿活動 , 大大您絕對要露一手的啦 `
還記得前面提到的關鍵畫面嗎 ?

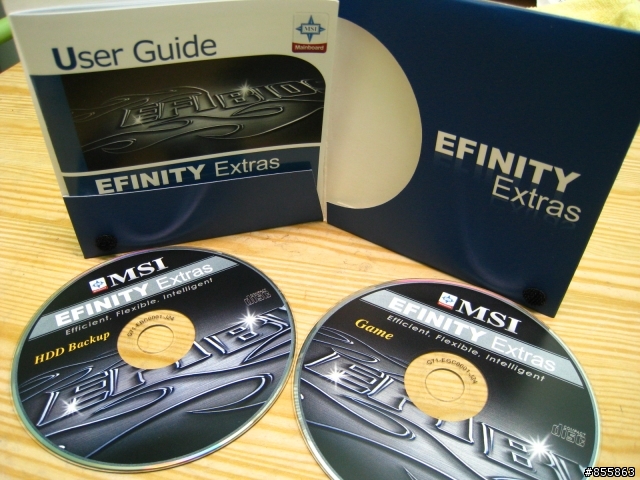

嘿嘿 ` EFI BIOS的核心概念可不是隨便講講 , 下圖就是以此延伸出來的究極光碟 !!
(用完不會自動限時銷毀冒白煙的啦 ` )


先介紹左邊那片好了 , 要安裝嗎 ? 免 !! 要先做開機片或開機碟嗎 ? 免 !! 要會DOS指令嗎 ? 免 !!
乖 ~ 聽話 , 片片給它放進去 , 再選擇EFINITY Extras功能 , 劇情到了這邊各位覺得會出現什麼呢 ?

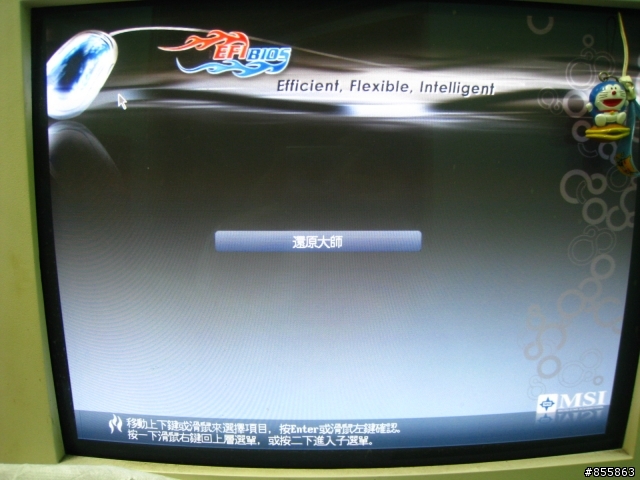

不能砍帳號的大濕來囉 !! ->

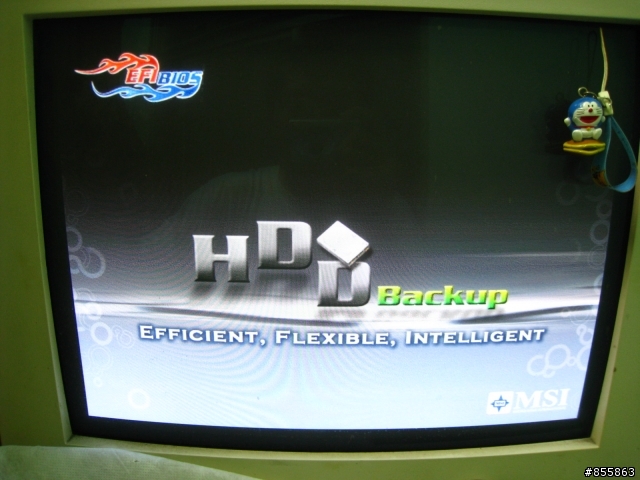

HDD Backup啟動 (您沒看錯 , 而且這是在BIOS內哦) ->

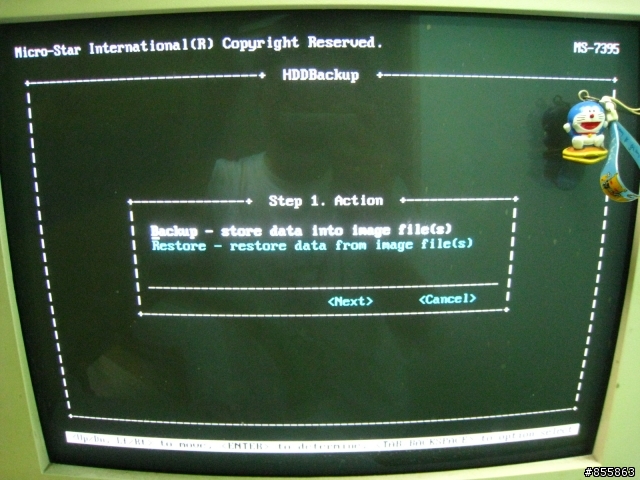

輕鬆為系統做備份 , 執行 "Backup" ->

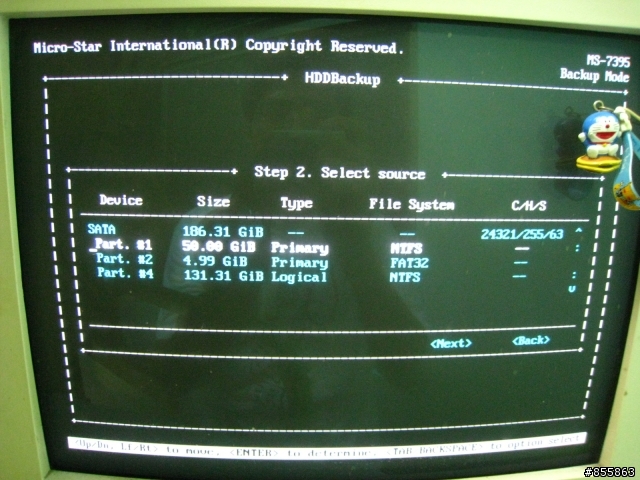

選擇欲備份的來源磁區 (NTFS或FAT32都通殺) ->

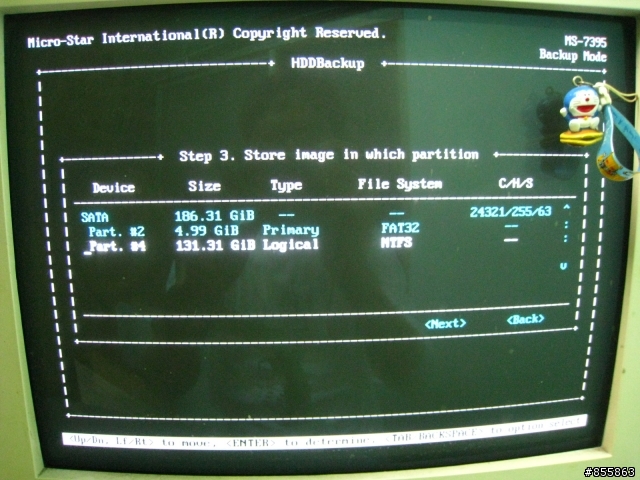

再選擇所要存放的磁區 ->

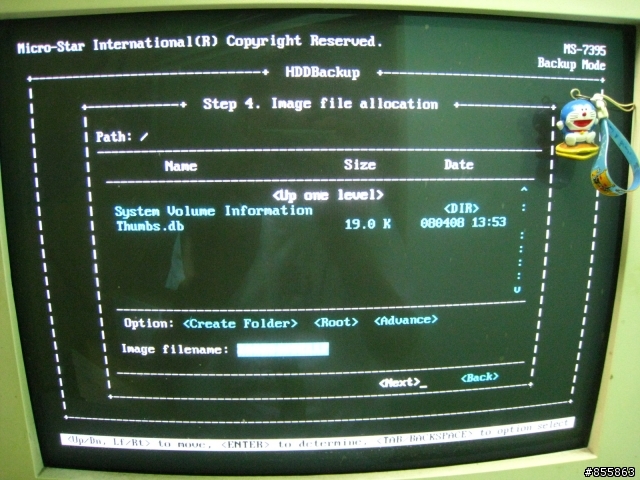

設定檔名與路徑 : <Create Folder>可以新增資料夾、
<Advance>可以自行選擇分割值 , 方便做燒錄或相容FAT32單一檔案2GB的限制 !!
]

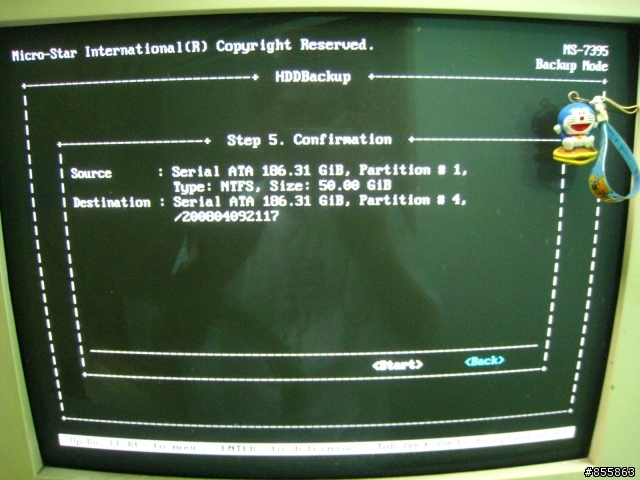

還會再一次做確認 , 無誤的話就按 "Start" ->

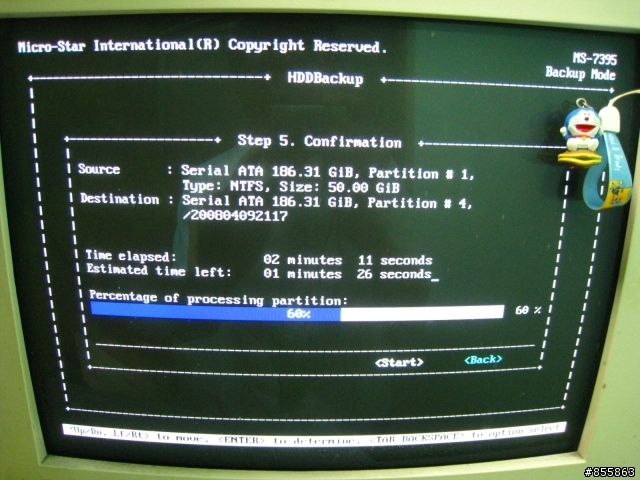

跑趴啦 !!


果然 ~ 大濕一出手就知有沒有 , 非但砍不到帳號 , 還把Ghost給幹掉 , EFI BIOS硬是要得 !!
我只想說...終於有廠商能夠改進BIOS介面...

而且還發展出延伸套件...

值得鼓勵...
If you do not go within, you go without.
呆子饅頭 wrote:
還記得前面提到的關鍵...(恕刪)

厲害!!
期待更高級的晶片組也能導入

連RAID都能整個備分就好嚕
