Z390 I AORUS PRO WIFI 作為 AORUS 系列的第二張 ITX 主機板

命名方式捨棄以往使用的 N 後綴,改用 I 以及新的 PRO 分級名稱

對於有意在 ITX 平台上用上 9600k 或是 9700k 的使用者

供電部分選用較好的英飛凌方案,補齊了在 Z370 時期缺少的高階 ITX 位置

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

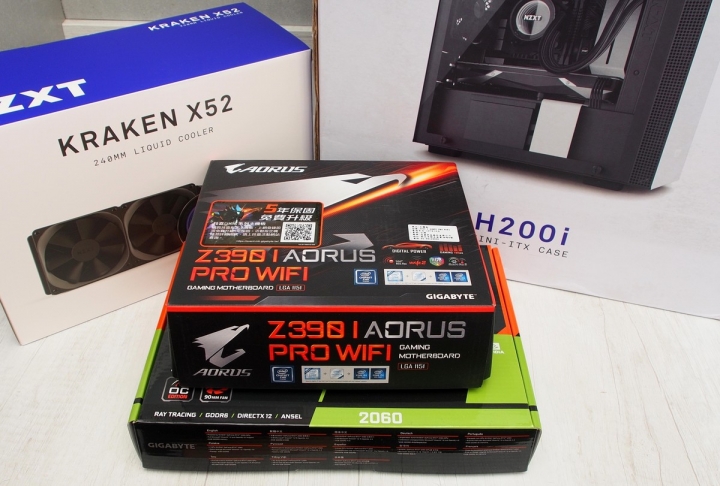

或許是看到我之前組的 H500i,朋友指名要 NZXT 套組

選了 H200i、KRAKEN X52 240mm 水冷以及技嘉新的 ITX 小卡 RTX 2060 IXOC

9600k 跟記憶體還在路上就沒入鏡了

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

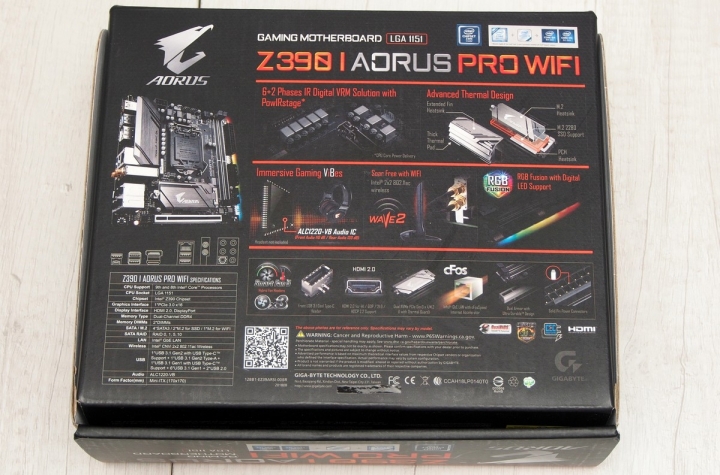

主機板外盒背面有比較詳細的規格、I/O 配置圖還有個區塊的特色介紹

除了一定要有的五年保固之外

整合 802.11 ac wave2 wifi 功能,支援自家 RGB Fusion 燈光同步

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

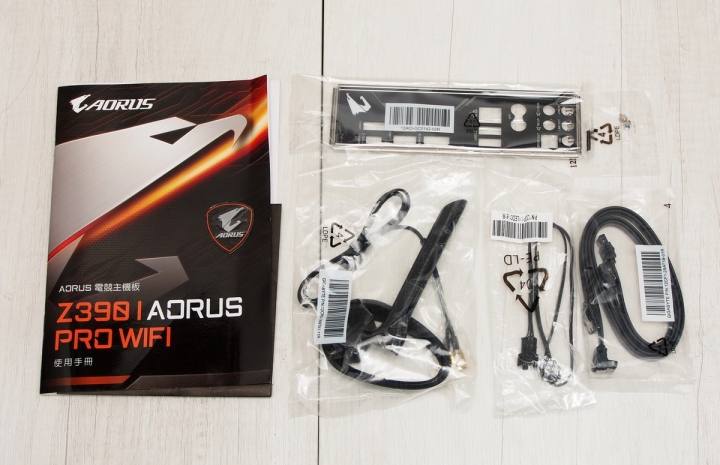

配件包含擋板、SATA 線材、wifi 天線、貼紙、驅動光碟以及說明書

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

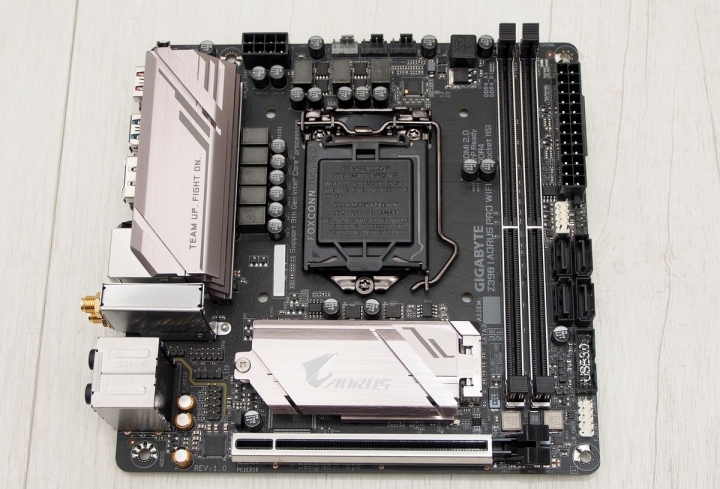

主機板正面一覽

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

PCI-E x16 插槽採用帶金屬框體強化的料件

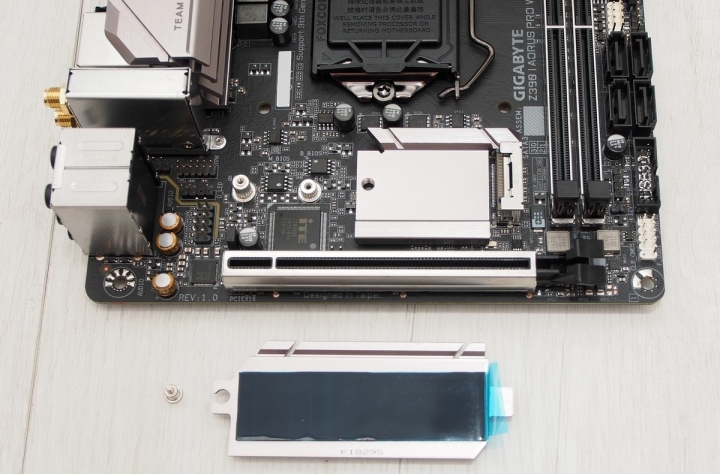

M.2 插槽與晶片組整合,加入散熱片設計與導熱貼

支援 type 2242, 2260, 2280 規格的 SATA 與 PCIe 3.0 x4 的 SSD

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

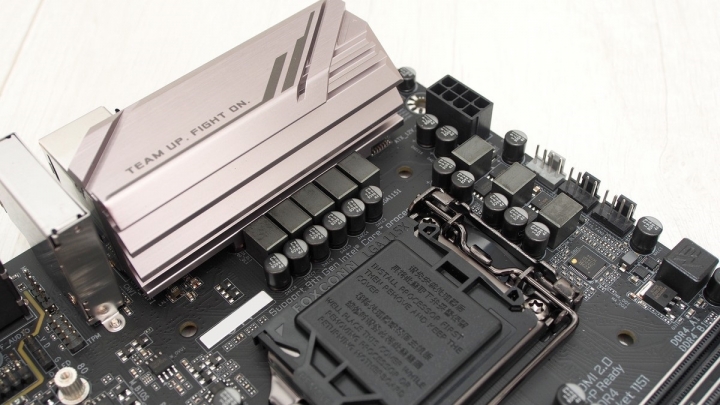

CPU 採用 6+2 相數位供電,並在 mosfet 區塊加上大型散熱片

EPS 8pin 與 CPU 風扇端子均配置在上方

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

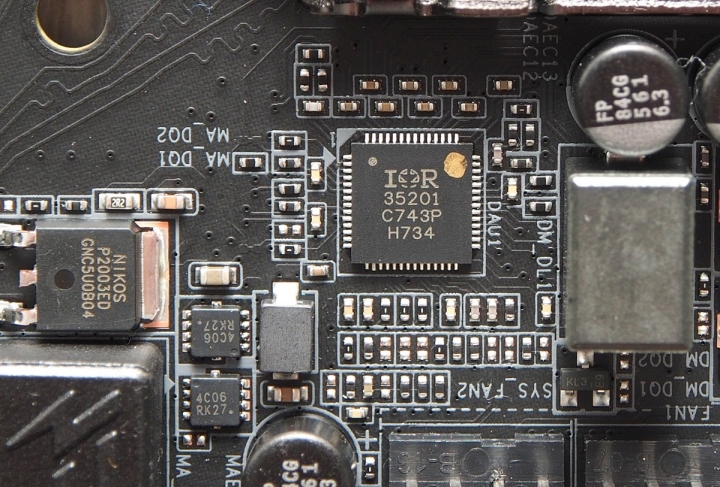

PWM 控制方案選用 Infineon IR35201

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

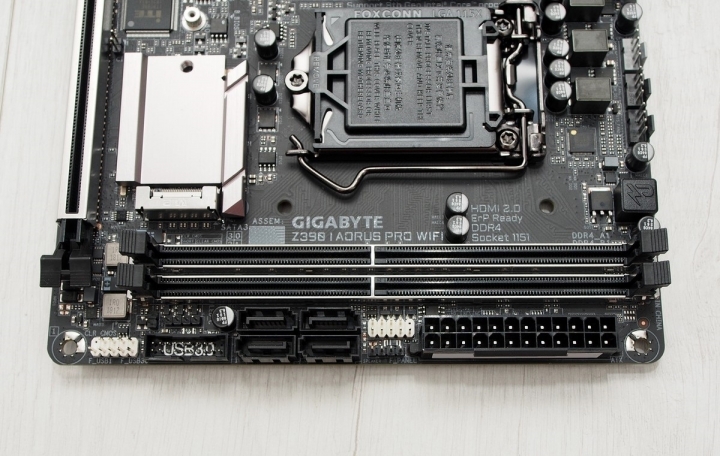

記憶體插槽部分算是技嘉跟其他品牌另一個想法不太一樣的地方,採用雙邊扣固定的強化料件

ATX 24pin 插槽與 EPS 8pin 均升級為實心針腳

儲存裝置方面則保留 4 組 SATA3 插槽

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

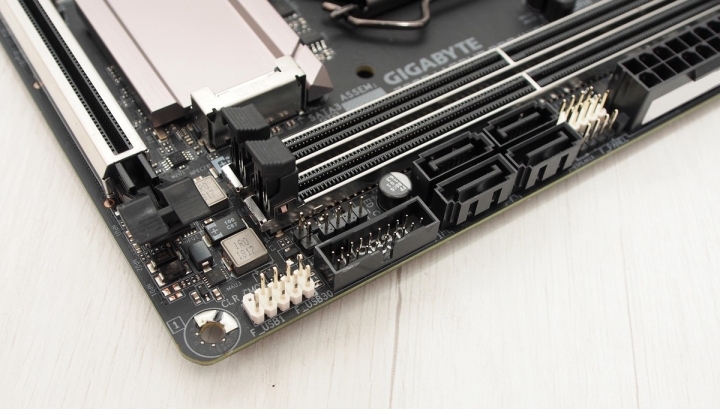

針對前置面板以及 USB 擴充需求,Z390 I AORUS PRO WIFI 提供 USB 3.0 與 USB 2.0 各一對

另外上方可以看到 4pin RGB 擴充針腳

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

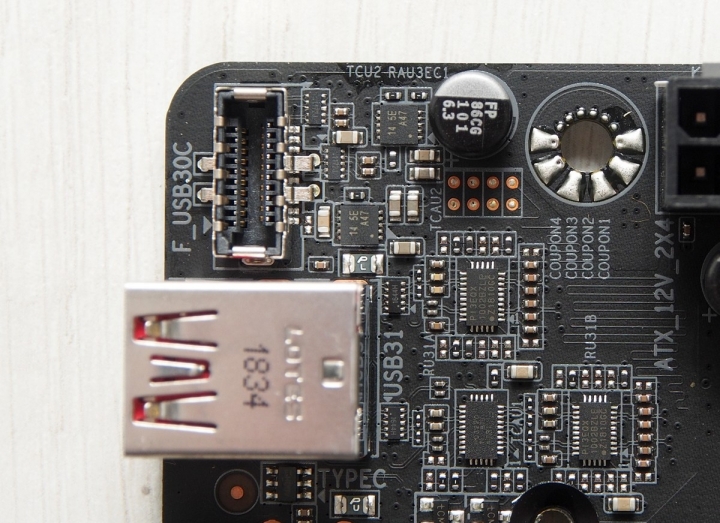

有趣的是,Z390 I AORUS PRO WIFI 也支援新的 Type-C 前置面板插槽

不過或許是為了跟其他 3.1 裝置放在一起,插槽位於主機板左上角邊緣

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

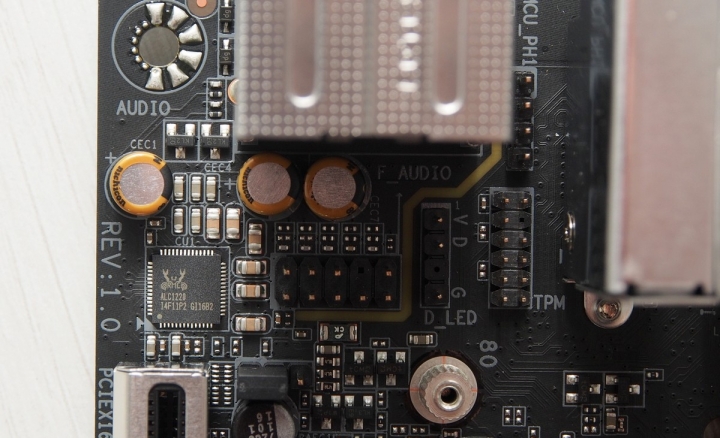

音訊區塊實作 PCB 切割隔離,採用 Realtek ALC1220-VB 搭配 Nichicon Fine Gold 音效電容

支援 Smart Headphone Amp 功能,可自動偵測耳機阻抗

在 HD Audio 旁可以看到 3pin Addressable RGB 擴充針腳

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

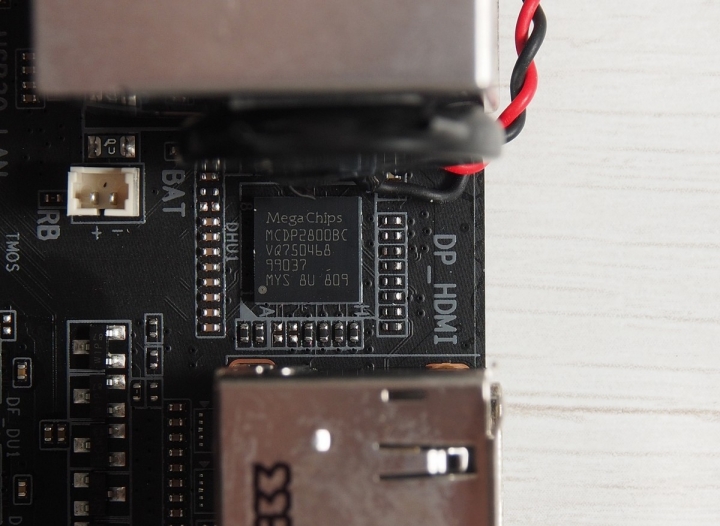

電池下方可以看到用來轉換 DP 至 HDMI 2.0 的 MegaChips MCDP2800

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

主機板背面一覽

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

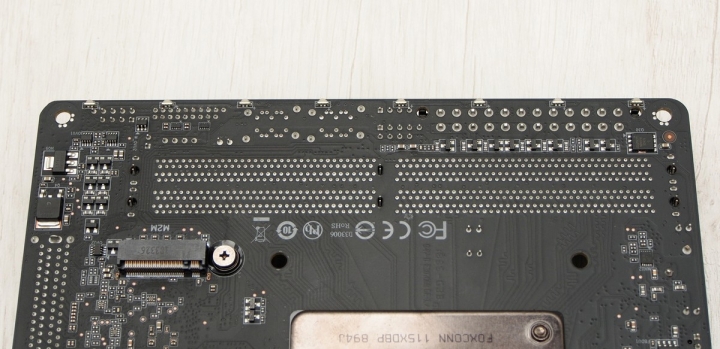

底部提供第二組 M.2 插槽,同樣可選用 SATA 或 PCIe 3.0 x4 裝置

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

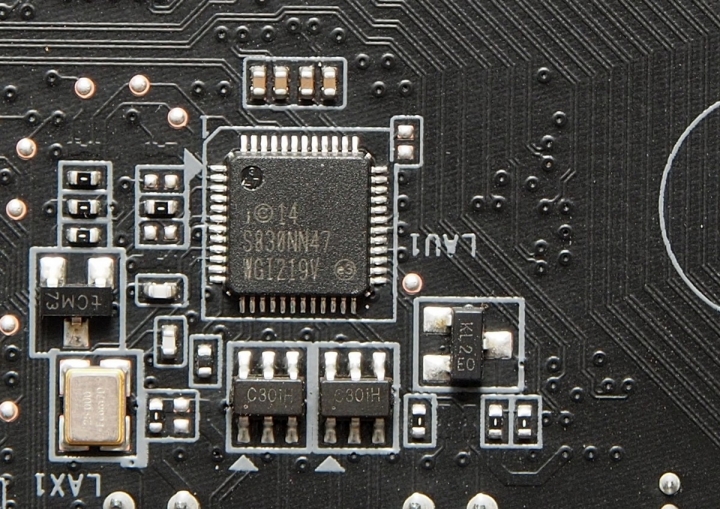

乙太網路部分選用常見的 Intel I219V,支援 WOL 網路喚醒功能

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

與先前 AORUS B360 ITX 類似,Z390 I 同樣在靠近記憶體插槽的 PCB 背面配上 RGB LED

共有 8 顆,兩兩一組

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

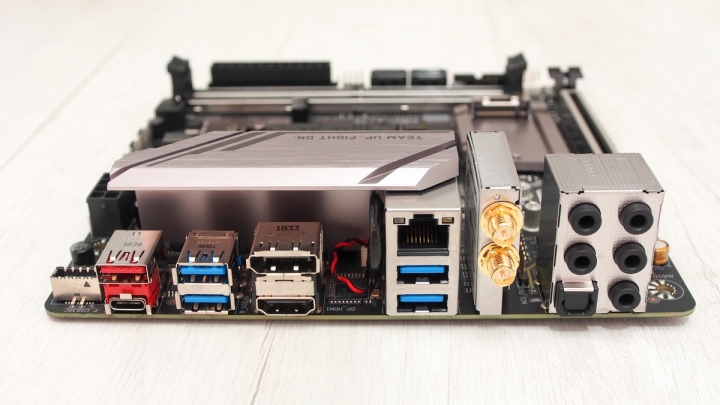

在背板 I/O 部分

Z390 I AORUS PRO WIFI 擁有 4 組 USB 3.1 Gen1,USB 3.1 Gen2 Type-A、Type-C 各一

顯示部分則提供 DIsplayPort 1.2 與 HDMI 2.0,具備完整的內顯 4K 輸出對策

音訊部分則是用上新的黑化料件,支援 toslink 光纖介面

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

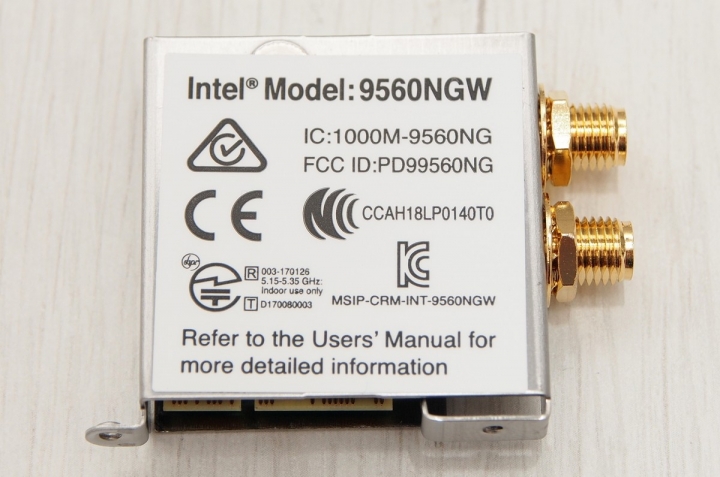

板載 wifi 則是 CNVi 老面孔 Intel Wireless-AC 9560,2×2 配置,整合 BT 5.0

支援 11ac Wave 2,5G (160 MHz),最高速度 1.73 Gbps

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

主角之二,NZXT 的 2D 水冷 KRAKEN X52

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

中文介紹部分,標榜 6 年保固、鏡面設計、Addressable RGB 還有 CAM 軟體支援

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

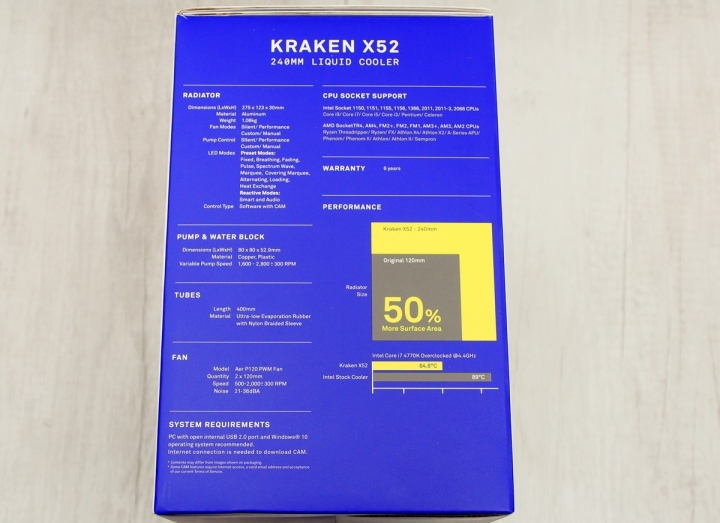

側面有比較詳細的規格列表,扣具基本上當代平台都支援,包含 2011 跟 TR4

很大面積那個黃色圖樣跟 50% 的字其實蠻好笑的

跟你說從 120mm 換成 240mm 多了一半的散熱面積

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

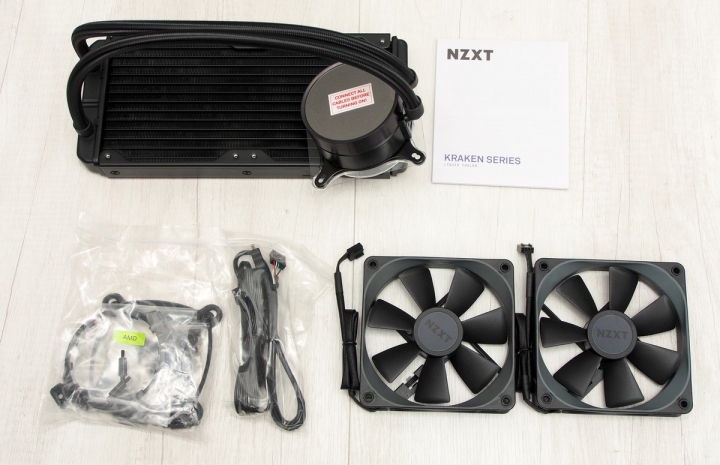

內容物包含水冷本體、扣具、螺絲包、USB 線材、風扇線材、兩顆 Aer P120 風扇還有說明書

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

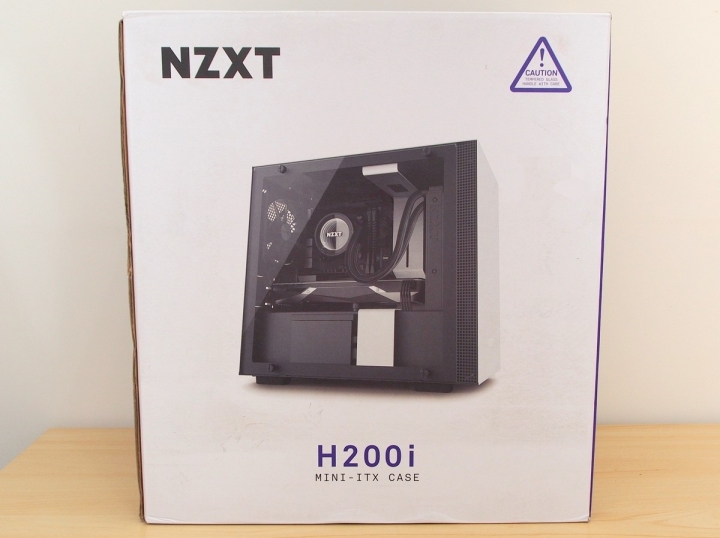

主角之三,NZXT H200i

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

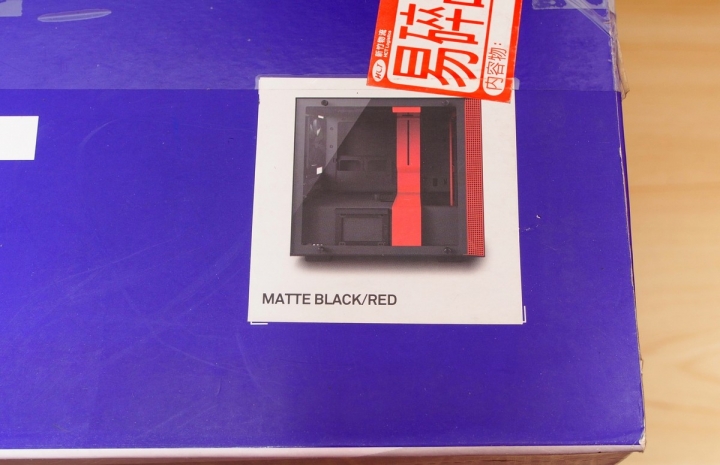

選的是消光黑紅配色

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

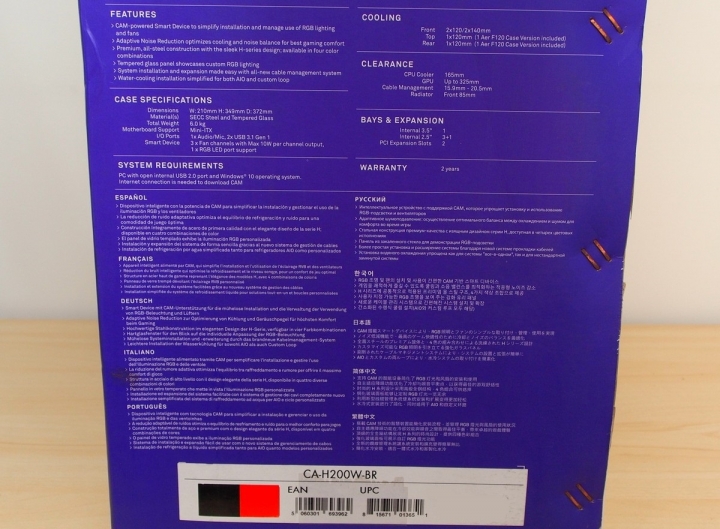

跟水冷一樣,外箱側面標有詳細規格,支援 1 顆 3.5" 硬碟,3+1 顆 2.5" 硬碟

CPU 散熱器高度限制 165mm

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

內建控制器,支援 RGB 燈光控制、降噪功能

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

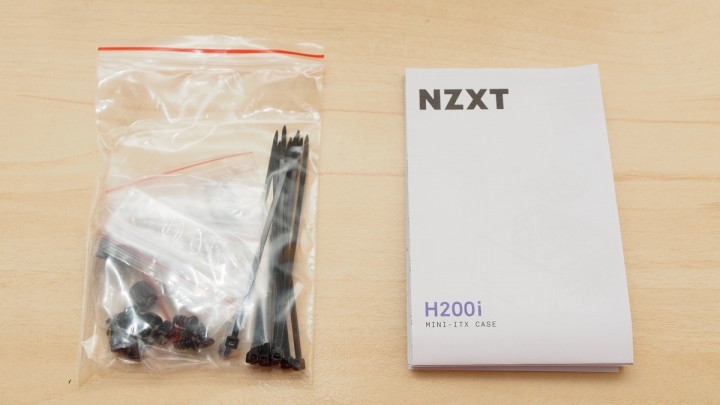

配件包含螺絲、套筒、束線袋、說明書

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

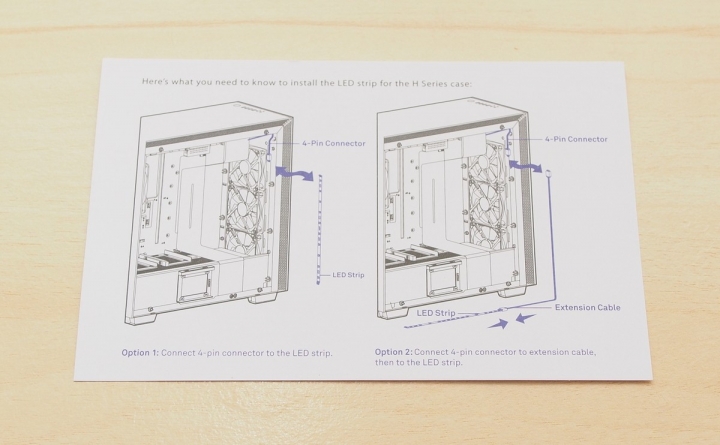

另外針對燈條擴充給了兩種建議

不過倒是沒有說不用延長線直接接兩條會怎樣,大概是怕燈珠數量太多電流太大

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

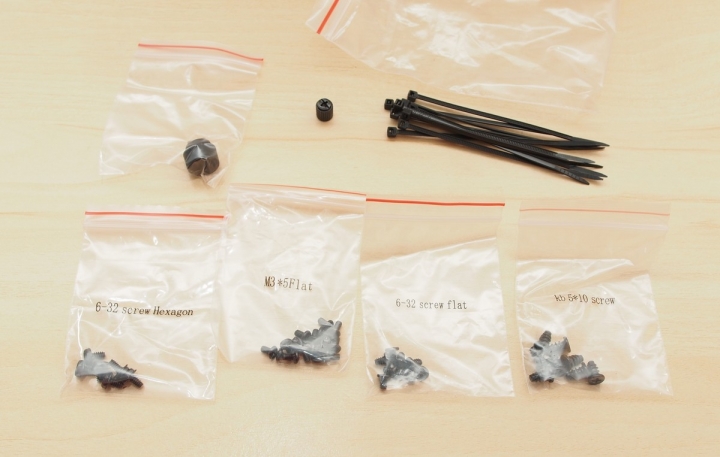

螺絲分門別類各別用夾鏈袋裝好,並在袋子上印上種類,相當貼心

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

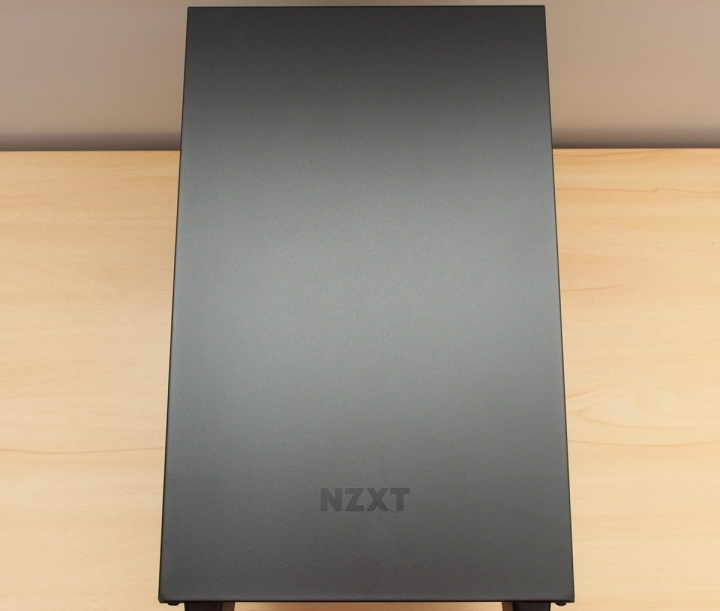

機殼正面一覽,全平面,只有底下簡單的黑色 NZXT 字樣

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

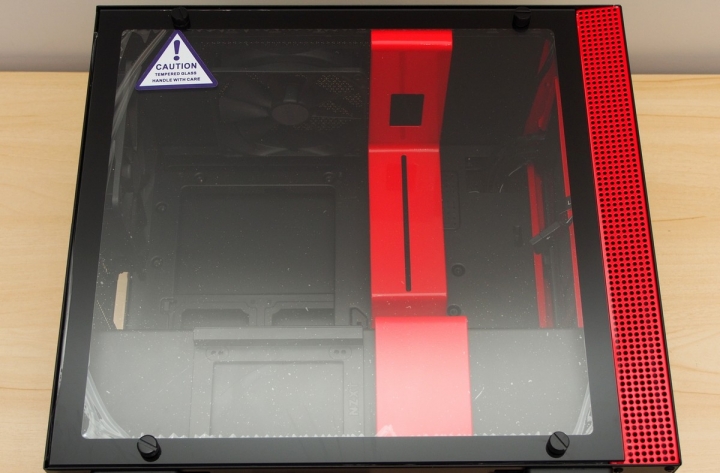

左側採用滿版強化玻璃透側

不過或許是為了增加可用空間,固定方式選擇用比較傳統的手轉螺絲直接由外側鎖上

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

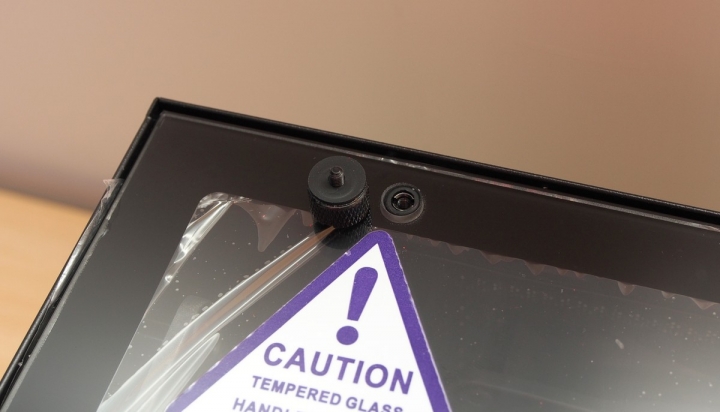

螺絲內側及固定柱均有橡膠墊圈包覆

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

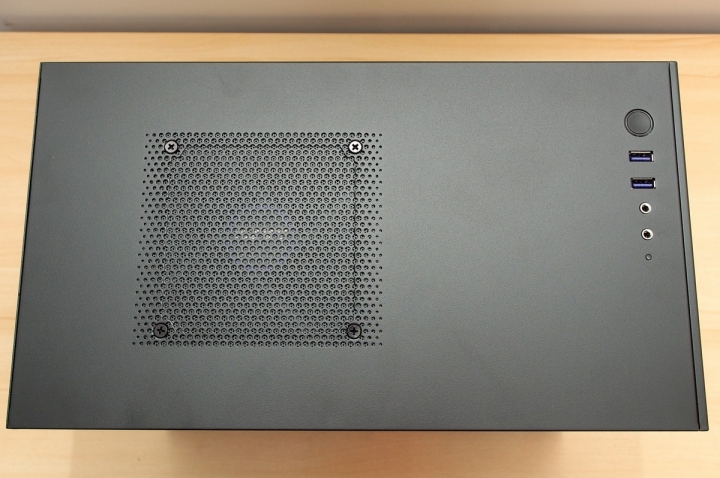

機殼上方一覽,後方提供一組 12 公分風扇鎖點,內側帶有濾網

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

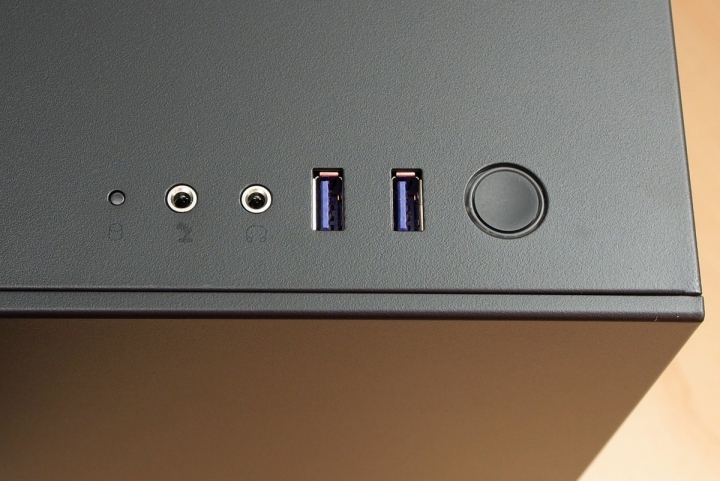

前置面板提供 2 組 USB 3.0,3.5mm 耳機麥克風插槽各一

電源指示燈與開關整合,電源鍵為短鍵程設計,硬碟燈號則獨立配置在左方

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

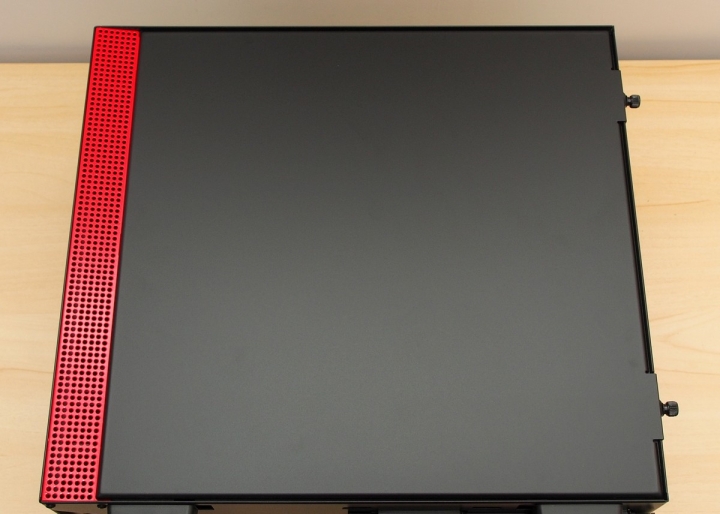

右側則是無突起無開孔的平面

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

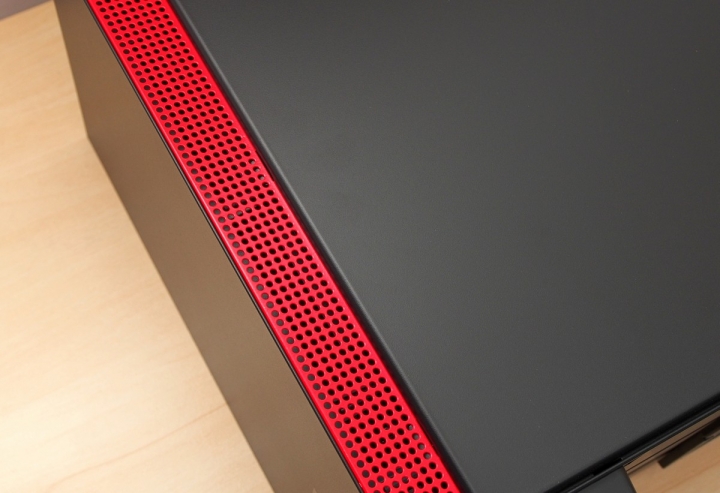

由於前面板沒有開孔,主要進氣由左右兩側前方的開孔處理

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

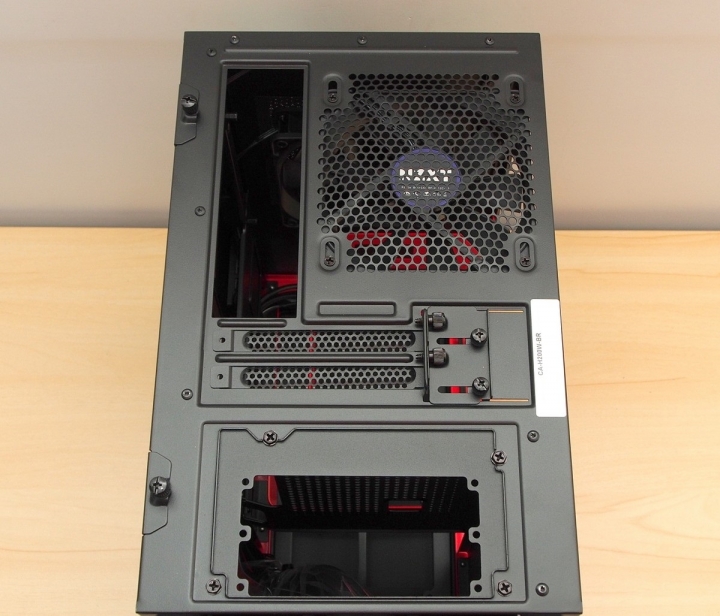

機殼後方一覽,電源採用常見的下置式設計

比較特別的是,雖然 H200i 可以使用 ATX 電源,但預設是多裝上了 SFX 的轉接鐵片

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

PCI-E 擋板採用可重複利用的設計搭配手轉螺絲固定,同時在擋板上開孔

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

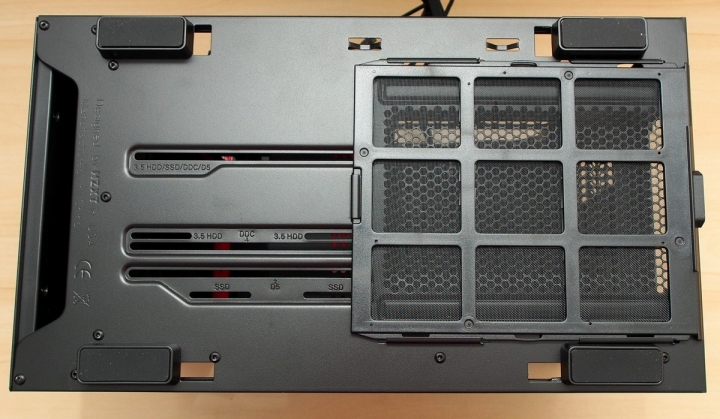

機殼底部一覽,採用橡膠止滑墊,電源供應器區塊配有防塵濾網

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

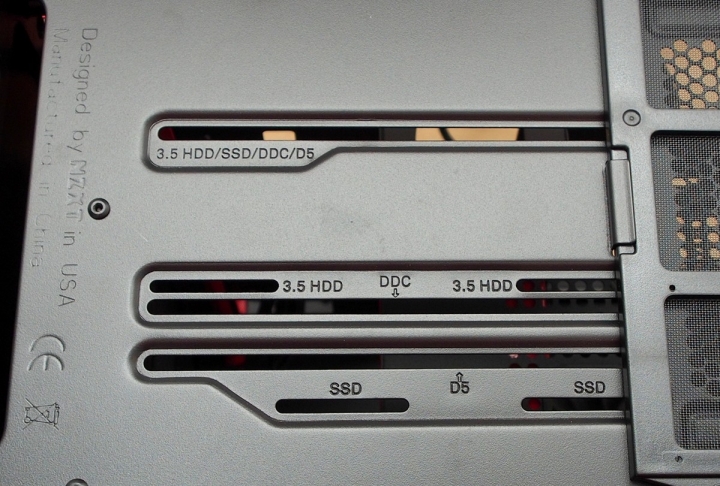

前方標有水箱幫浦、3.5" 及 2.5" 硬碟固定點

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

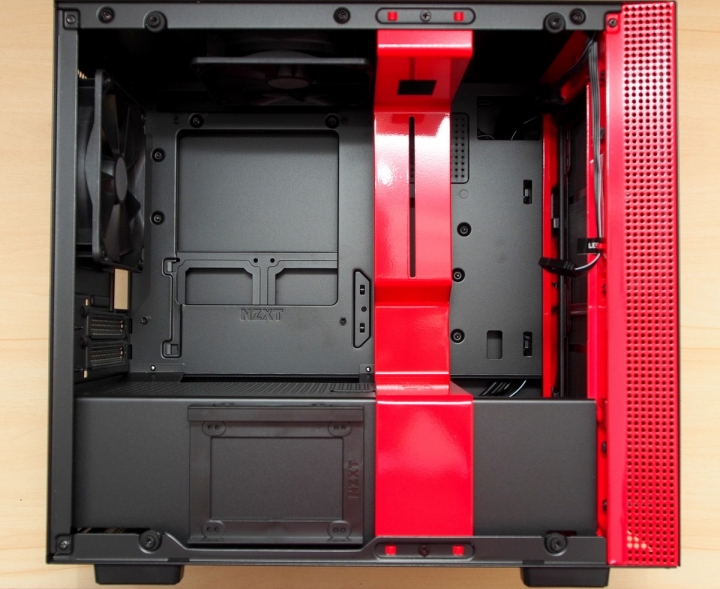

內部結構一覽,除了前面板框體跟 cable bar 為紅色之外,其他部分全黑化處理

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

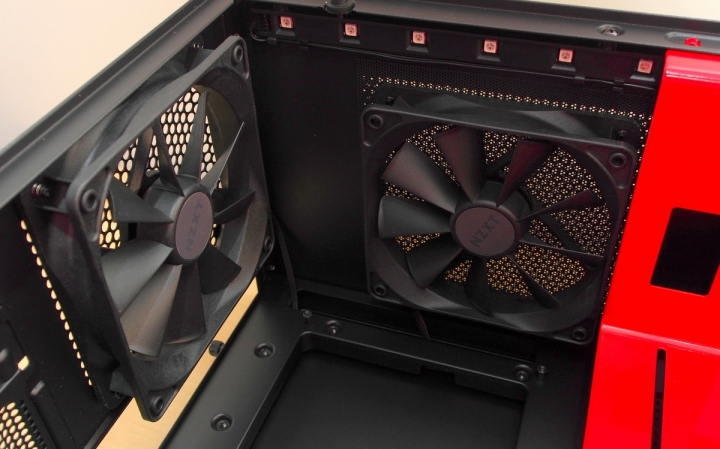

上方及後方預先安裝 12 公分扇

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

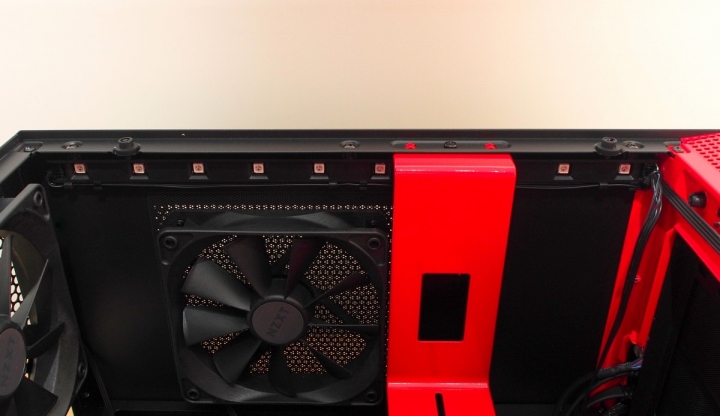

機殼上方預先安裝 RGB 燈條

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

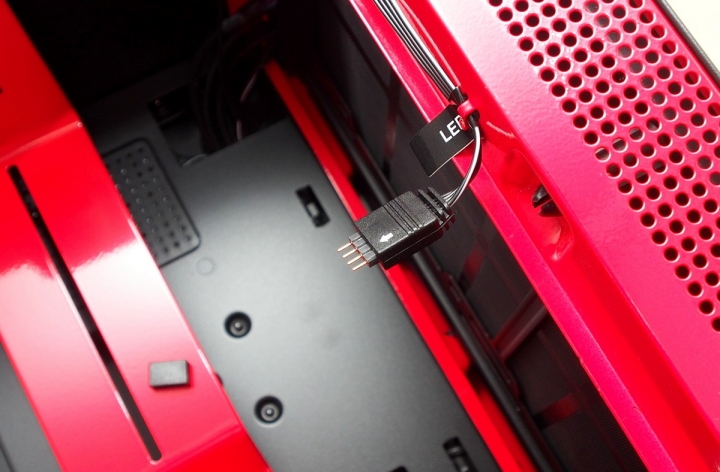

前方留有一組 4pin RGB 擴充針腳,方便使用者擴充燈條

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

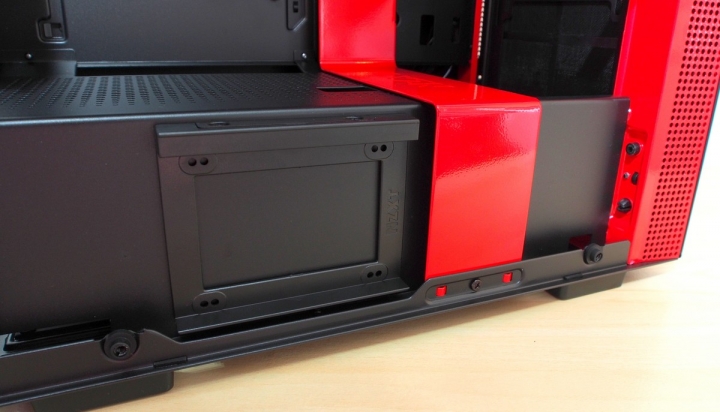

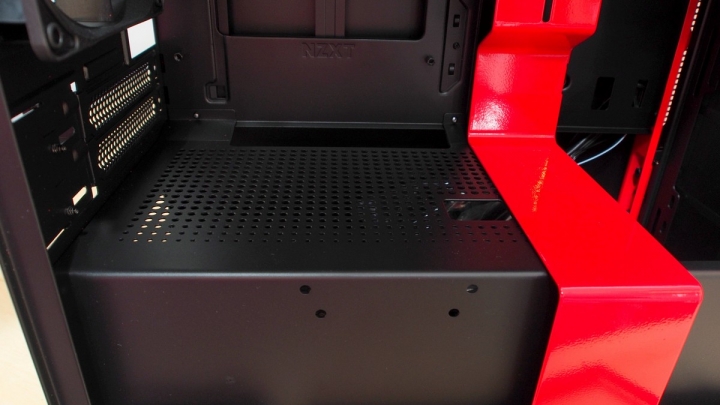

電源供應器遮罩側邊提供一組 2.5" 硬碟架

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

雖然 H200i 可以安裝 2 slot 顯卡,不過距離隔板也沒剩多少空間,所以隔板上也有加上額外開孔

並在內側以及外側分別切出主機板線材跟顯卡 PCIe 外接電源線材的開孔

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

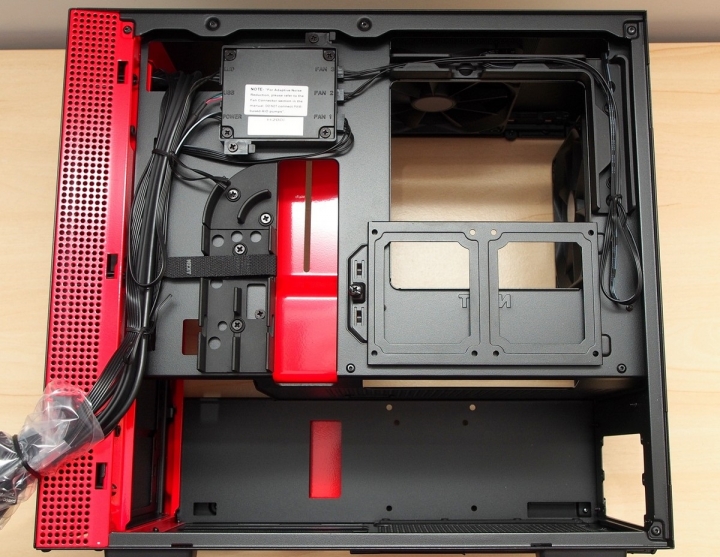

機殼背面一覽

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

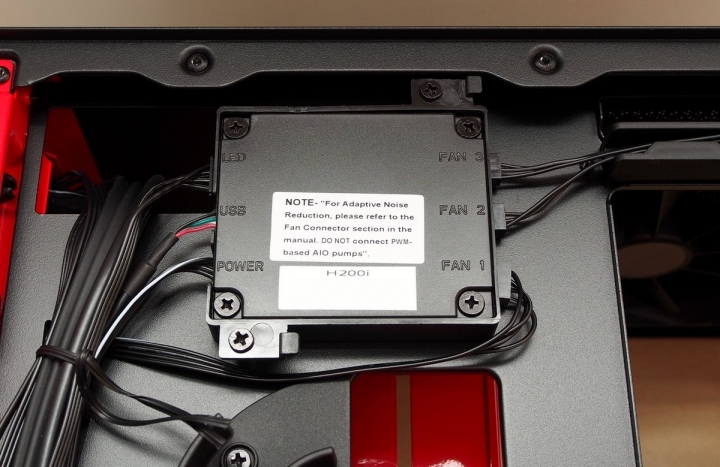

型號後綴帶 i 版本才有的控制盒

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

主機板托盤上側及 CPU Socket 背面均有開孔,方便 EPS 12V 線材背走以及安裝散熱器

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

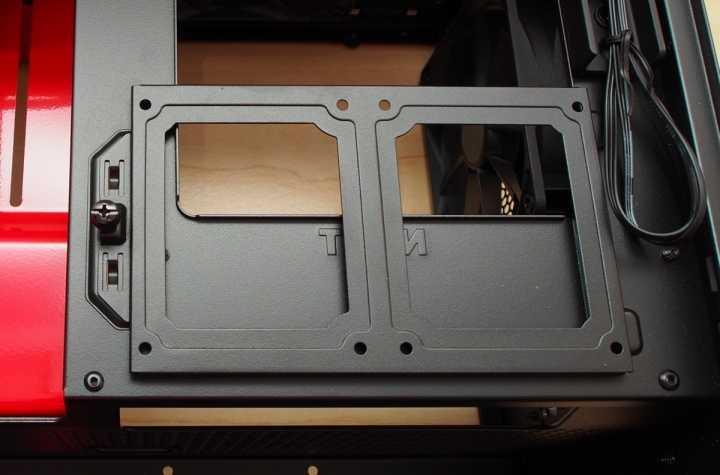

底下金屬支架留有兩組 2.5" SSD 固定點,可利用旁邊的手轉螺絲卸除支架

另一個覺得蠻聰明的地方在於 H200i 的背板開孔相當大

對於後側設有 M.2 插槽的 ITX 主機板來說,臨時拆裝相對輕鬆很多

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

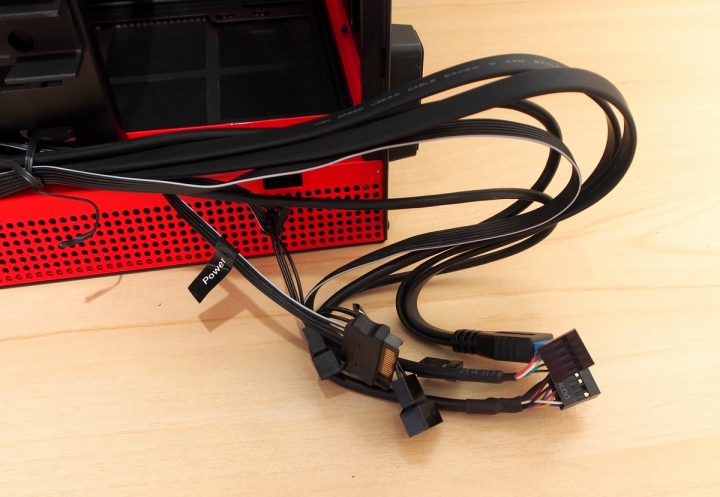

機殼與控制盒線材同樣採全黑化處理

控制盒需要使用一組 SATA 電源並連接至主機板的 USB 針腳

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

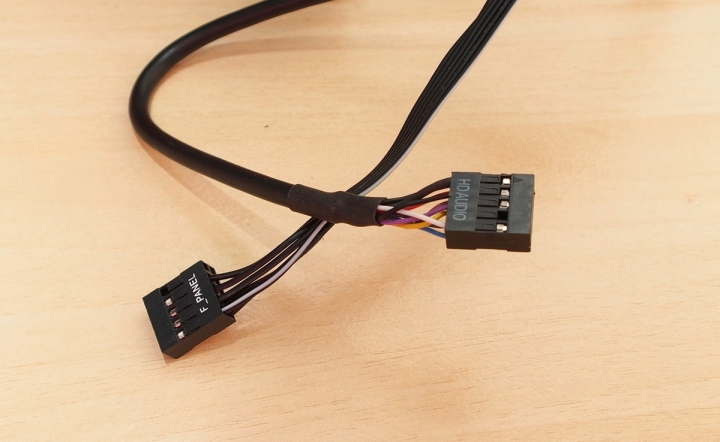

面板線材整合成單一端子,音訊部分捨棄舊式 AC97,僅保留 HD Audio

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

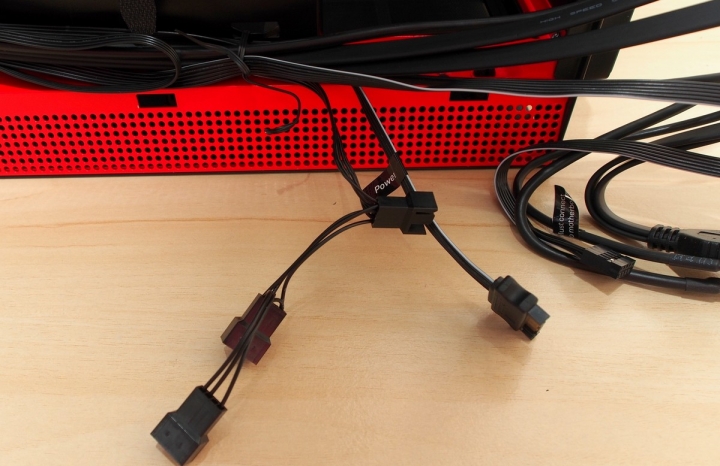

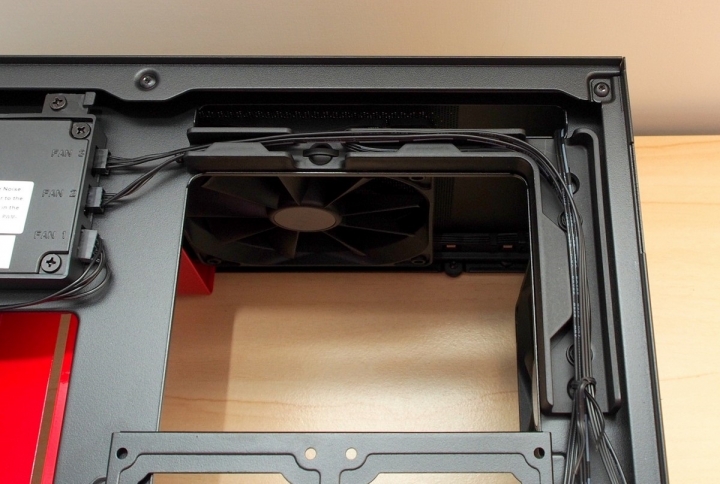

除了預先安裝的兩顆風扇之外,控制盒已預先接上一對三的 4pin PWM 風扇分接線

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

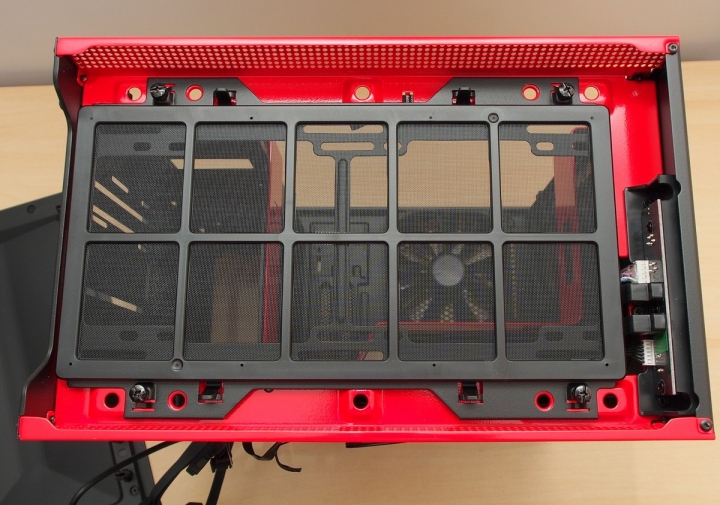

前面板採用一般卡榫設計,用點巧勁拉開就可以看到濾網跟風扇支架

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

支援雙顆 120 或 140mm 風扇

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

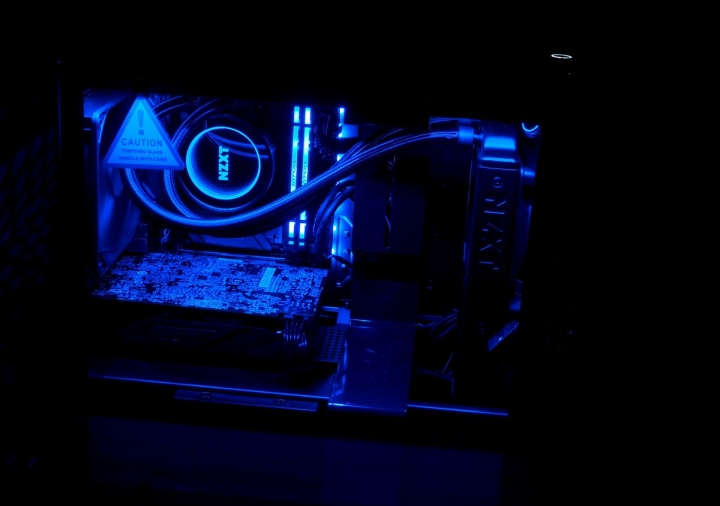

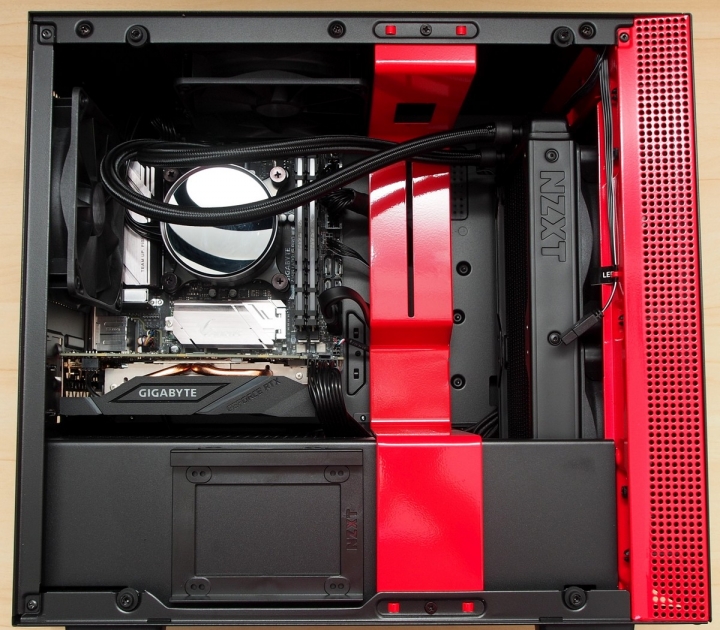

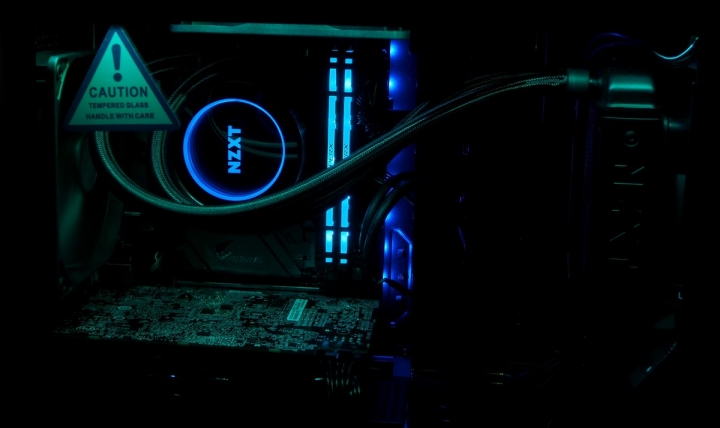

咻一下,一個下午就過去

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

好險開機沒問題

底下跑些常見的測試

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

======================================

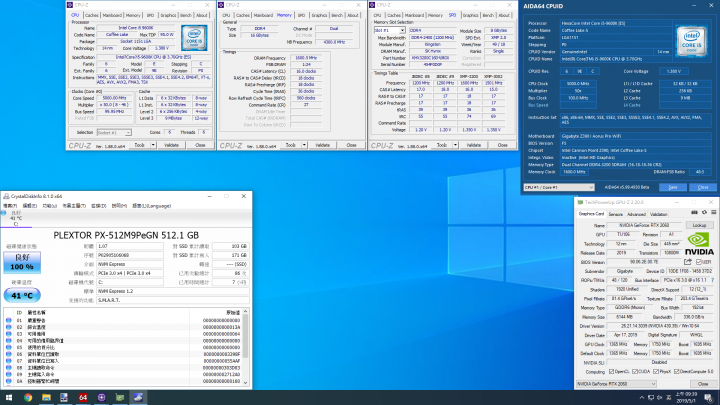

測試平台:

CPU:Intel Core i5-9600k @ 5g
MB:Gigabyte Z390 I AORUS PRO WIFI
RAM:Kingston HyperX Predator RGB DDR4-3200 8G x 2
VGA:Gigabyte RTX 2060 6G IXOC
HDD:Plextor M9PeGN 512G
PSU:Mistel Vision MX550
OS:Windows 10 Pro x64
======================================

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

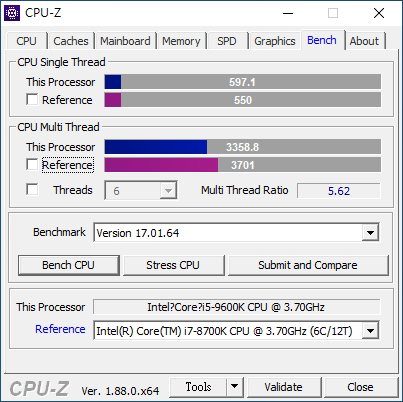

CPU-Z 內建 benchmark,單核 597.1、多核 3358.8

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

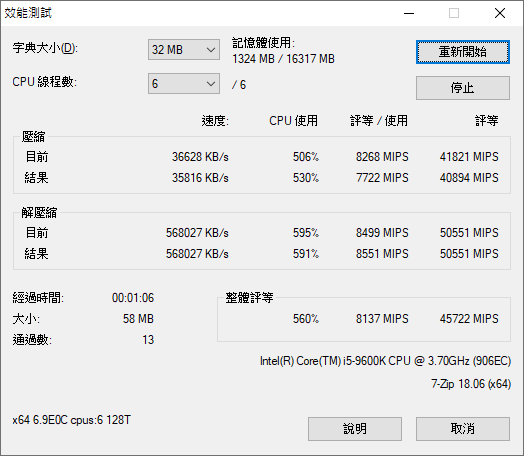

7zip 效能測試,壓縮 40894 MIPS,解壓縮 50551 MIPS

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

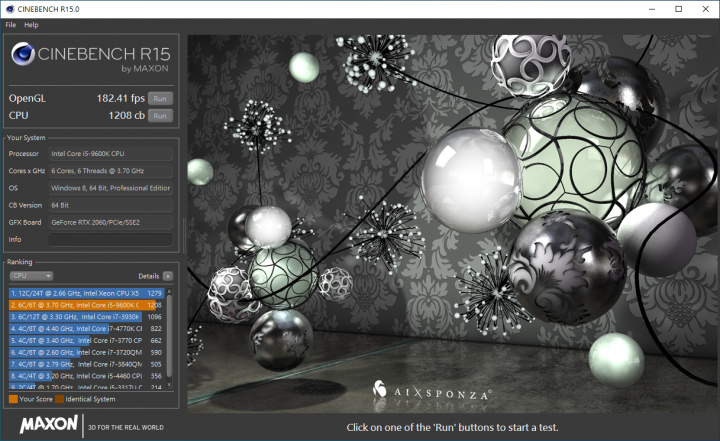

Cinebench R15,CPU 1208 cb

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

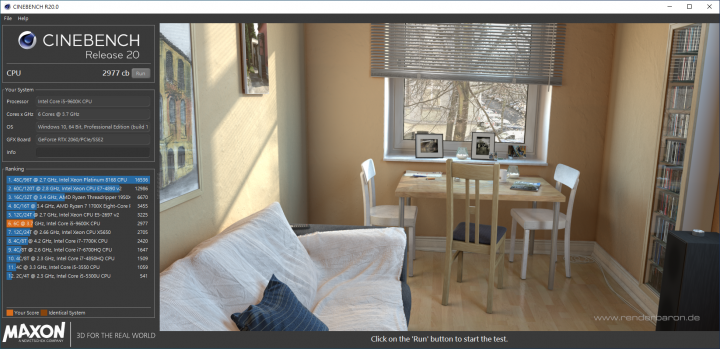

Cinebench R20,CPU 2977 cb

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

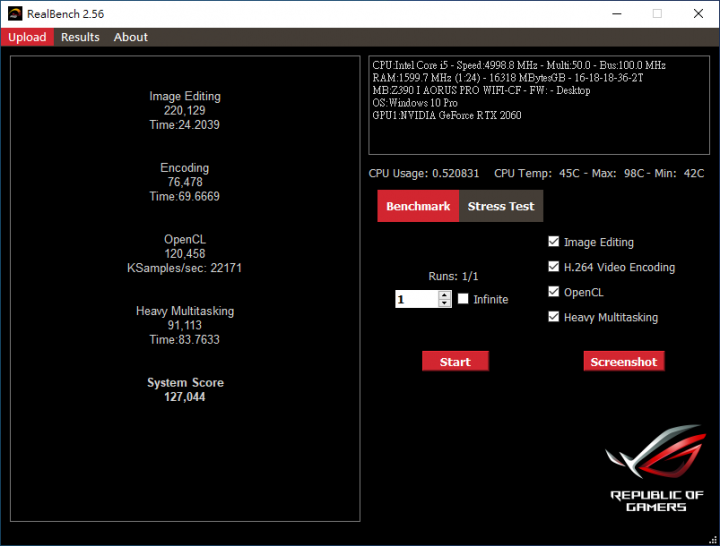

RealBench,System Score 127044

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

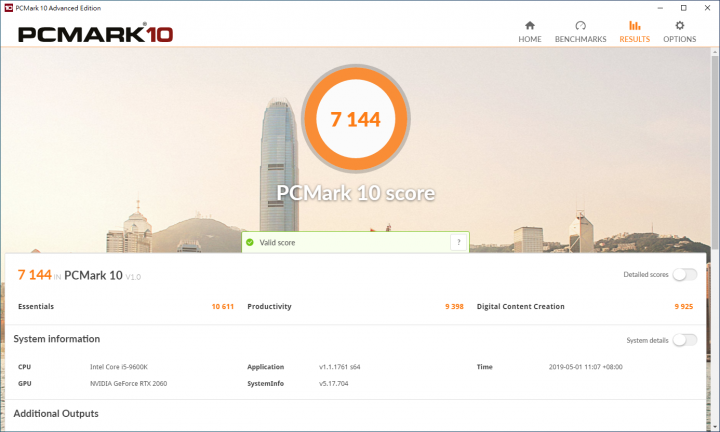

PCMark 10,Score 7144

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

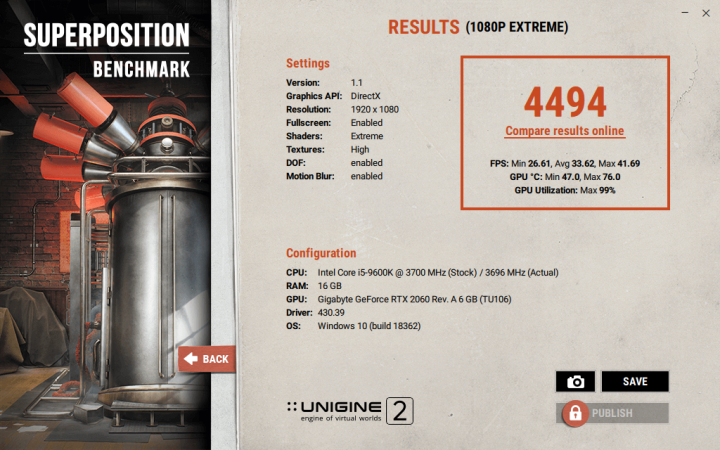

Unigine Superposition 1080p Extreme,Score 4494

水冷小鋼炮 Gigabyte Z390 I AORUS PRO WIFI 組裝開箱

隨著 Z390 補足了上一代缺乏的 CNVi wifi 以及 USB 3.1 Gen2

再加上既有的 HDMI 與 DP 雙 4K 輸出設計與完整的 RGB 支援

Z390 I AORUS PRO WIFI 算是配置相當全面的一張主機板

雖然前置 Type-C 插槽設計或許太前衛,目前沒有幾款機殼能使用

不過對於這樣的高階主機板來說,加入一些前瞻設計也是一定要的

適合想要打造小型遊戲機的使用者
