MSI X470 GAMING M7 AC 登場( • ̀ω•́ )，MSI 會拿出多少堆料，還是有哪些有趣的超頻玩法 ? 請大家繼續看下去歐~~ 本次一樣有附上MSI BIOS 的超頻介紹，還有記憶體高頻率玩法~
**BIOS 設定任何數據和電壓都要注意安全歐**
。外觀介紹
▲豐富的宇宙版本(?!)盒繪，買盒送主機板WW
▲背後介紹
▲說明書、驅動、文件
▲SLI 橋接器、RGB 線材、天線兩隻、信仰徽章、螺絲、SATA 線材
▲主機板正面有一個很大的 U，跟我們很像XD，難道是聯名款(誤)
▲主機板背後，有三個神祕水滴，有些機殼銅柱會長在那些位置，這有保護主機板作用歐
▲電相也是很滿，週圍散熱片很厚實

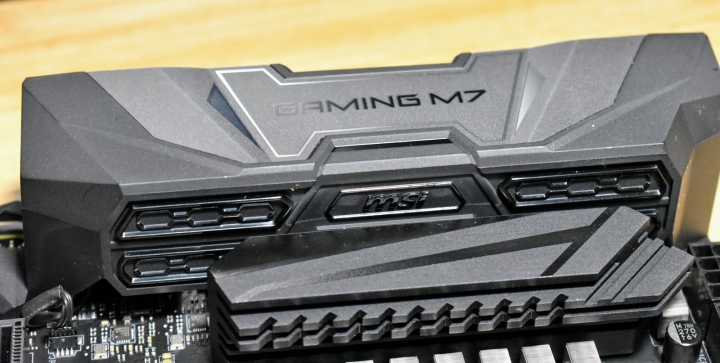

▲I/O 護甲背後也有設計
▲兩個 8-PIN 電源接頭，電力不是問題

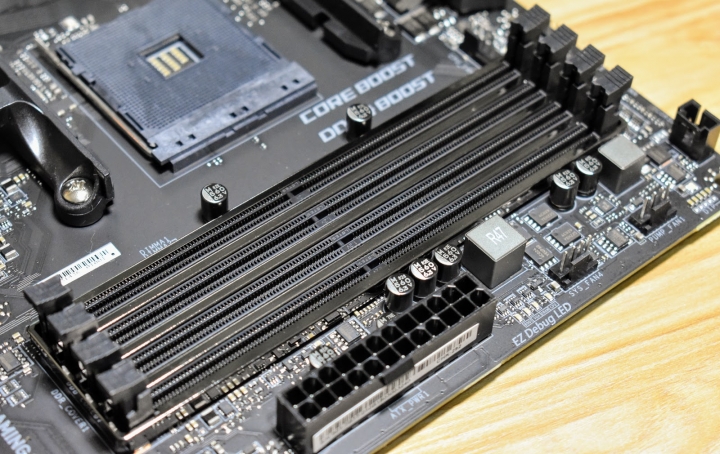

▲雙通道記憶體 4DIMM，最高可以超頻道 3600MHZ 以上，強化記憶體插槽金屬包覆
24-PIN 電源接頭
▲支援 CORSAIR 接頭和 12V RGB
▲USB 3.1 Gen1 接頭和六個 SATA 6Gb/s 接頭
▲USB 3.1 Gen1 接頭和USB 3.1 Gen2 接頭 (支援TYPE C)，開機 / RESET 按鈕，OC 旋鈕，除錯燈號，5V 的 RGB 接頭
▲兩個 USB 2.0 接頭
▲簡易除錯燈，誰不乖很快就能發現W
▲音效 Dual Realtek ALC1220 解碼晶片

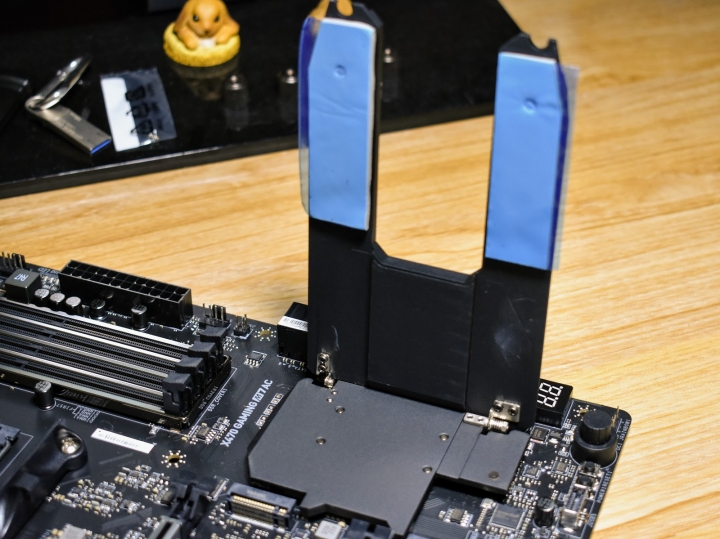

▲ M.2 散熱片和 X470 晶片散熱片合體在一起
PCIe 支援 2-Way NVIDIA SLI 技術 支援 3-Way AMD CrossFire 技術

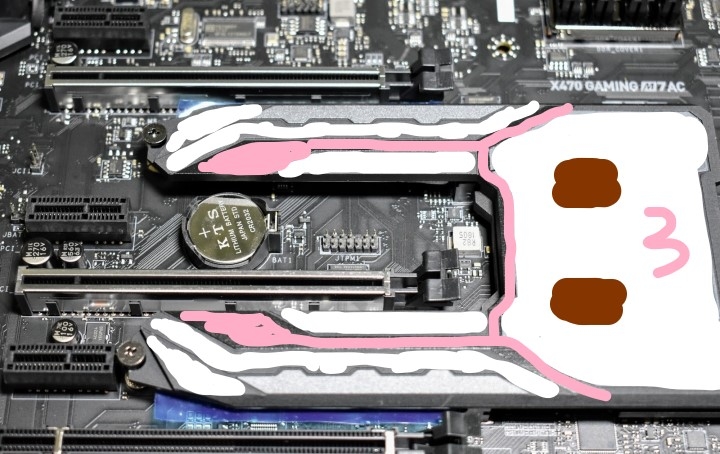

▲兔耳哈哈，動物方程式(誤)，要記得移除透明塑膠片
▲ M2_1 插槽 (處理器) 支援 PCIe 3.0 x4
M2_2 插槽 (晶片組) 支援 PCIe 2.0 x4 和 SATA 6Gb/s
▲清除 CMOS 按鈕，刷 BIOS 按鈕、PS/2，USB 3.1 Gen1 連接埠(紅色有一個 TYPE C)，
USB 2.0 Port (黑色) Killer LAN，Intel WiFi / Bluetooth，音效接頭含光纖
▲今天使用 R7 2700X，要記得用散熱膏，不要塗太多!

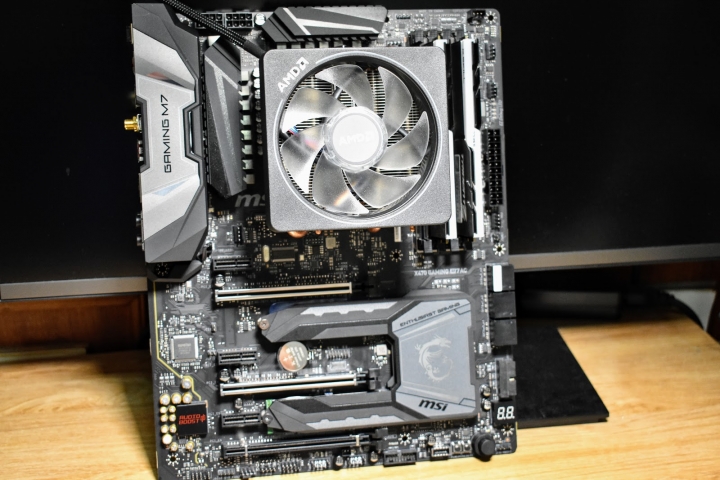

▲安裝完成

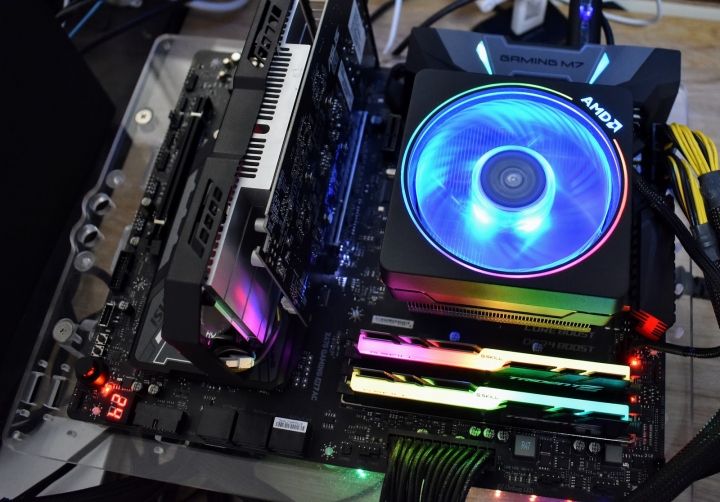

▲M7 閃亮登場
▲有兩片 RGB 顯示

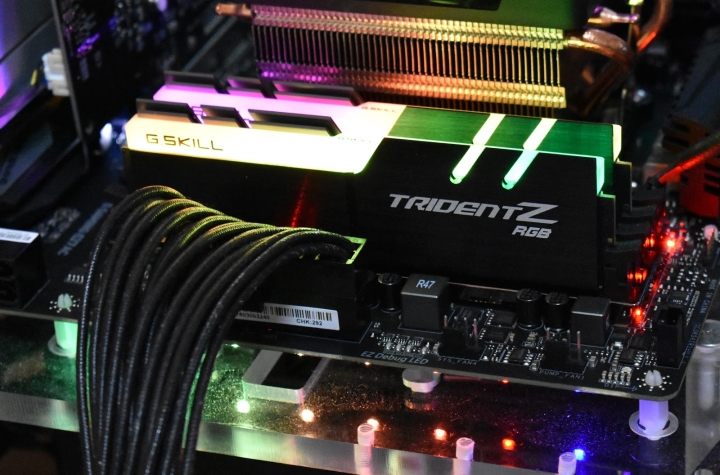

▲主機板下面也有 RGB
。測試數據
配備:
AMD RYZEN 7 2700X 原廠風扇
芝奇 幻光戟 F4-3200C14Q-32GTZRX / amd ryzen專用 / 8GB *2
MSI X470 GAMING M7 AC (BIOS2018-05-07)
AMD RX 560 2GB
M8PEG NVME PCIE SSD 256GB
全漢 皇鈦極 PT 850W
Win10 1803
室溫26度
原廠網站
▲CPU-Z數據
▲CB R15數據
▲ADIA64 記憶體測試數據，燒機數據

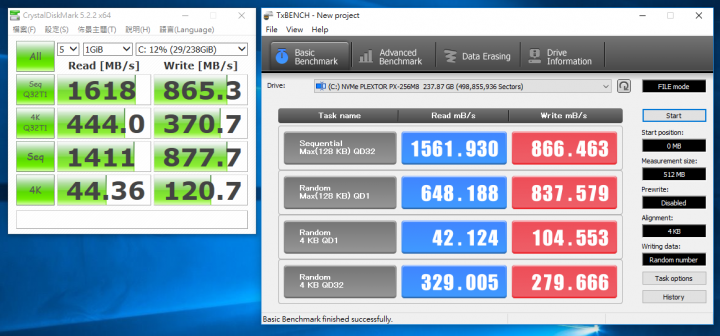

▲ SSD 測試數據
。BIOS教學
▲進入BIOS 後，一般會到簡易模式，要按下 F7 進入進階模式
▲選左邊第二 OC
▲ CPU Ratio 就是 CPU 倍頻輸入數據，A-XMP 可以套用記憶體頻率，Memory Try It ! 可以挑戰記憶體極限
▲CPU Core Voltage 是 CPU 電壓值，直接輸入數字，DRAM Voltage 是記憶體電壓，輸入數字
▲ Precision Boost Overdrive 設定，找到 CPU 特徵 進入

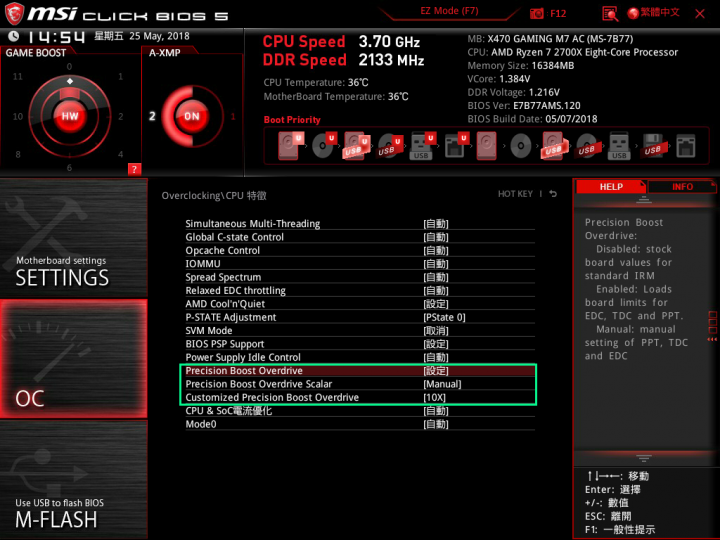

▲ Precision Boost Overdrive ，功能上到下，打開設定 > Manual手動 > 10X最大值，就完成

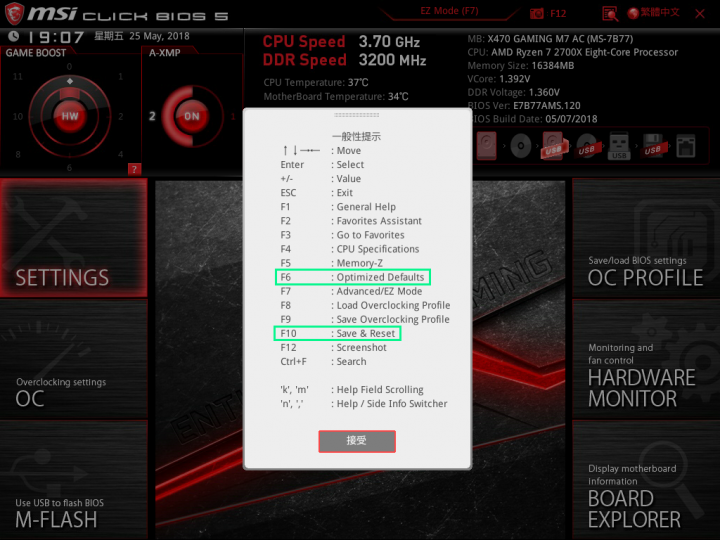

▲貼心提醒，F6 回復預設 BIOS 數值，F10 存檔離開
。番外篇

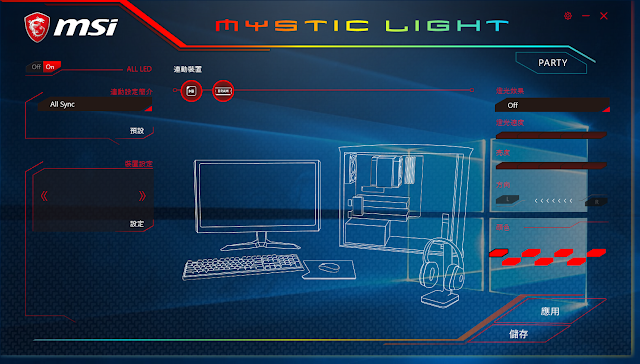

▲想控制 RGB，去下載 MSI MYSTIC LIGHT，主機板上或是燈條、外接 RGB 風扇、RGB 記憶體
▲記憶體超頻 3600MHZ

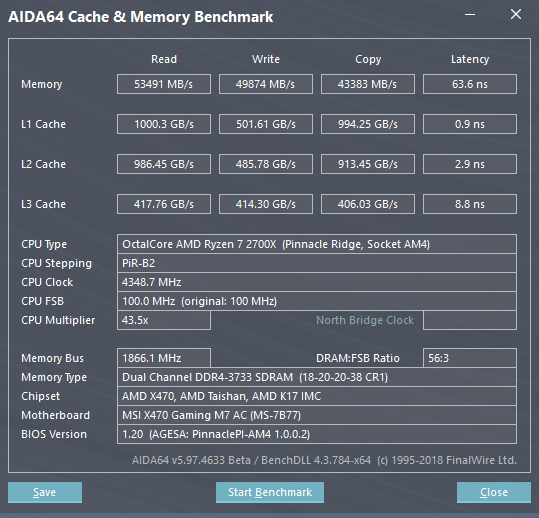

▲記憶體超頻 3733
MSI X470 GAMING M7 AC 主機板，使用 KILLER 有線網路滿特別 der，一般都是和 WIFI 一起使用 INTEL LAN，記憶體超頻表現相當傑出，只用了懶人設定，可以上到 3733 MHZ 算是很強，挑選特定記憶體有機會可以上 4000 歐，Precision Boost Overdrive 打開後的效能也是不錯，但是溫度方面略高了一點，最高單核頻率可以到 4.35GHZ，算是達到正常數值!
小小遺憾主機板上的 RGB 光害少一點，還有就是 I/O 背板沒有直接預裝在上面，UNI 是 5 月初才測試這張板子，所以一併更新 BIOS 到最新版，剛出時的一些問題算是都解決了，給大家一些參考~
有想問的想測試的，都可以到我們 UNIKO's hardware - Pc建築大師 FB粉絲團留言歐
☆ヾ(*´・∀・)ﾉヾ(・∀・`*)ﾉ☆
UH = UNIKO's HARDWARE
