[開箱] TUF電競聯盟AMD X470-PLUS GAMING新兵上場

在ASUS重新定義TUF成為入門GAMING產品主線之後
如果印象還記得 TUF Gaming 系列第一張主機板
是由 AMD 的 TUF B350M-PLUS GAMING 當作開端
緊接著Intel的 Z370/H370/110 CoffeeLake平台發布後
一連串的 TUF GAMING 系列主機板也鋪天蓋地的出現

當然作為AMD AM4 X400系列首發晶片組 TUF GAMING在這裡也沒缺席
緊接著最後端上 TUF X470-PLUS GAMING
特色︰比ROG STRIX相比下價格較便宜，又比PRIME系列多了1年保固

ROG STRIX X470-F GAMING 五年保 + AURA RGB完整支援5VADD+12VADD
X470-PLUS GAMING五年保固 + AURA RGB 12VADD 支援
PRIME X470-PRO 四年保固 + AURA RGB 12VADD 支援

簡單來說 TUF GAMING 目前的訴求明確︰組成的聯盟
整體將以簡單+較低的價格+合作夥伴一致性的鑑別度
帶著五年保固年限的裝體驗電競入門組裝平台主機板

────────────────────────
本次開箱測試主角 AMD 系列平台第二片 TUF GAMING
以及搭配 Ryzen 5 2600 盒裝處理器測試




X470-PLUS GAMING 的特色︰繼承 TUF 系列耐久用料
TUF GAMING Audio、AURA SYNC RGB 照明技術對應



由第三方實驗室檢測驗證通過的-通過耐用性認證 TUF Certification



插花入鏡一把之前Z板RUF回函活動送的 TUF 聯名款瑞士刀





X470-PLUS GAMING 主板主角登場︰
依舊採用低調黑色系的用色安排，記憶體方面
也開始陸陸續續有合作夥伴設計相同批配色的產品

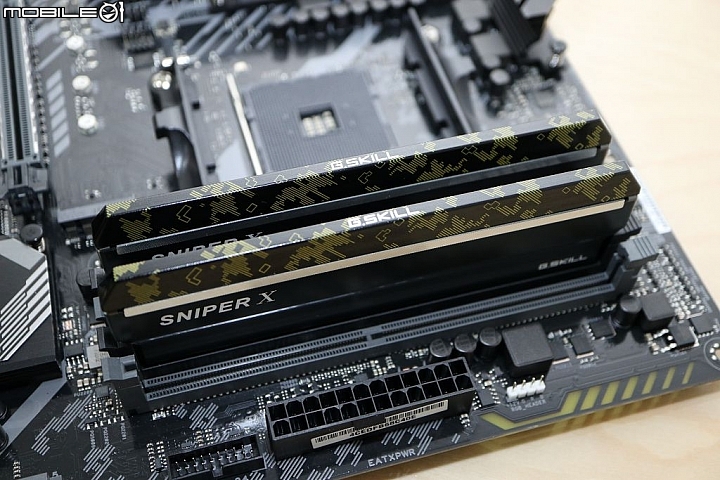

像是 G.SKILL SniperX 數碼黃就是針對TUF系列所匹配使用



G.SKILL SniperX 起始時脈從2400-3400以上不等
主要特色採用鋁合金散熱片+軍武迷彩風格色系
來搭配狙擊手系列的風格呈現




跟 TUF GAMING 主機板做一體性的整合融合設計



AMD X470 FCH 所採用的 TUF 花樣散熱片
純粹裝飾型風格，不具備發光功能



硬體規格支援︰以使用Ryzen處理器為規範時

PCI-E 配置配置︰兩組PCI-e x16
插槽頻寬分配 x16+ 單卡由CPU提供3.0的速度
另外一組PCI-e x16則由X470提供 2.0 的速度
可援非對稱 x16+x4 交火雙顯卡，其餘PCI-e x1三組均為 2.0



M.2 支援度︰共兩組

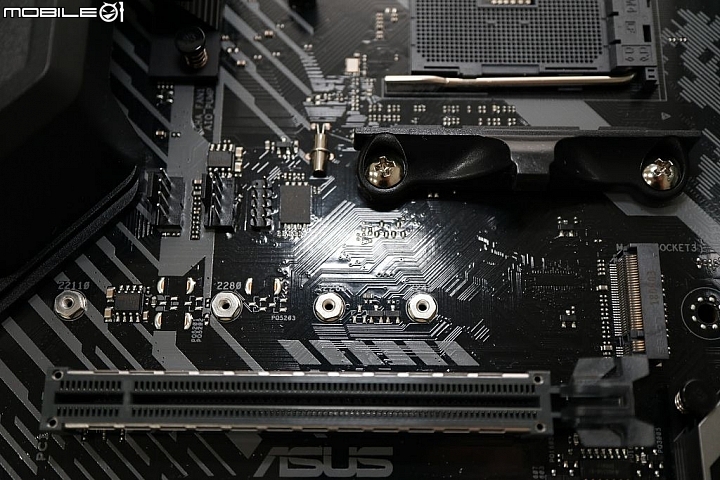

第一組靠近CPU方位的，透過處理器提供支援 3.0 x4 速度

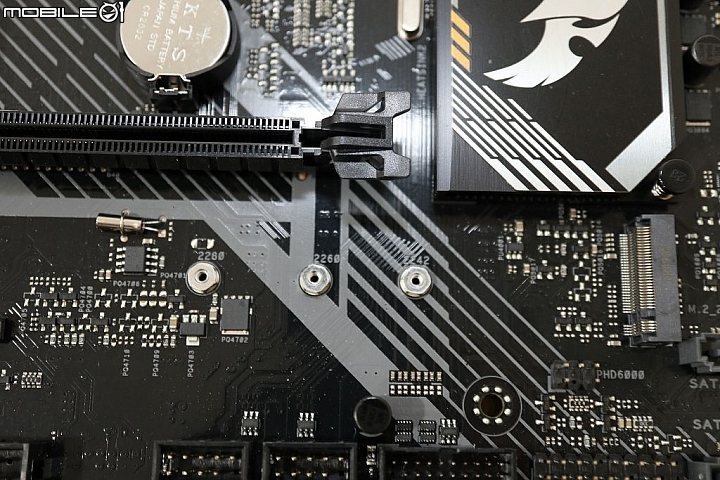

第二組靠近X470晶片組的M.2支援 3.0 x2 速度




SATA 擴充配置︰共6組，兩組為平行配合PCB內凹設計
有利於主板安裝至機殼內平行走線理線便利安裝
TUF GAMING 字樣則為發光區


USB 擴充配置︰
USB 3.1 Gen1 擴充針腳19Pin兩組
USB 2.0 擴充共２組延伸

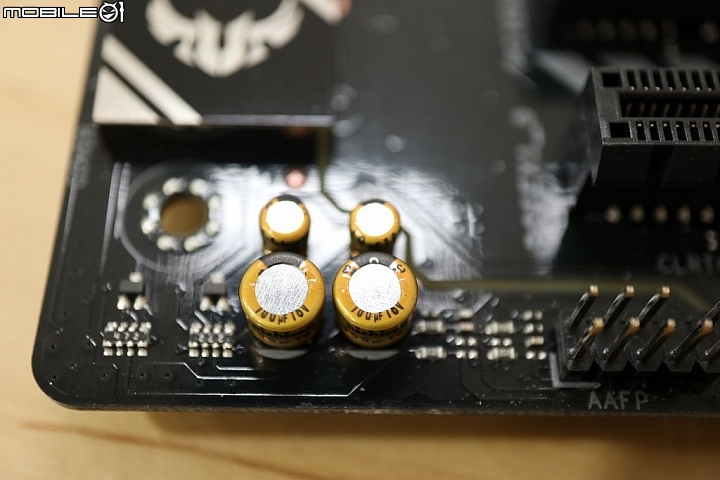

音效配置︰Realtek音效晶片TUF客製化DTS Audio及日製音訊電容

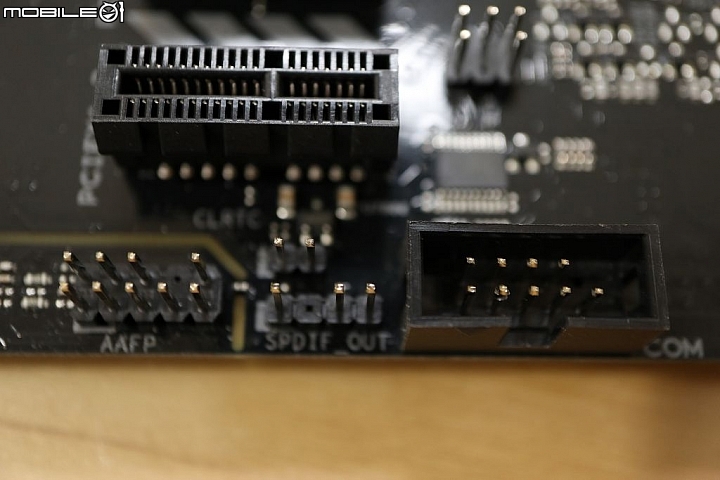

保留一組SPDIF/Out擴充針腳可連接模組面板支援同軸/光纖



AURA RGB Sync 支援一組外接燈條/周邊模組類比12v


供電配置方案︰客制化方案DIGI+ EPU數位電源ASP1106控制晶片
跟之前H370 TUF平台採用類似的Mosfet配置4C10B/06B共4+2相APU使用

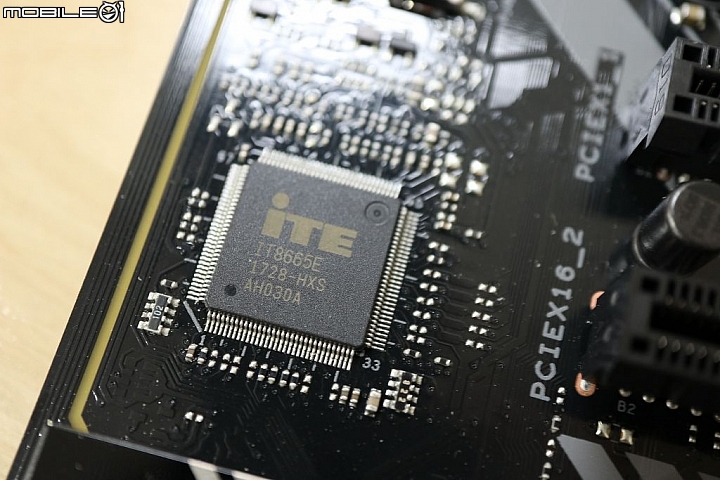

環控晶片採用ITE IT8665E



後I/O採用TUF GAMING 土黃黑元素色遮罩



USB3.1 Gen1兩組TypeA一組TypeC、USBGen2三組A+C
顯示輸出支援DVI-D+HDMI1.4b
解析度HDMI︰4K/24Hz / DVI 1920x1200 60Hz
網路晶片為Ｒ網，音訊接頭共3組輸出，音源/麥克風/Line-In



───────────────────────────
測試平台參數︰

AMD Ryzen 2600 + Stealth 散熱器
G.SKILL SniperX 2666 8Gx2
VGA NVIDIA GTX1060 6GB
WD Black NVMe SSD

使用Stealth散熱器超頻幅度至4.0Ghz全核
預設自動調整電壓1.363v



CPU-Z Bench跟上一代的 Ryzen 1600對比較




CINEBENCH R15測試
OPenGL 125.91fps
CPU 1345Cb
CPU Single Core 164cb



CPUMark 99︰589



PCMark10



TimeSpy︰CPU 5777



TimeSpy Extreme︰CPU 2773



軟體支援方面︰TUF X470也能支援AMD StoreMI




以及音效支援TUF GAMING dts搭配耳機的遊戲辨位技術



遊戲搭配測試表現︰1920x1080 144Hz螢幕環境

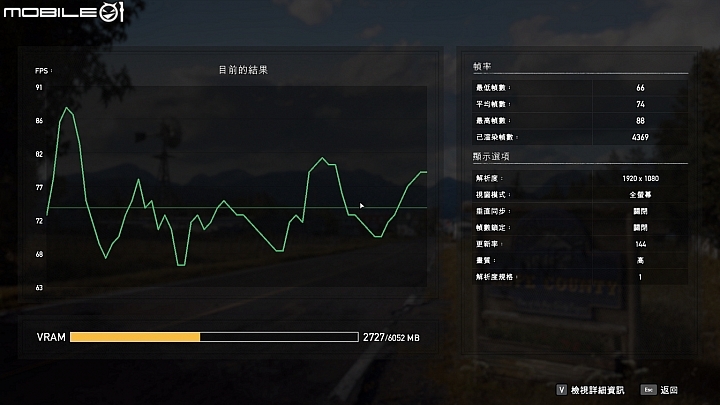

FarCry5 特效︰高
最低FPS︰66
平均FPS︰74
最高FPS︰88



在R5 6C12T 4.0Ghz的幫助之下
BF1 64多人連線平均處理器使用率保持在41.20
FPS維持在70左右




發光的部分，主板端發光的部分僅有兩個區域
軟體則透過AURA RGB Sync來進行調整
如需要擴充則可透過板載的12V RGB接頭

https://i.imgur.com/xkbbxkW.jpg




───────────────────────────
X470-PLUS GAMING以及AMD Ryzen 2600測試心得

AMD Ryzen 2600方面比起第一代有更良好的超頻能力
6C12T 更適合性價比先決採購需要多線程的玩家
非Ｘ版更適合喜歡手動調教的玩家來進行微調超頻
散熱方面原廠送的風扇也足以應付，如果要更低溫或更安靜的解熱
則更換AIO水冷或者中階的塔散會更有幫助

主板方面目前ASUS的零售主板系列大致可以分為系列品牌
台灣零售市場ROG系列一律五年保固以外
TUF Gaming除極少數的H310外，特色也是五年保

ROG = 玩家超頻極致電競 OC/Gaming
ROG STRIX = Built for esports 電競/競技類遊戲平台
TUF GAMING = 簡單安全的DIY組裝體驗電競入門組裝平台
PRIME = 則是一律為4年保 ASUS 老招牌的通路主機板
WS = 工作站 DIY 平台/高階旗艦

如一開始所提到TUF GAMING目前的定位走向
擴充能力對比上面的STRIX稍微少了點，主要是提供入門者
結合合作夥伴打造以快速/容易簡單作為辨識特色的DIY
五年保固遊戲Gaming入門平台，後面應該預期可看到
TUF Gaming的整體形狀會愈來愈完整齊全
讓組裝在ROG STIRX / TUF GAMING / PRIME 三者之間
保固/規格/價格上有更多不一樣的彈性選擇

目前普遍看來TUF Gaming系列主板如除了以耐久用料以外
擴充性跟外觀性能夠在提升一些會讓TUF Gaming系列風格更有特色
除了已經在走的ATX以及M-ATX的TUF Gaming系列主板
期待TUF Gaming也能出ITX產品線來組合更完整的解決方案
