asrock的reset按鈕接法

Snow

112分

樓主

2017-05-03 10:21

之前用裝別家板子，手冊都會寫哪兩個插腳是接機殼reset，

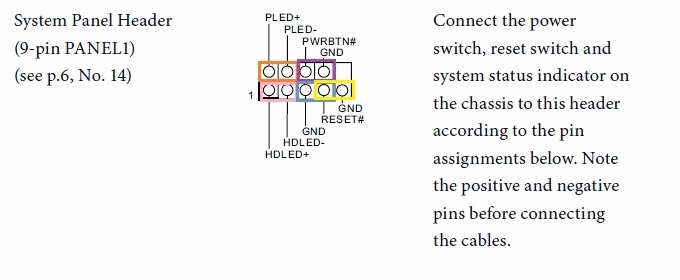

但這次裝asrock的板子，發現他手冊只寫了個RESET#，左右都是寫GND

asrock的reset按鈕接法

翻了同一家其他款板子也是都寫這樣

想請問這樣子reset是要插左邊的GND還是右邊的GND啊？

2017-05-03 10:21 發佈

文章關鍵字 ASRock reset 按鈕

5818分

2樓

2017-05-03 10:27

Snow wrote:
之前用裝別家板子，手...(恕刪)

黃色兩邊用起子或能導電剪刀觸碰測試

正常來說應該照順序插

528分

3樓

2017-05-03 10:44

你那張Reset與左右GND其中一支(負極接地)做短路
都可以達到重開機的效果

Snow

112分

樓主

2017-05-03 18:59

感謝兩位的回覆，晚點我來試試看好了

52分

5樓

2017-05-04 8:44

如果左右都是GND的話,那插左或插右都可以

161分

6樓

2017-06-03 20:45

chunlinmo wrote:
如果左右都是GND的...(恕刪)

正解...
reset鍵不分極性..所以正差反差都能正確運行..
