最近想把工作電腦換成1151腳位的新電腦,
會選擇Z270晶片加上兩個M.2插槽的主機板,
組兩張NVMe的M.2 SSD來體驗爆炸性的讀取效能.
因為這台同時擔任家裡的影音中心,連接多部SATA硬碟,
選了幾張板子研究了規格發現有趣的事情
我的條件是
1.Z270晶片
2.要有兩個M.2插槽,且都是走PCIE模式
3.插兩個M.2後還有6個SATA可用
4.價格不超過6000

ASUS Z270-AR
Z270主機板規格小小心得

第二個M.2走PCIE的話,SATA5,6都不能用
再往上的Z270F gaming, Z270H gaming, Tuf z270 mark2 也都是一樣
更貴的就沒有細查了

技嘉 Z270 gaming K5
Z270主機板規格小小心得

這張用料看起來很新引人,音質表現也很讓人期待,
不過傻眼的是M.2第一插槽只要走PCIE的模式,SATA4,5就不能用.
意思是如果要插1張M.2 + 6顆硬碟的話只能把M.2插在第二插槽,
而不是顯示卡旁邊散熱較佳的第一插槽.

查完兩大廠覺得很灰心,想說只能買SATA轉接卡來用了.
想說順便看看微星,

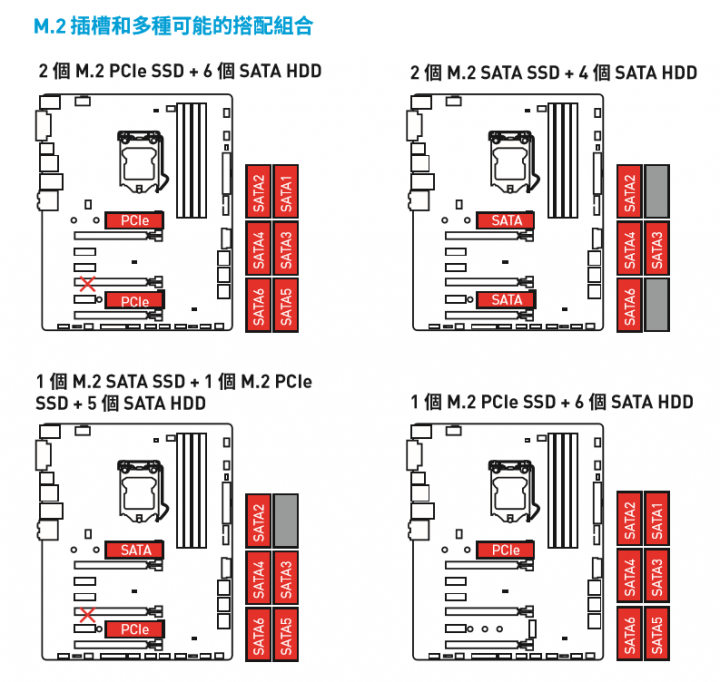

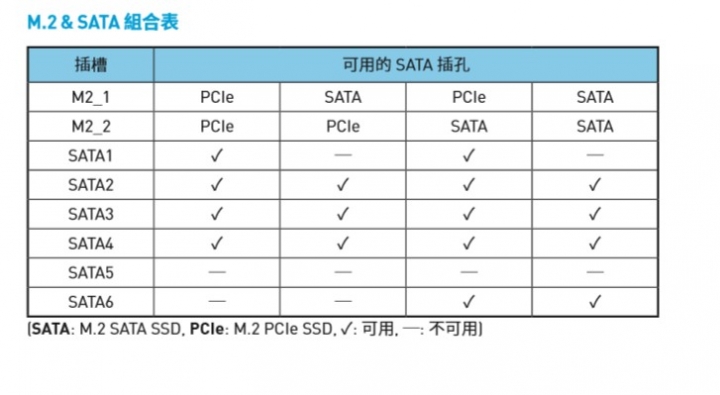

沒想到 Z270 tomahawk 以上就可以實現 2xM.2 跑PCIE模式 + 6 SATA同時作用
Z270主機板規格小小心得

往下一階的黃金蟒則不行
Z270主機板規格小小心得

好奇的是為什麼只有微星能做到?
能夠讓最多儲存裝置同時作用不是最好的嗎...
以上小小心得給有需要的人參考

2017-03-19 23:48 發佈

文章關鍵字 Z270 主機板規格心得

雲雀屋

雲雀屋
個人積分：552分
文章編號：63714497

552分

2樓

2017-03-20 15:49

gravady wrote:
最近想把工作電腦換...(恕刪)

請看使用手冊中的但書…︰
． The SATA1/ SATA5 port will be unavailable when an M.2 SATA SSD module has been installed in the M2_1/ M2_2 slot.

基本上表格中也說明了兩個 M.2 NVME 上去之後，等於 PCI_E4 無用，也就是第二個 PCI-Express x8 的部分無效，這代表整個系統取向傾向單一顯示卡的工作站或遊戲機，如果同時需要 Crossfire 或 SLI 的情況，還是無法用滿…。

這個整個問題還是在 Intel 晶片只給到這樣，下一代晶片也許就會解決這個需求了…。

gravady

gravady
個人積分：308分
文章編號：63715043

308分

樓主

2017-03-20 16:34

雲雀屋 wrote:
請看使用手冊中的但書...(恕刪)

． The SATA1/ SATA5 port will be unavailable when an M.2 SATA SSD module has been installed in the M2_1/ M2_2 slot.1

你引用這句好像是說如果M.2是跑SATA模式的話, SATA1/5就不能用.

不過看來的確是intel設計的問題,SATA槽跟PCIE槽就是會犧牲一個...
還好我不是重度遊戲玩家,不然就更難選了XD

tommyhb

tommyhb
個人積分：106分
文章編號：63796646

106分

4樓

2017-03-27 14:41

除了微星還有華擎也有
不過我不是買z270 我買的是h270 1月剛上市就買才2900

http://www.asrock.com/MB/Intel/H270M%20Pro4/index.asp#Specification
H270M Pro4

Storage
- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 15), NCQ, AHCI and Hot Plug*
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*If M2_1 is occupied by a SATA-type M.2 device, SATA3_0 will be disabled.

**Supports Intel® Optane™ Technology
Supports NVMe SSD as boot disks
Supports ASRock U.2 Kit

我想既然h270都有同廠牌z270應該也有
但我不是要推薦這家喔我第一次買這家好不好我不清楚
在這只是提共資訊分享一下

gravady

gravady
個人積分：308分
文章編號：63797593

308分

樓主

2017-03-27 15:58

tommyhb wrote:
除了微星還有華擎也...(恕刪)

華擎我也有查,Z270板子的M.2似乎都跟SATA插槽共用頻寬

Z270 taichi
• 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0,
RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology
15 and Intel Smart Response Technology), NCQ, AHCI and
Hot Plug*
* M2_1, SATA3_0 and SATA3_1 share lanes. If either one of
them is in use, the others will be disabled.
* M2_2, SATA3_4 and SATA3_5 share lanes. If either one of
them is in use, the others will be disabled.
* If M2_3 is occupied by a SATA-type M.2 device, SATA3_3
will be disabled.

Z270 extreme4
* M2_1, SATA3_0 and SATA3_1 share lanes. If either one of
them is in use, the others will be disabled.
* M2_2, SATA3_4 and SATA3_5 share lanes. If either one of
them is in use, the others will be disabled.
• 1 x Ultra M.2 Socket (M2_1), supports type
2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2
PCI Express module up to Gen3 x4 (32 Gb/s)**
• 1 x Ultra M.2 Socket (M2_2), supports type
2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module
and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
** Supports Intel® OptaneTM Technology
** Supports NVMe SSD as boot disks
** Supports ASRock U.2 Kit

tommyhb

tommyhb
個人積分：106分
文章編號：63806106

106分

6樓

2017-03-28 11:08

gravady wrote:
華擎我也有查,Z270...(恕刪)

阿原來是這樣阿
因為我看到h270m pro4寫到
*If M2_1 is occupied by a SATA-type M.2 device, SATA3_0 will be disabled.
所以我以為只要不用sata m2 用pcie m2就不會影響到sata只會影響到pcie

另外M2_2只能pcie m2 不支援sata m2
所以我認為可以兩個m2都用pcie + 6個sata同時
但實際上沒測過不曉得也沒看到更詳細的資訊

雲雀屋

雲雀屋
個人積分：552分
文章編號：63809576

552分

7樓

2017-03-28 15:43

tommyhb wrote:
(恕刪)...但實際上沒測過不曉得也沒看到更詳細的資訊

真要這樣測得花不少銀子…。

銀月戀雪

銀月戀雪
個人積分：0分
文章編號：63810603

0分

8樓

2017-03-28 17:05

真是感謝測試
我們才能知道寶貴的資料
