ASUS ROG STRIX Z270F GAMING 的前置USB3.0插座跟PCI-E SSD干涉

開開心心的組裝新機，突然發現USB3.0的插座跟PCI-E SSD會造成干涉，
硬塞進去也許可行，不過目前還是放棄前置 USB3.0

2017-01-09 10:49 發佈

文章關鍵字前置USB3.0插座 PCI-E SSD

雲雀屋

雲雀屋
個人積分：552分
文章編號：62988867

552分

2樓

2017-01-09 11:08

014.Shian wrote:
開開心心的組裝新機...(恕刪)

有可能機板佈局設計的人覺得因為有 M.2 ，理論上買雙顯示卡又裝 PCI-express 固態硬碟的人不多吧！
你兩張顯示卡沒先裝上去？

014.Shian

014.Shian
個人積分：3分
文章編號：62988956

3分

樓主

2017-01-09 11:16

2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 3.0/2.0 x16 (max at x4 mode)
4 x PCIe 3.0/2.0 x1
如果插在第二個PCI-E X 16
就會變成走 X8 X8

blackfantasy

blackfantasy
個人積分：209分
文章編號：62989125

209分

4樓

2017-01-09 11:29

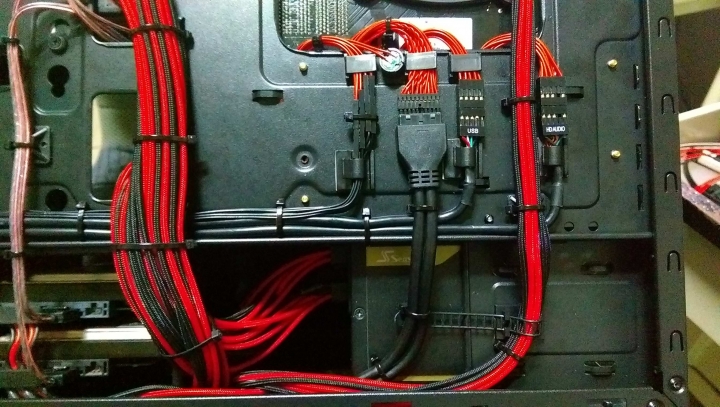

試試看訂製線,機殼的USB3.0插頭超大線也很硬,我用這種來延長線且整線後也比較美觀(對岸掏的

雲雀屋

雲雀屋
個人積分：552分
文章編號：62989147

552分

5樓

2017-01-09 11:29

014.Shian wrote:
如果插在第二個PCI-E X 16
就會變成走 X8 X8...(恕刪)

不會吧！ ASUS 說 PCI-express Lanes 有 20
x16 + x4 = 20 剛好過啊！

014.Shian

014.Shian
個人積分：3分
文章編號：62989325

3分

樓主

2017-01-09 11:42

雲雀屋 wrote:
不會吧！ ASUS ...(恕刪)

spec寫著就是這樣
我也沒辦法

blackfantasy wrote:
試試看訂製線,機殼的USB3...(恕刪)

這是一盞明燈阿，我來找找 100分

雲雀屋

雲雀屋
個人積分：552分
文章編號：62991231

552分

7樓

2017-01-09 14:18

014.Shian wrote:
spec寫著就是這...(恕刪)

拜託！ dual x8 是說兩張都 x16 會都變成 x8 ， Z170 Pro Gaming 都已經給 20 lanes ，沒理由新版本反而縮回去啊！
Intel 公佈的 Z270 晶片的 PCI Express Lanes 的最大上限是 24

你要不要先試試接起來跑看看，然後看看實際上變哪一種？

JASONT700

JASONT700
個人積分：59分
文章編號：62992001

59分

8樓

2017-01-09 15:28

雲雀屋 wrote:
拜託！ dual x...(恕刪)

那個24條不是這樣算的，上面兩條是來自CPU的X16，使用第二插槽時會透過切換器
拆成X8+X8，下面PCI-E X4跟X1才是來自Z270的24條裡面
設計來自CPU的通道就只能從CPU那16條去切，不能隨意改成從PCH那24條分過來

你可以去看看Intel Flex i/0

雲雀屋

雲雀屋
個人積分：552分
文章編號：62992571

552分

9樓

2017-01-09 16:18

JASONT700 wrote:
那個24條不是這樣...(恕刪)

抱歉！我一時記錯 PCI-express lanes 的規格了…，謝謝指點！
請忽略本貼中，本人的錯誤意見，謝謝！

alumic

alumic
個人積分：284分
文章編號：62993681

284分

10樓

2017-01-09 17:51

blackfantasy wrote:
試試看訂製線,機殼的USB3.0插頭超大線也很硬,我用這種來延長線且整線後也比較美觀

您好：

請問，這些外接的 USB 3.0 細線材，雖然又細又柔，方便整線，

但是否有試著去實測一下，接上之後，是否會讓 USB 3.0 的最高速度嚴重下降？
