主機板連接埠問題

0分

樓主

2016-12-16 17:35

問一個外行的問題，因為主板上的usb(9pin)連接埠只有一個，但是我需要再一個usb(9pin)連接埠接到風扇控制器，但我有看到usb3.0(19pin)的連接埠，是否能將風扇控制器的9pin連接埠接在usb(9pin)連接埠上??如果不行的話，是不是還要再買一個轉接的線材?

2016-12-16 17:35 發佈

文章關鍵字主機板埠問題

988分

2樓

2016-12-16 22:51

是可以的，USB 3.0的擴充座就有包含USB 2.0的線路

只要接對線就可以了

0分

樓主

2016-12-24 21:32

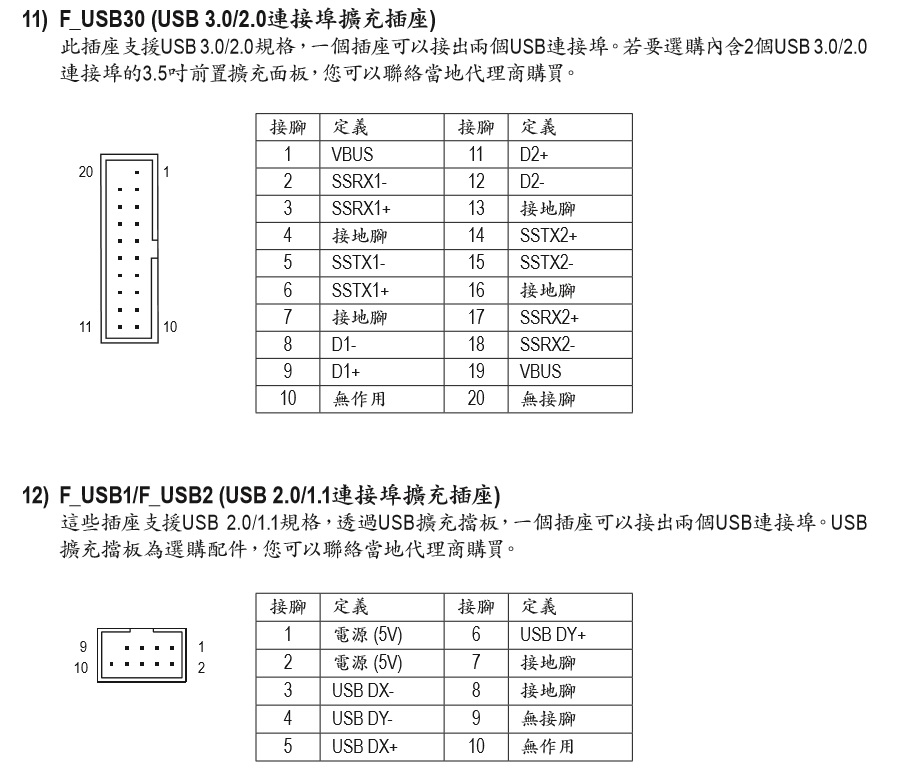

請問對應的usb3.0與2.0接腳為何，抱歉實在是不太懂

988分

4樓

2016-12-24 22:00

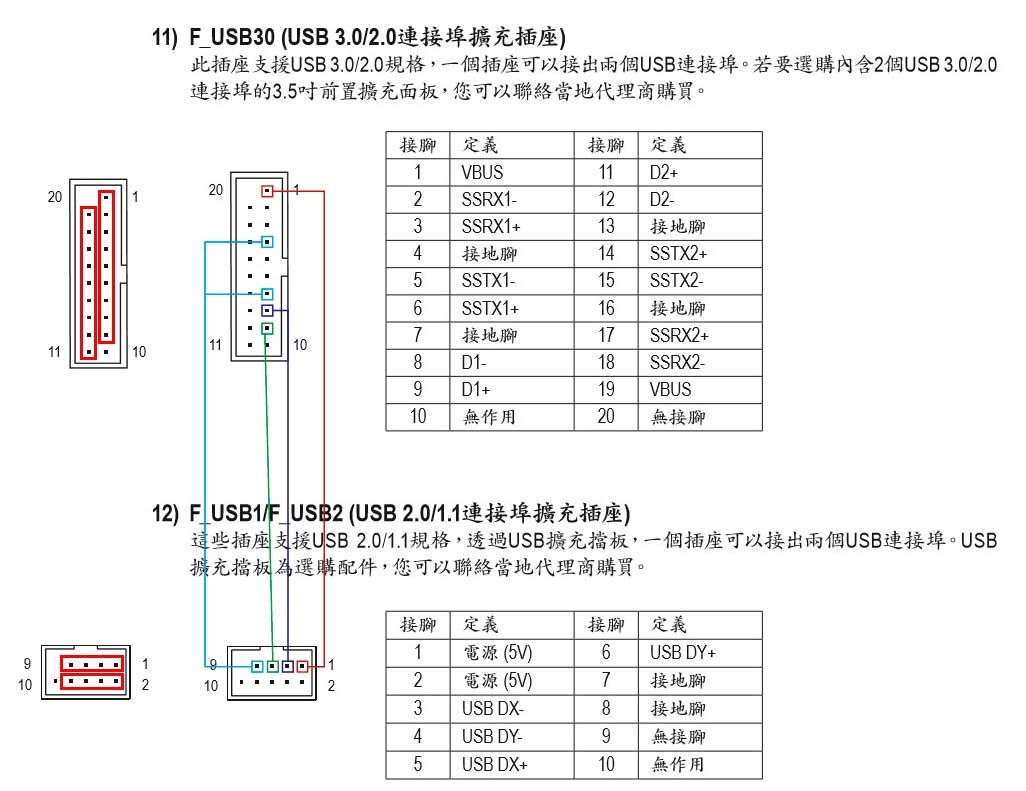

接法是這樣

USB2 <-> USB3
pin1 <-> pin1 (電源)
pin3 <-> pin8 (USB-)
pin5 <-> pin9 (USB+)
pin7 <-> pin4 or pin7 (接地)

SSTX跟SSRX是USB3.0的腳位

0分

樓主

2016-12-25 2:02

我看圖上usb2.0和3.0的順序不同，3.0順序是平行的而2.0順序是上下，如何接在對應的腳上呢?

988分

6樓

2016-12-25 17:53

不是看順序，是看接腳定義

有時候你看不同主機板廠商手冊，Pin的順序編號是不一樣的，但是定義是一樣的

一個USB擴充座，都有兩組的USB接腳

0分

樓主

2017-01-02 0:31

您的意思是需要另外買幾條杜邦線把對應到的接腳功能接再一起嗎?
