M.2 SSD在主機板的位置，哪一種散熱比較好?

March麻吉
個人積分：152分
文章編號：61962000

152分

樓主

2016-10-10 17:34

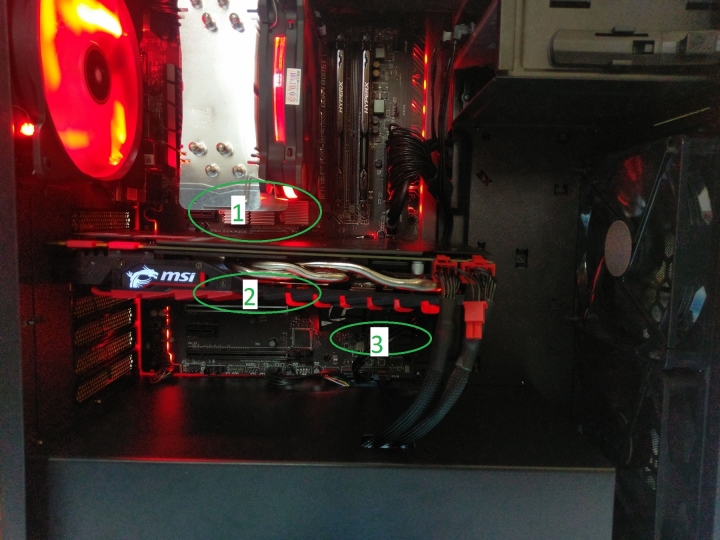

M.2 SSD在主機板的位置大多是如附圖的三種:1.在CPU旁邊 2.在GPU旁邊 3.在SATA旁邊
因為高速的SSD比較熱，溫度太高會掉速，所以想請問一下，到底哪個位置對SSD散熱比較好呢??
最近想組電腦，買主機板時也想將這個因素考慮進去，謝謝拉~

M.2 SSD在主機板的位置，哪一種散熱比較好?

2016-10-10 17:34 發佈

文章關鍵字 M.2 SSD 散熱主機板位置

z10100515

z10100515
個人積分：481分
文章編號：61962243

481分

2樓

2016-10-10 18:00

march1022 wrote:
M.2 SSD在主...(恕刪)

一號圖應該是最不好的，因為顯示卡在玩遊戲時，顯示卡pcb板和cpu周圍會很熱，使用散熱效果很好的下吹式cpu散熱器也許能改善。

二號圖還可以，起碼是在顯示卡進風口，但是實際散熱情況我不知道會怎樣。

三號圖應該是最保守的位置。

sheauyih

sheauyih
個人積分：1057分
文章編號：61962577

1057分

3樓

2016-10-10 18:37

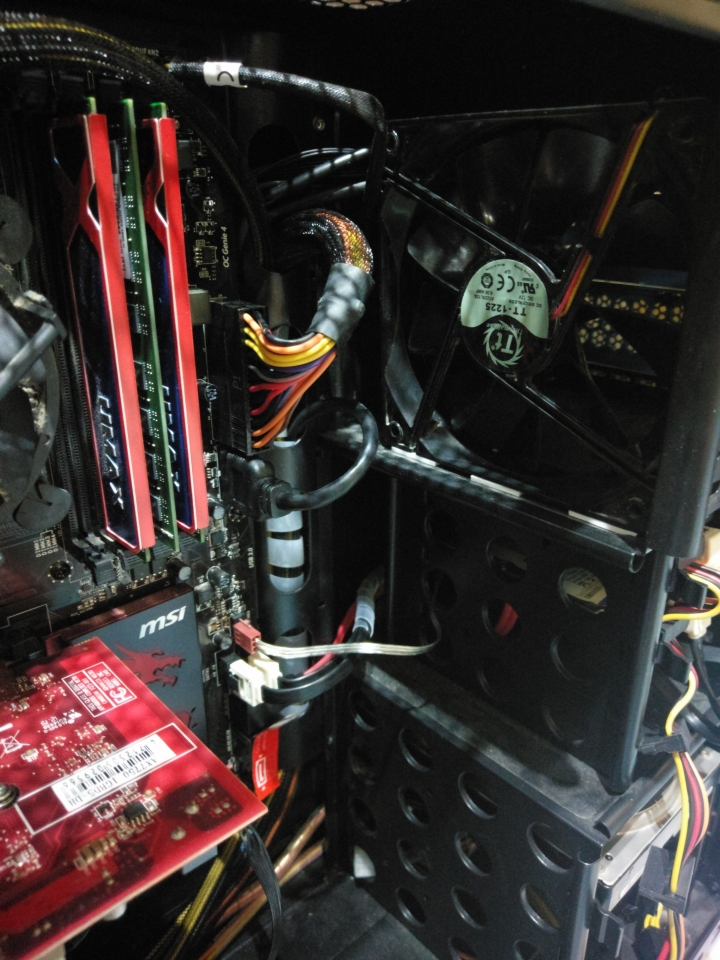

我放 3..還是快60度..根本吃不到風.
最後只好加一顆風扇去吹..目前44度....HDD 34度..主機板41度.....

retest168

retest168
個人積分：748分
文章編號：61964080

748分

4樓

2016-10-10 21:08

sheauyih wrote:
我放 3..還是快60...(恕刪)

想到第一次用M.2 SSD是筆電原廠配的

溫度真的是難散熱

R1688

R1688
個人積分：2610分
文章編號：61964191

2610分

5樓

2016-10-10 21:20

march1022 wrote:
M.2 SSD在主機...(恕刪)

如果需要用風扇對M2散熱的話，我記得台灣淘寶有光驅位風扇安裝支架，也有PCI位的。

可以自行搜尋看看，看哪一種適合你未來的主機板。

怕震動的話，光驅位可以買點薄的橡膠墊，剪適當大小挖個孔再鎖兩支L架。也可折彎L架，調整風扇方向。

不見真向不見天

不見真向不見天
個人積分：175分
文章編號：61966406

175分

6樓

2016-10-11 0:48

M.2的NVME目前除了INTEL的600P之外
應該都是需要將主控的部份加強散熱的
可以貼銅片來加強散熱如果是要靠機殼內的風是比較難的
除非另外加風扇去吹
如果要挑主機板的話看有沒有在種做在背面的
可以去買那種口香糖散熱膠貼片
將熱直接導到側版上面會比較好

ShawnChun

ShawnChun
個人積分：2分
文章編號：61966466

2分

7樓

2016-10-11 0:57

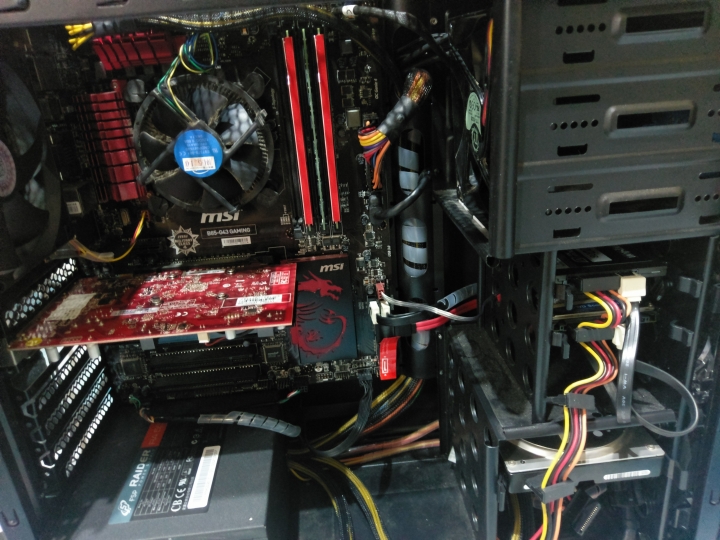

想問一下 B150 GAMING M3 這張

是樓主圖的哪種?

Traz0346

Traz0346
個人積分：297分
文章編號：61967637

297分

8樓

2016-10-11 8:19

march1022 wrote:
M.2 SSD在主...(恕刪)

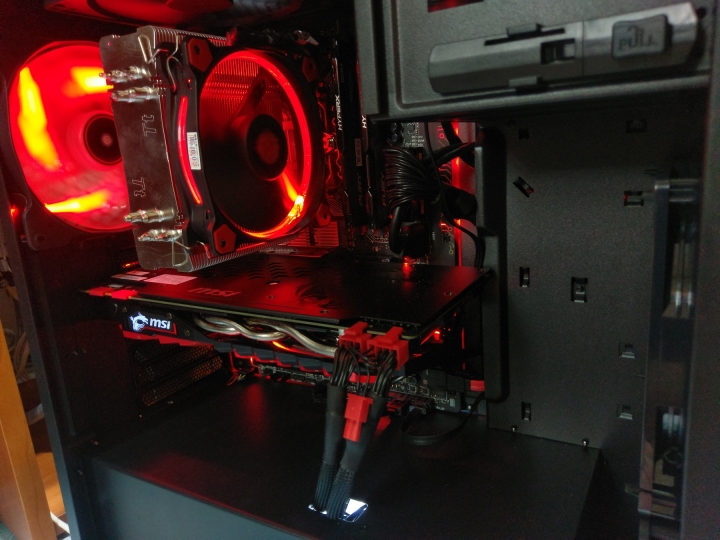

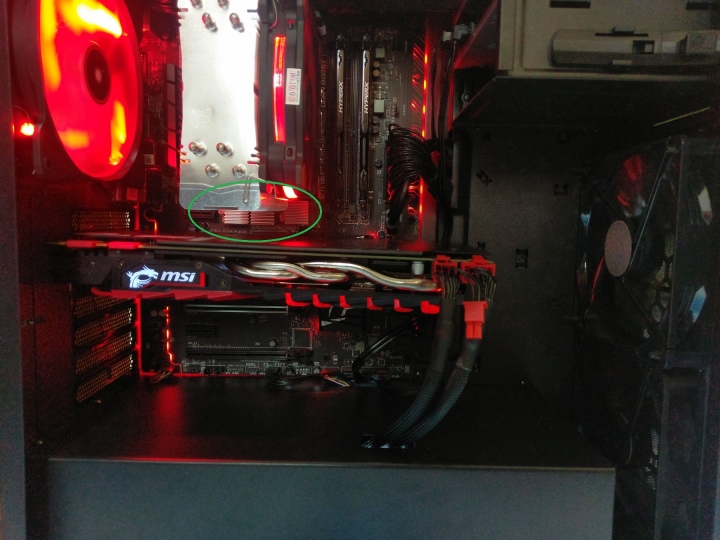

我用600p 512g放1，最後自行貼散熱片，用風道能有效解決。

貼文實測在儲存固態子版，

目前使用近一周心得，溫度有效降低！

上用塔扇後出，6700K OC 4.6GHZ

PCIE 用1070 跑大作遊戲，CPU GPU壓在60度左右

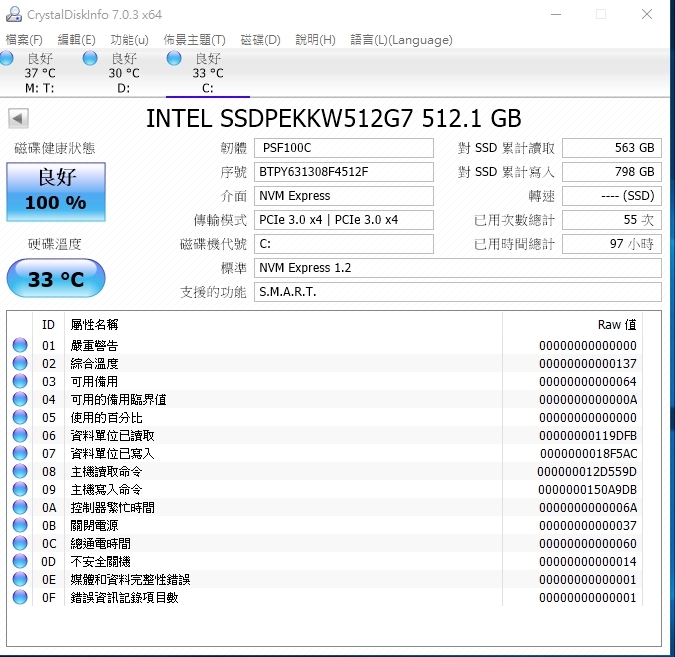

玩幾個小時M.2 溫度不高過50度，連續寫入小弟有實測文章，可以參考。

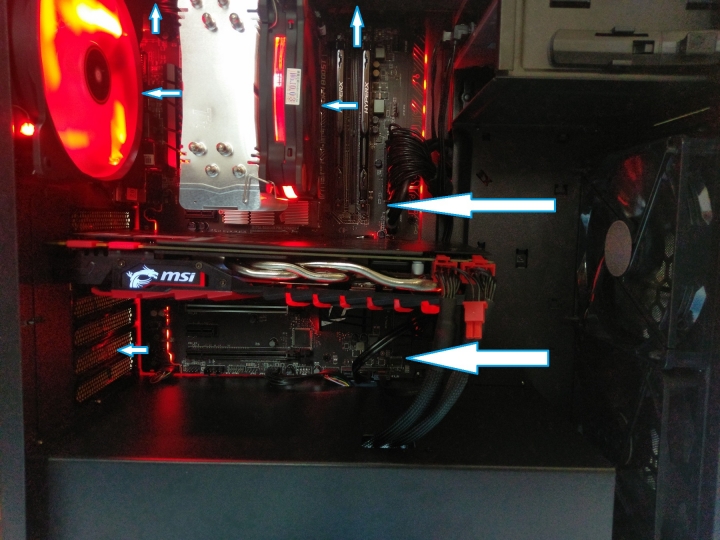

1的位置比較能貼散熱片，可以順著風道走後排風。

2的位置想加工散熱很困難，會卡到顯卡，

3位置，不好說，如果機殼前面沒硬碟支架，可能會是最好，
剛好最前面第一順位的顯卡風道但也可能卡到顯卡。
