[開箱] 「蝙蝠俠對超人」聯名款：微星MSI Z170A GAMING M5 + GTX 970 GAMING 4G 效能小測

電影「蝙蝠俠對超人：正義曙光」先前已經上映，不知道大家有沒有去電影院內看過了？近年來以「電競」作為主打的廠商微星科技，聲勢相當不錯，不管是筆記型電腦、還是主機板、顯卡、準系統等產品，在市場上的能見度都相當高。今天要為各位介紹的，就是與電影聯名款的「微星MSI Z170A GAMING M5」主機板，以及「微星MSI GTX 970 GAMING 4G」顯示卡，透過簡單的「預設」與「超頻」測試，讓大家簡單看看Z170主機板晶片組的效能區間大約在哪裡。



↑ 「蝙蝠俠對超人：正義曙光」聯名款的微星MSI Z170A GAMING M5主機板



↑ 微星有提供免費到府收送與最高五年的保固，包裝上有特別註明。



↑ yoe閃電狼電競隊推薦。誠實說，小弟沒在看電競，應該是贊助廠商吧 XD

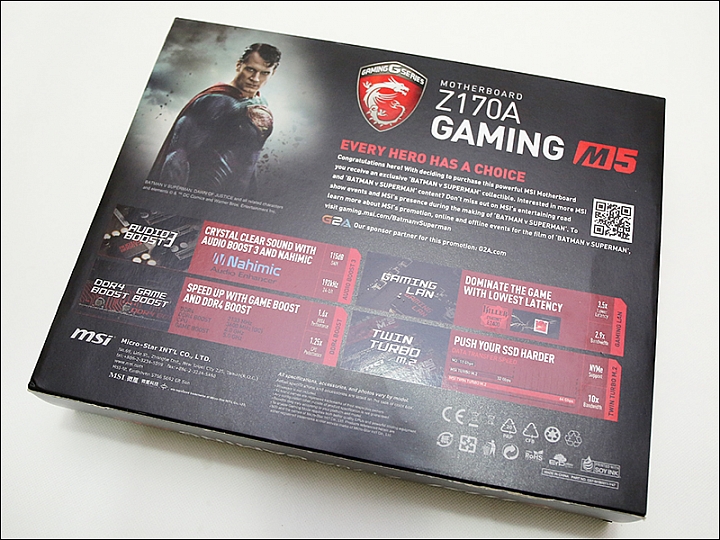

↑ 外包裝背面也是聯名款設計。主打特色有Nahimic的「Audio Boost 3」、搭載Killer Network的「Gaming Lan」、還有雙組m.2支援的「Twin Turbo m.2」等，標示相當清楚。



↑ 移除聯名款袖套之後，就是原始的包裝設計，紅、黑搭配的辨識度頗高。



↑ 包裝上規格標籤。該有的訊息都會揭露在上面，Z170上幾乎能支援的功能都支援了。



↑ 照例的開箱照，主機板放在最上層。



↑ 拿起主機板之後，底下就是配件。



↑ 有多國語言說明書、快速安裝說明、接頭辨識貼紙、銘板貼紙、安裝光碟、感謝卡等。



↑ 擋板、線材等等，其中SLI Bridge橋接器也一併提供。



↑ 微星MSI Z170A GAMING M5的獨照。霧面的PCB搭配紅、黑雙色，強調視覺效果。



↑ CPU高速訊號區一覽。散熱片應該有針對市面上流行的散熱器做過微調，並採用EPS 8P 12V輸入。電容、電感部份亦為特注品，一旁則是Killer Network的網路晶片。更低一點則是第一組m.2的位置。



↑ DDR4記憶體週邊部份。DIMM槽採用標準雙卡榫，也提供多組4PIN風扇接頭搭配系統風扇或是記憶體風扇使用。一旁則是24PIN位置，靠近板邊，方便Modding。



↑ PCH附近一覽。右邊看起，分別是USB 3.0 19PIN插槽、SATA 3插槽、SATA Express插槽等。SATA Express部份，因為會分配掉部份SATA 3的頻寬，所以微星在說明書內有提供詳盡的搭配說明如下圖。



↑ 要用文字敘述組合實在有點難，說明書內的圖例就很清楚了。

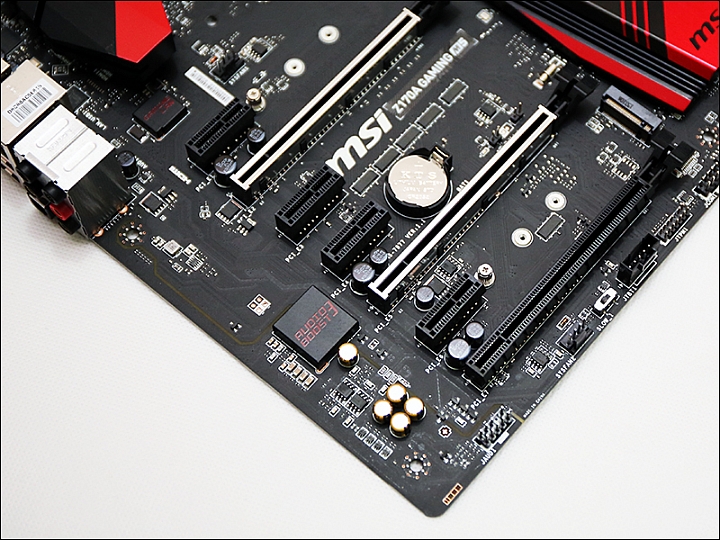

↑ PCI-E插槽與音效、USB等週邊部份。PCI-E插槽等等說明，先看到的是第二組m.2插槽。因為手邊沒有m.2的產品，不然對開機順序、效能部份還蠻有興趣的。再來是音效晶片的部份，電容、隔離都有特別處理。




↑ 金屬覆片的PCI-E插槽，應該算是最特別的地方。主因當然還是因為現在顯卡都蠻重的，動輒雙slot設計，如果沒用千斤頂之類的配件撐住，下垂情況對PCI-E插槽而言，長期來看是不太好的。



↑ 說明書內也對PCI-E的配置有詳細的說明。

以上主機板內容，都是用個人觀感寫的，建議有興趣的朋友可以看看官方網站的資料與特色說明：

https://tw.msi.com/Motherboard/Z170A-GAMING-M5.html



↑ 一樣是電影聯名款的「微星MSI GTX970 GAMING 4G」顯示卡



↑ 今日主角是主機板+顯示卡的測試，所以看一下外觀就好，大家應該都看過了XD



↑ 測試用的記憶體則是用Kingston「HyperX Savage DDR4」記憶體模組，規格為DDR4-3000 CL15，型號則為HX430C15SB2K2/16，8GB x 2 =16GB

快速的把測試用的零件設備列一下：

CPU = Intel i7-6700K
MB = MSI Z170A GAMING M5
VGA = MSI GTX 970 GAMING 4G
DRAM = Kingston HyperX Savage DDR4-3000 CL15 8GB x2 =16GB
Cooler = Intel銅底原廠+利民Thermalright AXP-200（因為手邊只有這個 XD）
PSU = FSP皇鈦極PT-1200FM 1200W
Monitor = Philips 240BW，解析度1920 x 1200



↑ 測試主機板功能，用銅底的原廠風扇先上。



↑ 土砲一個測試平台先開機。

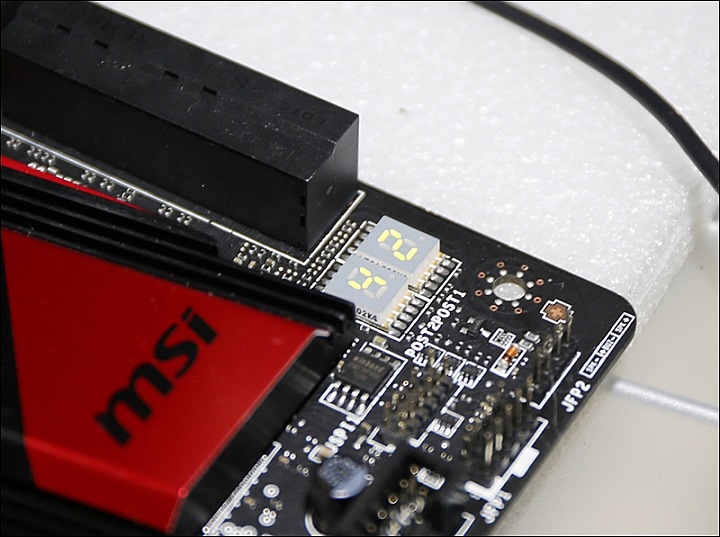

↑ POST結束後，debug燈會轉為顯示CPU溫度，蠻貼心的小設計。



↑ 不要問我為什麼裝HTPC用的Cooler，因為我只有這顆比較好 Orz…



↑ HyperX Savage DDR4上機的畫面，蠻低調的。



↑ 抓好BIOS畫面之後，小超一下，4.0GHz的i7-6700K跑4.7GHz空冷。




↑ BIOS畫面，主要功能在左邊，右邊主要是OC Profile跟硬體監測功能，上方則是目前系統的狀態。要開Game Boost或是XMP功能，點一下就可以了。

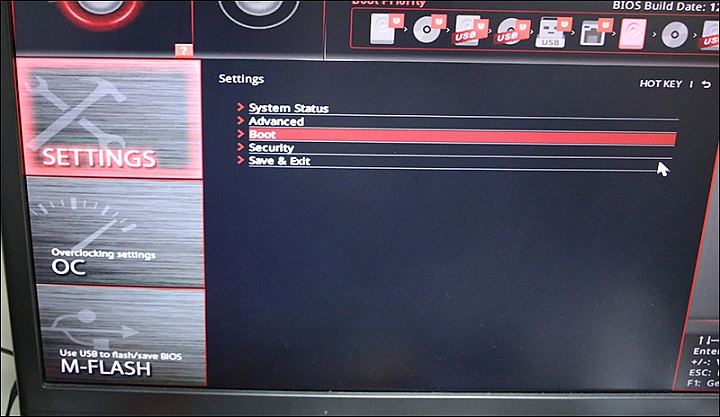

↑ Setting部份主要有這些選項。



↑ 基礎系統資訊。



↑ 進階設定部份，幾乎功能都開了。



↑ 如果是Win7鐵咖用戶，這個功能開了會比較方便，裝Win10的時候也是…（Win7整合USB 3.0 Driver超慢的…）



↑ 開機設定，開機順序選項非常多。



↑ 再來是超頻設定。基本上就分成CPU、記憶體兩大塊。



↑ 大超的時候可以把EIST等功能關掉，確保系統穩定性。



↑ 專家模式，開啟後會有進階功能出現。

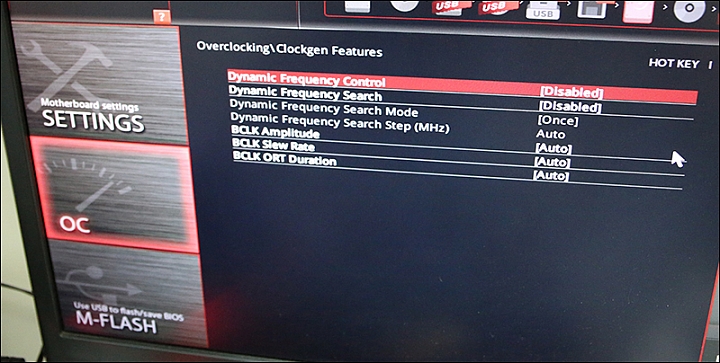

↑ Clockgen建議平常不要亂動，極限超頻再來動比較好。



↑ 這張不太好拍，有點反光，大家加減看。主要是記憶體超頻的顯示，計算方式也一併列出來給細部超頻參考之用，要超Base Clock再用。



↑ 記憶體CL相關，因為這個選項太多，就大概列一下。如果記憶體有過Intel XMP認證，懶得弄的話就XMP開下去就好。



↑ CPU相關功能，這個基本上不是大超也不用調整，預設就好。



↑ OC Profile部份，提供各種存檔方式。

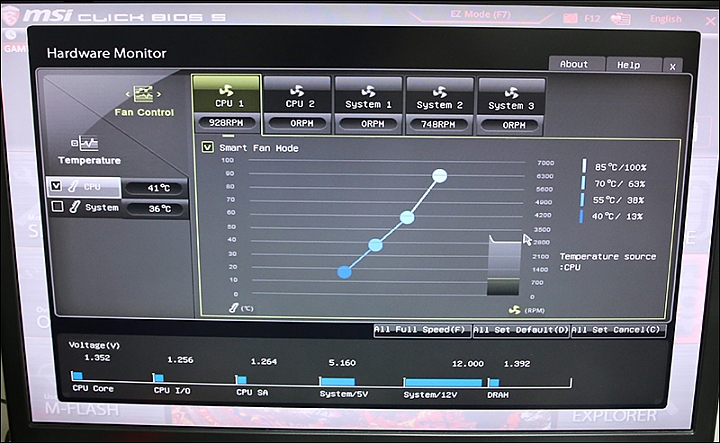

↑ 硬體監控部份，細部設定可以自己微調，不過還是要符合散熱的原則。



↑ 最後就是裝機，跑跑成績。

以上測試有分預設跟超頻，請大家隨意看看。



↑ PC Mark Home Accelerated成績，4961分。

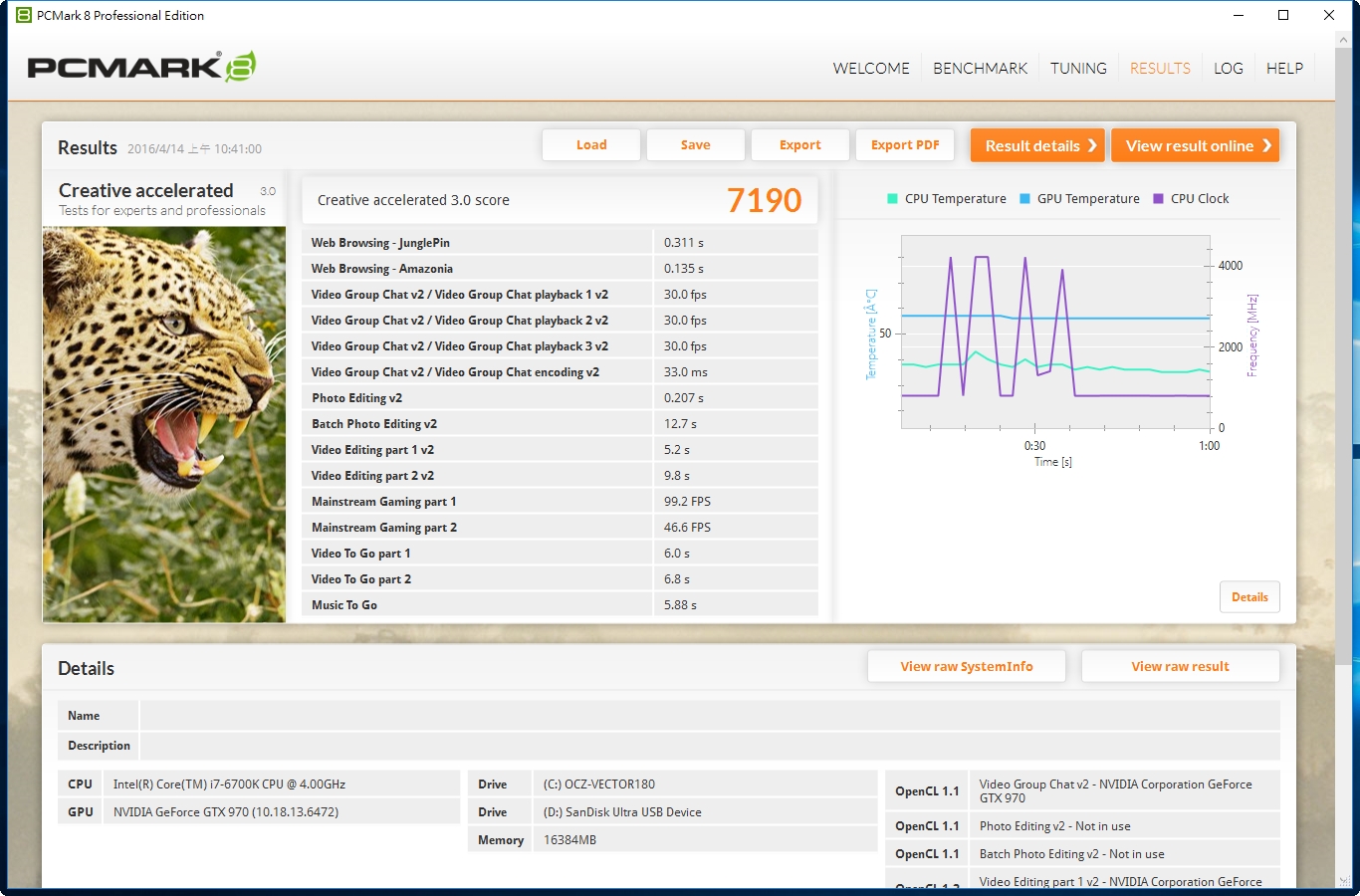

↑ PCMark Creative Accelerated成績，7190分。

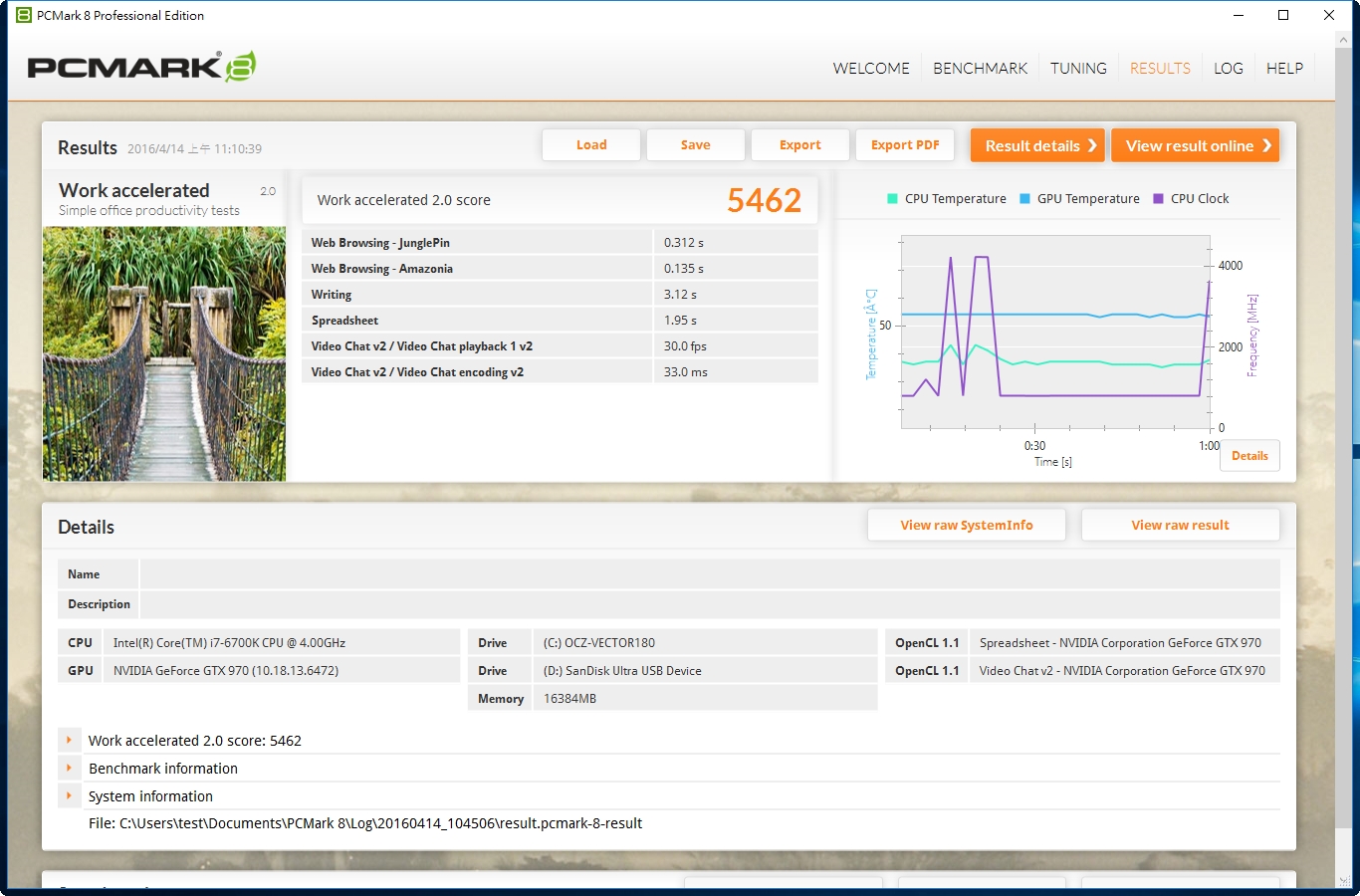

↑ Work Accelerated成績，5462分。



↑ 3Dmark First Strike Extreme 1.1成績，5236分。



↑ 3Dmark First Strike 1.1成績，10383分。



↑ 3Dmark Sky Diver 1.0成績，29547分。



↑ 預設4.0GHz，Super PI 1M成績8.751秒。
（以前E8600超到6GHz直開，也才剛破10秒…Orz歲月不饒人啊…）



↑ 預設4.0GHz，Super PI 32M成績7分32.408秒。

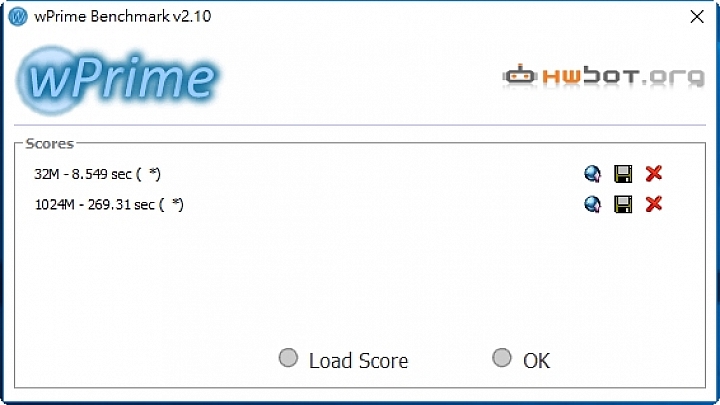

↑ wPrime成績，32M = 8.549秒，1024M = 269.31秒



↑ DDR4-3000的記憶體表現，如圖。



↑ 預設的資料抓一下。



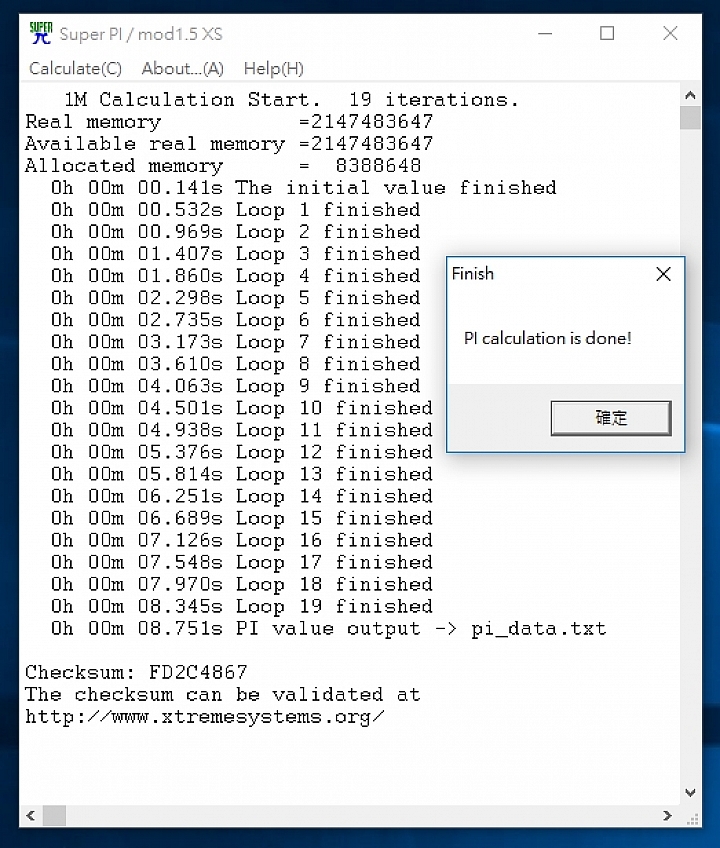

↑ 最後超到4.7GHz之後，完跑Super PI 1M與32M，成績當然也有提昇不少，穩定性OK。


以上就是微星MSI Z170A GAMING M5 + GTX 970 GAMING 4G 效能小測，歡迎大家討論指教。


最後工商服務一下，目前微星有「主機板+顯卡」的促銷活動，買指定的主機板+顯示卡，就贈送獨家的電影相關紀念品的朋友，有興趣的朋友可以參考以下網址。當然，如果你已經買了，卻還沒登記領獎，就太可惜囉！快去看看吧！

https://gaming.msi.com/tw/promotion/batmanvsuperman
