關於N3150N-D2H的網卡M.2 PCI-E

香濃黑咖啡

香濃黑咖啡
個人積分：378分
文章編號：58701714

378分

樓主

2015-12-27 12:16

這片官方規格是敘述M.2 PCI-E
如果上網拍買M.2網卡(7260,7265,8260)可以直接上還是說M.2還有分PCI-E版本??
爬過文M.2有分soket1.2.3
還是搞不懂技嘉這片是隸屬哪一種規格...怕買錯

2015-12-27 12:16 發佈

文章關鍵字 N3150N-D2H 網卡

Kenny_Din

Kenny_Din
個人積分：6985分
文章編號：58702474

6985分

2樓

2015-12-27 13:48

M.2 ==> 這是指插槽的格式理解成插槽的樣子會比較好

PCI-E ==> 這是指通訊的規範也是插槽的格式

我剛查了一些他沒有M.2插槽只有一個Mini PCI Express x1插槽

確定他打錯了... 你要搜尋 "Mini PCIE 無線網卡"

順便寫信問技嘉說不一定他會感謝你幫他糾正送你一張無線網卡XD

香濃黑咖啡

香濃黑咖啡
個人積分：378分
文章編號：58703576

378分

樓主

2015-12-27 15:49

感謝樓上解答

我之前還有發信問過技嘉...
信中技嘉技術部的回覆....

香濃黑咖啡

香濃黑咖啡
個人積分：378分
文章編號：58703595

378分

樓主

2015-12-27 15:51

林先生您好有關於您信中所提到的問題，經確認 M.2 WiFi 卡直接插上 M2_WIFI 插槽就可以使用，可自行安裝我們有驗證過的 Intel Wireless-AC 7260/8260/3165

目前已經被技嘉搞亂了

Kenny_Din

Kenny_Din
個人積分：6985分
文章編號：58704231

6985分

5樓

2015-12-27 17:24

我覺得還是不對... 介面上真的沒有M.2插槽

且Intel Wireless-AC 7260/8260/3165 有兩個規格 7260HMW(mini PCI-E) 與 7260NGW(M.2 (NGFF))
http://www.pcstore.com.tw/bplus/M13864568.htm

請他解釋 Mini PCI Express 與 M2_WIFI 是不是同一個插槽?

若不是同一個請他從照片分別指出 Mini PCI 與 M2_WIFI 個別在那裡?

Mini PCI Express確定可以插M.2介面的WIFI卡? 還是只能插 Mini PCIE ?

香濃黑咖啡

香濃黑咖啡
個人積分：378分
文章編號：58705216

378分

樓主

2015-12-27 19:43

OK今天在寫信到技術部詢問看看

等技嘉明天回覆

感謝協助

附上問技嘉問題的案件圖...

deanma

deanma
個人積分：74分
文章編號：58706279

74分

7樓

2015-12-27 21:52

我自組NAS也用這塊版子，
原本想要多裝一張網卡做雙網卡，
但是他的位置根本沒法裝RJ45網卡...

笨小龔

笨小龔
個人積分：0分
文章編號：58727687

0分

8樓

2015-12-29 17:24

借文發問一下~~
有人知道怎麼單買零件嗎??
打去客服都沒人鳥我~~
因為 N3150N-D2H 網卡跟天線都沒有固定鐵件~~
可是 H81N 卻有那塊鐵件~~

Kenny_Din

Kenny_Din
個人積分：6985分
文章編號：58728889

6985分

9樓

2015-12-29 19:30

哈~ 剛去看技嘉更正拉原本的mini-PCI Express 變成 M.2 Socket
http://www.gigabyte.tw/products/product-page.aspx?pid=5622#sp
1個PCI Express x16插槽
1個M.2 Socket 1插座供無線通訊模組使用(M2_WIFI)

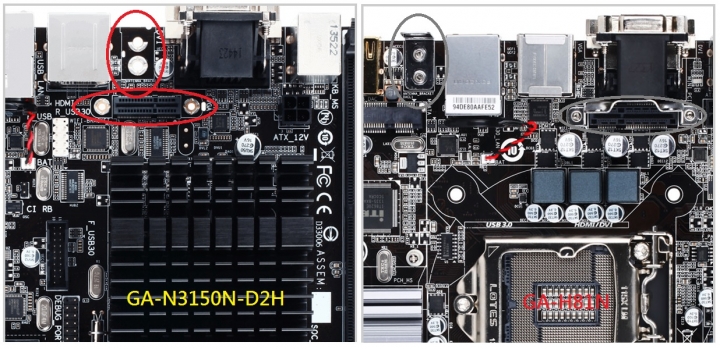

但不管怎麼看那個插槽還是像mini-PCI Express 應該還會再改一次XD

GA-H81N就寫得清楚是mini-PCI Express
http://www.gigabyte.tw/products/product-page.aspx?pid=4819#sp
1個PCI Express x16插槽，支援x16運作規格(PCIEX16)
(PCI Express x16插槽支援PCI Express 2.0)
1個mini-PCI Express插槽供無線通訊模組使用
* 無線通訊模組安裝完成之後，請使用隨貨附贈的螺絲加以固定。

明明看起來就一樣 M.2都是插橫的 PCIE才會插直的吧

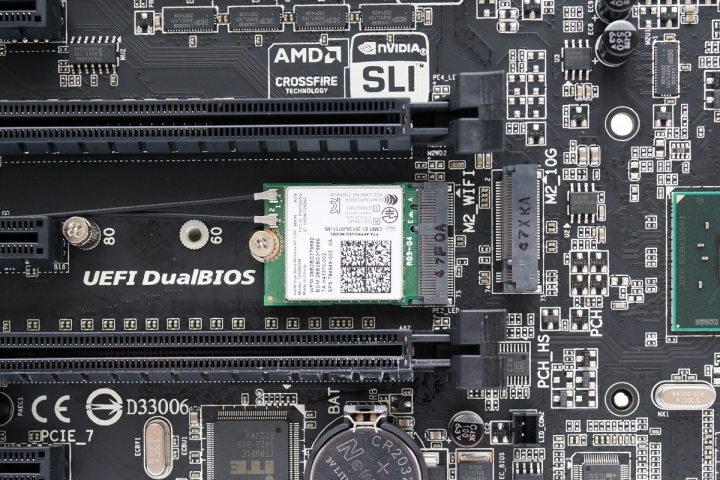

真的M.2應該像這樣原出處

香濃黑咖啡

香濃黑咖啡
個人積分：378分
文章編號：58732161

378分

樓主

2015-12-30 0:44

Kenny_Din wrote:
哈~ 剛去看技嘉更...(恕刪)

真的又改了.....
原來真的是...M.2 Socket 1(如果對於M.2跟MINI-PCI不熟的人買錯不就烙賽了...)
1.其實這片板子問題還真不少...安裝原廠APP軟體包重開機還會藍屏...
2.進BIOS改設定進系統也藍屏...
SATA孔關機換槽插也藍屏...(ASM1061換成原生3.0....)
不曉得研發這片板子的人有沒有再處理...
我買這片到現在2個禮拜感覺都像在幫技嘉做相容性跟穩定測試...

以上幾項問題1.2技嘉的技術部已經確認有這些問題了..目前進度是回報相關單位處理... orz
