夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

華碩推出的ROG系列主機板,一直以來都是許多DIY玩家們的夢幻逸品。而近來Intel推出新一代的Z170晶片組之後,華碩也隨即推出了新款的ROG MAXIMUS系列產品,而且這次開箱的MAXIMUS VIII EXTREME,更是這個ROG系列中最高階的一款主機板。相較於一般的Z170主機板,這款ROG MAXIMUS VIII EXTREME除了具備更充足的硬體規格之外,包裝內也直接隨附了OC Panel II超頻工具,讓有超頻玩家可以更方便調控超頻參數。另外,華碩在新款的ROG系列主機板中,也提供了加速傳輸、音效強化、鍵盤巨集等應用軟體,為玩家們帶來更好的遊戲體驗。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

華碩Maximus VIII EXTREME主機板開箱與規格介紹

華碩這次新推出的MAXIMUS VIII EXTREME(以下簡稱M8E)主機板,可算是目前華碩ROG系列中,搭載Z170晶片組的主機板裡面最高階的一款。相較於其它ROG主機板,這款M8E除了具備更充足的硬體規格設計之外,包裝內也直接隨附了一組ROG OC Panel II超頻工具,可用來快速調校處理器的參數,而且這個超頻工具上的顯示面板,也會顯示主機板的運作溫度,讓玩家們可以隨時監控主機板的運作狀況。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

外盒的背面有標示了這款主機板在硬體設計方面的重點特色以及規格表。其中比較特別的地方,除了有隨附OC Panel II超頻工具之外,在這款主機板上也直接設置了U.2傳輸埠,而且在I/O背板上,亦直接內建了具備三天線的無線網路卡,並可支援華碩的WiFi GO!功能,增加更多的無線應用。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

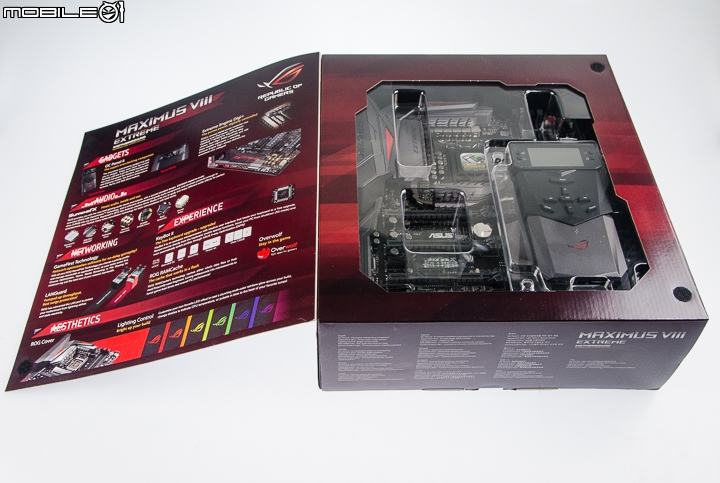

掀開外盒上蓋後,右邊就可以直接看到這款主機板的外觀以及隨附的超頻工具。至於左邊上蓋內頁中,則是標示了這款主機板針對超頻、音效、網路、使用體驗以及外觀上所做的軟硬體特色介紹。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

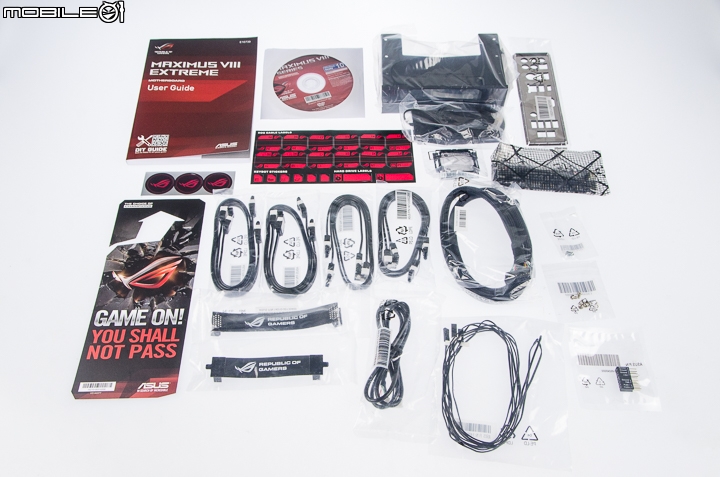

這款主機板的包裝內,除了特別提供的超頻工具之外,裡面還有紙本說明書、驅動軟體光碟、超頻工具的5.2吋固定架、I/O背板、ROG logo貼紙、線材標示貼紙、無線網路卡天線、CPU安裝工具、風扇電源擴充卡、請勿打擾掛牌、8條SATA傳輸線、超頻工具連接線、固定螺絲、CrossFireX與SLI橋接線、溫度偵測以及前置I/O的防呆插座等配件。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

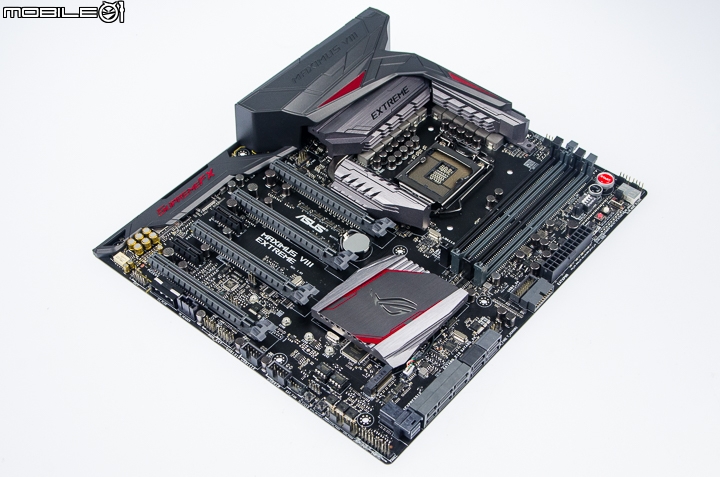

接著就來看一下這款主機板上的硬體規格設計吧!這款主機板的尺寸是採用E-ATX的規格,比一般ATX規格的主機板更大張一點。而且這款主機板不僅在供電元件與Z170晶片組上都有加入散熱片之外,I/O背板以及音效電路區域還有另外加入了一個ABS塑膠材質的外蓋遮罩。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

在處理器供電元件上所搭載的散熱器中,有搭配一根銅質熱導管來加強散熱。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

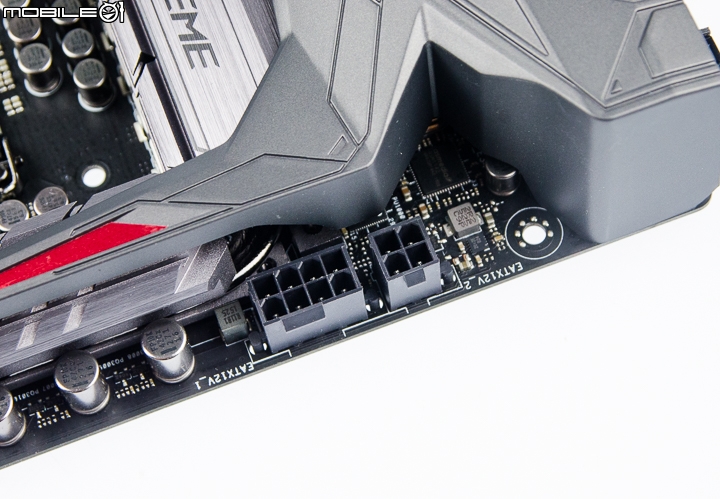

這款主機板在處理器供電的部分,是採用8+4Pin的供電設計,目的應該是為了讓玩家們在超頻的時候有充足的供電。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

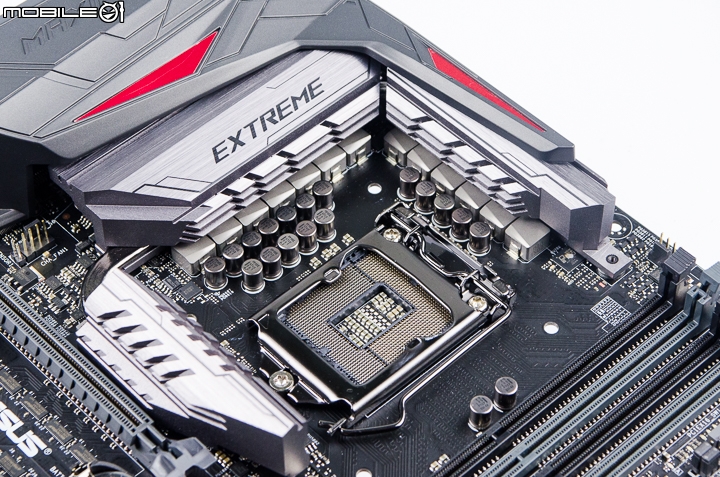

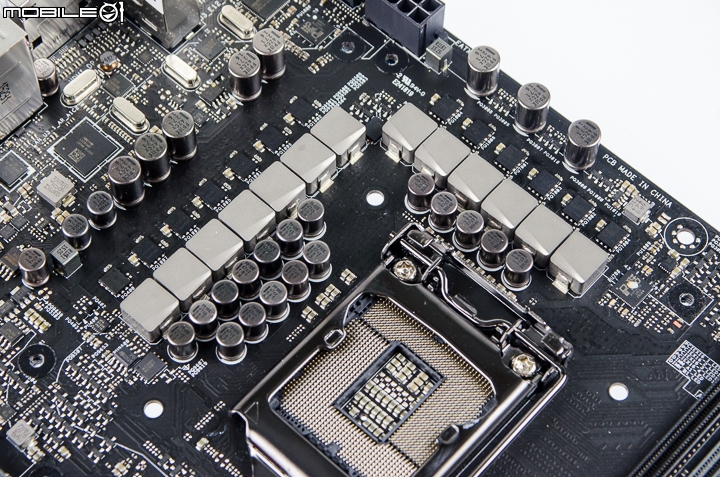

卸下散熱器之後,可以看到這款主機板針對處理器的供電部分,是採用8+4 相的供電設計,其中的8相是處理核心的供電,而另外4相則是給內建繪圖晶片的供電。除此之外,這次處理器的供電用料也特別採用了微粉末電感、OptiMOS MOSFET以及10K耐用度的黑色固態電容,號稱可以增加供電效率以及耐用度。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

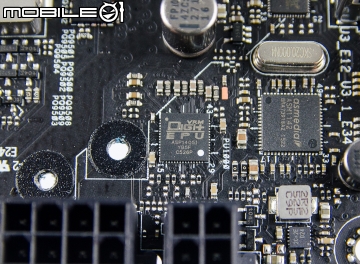

另外,在處理器供電的部分,這次還特別搭載了雙PWM控制晶片來加強處理器供電的穩定性。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板 夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

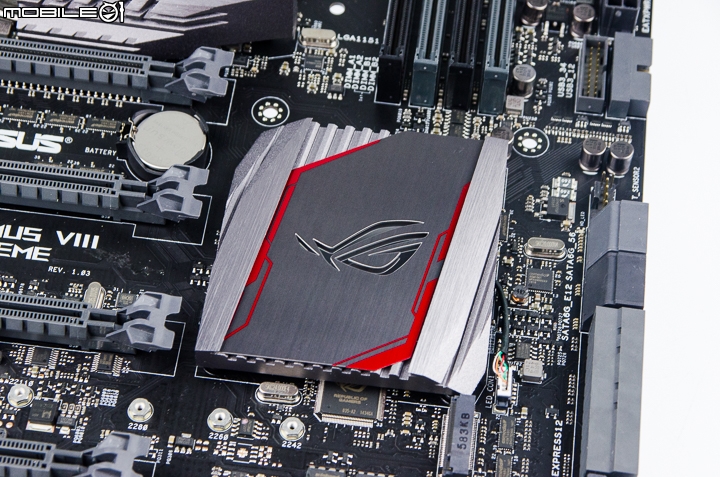

這次搭載在晶片組上的散熱片,有特別加入了LED背光的設計,實際運作時,散熱片上的ROG Logo就會顯示背光,並且還可以透過隨附的軟體來控制背光顏色。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

卸下散熱片就可以看到這款主機板所搭載的Z170晶片組。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

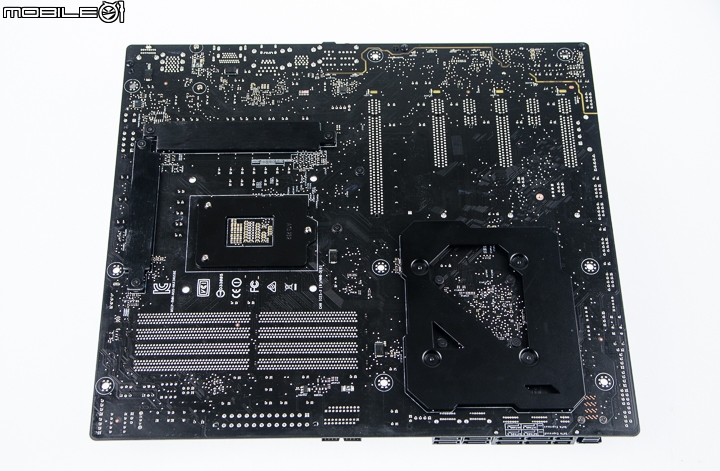

主機板背面的供電元件以及晶片組位置上,都有特別加裝了金屬強化背板,主要是可以用來減少板彎的狀況,同時亦能增加供電元件的散熱效果。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

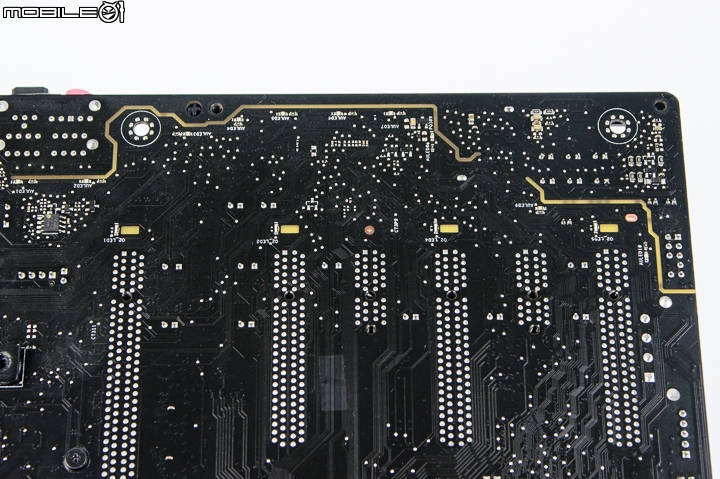

從主機板背面也可以看到,音效區域的電路有區隔設計,並且還有嵌入LED燈,實際運作時,會亮起紅色的背光。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

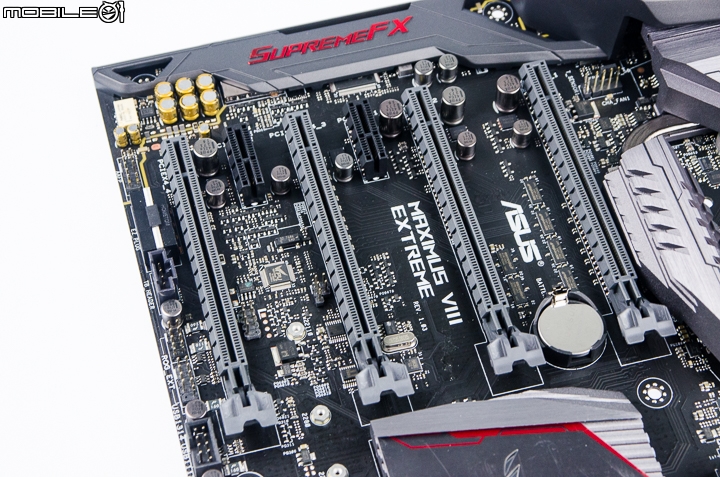

擴充支援方面,這款主機板設置了4組PCIe3.0x16和兩組PCIe3.0x1的擴充插槽,可支援 AMD 4Way CrossFire和NVIDIA 3Way SLI顯示卡串聯技術。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

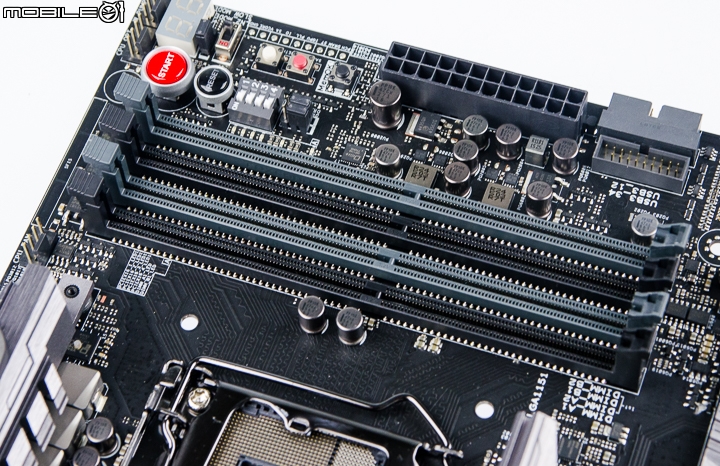

記憶體支援的部分,這款主機板需要搭配DDR4記憶體一起使用,並有設置4組DDR4記憶體插槽,最多可擴充至64GB容量。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

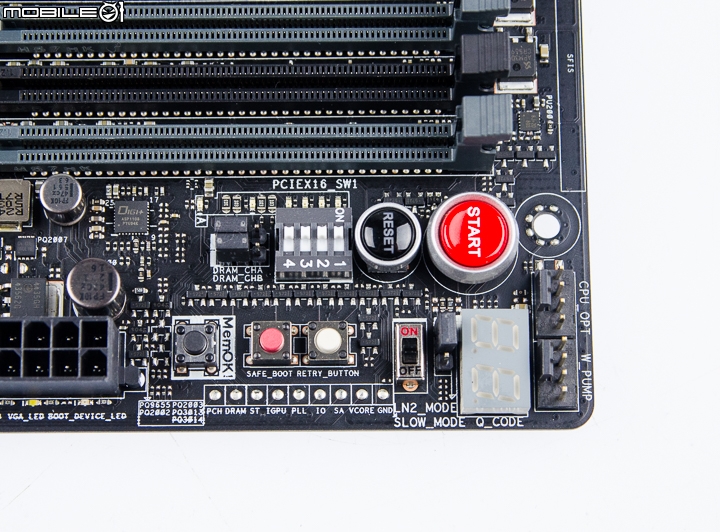

在記憶體插槽旁邊,有設置了一個叫做OC Zone的區域,上面除了有設置一些電源開關、重新啟動、安全啟動按鍵、LN2模式切換開關以及DeBug除錯顯示燈號之外,還有設置了PCIex16插槽的開關,當玩家在檢測PCIe裝置的問題時,就可以透過這個裝置直接關閉PCIex16通道,省去重覆拆裝檢測的麻煩。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

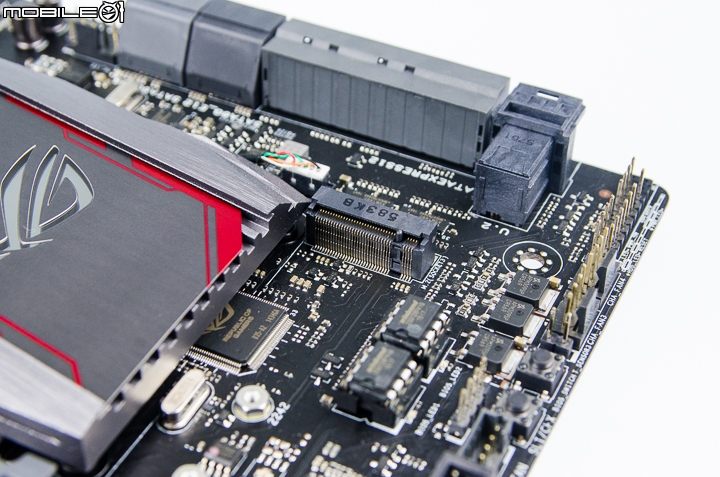

儲存支援方面,主機板上有設置了一組M.2的擴充插槽,可支援安裝至22110規格的M.2 SSD固態硬碟。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

在主機板側邊除了有提供兩組SATA Express和4組SATA 6Gb/s傳輸埠之外,還有內建了一組U.2介面的傳輸埠,可讓使用者擴充NVMe規格的固態硬碟。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

其中有兩組SATA 6Gb/s傳輸埠是透過一顆asmedia推出的ASM1061擴充。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

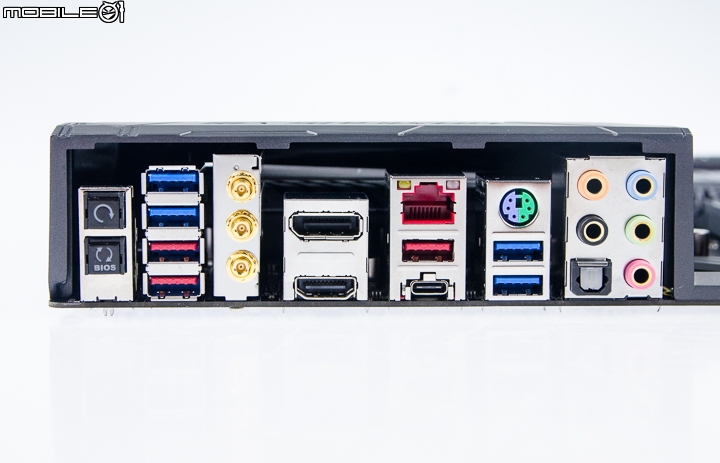

I/O背板規格的部分,有提供了4組USB3.0(藍色)、3組USB3.1(紅色)、一組USB Type-C以及一組PS/2傳輸埠。影音支援方面,背板上有提供了一組DP和一組HDMI影音輸出端子以及3.5mm和光纖介面的音效端子。網路支援部分,背板上除了有提供一組RJ-45有線網路埠之外,還有直接內建了一張3天線的無線網路卡。另外,在背版左邊還有設置了Clear CMOS以及更新BIOS的快捷按鍵。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

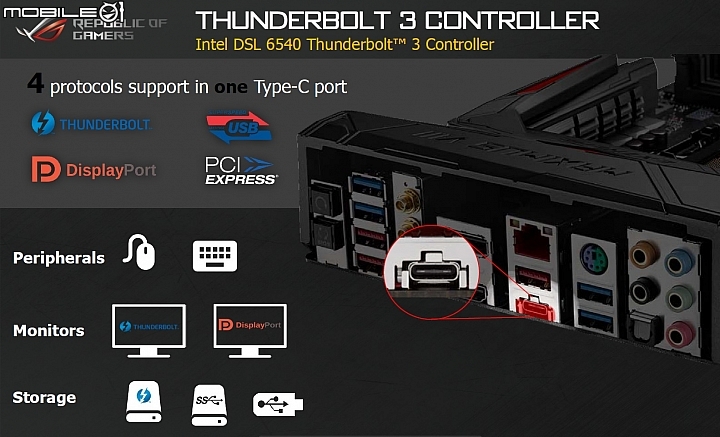

在背板上的Type-C傳輸埠和上面的USB3.1傳輸埠,是透過Intel推出的DSL6540 Thunderbolt 3控制晶片擴充,所以其中的Type-C傳輸埠除了可支援USB裝置連結之外,還具備了DisplayPort影像輸出和Thunderbolt裝置連結的功能支援。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

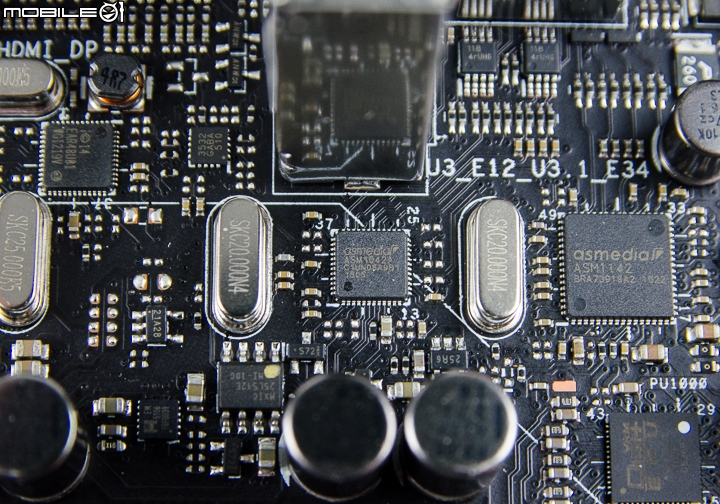

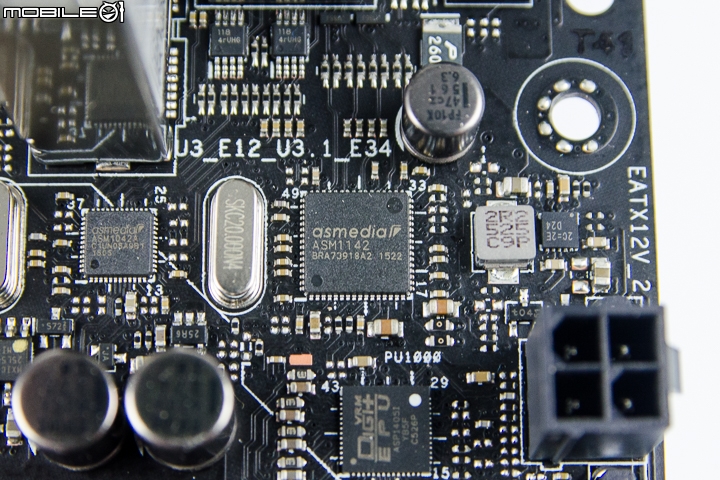

至於另外兩組USB3.1傳輸埠則是透過一顆asmedia推出的ASM1142控制晶片擴充。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

主機板上還有搭載了一顆ASM1042A控制晶片,將一條PCIe通道轉成背板上的兩組USB3.0傳輸埠。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

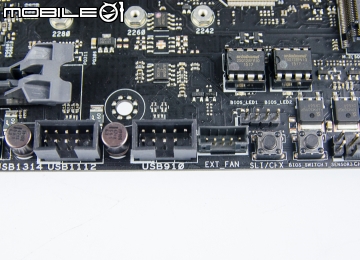

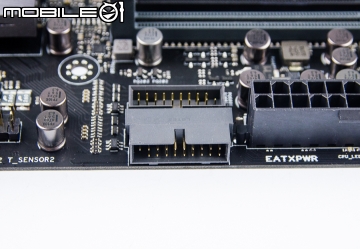

除了背板上的擴充埠之外,主機板上還有提供了兩組19Pin的USB3.0和9PIn的USB2.0擴充插槽,可再各增加4組USB3.0和USB2.0傳輸埠。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板 夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

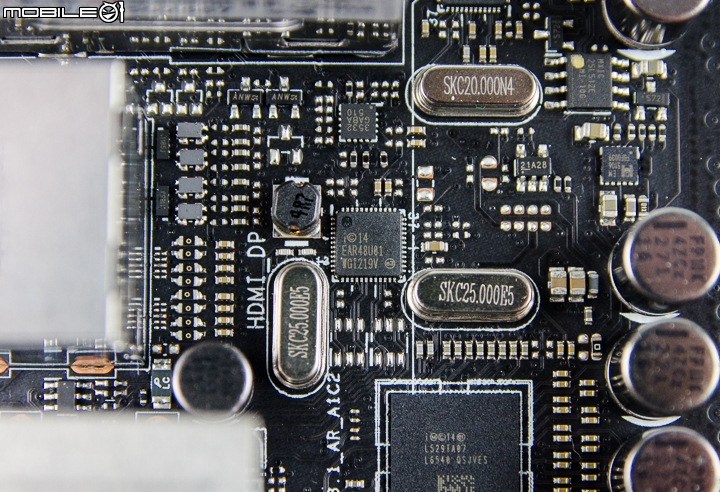

背板上的有線網路埠,是採用Intel推出的WGI219V網路控制晶片,可支援Gigabit傳輸頻寬。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

針對音效的部分,華碩這次在搭載Z170晶片的ROG系列主機板中,都加入SupermeFX 2015的音效設計,不僅加強音效硬體,還有提供Sonic Studio II軟體來提昇音效表現。由於主機板音效晶片上有特別搭載了一個金屬遮罩來減少電磁波干擾,所以沒有辦法看到晶片的詳細型號,但從官方提供的驅動程式來看,應該也是採用Realtek推出的音效晶片。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

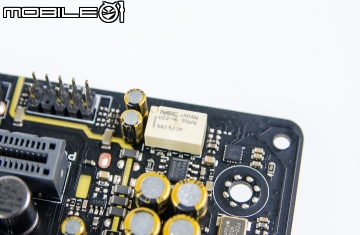

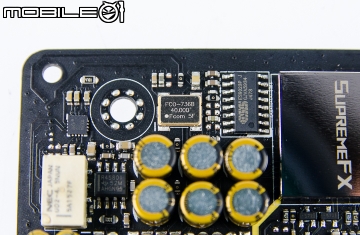

針對音效的部分,主機板上還有搭載了ESS 9023 DAC晶片、低抖動晶片、Nichicon電容、防止POP Noise 的NEC DE-Pop Relay以及一顆Ti RC4580 AMP放大晶片,可推動達600歐姆阻抗規格的耳機。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板 夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板 夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

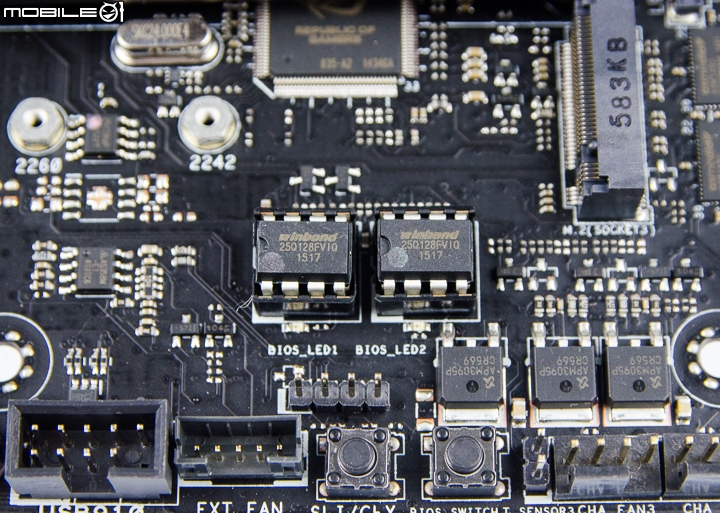

這款主機板是採用雙BIOS的設計,當主BIOS發生問題時,就可以透過主機板上的按鍵來切換BIOS開機。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

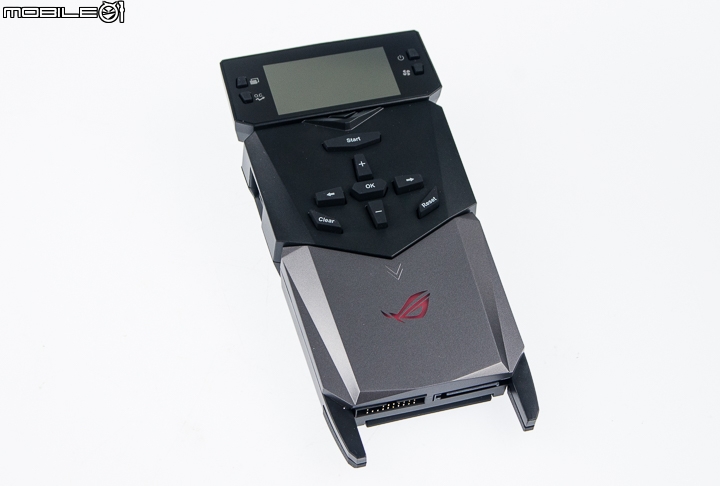

接著來看一下這次配件裡面所提供的OC Panel II超頻工具吧!華碩這款超頻工具上有設置了一個2.6吋的LED顯示器,可以顯示一些溫度、時脈以及風扇轉速之類的參數,而且透過機身上的按鍵,亦可直接調整參數設定。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

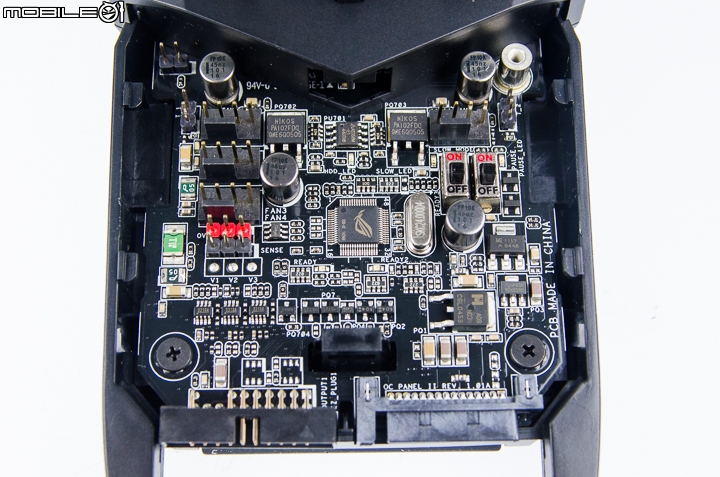

打開機身外蓋後,裡面的電路板上還有設置了風扇電源、溫度感測以及模式切換開關。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

機身側邊也直接設置了Subzero Sense插槽,方便使用者量測電源功耗。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

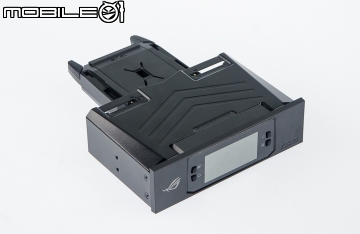

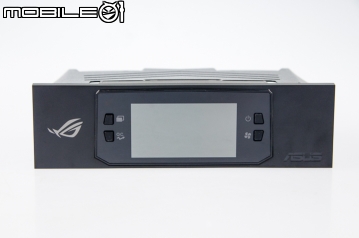

在配件中也有提供一個5.25吋的轉接盒,讓玩家可以將OC Penel固定在電腦上,當作監測工具使用。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板 夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

實際使用時,要先將連接線安裝到主機板上的ROG EXT插座。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

開啟電源後,OC Panel上的螢幕就會顯示處理器的溫度、時脈以及散熱器的風扇轉速等資訊,透過旁邊的按鍵,也可以切換到其它的資訊頁面或是關閉面板顯示。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板


隨附軟體介紹

接著來看軟體的部分,這次在這款主機板上搭配的大部分應用軟體,小編在之前的ROG主機板文章中也都有介紹過,這次就不再一一重覆介紹,就看幾個這次新加入或是有更新版本的應用軟體吧!

主機板BIOS功能簡介

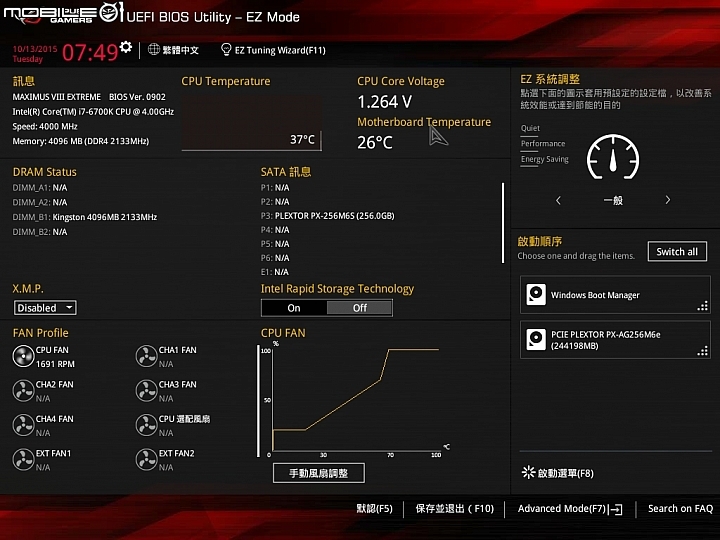

這款ROG主機板內建的BIOS中,有提供了一個簡易操作模式,上面除了會顯示處理器的溫度電壓、風扇轉速以及硬碟選項之外,右上角還有提供了一個EZ系統調整功能,並設置了一般、最佳化以及省電三個模式讓使用者可以快速切換。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

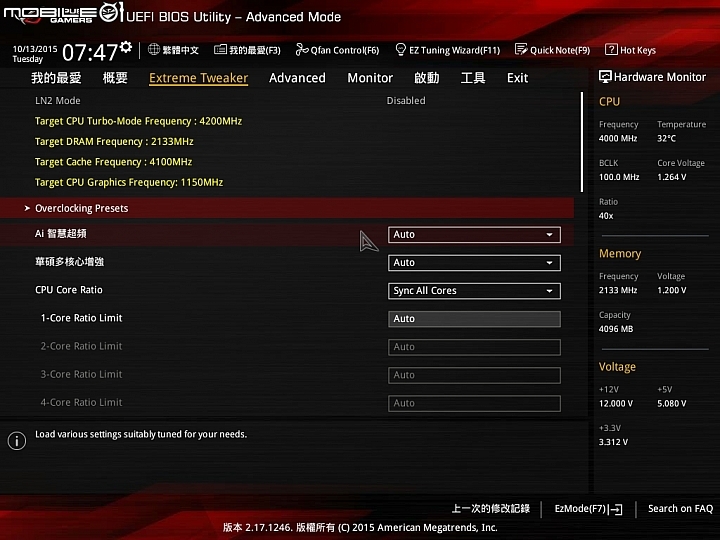

若是要進一步設定的話,也可以直接按F7進入進階操作模式的設定介面。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

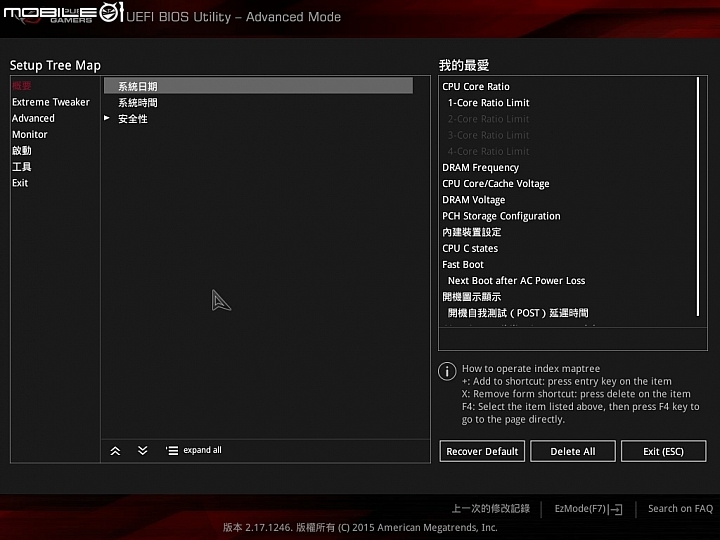

在進階模式的操作畫面中,有提供了一個我的最愛功能,可以加入一些自己常用的操作選項,之後只要開啟我的最愛分頁就會顯示這些設定好的選項,不用再去各個選單翻找功能。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

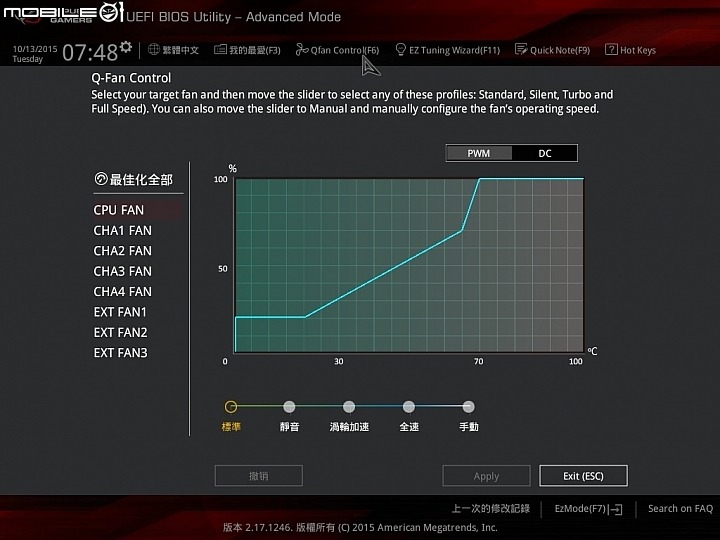

針對風扇的設定,在進階模式裡面也有提供了一個Q-Fan Control功能,可以透過預設情境模式或是以調整曲線的方式來控制風扇轉速。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

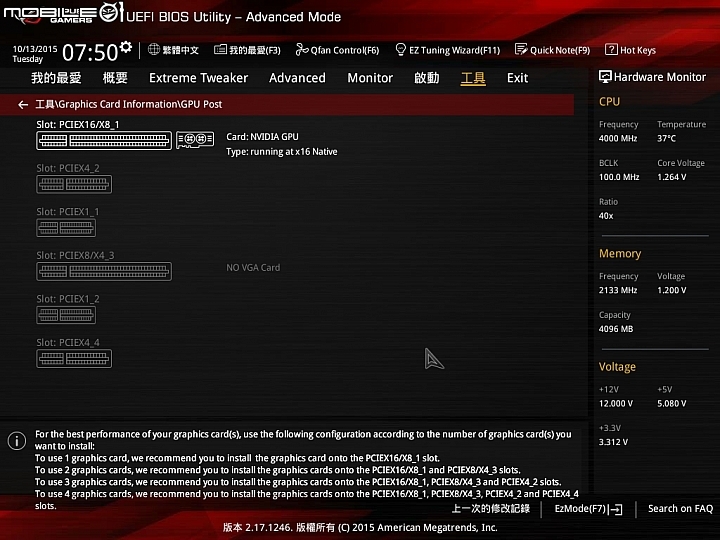

另外,在工具分頁中,有提供了GPU資訊頁面,可以直接看到每個PCIe插槽上的裝置資訊內容。不過,目前資訊只能看到是哪個GPU以及PCIe通道速度,但還沒有辦法顯示運作時脈以及電源之類的資訊。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板


RamCache加速軟體

華碩這次傳輸加速功能方面,有特別提供了一個叫做RAMCache的軟體,顧名思義,就是可以將電腦內的記憶體當作快取來加速傳輸速度。雖然功能看起來跟RamDisk有點類似,都是透過電腦記憶體來加速傳輸,但不同的是,RamDisk原理是把記憶體切割出來的空間當作是一個虛擬磁碟,要儲存檔案的時候,都要自己手動移動到RamDisk磁區。而這個RAMCache功能,是將一部分的記憶體空間作為特定實體硬碟的快取,也就是說,當使用者將資料儲存到硬碟時,軟體會先自動存到快取空間內來縮短檔案傳輸時間,之後在背景作業時才會將檔案存到實體硬碟上。

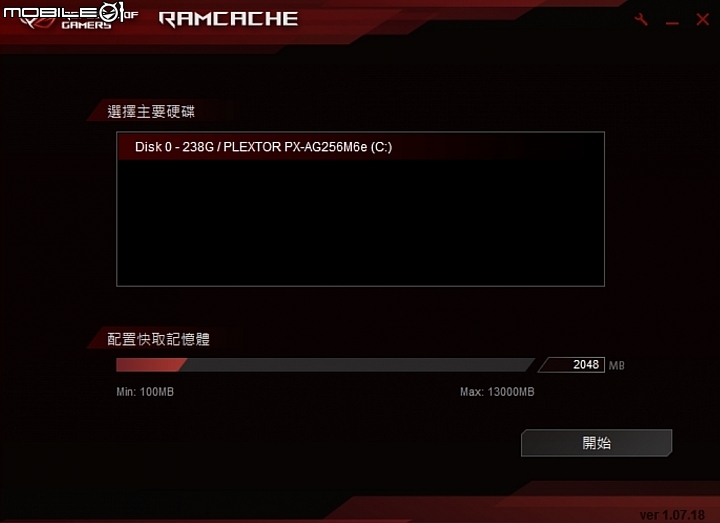

目前這款軟體能夠支援的快取容量,主要是看使用者電腦上有多少記憶體而有所不同。這次測試時,電腦上有裝上16GB的記憶體,而軟體上便顯示最大快取空間可設定至13000MB。當實際使用時,基本上只要在軟體上設定作為快取的記憶體容量以及選定要搭配快取的硬碟,之後就跟一般時候一樣使用電腦就可以。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

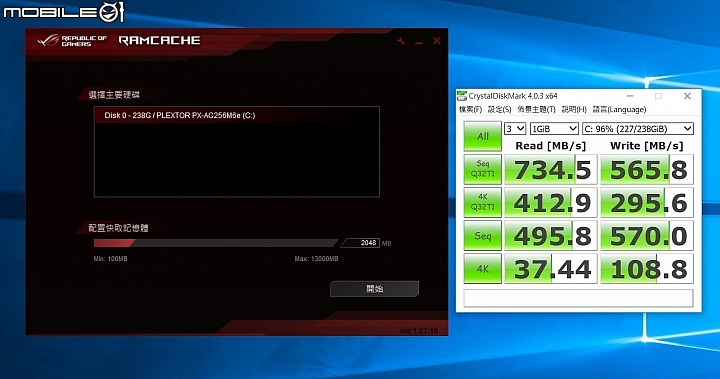

實際用軟體測試時,沒設定RAMCache的時候,讀寫速度大約是495.8MB/s和570MB/s,然而開啟加速功能之後,實際測試的讀寫效能就會提昇至9980MB/s與12743MB/s。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板


Sonic Studio II音效強化軟體

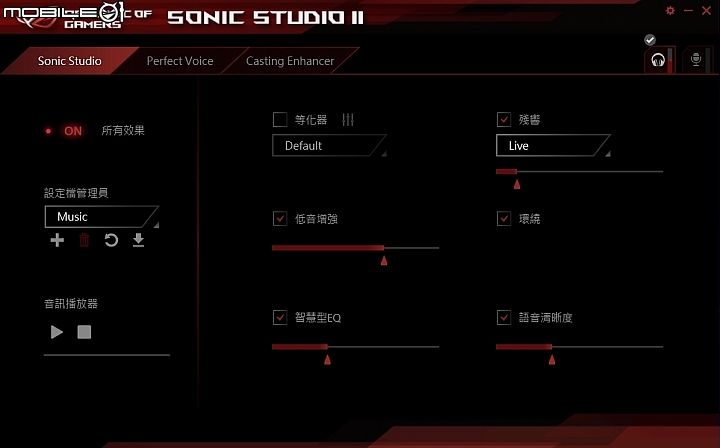

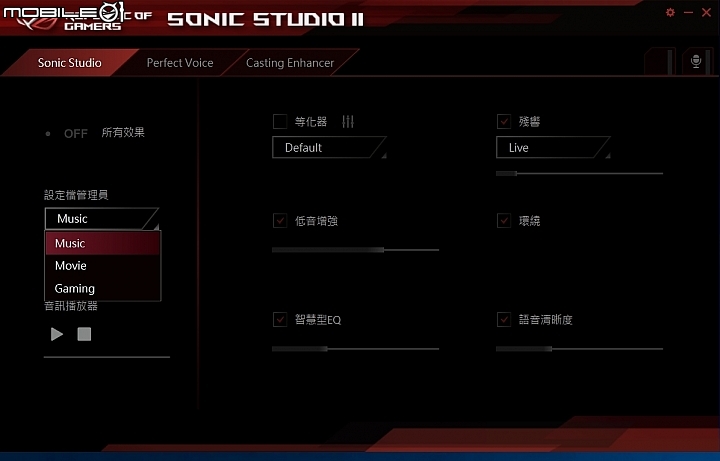

音效加強方面,這次的ROG系列主機板都有提供一個叫做Sonic Studio II軟體。其中的Sonic Studio功能,主要是可以用來增加音效清晰度、 迴音、低音增強以及環繞效果。在這個功能的主畫面上,有預設了音樂、電影以及遊戲三個預設模式,讓使用者可以快速切換使用。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

開啟效果之後,使用者也可以依照自己的喜好,在右側視窗上調整音效效果程度。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

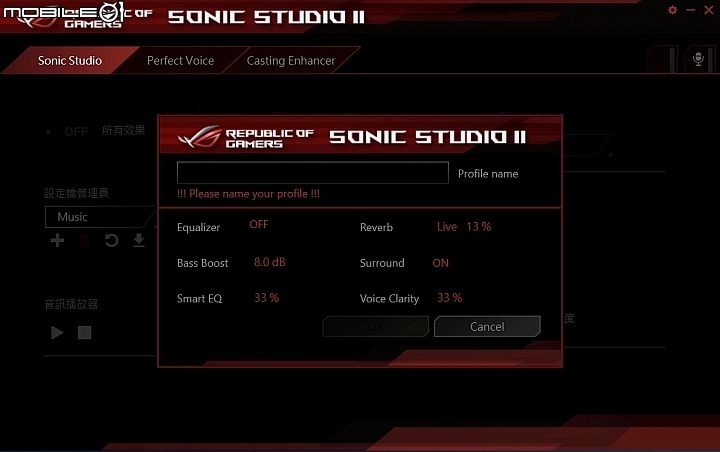

這款軟體也有支援自訂設定模式,可以儲存自己喜好的音效效果程度。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

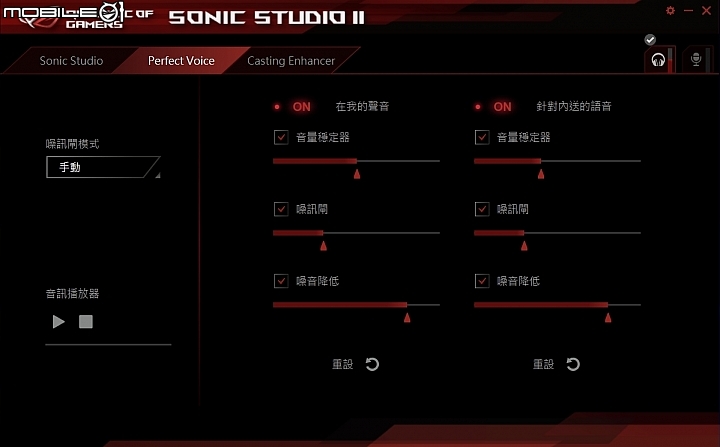

在Sonic Studio II軟體裡面還有提供一個叫做Pefect Voice的功能,主要是可以用來降低麥克風音效噪音,讓輸入語音更加清晰。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

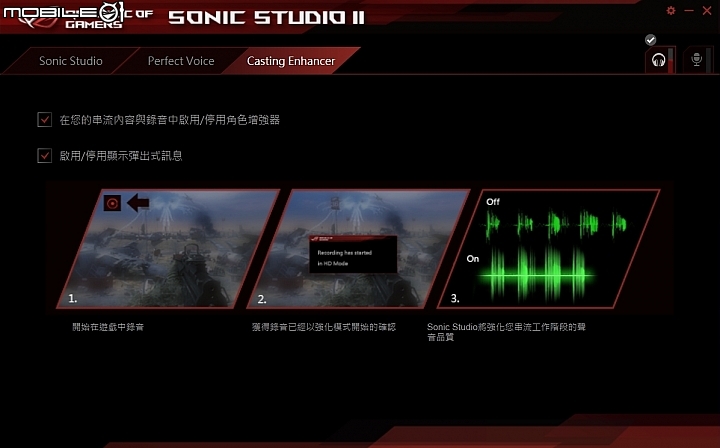

至於最後一個Casting Enchancer功能,主要是可以用來加強直播串流遊戲影片的音效品質。直接勾選畫面上的選項,在串流遊戲影片時,就可以強化其中的音效表現。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

GameFirst III網路優化軟體

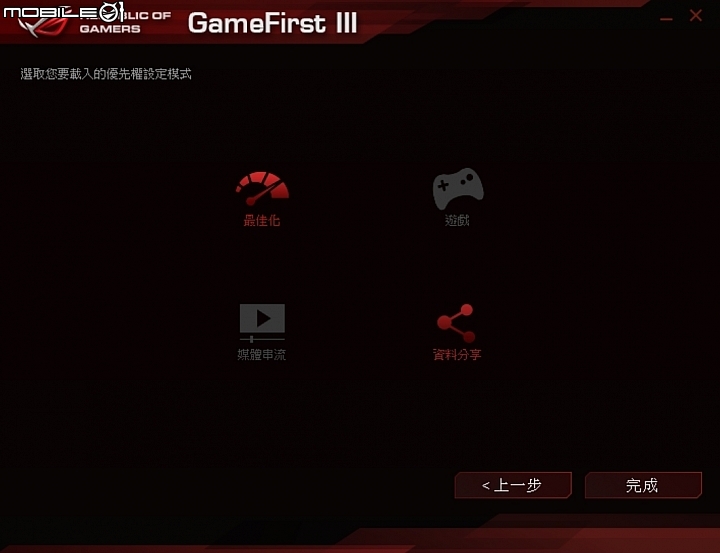

針對網路應用的部分,華碩在這款主機板中也提供了新版的GameFirst III軟體。在軟體主畫面中,有預設了最佳化、遊戲、媒體串流以及資料分享四個使用模式,讓使用者可以快速選擇。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

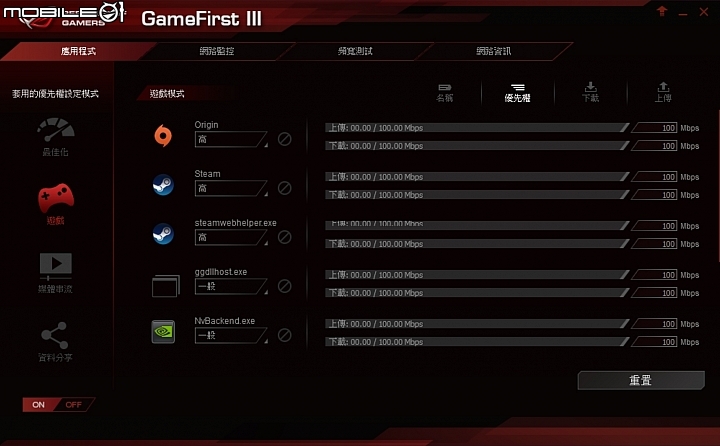

在軟體設定畫面裡,有設置應用程式、網路監控、頻寬測試以及網路資訊的四個主要的功能分頁,讓使用者可以進入設定選單詳細設定。其中的應用程式分頁,主要是可以讓使用者依照不同的程式來設定網路使用層級以及傳輸流量。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

在網路監控分頁中,有提供流量的圖表,可以讓使用者查看每個應用程式上傳與下載的流量。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

KeyBot II鍵盤功能軟體

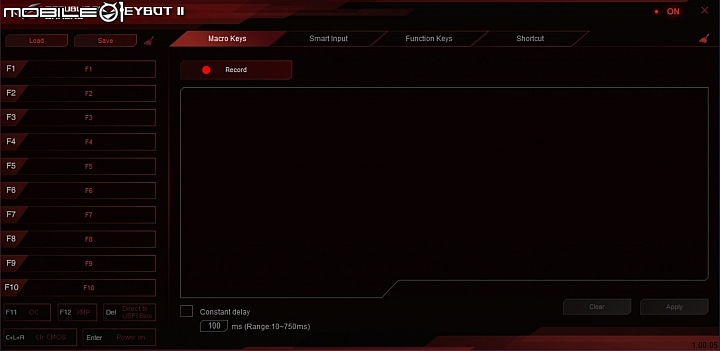

從前一代的ROG主機板開始,華碩在主機板上就有特別加入了一個叫做KeyBot的晶片,可以將鍵盤上的F1~F10按鍵加入自訂功能、巨集快捷或是多媒體功能,為一般鍵盤加入更多的應用。而這次在新版的ROG主機板中,同樣也有加入這個晶片,並且還有加入新版的KeyBot II軟體。在軟體的主畫面中,主要有巨集、智慧輸入、功能鍵以及程式捷徑四個主要功能分頁。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

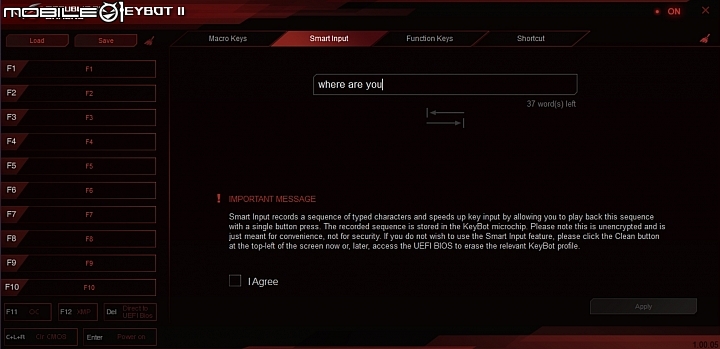

其中的智慧輸入功能,主要是可以讓使用者用來儲存自己經常輸入的文字,之後只要按下設定的快捷按鍵就可以馬上顯示。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

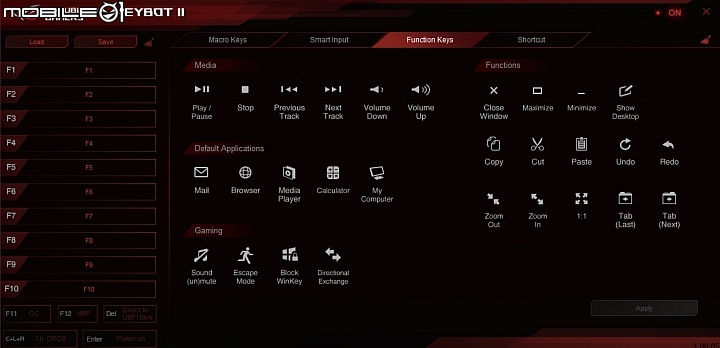

在軟體中,也有預設一些常用的功能,讓使用者可以直接選擇設定。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

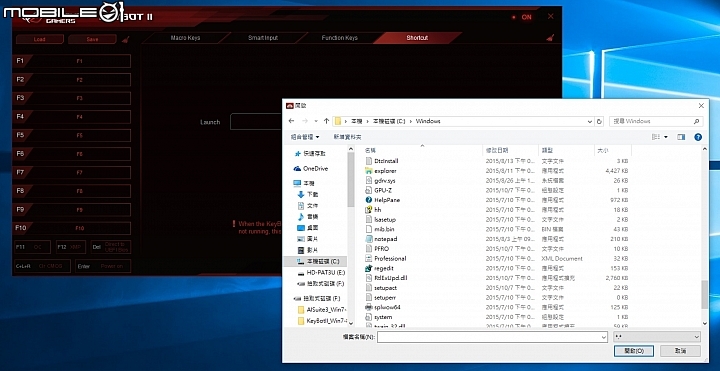

在捷徑功能裡,使用者也可以自己選擇需要快速開啟的應用程式。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

Lighting Control燈光控制軟體

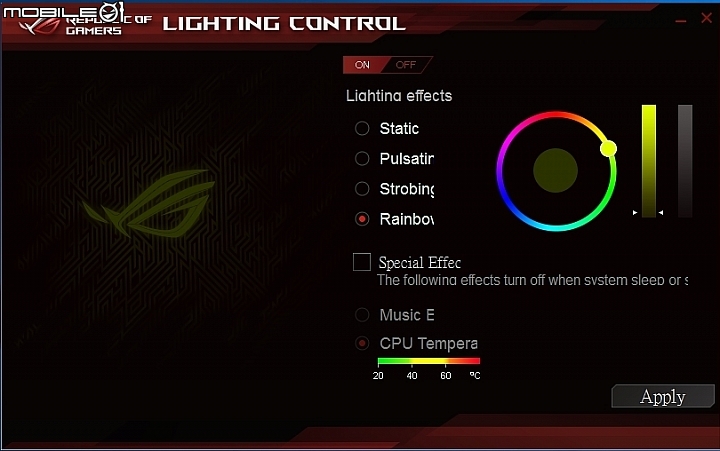

華碩在這款主機板的晶片組散熱片上,有特別加入了Logo背光設計,而且隨附的軟體中,也提供了一個叫做Lighting Control的軟體,可以讓使用者自己設定背光的顏色或是顯示模式。而且比較特別的一點,還可以讓背光依照音樂的節奏閃爍,或是依照處理器溫度來顯示不同的顏色,讓玩家可以透過燈色變化來查看處理器運作狀況。不過,比較可惜的一點,就是這個軟體只能夠支援晶片組的背光,在音效電路的燈光並沒有辦法改變燈色。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板


PCMark 8軟體測試

看完華碩這款主機板的軟硬體介紹之後,最後就利用PCMark軟體簡單測試一下效能表現吧!底下是這次測試所搭配的各項零組件清單,一樣先提供給網友們做個參考。

處理器:Intel Core i7-6700K
記憶體:金士頓HyperX DDR4-3000 4GBx4
顯示卡:華碩STRIX GTX950
系統主硬碟機:PLEXTOR M6e BK 256GB固態硬碟
電源供應器:Gigabyte ODIN 1200W
作業系統:Windows 10 64位元專業版

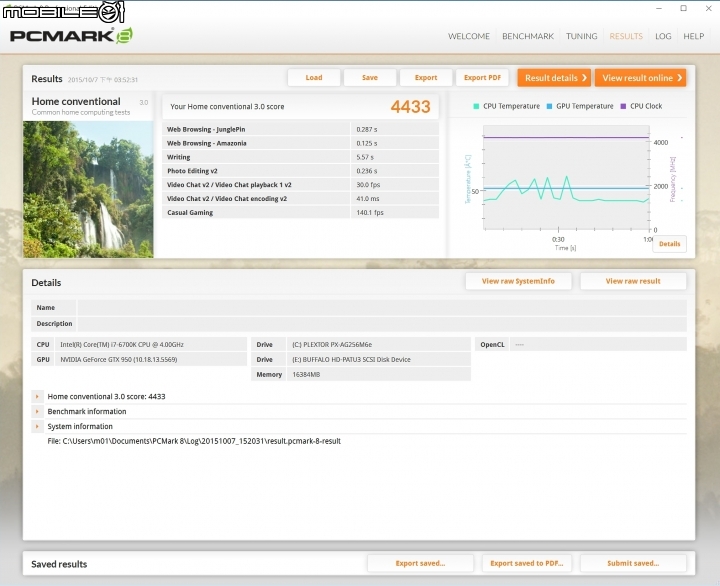

在PCMark Home項目中,這款主機板的測試結果為4433分。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

在PCMark Creative項目中,這款主機板的測試結果為5062分。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板

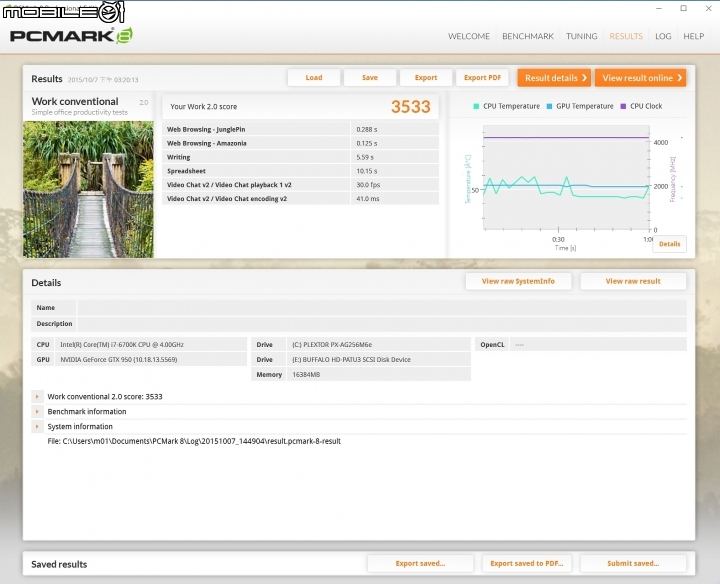

在PCMark Work項目中,這款主機板的測試結果為3533分。
夢幻規格玩家至上 華碩MAXIMUS VIII EXTREME ROG主機板


試用總結

從規格上來看,這款主機板不僅具備了4組PCIe 3.0擴充插槽,還提供了M.2、U.2以及USB3.1 Type-C等傳輸介面,整體擴充性算是相當充足的設計。另外,針對音效的部分,也特別搭載了ESS 9023 DAC晶片以及Ti 的AMP擴大晶片來提升音效表現。而實際搭配隨附的Sonic Studio II軟體一起使用時,環繞以及低音強化的效果比預期好很多,音質也算乾淨,只不過音效主晶片似乎還是使用Realtek的解決方案,不免會讓人覺得愈這麼高階又強調音效的主機板有點不搭。整體來看的話,這款主機板無論規格面或是功能應用,的確都比一般主機板多了不少,所以基本上只要能夠接受價格的話,這款M8E確實是個不錯搭配選擇。
