請問大家
我在裝g41mp43主機板的線

目前剩一條線 hdd led, power led+-, power sw

請問要怎麼接呢

手機排版很亂的話抱歉

2014-12-20 7:53 發佈

文章關鍵字主機板接線

黃色閃光專屬

黃色閃光專屬
個人積分：4分
文章編號：53683258

4分

2樓

2014-12-20 8:32

有圖有真相

brothershen wrote:
請問大家我在裝g41...(恕刪)

猿猴

猿猴
個人積分：56分
文章編號：53683310

56分

3樓

2014-12-20 8:45

真相只有一個

brothershen wrote:
請問大家我在裝g41...(恕刪)

mfang0711

mfang0711
個人積分：28分
文章編號：53683353

28分

4樓

2014-12-20 8:52

brothershen wrote:
請問大家我在裝g41...(恕刪)

Renrenrenrenrenren

Renrenrenrenrenren
個人積分：100分
文章編號：53683614

100分

5樓

2014-12-20 9:35

其實只有兩條線一定要接,
POWER SW & RESET .

至於 HDD & PW LED不接只是不會亮而已,不影響主機本身運作.

0933

0933
個人積分：2434分
文章編號：53686028

2434分

6樓

2014-12-20 13:36

確實有些奇怪

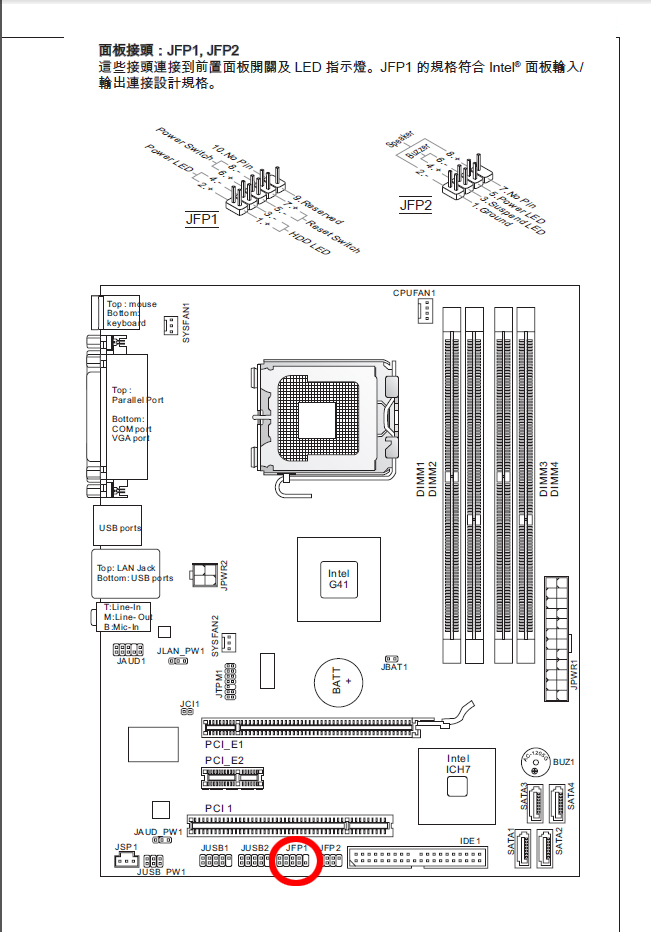

JFP2 怎也有個 Power LED pin 呢?

玩 Skyrim 吧!

我是大胖

我是大胖
個人積分：73分
文章編號：53689372

73分

7樓

2014-12-20 19:17

0933 wrote:
確實有些奇怪JFP2...(恕刪)

那是給以前 power led 是3支腳插pin 用的,以前有些power led 是3pin 中間是空的

yanyu_911

yanyu_911
個人積分：2095分
文章編號：53700813

2095分

8樓

2014-12-21 21:06

0933 wrote:
確實有些奇怪JFP2...(恕刪)

很多的主機板都有兩組power led插口

一個是在HD led上面,一個是在jfp2處(或獨立出3pin的插頭)

這都是正常的
