Intel Haswell 架構，第四代 Core i 處理器
自 6 月 2 號正式發表以來，也已經經過兩個月的時間
隨時時間的移動，上一代的 Core i 第三代系列
Intel 也即將發佈停產的訊息，或讓各區域銷售停止販售
改由 Core i5/i7 第四代接棒
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-4513ee4e786320965d24e2fad4c38c96.jpg)
上一代的 Core i5/3470/3770+ B75/H77
一直是主流非超頻用途的裝機市場的選擇
到了第四代理所當然由 Core i5 4430 + B85+H87 接棒
一直以來 Intel的桌上型處理器 Core i主流一直
都是由 $187.00~ $195.00美元價位的產品支撐著
在下個月 Core i3 第四代和 Pentium 第四代問世以前
如果要選擇市場生命週期沿用性比較長的產品
LGA1150 腳位+8 系列晶片組
可沿用至2015年，搭配Haswell refreash 或 Broadwell
除了第四代Corei處理器內顯的進步以外
B85 + H87 在規格配置上已經幾乎配到滿規完美

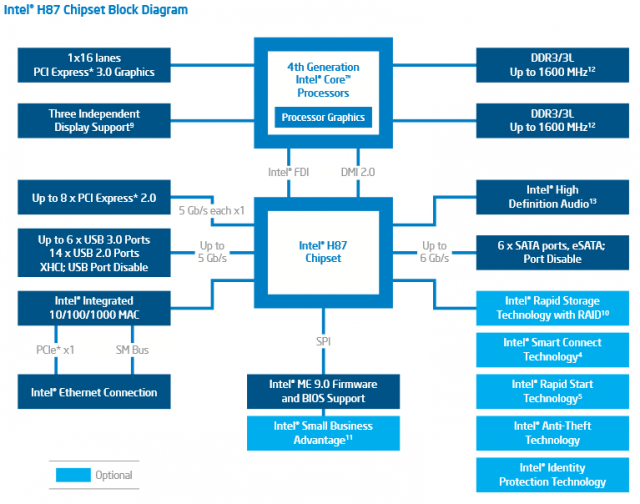

尤其是定位在娛樂多媒體系列的 H87 晶片組
已經升級6*SATA 6Gb/s原生USB3.0 4組也改為6組
對於有USB3.0大量周邊使用需求的使用者來說會更方便
如果沒有要超頻或者需要安裝兩顆SATA3 SSD或更多的環境
搭配H87也是比較好的方案，加上之前有非K晶片組超頻話題
使得H87也是蠻熱門的選擇之一，可惜這個功能即將被屏蔽掉
本次準備將手邊的，影音播放機的
Core i3 530+H55 升級換為Core i 4430+H87
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-2ad803abd74ff6d4d4e39261f05e0e7e.jpg)
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-9a4ab908f6e98c70f34455a15ecce69c.png)
搭配目前憑發票四年保固的ASUS H87M-E + Core i 4430
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-50a081968bb2f25405accf262f8b466f.jpg)

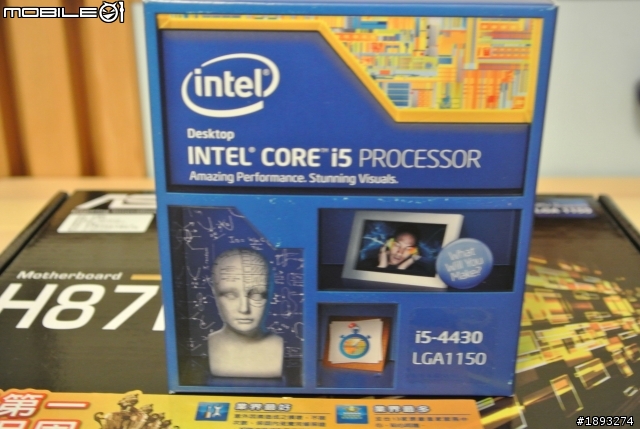

目前進入Haswell 最便宜的處理器選擇 Core i5 4430
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-3ad5b0dbf6c1de9c54a396caa2c91762.jpg)

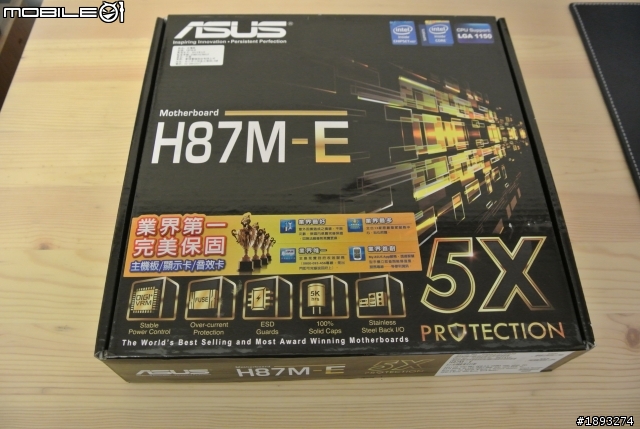

H87M-E 彩盒：
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-726f180de9a3233892d0f6e7d8d96180.jpg)
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-e80b0616c6f12429b93470e142ef90b3.jpg)
華碩本次在8系列晶片組主機板所主打的 5X 防護特色：
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-686c58837645cec27fdc07ab2fd6c691.jpg)
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-3823061806416190c86542c6dc2a3155.jpg)
打開彩盒，環保包裝：主機板在第一層，左邊則是配件
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-0a8fe3cbf44612aabc89d01079e9be49.jpg)
標準配件：說明書/驅動光碟/SATA3排線/不銹鋼背板

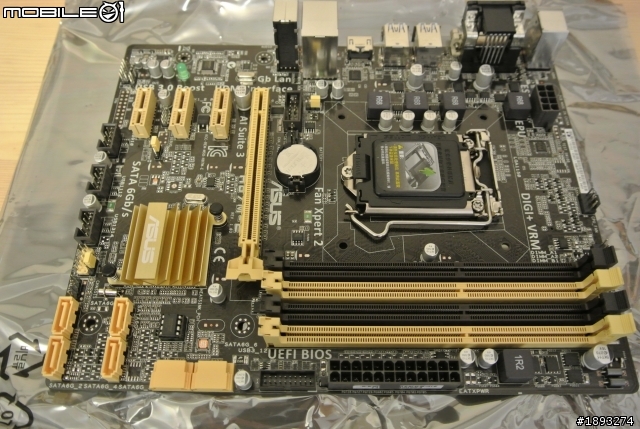

H87M-E 採用MicroATX規格
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-74f0e0da4cdcd3eea8ce3894a4d6466e.jpg)

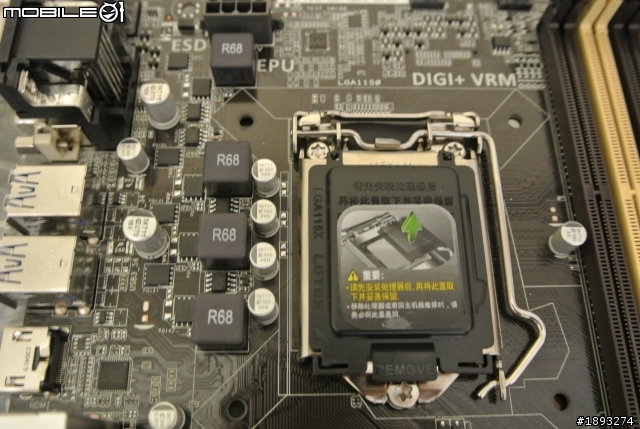

處理器採用3+1相數位VRM供電
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-b4918f269f4799fcd7a1e3d6caf608e2.jpg)
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-2e0b4dd29c8f66ef99156b520bba169b.jpg)
CPU 供電採用8PIN輸入
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-42702e67549f421b43e56a80dc16abfe.jpg)

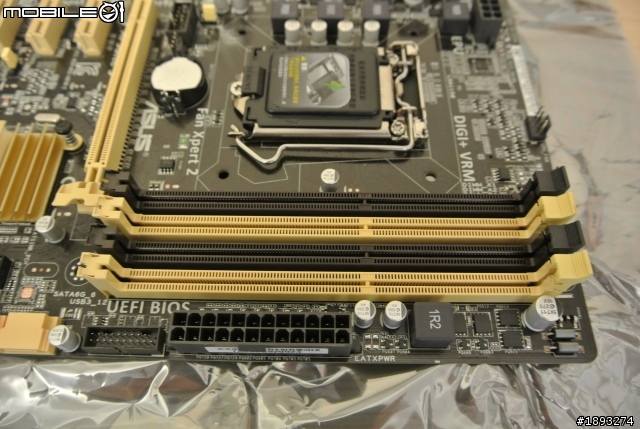

記憶體則是4-DIMM配置支援4 x DIMM, max. 32GBDDR3 1600 MHz
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-37f4e10c9fe51d52afb81a97530e1729.jpg)
儲存介面：提供六組SATA 6Gb/s 以及 USB3.0 內接1組
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-ed1525f9acef876a9254a4ca1ccf8697.jpg)
PCI-E 擴充槽部分，取消了PCI全面改為PCI-e x1
和一組PCI-Express x16 3.0
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-c23d9b2322d91e039c498dee89605652.jpg)
由於H87晶片非定位商用功能，所以取消了TPM針角設計
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-f5e335505bc329b4a4adea5f73d07bc6.jpg)
H87 PCH 發熱量不高，採用一般的散熱片即可應付
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-ae0b841b90547b44cb0042f6e6def9ba.jpg)
後IO提供了完整的介面，除了保留完整的PS/2介面
提供四組原生USB3.0 + 兩組 USB2.0
視訊部分提供VGA/DVI/HDMI接口
以及有線網路和HD音效
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-b34c3bf331067194f78c6f252a4574c8.jpg)
保留完整的PS/2介面，對於有需求的使用環境來說確實是不錯的選擇
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-e40b76e0ed586f96a0135e3180b49a41.jpg)
開機BIOS畫面 UEFI選項，預設EZ模式：
從2011開始導入 6 系列主機板以後，目前已經都是UEFI了
相信使用者已經可以陸續習慣了。
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-58e8ce519e2c9643c66836138174f7bb.jpg)
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-d23844123b400bb3904e40d9fbaef986.jpg)
安裝好驅動後，直接安裝華碩提供的AI Suite 3
提供多種機能細部調節，FanXpert2 也提供懶人調節風扇運轉最佳化
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-f595a9eabc7d80d9e1701fe3983a3227.jpg)
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-22a383989b139bb8b3954a22efedc740.jpg)
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-ff66180357e27d8d1b4b70f8587e907e.jpg)
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-c66207eb2a7147cb87c6dd24e74ebade.jpg)
Benchmark 系列參考
CPU-Z
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-34c14f8a8e3c5ac102fab16e6959ce92.jpg)
目前入手的是C1版本
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-5b3c53db5d9cfd32024cc83473356e96.jpg)
CPUMark 99
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-f0d467fe2f25da8e6c3f0f7c5a3d53bf.jpg)
Cinebench
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-73785ac6cf3e1d5b94849a66d5056d0b.jpg)
HD4600 @ 3DMar2013
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-018ccaa70c57eeefec95e7b503b62899.jpg)
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-69a810b4bcefb9f7f6a565fa630bf9d6.jpg)
HD4600 @ FurMark
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-c410adb00bb05c6419019517e46ad66e.jpg)
FFXIVBenchmark
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-60747aedf3d7f9bbe2500663583e5a87.jpg)
雖然HD4600已經有很大的進步
不過對於主流3D單機遊戲還是很吃力
真的要玩主流3D單機遊戲還是使用獨顯會好一點
HD4600 硬解和轉檔還可以勝任
Sleeping Dogs
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-15f291d8840919c63240f197a5bbc35f.jpg)
溫度表現方面 Haswell 和 IVY 相比之下
TDP有所攀升，不過搭配原廠風扇還是綽綽有餘
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-3abae8dbbe821a72aac516f45791fdb8.jpg)
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-b3ee567be0cb6f54970eeb50d553e896.jpg)
![[開箱] ASUS H87M-E + Core i5 4430 ：Haswell 入門 的選擇](http://attach.mobile01.com/attach/201308/mobile01-801d217841cfecdea3b169a20b8199bb.jpg)
雖然Hawell搭配8系列晶片一開始發佈
問世存在著C1問題的晶片組BUG的問題
不過這個BUG並不是嚴重到無法讓系統運作
所以也有許多主機板製造商選擇了折衷辦法
屏蔽掉這個S3休眠功能或者C1/C2混合銷售
如果是已經擁有IVY架構的LGA1155使用者
應該不用刻意升級LGA1150架構
但如果是更舊的架構如果要升級或組裝新的
那麼還是直接選擇Hawell或比較理想，至於C2晶片的主機板版本
應該也已經進入量產階段如果沒有很刻意要使用S3休眠功能的話
直接進場C1其實也無所謂
如果要等更有CP的搭配，或者輕度文書用的話
可以等下個月的第四代Core i3+Pentium 搭配H81晶片組
以上是 ASUS H87M-E + Core i5 4430 個人播放機的升級搭配參考
