[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

雖然在下很少做板子方面的測試
不過看到友站有試用的活動
馬上就報名參加~~~

今天收到板子,馬上就來開箱~~
就做為2012年的第一炮吧~~~

外盒包裝,紙盒的印刷成金屬拉絲樣貌

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

相關功能說明

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

威建代理,TeSL指定電競主板品牌

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

背部各項功能詳細說明

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

PCI-E 3.0的特點說明

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

內附的配件,包含說明書、SATA3排線、CF排線、安裝光碟、音源線
其中音源線可接至一般攜帶試音訊裝置,即使是關機情況下,也能透過電腦的喇叭做輸出

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

ASRock Z68 Extreme3 Gen3主板樣貌,黑色PCB板+整體黑色配置相當有質感

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

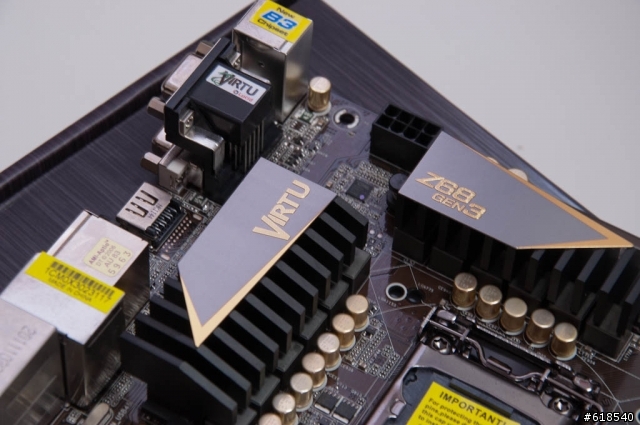

供電模組的散熱器

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

Z68晶片組上的散熱器

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

輸出IO部分

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

板子上所印刷的特別功能,特別是PCI-E3.0絕非虛晃

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

除錯燈以及開機和RESET按鈕,
並有4組SATA2插座以及2組SATA3插座

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

記憶體插槽附近的配置

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

介面卡插槽的配置

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

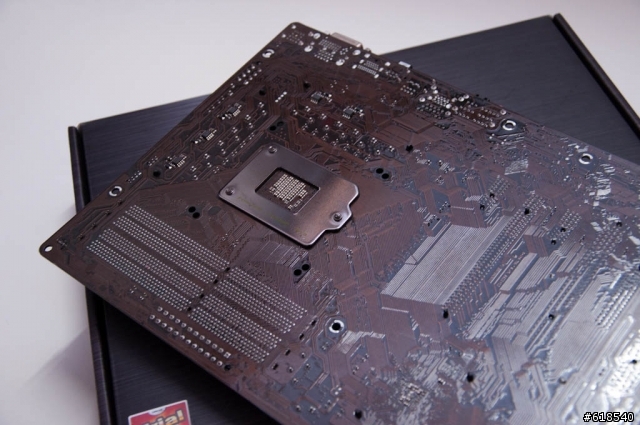

主機板背後

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

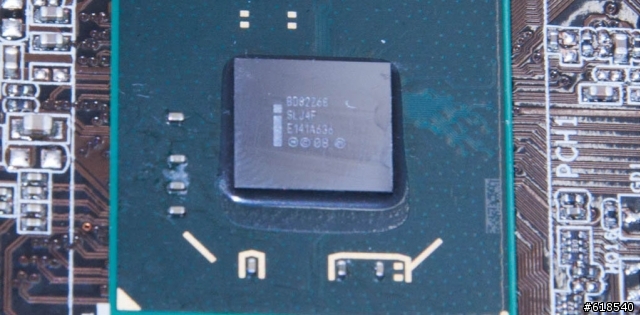

各項控制晶片

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試
[543]華擎ASRock Z68 Extreme3 Gen3開箱測試
[543]華擎ASRock Z68 Extreme3 Gen3開箱測試
[543]華擎ASRock Z68 Extreme3 Gen3開箱測試
[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

供電模組散熱器的貼合情況相當良好

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

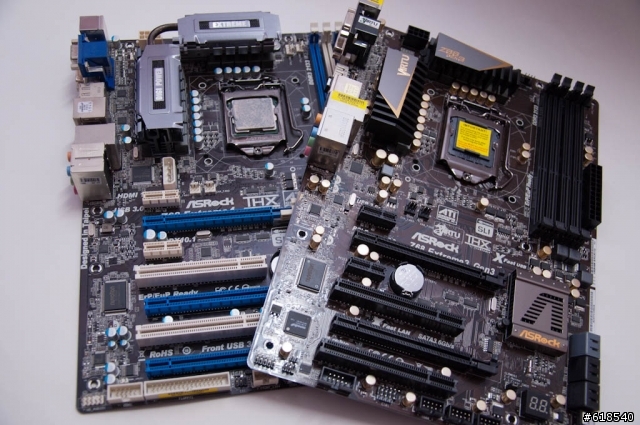

和在下原本的主機板比比看吧~~~
原本使用的也是ASRock的,型號Z68 Extreme4

論功能,Extreme4應該是更豐富才對,不過配色方面Extreme3 Gen3太吸引我了

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試

Extreme4的外型大多了

[543]華擎ASRock Z68 Extreme3 Gen3開箱測試
2012-01-01 22:01 發佈

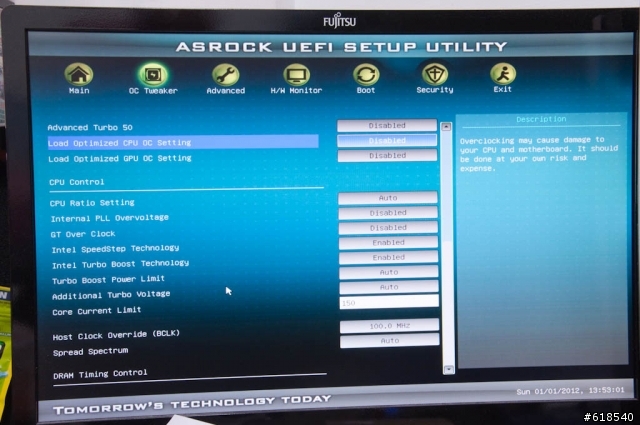

圖形化的BIOS介面,大略的看過就好,有問題再問吧~~~







開機畫面,跟外盒的印刷很像




測試環境:
CPU:Intel Core i7 2600K OC 4G and 5G
MB: ASRock Z68 Extreme3 Gen3
RAM:ADATA 1866+ 2G*3
VGA:Intel HD Graphics 3000
POWER:SilverStone OP750
散熱器:Thermalright TRUE Spirit 140,雙TY-140風扇
HD: Intel 320 80GB+SEAGATE ST2000DL003+Hitachi 5K3000
小正義火紅裸測平台
室溫:22度

先以4G做測試

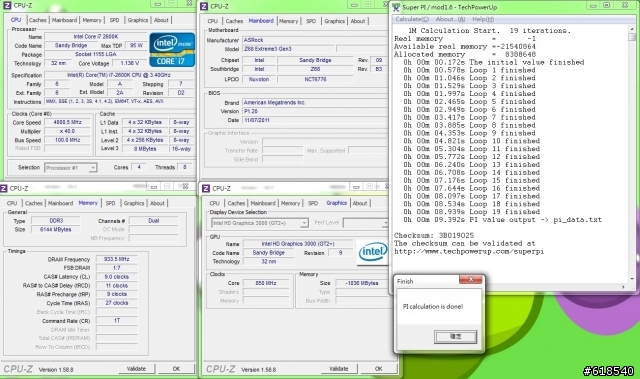

SUPERPI 1M



SUPERPI 8M



SUPERPI 32M

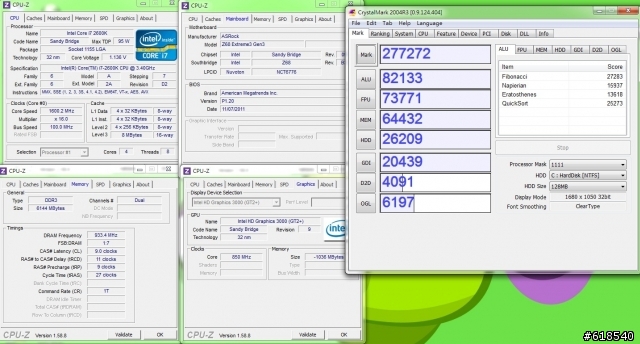

CrystalMark



HWM BlackBOX

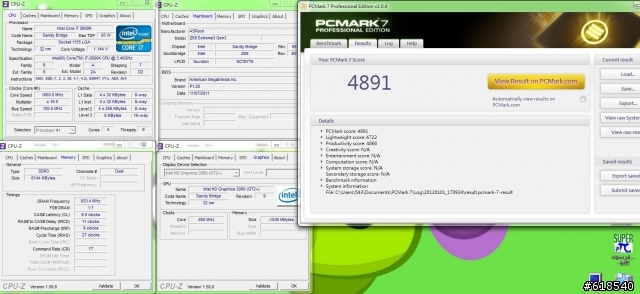

PCMARK7



CINEBENCH R10



CINEBENCH R11.5





接著超上5G
SUPERPI 1M,9.329S->7.535S



SUPERPI 8M,105.347S->86.736S



SUPERPI 32M,508.623S->420.561S



CrystalMark,總分277272->323001



HWM BlackBOX

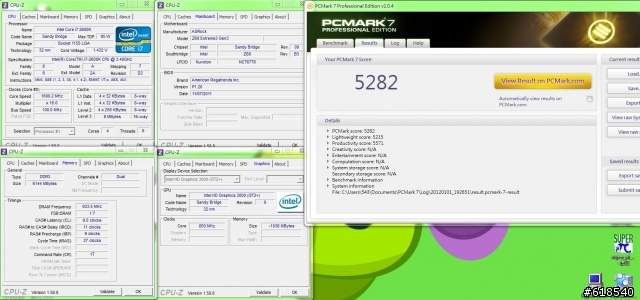

PCMARK7,4891->5282



CINEBENCH R10



CINEBENCH R11.5




最後在測試一下XFastUSB的差別
因為沒有USB3.0的裝置可以試
所以僅用PATRIOT XT 4G隨身碟做測試
未開啟XFastUSB



開啟XFastUSB,由29.3提升到36.4MB/S




結論:
以上測試供大家參考,基本上Extreme3 Gen3的價位訂在中低階這個範圍
看到滿滿金色日系電容,不僅有更長的使用壽命,光視覺的爽度就不錯
而且超頻方面沒有太多問題~~~
有相當多的功能,如APP Charge,XFast LAN,XFast USB都顯得其超值
不過USB3.0的插槽少了點,就連機殼上所需連接的USB3.0 PORT也沒有是有點可惜



底下為補充:
金色電容外觀,品牌是如何在下就不熟了~~





Gen3 Quick switch


5G的燒機溫度
之前送修這家MB領教過他們售服務後再也不會碰
這張一切都很完美 就差個前置19PIN-U3...
不然我就要入手生平第一張華擎了= =...
殘念阿@@
滄站禁止他們家產品開箱文

原因忘記了

他們家的東西 我不碰0.0

跟售後服務過招後...唉
XFast USB 開啟
用SD轉接卡插上
複製出來的圖檔都是有問題
關掉後再復製又OK....
讓人無言的程式

記憶體插槽空隙留太少,離CPU的位置也僅近了點
裝上記憶體散熱片(有導熱管)都擠在一起
CPU散熱器也不能大一點的,會卡到記憶體散熱片

USB插三個開機時(鍵盤,滑鼠,外接硬碟)
鑑盤滑鼠隨機抓不到一個,需要拔起來重插,才抓的到

這三點讓人不爽
其他OK
話說我也是被他的配色吸引
雖然放在機殼看不到.....
不就是因為某站自己幫人抬轎抬到忘記遮ES序號被人家裱嗎?

AsRock東西怎樣一回事, 連遮ES序號這種事情都能捅漏子

大概某站以為自己跟老湯同等級了吧
苦中作熱 wrote:
滄站禁止他們家產品開...(恕刪)
光看三年保固,加上免費到府送修
看起來不錯耶~~

不過有那麼多朋友對於其售服有怨言
可見得還是需要再加強、再檢討的~~
小弟也是使用這張,前置面板usb3.0外面買一個,只是線材要繞到後面檔版處接後面的usb3.0,
使用2個多月狀況良好,希望這三年可以相安無事~
henry543 wrote:
雖然在下很少做板子方...(恕刪)


樓主 可否提供超頻5G滿載時的溫度?
