[分享]如何挑選適合自己主機板的CPU Cooler

(圖面轉載出處:abit與Cooler master)

小弟常在這個版裡閒逛,看見很多夥伴不惜派出小朋友去換回好東西,顯卡、Cooler、POWER Supply、RAM...等等,小弟心想:是否找到的CPU Cooler是適合自己的主機板呢?是不是大顆就一定強(大顆一定強、大顆一定強,你看那.........咳咳)?且看小弟舉例與分析。

Cooler,不外乎是sink+Fan(heat pipe是option),純銅的sink也有、鋁製的也有、鋁底銅FIN、鋁底鋁FIN、(加熱管),玲瑯滿目。小弟昨天回家看到基隆路大型看板show abit的主機板,沒錯,就是ABIT的"改頭換面"版,現在叫環茂(聽說是被環X電氣買下來的)。所以小弟就用abit的主機板來做例子(其他像北橋、南橋自己有獨立的cooler不提,因為Cooler高度只跟機殼寬度相關,效率就是cooler的表現能力啦)。

以下就是今天的主角(型號不是重點,不提)
[分享]如何挑選適合自己主機板的CPU Cooler

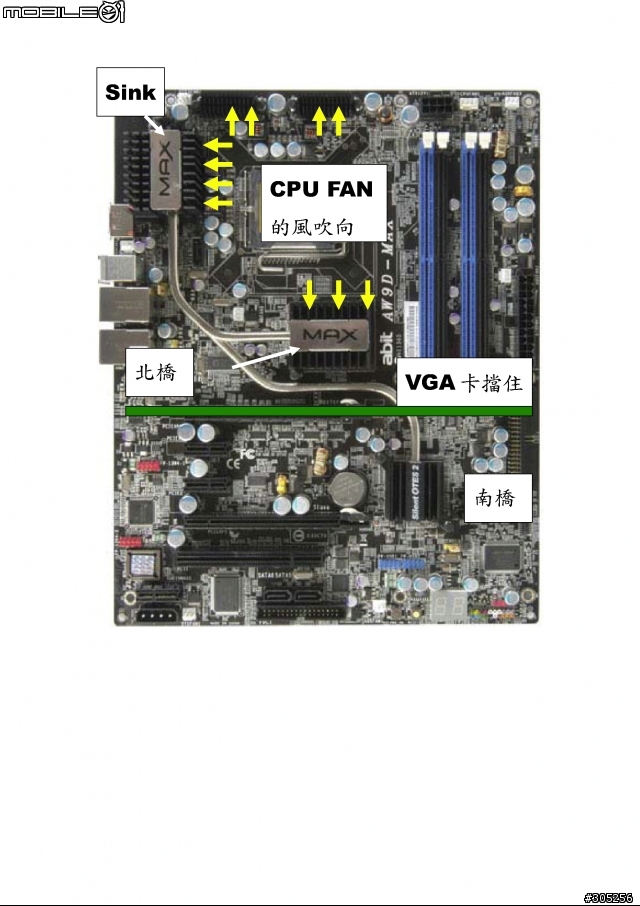

各位看到圖中,有兩根彎來彎去的熱管,分別由北橋、南橋接到左上方的sink,中間有VGA卡擋住,而北橋、南橋跟左上方的sink的散熱就跟CPU sink的FAN吹出溫度有關了;而南橋是吹不到CPU FAN帶來的風。

重點來了,cooler如果是像這種(鳳梨花型)等屬於側面出風的,可行(風道高度需涵蓋北橋sink高度,風扇壓力要大),因為吹出的風也順便會吹北橋、左上方的sink,但風的溫度應該會有35度以上的熱風(看CPU瓦數跟sink fin gape以及FAN的風壓大小),所以必須降低機殼內溫度來做搭配。
[分享]如何挑選適合自己主機板的CPU Cooler

如果是用這種Cooler,那就有一定的出風口方向,所以要注意風口是否朝向要散熱的Sink。
[分享]如何挑選適合自己主機板的CPU Cooler
[分享]如何挑選適合自己主機板的CPU Cooler

如果您是選用版上大大挑的這種,那就要小心了,因為這種風扇應該是刀鋒式(滾筒式),像我們的投影機啦、大廈式電扇、電動門上面裝的都是,這種風扇的特色就是轉速不必快,風量大;但重點是剛剛提到過的:風道高度需涵蓋sink高度,不然sink吹不到風,或是吹到一點點,這樣你的CPU散熱是OK的,但北橋、南橋就掛點。
http://www.mobile01.com/topicdetail.php?f=174&t=222663&last=1825933

另外,如果是選用熱管當作傳熱的零件所設計的產品,安裝時有個需注意的地方:"水往低處流",當熱管裡面的水無法流回加熱段時,就會發生dryout,那該產品頂多就是靠銅管在導熱,真正的熱管效能是大打折扣的。

爾後再陸續針對其他MB設計來說明,希望這簡單的討論有助於版上夥伴們選購時的參考。
2006-10-27 15:44 發佈
熱導管要裝對的方向......
那把主機板直立起來有效果嗎?......
當你為所事煩心時...成功的人是在看著天空...想著更遠的目標...
zenkispwan wrote:
熱導管要裝對的方向....(恕刪)

所以我把主機板的圖放正(正常安裝的角度),然後就是看夥伴們挑的cooler,是屬於哪種type。您說的對,當我們安裝好類似版上夥伴提供的那個華碩熱管設計Cooler,原來是OK的(當他直立時,MB平躺在桌面),但裝在機殼上之後,就會碰到一個小問題;因為它是U型的設計,U字型中間最低點屬於加熱段,配合水往低處流、水蒸氣往上升的特性,您不難猜出:把U逆時針轉90度之後,上面那段熱管有作用,下面那段熱管...就只能靠銅管壁導熱囉,dryout要看加熱段蒸發的速度跟凝結水回流的速度了。大部分都會打扁熱管,增加管壁與銅底板的接觸面積;因此我才會說"挑選適合的Cooler",或許您家裡的主機是平躺的。

另外,顯卡也有熱管是的Cooler,之前小弟幫PXXlink設計一款6600專用的熱管Cooler,sink面積比GIGA的小,顯卡背面可加6公分風扇,結果PXXlink不用,反到用在PowXXColor的X700上面。我是有感而發,畢竟自己曾經設計過Cooler,所以想能不能跟版上夥伴一起討論,教學相長。
繃到最緊的時候,記得要放鬆一下!!!


可以請問一下這個散熱器的資料嗎
是不是604pin CPU用的
腳看起來滿像的
3Q
booth0168 wrote:
可以請問一下這個散熱...(恕刪)

您說的這顆廠商好像是用在工作站跟3U的CASE,但支援XEON可用。

SPEC如下:
Application System 3U(up) & Workstation Active Side Flow Solution

CPU Type
Intel Xeon (Nocona, Ireindale)
Intel Xeon MP (Grandford, Potomac)

Supported CPU Frequency 2.8 ~ 3.8 GHz for Intel Xeon; FSB 800 MHz
2.83 ~ 3.66 GHz(up) for Intel Xeon MP; FSB 667 MHz
Socket Type 604 pins

Heat Sink Copper Base
+ Aluminum stacked fin
+ 6mm heatpipe x 3
Cooler Dimension 89 x 78 x 103 mm

Fastener Screw + Spring

Interface Material Shin Etsu 7783

Fan Dimension 70 x 70 x 25 mm

Fan Speed 5,800 rpm

Fan Airflow 41 CFM

Fan Bearing Type Dual Ball Bearing Voltage Rating 12V

Noise Level 47 dBA

Connector 4 pins with PWM function

Thermal Resistance
0.253 °C/W for Nocona
0.241 °C/W for Irwindale
CEK Spring Provided by motherboard
