外盒背面
側面
主機板本體正面
採四層板結構
配件，ASUS也開始採用帶固定扣的SATA排線
LGA1155插槽
記憶體插槽，可支援最大32G DDR3記憶體，採雙邊扣方式固定記憶體，並未用近期流行的單邊扣設計
右下有記憶體指示燈及MemOK!按鈕
B3版H67 PCH壓在散熱片下，旁邊是四組SATA2及兩組SATA3
介面卡擴充槽提供一組藍色X16 PCIE、一組X4(外觀為黑色X16 PCIE)、兩組X1 PCIE及一個傳統PCI，X16插槽有固定扣設計
後方IO連接埠，USB提供六個USB 2.0及兩個以藍色為區分的USB 3.0
波浪造型VRM散熱片設計
底部有導熱貼片
CPU供電VRM，為4相+1相設計，四相每相為1HS+1LS，一相為2HS+2LS
LGA1155後方加強背板
ASUS自行開發的ASP1000RA PWM晶片，旁邊為TURBO KEY II功能實體開關及指示LED
CPU內北橋供電PWM電路
PCH散熱片也有造型設計
ASMEDIA祥碩科技ASM1042 USB 3.0晶片
REALTEK RTL8111E PCIE 10/100/1000Mbps網路晶片
由華邦電子分割出來的Nuvoton新唐科技所生產的NCT6776F LPC SUPER IO晶片
音效部分為REALTEK ALC887 HDAUDIO CODEC

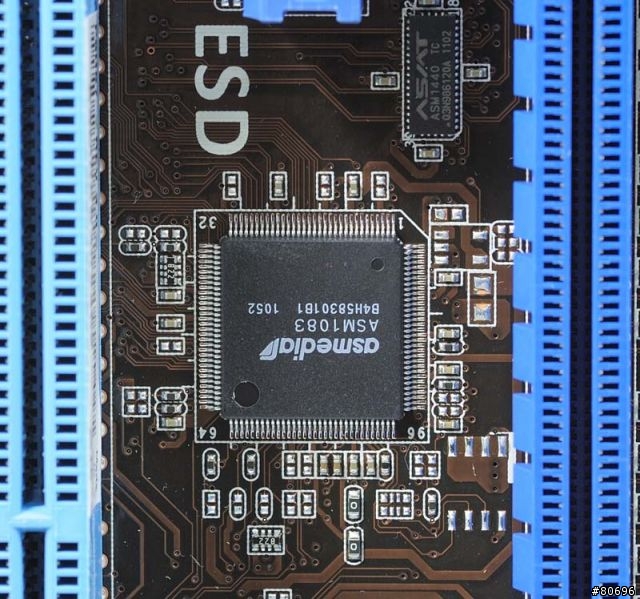

因6系列PCH不再提供PCI BRIDGE，所以採用ASMEDIA祥碩科技的ASM1083 PCIE轉PCI橋接器，提供傳統PCI介面卡使用
傳統IDE裝置部分則由VIA VT6415 PCIE轉PATA控制器提供一個IDE埠，可連接兩個IDE/ATAPI裝置
採用華邦電子32Mbit serial flash存放EFI BIOS
PLL晶片為REALTEK 885N-932，作為各匯流排時序鎖相及同步使用
開機畫面
EZ模式下的EFI BIOS畫面，以圖形及圖表來表達，可使用滑鼠操作
也可以進入進階模式，用起來就像美化過的傳統BIOS選單，一樣可以用滑鼠操作
可以選擇語系

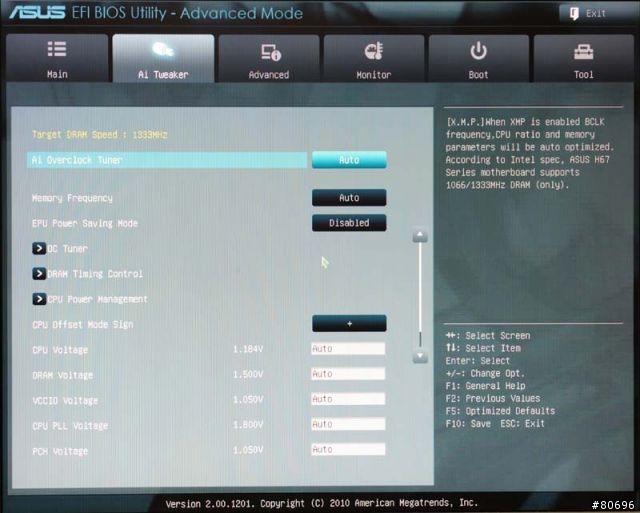

AI TWEAKER選單
可設定外頻
記憶體時脈也可調整
EPU模式選擇
CPU電源管理選項
設定電壓、核心電壓負載線校正及擴散頻譜(SSC)

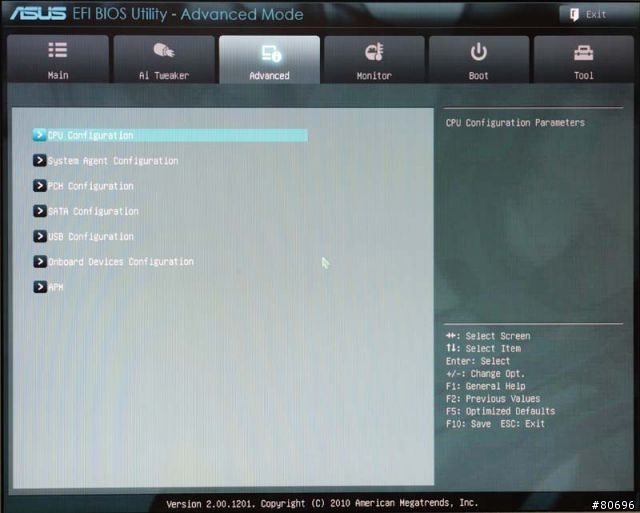

進階設定選單

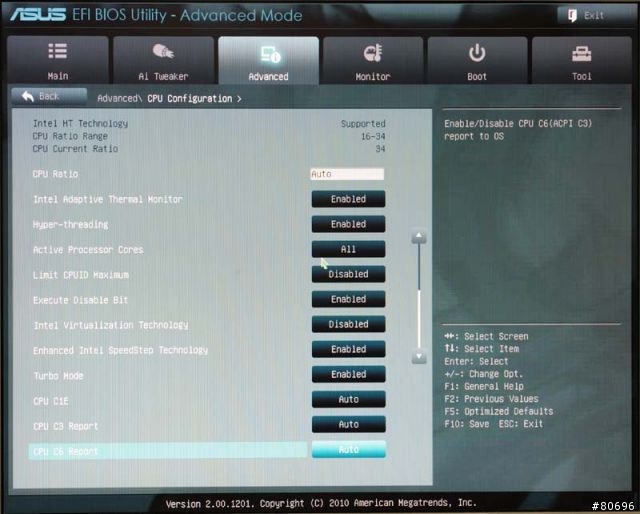

CPU資訊及設定

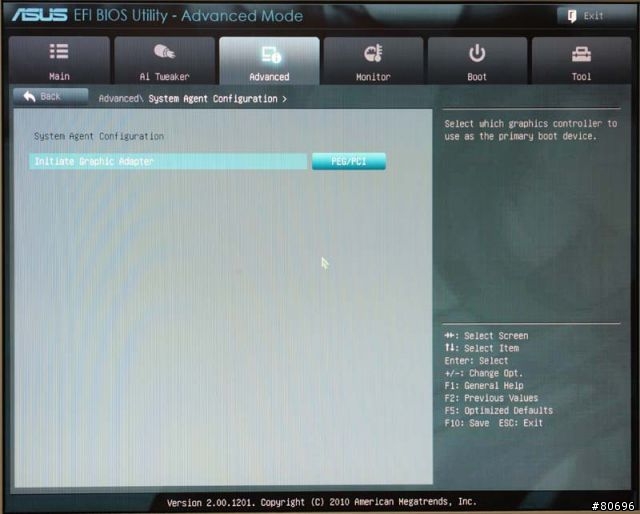

初始化顯卡的順序調整
HPET(高精度事件計時器)開啟與關閉
SATA模式設定選單及各SATA埠連接的裝置資訊
USB設定選單
內建裝置設定選單
可設定黑色X16 PCIE插槽為X2或X4模式
硬體監控及風扇調整選單
防突波功能，可啟動主機板的UVP(欠壓保護)與OVP(過壓保護)
開機順序設定選單
公用程式選單
EZ FLASH公用程式，可輕鬆更新/備份BIOS
超頻設定檔儲存及載入公用程式，可存八組設定
記憶體SPD資料顯示公用程式

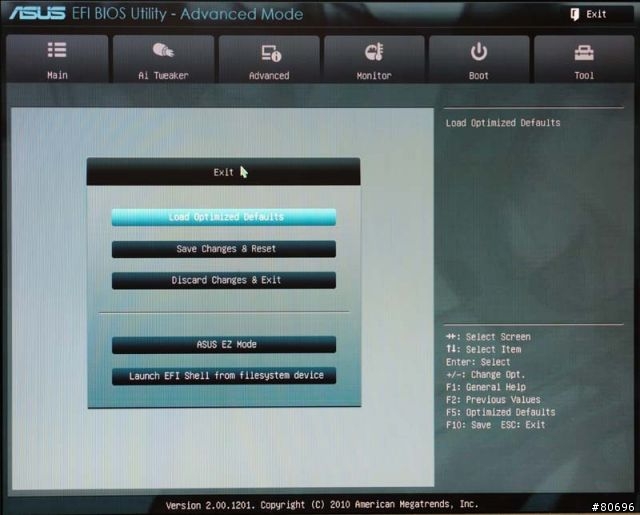

載入預設值、退出並儲存/放棄、切換至EZ模式或從磁碟啟動EFI系統
接下來是上機
處理器：INTEL CORE I7-2600K
記憶體：KINGSTON DDR3-1333 4GB * 2
顯示卡：POWER COLOR 3870X2 PCS
電源：bequiet! STRAIGHTPOWER GOLDEN 650W
ASUS AI SUITE II將節能、超頻、監控、更新及系統資訊合為一體，不用再安裝一大堆主機板應用程式
EPU設定，有自動、高效能及最大節能選項，旁邊直接顯示節能的單元、節省的碳排放量及CPU目前功耗
這裡使用IBT(INTEL BURN TEST)V2.50來模擬處理器滿載狀況
三個模式下待機，處理器功耗都是2.5W

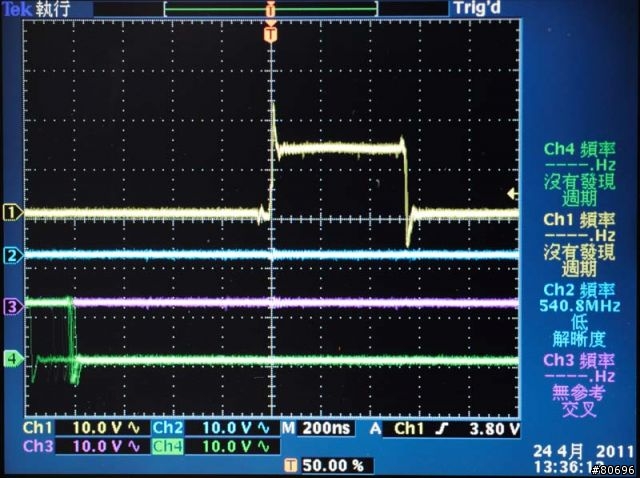

此時四相VRM電路中只有1、3相在運作，且為變頻方式調節輸出(實際波型為一直變化)

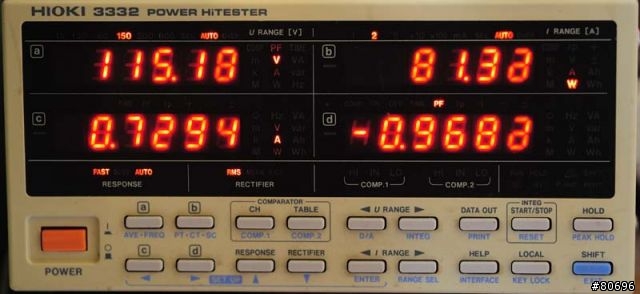

交流端功耗為81W

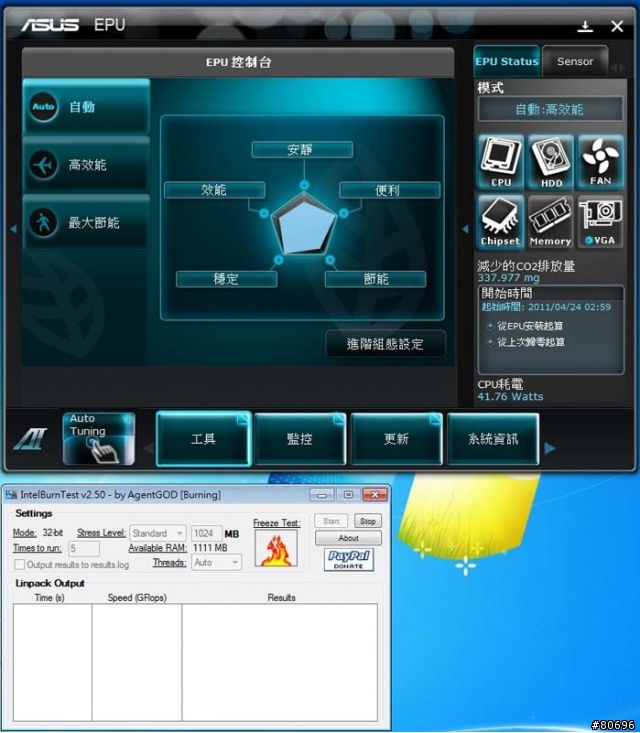

EPU自動模式下開啟IBT，處理器最大功耗為41.76W
可以看到VRM電路四相都運作起來，每相基頻為183KHz，VRM等效總時脈為183*4=732KHz
交流功耗最大為151W
EPU設為高效能模式下啟動IBT，處理器最大功耗為55.56W

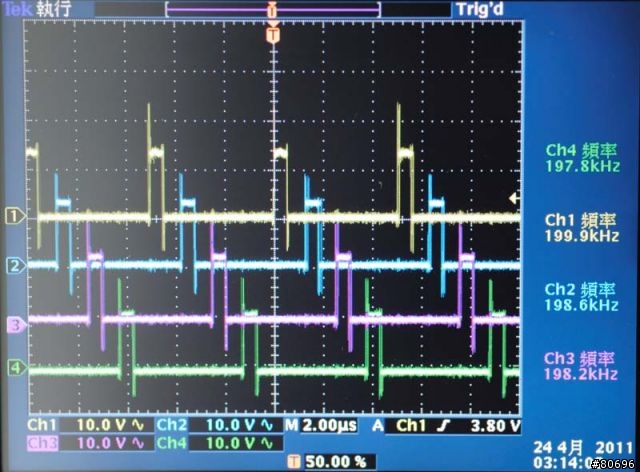

VRM電路同樣為四相運作，不過每相基頻提高至198KHz，VRM等效總時脈為198*4=792KHz

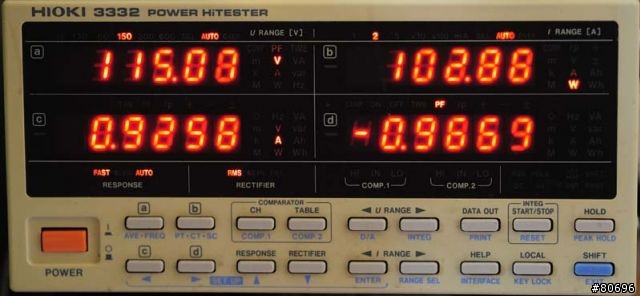

交流端功耗最大為170W

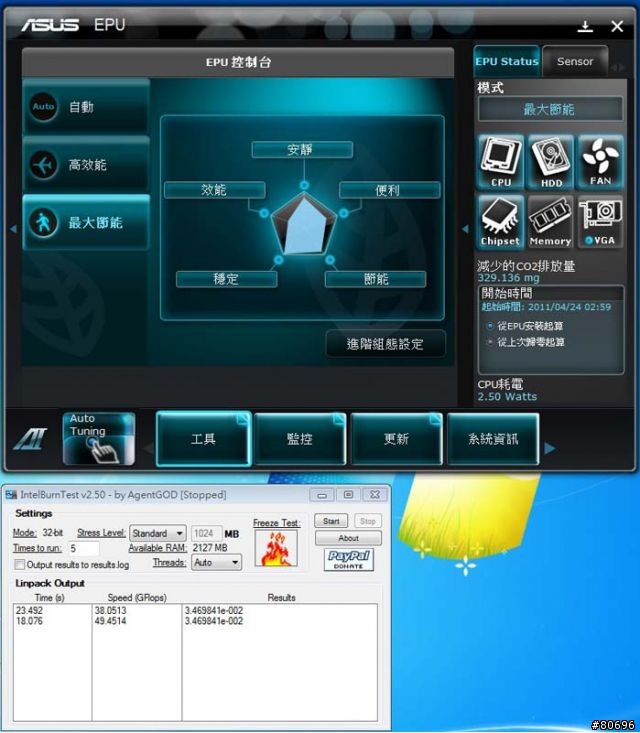

PU設為最大節能下啟動IBT，因處理器鎖在最低倍頻(以2600K來說是16*100=1600MHz)，處理器最大功耗僅有8.44W
跟待機狀況相同，VRM電路僅有1、3相運作，不過每相頻率提高至310KHz上下，以補足關閉相位後的不足，VRM等效頻率約為620KHz
交流端最大功耗為102W

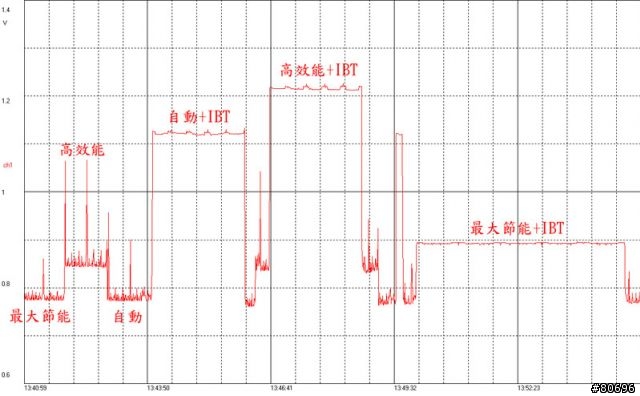

各狀態VCORE電壓紀錄圖表如下
報告完畢，謝謝收看
