ECS的K7SEM(REV:1.0)這塊主機板的外接usb該怎接呢??

狗狗
個人積分：6分
文章編號：1653572

6分

樓主

2006-09-11 10:26

我的主機板是ECS的K7SEM(REV:1.0),他有外接usb的針腳可接,可是他跟現在的主機板不一樣的是他有10隻針腳,我照官網的資料下去接(電源.-.接地.+)或是現在的接法(電源.-.+.接地)都沒辦法,我插隨身碟下去說無法辨識此裝置,插到主機板的usb就抓的到了,原本以為是驅動問題就插上印表機的(已裝驅動)結果還是無法辨識此裝置,請問這是什麼問題呢??我的os是xp的!!謝謝

2006-09-11 10:26 發佈

文章關鍵字 ECS K7SEM 主機板外接usb 1.0

Rush

Rush
個人積分：152分
文章編號：1653695

152分

2樓

2006-09-11 11:02

USB3 的 2、9 兩隻腳不用接
所以 1、3、5、7 組合成一組 USB，4、6、8、10 組成另一組USB

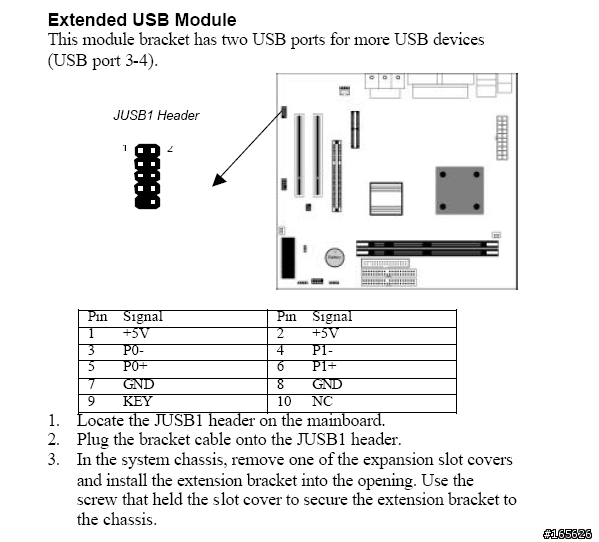

引用官方圖片：

您的接法應該是無誤的，請注意BIOS是否開啟所有 USB Port 都是 Enable

如果主機板有附USB擋版，建議置換到USB3上面去看看是否正常

*ECS 官網說明書中文版明顯比英文版資料少，USB接腳還另外獨立查詢，真是

http://0rz.tw/8e3YK 台灣微軟TechNet Windows Mobile討論區

狗狗

狗狗
個人積分：6分
文章編號：1654324

6分

樓主

2006-09-11 13:49

Rush wrote:
USB3 的 2、9...(恕刪)

bios上的usb裝置都已經開了,不過還是一樣無法辨識此裝置!!
還有請問一下usb2跟3有什麼不一樣嗎??我是兩個都有試不過一樣沒辦法!!
還有你說USB擋板這是鎖在機殼後面那種嗎??
謝謝....

"愛"要勇敢ㄑ追【狗狗】

Rush

Rush
個人積分：152分
文章編號：1655264

152分

4樓

2006-09-11 18:08

啊~看了一會，會不會是 1 2 3 4 這四根一組，因為 DATA0- 應該跟 DATA0+ 一組才對

所以接法會是方形的

*注意，若要實驗，請拿不重要的USB裝置插上去試試看 XD !
電源不要接錯外，其他資料線接錯應該OK!

http://0rz.tw/8e3YK 台灣微軟TechNet Windows Mobile討論區

狗狗

狗狗
個人積分：6分
文章編號：1657895

6分

樓主

2006-09-12 11:33

那這樣的話,是不是變成OC0- OC1- 是接地了嗎??
然後5.6針腳是沒有用的嗎??
還有""如果主機板有附USB擋版，建議置換到USB3上面去看看是否正常""這句是說USB2跟3會不一樣嗎??謝謝大大~~

狗狗

狗狗
個人積分：6分
文章編號：1658642

6分

樓主

2006-09-12 14:53

目前試過~
1234一組(2當接地)
1345一組(5當接地)
1357一組(5當接地)
都還是顯示無法辨識此裝置.....
原本以為是外接usb壞了,結果拿去別台試是好的!!
那還會是什麼問題呢??
會是因為這塊板是usb1.1的而外接usb是2.0(不確定是否是2.0)所以就不能用嗎??
謝謝

"愛"要勇敢ㄑ追【狗狗】

gighv206

gighv206
個人積分：4分
文章編號：1659793

4分

7樓

2006-09-12 20:08

它是1357一組 2468一組
然後 VCC + - 接地四個的順序是這樣

好不容易找到說明書，好在還沒丟掉

狗狗

狗狗
個人積分：6分
文章編號：1662176

6分

樓主

2006-09-13 11:41

gighv206 wrote:
它是1357一組 ...(恕刪)

我試了還是不行....
我1357用VCC.+.-.接地
2468用VCC.-.+.接地
一組沒反應一組還是無法辨識此裝置.....真的壞了嗎!!

"愛"要勇敢ㄑ追【狗狗】

jingfu

jingfu
個人積分：455分
文章編號：22588410

455分

9樓

2010-09-23 8:21

狗狗 wrote:
我試了還是不行......(恕刪)

1 3 5 7
vcc - + 接地
vcc - + 接地
2 4 6 8
應該是你接錯的關係吧？
有些用顏色分為紅、白、綠、黑。
