內建高階音效晶片.熱導管與不錯的超頻效能,擁有很好的C/P值
在AMD轉換成AM2的平台後,MSI K9N Diamond也隨之誕生
採用Nvidia目前最頂級的nF590 SLI晶片組,支援EPP技術與DDRII記憶體模組
Diamond系列以高階取向
首先看到產品的外包裝
先前鑽石之心盡在微星的 slogan
依然使用鑽石圖案為指標
內附配件
高階產品附的使用說明.光碟.線材相當的多
K9N Diamond主機板全貌

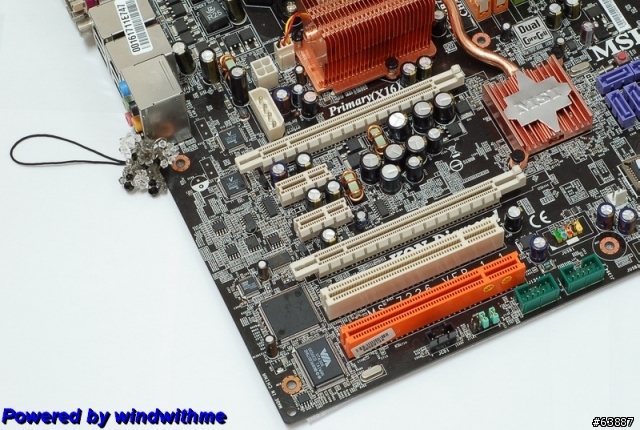

主機板左下
2X PCI Express X16
2X PCI Express X1
2X 32-bit Master PCI Bus slots
內建了Sound Blaster Audigy SE,依然為主機板內建音效晶最高等級之例
具備高水準的 24-bit/192kHz 取樣.106dB 訊噪比. EAX ADVANCED HD 音效技術.加上光纖或同軸 S/PDIF 數位輸出
主機板右下
紅色為Clear CMOS按鈕
六個SATAII裝置,支援RAID 0 or 1, 0+1, 5, JBOD等多種磁碟陣列模式
主機板右上
四個DDRII插槽
一個IDE裝置與24PIN電源輸入
主機板左上
CPU周圍與供電用料

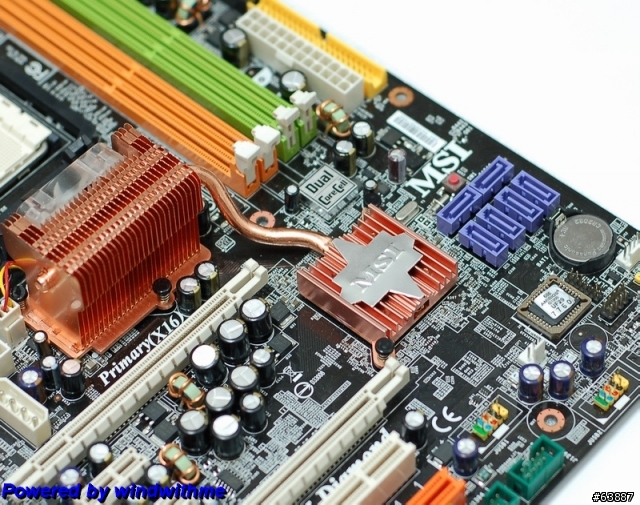

南北橋使用全銅熱導管散熱裝置
無力風扇相當的靜音
使用全日系電容
IO
雙 Gigabit LAN設計
1394/光纖輸出 內置四個USB 2.0
測試平台
CPU:AMD AM2 Althon64 X2 4800+
MB: MSI K9N Diamond
DRAM:Corsair TWIN2X2048-6400C3
VGA:ELSA 730GT 256B3 DTV
HD:Seagate 7200.7 80GB
POWER:Corsair HX620W Modular Power Supply
Cooler:Tower112
DDRII 803 CL3 3-3-9 1T 2.2V穩定,表現不錯
CPU預設2.4G左右,DDRII 800 CL3 3-3-9 1T
Sandra頻寬高達9018MB/S!!!
目前看到INTEL/AMD任何平台下,DDRII800時,Memory頻寬最高的
CPU外頻拉到345Mhz穩定
也是個人使用X2 4800+時,目前跑到最高外頻的AM2主機板
Diamond系列不負盛名,多媒體功能強大.超頻能力也在水準之上
將為AM2的平台注入一股新血,Bios與其他效能測試待續.........
