『請教』 - 關於主機板上的USB3.0針腳定義

1551分

樓主

2011-01-26 22:34

從原先以為的10-1Pin...

到後來華碩華擎精英出的板子是20-1Pin...

不知道是否有前輩知道USB3.0在主機板上的針腳是幾Pin呢？

還有每支Pin個別的定義是什麼...

麻煩各位前輩了

2011-01-26 22:34 發佈

文章關鍵字 USB3.0 針腳定義主機板

20分

2樓

2011-01-26 22:38

chrono79925 wrote:
從原先以為的10-1...(恕刪)

目前規範變成 19PIN
至於定義部分.... USB的網站應該有

每一篇文章都是分享, 若要當廣告, 請ALT + F4離開, 謝謝

1551分

樓主

2011-01-26 22:41

pertonas wrote:
目前規範變成 19P...(恕刪)

原來是19Pin了

不過關於那19Pin分別的用途...找不太到耶

大多都是介紹接頭找不太到介紹MB上19Pin的用途說明...

多人路並非最好的路，單人林徑也非人生終點　異於他人 ≠ 錯誤

551分

4樓

2011-01-27 1:31

這......
自己看手邊的說明書或是上網下載這些板子的說明書來看有這麼困難嗎???

1551分

樓主

2011-01-27 9:02

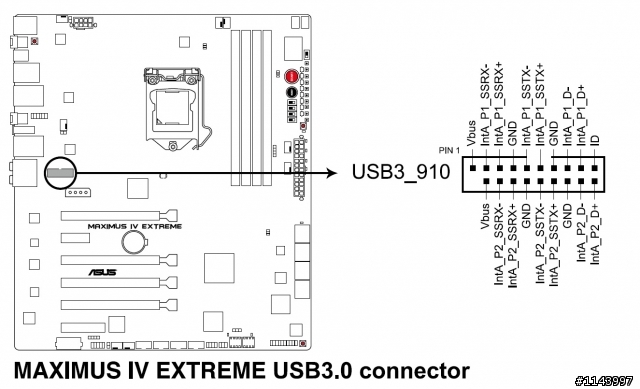

a8928016 wrote:
這......自己看...(恕刪)

感謝前輩提供

在下並沒有想到去找有USB3.0主機板的說明書來看這一方法 orz

在下主機板是P55-T3eH9並無USB3.0

感謝前輩費心的替在下找到解答

不好意思麻煩前輩了

（只在Google一直找卻找不到沒想到就在含3.0的主機板說明書中 orz
