[求助高手]把電源供應器的20PIN轉成6PIN可供主機板開機

whyhi
個人積分：0分
文章編號：1217421

0分

樓主

2006-05-10 19:26

小弟近日撿到一台很舊的mini主機可是他的電源供應器是壞了

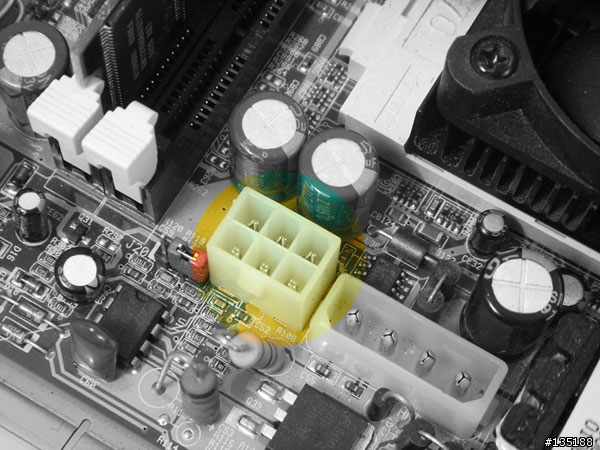

也不曉得其他的零件組是否正常而且它的接主機板的PIN竟是6PIN的真是讓小弟頭大大
可否請懂電的專家可以解決我在這方面的煩憂

附下圖:

[求助高手]把電源供應器的20PIN轉成6PIN可供主機板開機

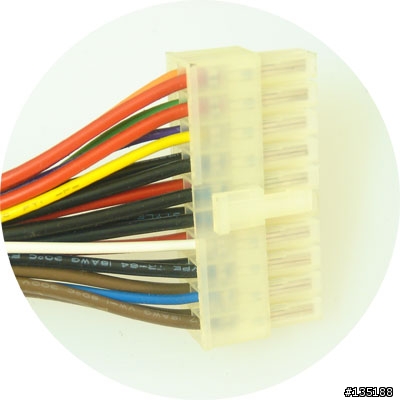

*到底要接哪些顏色才可以讓者主機板開機
[求助高手]把電源供應器的20PIN轉成6PIN可供主機板開機

2006-05-10 19:26 發佈

文章關鍵字求助高手主機板 20pin 電源供應器 20

d120000

d120000
個人積分：1666分
文章編號：1217490

1666分

2樓

2006-05-10 19:47

這個不知道一不一樣...

whyhi wrote:
*到底要接哪些顏色才可以讓者主機板開機

URD

URD
個人積分：254分
文章編號：1217597

254分

3樓

2006-05-10 20:30

旁邊還有一個大4D的接頭.所以+5跟+12有了
那就是缺 3.3V -12V -5V GND 跟 Standby(開關觸發)吧..

找找看板子上有沒有產品廠牌跟型號.有的話就有機會挖到相關文件了
這種不是主流標準的東西.就要看廠商怎麼設定了

不過..(看起來像)Socket 370..現在還能拿來跑什麼呢??
用Linux架站可能不錯吧?

chialon

chialon
個人積分：0分
文章編號：1217702

0分

4樓

2006-05-10 21:19

大4P的中間兩pin是GND(黑色)，左右兩邊一個是5V(紅色)，一個是12V(黃色)，用電表量一下，把6Pin和大4P量一下有幾pin是互相短路的，可以先知道哪幾組是5V，12V跟GND，至於有沒有別組電源，就要看運氣了，先跟你說那個20P的顏色代表什麼，3.3V是橘色，5Vsb是紫色，綠色是PSON(跟GND短路就可以讓power supply 啟動)，但是這位大大你的20Pin的照片pin腳define好像有點怪怪的，不知道小弟有沒有看錯，希望能幫的上忙。

oxa9615

oxa9615
個人積分：3438分
文章編號：1218249

3438分

5樓

2006-05-11 0:10

我翻到了一個類似的主機板有針腳定義的
http://www.amptron.com/html/bki810s.html
看看囉
http://www.tadachi-net.com/desktop_pc/bki810/common/atxpower.html
這也有

whyhi

whyhi
個人積分：0分
文章編號：1221257

0分

樓主

2006-05-11 21:49

謝謝各位大哥的幫忙小弟有看過電源註腳定義確實可以通電不過還在試機中終於展露署光囉
感謝
