[雙Lan、DP介面支援] 搭載890GX晶片組的精英ECS A890GXM-AU來囉

AMD近期陸續推出新一代8系列晶片組，打頭陣是支援AM3架構的890GX晶片組，用來接替目前790GX晶片組，各家主機板廠商發售的版本已經能夠在市面看到。

版上也有幾位網友發表過890GX晶片組詳細頻測文章。小弟在這裡就簡述一下890GX晶片組相關規格，內建55奈米的HD4290繪圖核心，運算核心規格有40個Unified Shader，顯示時脈為700MHz，支援DX10.1技術、UVD 2.0 影像引擎，可以外接一張HD 5450來執行所謂dGPU+iGPU的Dual Graphics模式（就是之前的Hybrid CrossFireX架構）。如果無法滿足Dual Graphics模式的3D效能，在890GX晶片組也可以執行X8+X8模式的CrossFireX架構。

890GX晶片組搭配SB850南橋晶片是另一項特點，不僅SB850是首款原生支援SATA 6 Gb/s，而且在北橋晶片與南橋晶片之間加入A-Link Express III傳輸通道，可以提供雙向4GB/Sec傳輸速度。由於採用雙晶片組合的設計方式，能夠滿足USB3.0與SATA 6 Gb/s的裝置傳輸頻寬需求。

小弟在近日取得精英推出搭載890GX晶片組的A890GXM-AU，精英還有其他兩款890GX晶片組產品，分別是A890GXM-A、IC890GXM-A，其中A890GXM-AU以及A890GXM-A的差別在有無附上USB3.0子卡。

馬上來開箱介紹這個新玩具，並且揭露相關效能測試。對了！先行預告一下，效能測試部分還包括小試一下HD4290繪圖核心超頻性能，結果超頻幅度約42％。



彩盒背後印上4項特點說明，包括附上USB3.0子卡、15μ（微米）黃金接點設計、4種視訊輸出介面、雙Gigabit網路。可能有人對於15μ（微米）黃金接點設計感到陌生，小弟拜一下估狗大神，原來這是ECS之前發表的3倍金技術，針對CPU 腳座以及記憶體插槽的接點提供更好的耐用性。



採霧黑色PCB版製作的A890GXM-AU，屬於ATX主機板，主機板上頭採固態電容用料。



產品配件。隨產品附上ECS自家支援USB3.0的U3N2子卡。

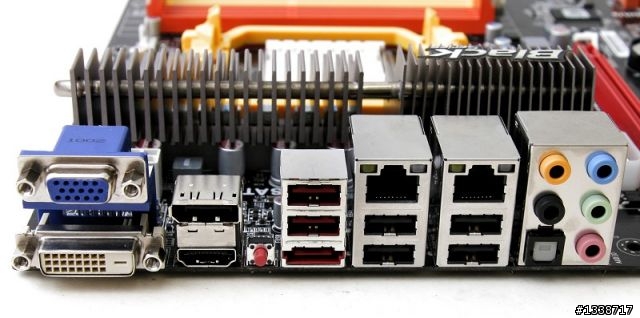

主機板的背板設置四種視訊輸出介面，包括D-sub、DVI、HDMI、Display port，可以同時支援雙螢幕輸出，也就是D-sub加上3種數位訊號擇一同時輸出。其餘IO介面還有清除CMOS鈕、6組USB2.0埠、雙LAN埠、音效輸出/輸入埠、光纖SPDIF輸出埠。值得注意的是，主機板背板設置的次世代Display port介面、雙Gigabit LAN埠，是A890GXM-AU有別目前其他家890GX主機板部分。

對了，有越來越多螢幕支援Display port介面，例如Dell UltraSharp 3008WFP、U2410、EIZO FlexScan EV2333W-H、S2233W-E等，A890GXM-AU加入Display port介面，正好一舉網羅目前各種視訊介面。

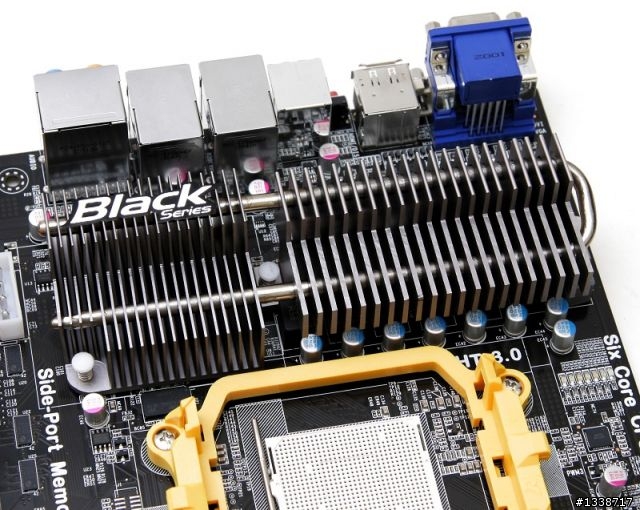

貼有Black Series字樣的散熱片覆蓋在MOSFET、890GX晶片上。

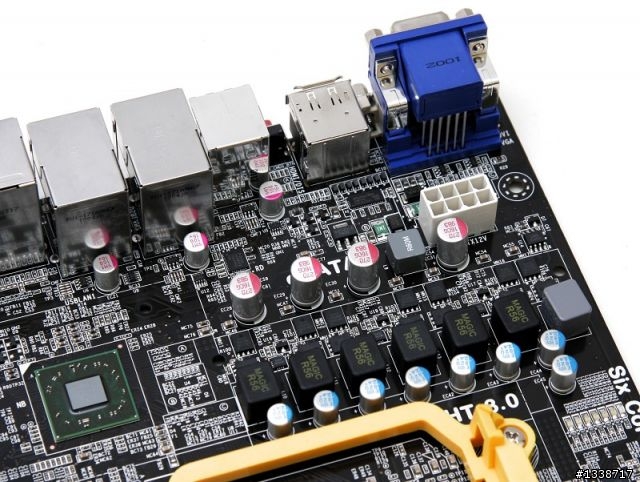

移開散熱片，可以更清楚地看到8-PIN CPU專用電源插座，CPU供電設計是6相。890GX晶片在一排MOSFET左側。

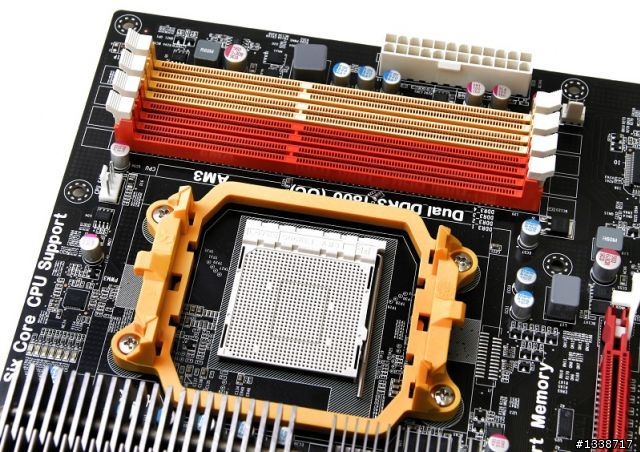

4條DDR3 DIMM，支援雙通道1066/1333/1600/1800記憶體，DDR3 1600/1800是透過超頻方式達成。每組DIMM可以插上目前單支4GB的DDR3記憶體，4組記憶體插槽全插滿可達16GB記憶體容量。其實890GX是可以支援32GB記憶體容量，但這種單支8GB DDR3記憶體只限下單訂製，市面上沒看到零售。

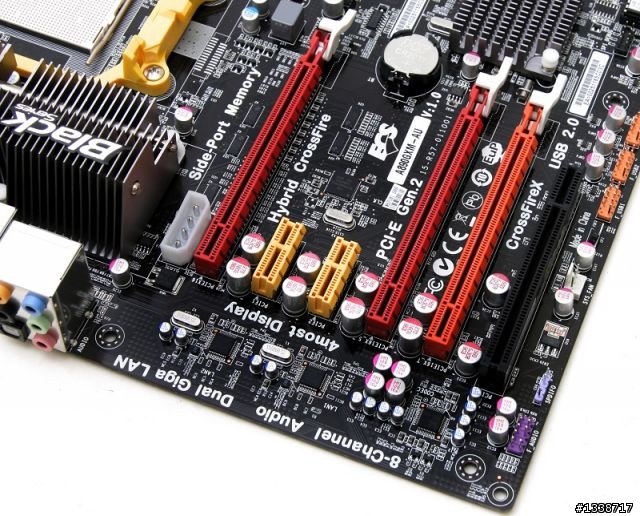

採用不同顏色外觀設計的擴充介面插槽，包括3組PCI-Express 2.0 x16、2組PCI Express 2.0 x1、1組PCI。兩組紅色的PCI-Express 2.0 x16插槽支援ATI Crossfire架構，當執行時的運作模式為X8+X8。橘色的PCI-Express 2.0 x16插槽其實是PCI-Express 2.0 x4規格。

如果要內建的HD4290繪圖核心搭上一張HD5450顯示卡，來執行Dual Graphics模式的話，請把HD5450顯示卡插上第一組紅色的PCI-Express 2.0 x16插槽。（最靠近CPU那組）



主機板側邊設置電源開關鍵、REST鍵，在裸機平台使用時相當便利。一旁有4組USB2.0插座，透過擴充套件可以提供8組USB 2.0埠，加上背板的6組USB2.0埠，最多可以連接12組USB周邊裝置。

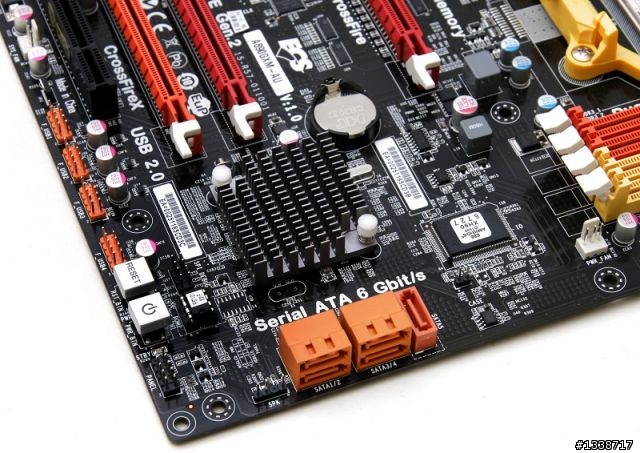

另外，5組SATA 6 Gb/s埠是由SB850晶片提供，這是SB850晶片新增加的特色之一，支援RAID0/1/5/10磁碟陣列模式。如果可以同時連接多顆SSD或SATA 6 Gb/s硬碟的話，就能看出SATA 6 Gb/s的效能。

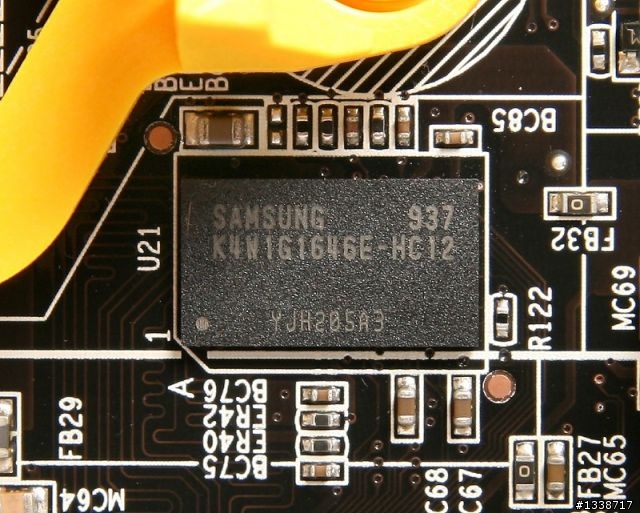

Sideport的Video Cache有128MB，這是給內建顯示所用的記憶體，用的是三爽牌的K4W1G1646E-HC12顆粒，gDDR3規格，單顆規格為64Mx16，三爽預設頻率達800MHz（1.25ns）。有了Sideport Memory可提升內建顯示晶片的效能。

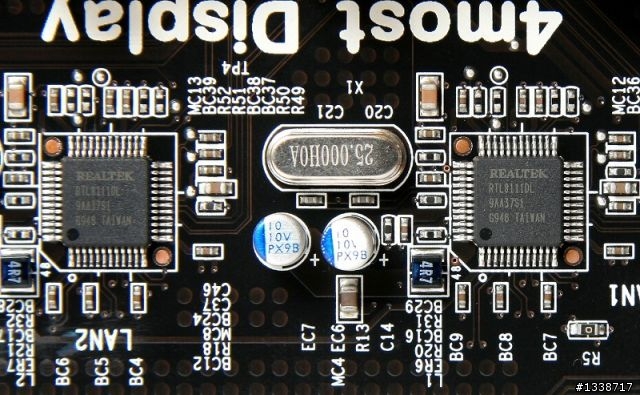

Gigabit網路晶片為Realtek RTL8111DL，支援雙網路 (Dual LAN)。

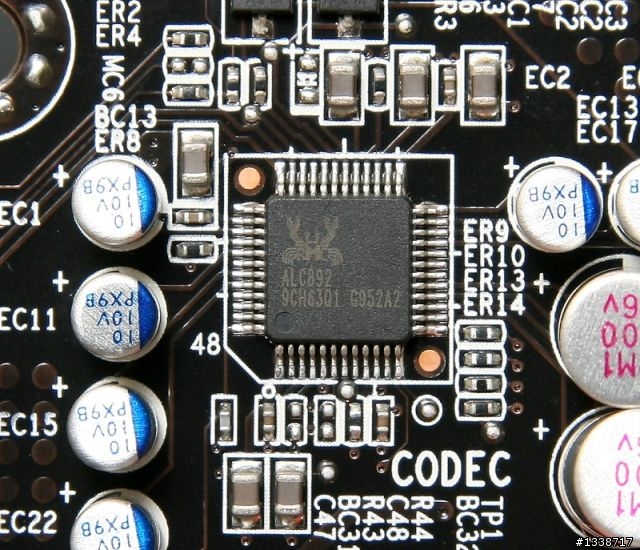

Realtek ALC892音效晶片，支援2 / 4 / 5.1 / 7.1聲道音效輸出，具備High Definition Audio、Dolby Home Theater杜比音效環繞技術，提供S/PDIF輸入/輸出。



主機板介紹完後，上機啟動來看BIOS項目。用分隔線區別。

---------------------------------------------------------------------

這次A890GXM-AU的BIOS為080015版，已經可以支援AMD即將發佈的6核心處理器，我們以這版本所提供的BIOS項目作介紹。

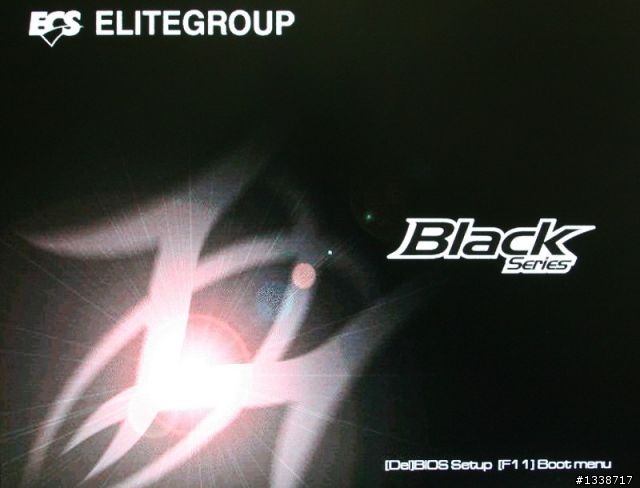

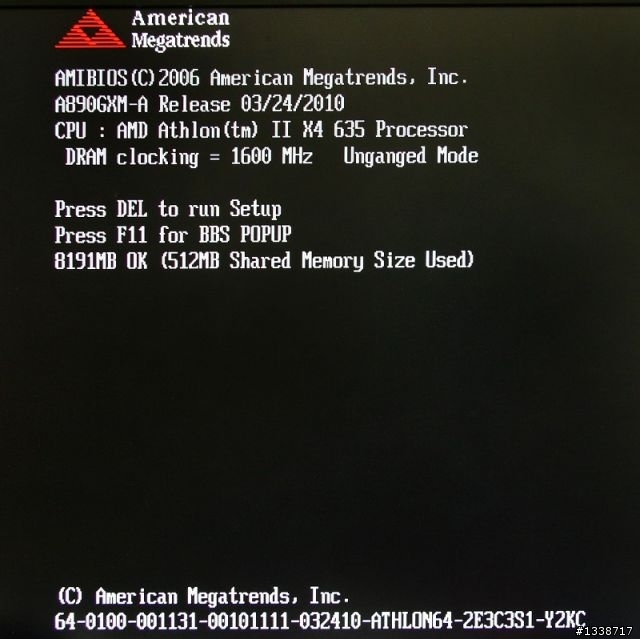

ECS A890GXM-AU開機Logo。



開機時按下「Tab」鍵可以切換成開機檢測畫面。

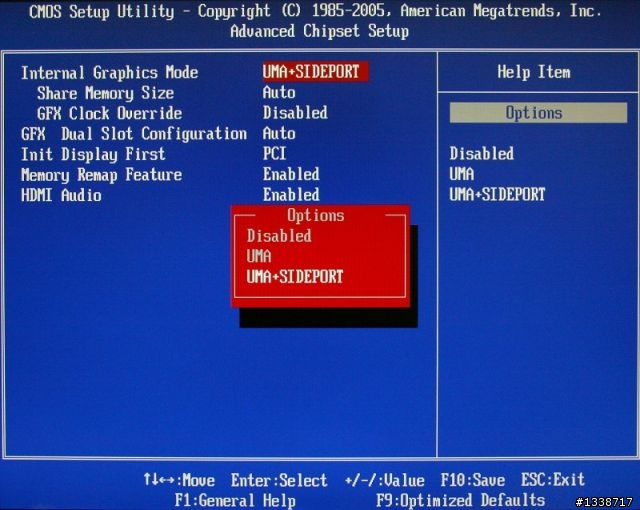

選擇890GX內建顯示功能的顯示記憶體使用模式，分別有UMA、UMA+Side Port。UMA是指內建顯示記憶體由系統主記憶體提供，UMA+Side Port則是由系統主記憶體及內建Side Port記憶體提供，建議是選擇這項，以獲得較佳的效能。

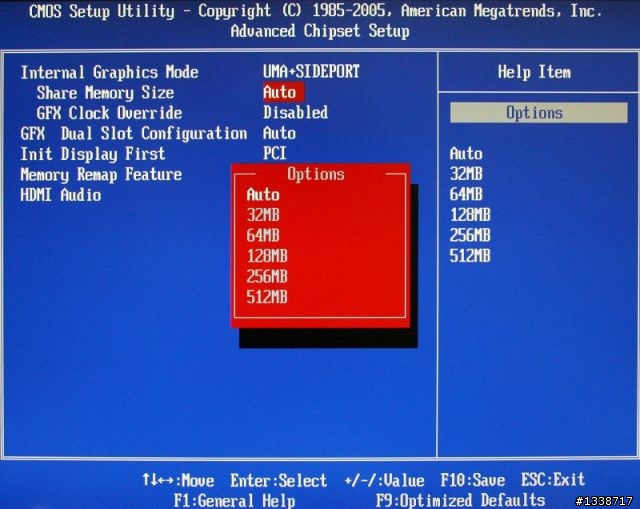

選擇890GX內建顯示功能所需要的顯示記憶體大小。選項包括：32MB、64MB、128MB、256MB、512MB。



把「GFX Clock Override」項目選擇開啟，就能夠調整890GX內建的顯示時脈，調整範圍由150～2000 MHz，超過900 MHz會以紅色警示。890GX內建的顯示時脈是700 MHz。

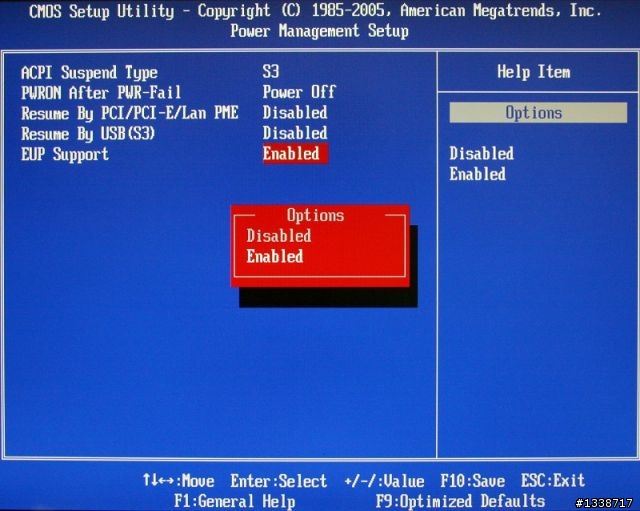

開啟「EuP Support」項目，能夠讓系統關機(S5待機模式)時，耗電量低於1瓦。



硬體監控選單。

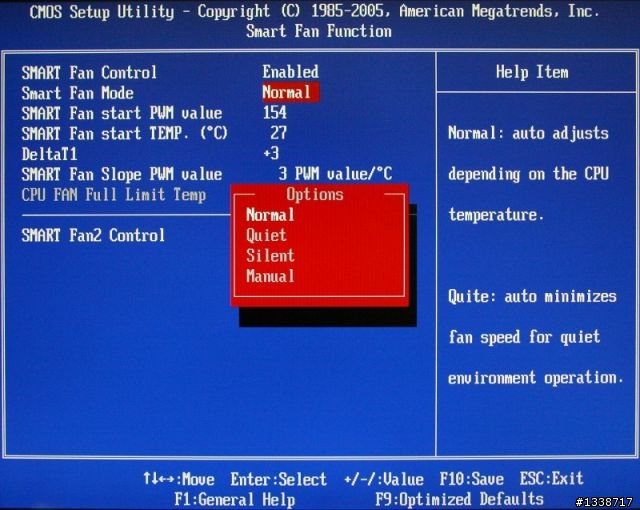

硬體監控選單的「Smart Fan Function」項目裡頭，提供風扇轉速有安靜、無聲、自訂模式。

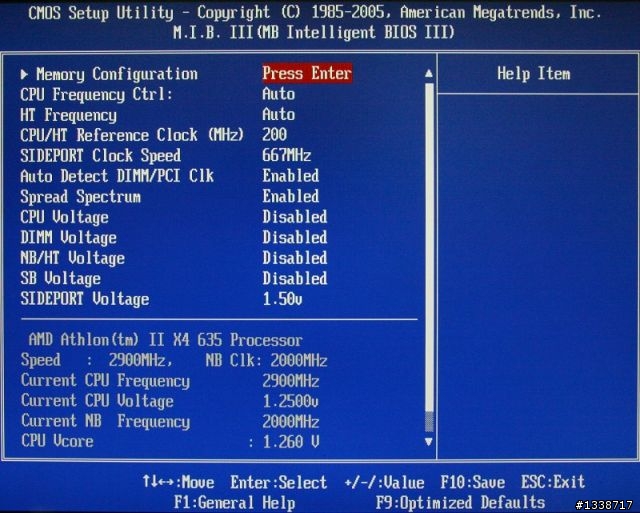

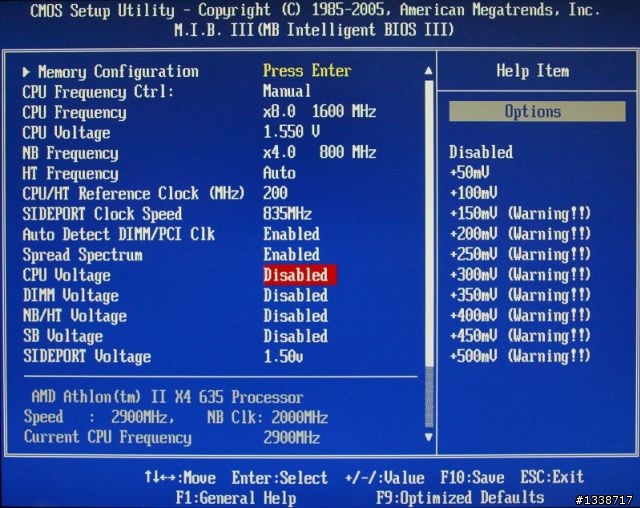

M.I.B. III選單提供記憶體工作參數、CPU的倍/外頻、HT頻率、各項元件工作電壓調整。



DDR3記憶體速度由800MHz起跳，最高至1600MHz。如果超頻CPU外頻的話，那記憶體速度可以超頻至1800MHz。（使用的記憶體也要能夠上去，不然也無法開機）

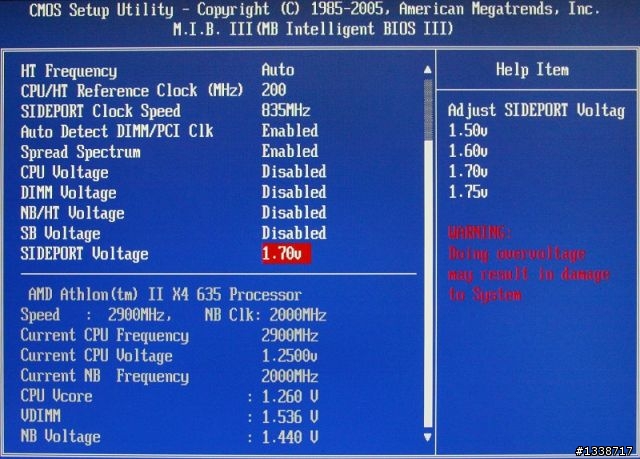

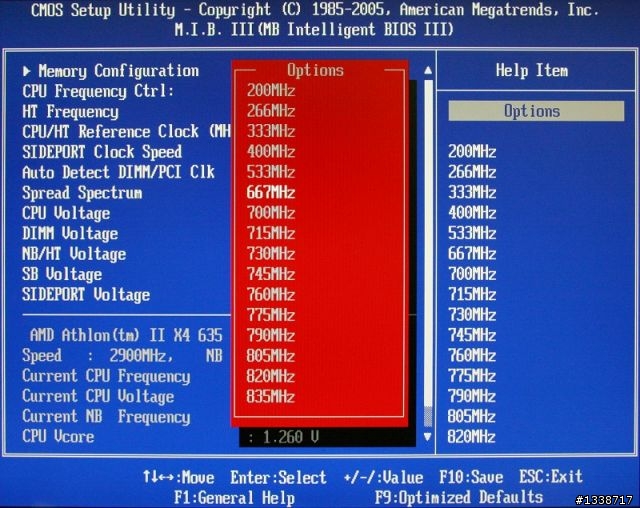

CPU Frequency Ctrl提供CPU倍頻、工作電壓、NB（North Bridge）頻率。HT Frequency項目是HT頻率調整範圍，需視採用的處理器而定。CPU/HT Reference Clock項目是提供調整CPU外頻，範圍為200～500MHz。SidePort Clock Speed提供SidePort Memory時脈調整圍從200MHz到850 MHz，預設是選定835 MHz。



ECS A890GXM-AU對於各項元件的工作電壓採用電流安培（mV）單位，換算的話是0.001V=1mV，底下列出提供各項元件的工作電壓範圍。

CPU Voltage：＋0.05～＋0.5 V（每0.05 V為間隔， 0.15V出現紅色警示）
DRAM：0. 01～0.63 V（每0.01 V為間隔，0.13V出現紅色警示）
NB/HT：0.01～0.31 V（每0.01 V為間隔，0.13V出現紅色警示）
SB：0.01～0.31 V（每0.01 V為間隔，0.13V出現紅色警示）



Side Port記憶體工作電壓：1.5～1.750 V

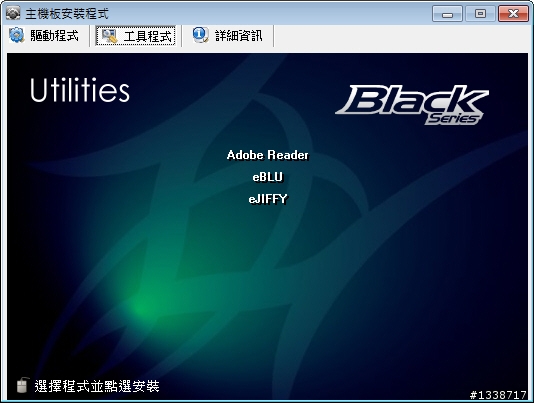

ECS A890GXM-AU的驅動光碟提供eBLU、eJIFFY軟體。

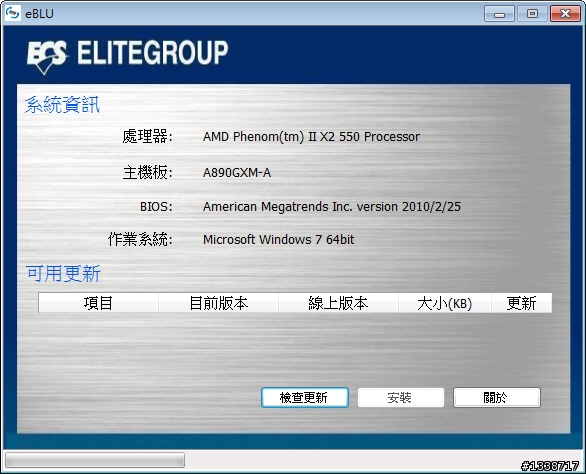

eBLU軟體讓使用者直接在作業系統底下進行線上BIOS更新。



ECS 先前推出A785GM-M Black主機板時，搭配自家開發的eJIFFY軟體，提供快速啟動開機應用程式，使用者能夠執行網頁瀏覽、相片檢視、以及線上聊天。這項軟體也支援A890GXM-AU。

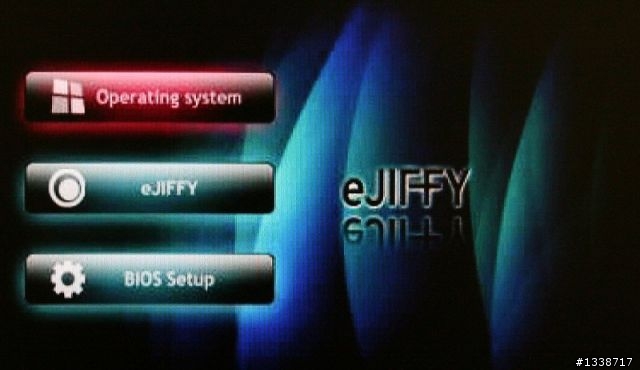

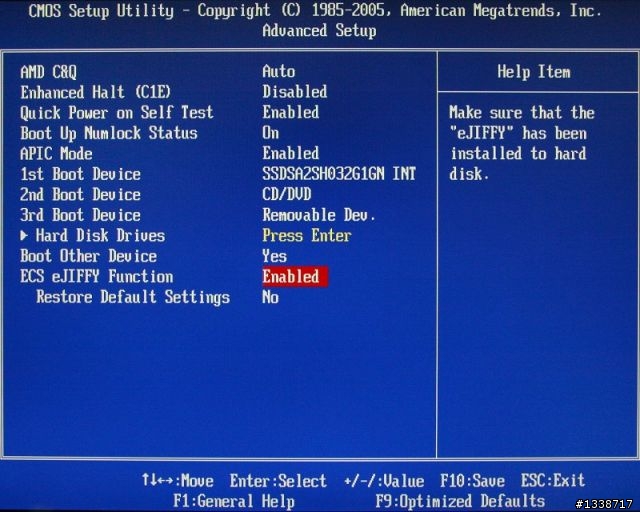

要使用eJIFFY軟體的話，除了安裝eJIFFY軟體，還必須到BIOS選單的Advanced Setup項目裡頭，在ECS eJIFFY Function選項啟用，開機時就會出現選擇進入eJIFFY環境的介面。



進入eJIFFY軟體的使用環境囉。

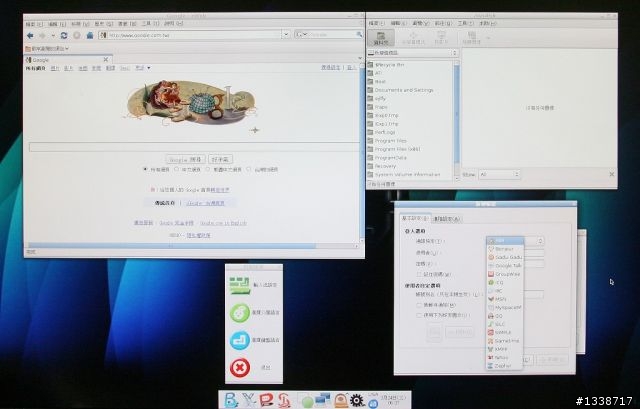

eJIFFY軟體是Linux 介面的作業系統，這裡提供行網頁瀏覽、相片檢視、以及線上聊天應用程式。這套軟體介面有繁中語系，令人這樣用起來就相當親切。



接下來就是A890GXM-AU基本效能測試。用分隔線將BIOS、相關應用軟體介紹區隔。

-----------------------------------------------------------------------

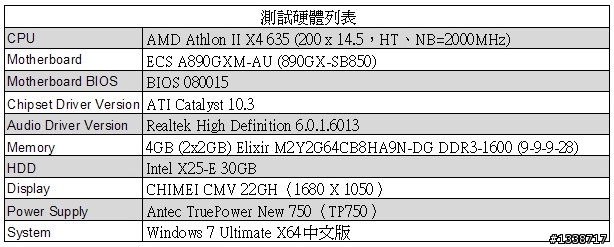

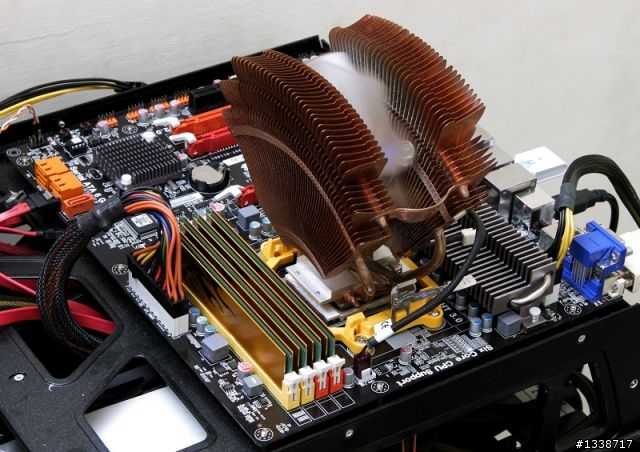

這次測試平台設定上，用AMD Athlon II X4 635 (200 x 14.5，HT、NB=2000MHz)、4GB (2x2GB) Elixir M2Y2G64CB8HA9N-DG DDR3-1600 (9-9-9-28)記憶體、Intel X25-E 30GB來進行測試，其餘硬體如列表。測試期間，CPU的Cool’n’Quite功能關閉，解析度為1680 X 1050。

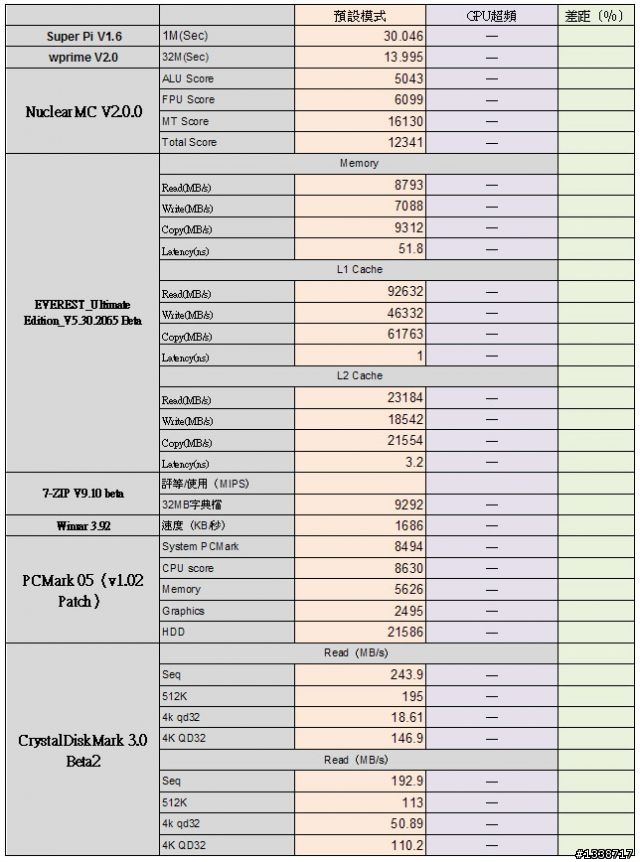

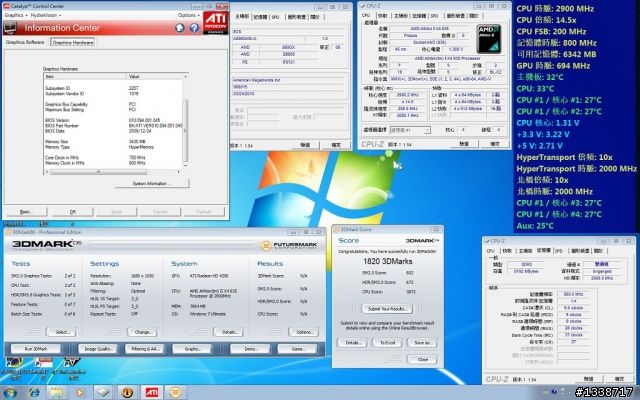

測試軟體包含Super Pi V1.6（Hyper PI 0.98b）、wprime V2.0、NuclearMC V2.0.0、EVEREST_Ultimate Edition_V5.30.2065 Beta、7-ZIP V9.10 beta、Winrar 3.92、PCMark 05（v1.02 Patch）、CrystalDiskMark 3.0 Beta2、3DMark Vantage（v1.02 Patch）、3DMark 06（Patch 1.2.0）、CineBench 10、CineBench 11.5、Resident Evil 5（惡靈古堡5，DX9）、Street.Fighter.IV（街頭霸王4）、Batman Arkham Asylum（V1.1）。以上的測試可以檢視這組890GX硬體平台在影音編碼、浮點運算、遊戲性能等方面的表現。

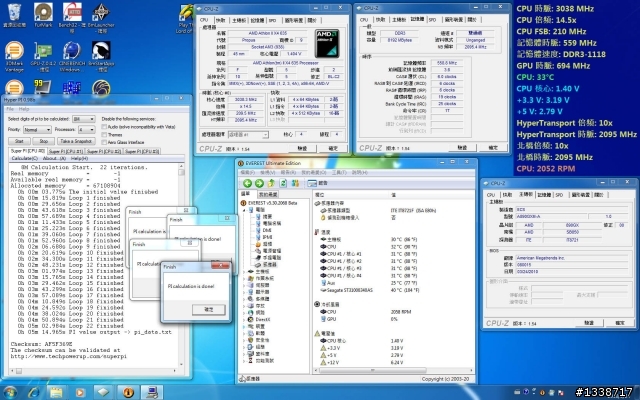

＊Super Pi V1.6（Hyper PI 0.98b）：1M-30.046 S。

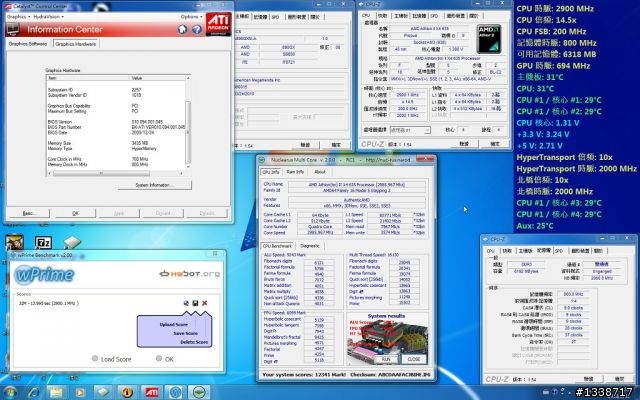

＊wprime V2.0、NuclearMC：
wprime V2.0-32M：13.995 S。
NuclearMC：
ALU Score-5043
FPU Score-6099
MT Score-16130
Total Score-12341

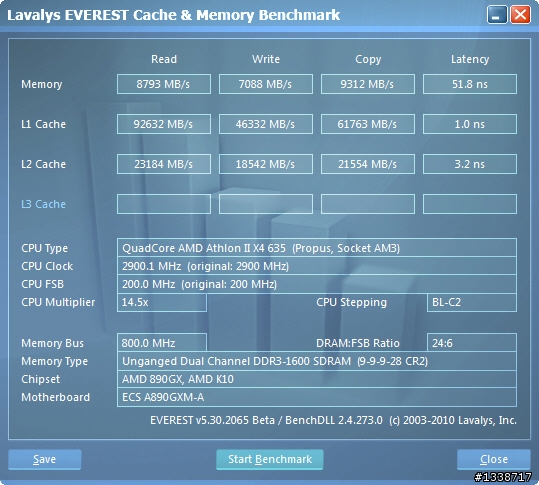

＊EVEREST_Ultimate Edition_V5.30.2065Beta：Cache & Memory Benchmark。

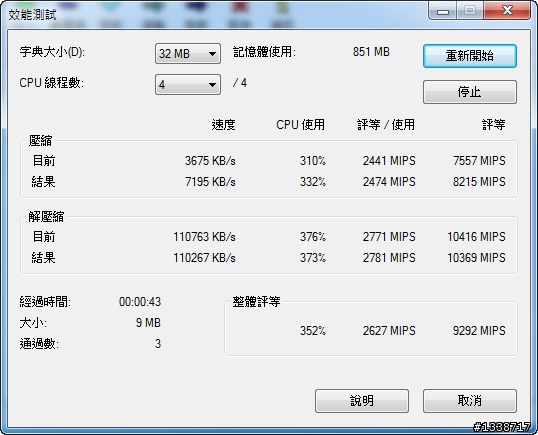

＊7-ZIP V9.10 beta：32MB字典檔-9292 MPS。

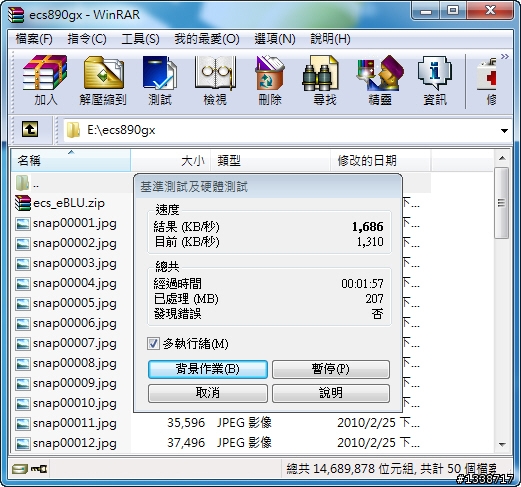

＊Winrar 3.92：1686 KB/秒。

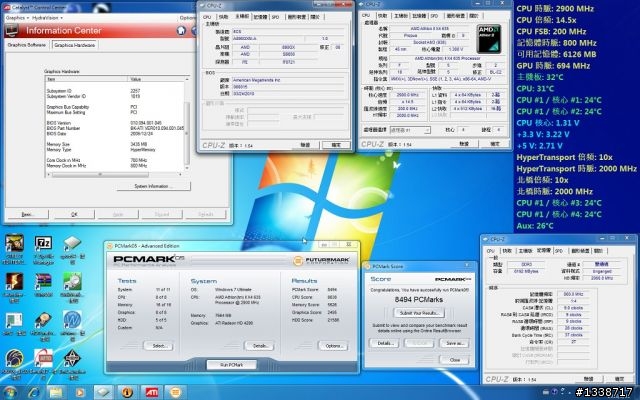

＊PCMark 05（v1.02 Patch）
System PCMark：8494
CPU score：8630
Memory：5626
Graphics：2495
HDD：21586

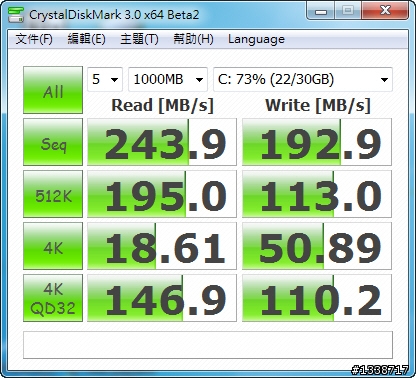

＊Crysta DiskMark 3.0 Beta：100MB測試模式

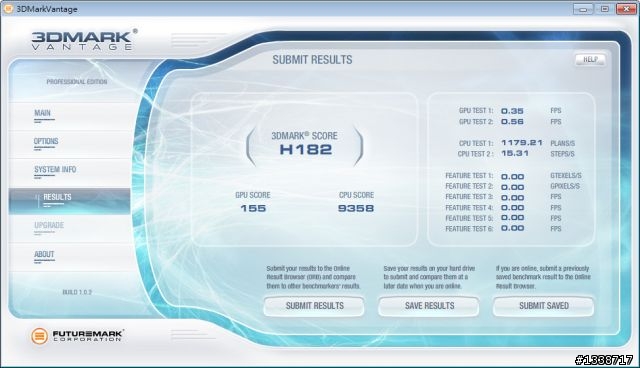

＊3DMark Vantage（v1.02Patch）
3DMark Score：H182
GPU Score：155
GPU TEST1(FPS)：0.35
GPU TEST2(FPS)：0.56
CPU Score：9358
CPU TEST1 (PLANS/S)：1179.21
CPU TEST2 (STEPS/S)：15.31



＊3DMark 06（Patch 1.2.0）
3DMarks：1820
SM2.0 score：602
HDR/SM3.0 score：602
CPU score：3872

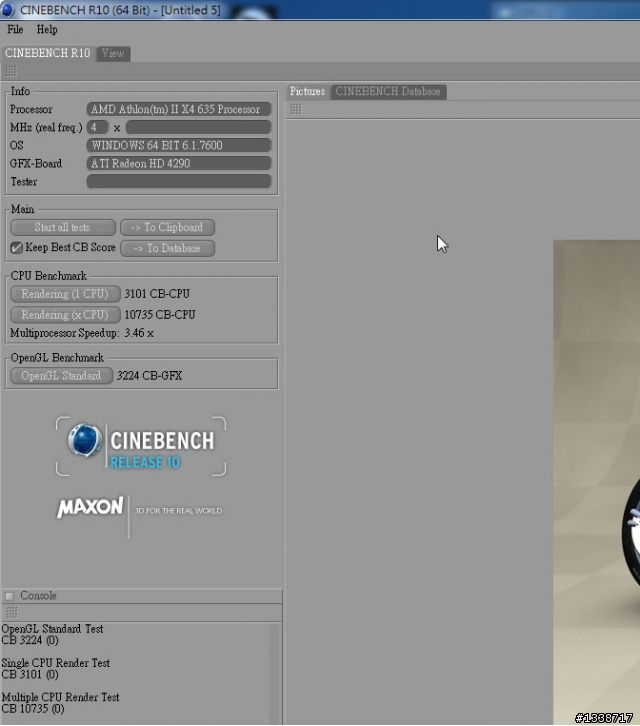

＊CineBench 10：
Single-Core/CB-CPU：3101
Multi-Core/CD-CPU：10735
Multiprocessor Speedup：3.46 X
OpenGL Software：3224

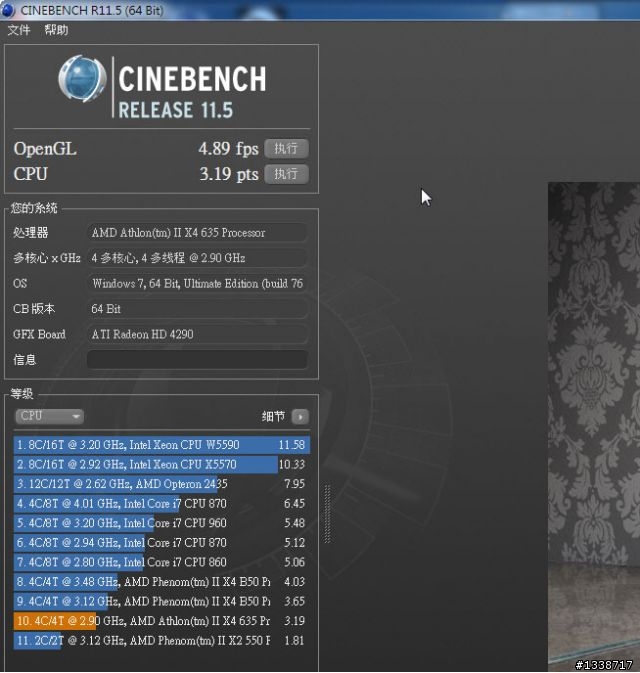

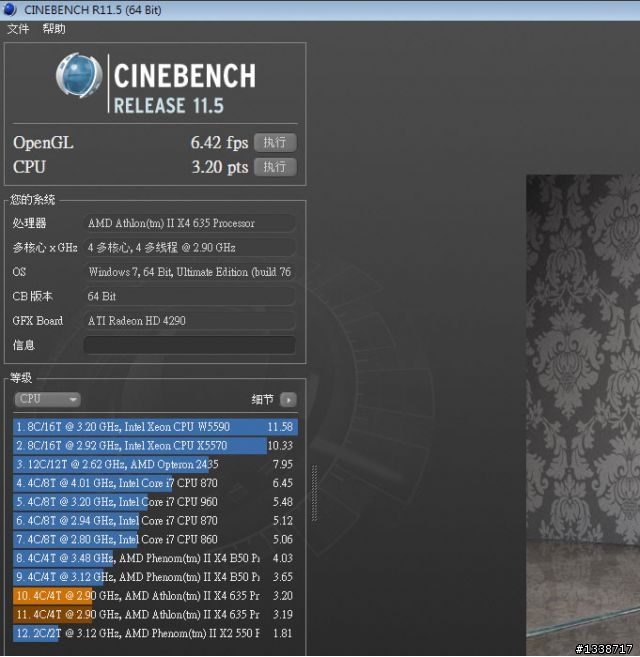

＊CineBench 11.5：
OpenGL（fps）：4.89
CPU（pts）：3.19

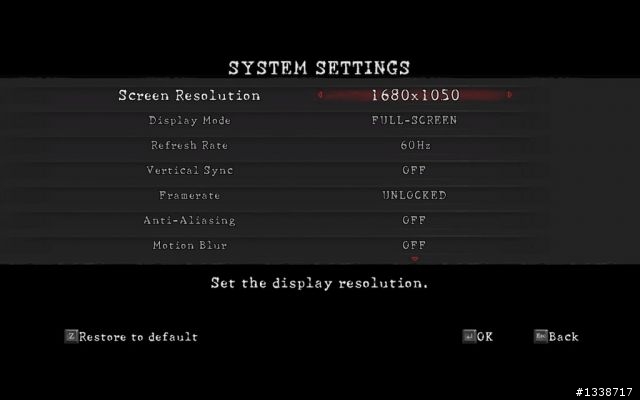

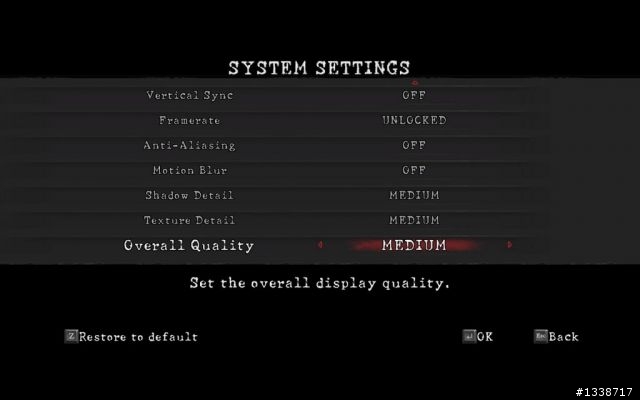

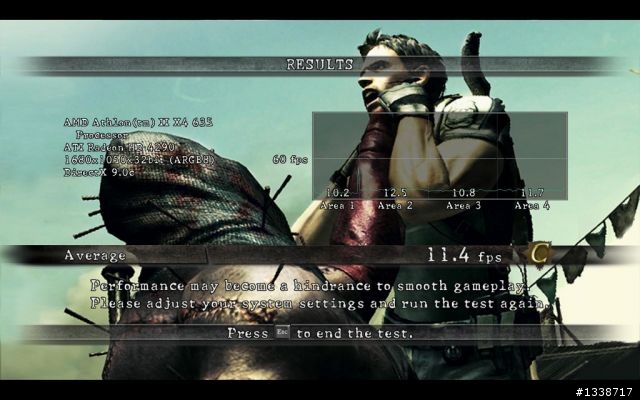

＊Resident Evil 5（DX9，Medium）：1680 X 1050，no AA模式。

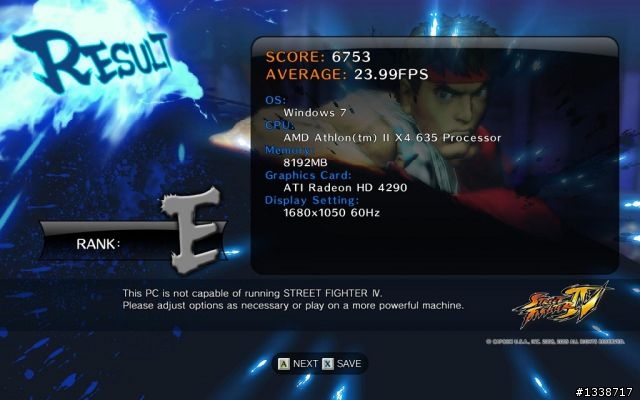

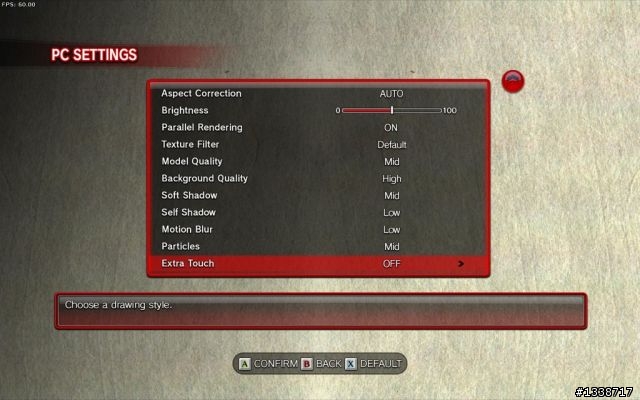

＊Street.Fighter.IV：1680 X 1050，no AA模式。

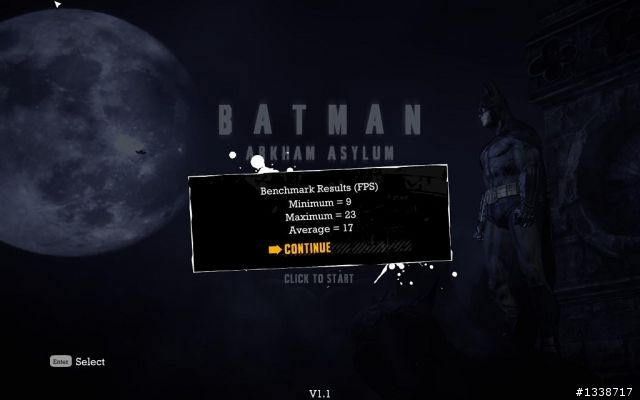

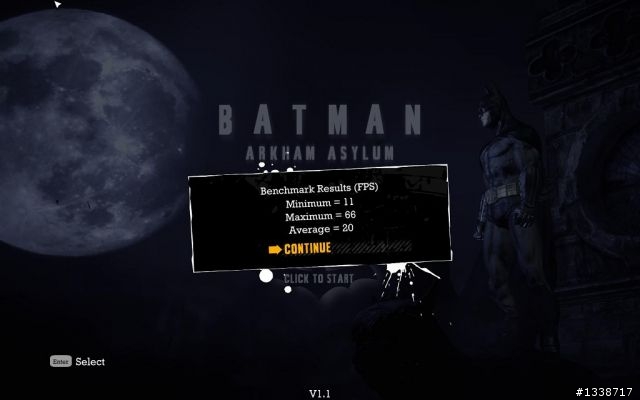

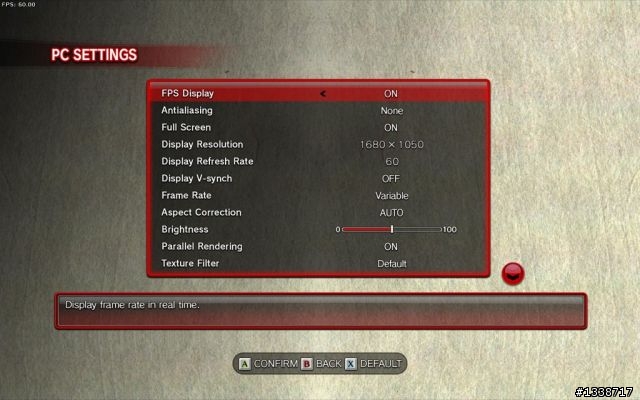

＊Batman Arkham Asylum：16800 X1050 noMSAA，開啟Low設定，PhysX模式關閉。





看完A890GXM-AU基本效能測試，對於890GX內建的HD4290繪圖核心到底超頻性能如何也是要來檢視一下。再次用分隔線加以區隔。

-------------------------------------------------------------------------------------------------

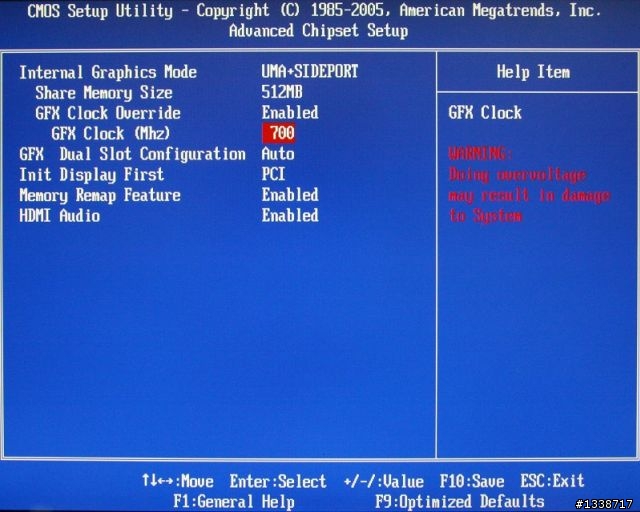

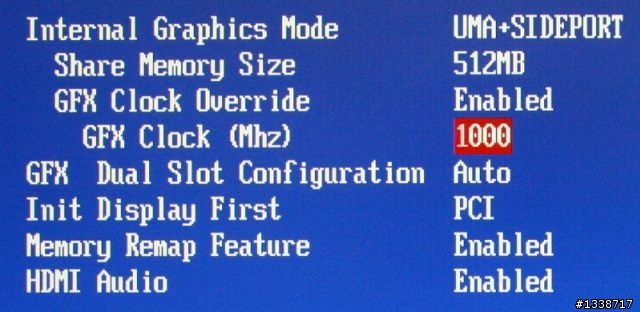

890GX內建的HD4290繪圖核心預設時脈是700MHz，我們至BIOS選單的Advanced Chipset Setup項目裡頭，手動調整「GFX Clock」選項，由預設700MHz往上調整，每次調整完畢之後，相關檢測沒有出現破圖或當機再往上超。

經過多次反覆驗證後，GPU時脈可以上至1000 MHz，Side Port記憶體仍為預設835MHz設定。



為了內建的HD4290繪圖核心超頻測試能夠順利執行相關測試，對於NB/HT、SB元件的工作電壓也有所調整，NB/HT：＋ 0.13V，SB：＋ 0.12V。

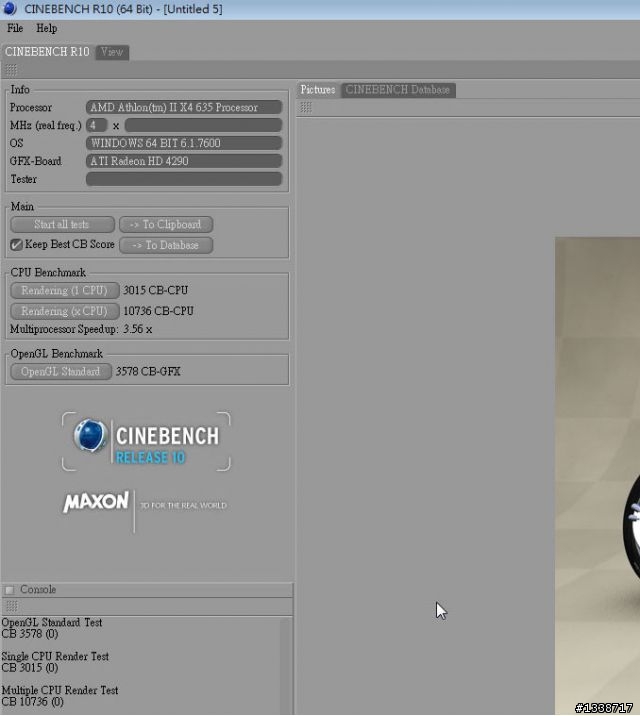

我們僅是針對A890GXM-AU內建的HD4290繪圖核心進行超頻，處理器以及記憶體維持預設，因此選擇相關3D測試軟體，藉以比較各項3D效能增進的情形，測試軟體包含3DMark Vantage（v1.02 Patch）、3DMark 06（Patch 1.2.0）、CineBench 10、CineBench 11.5、Resident Evil 5（惡靈古堡5，DX9）、Street.Fighter.IV（街頭霸王4）、Batman Arkham Asylum（V1.1）。

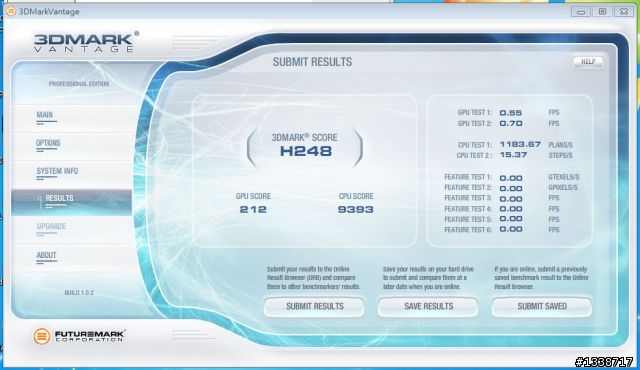

＊3DMark Vantage（v1.02Patch）
3DMark Score：H248
GPU Score：212
GPU TEST1(FPS)：0.55
GPU TEST2(FPS)：0.7
CPU Score：9393
CPU TEST1 (PLANS/S)：1183.67
CPU TEST2 (STEPS/S)：15.37

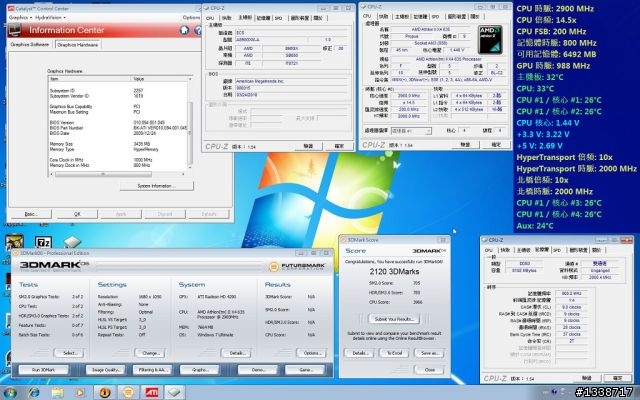

＊3DMark 06（Patch 1.2.0）
3DMarks：2120
SM2.0 score：705
HDR/SM3.0 score：785
CPU score：3966



＊CineBench 10：
Single-Core/CB-CPU：3015
Multi-Core/CD-CPU：10736
Multiprocessor Speedup：3.56 X
OpenGL Software：3578



＊CineBench 11.5：
OpenGL（fps）：6.42
CPU（pts）：3.2



＊Resident Evil 5（DX9，Medium）：1680 X 1050，no AA模式。



＊Street.Fighter.IV：1680 X 1050，no AA模式。



＊Batman Arkham Asylum：16800 X1050 noMSAA，開啟Low設定，PhysX模式關閉。

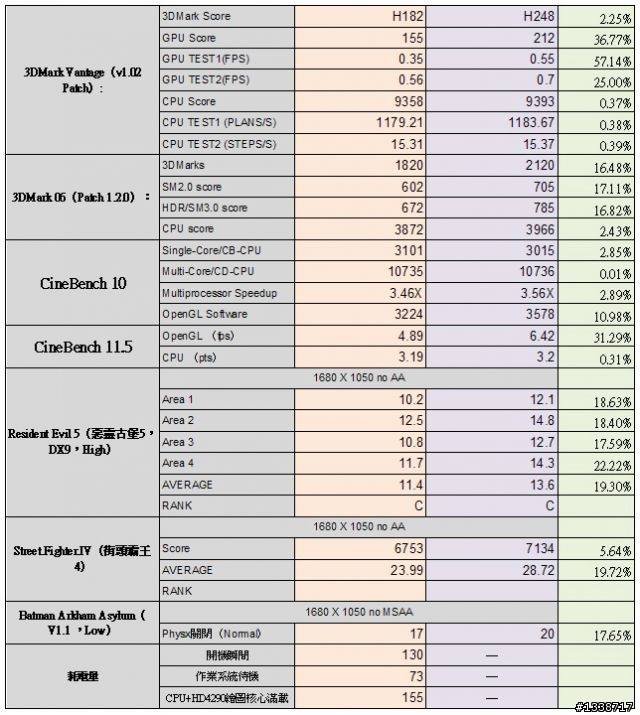

一路看完兩項測試，恐怕很難瞭解到底效能差距如何，那我直接把各項數據擺在一起比較。





這次測試看到A890GXM-AU整組系統相當省電，當CPU、HD4290繪圖核心處於滿載模式下，系統耗電量約155W，系統待機模式下僅73W。

A890GXM-AU內建的HD4290繪圖核心經過超頻至1,000MHz後，超頻幅度約42％。我們比較一下3D性能增加情形，三豬馬克軟體部分，以3DMark Vantage激增36.77％為最多。

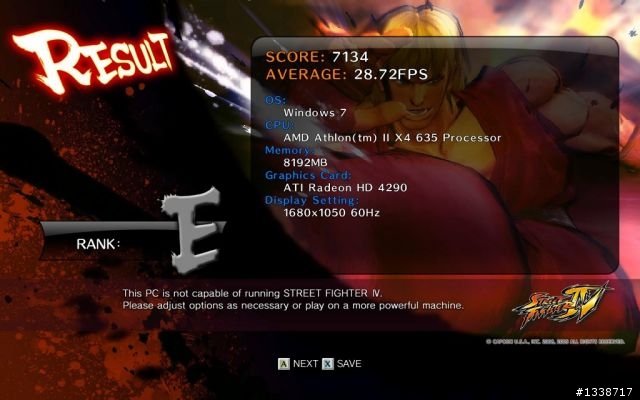

至於，HD4290繪圖核心在3套遊戲的效能表現來看，經過超頻的幫助下，以Street.Fighter.IV成長的FPS張數為最多。將解析度往下調整，以及遊戲特校不要開太高，執行較不要求3D運算的遊戲，或是一般3D需求的線上遊戲，應該還能夠保有遊戲流暢的體驗。

如果是要執行對於3D效能較為要求遊戲，那麼改採A890GXM-AU提供的外接顯示卡功能，直接加上一張中階等級以上的顯示卡，或是執行ATI CrossFire架構，應該是較佳的解決方案。

A890GXM-AU的測試還沒結束啊！最後部分是關於USB3.0介面，我用分隔線區隔。

-------------------------------------------------------------------------------------------------------

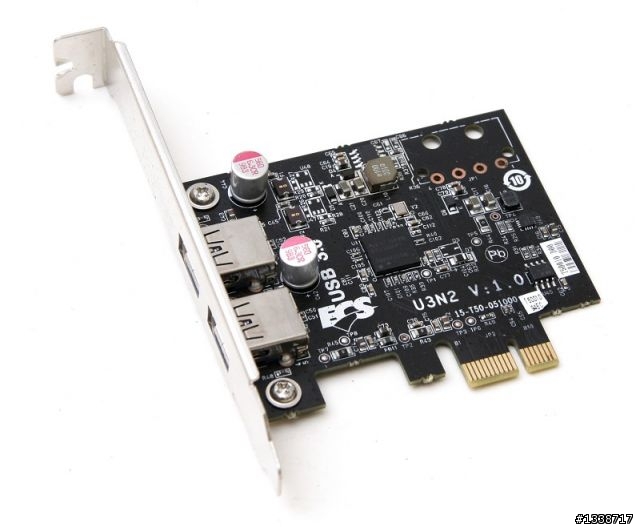

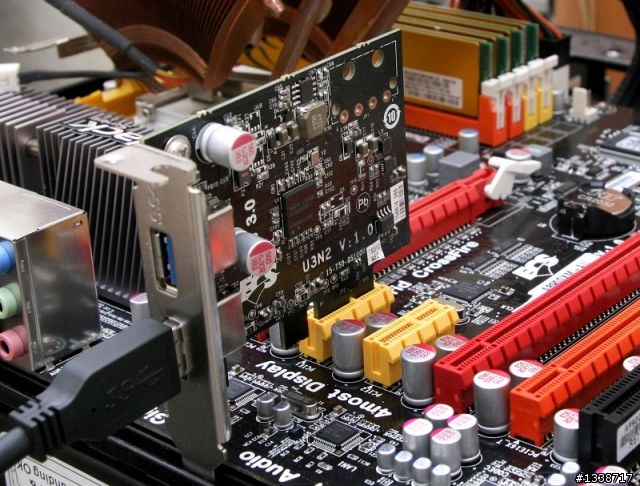

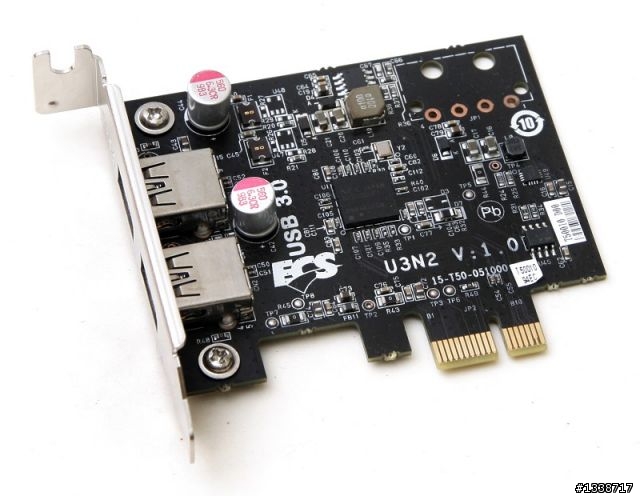

U3N2子卡採PCI-Express x1 Gen2介面，上頭搭載NEC的USB3.0晶片。



換上Low Profile擋板後，支援USB3.0的U3N2也能裝進準系統、MINI PC。



外接U3N2子卡後，A890GXM-AU馬上具備兩組USB 3.0埠，讓人可以享受到USB3.0的高速傳輸體驗。

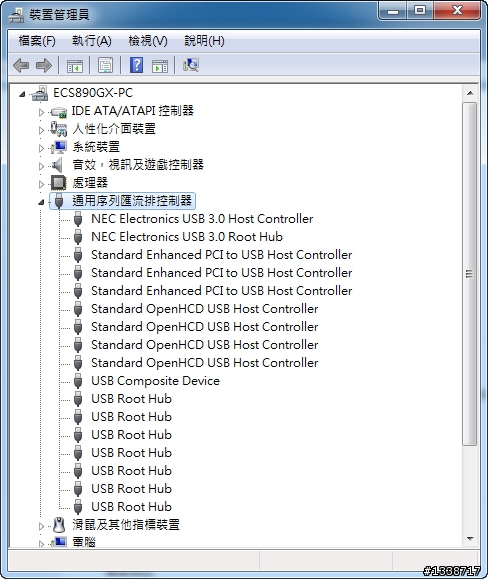

進入作業系統之後，安裝完NEC的USB3.0專用驅動程式，重新開機。再次進入作業系統，到裝置管理員裡頭，在通用序列匯流排控制器已經出現兩組NEC的USB3.0裝置。到這裡，A890GXM-AU已經有支援USB3.0介面能力。



這次USB3.0裝置選擇WD My Book 3.0的1TB版本，執行相關測試軟體，包含ATTO Disk Benchmark v2.34、Crysta DiskMark 3.0 Beta：100MB測試模式、HD Tach 3.0.4.0：完整測試模式，來看看USB 3.0到底有多快。

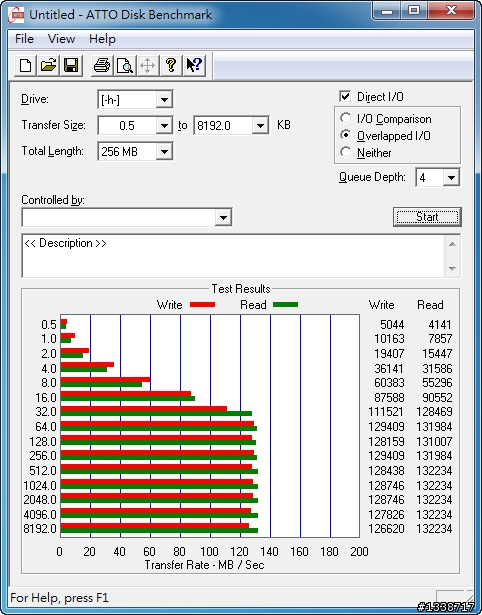

＊ATTO Disk Benchmark v2.34：

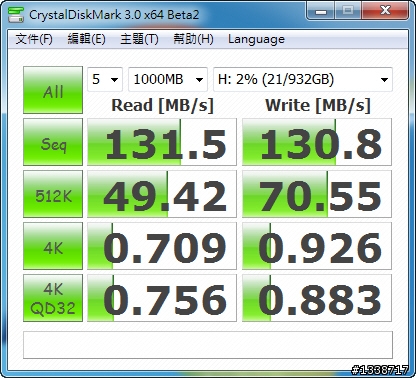

＊Crysta DiskMark 3.0 Beta：100MB測試模式

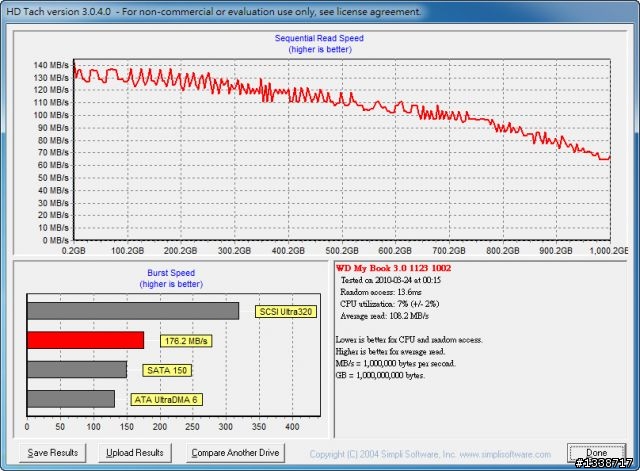

＊HD Tach 3.0.4.0：完整測試模式。



A890GXM-AU加入U3N2子卡，符合了近期新一代主機板把USB 3.0介面列為標準配備的要求，使得支援USB 3.0介面的外接硬碟傳輸效能不會受限。

本文到這裡即將告一段落，這裡就做個小結。以890GX主機板的售價而言，相較於目前790FX或是即將發佈的890FX，其實是相對便宜。新加入UVD 2.0 影像引擎、LPCM 7.1音效輸出、SATA 6 Gb/s介面、USB 3.0介面的特點是790GX主機板所欠缺。890GX主機板同樣提供CrossFireX架構，滿足部分玩家對於系統平台的3D性能要求。由這幾個部分來看，產品的性價比仍是相當不錯。

與目前各家890GX主機板比較，A890GXM-AU有幾項特點，包括獨特eJIFFY軟體、Display port介面、雙Gigabit網路，也經由附上U3N2子卡來支援USB 3.0介面。相關效能表現方面也有不錯的表現，尤其是對於內建HD4290繪圖核心進行超頻部分。很多人關心的售價部分，有確切的零售售價再來告訴大家，但可以肯定的是會更親民一些。
