發現現在相數真的多的不像話...
ASUS幾乎每張板子，電容數目都比電桿的數目還多..
但是合理的狀況下，不都是一顆電桿，配搭1個~2個的電容..
這樣才有作用吧!!
連技嘉的GA-P55-UD6也是這樣搞..
各大廠主機板
--
基本名詞小解說：
1.電容
CPU插槽旁邊都會佈滿一顆顆的小圓柱。這些"電容"的作用像小型的電池，當輸入電壓較高時就儲存電力，輸入電壓較低時就釋放電力，而快速的儲存和釋放，會讓供電保持在一個較穩定的環境。
2.電感
穩壓不是只有電容在做，而是要搭配"電感"和整體線路。電感長的就是圍繞在CPU周圍的黑色方塊。
假相數第一爆：
電感數 > 電容數
這樣的設計可以推知供電相數是用分接出來的!
EX.陳叔叔說他家裡裝了兩支電話，結果我們去到他家裡一看，原來是一支號碼拉兩條電話線接到不同的話機。
asus的說法：
電容的功能有很多...不一定都是用來儲存電力的..
問題點：
那證明圍繞在CPU旁的實際配合電感的電容數應該更少...更不符合主機板相數設計原理。
解說：

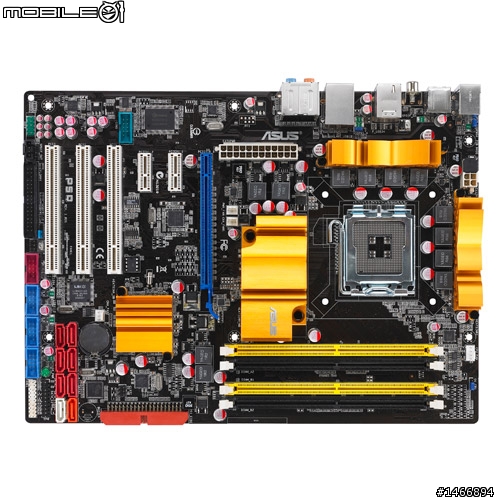

我找張asus的圖放近一點 .. ASUS P5Q
大家可以數數看電容跟電感的數目，
在CPU周邊的電感有8個，asus說是8相供電，電容只有6個
大家看看真。四相的意示圖：(毛毛蟲叫電感，接在毛毛蟲後面的是電容)
PWM晶片+( 驅動IC + 上Mosfit + 下Mosfit) + 電感L1 + 電容c1
再看看假供電相數的意示圖(稍後補上)
利用中間的，Mosfit作串聯 接到2個電感，1個電容
再回頭過來看看asus的P5Q...8相供電6個電容..
再看看圖B..有沒有甚麼感覺..
電容使用的是富士通的固態電容560，6顆就是560 x 6 = 3360微法 (計算單位)
拿微星舉例，同等級主機板P45 Neo3供電僅四相，已經用到820電容 x 12顆 = 9840微法
所以8相供電配3360微法??mini-cooper裝march引擎??
這感覺上完全像是賣相跟行銷的手法，白白浪費12顆Mosfit，完全發揮不了8相供電。
假象數第二爆：
將控制供電相數的晶片換名稱
asus將供電相數晶片改成自己的晶片名稱，叫EPU。無法查知是否符合Intel的供電相數規範。
asus的說法：
這是我們家的專利...為什麼要提供給大家看...
問題點：
1.晶片專利就會有晶片專利證號，怎麼會沒有???
2.業界許多主機板的PWM都可以查找到型號
Ex. ISL6334 網上可以查到符合Intel VRM11.1規範支援多少相數也找的到
3.MOS驅動晶片，也找不到產品資料
4.Power封裝的MosFT晶片，型號也找不到，不清楚具體性能
解說：
為了要證實是否為真多相數供電，還可以查找PWM或者Mosfit的型號，但...
PWM的晶片已被抹掉型號，無法得知真實支援供電相數規格，改成自己的名稱EPU。
~~~asus的逆襲~~~
對岸的連結
主流的PWM控制芯片最多支持到6相（本文完成前夕，台湾uPI已经推出了原生12/8相的VR11控制器uP6208）。然而华硕很高调地宣称他们的主板具备真8相甚至真16相供电，这是如何做到的？
在华硕8相和16相供电的主板上，我们确实能找到每相对应的MOSFET driver芯片，也就是说每相有一颗独立的driver在驱动。不幸的是PWM控制芯片表面被华硕自家的编号以及EPU字样给覆盖了，这样我们也就不知道PWM控制芯片的规格。
台湾网友LSI狼对8相供电的早期型号A8N32 SLI Deluxe进行过分析。A8N32 SLI Deluxe的主控芯片是支持4相工作的ADI ADP3186，配合了ADG333A四路的二选一开关。据我分析这样的工作方式是让ADP3186输出4相的相位信号，单刀双掷开关在第一个周期里把四相信号输送给第1、2、3、4个driver，第二个周期里把四相信号输送给第5、6、7、8个信号。这样8相的driver就能错开相位轮流导通，实现 8相工作方式——第一代8相供电主板就是这样实现的。由此推测，真16相的做法可能是两个8相交替开关动作或者4个4相交替动作。
小獻醜解說+問題點：
一般的"相"，並不是同時工作的，事實上的某一時刻，只有一"相"在工作，其他"相"都是在休息。

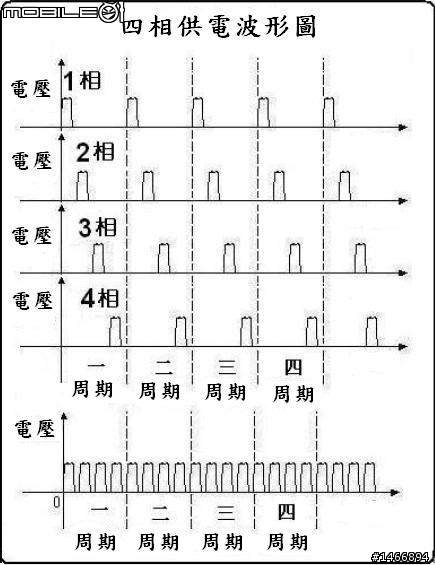

以下是四相供電的電壓波形圖...
在一個時間裡面，每一個"相"，只工作1/4的周期時間，在1個周期裡，4"相"輪流工作。
控制這些"相"的工作時序，也是PWM晶片。因此決定供電相數的是PWM晶片，
所以一般只數電感的數量來判斷供電相數是不準確的。
每一相的工作都是給電容充電，CPU主要是從電容或取電流。電容就像水庫、就像水塔，
庫容量越大，儲存的電流越多，供電能力就越強。區分供電的"相"就是看這些"相"的工作時序是否相同，
如果相同，就是屬於同一相。比如說有兩組電感和MosFT，如果工作時序不同，就是兩相；
如果時序相同，就是一相，也就是所謂的假二相。
從以上大家可以知道：
1.不管幾相供電，某一時刻只有一相在工作。
2.相數越多不代表供電能力高
根據大陸網站的分析：
第一个周期里把四相信号输送给第1、2、3、4个driver，第二个周期里把四相信号输送给第5、6、7、8个信号。
意思是說1~4相為一個小組(稱作A)，5~8相是另一個小組(稱作B)，
第一周期A小組的四個相工作，第二周期換B小組的四個相工作。
這樣還是四相...
只有老舊的晶片封裝方式，才需要多相數供電...
以上~小弟的見解。
重點參考這裡就好啦~後面被亂扯開話題了，跟主題沒關的東西，我也不想再回應了。
買東西有人看外觀，有人重內在...
就跟挑男女朋友，有人喜歡外在美，有人喜歡內在美...
這些都沒有甚麼不好...
但是誰會接受不誠實的另一伴??
